通用吸尘器认证所需项目及测试标准.ppt

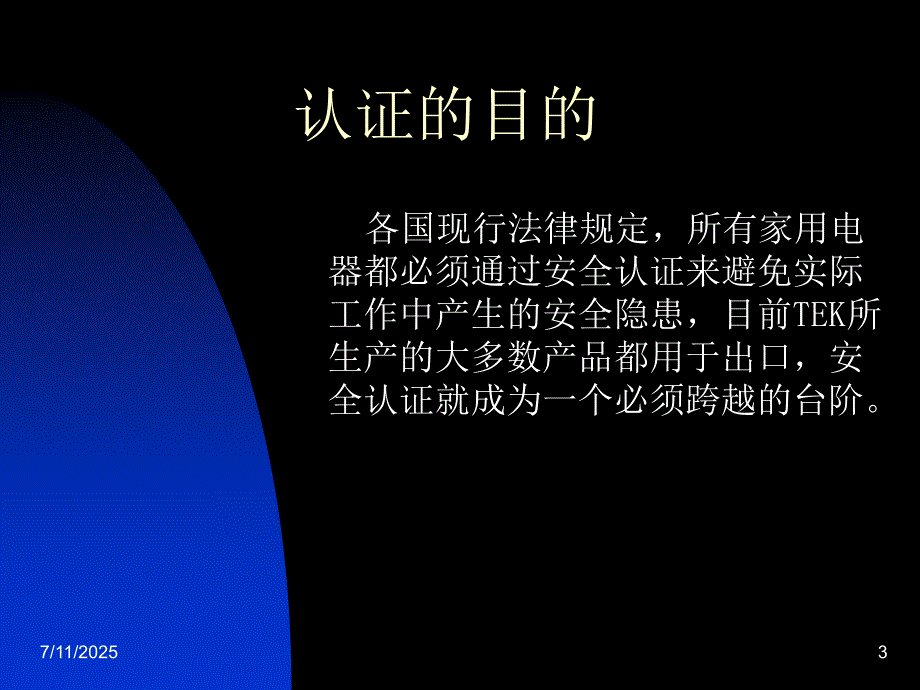

1、7/11/20251通用吸尘器认证所需测试项目及测试标准TEK中心实验室 起草人：曹迪7/11/20252认证的目的 各国现行法律规定，所有家用电器都必须通过安全认证来避免实际工作中产生的安全隐患，目前TEK所生产的大多数产品都用于出口，安全认证就成为一个必须跨越的台阶。7/11/20253应对措施nTEK中心实验室已经通过ULWTDP（现场目击测试）资格认可，针对一款相对完善的吸尘器，有能力让其通过认证。7/11/20254认证所需测试项目 一 1.1 结构安全要求对于外壳上的开 口部分 通过试验指测试不应能碰到内部带电部件或基本绝缘 要求：离基本绝缘不小于4毫米；离带电部件不小于8毫米 对

2、于给开关，电位器等部件提供保护的盖子，旋钮等：施加推力：50N 拉力：50N（试验部件的外形易于抓取）30N（试验部件的外形不易抓取）7/11/202557/11/202567/11/202577/11/202587/11/20259 1.2 结构安全要求电气连接所有的电气连接都应该采用可靠的连接：什么样的连接称为可靠？在焊接的情况下，一般的锡焊不属于可靠连接，碰焊属于可靠连接。所以在采用焊接的地方需采用钩焊 标准的接插件属于可靠连接 一个连接不能同时作为电气连接和机械连接7/11/2025101.3 结构安全要求-外壳的强度要求 n外壳需经受3次0.5J的冲击n 如果信号灯或他们的灯罩超出外

3、壳10毫米，或者它们的表面积超过4平方厘米，也要进行冲击测试n例外：对于商业和工业用吸尘器：n 外壳需经受3次1.00.04J的冲击n 对于在正常使用中可能经受冲击的部件，需承受6.78J的冲击n n要求：冲击后不能有带电部件外露，绝缘损坏或者爬电距离减小到最小的可接受距离n 7/11/2025111.4 结构安全要求-螺钉连接n对于连接塑料件间的螺钉连接：n 需承受10次试验不失效n对于连接金属之间的螺钉连接：n 需承受5次试验不失效n试验条件：n 钮 距 Nmn螺钉直径 I II III n 2.8 and 3.0 0.25 0.5 0.5n 3.0 and 3.2 0.30 0.6 0.

4、5n 3.2 and 3.6 0.4 0.8 0.6n 3.6 and 4.1 0.7 1.2 0.67/11/2025121.5 结构安全要求-电源线n1 电源线的选择：n 电源线的额定电流不应低于吸尘器的额定电流 12A13A 1.30mm2 16AWG 1.04mm2 17AWG 10A 0.82mm2 18AWG 2A 0.66mm2 20AWG 电流 截面积7/11/2025131.6 结构安全要求-电源线n2 电源线弯折要求：n 对于有自动卷线装置的器具，电源线需承受6000次的弯曲测试n 要求：没有明显的磨损，1000V耐压测试通过n 对于没有卷线装置的器具，电源线需承受1000

5、0次的摆折测试；如果吸尘器为非家用，需承受20000次的测试n 要求：断丝率小于10%，1000V耐压测试通过7/11/202514 电源线摆折测试设备 7/11/2025157/11/2025161.7结构安全要求-电源线n3 电源线的固定：n 电源线应可靠的固定，在一定的拉力下进行25次测试不应发生位移（不大于2毫米）n 器具重量Kg 拉力Nn 1 30n 1 and 4 60n 4 100n电源线在固定部位不应加入玻纤等增加摩擦7/11/2025177/11/2025181.8 结构安全要求-带水或蒸汽器具n1 手持式带水器具需承受2米的跌落测试n2 结构要满足IPX4的要求(IPX4：

6、能够防止溅水能够防止溅水)n3对于带蒸汽的器具n 连续喷气型：2Pmax-5Pn200Kpan 即喷型：压力要求：200Kpan 卸压阀的排气口要求大于进气口n 在压力控制开关释放后，应立即停止喷气7/11/2025197/11/2025201.9 结构安全要求-地线n1 在电源线中，黄/绿线只能作为地线使用n2 在电源线中，黄/绿线长度要略长于其他导线n3 接地电阻要求小于0.1n4 接地端要可靠连接n5 电机上的接地要关注可靠性7/11/202521n1 电机上不同极性带电体间要求：电气间隙2.5mmn 爬电距离3.0mmn爬电距离:两个导电部件之间，或一个导电部件与易触表面之间沿绝缘材料

7、表面测量的最短路径。n电器间隙:两个导电部件之间，或一个导电部件与易 触及表面之间的空间最短距离。n2 换向片到轴的距离要求：4.0mmn3 绕组到铁芯的距离要求2.0mm2.0 结构安全要求-电机7/11/2025227/11/2025237/11/2025247/11/2025257/11/202526二 元气件的安全要求-开关n1 对于一般的干吸吸尘器：开关要求能够开断感性负载10000次n 可以采用单极开关n 开关感性电流要求大于吸尘器额定电流n2 对于湿吸或工业、商业用吸尘器：n 开关要求能够开断感性负载50000次n 要求采用全极开关n 开关感性电流要求大于吸尘器额定电流n3 开关

8、的T MARK：n 如果开关没有标T MARK，那么默认开关的环温限值为507/11/202527二 元气件的安全要求-开关n如果一个开关没有标感性负载电流，能否使用？n答案是可以的，但需满足以下条件：n 1，器具的功率因数不小于0.8，电机的负载电流不超过60%的开关额定阻性电流，冲击电流不超过开关额定阻性电流n 2，如果功率因数不小于0.6，电机负载电流不超过16%的开关额定阻性电流7/11/202528二 元气件的安全要求-带电软管n如果吸尘器带有带电软管：n 给软管的电源尽量采用安全特低电压n 安全特低电压指器具在额定电压下工作时的电压不超过42V；空载电压不超过50V n 如果不采用

9、安全特低电压，软管需满足双重绝缘的要求n 双重绝缘:由基本绝缘和附加构成的绝缘系统。7/11/202529二 元气件的安全要求-温控器n1，温控器要采用经认证的，并且满足10000次要求n2，在温升测试中，温控器不应出现动作n3，从性能方面考虑，在进风口全堵的情况下，温控器应动作，并且塑料件不应有明显的变形。7/11/202530二 元气件的安全要求-连接器n对于吸尘器内采用的各种连接器：n 1，连接器的额定电压n 2，连接器尽量采用经过单独认证的标准连接器(例如:安普头)7/11/202531三 材料的安全要求n不与带电件直接接触的塑料件（距离大于3毫米）要满足：球压：75度 或者 正常温升

10、40度 或者非正常温升+25度。取三者中最大的温度 灼热丝：有人照看的器具 550度 无人照看的器具 650度7/11/202532三 材料的安全要求n与带电件不接触的塑料件（距离小于3毫米）要满足：球压：125度 或者 正常温升+40度 或者非正常温升+25度。取三者中最大的温度 灼热丝：有人照看的器具 750度 无人照看的器具850度 7/11/2025337/11/2025347/11/202535四 安全测试部分-基本要求n1 环境温度：n 测试室温要求在205n2 仪器n 要求经过校验的，并且在有效期内；实验室用仪器精度要求在1级以上n3 特别在温升测试时，要求室内没有明显的空气流

11、动7/11/202536四 安全测试部分-功率要求n吸尘器的功率：在额定电压下全开运行3分钟测得全开功率，全闭进风口20秒测得全闭功率，平均功率为两者的平均值。n 应许的偏差：额定输入功率25W 应许+20%；25300W 应许+20%；300W 应许+15%或60W 选 较大者n注意：UL标准是+10%和-15%7/11/202537四 安全测试部分-温升（1）n电动器具：以0.94倍和1.06倍额定电压之间的最不利电 压供电，在正常工作状态下工作。n电热器具：在正常工作状态下以1.15倍的额定输入功率 工作。n联合器具：以0.94倍和1.06倍额定电压之间的最不利电 压供电，在正常工作状态

12、下工作。注意：电机上起保护作用的装置不应许动作。UL标准 器具在额定状态下工作。7/11/202538四 安全测试部分-温升（2）n各点的限值各点的限值n电机绕组：E级绝缘 电阻法：90K 热电偶法 80K B级绝缘 电阻法：95K 热电偶法 85K F级绝缘 电阻法：115K 热电偶法 115Kn内部导线：带T 标志 T-25K 不带T标志 50Kn开关：带T 标志 T-25K 不带T标志 30Kn电源线根部：35Kn电源线分叉处：50Kn卷线器的滑动触电：65K7/11/202539四 安全测试部分-温升（3）n各点的限值各点的限值nPCB基板：120Kn电容表面：带T 标志 T-25K

13、不带T 标志 50Kn电动器具外壳（除手柄）60Kn手柄，旋钮，抓手和类似部件 金属制的 30（35）K 陶瓷或玻璃材料 40（45）K 模制材料 50（60）Kn测试角 65Kn出风栅 确定球压温度7/11/2025407/11/2025417/11/202542四 安全测试部分-电气强度和泄露电流（1）n1 工作温度下的泄露：器具在温升条件下测试 0，0I，III类器具 限值：0.5mA I类便捷式器具 限值：0.75mA I类驻立式电动器具 限值：3.5mA I类驻立式电热器具 限值：0.75mA或 0.75mA/Kw 两者中取较大值但不能超过5mAn II类器具 限值：0.25mA n

14、 附:吸尘器可做成I，II，III类器具n 联合型器具，其总泄露电流应在对电热具或电动器具规定的限值内，两者中取较大值，但不能将两个限值相加。7/11/202543四 安全测试部分-电气强度和泄露电流（2）n2 工作温度下的电气强度n对在正常使用中承受安全特低电压的基本绝缘 500Vn对其他基本绝缘 1000Vn对附加绝缘 2750Vn对加强绝缘 3750Vn3 器具经受湿度（932）%，温度 2030，时间为48小时潮态试验后的泄露和电气强度n 对泄露的要求跟热态下的要求相同n 电气强度与热态情况不同的是：n 对其他基本绝缘 1250Vn 对附加绝缘 2500V7/11/202544 四 安

15、全测试部分-非正常（1）n1 电热器具：0.85倍和1.24倍的温升试验；每个保护装置的 短路,开路试验；对地短路试验等（后两个试验在温升状态 下进行）。n2 吸尘器：1.3倍额定电压下，进风口全堵运行30S有滚刷 的需对滚刷堵转。n3 电子线路：线路板上的元气件都必须经受开路，短路试验，元气件是符合相关标准的除外。n4 对于手持式电热器具：器具需经受高度为2米的裸体跌落试 验。n5 对于带水的器具：要经受喷水试验5分钟。7/11/202545四 安全测试部分-非正常（2）n6 对于带有水的器具：要经受溢水试验，试验条件：将n 器具的容器充满1%NaCl的水溶液后，再灌入0.25Ln 或器具容

16、器容量的15%的溶液。灌完后，对于手持式器具以 最不利的位置放置5分钟，对于其他器具，如果器具不具有 足够的稳定性，需将器具翻倒放置5分钟。n7 对于吸水式器具：要经受5分钟的吸水溢水试验，试验条件，器具在额定电压下吸水直至开始溢水后继续吸水5分钟,除非 保护装置动作.水源的水厚度为5mm。7/11/202546五 耐久 寿命测试 n欧标吸尘器需通过48小时 测试电压为额定电压1.1倍或0.9倍的耐久测试n美标吸尘器需通过120V电压下96小时 或127V电压下48小时 或104V电压下48小时的耐久测试7/11/202547六 测试参考标准参考标准参考标准:EN60335-1EN60335-

17、2-2EN60335-2-69EN60335-2-54UL1017UL4997/11/202548七 测试程序规范及相关要求n测试审请书的填写:n 填写测试申请时应注意填写样机型号 额定电压 功率 电机型号(附电机生产厂商)测试内容 以及测试后样机的处理方式等(附图)n 联系申请单上必须有申请部门主管的签字7/11/2025497/11/202550八 测试报告的出具测试报告的出具 1)实验室会尽量在测试完成日期前完成所有测试项目,如未能即时完成,实验室会告之其客观原因并进行一定的沟通,请各位在填写测试联系单时考虑到实际实验所需时间 2)实验室所出具的报告都会有审核人签字,如未有 说明测试报告尚在审核中 我们会尽快审核 并给各位一个满意的答复 3)原则上不允许发送电子文档形式的测试报告,请各位见谅7/11/2025517/11/202552ITS OVER！n UPGRADE EVERYDAY！nIF YOU HAVE ANY QUESTION，DONT HESITATE TO CONTACT ME！I D LIKE TO SHARE MY EXPERIENCE WITH YOU！7/11/202553
