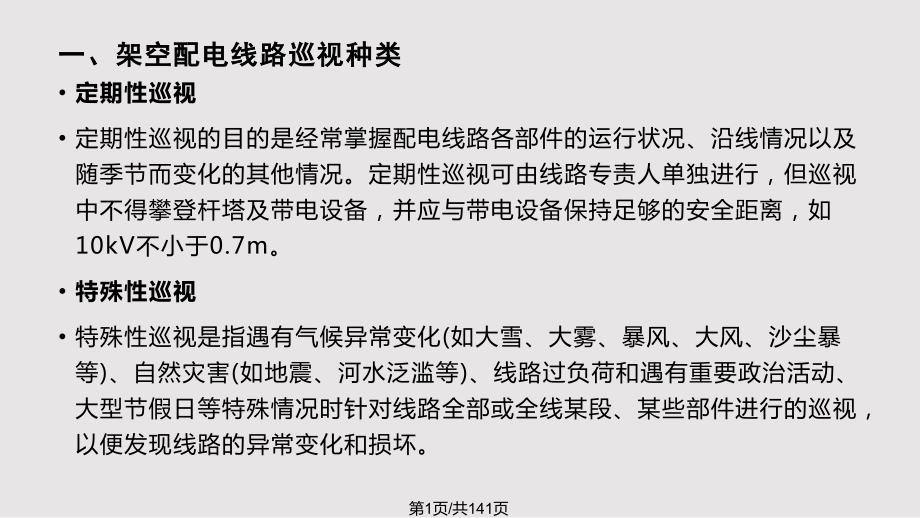

1、一、架空配电线路巡视种类一、架空配电线路巡视种类定期性巡视定期性巡视的目的是经常掌握配电线路各部件的运行状况、沿线情况以及随季节而变化的其他情况。定期性巡视可由线路专责人单独进行，但巡视中不得攀登杆塔及带电设备，并应与带电设备保持足够的安全距离，如10kV不小于0.7m。特殊性巡视特殊性巡视是指遇有气候异常变化(如大雪、大雾、暴风、大风、沙尘暴等)、自然灾害(如地震、河水泛滥等)、线路过负荷和遇有重要政治活动、大型节假日等特殊情况时针对线路全部或全线某段、某些部件进行的巡视，以便发现线路的异常变化和损坏。第1页/共141页一、架空配电线路巡视种类一、架空配电线路巡视种类夜间巡视夜间巡视在线路高

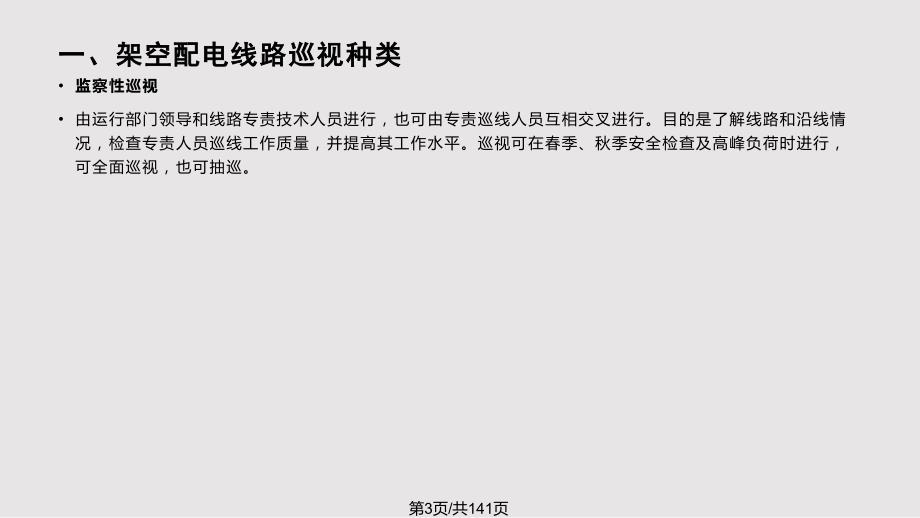

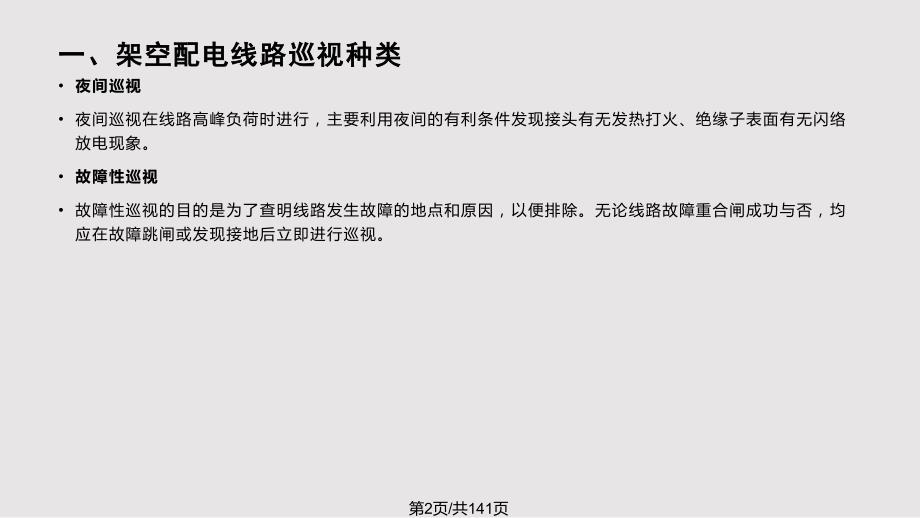

2、峰负荷时进行，主要利用夜间的有利条件发现接头有无发热打火、绝缘子表面有无闪络放电现象。故障性巡视故障性巡视的目的是为了查明线路发生故障的地点和原因，以便排除。无论线路故障重合闸成功与否，均应在故障跳闸或发现接地后立即进行巡视。第2页/共141页一、架空配电线路巡视种类一、架空配电线路巡视种类监察性巡视由运行部门领导和线路专责技术人员进行，也可由专责巡线人员互相交叉进行。目的是了解线路和沿线情况，检查专责人员巡线工作质量，并提高其工作水平。巡视可在春季、秋季安全检查及高峰负荷时进行，可全面巡视，也可抽巡。第3页/共141页二、架空配电线路巡视周期二、架空配电线路巡视周期巡视周期周期备注定期巡视1

3、0kV城镇公用电网及专线：每月一次10kV郊区及农村线路：每季一次低压一般每季至少一次特殊性巡视根据需要夜间巡视每年至少冬、夏季各进行一次根据负荷情况故障性巡视根据需要监察性巡视重要线路和事故多的线路每年至少一次线路巡视周期表第4页/共141页三、架空配电线路巡视内容三、架空配电线路巡视内容1 1导线的巡视检查导线的巡视检查(1)裸导线的巡视检查1)导线有无断股、烧伤，在化工和沿海地区导线有无腐蚀现象。2)各相弧垂是否一致，有无过紧或过松。3)接头有无变色、烧熔、锈蚀，铜铝导线连接是否使用过渡线夹(特别是低压中性线接头)，并沟线夹弹簧垫圈是否齐全，螺母是否紧固。4)引流线对邻相及对地(杆塔、金

4、具、拉线等)距离是否符合要求(最大风偏时，10kV对地不小于200mm，线间不小于300mm；低压对地不小于100mm，线间不小于150mm)。第5页/共141页三、架空配电线路巡视内容三、架空配电线路巡视内容1 1导线的巡视检查导线的巡视检查(2)绝缘导线的巡视检查1)绝缘线外皮有无磨损、变形、龟裂等。2)绝缘护罩扣合是否紧密，有无脱落现象。3)各相弧垂是否一致，有无过紧或过松。4)引流线最大风偏时，10kV对地不应小于200mm，线间不小于300mm。5)沿线有无树枝刮蹭绝缘导线。6)红外监测技术检查接头有无发热现象。第6页/共141页三、架空配电线路巡视内容三、架空配电线路巡视内容2 2

5、杆塔的巡视检查杆塔的巡视检查(1)杆塔是否倾斜(混凝土杆：转角杆、直线杆不应大于151000，转角杆不应向内角倾斜，终端杆不应向导线侧倾斜，向拉线侧倾斜应小于200mm；铁塔：50m以下不应大于101000，50m以上不应大于51000)；铁塔构件有无弯曲、变形、锈蚀；螺栓有无松动；混凝土杆有无裂纹(不应有纵向裂纹，横向裂纹不应超过13周长，且裂纹宽度不应大于05mm)、酥松、钢筋外露，焊接处有无开裂、锈蚀。(2)基础有无损坏、下沉或上拔，周围土壤有无挖掘或沉陷，寒冷地区电杆有无冻鼓现象。(3)杆塔位置是否合适，有无被车撞的可能，或被水淹、冲的可能，杆塔周围防洪设施有无损坏、坍塌。(4)杆塔标

6、志(杆号、相位、警告牌等)是否齐全、明显。(5)杆塔周围有无杂草和蔓藤类植物附生。有无危及安全的鸟巢、风筝及杂物。第7页/共141页三、架空配电线路巡视内容三、架空配电线路巡视内容3 3横担和金具的巡视检查横担和金具的巡视检查(1)横担有无锈蚀(锈蚀面积超过12)、歪斜(上下倾斜、左右偏歪不应大于横担长度的2)、变形。(2)金具有无锈蚀、变形；螺栓有无松动、缺帽；开口销有无锈蚀、断裂、脱落。4 4绝缘子的巡视检查绝缘子的巡视检查(1)绝缘子有无脏污，出现裂纹、闪络痕迹，表面硬伤超过1cm2，扎线有无松动或断落。(2)绝缘子有无歪斜，紧固螺钉是否松动，铁脚、铁帽有无锈蚀、弯曲。(3)合成绝缘子伞

7、裙有无破裂、烧伤。第8页/共141页三、架空配电线路巡视内容三、架空配电线路巡视内容5 5拉线、顶拉线、顶(撑撑)杆、拉线柱的巡视检查杆、拉线柱的巡视检查(1)拉线有无锈蚀、松弛、断股和张力分配不均等现象。(2)拉线绝缘子是否损坏或缺少。(3)拉线、抱箍等金具有无变形、锈蚀。(4)拉线固定是否牢固，拉线基础周围土壤有无突起、沉陷、缺土等现象。(5)拉桩有无偏斜、损坏。(6)水平拉线对地距离是否符合要求。(7)拉线有无妨碍交通或被车碰撞。(8)顶(撑)杆、拉线柱、保护桩等有无损坏、开裂、腐朽等现象。第9页/共141页三、架空配电线路巡视内容三、架空配电线路巡视内容6 6防雷设施的巡视检查防雷设施

8、的巡视检查(1)避雷器绝缘裙有无硬伤、老化、裂纹、脏污、闪络。(2)避雷器的固定是否牢固，有无歪斜、松动现象。(3)引线连接是否牢固，上下压线有无开焊、脱落，接头有无锈蚀。(4)引线与相邻杆塔构件的距离是否符合规定。(5)附件有无锈蚀，接地端焊接处有无开裂、脱落。第10页/共141页三、架空配电线路巡视内容三、架空配电线路巡视内容7 7接地装置的巡视检查接地装置的巡视检查(1)接地引下线有无断股、损伤、丢失。(2)接头接触是否良好，线夹螺栓有无松动、锈蚀。(3)接地引下线的保护管有无破损、丢失，固定是否牢靠。(4)接地体有无外露、严重腐蚀，在埋设范围内有无土方工程。8 8接户线的巡视检查接户线

9、的巡视检查(1)线间距离和对地、对建筑物等交叉跨越距离是否符合规定。(2)绝缘层有无老化、损坏。(3)接头接触是否良好，有无电化腐蚀现象。(4)绝缘子有无破损、脱落。(5)支持物是否牢固，有无腐朽、锈蚀、损坏等现象。(6)弧垂是否合适，有无混线、烧伤现象。第11页/共141页三、架空配电线路巡视内容三、架空配电线路巡视内容9 9线路保护区巡视检查线路保护区巡视检查(1)线路上有无搭落的树枝、金属丝、锡箔纸、塑料布、风筝等。(2)线路周围有无堆放易被风刮起的锡箔纸、塑料布、草垛等。(3)沿线有无易燃、易爆物品和腐蚀性液、气体。(4)有无危及线路安全运行的建筑脚手架、吊车、树木、烟囱、天线、旗杆等

10、5)线路附近有无敷设管道、修桥筑路、挖沟修渠、平整土地、砍伐树木及在线路下方修房栽树、堆放土石等。(6)线路附近有无新建的化工厂、农药厂、电石厂等污染源及打靶场、开石爆破等不安全现象。(7)导线对其他电力线路、弱电线路的距离是否符合规定。(8)导线对地、道路、公路、铁路、管道、索道、河流、建筑物等距离是否符合规定。(9)防护区内有无植树、种竹情况及导线与树、竹间距离是否符合规定。(10)线路附近有无射击、放风筝、抛扔外物、飘洒金属和在杆塔、拉线上拴牲畜等。(11)查明沿线发生江河泛滥、山洪和泥石流等异常现象。(12)有无违反电力设施保护条例的建筑。第12页/共141页第二节第二节 架空配电

11、线路的巡视架空配电线路的巡视一、架空配电线路的巡视1巡视的目的为了及时掌握线路及设备的运行状况，包括沿线的环境状况，发现并消除设备缺陷和沿线威胁线路安全运行的隐患，预防事故的发生，提供详实的线路设备检修内容，必须按期进行巡视和检查。第13页/共141页一、架空配电线路的巡视一、架空配电线路的巡视2巡视时应携带的工器具 巡线人员要了解当日气象预报情况，携带必要的工器具和巡线记录本。巡线人员应穿工作服、穿绝缘鞋、戴安全帽，携带望远镜(必要时还需携带红外线测温仪、测高仪)、通信工具，并根据当天气候情况准备雨鞋、雨衣，暑天山区巡线应配备必要的防护工具和防蜂、蛇的药品，巡线人员应带一根不短于1.2m的木

12、棒，防止动物袭击。夜间巡线应携带足够的照明工具。第14页/共141页一、架空配电线路的巡视一、架空配电线路的巡视3不同季节巡视的侧重点架空配电线路巡视的季节性很强，各个时期应有不同的侧重点。高峰负荷时，应加强对设备各类接头的检查以及对变压器的巡视；冬季大雪或覆冰时应重点巡视检查接头冰雪溶化状况；开春时节大地解冻，应加强对杆塔基础的检查巡视；雷雨季节到来之前，应加强对各类防雷设施的巡视；夏季气温较高，应加强对导线交叉跨越距离的监视、巡查。雨季汛期应加强对山区线路以及沿山、沿河线路的巡视检查，防止山石滚落砸坏线路以及滑坡、泥石流对线路的影响。第15页/共141页二、危险点分析及安全注意事项二、危险

13、点分析及安全注意事项触电(1)巡视时应沿线路外侧行走，大风时应沿上风侧行走。(2)事故巡线，应始终把线路视为带电状态。(3)导线断落地面或悬吊空中，应设法防止行人靠近断线点以内，并迅速报告领导等候处理其他(1)巡线工作应由有电力线路工作经验的人员担任。(2)单独巡线人员应考试合格并经工区公司(局)、站所主管生产领导批准。(3)电缆隧道、偏僻山区和夜间巡线应由两人进行。暑天、大雪天等恶劣天气，必要时由两人进行。单人巡线时，禁止攀登电杆和铁塔。(4)雷雨、大风天气或事故巡线，巡视人员应穿绝缘鞋或绝缘靴。(5)暑天山区巡线应配备必要的防护工具和药品；夜间巡线应携带足够的照明工具。(6)特殊巡线应注意

14、选择路线，防止洪水、塌方、恶劣天气等对人的伤害。(7)巡线时，严禁穿凉鞋，防止扎脚。(8)巡线人员应带一根不短于1.2m的木棒，防止动物袭击。架空配电线路巡视危险点分析及安全注意事项架空配电线路巡视危险点分析及安全注意事项第16页/共141页三、架空配电线路巡视记录三、架空配电线路巡视记录架空配电线路巡视记录应填写以下有关内容：(1)按照SD 2921988架空配电线路及设备运行规程的规定填写。(2)巡视种类分别填写定期巡视、特殊性巡视、故障巡视或监察性巡视。(3)巡视范围应注明线路的名称和线路起止杆号。(4)巡视发现异常，要把具体缺陷位置和危害程度写入线路运行情况一栏；巡视无异常，则在线路运

15、行情况一栏填写“正常”。(5)处理意见一栏填写巡视人发现缺陷后，对缺陷处理的建议方案。第17页/共141页四、案例四、案例巡视作业流程巡视作业流程第18页/共141页四、案例四、案例定期和特殊巡视作业流程定期和特殊巡视作业流程第19页/共141页五、典型缺陷图片五、典型缺陷图片树木离跌落距离不足第20页/共141页五、典型缺陷图片五、典型缺陷图片树木离线路距离不足第21页/共141页五、典型缺陷图片五、典型缺陷图片电杆被围在池塘中第22页/共141页五、典型缺陷图片五、典型缺陷图片线路底下建造房屋第23页/共141页五、典型缺陷图片五、典型缺陷图片电杆倾斜严重第24页/共141页五、典型缺陷图

16、片五、典型缺陷图片电杆根部培土下沉第25页/共141页五、典型缺陷图片五、典型缺陷图片电杆周围土壤被挖第26页/共141页五、典型缺陷图片五、典型缺陷图片电杆微倾且无双重名称第27页/共141页五、典型缺陷图片五、典型缺陷图片配变无双重名称第28页/共141页五、典型缺陷图片五、典型缺陷图片导线跨越树木距离不足第29页/共141页五、典型缺陷图片五、典型缺陷图片配变上有枯萎藤蔓，无命名牌，竹临时围栏设置不规范 第30页/共141页五、典型缺陷图片五、典型缺陷图片跌落式熔断器破损第31页/共141页五、典型缺陷图片五、典型缺陷图片接线松脱第32页/共141页五、典型缺陷图片五、典型缺陷图片顶相导

17、线脱落第33页/共141页五、典型缺陷图片五、典型缺陷图片接地体埋深不足，电杆周围土壤被挖第34页/共141页五、典型缺陷图片五、典型缺陷图片横担有鸟巢第35页/共141页配电线路及设备运行维护第二章第二章 架空配电线路的缺陷处理架空配电线路的缺陷处理第36页/共141页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见缺陷一、架空配电线路的常见缺陷一、架空配电线路的常见缺陷1 1导线的常见缺陷导线的常见缺陷(1)(1)裸导线的常见缺陷：裸导线的常见缺陷：1)导线断股、烧伤，化工和沿海地区导线腐蚀。2)各相弧垂不一致，过紧或过松。3)接头变色、烧熔、锈蚀，铜铝导线连接不使用过渡线夹(特别是

18、低压中性线接头)，并沟线夹弹簧垫圈不齐全，螺母未紧固。4)引流线对相邻相及对地距离不符合要求(最大摆动时，10kV对地不小于200mm，线间不小于300mm；低压对地不小于100mm，线间不小于150mm)。(2)(2)绝缘导线的常见缺陷：绝缘导线的常见缺陷：1)绝缘线外皮有磨损、变形、龟裂等。2)绝缘护罩扣合不紧密或有脱落现象。3)各相弧垂不一致，过紧或过松。4)引流线最大摆动时对地小于200mm，线间小于300mm。5)沿线树枝刮蹭绝缘导线。6)红外监测技术检查接头有发热现象。第37页/共141页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见缺陷一、架空配电线路的常见缺陷一、架空配

19、电线路的常见缺陷2 2杆塔的常见缺陷杆塔的常见缺陷(1)杆塔倾斜(混凝土杆：转角杆、直线杆不应大于151000，转角杆不应向内角倾斜，终端杆不应向导线侧倾斜，向拉线侧倾斜应小于200mm；铁塔：50m以下不应大于101000，50m以上不应大于51000)；铁塔构件发生弯曲、变形、锈蚀；螺栓松动。(2)混凝土杆出现裂纹(不应有纵向裂纹，横向裂纹不应超过13周长，且裂纹宽度不应大于0.5mm)、酥松、钢筋外露，焊接处开裂、锈蚀。(3)基础损坏、下沉或上拔，周围土壤被挖掘或沉陷，寒冷地区电杆发生冻鼓现象。(4)杆塔位置不合适，有被车撞的可能，或有被水淹、冲刷的可能，杆塔周围防洪设施损坏、坍塌。(5

20、)杆塔标志(杆号、相位警告牌等)不齐全、不明显。(6)杆塔周围有杂草和蔓藤类植物附生。有危及安全的鸟巢、风筝及杂物。第38页/共141页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见缺陷一、架空配电线路的常见缺陷一、架空配电线路的常见缺陷3 3横担和金具的常见缺陷横担和金具的常见缺陷(1)横担锈蚀(锈蚀面积超过12)、歪斜(上下倾斜、左右偏歪不应大于横担长度的2)、变形。(2)金具锈蚀、变形；螺栓松动、缺帽；开口销锈蚀、断裂、脱落。4 4绝缘子的常见缺陷绝缘子的常见缺陷(1)绝缘子脏污，出现裂纹、闪络痕迹，表面硬伤超过1cm2，绑扎线松动或断落。(2)绝缘子歪斜，紧固螺钉松动，铁脚、铁

21、帽锈蚀、弯曲。(3)合成绝缘子伞裙破裂、烧伤。第39页/共141页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见缺陷一、架空配电线路的常见缺陷一、架空配电线路的常见缺陷5 5拉线、顶拉线、顶(撑撑)杆、拉线柱的常见缺陷杆、拉线柱的常见缺陷(1)拉线锈蚀、松弛、断股和张力分配不均等。(2)拉线绝缘子损坏或缺少。(3)拉线、抱箍等金具变形、锈蚀。(4)拉线固定不牢固，拉线基础周围土壤有突起、沉陷、缺土等现象。(5)拉桩偏斜、损坏。(6)水平拉线对地距离不符合要求。(7)拉线警示套管缺失。(8)拉线妨碍交通或被车碰撞。(9)顶(撑)杆、拉线柱、保护桩等有损坏、开裂、腐朽等现象。第40页/共1

22、41页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见缺陷一、架空配电线路的常见缺陷一、架空配电线路的常见缺陷6 6防雷设施的常见缺陷防雷设施的常见缺陷(1)避雷器绝缘裙有硬伤、老化、裂纹、脏污、闪络。(2)避雷器的固定不牢固，有歪斜、松动现象。(3)引线连接不牢固，上下压线开焊、脱落，接头锈蚀。(4)引线与相邻相和杆塔构件的距离不符合规定。(5)个别附件锈蚀，接地端焊接处开裂、脱落。7 7接地装置的常见缺陷接地装置的常见缺陷(1)接地引下线断股、损伤、丢失。(2)接头接触不好，线夹螺栓松动、锈蚀。(3)接地引下线的保护管破损、丢失，固定不牢靠。(4)接地体外露、严重腐蚀，在埋设范围内有

23、威胁性土方工程。第41页/共141页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见缺陷一、架空配电线路的常见缺陷一、架空配电线路的常见缺陷8 8接户线的常见缺陷接户线的常见缺陷(1)线间距离和对地、对建筑物等交叉跨越距离不符合规定。(2)绝缘层老化、损坏。(3)接头接触不好，有电化腐蚀现象。(4)绝缘子破损、脱落。(5)支持物不牢固，有腐朽、锈蚀、损坏等现象。(6)弧垂不合适，有混线、烧伤现象。第42页/共141页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见缺陷一、架空配电线路的常见缺陷一、架空配电线路的常见缺陷9 9线路保护区常见缺陷线路保护区常见缺陷(1)线路上有搭落的树

24、枝、金属丝、锡箔纸、塑料布、风筝等。(2)线路周围堆放有易被风刮起的锡箔纸、塑料布、草垛等。(3)沿线有易燃、易爆物品和腐蚀性液、气体。(4)有危及线路安全运行的建筑脚手架、吊车、树木、烟囱、天线、旗杆等。(5)线路附近敷设管道、修桥筑路、挖沟修渠、平整土地、砍伐树木及在线路下方修房栽树、堆放土石等。(6)线路附近有新建的污染源及打靶场、开石爆破等不安全现象。(7)导线对其他电力线路、弱电线路的距离不符合规定(最小交叉跨越距离见下表。第43页/共141页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见缺陷(7)导线对其他电力线路、弱电线路的距离不符合规定(最小交叉跨越距离见下表。跨越物电

25、压等级（kV）距离（m）备注电力线路10及以下2绝缘导线与绝缘导线为1m35110322043305弱电线路2低压跨越不小于m第44页/共141页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见缺陷(8)导线对地、道路、公路、铁路、管道、索道、河流、建筑物等距离不符合规定(导线对地面及跨越物的垂直距离，在最大弧垂时应不小于下表中的数值)。线路经过地区垂直距离中压低压居民区6.56.0非居民区5.55.0交通困难地区4.54.0至公路、城市道路面7.06.0至铁路轨顶7.5至有电车行车的路面9.0至河流最高水面6.0第45页/共141页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见

26、缺陷(9)防护区内有植树、种竹情况及导线与树、竹间距离不符合规定(导线对房屋、树木的水平最大风偏距离和垂直最大弧垂距离见下表：线路经过地区最大风偏时水平距离最大弧垂时垂直距离裸导线绝缘导线裸导线绝缘导线中压低压中压低压中压低压中压低压房屋1.510.750.232.52.52树木3110.51.510.80.2第46页/共141页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见缺陷9 9线路保护区常见缺陷线路保护区常见缺陷(10)线路附近有射击、放风筝、抛扔外物、飘洒金属和在杆塔、拉线上拴牲畜等。(11)沿线发生江河泛滥、山洪和泥石流等异常现象。(12)发现有违反电力设施保护条例的建筑。

27、一、架空配电线路的常见缺陷一、架空配电线路的常见缺陷第47页/共141页第一节第一节 架空配电线路的常见缺陷架空配电线路的常见缺陷线路巡视人员对发现的缺陷应认真做好记录，确保记录真实、准确、工整。巡视结束后，除立即向运行负责人汇报外，还应当立即填写线路运行巡视缺陷记录表，详细记录巡视日期、巡视人、发生缺陷的线路名称及杆号、缺陷具体内容，确定缺陷类别，并根据缺陷情况提出相应处理意见。运行负责人汇总所有巡视人员的记录后，根据轻重缓急，安排立即处理还是集中处理。二、线路巡视缺陷记录二、线路巡视缺陷记录第48页/共141页第二节第二节 架空配电线路常见缺陷的处理架空配电线路常见缺陷的处理 运行中的配电

28、设施，凡不符合运行标准者，都称为设备缺陷。配电设施的缺陷按其严重程度，可分为一般缺陷、重大缺陷、紧急缺陷三类。(1)(1)一一般般缺缺陷陷。一般缺陷是指对近期安全运行影响不大的缺陷，可列入年、季检修计划或日常维护工作中去消除，如绝缘子轻微损伤、电杆轻度裂纹等。(2)(2)重重大大缺缺陷陷。重大缺陷是指缺陷比较严重，虽然已超过了运行标准，但仍可短期继续安全运行的缺陷。这类缺陷应在短期内消除，消除前应加强监视，如绝缘子串闪络等。(3)(3)紧紧急急缺缺陷陷。紧急缺陷是指严重程度已使设备不能继续安全运行，随时可能导致发生事故或危及人身安全的缺陷，必须尽快消除或采取必要的安全技术措施进行临时处理，如导

29、线损伤面积超过总面积的25、绝缘子击穿等。一、缺陷的分类一、缺陷的分类第49页/共141页第二节第二节 架空配电线路常见缺陷的处理架空配电线路常见缺陷的处理紧急缺陷严重威胁线路安全运行，应及时向上级领导汇报并立即安排消除；重大缺陷应采取防止缺陷扩大和造成事故的必要措施，应加强对缺陷变化情况的监视，消缺时限不得超过一周；一般缺陷可列入月度检修计划中及时消除，处理不得超过三个月。即：紧急缺陷不过日，重大缺陷不过周，一般缺陷不过月。二、缺陷处理的时限二、缺陷处理的时限第50页/共141页第二节第二节 架空配电线路常见缺陷的处理架空配电线路常见缺陷的处理设备缺陷实行运行班组、分公司(分局、工区)、公司

30、局)三级进行管理。各级都要建立缺陷记录，内容包括发现的时间、缺陷内容、处理意见、处理结果，并注明是一般缺陷、重大缺陷还是紧急缺陷。按月对缺陷及消除情况进行统计，并经常对缺陷进行分析，研究缺陷发生、发展的规律，对制定预防事故的措施、改进运行维护工作提供真实依据。三、缺陷管理三、缺陷管理第51页/共141页第二节第二节 架空配电线路常见缺陷的处理架空配电线路常见缺陷的处理1 1运行班组缺陷管理运行班组缺陷管理 巡线人员现场发现缺陷后，应详细地将线路名称、杆号、缺陷部位、缺陷内容、缺陷种类及建议处理方法等事项填入巡视工作票。巡视工作票一式两份，自存一份，另一份交班(站)长，同时巡视人员还应将缺陷登

31、记在缺陷记录本上。班(站)长接到巡线人员填好的巡视工作票后，要对巡视工作票上各项内容进行审核，并签署意见，如认为缺陷不清楚或缺陷比较复杂，可组织有关人员会同巡线人员共同到现场核查和鉴定，并迅速安排处理。班(站)能处理的缺陷，班(站)按月将缺陷消除情况填入消缺记录上报分公司(分局、工区)。缺陷消除后巡线人员应立即将消缺时间、消缺人员名字等记入缺陷记录本和检修记录本上。三、缺陷管理三、缺陷管理第52页/共141页第二节第二节 架空配电线路常见缺陷的处理架空配电线路常见缺陷的处理2 2公司公司(分局、工区分局、工区)缺陷管理缺陷管理 班(站)不能确定的缺陷和不能处理的重大缺陷要上报分公司(分局)，分

32、公司(分局)根据实际情况迅速对班站不能鉴定的设备缺陷做出判断，对班站不能处理的重大缺陷研究处理方法及时安排消缺。3 3公司公司(局局)缺陷管理缺陷管理分公司(分局、工区)不能处理的缺陷应立即上报公司(局)生产技术部门，生产技术部门接报后应会同有关单位共同到现场核查和鉴定，并组织对缺陷进行消除。对于对安全运行影响不大、一段时期内无法消除或需要花较大代价来消除的缺陷，可作为永久性缺陷记录在案，在年度大修技改中列资予以消除。三、缺陷管理三、缺陷管理第53页/共141页第二节第二节 架空配电线路常见缺陷的处理架空配电线路常见缺陷的处理四、常见缺陷的处理四、常见缺陷的处理线路元件缺陷名称处理办法导线导线

33、断股、烧伤，化工和沿海地区导线腐蚀导线在同一处损伤导致强度损失5、截面积占导电部分总截面7以下时，根据损伤情况，可采用砂纸磨光、同金属单股线缠绕，或用修补预绞丝、修补管修补；超过时须将损伤部分裁去，重新以接续管或预绞接续丝连接各相弧垂不一致，弧垂误差超过设计值的5，一般档距导线弧垂相差超过50mm停电调整弧垂接头变色、烧熔、锈蚀，铜铝导线连接不使用过渡线夹(特别是低压中性线接头)，并沟线夹弹簧垫圈不齐全，螺母没有紧固更换铜铝过渡线夹，紧固螺钉 引流线对相邻相及对地距离不符合要求(最大摆动时，10kv对地不小于200nm，线间不小于300mm；低压对地不小于100mm，线间不小于150mm)停电

34、调整，必要时增加跳线支撑绝缘线外皮有磨损、变形、龟裂绝缘层损伤深度在绝缘层厚度的10及以上时应进行绝缘修补。也可用绝缘护罩将绝缘层损伤部位罩好，并将开口部位用绝缘自黏带缠绕封住。一个档距内，单根绝缘线绝缘层的损伤修补不宜超过三处绝缘护罩扣合不紧密或脱落利用综合停电检修(或带电作业)进行加固或补充沿线树枝刮蹭绝缘导线砍剪树木红外监测技术检查接头发热利用综合停电检修(或带电作业)对接头进行紧固处理杆塔杆塔倾斜；铁塔构件发生弯曲、变形、锈蚀；螺栓松动；混凝土杆出现裂纹、酥松、钢筋外露；焊接处开裂、锈蚀校正杆塔；更换构件；紧固螺栓；更换混凝土电杆；对焊口进行防锈处理并补强基础损坏、下沉或上拔，周围土壤

35、被挖掘或沉陷；寒冷地区电杆发生冻鼓现象加固基础；对电杆进行补强或更换杆塔位置不合适，有被车撞的可能，或有被水淹、冲刷的可能，杆塔周围防洪设施损坏、坍塌将杆塔顺线路迁移到安全地带：对防洪设施进行修复、加固杆塔标志(杆号、相位警告牌等)不齐全、明显补充、更换(刷新)杆塔周围有杂草和蔓藤类植物附生。有危及安全的鸟巢、风筝及杂物清除 横担横担锈蚀、歪斜、变形校正或更换 第54页/共141页第二节第二节 架空配电线路常见缺陷的处理架空配电线路常见缺陷的处理四、常见缺陷的处理四、常见缺陷的处理线路元件缺陷名称处理办法金具金具锈蚀、变形；螺栓松动、缺帽；开口销锈蚀、断裂、脱落更换金具；紧固螺栓，补充螺母；更

36、换、补充开口销绝缘子绝缘子脏污，出现裂纹、闪络痕迹，表面硬伤超过1cm2，扎线松动或断落清扫绝缘子；不符合规定的予以更换；扎线重新固定或更换绝缘子歪斜，紧固螺钉松动，铁脚、铁帽锈蚀、弯曲紧固螺栓；锈蚀、弯曲严重的进行更换合成绝缘子伞裙破裂、烧伤更换拉线、顶(撑)杆、拉线柱拉线锈蚀、松弛、断股和张力分配不均等现象调整或更换拉线绝缘子损坏或缺少更换或补加拉线、抱箍等金具变形、锈蚀更换拉线固定不牢固，拉线基础周围土壤有突起、沉陷、缺土等现象培土、加固拉桩偏斜、损坏校正或更换水平拉线对地距离不符合要求更换、加高电杆和拉线桩，或电杆移位拉线警示管缺失更换、补充拉线警示管拉线妨碍交通或被车碰撞迁移拉线或电

37、杆，或更换电杆为承力电车杆顶(撑)杆、拉线柱、保护桩等有损坏、开裂、腐朽等现象更换处理防雷设施避雷器绝缘裙有硬伤、老化、裂纹、脏污、闪络更换或清洗避雷器的固定不牢固，有歪斜、松动现象进行紧固处理引线连接不牢固，上下压线开焊、脱落，接头锈蚀紧固、除锈、重新焊接引线与相邻和杆塔构件的距离不符合规定进行处理或增加支撑绝缘子个别附件锈蚀，接地端焊接处开裂、脱落紧固、除锈、重新焊接接地装置接地引下线断股、损伤、丢失更换、补加接头接触不好，线夹螺栓松动、锈蚀除锈、紧固接地引下线的保护管破损、丢失，固定不牢靠补加、加固接地体外露、严重腐蚀，在埋设范围内有土方工程重新敷设、并埋深至规定深度接户线线间距离和对地

38、对建筑物等交叉跨越距离不符合规定调整弧垂、更换电杆、更改线路走径绝缘层老化、损坏更换接头接触不好，有电化腐蚀现象解开做防腐处理后重新连接绝缘子破损、脱落更换或紧固支持物不牢固，有腐朽、锈蚀、损坏等现象加固或更换弧垂不合适，有混线、烧伤现象调整弧垂或更换横担增加线间距第55页/共141页第二节第二节 架空配电线路常见缺陷的处理架空配电线路常见缺陷的处理四、常见缺陷的处理四、常见缺陷的处理线路元件缺陷名称处理办法线路保护区线路上有搭落的树枝、金属丝、锡箔纸、塑料布、风筝等停电或带电作业去除线路周围有堆放易被风刮起的锡箔纸、塑料布、草垛等进行清理，或采取有效措施予以防范沿线有易燃、易爆物品和腐蚀性

39、液、气体加强电力设施保护条例宣传，要求其采取有效措施，进行防范有危及线路安全运行的建筑脚手架、吊车、树木、烟囱、天线、旗杆等进行电力设施保护条例宣传，要求其采取有效措施，必要时予以拆除线路附近敷设管道、修桥筑路、挖沟修渠、平整土地、砍伐树木及在线路下方修房栽树、堆放土石等加强巡视、监管和电力设施保护条例的宣传，线路下方修房栽树、堆放土石的行为要坚决制止和清理线路附近有新建的化工厂、农药厂、电石厂等污染源及打靶场、开石爆破等不安全现象加强巡视，加大宣传，建议对方采取措施尽量减小污染和不安全因素。根据情况更换为耐腐蚀的导线、金具、绝缘子导线对其他电力线路、弱电线路的距离不符合规定更换电杆，调整距离

40、导线对地、道路、公路、铁路、管道、索道、河流、建筑物等距离不符合规定更换、加高电杆防护区内有植树、种竹情况及导线与树、竹间距离不符合规定砍剪线路附近有射击、放风筝、抛扔外物、飘洒金属和在杆塔、拉线上拴牲畜等劝阻、清理，加大宣传教育沿线发生江河泛滥、山洪和泥石流等异常现象严密监视，必要时更改线路路径发现有违反电力设施保护条例的建筑立即劝阻，并报告当地政府安全监管部门，予以拆除、清理第56页/共141页第二节第二节 架空配电线路常见缺陷的处理架空配电线路常见缺陷的处理五、案例五、案例编号：2009一05一08缺陷地点镇村线路或设备名称线支线11号缺陷内容拉线uT型线夹螺母丢失3颗，拉线松动，电杆倾

41、斜缺陷发现人张山缺陷发现日期年月日缺陷类别紧急缺陷处理情况校正11号电杆一基，紧固拉线，加拉线螺母3颗，其中2颗为防盗螺母缺陷处理人王军处理时间年月日验收人员意见处理后符合运行规范验收人员签名：周杰验收日期：年月日生技科运行专责意见同意。缺陷消除 赵龙 年月日说明：1本表编号由生产技术部门运行专责编写，班站在作缺陷消除汇总时按此编号进行统计。2本表一式两份，运行班组和生产技术部门运行专责各留一份备查。线路、设备缺陷消除记录线路、设备缺陷消除记录第57页/共141页配电线路及设备运行维护第三章第三章 配电开关设备运行维护配电开关设备运行维护第58页/共141页第一节第一节 柱上断路器及负荷开关的

42、常见缺陷柱上断路器及负荷开关的常见缺陷一、柱上断路器的常见缺陷一、柱上断路器的常见缺陷柱上断路器的结构主要由本体、操动机构和附件三部分组成，其常见缺陷根据结构不同可分为本体、操动机构和附件三类缺陷。1 1本体缺陷本体缺陷(1)瓷件受损。(2)外壳锈蚀。(3)套管破损、裂。(4)分合位置指示不正确。(5)断路器灭弧室断口工频耐压值下降。(6)真空度下降。(7)SR气体泄漏。(8)SF6气体压力不正常。第59页/共141页第一节第一节 柱上断路器及负荷开关的常见缺陷柱上断路器及负荷开关的常见缺陷一、柱上断路器的常见缺陷一、柱上断路器的常见缺陷2 2操动机构缺陷操动机构缺陷(1)操动机构传输不灵活，

43、分合不到位。(2)操动机构拒合。(3)操动机构拒分。3 3附件故障附件故障(1)连接部分过热。(2)底座、支架松动。(3)引线接头连接不牢。(4)接地引下线破损、接地电阻不合格。(5)线间和对地距离不足。(6)标志牌掉落。第60页/共141页第一节第一节 柱上断路器及负荷开关的常见缺陷柱上断路器及负荷开关的常见缺陷二、柱上负荷开关的常见缺陷二、柱上负荷开关的常见缺陷SF6负荷开关，按灭弧原理可分为：灭弧栅式、吸气+去离子栅式，永磁旋弧式。负荷开关与断路器外形、参数相似，区别在于负荷开关不配保护TA、不能开断短路电流，但可以承受短路电流、关合短路电流，具有寿命长、免维护特点，机械寿命：额定电流开

44、断次数10000次以上，适合于频繁操作。柱上负荷开关的缺陷根据结构特点大体存在本体和操动机构缺陷两类。第61页/共141页第一节第一节 柱上断路器及负荷开关的常见缺陷柱上断路器及负荷开关的常见缺陷二、柱上负荷开关的常见缺陷二、柱上负荷开关的常见缺陷1 1本体缺陷本体缺陷(1)瓷件上部分破碎和损落及本体绝缘故障。(2)分合指示标志脱落。(3)SF6负荷开关气体压力表不在正常范围。(4)真空开关的真空度降低。2 2操动机构的缺陷操动机构的缺陷(1)负荷开关机构卡涩。(2)储能弹簧未储能。(3)电池能量不足。(4)合闸熔断器未合、熔断或接触不良。(5)分合指示、通断状况不正确。第62页/共141页第

45、二节第二节 柱上隔离开关的常见缺陷柱上隔离开关的常见缺陷一、柱上隔离开关常见缺陷分类一、柱上隔离开关常见缺陷分类1 1紧急缺陷紧急缺陷必须立即处理严重影响安全运行的设备缺陷。具体缺陷为：瓷柱断裂或绝缘发热烧损；拒分、拒合；温度超过85，直流电阻越标50的缺陷。2 2重大缺陷重大缺陷如不能在短时间内消除，可能影响设备安全运行，造成设备损坏的缺陷，具体缺陷为：红外测温触头或引线接头发热，但低于85的缺陷；卡涩严重，分合闸特别费力；经常操作失灵；接地开关损坏，无法操作；虽然当前合闸位置无问题，但合闸时曾多次合闸不能到位或合分明显不同期；分闸不能到位，其隔离空间的距离不符合要求；隔离开关操作不同期虽越

46、过标准，但勉强可操作。3 3一般缺陷一般缺陷一般缺陷是指暂时不影响设备正常安全运行的次要缺陷，可以将其缺陷列入设备正常大修计划或整改消缺计划中。具体缺陷为：外观锈蚀；回路直流电阻越标在50以内；闭锁功能未实现，但有临时闭锁措施；相位漆脱落或标志牌脱落。第63页/共141页第二节第二节 柱上隔离开关的常见缺陷柱上隔离开关的常见缺陷二、各部位的主要缺陷二、各部位的主要缺陷1 1开断元件的常见缺陷开断元件的常见缺陷(1)触头和触指的常见缺陷：触头和触指烧伤；触头和触指严重变形；静触头导向倒角位置不正确；动静触头分、合不到位；触头或触指脏污。(2)压力弹簧的常见缺陷：压力弹簧固定螺钉脱落；压力弹簧退火

47、锈蚀。2 2支撑绝缘件的常见缺陷支撑绝缘件的常见缺陷(1)绝缘子表面污闪；(2)瓷质绝缘子法兰锈蚀、老化断裂；(3)合成绝缘子伞裙老化断裂。3 3操作、传动元件的常见缺陷操作、传动元件的常见缺陷(1)转轴卡涩；(2)传动连杆焊接部位脱落；(3)分、合闸操作限位装置断裂；(4)轴销、开口销等锈蚀脱落。第64页/共141页第二节第二节 柱上隔离开关的常见缺陷柱上隔离开关的常见缺陷二、各部位的主要缺陷二、各部位的主要缺陷4 4支持底座的常见缺陷支持底座的常见缺陷(1)底座倾斜角度过大；(2)支持底座锈蚀严重，导致支撑绝缘子倾斜。5 5隔离开关附属元件的常见缺陷隔离开关附属元件的常见缺陷(1)线夹的

48、常见缺陷：线夹紧固导线螺钉松动，导致发热；线夹有裂纹。(2)绝缘罩脱落或歪斜影响分合闸。(3)警示牌、隔离开关编号牌丢失。(4)接地装置的常见缺陷：接地引线被盗、锈蚀断股；接地电阻不合格。第65页/共141页第二节第二节 柱上隔离开关的常见缺陷柱上隔离开关的常见缺陷三、缺陷查找的基本方法三、缺陷查找的基本方法1 1、红外测试、红外测试（1）触头和触指烧伤（2）绝缘子表面污闪2 2、分、合闸操作、分、合闸操作（1）动静触头分、合不到位（2）分合操作限位装置断裂（3）转轴卡涩（4）绝缘罩脱落或歪斜影响分合闸第66页/共141页第二节第二节 柱上隔离开关的常见缺陷柱上隔离开关的常见缺陷三、缺陷查找的

49、基本方法三、缺陷查找的基本方法3 3、设备巡视、设备巡视（1）触头脏污（2）合成绝缘子伞裙老化断裂（3）支持底座锈蚀严重，导致支撑绝缘子倾斜（4）传动连杆焊接部位脱落（5）底座倾斜角度过大（6）警示牌、隔离开关编号牌丢失（7）接地引线被盗、锈蚀断股4 4、预试、检修、预试、检修（1）静触头导向倒角位置不正确（2）触头和触指严重变形（3）接地电阻和回路接触电阻不合格。第67页/共141页第三节第三节 柱上断路器及负荷开关常见缺陷的处理柱上断路器及负荷开关常见缺陷的处理一、柱上断路器的几种主要缺陷处理一、柱上断路器的几种主要缺陷处理1 1SF6SF6断路器气压下降处理断路器气压下降处理(1)气压下
