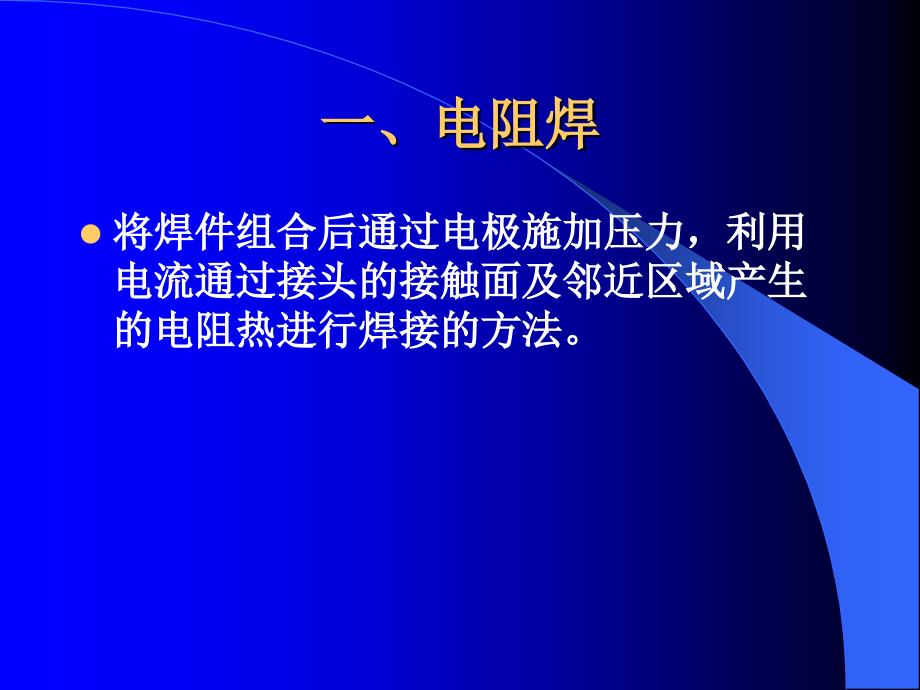

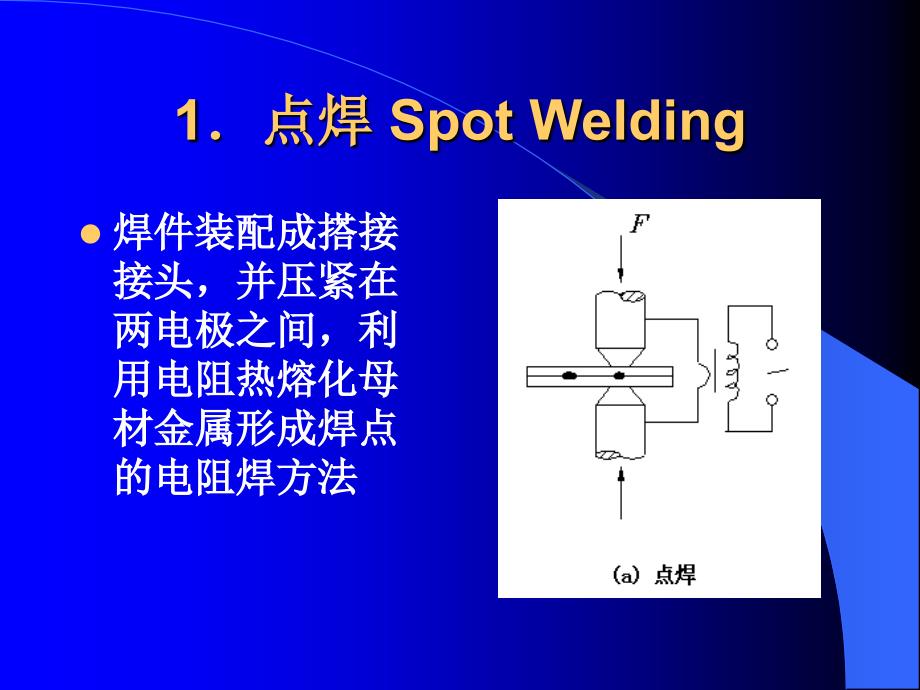

1、压焊和钎焊压焊和钎焊一、电阻焊一、电阻焊 l将焊件组合后通过电极施加压力，利用将焊件组合后通过电极施加压力，利用电流通过接头的接触面及邻近区域产生电流通过接头的接触面及邻近区域产生的电阻热进行焊接的方法。的电阻热进行焊接的方法。1点焊点焊 Spot Weldingl焊件装配成搭接焊件装配成搭接接头，并压紧在接头，并压紧在两电极之间，利两电极之间，利用电阻热熔化母用电阻热熔化母材金属形成焊点材金属形成焊点的电阻焊方法的电阻焊方法 l点焊过程：点焊过程：点焊分流现象：焊接新焊点时，有一部分电点焊分流现象：焊接新焊点时，有一部分电流会流经已焊好焊点，使焊接电流发生变化，流会流经已焊好焊点，使焊接电流
2、发生变化，影响点焊质量。影响点焊质量。点距：两相邻焊点间的中心距。点距：两相邻焊点间的中心距。焊件厚度越焊件厚度越大，导电性越强，大，导电性越强，点距要越大。点距要越大。焊点直径：要尽量大焊点直径：要尽量大l应用：薄板冲压件及钢筋焊接。点焊工应用：薄板冲压件及钢筋焊接。点焊工件常用厚度范围是件常用厚度范围是0.056 mm。2.缝焊缝焊 Seam Weldingl焊件装配成搭接接头并置焊件装配成搭接接头并置于两滚轮电极之间，滚轮于两滚轮电极之间，滚轮加压焊件并转动，连续或加压焊件并转动，连续或断续送电，形成一条连续断续送电，形成一条连续焊缝的电阻焊方法焊缝的电阻焊方法。l密封性好，但分流现象严
3、密封性好，但分流现象严重重 l应用：焊接应用：焊接3mm以下薄板、以下薄板、有密封要求的较规则焊缝，有密封要求的较规则焊缝，如油箱、小型容器和烟道如油箱、小型容器和烟道等结构产品。等结构产品。3.对焊对焊 Butt Weldingl将焊件装配成对接接头进行的电阻焊方法将焊件装配成对接接头进行的电阻焊方法(1)电阻对焊电阻对焊 Upset Butt Weldingl将焊件装配成对接接头，使其端面紧密将焊件装配成对接接头，使其端面紧密接触，利用电阻热加热至塑性状态，然接触，利用电阻热加热至塑性状态，然后迅速施加顶锻力完成焊接的方法后迅速施加顶锻力完成焊接的方法。l焊前接头端面要平滑、清洁焊前接头端
4、面要平滑、清洁(焊前加工、焊前加工、清理要求较高清理要求较高.l一般用于截面简单、直径小于一般用于截面简单、直径小于20mm和强和强度要求不高的棒材和线材。度要求不高的棒材和线材。(2)闪光对焊闪光对焊 Flash Butt Welding焊接过程如焊接过程如4-15(b)图所示图所示加紧、对正加紧、对正通电通电移动、接触移动、接触闪光并闪光并连续闪光、端面呈半熔化连续闪光、端面呈半熔化断电、顶锻形断电、顶锻形成接头成接头.l特点：特点：接头强度较高，承载能力强。接头强度较高，承载能力强。在焊口周围有大量毛刺，结合面处有较小凸在焊口周围有大量毛刺，结合面处有较小凸起；起；焊件需留较大余量；焊件
5、需留较大余量；焊接时火花飞溅，需隔离防护；焊接时火花飞溅，需隔离防护；焊后需清理接头处的毛刺。焊后需清理接头处的毛刺。l应用：适用于承受较大载荷零件或重要应用：适用于承受较大载荷零件或重要零件的焊接。零件的焊接。二、摩擦焊二、摩擦焊 l将焊件连接表面相互压紧并使之按一定将焊件连接表面相互压紧并使之按一定轨迹相对运动轨迹相对运动,利用连接表面上生成的摩利用连接表面上生成的摩擦热作为热源将焊件端面加热到塑性状擦热作为热源将焊件端面加热到塑性状态，然后迅速顶锻，完成焊接的一种压态，然后迅速顶锻，完成焊接的一种压焊方法。焊方法。l按焊件相对运动的轨迹不同，摩擦焊又按焊件相对运动的轨迹不同，摩擦焊又分为
6、旋转式摩擦焊和轨道式摩擦焊两种。分为旋转式摩擦焊和轨道式摩擦焊两种。l优点：优点：接头组织致密，焊接质量好且稳定。接头组织致密，焊接质量好且稳定。焊前接头不需特殊清理，焊接时不需焊接材焊前接头不需特殊清理，焊接时不需焊接材料，焊接时间短，生产成本低。料，焊接时间短，生产成本低。能焊接异种金属材料能焊接异种金属材料 l应用：应用：主要用于旋转焊件的压焊，非圆截面的焊接主要用于旋转焊件的压焊，非圆截面的焊接比较困难。比较困难。摩擦焊焊件的最大截面不超过摩擦焊焊件的最大截面不超过0.02 m0.02 m2 2 三、钎焊三、钎焊BrazingBrazing，SolderingSolderingl钎焊过
7、程钎焊过程熔化钎料的填缝过程熔化钎料的填缝过程 钎料组分与母材相互扩散过程钎料组分与母材相互扩散过程利用熔点比母材低的填充金属熔化以后，填利用熔点比母材低的填充金属熔化以后，填充接头间隙并与固态的母材相互扩散实现连充接头间隙并与固态的母材相互扩散实现连接的一种焊接方法。接的一种焊接方法。钎剂的作用有钎剂的作用有:去除氧化膜和油污等杂质去除氧化膜和油污等杂质保护母材接触面和钎料不受保护母材接触面和钎料不受氧化氧化增加钎料的润湿性和毛细流增加钎料的润湿性和毛细流动性动性1硬钎焊硬钎焊Brazingl使用熔点高于使用熔点高于450的钎料的钎料 l焊件接头强度高，工作温度高焊件接头强度高，工作温度高
8、l用于受力较大的钢铁件、工具及铝、铜用于受力较大的钢铁件、工具及铝、铜合金件，如钎焊刀具、自行车架等合金件，如钎焊刀具、自行车架等l常用钎剂为硼砂、硼酸、氯化物等常用钎剂为硼砂、硼酸、氯化物等 2 2软钎焊软钎焊Solderingl使用熔点低于使用熔点低于450的钎料的钎料 l焊件接头强度低，工作温度低焊件接头强度低，工作温度低 l用于电子线路元件的连接等用于电子线路元件的连接等 l常用钎剂为松香、氯化锌溶液常用钎剂为松香、氯化锌溶液钎焊和熔焊、压焊的区别l用低熔点的钎料作为填充金属，钎焊时，钎料熔化、母材不熔化。l钎焊接头强度低，工作温度低，但焊接变形小，焊件尺寸精确。l钎焊可以焊接异种金属，还可以焊接异种材料。l可以焊接其它焊接方法难以焊接的特殊结构，如蜂窝结构。l可以采用整体加热，一次焊成整个结构的全部焊缝。生产率高，易于实现焊接机械化自动化。常用焊接方法的特点及适用范围常用焊接方法的特点及适用范围 作业：作业：1、说明点焊、缝焊和对焊的、说明点焊、缝焊和对焊的应用？应用？2、钎焊与熔焊相比有何根本、钎焊与熔焊相比有何根本区别？钎剂的作用是什么？对区别？钎剂的作用是什么？对钎料有什么要求？钎料有什么要求？
