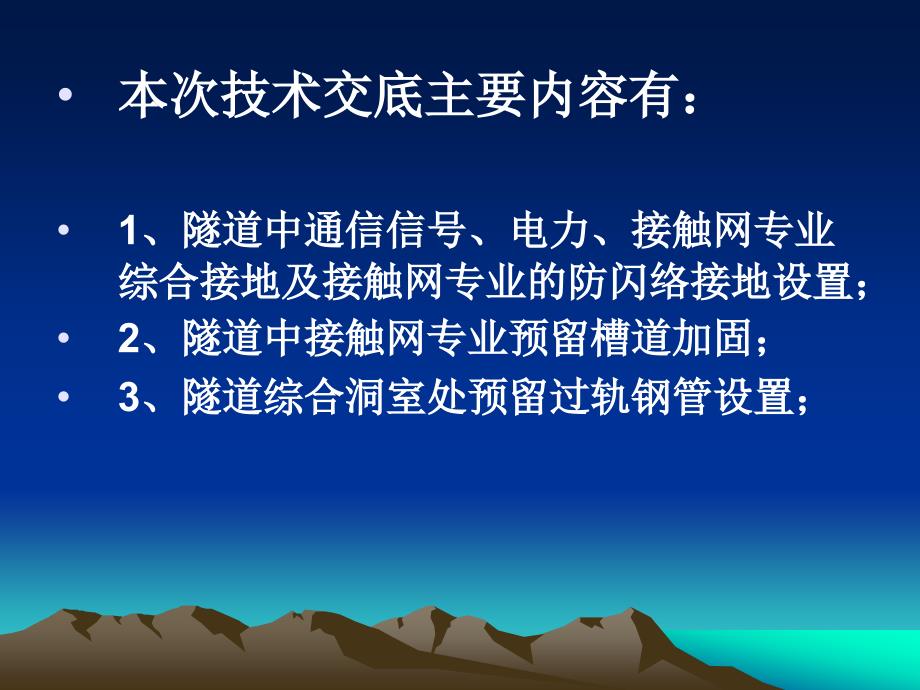

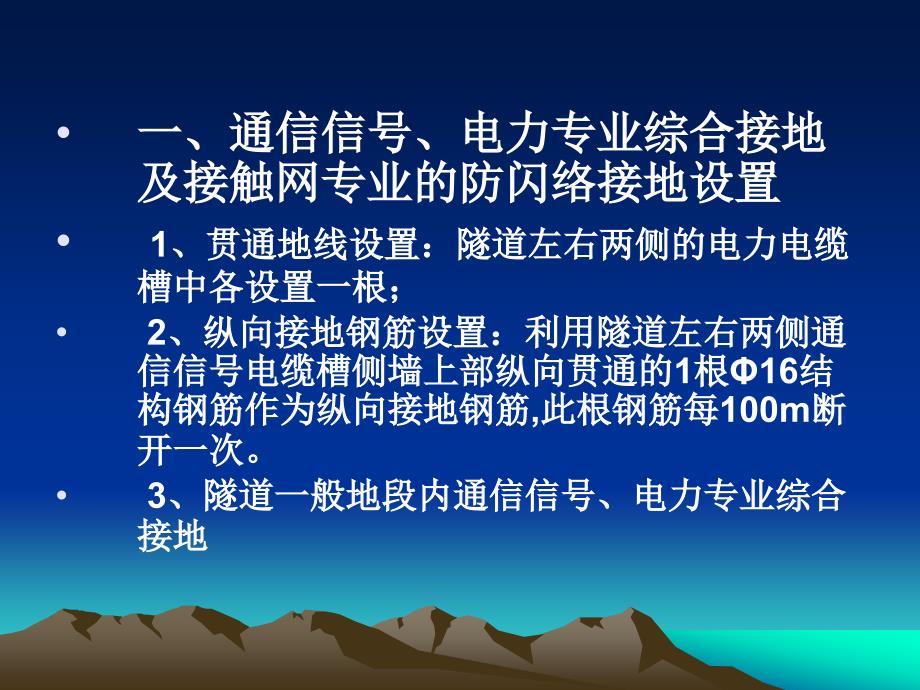

1、本次技术交底主要内容有：本次技术交底主要内容有：1、隧道中通信信号、电力、接触网专业、隧道中通信信号、电力、接触网专业综合接地及接触网专业的防闪络接地设置；综合接地及接触网专业的防闪络接地设置；2、隧道中接触网专业预留槽道加固；、隧道中接触网专业预留槽道加固；3、隧道综合洞室处预留过轨钢管设置；、隧道综合洞室处预留过轨钢管设置；一、通信信号、电力专业综合接地一、通信信号、电力专业综合接地及接触网专业的防闪络接地设置及接触网专业的防闪络接地设置 1、贯通地线设置：隧道左右两侧的电力电缆、贯通地线设置：隧道左右两侧的电力电缆槽中各设置一根；槽中各设置一根；2、纵向接地钢筋设置：利用隧道左右两侧通、
2、纵向接地钢筋设置：利用隧道左右两侧通信信号电缆槽侧墙上部纵向贯通的信信号电缆槽侧墙上部纵向贯通的1根根16结结构钢筋作为纵向接地钢筋构钢筋作为纵向接地钢筋,此根钢筋每此根钢筋每100m断断开一次。开一次。3、隧道一般地段内通信信号、电力专业综合、隧道一般地段内通信信号、电力专业综合接地接地 1）级围岩（无仰拱）隧道内综合接地设置：级围岩（无仰拱）隧道内综合接地设置：利用底板的下层结构钢筋作为接地极，接地极的面积和间距利用底板的下层结构钢筋作为接地极，接地极的面积和间距由一个台车长度来确定，每个接地极中有由一个台车长度来确定，每个接地极中有1根根14横向钢筋通横向钢筋通过过16连接钢筋与纵向接地
3、钢筋连接，此根连接钢筋与纵向接地钢筋连接，此根14横向钢筋与横向钢筋与底板用于接地的纵向结构钢筋及通过底板用于接地的纵向结构钢筋及通过16连接钢筋与通信信连接钢筋与通信信号电缆槽侧墙上部的根号电缆槽侧墙上部的根16纵向结构钢筋之间的连接采用纵向结构钢筋之间的连接采用L形焊接，底板其它用于接地的纵、横向钢筋间连接采用双形焊接，底板其它用于接地的纵、横向钢筋间连接采用双面点焊。面点焊。2）级围岩（有仰拱）、级围岩隧道内综合接地设置：利用隧道系统锚杆和16专用环向接地钢筋作为接地极，以约6m为间距选择锚杆作为接地锚杆，以约一个台车长度为间距设置专用环向接地钢筋。专用环向接地钢筋与接地锚杆焊接，并与通
4、信信号电缆槽侧墙内的根16纵向结构钢筋连接。3）、级围岩隧道内综合接地设置：利用隧道系统锚杆和钢架作为接地极，以约6m为间距选择锚杆作为接地锚杆，以约一个台车长度为间距选择钢架作为环向接地钢筋，用于接地的钢架与接地锚杆焊接牢固，并与通信信号电缆槽侧墙上部的根16纵向结构钢筋连接。4）明洞段隧道内综合接地设置：）明洞段隧道内综合接地设置：明洞段隧道内综合接地应利用明洞仰拱衬明洞段隧道内综合接地应利用明洞仰拱衬砌内侧钢筋作为接地极，接地极的面积和砌内侧钢筋作为接地极，接地极的面积和间距由一个台车长度来确定，接地钢筋设间距由一个台车长度来确定，接地钢筋设置参照置参照级围岩隧道内综合接地来设置。级围岩
5、隧道内综合接地来设置。4、隧道进出口里程处综合接地设置：每个隧道进出口里程处综合接地均需按下图左右侧分别每个隧道进出口里程处综合接地均需按下图左右侧分别设置一处。设置一处。5 5、隧道内综合洞室处通信信号、电力专业综合接地、隧道内综合洞室处通信信号、电力专业综合接地、隧道内综合洞室处通信信号、电力专业综合接地、隧道内综合洞室处通信信号、电力专业综合接地 综合洞室的二次衬砌内左右侧各预留综合洞室的二次衬砌内左右侧各预留综合洞室的二次衬砌内左右侧各预留综合洞室的二次衬砌内左右侧各预留1 1个接地端子，接地端个接地端子，接地端个接地端子，接地端个接地端子，接地端子通过子通过子通过子通过1616连接钢
6、筋与通信信号电缆槽侧墙上部的纵向结构钢连接钢筋与通信信号电缆槽侧墙上部的纵向结构钢连接钢筋与通信信号电缆槽侧墙上部的纵向结构钢连接钢筋与通信信号电缆槽侧墙上部的纵向结构钢筋连接。筋连接。筋连接。筋连接。6、隧道内接触网专业的防闪络接地：、隧道内接触网专业的防闪络接地：1）、级围岩隧道内防闪络接地设置：级围岩隧道内防闪络接地设置：a.当隧道内设置单组（一组当隧道内设置单组（一组2个）或者双组滑槽时，二次个）或者双组滑槽时，二次衬砌内设置衬砌内设置1处钢筋焊接网片加固滑槽和处钢筋焊接网片加固滑槽和1根根16环向钢环向钢筋作为接触网专业的防闪络环向接地钢筋，环向接地钢筋作为接触网专业的防闪络环向接地
7、钢筋，环向接地钢筋与通信信号电缆槽侧墙上部的筋与通信信号电缆槽侧墙上部的16纵向结构钢筋连接，纵向结构钢筋连接，纵向结构钢筋每纵向结构钢筋每100m需要断开一次。需要断开一次。b.当个隧道下锚段设置滑槽时，在二次衬砌内每个滑槽基础当个隧道下锚段设置滑槽时，在二次衬砌内每个滑槽基础后设置一组钢架加固滑槽并在每组钢架中选择后设置一组钢架加固滑槽并在每组钢架中选择1根根20环环向钢筋作为接触网专业的防闪络环向接地钢筋，并与通信向钢筋作为接触网专业的防闪络环向接地钢筋，并与通信信号电缆槽侧墙上部的信号电缆槽侧墙上部的16纵向结构钢筋连接，纵向结构钢筋连接，16纵向纵向结构钢筋每结构钢筋每100m需要断
8、开一次。需要断开一次。2）、级围岩隧道内防闪络接地设置：级围岩隧道内防闪络接地设置：在接触网基础附近二次衬砌内的纵向结构钢筋应与接在接触网基础附近二次衬砌内的纵向结构钢筋应与接触网基础焊接作为接地钢筋；接触线垂直向上在拱顶的投触网基础焊接作为接地钢筋；接触线垂直向上在拱顶的投影线两侧，共选择选影线两侧，共选择选9根纵向结构钢筋作为纵向接地钢筋；根纵向结构钢筋作为纵向接地钢筋；上述投影线两侧各上述投影线两侧各1.5m外的其他位置，以外的其他位置，以1m为间隔，选为间隔，选择纵向结构钢筋作为纵向接地钢筋（该纵向接地钢筋可以择纵向结构钢筋作为纵向接地钢筋（该纵向接地钢筋可以与连接接触网基础的纵向接地
9、钢筋合用）。与连接接触网基础的纵向接地钢筋合用）。纵、环向接地钢筋间应焊接牢固，并且环向接地钢筋纵、环向接地钢筋间应焊接牢固，并且环向接地钢筋应与通信信号电缆槽侧墙上部的应与通信信号电缆槽侧墙上部的16纵向结构钢筋连接，纵向结构钢筋连接，16纵向结构钢筋每纵向结构钢筋每100m需要断开一次。需要断开一次。3）明洞段隧道内防闪络接地设置：）明洞段隧道内防闪络接地设置：利用明洞二次衬砌内侧纵、横向结构钢筋作为接地钢利用明洞二次衬砌内侧纵、横向结构钢筋作为接地钢筋，接地钢筋具体设置参照筋，接地钢筋具体设置参照、级围岩隧道内防闪络接级围岩隧道内防闪络接地设置。地设置。7、通信信号电缆槽侧墙上部的纵向连
10、接钢通信信号电缆槽侧墙上部的纵向连接钢筋每筋每100m通过通过16的连接钢筋与贯通地线的连接钢筋与贯通地线连接一次。连接一次。8、在通信信号电缆槽侧墙上部的纵向接地钢筋与贯通地线连接处,在4个电缆槽侧壁上和通信信号电缆槽侧墙线路侧外缘各设置1个接地端子（即每100m设置6个接地端子），并在相邻的连接处中间里程处在通信信号电缆槽侧墙线路侧外缘再设置1个接地端子（即每50m在通信信号电缆槽侧墙线路侧外缘内设置1个接地端子）。9、用于接地的钢筋连接说明 用于接地的钢筋连接应采用焊接工艺，焊缝长度为单面焊接长度不小于200mm，双面焊接长度不小于100mm，钢筋间十字交叉时采用16的“L”形钢筋进行焊
11、接；锚杆与钢架或者专用环向接地钢筋间的焊接面积应不小于360mm(2)。二、隧道中接触网专业预留槽道加固 1、级围岩隧道中预留槽道加固：a)隧道中一般地段预留槽道加固采用钢筋焊接网片加固：L-2.5m槽型滑道：3114纵向钢筋 100+1214环向钢筋80【3*1（0.8）】；L-2.0m槽型滑道：2614纵向钢筋100+1214环向钢筋80【2.5*1（0.8）】；L-1.5m槽型滑道：2114纵向钢筋100+1214环向钢筋80【2*1（0.8）】。b)隧道中下锚地段预留槽道加固采用3支钢架加固：纵向加固范围为3m，共7榀3支钢架，钢架间距0.5m，滑道锚杆与钢架需焊接牢固。2、IV、V级
12、围岩隧道及明洞中预留槽道加固：利用其二次衬砌中的结构钢筋对预留槽道加固。三、隧道中过轨钢管设置三、隧道中过轨钢管设置 1、所有管材均采用厚壁硬质、所有管材均采用厚壁硬质PVC管。管。2、过轨钢管设置：各专业过轨管每组、过轨钢管设置：各专业过轨管每组两根，均布设与综合洞室或洞口附近，两根，均布设与综合洞室或洞口附近，具体如下：具体如下：1）电力过轨管设置：长度大于）电力过轨管设置：长度大于500m的隧道，结的隧道，结合综合洞室布置，洞室附近设一组过轨合综合洞室布置，洞室附近设一组过轨,共共4根。根。2）通信过轨管设置：结合隧道综合洞室布置，各洞室均设一组过轨）通信过轨管设置：结合隧道综合洞室布置
13、各洞室均设一组过轨,共共2根。根。3）信号过轨管设置：结合隧道综合洞室布置，间隔）信号过轨管设置：结合隧道综合洞室布置，间隔500m设一组过轨设一组过轨,共共2根。根。4）电气化过轨管设置：结合隧道综合洞室布置，间隔）电气化过轨管设置：结合隧道综合洞室布置，间隔500m设一组设一组过轨过轨,共共2根。根。3、强、弱电过轨钢管间应保证一定间距、强、弱电过轨钢管间应保证一定间距（40cm）。）。4、无仰拱地段设置过轨时，过轨管处应挖槽埋设、无仰拱地段设置过轨时，过轨管处应挖槽埋设后以后以M10水泥砂浆封填，并保证过轨管周边水泥水泥砂浆封填，并保证过轨管周边水泥砂浆厚度不小于砂浆厚度不小于5cm。汇报完毕 谢 谢！
