高铁防灾系统PPT课件.ppt

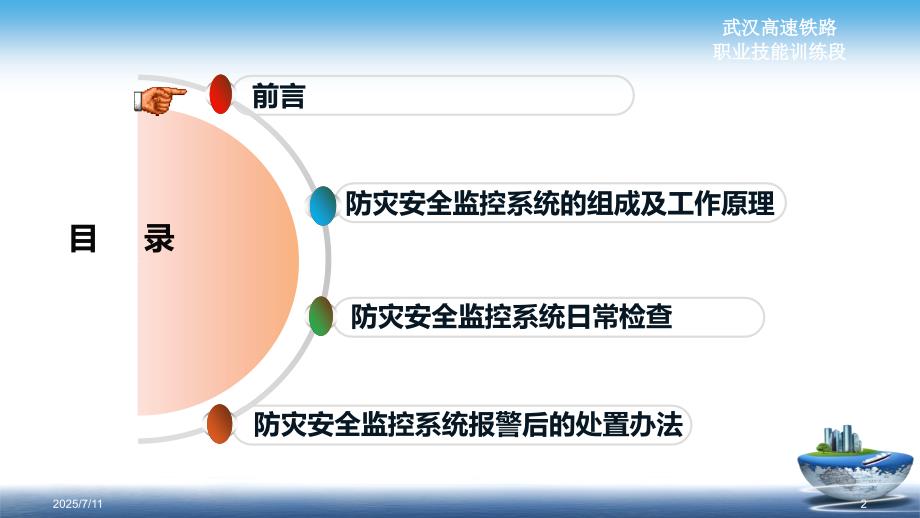

1、防灾安全监控系统基本知识 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/112 防灾安全监控系统的组成及工作原理 防灾安全监控系统日常检查目 录 前言 防灾安全监控系统报警后的处置办法 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11风 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11雨 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11雪 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11地震 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11异物侵限 武汉高速铁路武汉

2、高速铁路职业技能训练段职业技能训练段2025/7/11防灾安全监控系统防灾安全监控系统时速可达时速可达350Km/h客货分离客货分离投资投资1.3万亿万亿六纵六横六纵六横八连线八连线铁路已进入高速发展的时代铁路已进入高速发展的时代保证高速铁保证高速铁路安全运行路安全运行的重要装备！的重要装备！武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11防灾安全监控系统的组成及工作原理风风雨雨。地震地震雪雪异物侵限异物侵限自然灾害和突发事件自然灾害和突发事件监测报警监测报警列车限速信息列车限速信息灾害预警信息灾害预警信息停运信息停运信息运行计划运行计划行车管制行车管制抢险救援抢险救援维

3、修依据维修依据列车安全运行列车安全运行灾害监测灾害监测灾害预警灾害预警一、武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11铁路防灾安全监控系统：l现场层设备l基站层设备l监控数据处理设备l应用层设备现场层设备现场层设备用于现场灾害信息采集，由风速、雨量、用于现场灾害信息采集，由风速、雨量、雪量、地震、异物传感器等雪量、地震、异物传感器等监测设备监测设备组成组成基站层设备基站层设备用于对现场采集设备采集的数据进行处理用于对现场采集设备采集的数据进行处理和上报和上报，主要由，主要由监控单元监控单元组成组成监控数据监控数据处理设备处理设备对上报数据进行存储、分析、转发，主要对上

4、报数据进行存储、分析、转发，主要由由应用服务器、数据库服务器应用服务器、数据库服务器组成组成应用层设备应用层设备人机界面显示并统计灾害数据，主要由各人机界面显示并统计灾害数据，主要由各种种应用终端应用终端组成组成1.总体架构 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11 2.灾害监测设备（1）风向风速计分类：三杯式、螺旋桨式、超声波式与热场式。客运专线中，多选用超声波式风速风向计，其抗电力牵引电磁干扰能力强，适应复杂、恶劣的环境。武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/1

5、1LAMBRECHT热场式VAISALA超声波式 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11风速风向计安装风速风向计风速风向计,距轨面距轨面4m风速风向计安装支架风速风向计安装支架防护钢管防护钢管钢管固定卡钢管固定卡数据远程传输单元数据远程传输单元雨量计雨量计,距轨面距轨面4m 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11列车环境风速列车环境风速列车运行限速列车运行限速不大于15m/s正常速度运行不大于20m/s限速300km/h大于25m/s限速200km/h不大于30m/s限速120km/h大于30m/s严禁列车进入风区或停车动车组列车

6、遇大风行车限速 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11设置规定：u设计速度300km/h及以上铁路沿线近20年极大风速值超过15m/s的区段应设置风速风向监测点；设计速度250km/h及以上铁路沿线近20年极大风速值超过20m/s的区段应设置风速风向监测点；设计速度200km/h铁路沿线近20年极大风速值超过25m/s的区段应设置风速风向监测点。u铁路沿线山区垭口、峡谷、河谷、桥梁及高路堤等区段宜设置风速风向监测点。u山区垭口、峡谷、河谷等区段风速风向监测点设置间距宜为1km5km；桥梁、高路堤等区段宜为5km10km。武汉高速铁路武汉高速铁路职业技能训练段职业

7、技能训练段2025/7/11（2）雨量计 采用非机械式结构的声学原理和现代激光技术可以测量各类降水，包括雾、浓雾、毛毛雨、雨、雨夹雪、冰雹、雪以及各种介于雪和冰雹之间的混合水。武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11雨量报警阀值（各铁路局各条线要求不一样）武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11设置规定：u铁路沿线应设置雨量监测点。u雨量监测点应设置于路基地段及艰险山区铁路易发生滑坡、泥石流及危岩、落石或崩塌地段等处所。u有砟轨道线路连续路基区段雨量监测点设置间距

8、宜为15km20km，无砟轨道线路连续路基区段雨量监测点设置间距宜为20km25km。u雨量计宜单台配置。u雨量计应安装在无遮掩的场所。武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11（3）雪深计 HSCSR80深度仪测量从探头到被测目标表面的距离智能推算出积雪深度，通过发出超声脉冲，然后再接受回拨，测量这个传播过程时间。传感器内有温度传感器，测量的温度对超声波速度进行修正。武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11设置规定：u铁路沿线近20年最大积雪深度3cm及以上的区段应设置雪深监测点。在我国0度等温线（秦岭淮河）以北地区，雪深监测点平原区

9、域设置间距宜为30km，山区宜为20km。u雪深监测点宜均匀布设，曲线路堑地段、线路方向与当地冬季主导风向交叉角度较大的低填方地段、挖方地段、隧道口等处易产生风积雪处可适当增设。u雪深计宜单台配置。u雪深计可安装于接触网支柱上，实现对轨道板、轨枕等积雪深度的监测。武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11（4）异物侵限监测设备在铁路线路上存在以下三种异物侵入情况：u公路跨铁路桥（以下简称公跨铁）u公路与铁路并行（以下简称公铁并行）u隧道口 监测方式和原理相同（双电网），只是防护网的设计不同，尤其是公铁并行和隧道口，要根据现场实际情况设计。武汉高速铁路武汉高速铁路职业

10、技能训练段职业技能训练段2025/7/11 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11轨旁控制器轨旁控制器l电网故障指示灯l现场恢复按钮l现场测试按钮l临时通车指示灯l蜂鸣器L L形支架形支架 水平承重网单元水平承重网单元双电网传感器双电网传感器竖直监测网竖直监测网 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11隧道口双电网传感器隧道口双电网传感器竖直直监测电网网、H型型钢柱柱、电网框架网框架尺寸：尺寸：2m（宽）x3m（高）（高）公铁并行结构双电网传感器公铁并行结构双电网传感器尺寸：尺寸：1.5m（宽）*0.8m(高高)底底部部采采用用钢制

11、制法法兰盘与与地地面面连接接，中部加中部加强筋，增筋，增强阻阻拦效果效果 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11（5）地震监测传感器 每处地震监测点均设置有2套地震监测设备；每套地震监测设备包括地震传感器和强震动记录器各一台；2台地震传感器的安装距离要大于40米；在地震监测点处设置仪器墩，传感器安装于仪器墩上。武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11智能地震传感器是一种通过地震运动估计灾害的检测器，通过内置加速装置估算S波值 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11设置规定：u铁路沿线地震动峰值加速度0

12、1g及以上的区段应设置地震监测点。u地震监测点设置应符合P波监测的需求，布设间距宜为25km。u地震加速度计、强震动记录器应双套配置，2台地震加速度计间距不宜小于40m。武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/113.监控单元（功能）监控单元可同时接入多个不同种类监测设备。监控单元设备包括监控主机和异物侵限监测继电电路。监控主机完成风速风向、雨量等监测信息的采集、初步分析以及对异物侵限监测传感器的实时状态监测，通过网络上传至监控数据处理设备。异物侵限监测继电电路负责检测异物侵限的发生。发生异物侵限灾害时，触发列控系统，使列车自动停车。监控主机具备自检和对监测设备检测

13、功能，实现故障诊断、定位及报警；同时，能够将故障信息上传至监控数据处理设备并接受监控数据处理设备的集中检测管理。武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11远程维护远程维护管理方便管理方便无需人员无需人员维护维护高度稳定高度稳定可靠可靠监控柜监控柜标准化设计标准化设计严防误报严防误报影响行车影响行车监控单元特点监控单元特点 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/114.传输系统 防灾系统传输系统由多业务传送平台（MSTP）网络构成，采用双以太网、TCP/IP协议，满足信息传输的实时性要求。每个基站与监控数据处理设备之间点对点带宽不小于2M。

14、武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/115.监控数据处理设备 监控数据处理设备由数据库服务器、应用服务器、磁盘阵列、维护终端、网络交换机、对外通信接口、打印机、防雷单元、UPS等组成。实时接收监控单元上送的各种信息，并对进行存储、分析处理、显示、打印等，并根据信息内容提供相应级别的灾害报警、预警等信息，根据列车运行管制规则提供限速、停运等建议信息，同时将报警、预警信息上传至调度所。武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/11 武汉高速铁路武汉高速铁路职业技能训练段职业技能训练段2025/7/116.调度所设备（功能）防灾行调终端：设于行车
