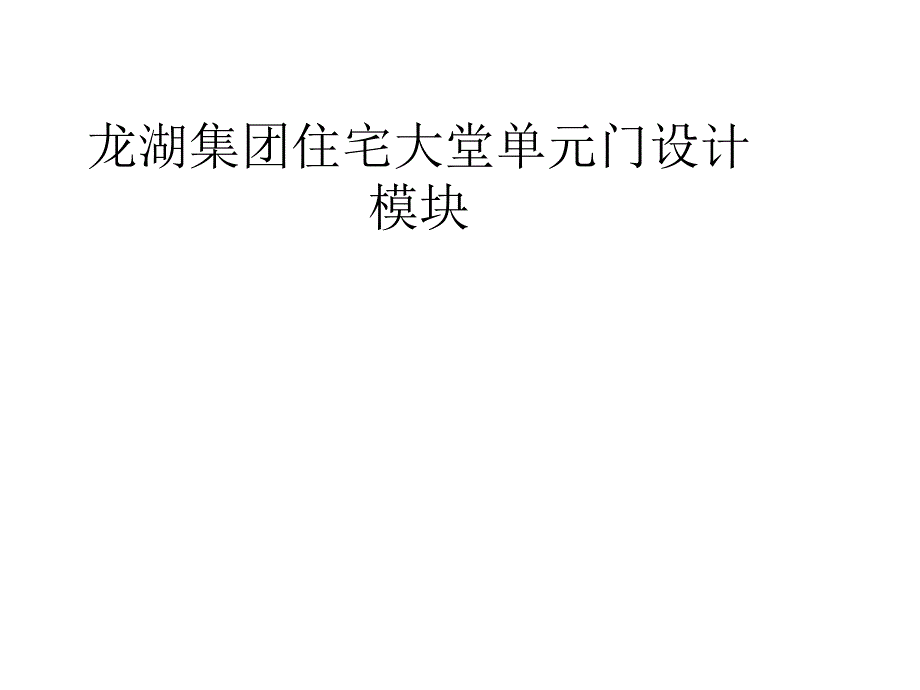

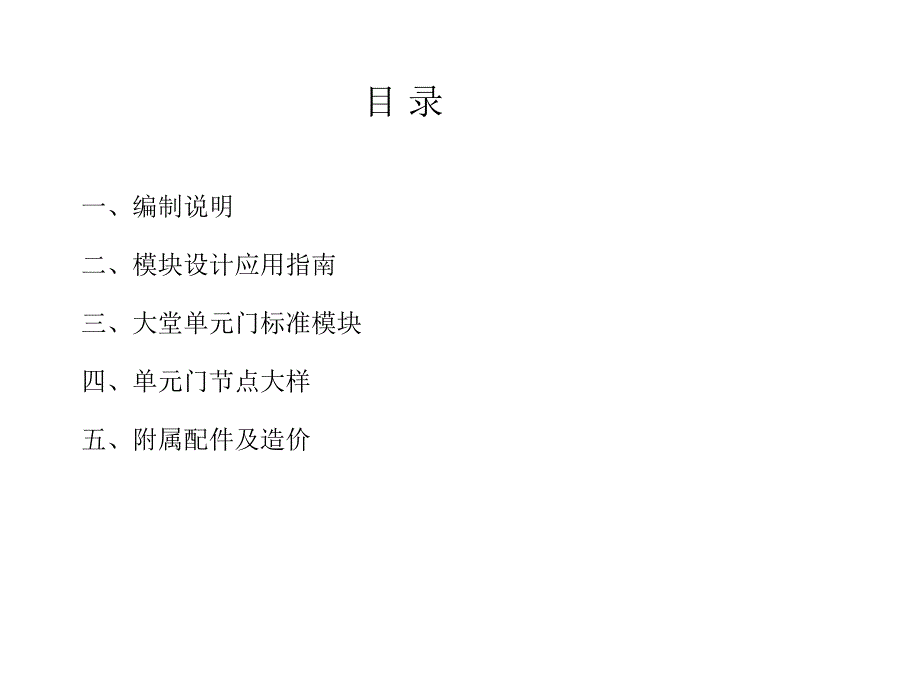

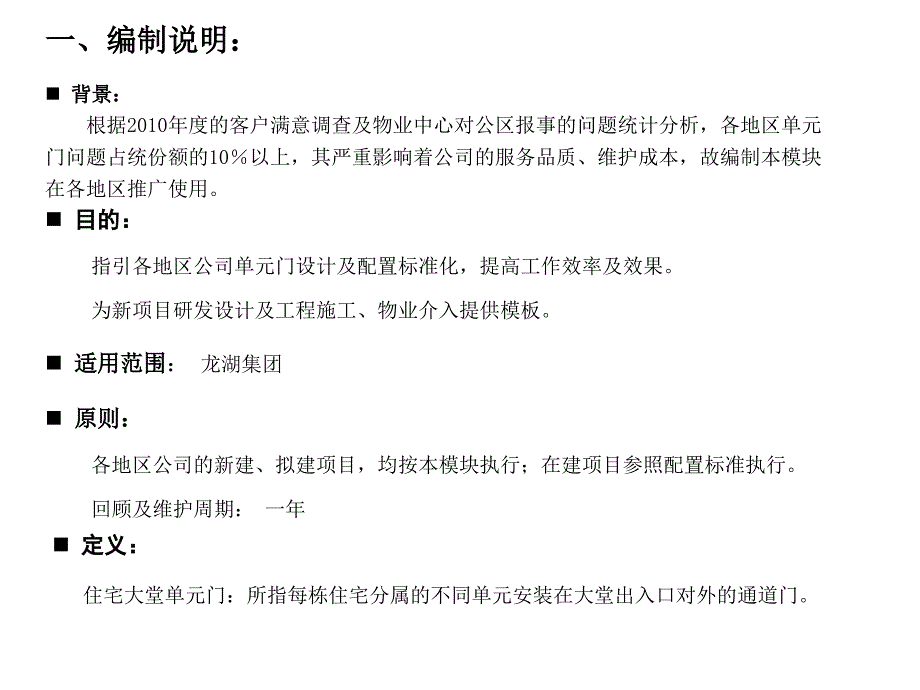

1、龙湖集团住宅大堂单元门设计模块目 录一、编制说明二、模块设计应用指南三、大堂单元门标准模块四、单元门节点大样五、附属配件及造价n 目的：目的：指引各地区公司单元门设计及配置标准化，提高工作效率及效果。为新项目研发设计及工程施工、物业介入提供模板。n 适用范围适用范围：龙湖集团n 原则：原则：各地区公司的新建、拟建项目，均按本模块执行；在建项目参照配置标准执行。回顾及维护周期：一年n 定义：定义：住宅大堂单元门：所指每栋住宅分属的不同单元安装在大堂出入口对外的通道门。一、编制说明：一、编制说明：n 背景：背景：根据2010年度的客户满意调查及物业中心对公区报事的问题统计分析，各地区单元门问题占统
2、份额的10以上，其严重影响着公司的服务品质、维护成本，故编制本模块在各地区推广使用。二、模块设计应用指南1 1、各各职职能部能部门门管理管理职责职责：1.11.1、项项目研目研发职发职能：能：在建筑设计阶段按照本标准编制设计任务书相关章节，并向设计单位交底；在建筑施工图阶段，审核单元门设计是否符合本模块标准，并出具符合本标准的施工图 纸；1.21.2、项项目工程目工程职职能：能：单元门施工组织及费用承担部门。1.31.3、物、物业业公司：公司：在建筑施工图阶段，审核单元门设计是否符合本模块标准；名称名称单元门设计尺寸单元门设计尺寸适用范围适用范围双扇门模块双扇门模块1800mm*2150mm1
3、公寓楼、洋房2、门洞宽度1900mm子母门模块子母门模块1500mm*2150mm1、只适用洋房2、门洞宽度1900mm二、模块设计应用指南二、模块设计应用指南2 2、单单元元门设计门设计原原则则2.1 2.1 单元大堂门宽度必须满足消防疏散宽度（单元大堂门宽度必须满足消防疏散宽度（1100mm1100mm）2.2 2.2 常开启扇宽度常开启扇宽度 900mm 900mm，高度，高度 2150mm2150mm2.3 2.3 构造形式采用构造形式采用“转轴转轴+液压闭门器液压闭门器”，满足高频次开闭功能，满足高频次开闭功能2.4 2.4 材质选用材质选用“钢骨架钢骨架+不锈钢或彩铝不锈钢或彩铝
4、钢化安全玻璃钢化安全玻璃”，颜色根据项目风格选配，颜色根据项目风格选配2.5 2.5 满足当地的保温节能规范要求满足当地的保温节能规范要求3 3、单单元元门选门选型型n双扇平开门模块：双扇平开门模块：一、构造形式：一、构造形式：电磁锁：安装在两门扇闭合处中部；闭门器：安装在门扇上部左右两侧；地弹簧转轴，取消液压控制功能；对讲门机（门禁）：安装在固定扇一侧；当固定扇旁为玻璃时，选用立柱式安装，为实体墙时，采用墙面嵌入式安装；大堂内开门：采用“按钮+红外感应”开门，按钮安装在大堂靠开启扇侧墙上，距地1300mm，红外感应器安装在单元门门框正上方；固定扇插销：大堂内侧明装门拉手：两个门拉手在关闭后
5、的间距大于100mm门扇：8mm钢化玻璃门扇框固定玻璃 防撞条二、配件参数见：二、配件参数见：附件1开启扇插销固定扇固定玻璃固定玻璃三、大堂单元门标准模块三、大堂单元门标准模块11111111n子母门模块开启扇插销固定扇一、构造形式：一、构造形式：电磁锁：安装在两门扇闭合处中部；闭门器：安装在门扇上部左右两侧；地弹簧转轴，取消液压控制功能；对讲门机（门禁）：安装在固定扇一侧；大堂内开门：采用“按钮+红外感应”开门，按钮安装在大堂靠开启扇侧墙上，距地1300mm，红外感应器安装在单元门门框正上方；固定扇插销：大堂内侧明装门拉手：两个门拉手在关闭后的间距大于100mm门扇：8mm钢化玻璃门扇框防撞
6、条二、配件参数见：二、配件参数见：附件1三、大堂单元门标准模块三、大堂单元门标准模块四、节点大样四、节点大样-不锈钢门不锈钢门内置钢矩管骨架单元入户门节点单元入户门节点转轴转轴转轴四、节点大样四、节点大样-不锈钢门不锈钢门单元入户门节点单元入户门节点1150*50*4钢方通(热浸镀锌，表面喷涂)压线 JM6079硅酮密封胶6MM钢化玻璃压座 JM6078B涂料颜色与主楼型材同色。外包2mm钢板折件(表面喷涂)150*50*4钢方通(热浸镀锌)100*50*4钢方通(热浸镀锌)2mm钢板折件(表面喷涂)8MM钢化玻璃硅酮密封胶6MM玻璃垫块单元入户门节点单元入户门节点2四、节点大样四、节点大样-
7、不锈钢门不锈钢门8MM钢化玻璃硅酮密封胶6MM玻璃垫块100*50*4钢方通（热镀锌）1.5mm钢板折件(表面喷涂)1.5mm钢板折件(表面喷涂)安装电磁自动锁1.5mm钢板折件(表面喷涂)100*50*4钢方通(热浸镀锌)单元入户门节点单元入户门节点3四、节点大样四、节点大样-不锈钢门不锈钢门地弹簧转轴外包1.5mm钢板折件(表面喷涂)150*50*4钢方通(热浸镀锌)转轴100*50*4钢方通(热浸镀锌)1.5mm发纹不锈钢单元入户门节点单元入户门节点48MM钢化玻璃硅酮密封胶6MM玻璃垫块2mm钢板折件(表面喷涂)100*50*4钢方通(热浸镀锌)单元入户门节点单元入户门节点7四、节点大
8、样四、节点大样-不锈钢门不锈钢门单元入户门节点单元入户门节点6压座 JM6078B硅酮密封胶6MM钢化玻璃压线 JM6079150*50*4钢方通(热浸镀锌，表面喷涂)150*50*4钢方通(热浸镀锌，表面喷涂)压线 JM6079硅酮密封胶6MM钢化玻璃单元入户门节点单元入户门节点5压座 JM6078B四、节点大样四、节点大样-铝合金门铝合金门单元入户门节点单元入户门节点1单元入户门节点单元入户门节点2单元入户门节点单元入户门节点3四、节点大样四、节点大样-铝合金门铝合金门五、附属配件及造价五、附属配件及造价名称名称型号型号参数参数生产厂家生产厂家品牌品牌单价单价图片图片磁力锁磁力锁ML-SH
9、011、电源 DC12V2、吸和电流500mA3、标准吸力350KG深圳金凯金凯300元/套闭门器闭门器GMT-P1751、停住区间:90 1802、牵引力120KG3、闭门速度180 15和15 0间可调台湾皇冠GMT150元/个地弹簧式转轴地弹簧式转轴 AD1211承重130KG广东雅洁五金有限公司雅洁320元/个n不锈钢门扇框：不锈钢门扇框：内衬100*50*4钢方通(热浸镀锌)，外包1.5mm钢板折件(表面喷涂)；n 固定框固定框150*50*4钢方通(热浸镀锌+表面喷涂)，外包1.5mm钢板折件(表面喷涂)n磁力锁附着框磁力锁附着框80*30*1.5mm钢板折件(表面喷涂)综合价格：1821门综合单价6400元，1521门综合单价6000元
