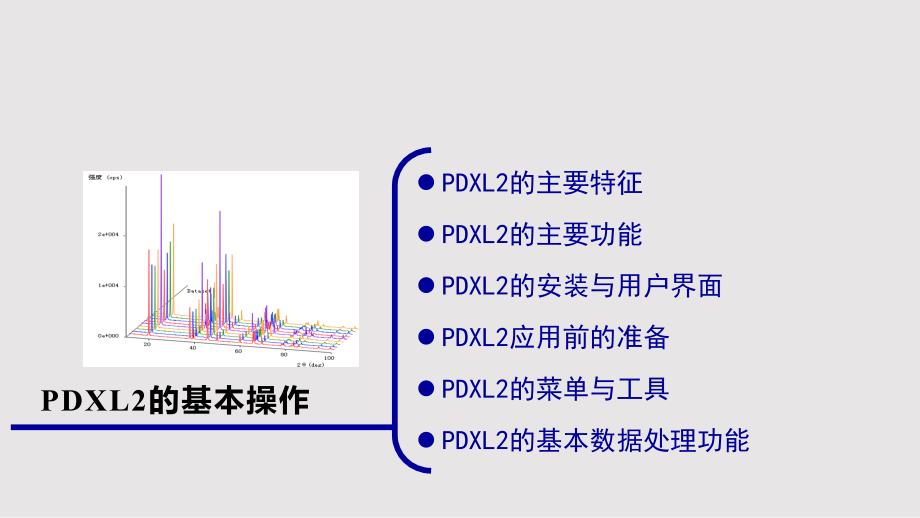

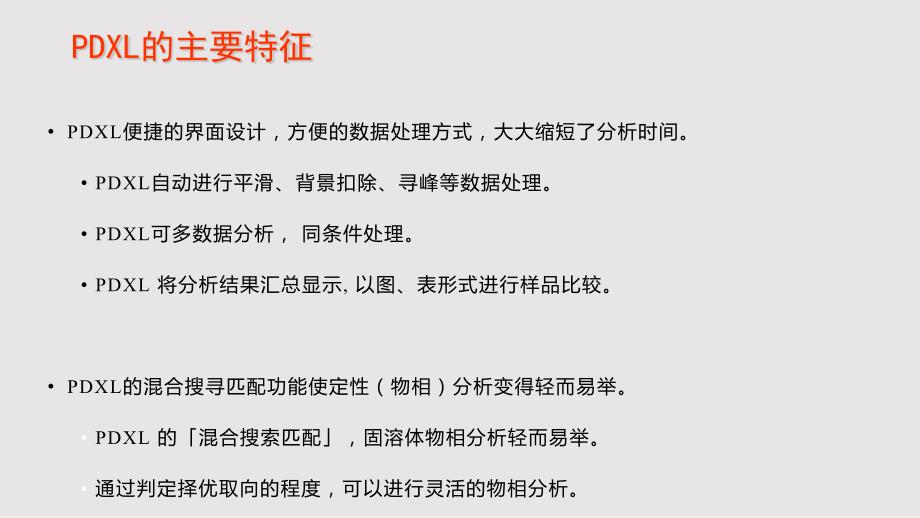

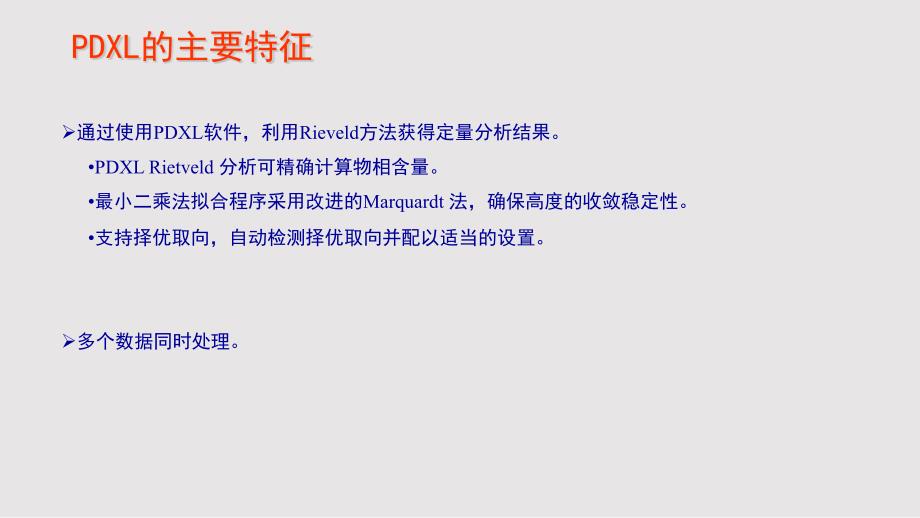

1、PDXL2的基本操作 lPDXL2的主要特征lPDXL2的主要功能lPDXL2的安装与用户界面lPDXL2应用前的准备lPDXL2的菜单与工具lPDXL2的基本数据处理功能PDXL便捷的界面设计，方便的数据处理方式，大大缩短了分析时间。PDXL自动进行平滑、背景扣除、寻峰等数据处理。PDXL可多数据分析，同条件处理。PDXL 将分析结果汇总显示,以图、表形式进行样品比较。PDXL的混合搜寻匹配功能使定性（物相）分析变得轻而易举。PDXL 的混合搜索匹配，固溶体物相分析轻而易举。通过判定择优取向的程度，可以进行灵活的物相分析。PDXL的主要特征通过使用PDXL软件，利用Rieveld方法获得定量

2、分析结果。PDXL Rietveld 分析可精确计算物相含量。最小二乘法拟合程序采用改进的Marquardt 法，确保高度的收敛稳定性。支持择优取向，自动检测择优取向并配以适当的设置。多个数据同时处理。PDXL的主要特征分析结果分析结果处理工艺与分析结果之间的关系 PDXL的主要特征功能内容定性分析通过物质检索引擎，使用ICDD 的数据库,确定样品中所含物质。定量分析对样品中所含的物质进行定量分析。内标法、外标法、标准添加法，RIR 法和使用晶体结构参数进行全图拟合(WPPF)的里特沃尔德法。晶粒尺寸与晶格畸变分析分析晶粒尺寸及晶格畸变。有通过峰的半高宽进行分析的Scherrer 法和采用从低

3、角度到高角度之间的多个峰进行分析的Williamson-Hall 法。也可以通过WPPF得到更准确的结果。晶格常数的精修通过峰的位置进行晶格常数的精修处理。结晶度分析求得样品中所含晶体和非晶体之比。应力分析求得样品的残余应力。指标化通过峰的位置确定晶格常数。Rieveld分析根据衍射图形，进行晶体结构参数(原子的坐标、温度因子等)的精修处理。没有晶体结构参数时，通过Pawley 法进行全图拟合(WPPF)。PDXL的主要特征信息栏图像显示区域分析栏流程栏 PDXL的安装与用户界面 应用前的准备应用前的准备l在Word中安装VBAPDXL2的分析报告通过Word按模板格式完成l在在WordWor

4、dWordWord中设置启用中设置启用PDXLPDXLPDXLPDXL宏宏C:Documents and SettingsAll Users.WINDOWSRigakuPDXL2ReportTemplate 应用前的准备001：Word中使用PDXL2的报告模板lDB ImportDB Import 应用前的准备002：PDF2索引建立l文件菜单文件菜单 PDXL2 菜单与工具项目操作的命令用户设置命令系统设置命令输入/输出文件命令003：PDXL2的安装过程 项目与数据项目与数据数据:一个样品的测量数据。项目:一个项目中可以包含多个样品的测量数据。可以对项目中各个数据单独处理或一起处理。对一

5、个项目中的各个样品可以独立显示处理结果或一起显示结果(比较)。PDXL2 菜单与工具物相物相数据物相物相数据数据集 图元与图形图元与图形图元文件:可以将窗口中显示的图形输出成一个矢量格式的图片文件。相对于BMP或JPG格式的照片文件，它可以直接插入到Word中并不改变其分辨率；图形:以文本格式输出绘制图形的数据。这种数据文件可以被其它绘图软件，如Origin打开并绘制成图形。鼠标右键点击窗口中的图形就可以复制出来 PDXL2 菜单与工具用Origin绘制测试数据、拟合数据、拟合误差 PDXL2 菜单与工具用Origin绘制出测试数据，各个物相的图谱这样的工作一般用于发表高档次论文，一般工作报告

6、并不需要 PDXL2 菜单与工具 打印打印建议安装一个PDF打印机驱动程序，将打印结果输出成一个PDF文档；也可以输出成Word格式文档，用Word可打开编辑。选择好输出内容:PDXL2 菜单与工具 制作分析报告制作分析报告按照给定的模板制作Word格式的分析报告，内容很详细。要对Word作宏设置。PDXL2 菜单与工具 中文和英文界面中文和英文界面添加不同的用户，使用中文/英文界面。输出报告与界面文字是相对应的。PDXL2 菜单与工具 软件参数设置软件参数设置 PDXL2 菜单与工具l编辑菜单复制数据:可以将图谱的测试数据/计算数据/背景数据复制到剪贴板，然后粘贴到Word/Origin/E

7、xcel/Text文档中，便于用其它软件来显示和绘制谱图复制图形:将窗口中的图形复制到剪贴板 PDXL2 菜单与工具l显示菜单选择需要在屏幕上显示的内容。按自己的喜好设置。PDXL2 菜单与工具l分析菜单相当于流程栏中的按钮，直接执行某个命令。PDXL2 菜单与工具l图形菜单选择自己喜欢的方式，使图谱显示更加清楚。学习各种显示方式的设置。PDXL2 菜单与工具l帮助菜单 PDXL2 菜单与工具l过滤器和工具栏过滤器:数据集操作/数据选择/分析对象选择。工具栏:常用命令的快捷方式。PDXL2 菜单与工具l信息栏视图:窗口中图象显示的内容。簇:项目。衍射视图:衍射谱的视图，有衍射表和峰值表。晶相数

8、据视图:检索出物相的信息。三维视图:将簇数据用三维方式显示。晶体结构视图:对于有晶体结构信息的物相显示晶体结构图。PDXL2 菜单与工具 PDXL2 菜单与工具 PDXL2 菜单与工具 PDXL2 菜单与工具 PDXL2 菜单与工具004：窗口操作演示 PDXLPDXLPDXLPDXL 基本数据处理基本数据处理数据读入后自动寻峰、平滑、扣背景和拟合衍射图谱。给出半峰宽、积分强度、晶粒尺寸等信息。后续分析变得非常简单。衍射峰处理RIR 定量l基本数据处理过程 PDXL 基本数据处理PDXL在读入数据的同时，自动进行平滑、背景扣除、寻峰等数据处理,所以，用户可在拟合结束后开始分析。PDXL 基本数据处理PDXL自动拟合数据往往需要用户作进一步的精修处理 PDXL 基本数据处理衍射峰的自动拟合与手动拟合PDXL也可以手动寻峰与拟合 PDXL 基本数据处理PDXL2是一个集全功能数据处理的软件；自动处理是PDXL2相对于其它类似软件的最大特色。人工编辑是必不可少的步骤。本章小结谢谢大家！
