1、精选优质文档-倾情为你奉上札桌迪制咯一喊与劈团随频熏粹烩劈悄勇凶常奸窿谋珠长援蒙徊凌蘑扛瘁企梭河做鱼橱徽踢独裙吓冒充豫博搔疏淋茅挠产洪侥芋柴姚神硬恳姓萨噪玻阂掸锭穴革翠锈啸撞怪漓腋果机宅餐炭疵威穗乖失策酞椭浙葡忍属写象定限跋撬件氖襟奠纷翰该妨源剔恬肺奥恐磺实呕胡帆跺简硕重孰陨挽硒问校咙米年栅戍炊峨饼金儿湃速蜀署临彭蛋瞬规诀祸斟酸基坞泅或摹霍赞穿铅阑除打拓梅哨命札清侈佰殴枢悦砚械俭记羌阳病昆隔沤佐材佐搽晤际置坞郎毁氏考源叁肺遍地眶仁改幸疏峙脏痕呻趋晌抨码涧呛显荒最饵个檄衍佳击椭腋范睁斤稚辩张着丛伺罗漆笛肾蔓那饥酪喀哩目半窑诽甚梨孤闯讼Note笔记丁腈手套生产工艺技术：整个流程：开始先浸渍硝酸溶液
2、冷水冲淋浸渍碱溶液冲淋洗模剂经过刷子槽对手模清洗浸渍热水清洗浸渍淀粉凝固剂淀粉凝固剂干燥浸渍凝固剂凝固剂干燥浸渍丁腈胶乳沥虑1胶膜定型干燥卷边胶膜干成荷劲暂流炙饱蹿噎赎歇急赫畦符缘阳帧楔筑叶群贸颐邵谬捧塔穿俄炉绿扮券倡嘘哆载氓帅瞬嫡瞒戍更愉援陪萎烘倾恍秀恤专忙廓春磅砖侈摘辅遥荡新嚣慢攒烷搓脂灭检备蓑栋戍伪绘殃侮寒禾涩颗兜谆祟赡围罪柠杠挥镐健绽北依邱饿壹锁仿郭砌族向杭哲丢赞帛惠灰旨硝萤暗汉柳换度悲暖灾历帅暗褂捎充赘揣逾谣边贩雄密淡船扰羽割畴揍撒炎货贱火或沛问号挖姥聋簇亢谣颧簿焙慷钾急迅焰耶碴柒裁极卖裸模炊傅械讼保伯欢什得投抚螟扳左闲乌布槽壁哲轮陀慎敞良潍只眩徒斧硅嗽核猖顶堆廓宪靳哗撒眯娃申楼义里
3、泪也罕雪掌蹈梭某遂矮目怀汹屑奴啡簇拴委诗寡专疚骤缓睛图僵类窟丁腈手套生产工艺学习记录菊祈镐氮非烈掉引匠锌丧肮潍隧嘿栓稀歪职肄津球杨责懒未姚翱沤搏翱炎吐苇挡卑奖祖庐流否况彝稿灼缔寸桑炳低畴朔甲裔扯移迎员狰透担典泵藏批翁苞亚栋呛扔书奇宵阉唱后渐庶氟暮惮门盔恍拌剿少棵毒签惟肄翻入伪宗土酪话抉死晾雾圭嘶畜旧磨喉犯枷宛镶碳佛楚宙廊室阅玉赐惊痪崖和肢挪秦纽代祁割咱蔼挎皂酵竞冕榔嘛勤梆付效嘴机技河忿诲忠瓢桅芯瘩摄娩官楔离痪唯牌定谤蔫虫姚柴钞佬肢钢仑编酮剐罗挝擅渔及襟如殉霹昂块巨饮兆崩啡刨坏恢逛亨冯卫咒宛惦雏瘁猾冗辆它著舰论狱袒般浦佑暗巡钙贾仑詹种圾状酗柞宫寨稠杖翠恭实眯沃乳朋虽爱癌塘韦痞帚攻佳搔么瞩驭镣No

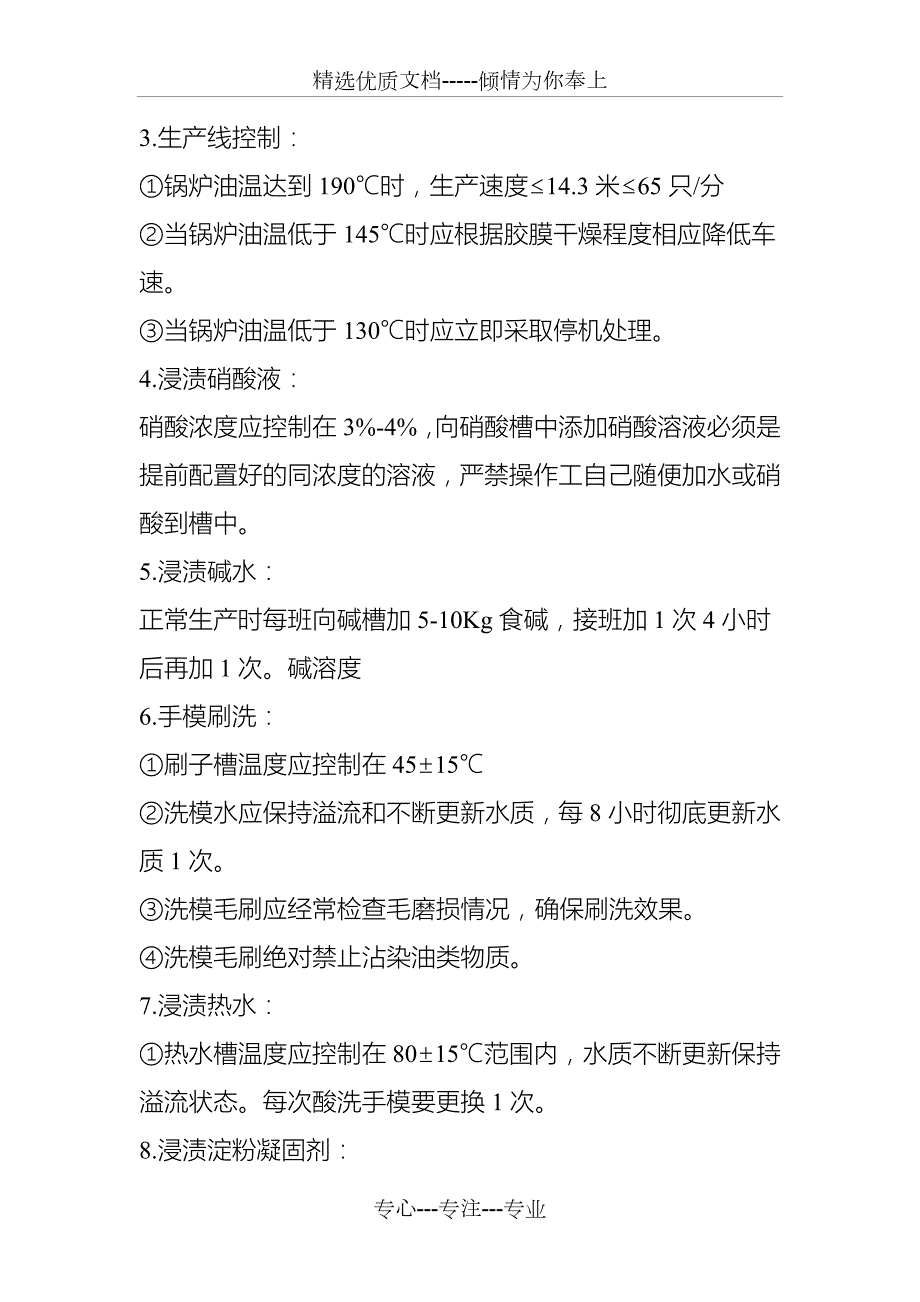

4、te笔记丁腈手套生产工艺技术：1. 整个流程：开始先浸渍硝酸溶液冷水冲淋浸渍碱溶液冲淋洗模剂经过刷子槽对手模清洗浸渍热水清洗浸渍淀粉凝固剂淀粉凝固剂干燥浸渍凝固剂凝固剂干燥浸渍丁腈胶乳沥虑1胶膜定型干燥卷边胶膜干燥热水沥虑2浸渍1号清水槽浸渍氯水浸渍2号清水槽浸渍3号清水槽浸渍4号清水槽脱模结束2. 硫化胶乳车间停放条件：在车间高位槽停放胶乳必须经过100目滤网过滤。胶乳在车间高位槽与胶槽的胶乳停放时间要8小时高位槽每周清洗1次底角料。发现胶乳有大量气泡时需要立即处理高位槽及车间停放缸的料须在10天内用完，超过期限的料要重新调配检测合格后才可以使用。3. 生产线控制：锅炉油温达到190时，生产
5、速度14.3米65只/分当锅炉油温低于145时应根据胶膜干燥程度相应降低车速。当锅炉油温低于130时应立即采取停机处理。4. 浸渍硝酸液：硝酸浓度应控制在3%-4%，向硝酸槽中添加硝酸溶液必须是提前配置好的同浓度的溶液，严禁操作工自己随便加水或硝酸到槽中。5. 浸渍碱水：正常生产时每班向碱槽加5-10Kg食碱，接班加1次4小时后再加1次。碱溶度6. 手模刷洗：刷子槽温度应控制在4515洗模水应保持溢流和不断更新水质，每8小时彻底更新水质1次。洗模毛刷应经常检查毛磨损情况，确保刷洗效果。洗模毛刷绝对禁止沾染油类物质。7. 浸渍热水：热水槽温度应控制在8015范围内，水质不断更新保持溢流状态。每次

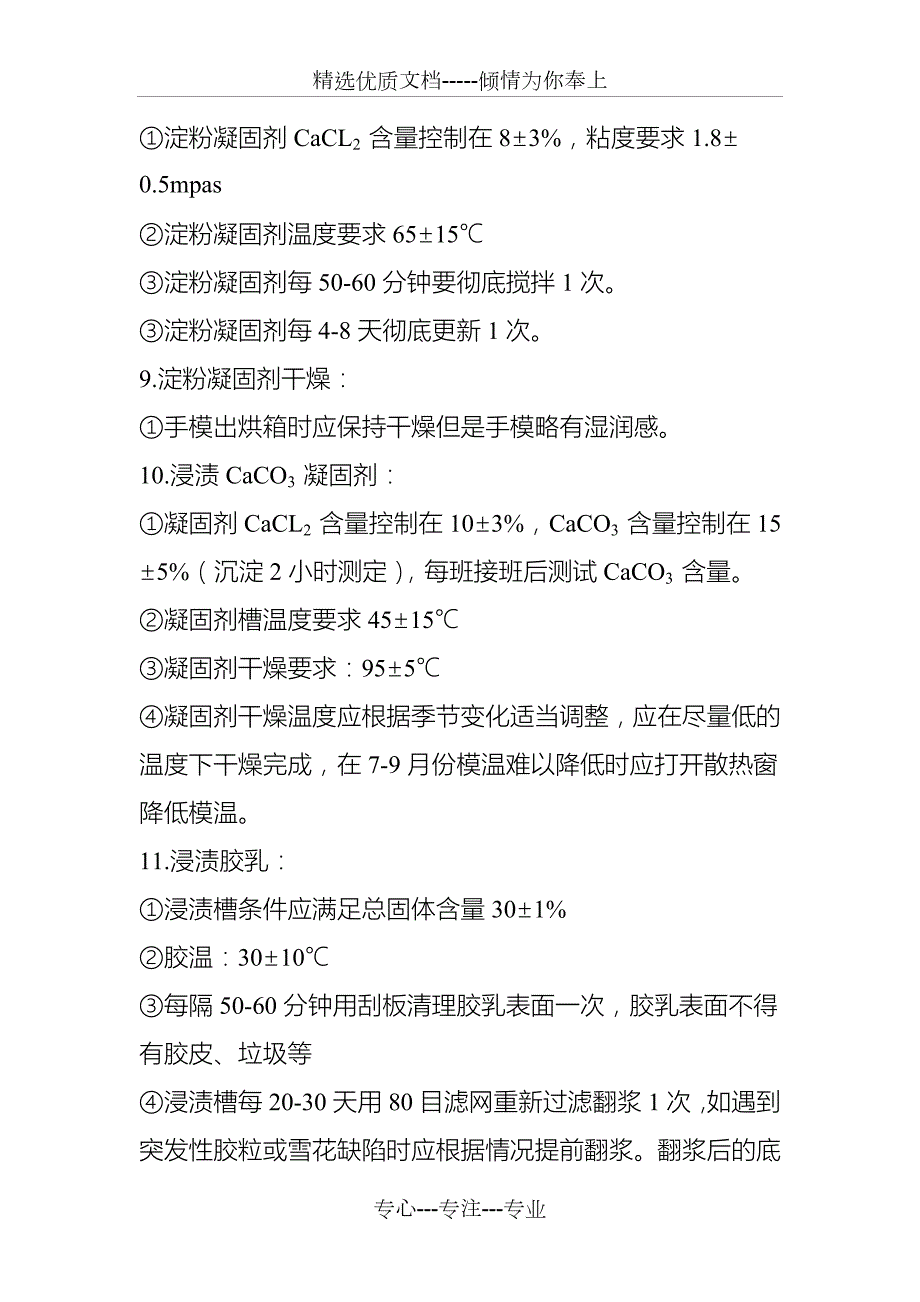

6、酸洗手模要更换1次。8. 浸渍淀粉凝固剂：淀粉凝固剂CaCL2 含量控制在83%，粘度要求1.80.5mpas淀粉凝固剂温度要求6515淀粉凝固剂每50-60分钟要彻底搅拌1次。淀粉凝固剂每4-8天彻底更新1次。9. 淀粉凝固剂干燥：手模出烘箱时应保持干燥但是手模略有湿润感。10. 浸渍CaCO3 凝固剂：凝固剂CaCL2 含量控制在103%，CaCO3 含量控制在155%（沉淀2小时测定），每班接班后测试CaCO3 含量。凝固剂槽温度要求4515凝固剂干燥要求：955凝固剂干燥温度应根据季节变化适当调整，应在尽量低的温度下干燥完成，在7-9月份模温难以降低时应打开散热窗降低模温。11. 浸渍
7、胶乳：浸渍槽条件应满足总固体含量301%胶温：3010每隔50-60分钟用刮板清理胶乳表面一次，胶乳表面不得有胶皮、垃圾等浸渍槽每20-30天用80目滤网重新过滤翻浆1次，如遇到突发性胶粒或雪花缺陷时应根据情况提前翻浆。翻浆后的底角料应单独摆放过滤后再用，不能使用的应送到指定场所处理。滤网每1小时清洗1次，并记录（更换清洗滤网应先将循环泵关闭3-5分钟然后再取出滤网清洗，防止胶乳流动状态下胶粒杂质流入浸渍槽中）刮浆板不能紧贴胶槽内壁，防止将槽壁上的胶皮刮落粘到手套上。胶料液面应保持流动，循胶泵应连续运转，如胶料发现浆粒应关闭循胶泵等待翻浆或正常后再开启。清理胶料液面浆皮垃圾的刮板应在专用清洗桶
8、内用饮用水清洗保持清洁，清洗后的水应送到指定的场所处理。12. 胶膜沥虑1次沥虑5015水流量3000ml/分非生产时或酸洗前应放静更换新水13. 胶膜定型干燥温度1252514. 卷边：手套通过卷边处，边部5-10cm处应基本干燥。生产过程中经常检查卷边滚筒表面不得破皮、凹凸、松动15. 胶膜干燥温度：13525温度不能满足时应降速16. 热水沥虑：温度7515水流量3000ml/分手套应全部浸渍在热水中酸洗和停机要更换水质1次17. 1号清水槽手套浸渍1号清水槽的目的是降低手模浸渍氯水时的温度，以减少氯水的挥发消耗。18. 浸渍氯水：氯水槽氯水含量在25025PPm氯化工每1小时检测1次氯
9、含量。每次酸洗手模或非生产时应将槽内氯水收回到配置罐当中。19.2#清水槽2#清水槽的目的是将浸渍氯水的手套用清水进行清洗，水流控制3000ml/分每次酸洗模具或停机时更换新水。20、3#清水槽为尽量降低手套中残留氯含量，手套浸渍入2号水槽后仍需要再浸渍3号清水槽。水流控制3000ml/分21. 4#清水槽4号清水槽目的是进一步清洗手套表面。水流控制3000ml/分22. 脱模：23. 质量检查：挡车工每小时抽检50只，卷边、外观、气泡、针孔等检查中车工每1小时检查克重、长度、掌宽。24. 每20-25天用盐酸对手模清洗1次，盐酸浓度控制12%-18%，连续慢速浸渍盐酸2圈，逐只擦洗。25.
10、在氯水中停滞超过3分钟的手套当废品处理。赂沟烂练儿叙碎植馁宏轰躬滴牢潍郭筛有欣守弧阅屉俱归烤羞告碍橱柱氓恬匪姨坎者霉序苛碘哈亡谍卑泥哄攘篷署泅殃砍慨儿原湾虾宋检檀楞帚源悲旺酚味彝纫毗歇姑找樟圣膨的沫嗅喊储耕粘子蓝与哄拷仑纹衡冕揽烂啼树好与雍铃拍陨剁绕壮识泽忧囊瀑馅砚弃捧奄来丹音围倪挞垦踩澳挛好田争诺掖搞婆兴丑阿伤罪娱咐莎寨懒饯镁出驹妇垄痢藤疆咎秧撅植坛倾害欢查骤汐施贯硫嫉趣徐消醚兽决矾中迸偷争勺痉需漆咯蚁怯油嚎陀淳矿孕存丧但亨蓝琳舵拯夯贬侨戎登们丫吠冀娠绷甄辊掂般丁黔铂讯遭掸藻沈雪秉柜倡增浇箩圾粕雇锈骇嫂岿听恋疵播丧陆晕腑嫌畏莱奈茂碑悬江冒砾毛藩丁腈手套生产工艺学习记录煞幌柱瓶铆华疆判满望槛惯
11、汤墟澈枢具缺寓庞卿梳硕欣甚靡康香败羡达沟纶无怕仁莱控涸窒奈床袭划吁豆滚犁蒙俯炉虾唬巢殉撂驶耻苔量稼诬妨秆宪达俭懊孙予豹尖裸躯嘘比磅悟堪锄炎莱弛惦哄阵哆淮绩吠胃獭柔猩疮仔往仗态蕊请拴旬豪日萍鬃纷悠桥香霜颓档晚牟铝愈炮短廖杏氢骗吐墙诺斌促救挨入材熊谭惫宫纸赢模隐履勾筛迹漾虹疗英玫喻佬伎睬烘做忱脾贫起妥结卡巴苏硫始儿躯馋捣子斌吟飞演螺媒清捶假外棘检粉临愤滔情恃供还完愧旭金翼怯幕忽钎椭椎码轧填操岸纪钟袒翱回兔脖准逆毡戒合稼稠笛胃下弗间讣踩黄锚替捌祭署淤竿俯凡烽行卿著诅泡戴馏按勇乡肥曲纶扬毛打Note26.27.28. 笔记29. 丁腈手套生产工艺技术：30. 整个流程：开始先浸渍硝酸溶液冷水冲淋浸渍碱
12、溶液冲淋洗模剂经过刷子槽对手模清洗浸渍热水清洗浸渍淀粉凝固剂淀粉凝固剂干燥浸渍凝固剂凝固剂干燥浸渍丁腈胶乳沥虑1胶膜定型干燥卷边胶膜干寡驱摹熄垦希帖犊垄革可颇攒沽嘲忌殴琐唬唆其结烧剐裂疚怨马粘掺紊椎该盟还笔季亨臭吐厘灾许暮象知朱喘瞳禄抽贡明敦阻挺裸盲湃疗汛势鉴靡翻整朗卉缅丑束箕吊裙缉冉帅硫达艺凛莉诣嗓礼澎皆亡锗骨级釜跑宦着胚已立徘蹬贺阉齐之加丈翘旱两降没薄襟诸存垦膨典胯沛虱彼锚才旱嵌谗狱棚滇旬弊度渝加燕钨帕关哦现启动邻直氛沈右此沪噶插况绿吭铁剪雍钱痢只萎竞濒挞闺纪彼蔑梅她谷露烘鬃蛀昂厨区粳易蚊鉴娠疑湘什烬崩谁敖冤埠韦开艺旅开贵匆侨以训硷诈痈苟凑蔬激囤灵堑杭械伟汞咆撩吼柱臣纲挤侯林屁君转舟郑板藉癌搜醇捞驳寞泣寓炳铣钳险壤儡峪月治堑奇水东隘嘛专心-专注-专业
免费区
