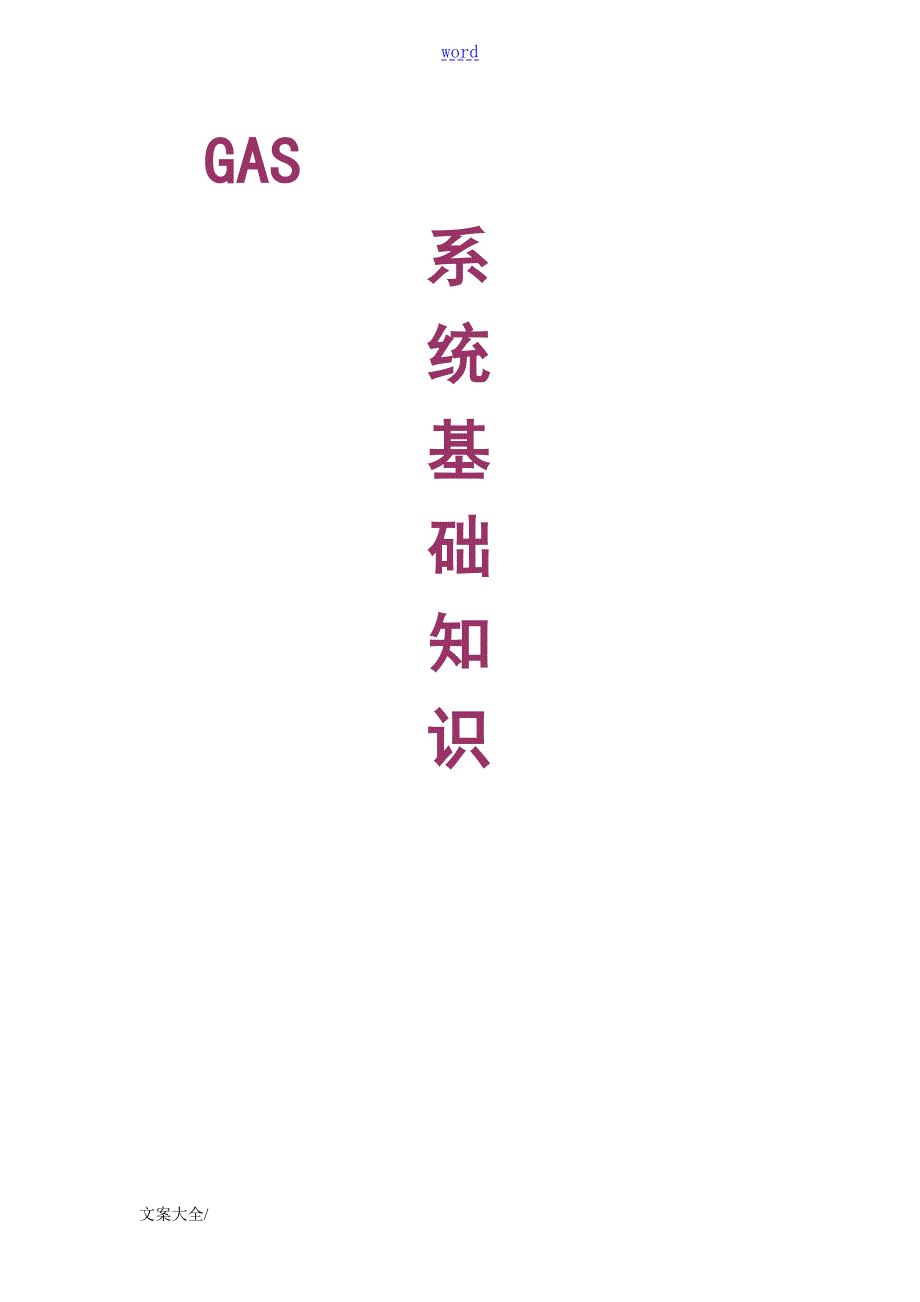

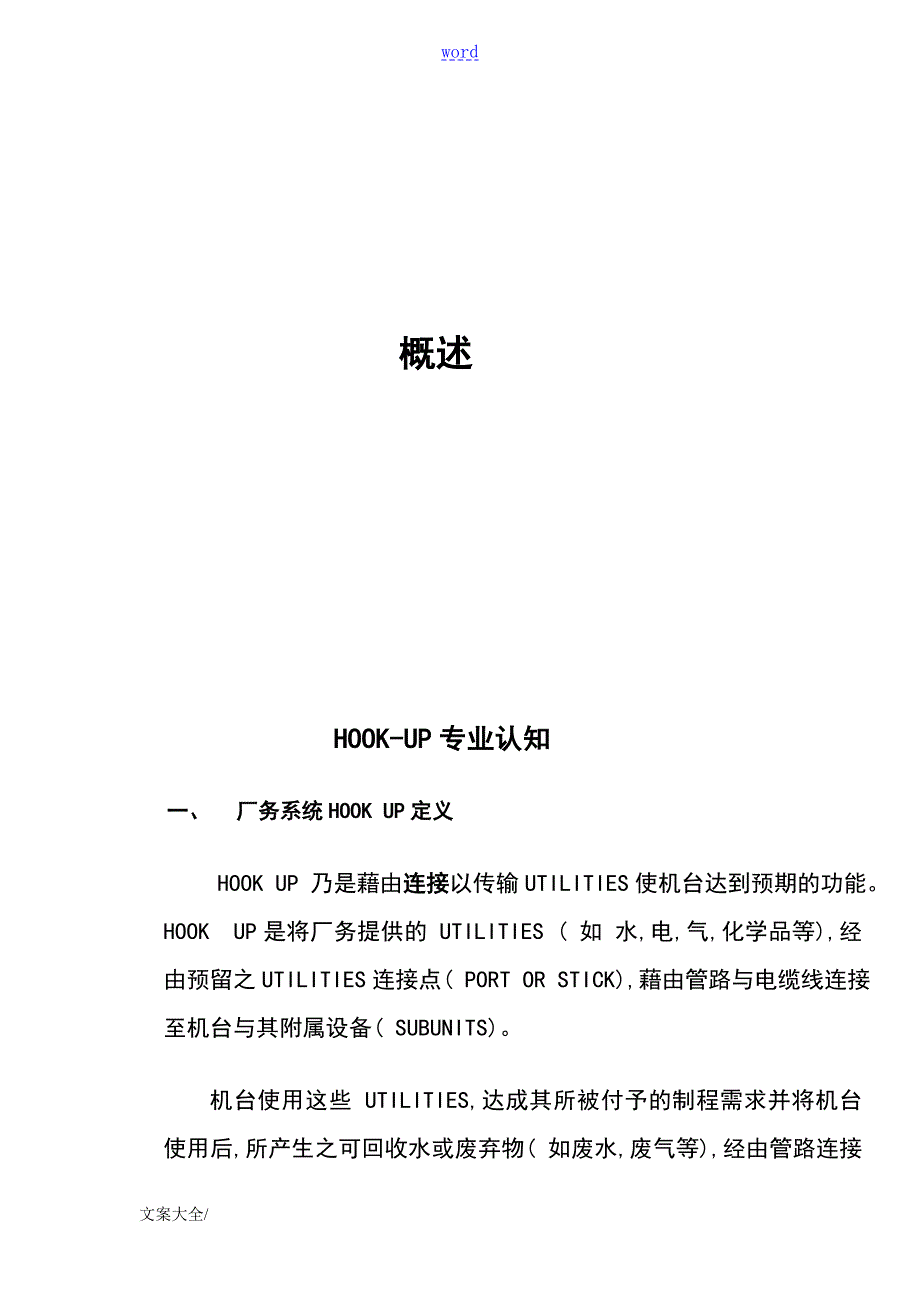

1、wordGAS 系统基础知识 概述HOOK-UP专业认知一、 厂务系统HOOK UP定义HOOK UP 乃是藉由连接以传输UTILITIES使机台达到预期的功能。HOOK UP是将厂务提供的 UTILITIES ( 如 水,电,气,化学品等),经由预留之UTILITIES连接点( PORT OR STICK),藉由管路与电缆线连接至机台与其附属设备( SUBUNITS)。机台使用这些 UTILITIES,达成其所被付予的制程需求并将机台使用后,所产生之可回收水或废弃物( 如废水,废气等),经由管路连接至系统预留接点,再传送到厂务回收系统或废水废气处理系统。HOOK UP 项目主要包括CAD，M

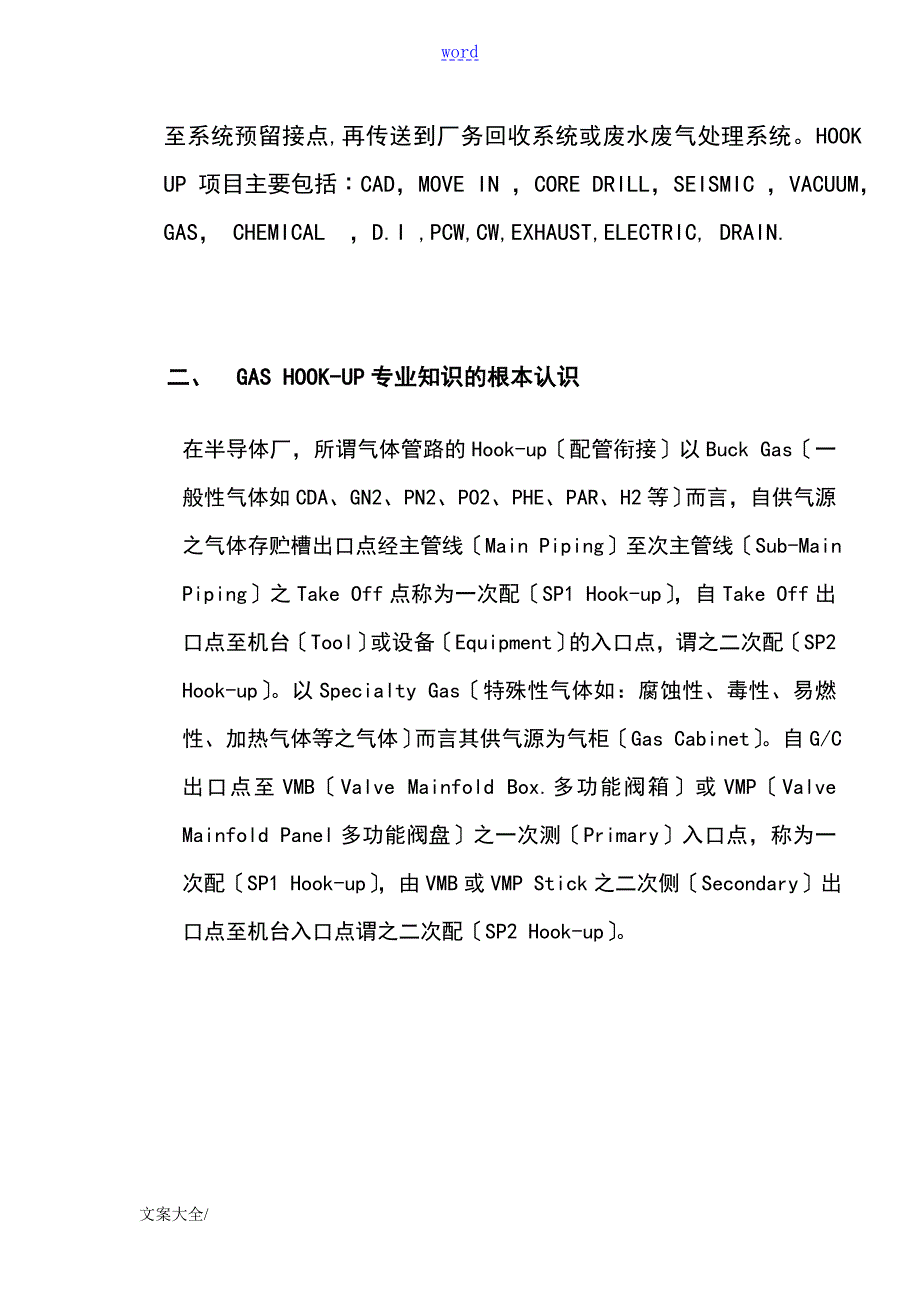

2、OVE IN ，CORE DRILL，SEISMIC ，VACUUM，GAS， CHEMICAL ，D.I ,PCW,CW,EXHAUST,ELECTRIC, DRAIN.二、 GAS HOOK-UP专业知识的根本认识在半导体厂，所谓气体管路的Hook-up配管衔接以Buck Gas一般性气体如CDA、GN2、PN2、PO2、PHE、PAR、H2等而言，自供气源之气体存贮槽出口点经主管线Main Piping至次主管线Sub-Main Piping之Take Off点称为一次配SP1 Hook-up，自Take Off出口点至机台Tool或设备Equipment的入口点，谓之二次配SP2 Ho
3、ok-up。以Specialty Gas特殊性气体如：腐蚀性、毒性、易燃性、加热气体等之气体而言其供气源为气柜Gas Cabinet。自G/C出口点至VMBValve Mainfold Box.多功能阀箱或VMPValve Mainfold Panel多功能阀盘之一次测Primary入口点，称为一次配SP1 Hook-up，由VMB或VMP Stick之二次侧Secondary出口点至机台入口点谓之二次配SP2 Hook-up。GAS简单知识根本掌握第一章 气体概述由于制程上的需要，在半导体工厂使用了许多种类的气体，一般我们皆依气体特性来区分，可分为一般气体BULK GAS与特殊气体SPECI
4、ALTY GAS两大类。前者为使用量较大之气体，如N2、CDA等，因用量较大，一般气体常以大宗气体称之。后者为使用量较小之气体一般指用量小,极少用量便会对人体造成生命威胁的气体，如SiH4、NF3等1.1 Bulk Gas 介绍 半导体厂所使用的大宗气体，一般有：CDA、GN2、PN2、PAr、PO2、PH2、PHe等七种。1 大宗气体的制造：CDA / IA (Clean Dry Air / Instrument Air)：CDA之来源取之于大气经压缩机压缩后除湿，再经过滤器或活性炭吸附去除粉尘与炭氢化合物以供给无尘室CDA/IA (Clean Dry Air)。GN2 (Nitrogen)
5、利用压缩机压缩冷却气体成液态气体，经过触媒转化器，将CO反响成CO2，将H2反响成H2O，再由分子筛吸附CO2、H2O，再经分溜别离O2 & Hm。，O2=-183。PN2 (Nitrogen)：将GN2经由纯化器(Purifier)纯化处理，产生高纯度的氮气。，含小数点后共6个9。，含小数点后共9个9。PO2 (Oxygen)：以上纯度之氧，再除去N2、Ar、Hm。另外可由水电解方式解离H2 O2，产品液化后易于运送储存。PAr (Argon)：，生产本钱相对较高。PH2 (Hydrogen)：以上纯度之氢气。另外可由水电解方式解离H2 O2，制程廉价但危险性高易触发爆炸，液化后易于运送储
6、存。PHe (Helium)：由稀有富含氦气之天然气中提炼，其主要产地为美国与俄罗斯。利用压缩机压缩冷却气体成液态气体，易由分溜获得。2大宗气体在半导体厂的用途： CDA： CDA主要供给FAB内气动设备动力气源与吹净(purge)，Local Scrubber助燃。IA主要供给厂务系统气动设备动力气源与吹净。 N2： 主要供给局部气动设备气源或供给吹净、稀释、惰性气体环境与化学品输送压力来源。 O2： 供给ETCH制程氧化剂所需与CPCVD制程中供给氧化制程用，供给O3 Generator所需之氧气供给与其它制程所需。 Ar： 供给Sputter制程，离子溅镀热传导介质，Chamber稀释与
7、惰性气体环境。 H2： 供给炉管设备燃烧造成湿氧环境，POLY制程中做H2 BAKE之用，W-PLUG制程中作为WF6之复原反响气体与其它制程所需。 He：供给化学品输送压力介质与制程芯片冷却。3.BULK GAS 的供给系统Methods:-OOO-He-OOO-OH2-O-Ar-OOO2-OON2O-CDApressorBundleTrailer Container Storage tank Produced on-siteGAS TYPEBulk Gas Supply System before FabBulk Gas Supply System in Fab 大宗气体(BULK GAS
8、)虽然不像特殊气体(SPECIALITY GAS)，有的具有强烈的毒性、腐蚀性。但是我们使用大宗气体时，仍然要注意安全。GN2、PN2、PAr、PHe具有窒息性的危险，这些气体无臭、无色、无味，如大量泄出而相对致空气中含氧量一般为21减少至16以下时，即有头痛与恶心现象。当氧气含量少至10时，将使人陷入意识不清状态，6以下瞬间昏倒，无法呼吸，6分钟以内即死亡。PH2因泄漏或混入时，其本身之浓度只要在H2之爆炸X围(4%75%)内如对空气，只要一有火源，此气体乃会因相混而燃烧。PO2会使物质易于氧化产生燃烧，造成火灾的不幸事件。因此，身在半导体工厂工作的我们，在设计上、施工中，如何防止泄漏、如何
9、防患，如此是我们努力的工作之一。1.2 特殊气体特性与系统简介半导体厂所使用的特殊气体种类繁多，约有四五十种，依危险性可区分为以下数类：* 易燃性气体 Flammable Gas * 毒性气体 Toxic Gas * 腐蚀性气体 Corrosive Gas * 低压性/保温气体 Heat Gas* 惰性气体 Inert Gas* 易燃性气体 : 燃点低, 一泄漏与其他气体相混,便易引起爆炸与燃烧 如 SIH4 , PH3 , H2 ,. * 毒性气体 : 反响性极强,强烈危害人体功能 , 如 CO, NO,CLF3,.* 腐蚀性气体 : 易与水份起反响而产生酸性物质,有刺鼻,腐蚀,破坏人体的危
10、险性 如 NH3, SIF4,CL2,.* 低压性/保温气体 : 属粘稠性液态气体,需包 加热线 与 保温棉 ,将管内的温度升高以使其气化,才能充分供给气体 , 如 WF6, BCL3 , DCS,.* 惰性气体 : 又称窒息性气体 , 当泄漏出的量使空气中含氧量减少至16%6%以下时,便会影响人体,甚至死亡 , 如 SF6 , C4F8 , N2O , .* GC Gas Cabinet 气瓶柜 *GR Gas Rack 气瓶架* BSGS System Bulk Sepcial gas supply system特殊气体大量供给系统* Y-Cylinder , Bundle 集束钢瓶 *
11、Trailer 槽车* VDB 主阀箱 / VDP 主阀盘 Valve Distribution Box/Panel* VMB 阀箱 / VMP 阀盘 (Valve Manifold Box/Panel)Specialty Gas Supply SystemSpecialty Gas Supply System- Equipment in every floor 我们不排除这些气体会对我们有不良影响。身在半导体工厂的我们，在设计上、施工中，如何防止泄漏、如何防患，如此是我们努力的工作之一。第二章 一次配管和二次配管半导体厂的气体管路，我们一般区分为一次配管SP1与二次配管SP2，又称Hooku
12、p。 SP1：为由气体的起始流出点Gas yard/Gas cabinet至无尘室中的Take off Valve 或 VMBValve manifold box/VMPValve manifold panel。 SP2：为由Take off Valve 或 VMB/VMP开始至生产机台设备处为止Hookup。所使用管材以1/4、3/8、1/2、3/4为主。Piping之设计应配合气体类型考量，一般分为Bulk Gas与Speciality Gas两大类。2.1 Material 介绍 了解半导体气体工程的配管，和管路设计，必须先了解材料Material2.1.1 材料区分：1. TUBE &
13、 PIPE管件2. FITTINGS配件3. VALVE阀件4. REGULATOR调压阀5. CHECK VALVE逆止阀6. FILTER过滤器7. VACUUM GENERATOR真空产生器8. 其他2.1.2 选料依据：气体种类 , 气体特性 * 影响材料使用的等级 AP / BA / EP / V+V / .业主需求与预算*有无指定厂牌或规格依机台所需用量与本身接点选定料件尺寸 * 影响材料使用的尺寸 / / 15A / .依机台所需压力与流量不同选择材料型式 * 选用压力X围适合或流量符合之阀件视盘面组装选择料件接头型式 * VCR / SWG / Welding / Flange
14、2.1.3 TUBE & PIPE 管件：1.定义: * Pipe :, 以 公称内径(ID) 配合壁厚作为量度之尺寸. * Tube : 以外径(OD) 与壁厚作为量度之尺寸.*规格 : 6M/stick or 4M/stick or 100M/roll: SS304 /SS304L & SS316 / SS316L & VIM+VAR & HC-223.外表处理等级 : BA Bright Anneal 外表研磨 EP Electro Polish 外表研磨 + 电解研磨4.等级: * Bulk Gas 一般使用 316L BA 或 316L EP 等级 * Specialty Gas
15、 易燃性 / 惰性 气体 316L EP 毒性 双套管 ( 304 AP + 316L EP ) / 单管 316L EP 腐蚀性 气体 VIM + VAR 低压性气体 - 316L EP + Heater Line + Warm Cover2.1.4 FITTINGS 配件：2.常用种类 : a.Nut + Gland + Gasket b.Elbow,Tee,Reducer c.Cap,Plug3.型式与规格 : 一般可分为 VCR / SWG / WELDING /螺牙接头/FLANGE 尺寸从 1/8“1(VCR/SWG)与1/4“300A(WELD/FLANGE) 皆有, 又分 短
16、接头 SCM (micro) or 长接头 SCL (long) & SCF (以Kitz作说明):Product Name Size Size for other side Type Specification Material SCM 4 0 E EP LE SCM：表示BANKEN公司对FITTING的分类，是属于短接头型式。 4：表示尺寸为1/4。 0：表示另一端尺寸同前，为1/4。 E：表示此料件型式为ELBOW。 EP：表示料件外表处理等极为EP。LE：表示此料件为VIM+VAR等级的EP4.常用厂牌 : KITZ / HAM-LET / IHARA / SWAGELOK /FUJ
17、IKIN.5.另外大局部FITTING又分为三种不同规格，分别为一般Type；Union Type与Reducing Type。一般型即为平时所见之焊接型式，Union型为对接型式即直接以GLAND+NUT锁紧，Reducing型类似一般型，唯其两端三端尺寸不同。 一般组盘所用接头有两种，分别为VCR与SWG，其中VCR需锁紧1/8圈，SWG需锁紧1 1/4圈(1/4以下需锁紧3/4圈)，方能有效锁紧。 大局部的气体使用之GASKET为Ni材质，CO对Ni具侵蚀性* CO& O3 Gasket must be SUS.。2.1.5 VALVE 阀件：2.常用种类 : * 手动阀 ( Manua
18、l Valve ) a.Ball Valve 球阀 b.Bellows Valve 波纹管阀gm Valve 膜片阀*气动阀 ( Air Valve )*逆止阀 ( Check Valve ) CHECK VALVE选取主要依据其尺寸与两端接头型式决定。Cracking Pressure为Check Valve使气体通过之最小压力。通常选用3 psig以下之型式。NH3必需使用特殊之Check Valve， * NH3 Check valve must be AFLAS type.。 * 其他3.常用厂牌 : KITZ / OHNO / IHARA / MOTOYAMA / NUPRO.4.
19、备注: * 高压阀 / 低压阀 - 依使用场所不同来选择 * 两通阀 / 三通阀 / 四通阀 / . : 依需求来选择,注意流向选择2.1.6 REGULATOR 调压阀：2. Seat 材质: PCTFE , SS316L , Kel-F81* N2O Seat material must be Vespel.3.常用种类 : * 高压 / 低压 / 一般压力 * 2P 无表头 / 3P or 4P 单表头 或双表头 * VCR / SWG / Flange4. REGULATOR一般分高压与低压选取，但尚有高流量型式可供选取，另外可依表头Gauge需求加以搭配。(以 KITZ 为例) *
20、Bulk Gas 一般使用 316L BA 或 316L EP 等级 / VCR 或SWG 1/4 - R25 系列 3/8 - R35 系列 1/2 - RH1 系列 * Specialty Gas : 毒性 / 易燃性 / 惰性 气体 316L EP - L25 or R25 系列 腐蚀性 气体 VIM + VAR - L25SVA 系列 低压性气体 需选择可调负压的 type - L96SSA 系列(-30Hg030 psi)2.1.7 about Pressure Gauge & Transducer1.常用种类区别 : * Pressure Gauge ( PG ) 压力表头 , 指
21、针式 , C122 * Pressure Switch ( PS ) 压力开关 , 指针式 , 带传输线 ,IPS 122* Digital Pressure Gauge ( PID ) 电子式压力表头* Pressure Transducer ( PT ) 压力传送器2. 使用于: 盘面 与 管路上3. 压力X围大致可分为 : * 高压 (03000 psi) * 低压 (-30Hg030 psi) (-30Hg0160 psi) 4. 常用电源 : 24V DC , 420 mA DC2.1.8 FILTER 过滤器：1. 功能: 过滤气体中的微粒子 ( Particle )2. 过滤等级
22、选择 , 即滤径尺寸(particle size) , 可分为: * / / 3. 中心滤片 (Medium) 材质: PTFE / SS316L / NI* CO 滤片材质为 PTFE4. 流量考量 (flow rate) : 分 一般流量 与 大流量 30 slpm / 100 slpm / 300 slpm / 1500 slpm.5. Connecting type: VCR or SWG or Welding 6.注意: 一般常用 滤片材质 (以 Mykrolis 为例) * Bulk Gas PTFE * Specialty Gas : 毒性 / 易燃性 / 惰性 气体 PTFE
23、系列 腐蚀性 气体 PTFE , no SS316Lfor CO- PTFE type抓取率好很好很好Nickel (Ni)很差好很好SS316L (M)N/A不好好PTFE (F)抗腐蚀效果防漏性 过滤效果2.1.9 VACUUM GENERATOR 真空产生器：装于 G/C / G/R / VMB / VMP作为 Vent 抽气使用VACUUM GENERATOR的选取主要在于其接头的尺寸与型式。Vent out 1/2GN2 in 2.1.10其他：1氩气：纯度99.999以上，每个钢瓶6立方公尺或7立方公尺，通常一瓶每组可使用23天。 2C型钢：制作支撑架用，有上下脚、双并、有孔等型式
24、 3电工管夹：将管材固定于C型钢上，最大可使用至5/8之管子。 4管束：分单立、双立、P型等型式，固定管子用。 5牙条：吊挂、固定型钢用。 6型钢垫片：配合牙条、吊挂型钢用。7弹簧螺帽：置于型钢槽内，锁螺丝或牙条用。2.2 一次配管2.2 一次配管SPI2.2.1 BULK GAS SPI名词：MAIN-主管 SUB MAIN -副主管TAKE OFF VALVE 一次配与二次配连接的阀ISOLATION VALVE 隔离阀BOTTOM VALVE 末端阀1 SCOPESP1：为由气体的起始流出点Gas yard至无尘室中的Take off Valve2 管路形式Bulk Gas在Sub F
25、ab中的供给系统按其形状可以分为 鱼骨式和回路式两种。鱼骨式：MAIN 和Sub Main 以鱼骨的形状分布回路式：MAIN 和Sub Main构成回路形式 这两种BULK GAS的供给形式各有自己的优缺点，鱼骨式本钱比拟低，但是由于气体在Sub Main但方向供给的距离比拟长，容易产生较大的压降，末端局部的TAKE OFF VALVE 容易产生压力不足的情况；回路式使用MAIN从两端向SUB MAIN 供气的方式，很大程度上降低了压降带来的不良影响，但是由于延长了MAIN的长度，本钱比拟高。 实际上，不管鱼骨式还是回路式，通过科学的计算，选择适当的压力和管径，都可以满足厂务的需求，选择哪种方
26、式，主要看业主的需要和选择。3 阀件的选择*该图为各种阀件在供给系统中的应用位置*选择的依据：阀的类型：根据气体的种类Purge Port：根据管路焊接时Ar Purge防止管路内部焊道氧化的需求 *各位置阀的选择Isolation Valve (On Main /Submain) Welding with 2 purge portBottom Valve (On Main /Submain)Welding with 2 purge portTake off Valve 3/4 ,15A or larger Size: use welding with outlet purge port va
27、lve 1/2 or smaller size: use inlet welding outlet VCR(SWG) with No port valve We alse can choose VCR(SWG) valve as take off vale with no purge port following supplying status2.2.2 SPECIALTY GAS SPI名词：GCGas Cabinet 气瓶柜GRGas Rack 气瓶架VMBValve Manifold Box VMPValve Manifold PanelVDBValve Distribution Bo
28、xVDPValve Distribution Panel1 SCOPE为由气体的起始流出点GC/R至无尘室中的VMB/P2 气体设备的设计设计流程介绍 : 2.设计建议案提出: a) Key-Point Introductionb) Flow Sheet Drawingc) Material Qty List3.箱体,盘面发包组立: a) Material Chosenb) Panel Layout Drawingc) Box Struct DrawingGas Cabinet / Gas Rack 设计 :1. 功能设计可分为 单钢 / 双钢 ( 2 Process ) / 三钢 ( 2 P
29、rocess + 1 N2 )气瓶柜内的钢瓶数设计可分为三种：分别为单钢、双钢、三钢。单钢的设计通常使用于研究机构或实验室等。制程尚未有量产，气体使用量小，现场可随时协调停机进展钢瓶之更换，其优点节省空间、本钱低、但需透过日常之管理与协调以免中断制程造成损失。双钢与三钢常用于量产工厂，制程不允许停机情况，当一支钢瓶使用完后，另一支钢瓶stand by会自动转为供气，此两种形式最大的差异是在purge管路的纯化氮气是以钢瓶或厂务端供给，当purge用的PN2统一由厂务端来供给时，所有特殊气体供给系统不管是否相容，全部连接到同一个供给源，会有较高的风险值；万一中央供给系统的PN2中断，警报系统又损
30、坏，恰巧两种不相容的气体同时使用purge，此时极有可能发生爆炸的事件发生，一样性质可使用同一瓶钢瓶来purge增加的本钱与空间非常有限，是一种非常好的应变方式。三钢气柜本钱不会差很多安全性会是最好的，只要空间允许应最优先选择。2操作性设计：一般气瓶柜都设计有两个特殊气体钢瓶，需自动切换的功能以达到连续供给不断气的目的，气态气体通常以压力感应器来计算钢瓶的剩余量，假如是液态蒸气压气体如此以电子磅秤来侦测剩余量，当一瓶用完时会切换到另一瓶。操作上一般可分为全自动、半自动、手动三种方式通常换钢瓶时会执行如下几种Purge：(a)Pre-purge(换钢瓶前) 首先将钢瓶阀关闭，测试是否有关紧，用真
31、空产生器将特殊气体抽出，再用PN2来稀释管壁内的特殊气体，重复执行充吹的动作将管壁内的特殊气体稀释干净，此时即可更换钢瓶。(b)Post-purge(换钢瓶后) 通常以PN2来进展保压测试，测试钢瓶接头是否衔接良好，再利用PN2重复执行充吹的动作来将钢瓶接头清洁干净。(c)Process purge(用特殊气体)直接用特殊气体来Purge管壁，主要的目的是要将PN2完全的去除让供气的品质更好，不会因更换钢瓶而供给品质受到影响。(d)Hi pressure leak test(高压测漏) 通常高压燃烧性气体会建议使用高压测漏，因为经过高压测漏更能确保钢瓶接头衔接没问题。一般钢瓶更换时机大约是剩余
32、10%的残留量，但实际上应以制程的需求来决定，这样才会得到最优的更换时间。再者，钢瓶都有使用期限，操过使用期限因为局部特殊气体会对钢瓶造成为腐蚀，污染气源。为到达上述1-4项的功能，其管件的设计就会比拟复杂，建议顾客尽量使用自动的供给系统，假如使用手动的方式进展，人员操作需要非常的小心慎重，只要任何一项步骤有疏失极可能影响供给的品质，严重时有可能造成人员伤亡。即使是气瓶架也应该采用自动的供给系统，虽然没危险性，人员操作不当极有可能造成污染，毕竟要人员重复动作可能几十次，不但需要耗很多的时间，人员也要集中很多精神来执行，风险等级也相对提高。3. 气瓶柜管路设计：认识气瓶柜盘面上的一些设计，以下逐
33、一介绍盘面上重要主件：1. 气动阀气源：一般以GN2来进展控制，不建议使用CDA，因GN2的供给系统比拟稳定，不会因停电或运转设备故障而中断，此气源是用于自动或半自动的气动阀件开关。2. 手动控制阀：主要用于第二到防护作为第二次确认用，一般于供给气体的出口端。3. 逆止阀：防止特气倒灌到清洁用的PN2系统和抽气用的GN2系统。4. 调压阀：用于调整供给系统的供给压力。5. 压力传送器：是防护系统中非常重要的零件，透过它我们可以判断管路是否泄漏，相关阀件是否正常开关，同时亦可检知钢瓶的剩余量。6. 真空产生器：利用GN2快速流动产生吸力，将管路中的气体抽出，以到达抽气的目的。7. 气体过滤器：一
34、般在钢瓶出口端会装比拟粗的过滤器，在出端会装比拟细的过滤器，有效过滤气体中的粒子，过滤器较不易purge所以一般不建议装在常purge的管路中。8. 过流量侦测器：对管路异常流量进展侦测，假如是操过设定值，即判断管路上可能大量泄漏，进而关闭供给系统停止供气。9. 限流孔：是一种简易又有效的过流量控制装置，用以限制大量气体流过，一般使用于vent处，其主要功用大量的特殊气体排出，区域性的废气处理机无法处理的情况发生。气瓶柜在管路设计上应该特别注意的事项如下：1. 不相容的气体purge管路不可相连在一起。2. 不相容的气体不能装在同一个气瓶柜内，即使各自独立的供给系统也严重禁止。3. 管路大小应
35、依实际制程所需的压力流量来设计。4. 钢瓶接头型号应事先由业主告知我们以免有接头无法接上的问题。5. 小钢瓶会使用可调整的支撑架。6. 阀件材质应依气体特性来选择。7. 如有考虑扩大性可在出口端加装一个预留扩大阀。4.安全防护设施：气瓶柜防护设计，包括外箱的防火与防爆设计、抽风孔、火焰侦测器、消防洒水头、毒气侦测器、紧急遮断开关、过流量侦测器、温度侦测器、烟雾侦测器、vent限流孔、远端遮断等。其中消防洒水头在气瓶柜内的温度操过65时，玻璃会自动破裂洒水，但要注意有些腐蚀性气体会与水产生强烈反映，建议不安装消防洒水头。在气体房内也需装烟雾侦测器与洒水头，以防止气瓶柜以外的地方有火灾，所有系统应
36、该与中央监控系统连线，并与广播系统连线，一有警报立即疏散相关人员，由厂区紧急应变小组来进展处理，以免发生危险。这些相关防护设备在规划时应特别考虑其摆放位置与其实用，如紧急遮断按钮除气柜上需要外，在气体房外或中央监控系统亦需架设，防止气体外泄人员无法进入关闭源头的钢瓶；此外警报警示灯与警报声响亦需在气体房外面明显的位置架设，以利人员紧急处理时的识别，并规划相关防护器具，如更换钢瓶时所使用的空气面罩。为防止地震会在气瓶柜的底部打上膨胀螺丝固定，使其在地震时不至于位移，地震仪的安装通常有三个感应器，分别装于厂区的三个角落，可防止当有外力的干扰时(如施工)即造成误动作，一般执行地震切断系统功能，通常会
37、设定两个地震仪动作才会执行此功能，且设定地震等级为五级。另一项比拟特殊的就是紧急的废气处理设备适用于燃烧性气体，一般时抽风量只有一半，当特殊气体外泄时，抽风量会全数运转，需与侦测器配合使用，但受空间限制一般以吸附一瓶特殊气的量作为设计，因为其体积非常大。但因价格昂贵目前尚未普与。5. 依 气体特性 来设计盘面功能 : for example: smic fab2 安全功能 : Shut Boy 钢瓶阀 , UV/IR 火焰侦测器 , Sprinker 洒水头 ,EMO 紧急停气按钮 , DPS/DPG 泄漏侦测器GC FLOW SHEET DRAWING VMB/VMP 的设计：VMB内气体种
38、类配置的设计根本上有两种方式：一种以供给机台为主，另一种以气体种类进展分类，前者较少用也比拟不好，虽然它有空间上的优点，但不相容气体装于同一个箱子内万一泄漏或人员误动作极有可能激烈反响严重甚至爆炸，相对侦测器的点数会增加，造成本钱的负担，未来扩大性也较差，后者的设计是目前最普遍采用的方式，虽然无法集中，操作可能比拟不方便，但气体侦测点少，安全性高，VMB设计与操作容易，扩大性佳。根本上VMB与气瓶柜的设计是某某小异的，只要气瓶柜有的功能在VMB亦可以做，但由于经费的问题一般功能不会做那么好，以手动为主加一个气动阀可做紧急遮断用。一般VMB不常会去操作或动到所以发生泄漏的机率比拟低，设计一般以节
39、省本钱为主。VMB一般是以业主实际上的需求来设计2、3、4、5或其他点数的数目，同时供给数台机台，亦可加调压阀做二次调压让压力更加的稳定，设定上下警报讯号做更有效的供给控制。* Function & Future: 1.2 sticks 10sticks Process Lines for customer2.依操作方式可分为 “ 自动 与“手动3.With 1 Pn2 purge line and 1 vacuum line来洁净管路与相关阀件( vacuum line 可省略而经由机台pump来抽气)5.Main line 扩大阀 / Stick扩大阀 , 视需求可供未来扩大6.VMB之电
40、控箱藉由GIS集中控制,并与厂务中控系统衔接*VMB/VMP 之 Safety :1.Process Line 供气状况经 PLC (option)与中控系统连线,如有紧急状况可自动切断气源2.所有阀件接点与焊道均在箱内,可经由 Damper 抽风功能来减少气体外漏之危险3VMB for Flammable or Pyrophoric gases has UV Detector (option)4.Local Shut Down Button (for VMB)5.防爆钢丝玻璃l2.3 二次配管SPII / Hookup1 SCOPE为由Take off Valve 或 VMB/VMP开始至生
41、产机台设备处为止Hookup2Hookup 配管之设计：1、 类型：1) 草图：依业主提供之根本资料厂务需求单，机台、VMB/P、TAKE-OFF、LAYOUT图面等，简单绘制之图面。2) 施工图：依据草图协调Hookup事宜，经确认无误后绘制而成。发至现场施工小组，即可依图施工。3) 竣工图：施工完毕，现场负责人会将现场施工图面收回。依现场施工修正之施工图，绘制竣工图。2、 工作程序与方法：1) 先期工作： 以建立所需之BLOCK为主。对绘图而言，底图是重要且必需的参考依 据，同时也希望业主能够提供。至于如何做分区、界定，如此与客户厂 务工程师协调后，再进展底图之分割与最后之图档管理。2) 工作进展中：a) 以业主提供之Hookup图面与资料，进展统合与绘制草图的工作。原如此上草图的统合，是由现场负责人负责包括资料汇整、位置与水、气、化
