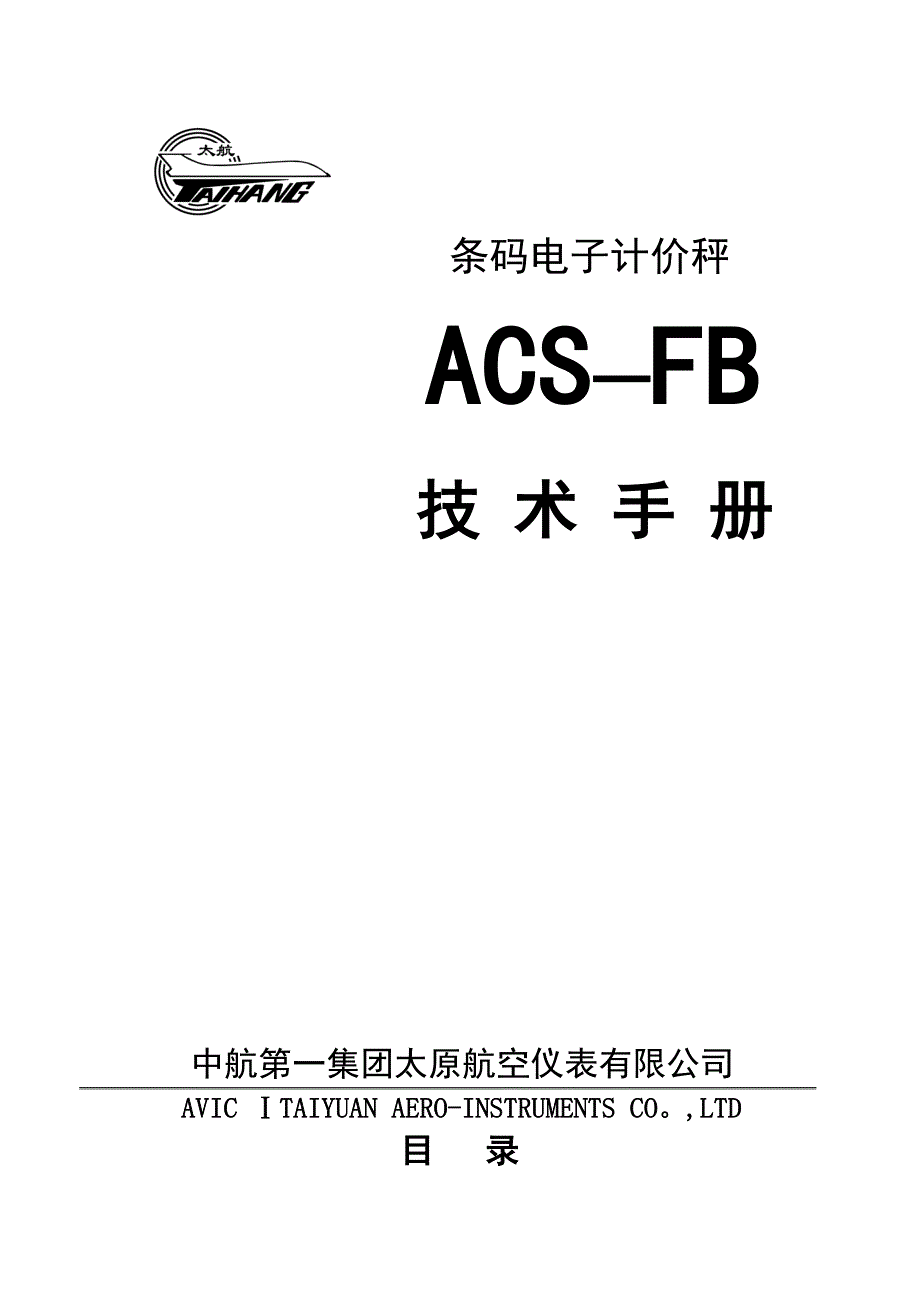

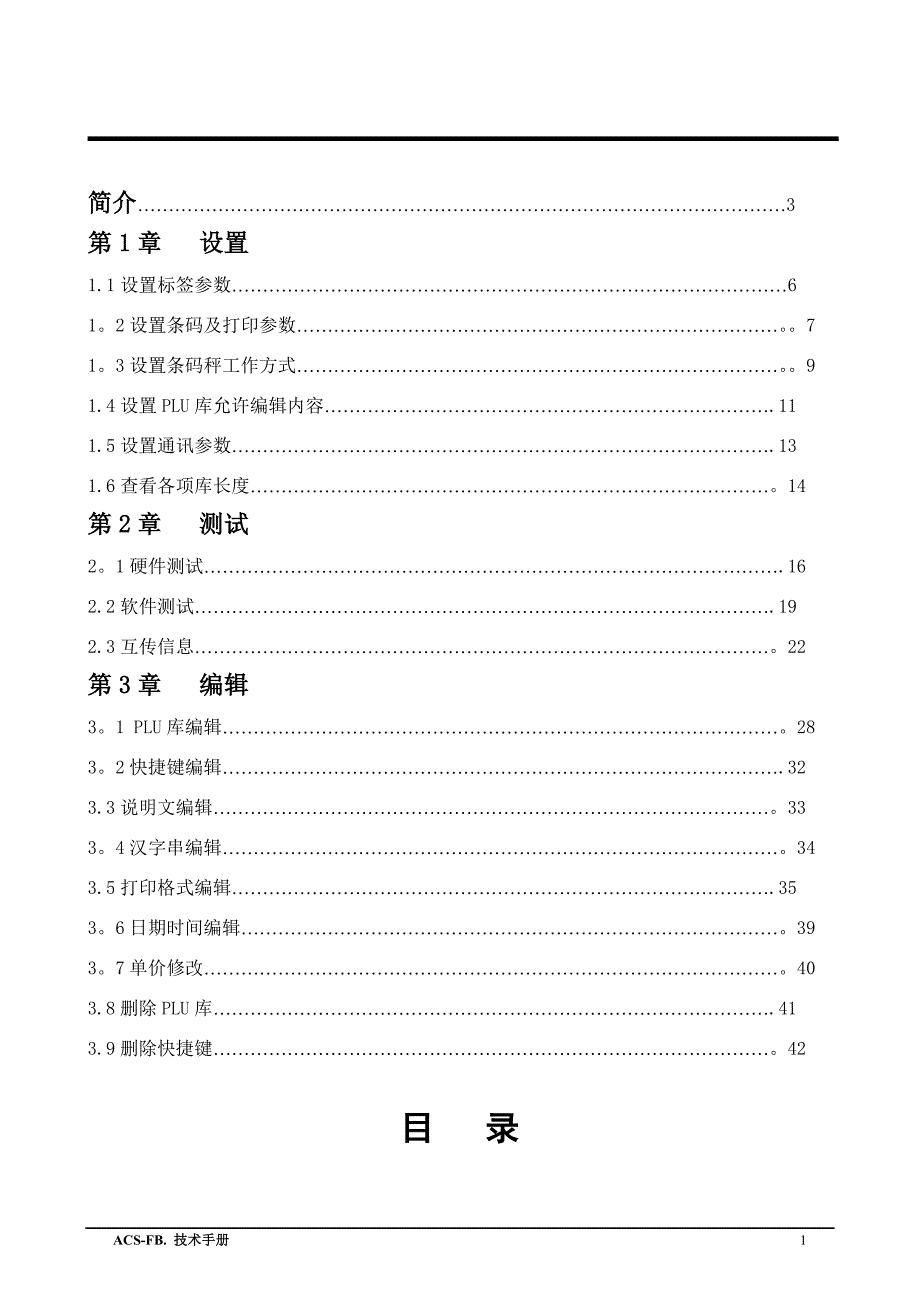

1、条码电子计价秤ACSFB技 术 手 册中航第一集团太原航空仪表有限公司 AVIC TAIYUAN AERO-INSTRUMENTS CO。,LTD目 录简介3第1章 设置1.1设置标签参数61。2设置条码及打印参数。71。3设置条码秤工作方式。91.4设置PLU库允许编辑内容.111.5设置通讯参数.131.6查看各项库长度。14第2章 测试2。1硬件测试.162.2软件测试.192.3互传信息。22第3章 编辑3。1 PLU库编辑。283。2快捷键编辑.323.3说明文编辑。333。4汉字串编辑。343.5打印格式编辑.353。6日期时间编辑。393。7单价修改。403.8删除PLU库.41

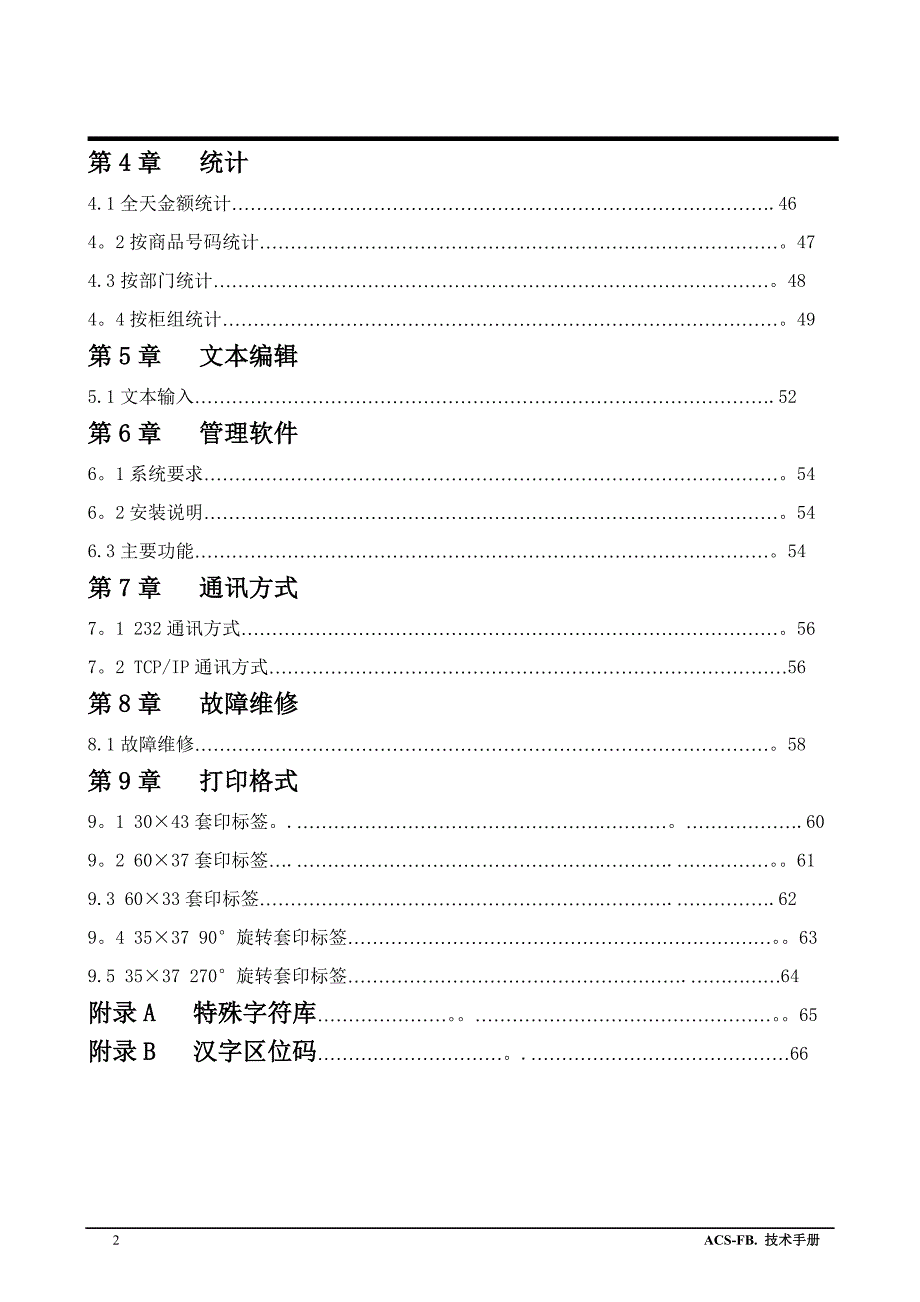

2、3.9删除快捷键。423.10删除说明文。43目 录第4章 统计4.1全天金额统计.464。2按商品号码统计。474.3按部门统计。484。4按柜组统计。49第5章 文本编辑5.1文本输入.52第6章 管理软件6。1系统要求。546。2安装说明。546.3主要功能。54第7章 通讯方式7。1 232通讯方式。567。2 TCP/IP通讯方式56第8章 故障维修8.1故障维修。58第9章 打印格式9。1 3043套印标签。.。.609。2 6037套印标签.。619.3 6033套印标签.629。4 3537 90旋转套印标签。639.5 3537 270旋转套印标签.64附录A 特殊字符库。6

3、5附录B 汉字区位码。.66ACS-FB. 技术手册 1ACSFB型条形码电子计价秤是中航第一集团太原航空仪表有限公司最新研制开发的新一代用于超市及连锁店使用的条形码电子计价秤。目前，条码技术已成为国际流行的一种自动识别技术，广泛应用于物品管理、货物流通等领域，在发达国家和地区已经普遍使用条码技术,而且正在迅速向世界各地推广。 我国发展和推广条码技术尽管起步较晚，但发展迅速，起点较高，已开始向国际接轨。目前中国的商业企业正处于一个调整和更新的阶段，正在向连锁化、规范化、集团化、效率化的国际大商业趋势靠近。采用商品销售管理系统的前提是使用条码技术,进入商场的商品必须采用条码，而用于前台售货、后台

4、加工或配送中心加工的散货的条码打印就需要条形码电子计价秤。ACSFB型条形码电子计价秤采用条形码制-国际物品通用代码EAN标准，标签装入方便、打印清晰，优美的流线型外观设计符合人体工学,坚固的底座设计保证了称量的准确稳定，并有强大的网络功能，符合我国国情，使产品功能定位较高，为客户提供了更多的便利.主要功能及特点：1。3000个PLU，PLU位数4-6位根据用户需要设定，PLU库编辑内容可通过设置开关选择。2.可根据商品类型，进行自动打印或多份打印。3。多个快捷键，方便了商品的调出。4.可根据用户需要，灵活的设置有关打印参数、条码方式及打印格式等。5.标签格式的设计简洁、方便。6。按PLU号统

5、计打印标签数及销售金额；可实现部门、柜组管理7.有255条说明信息及8个汉字串，用于打印广告、店名及配料等相关信息.8.具有多种折扣方式，可用于进行各种促销活动，可打印出折前金额及折后金额。9。具有RS232、TCP/IP两种网络方式,可根据用户需要选择.10.可手工或计算机编辑PLU库、部门、柜组、打印格式、快捷键、说明信息、日期时钟、汉字串等信息，并可通过网络进行下传、上传。11。可通过RS232口实现秤与秤之间互传有关信息。12.具有累计功能。条码秤工作参数出厂设置表项 目内 容设 置备 注标签参数标签纸长度（mm）43mm参见S01-01标签纸间距（mm）3mm参见S0102打印灰度1

6、0参见S0103条码及打印参数条码种类0(编码+金额） 参见S0201PLU位数4参见S02-02店内编码位数7参见S02-03打印格式1 (3043标准格式）参见S02-04条码秤工作方式重量单位0 (Kg)参见S0301单价单位0 （元/Kg）参见S0302金额是否四舍五入1 （舍去)参见S03-03单价是否允许变更1 （允许）参见S0304是否允许自动打印1 （允许)参见S03-05是否允许锁定1 (允许)参见S03-06是否允许折扣1 （允许）参见S03-07是否允许统计1 (允许)参见S0308条码文是否打印1 （允许）参见S03-09商品名称是否居中1 (居中）参见S0310缺省日

7、期方式4 （两种日期)参见S0311缺省有效日期101(保质期1个月）参见S0312PLU库允许编辑内容店内编码格式1 (纯编码)参见S04-01条码标识1234参见S04-02是否允许编辑计量方式1 (允许)参见S04-03是否允许编辑日期方式1 （允许)参见S0404是否允许编辑皮重1 （允许）参见S04-05是否允许编辑部门1 （允许）参见S04-06是否允许编辑柜组1 （允许)参见S0407是否允许编辑说明文1 （允许）参见S04-08是否允许编辑折扣1 (允许）参见S0409是否允许编辑单价变更1 （允许）参见S04-10通讯参数秤号01参见S05-01通讯方式0 （RS232)参见

8、S0502第1章 设 置目 录1。1设置标签参数。.61。2设置条码及打印参数71.3设置条码秤工作方式91.4设置PLU库允许编辑内容.111.5设置通讯参数。131。6查看各项库长度.14ACS-FB. 技术手册 51.1设置标签参数说 明键和显示进行秤的基本设置及功能项选择，简化手工编辑PLU库中的各项操作注：需要退出设置状态,可再次按模式键S 0 0 -模式0600按1，进入标签参数设置状态xx为原标签长度1输入S 0 1 - 01 XX设置标签纸长度（25200mm）例如：标签纸长度=40mm40输入40S 0 1 - 01 40标签纸间距(1-3mm）:指两标签之间的间隔，一般推荐

9、值为3mm例如:标签纸间距=2mm2输入S 0 1 - 02 2打印灰度（1-19）：指打印的清晰程度，从1到19，清晰度由低到高,一般推荐值为10例如:打印灰度=10S 0 1 - 03 1040输入10当所有内容设置完毕后，按结束键,退回设置初始状态S 0 0 -结束按模式键返回编码状态0.0 0 0 0 0.0 0 0.0 0 模式1.2设置条码及打印参数说 明键和显示进行秤的基本设置及功能项选择,简化编辑库中的各项操作注：需要退出设置状态，可再次按模式键S 0 0 -模式0600按2,进入设置条码及打印参数状态x为原条码种类2输入S 0 2 - 01 X设置条码种类0:编码+金额(不舍

10、分）1：编码+重量2:编码+单价3：编码4：编码+重量（5位）+金额(舍分）（18位码）5：编码+金额(舍分）6:编码+重量(5位）+金额（不舍分）（18位码）7：编码+金额(舍分）+重量（5位)（18位码)8：编码+金额（不舍分)+重量（5位)（18位码）9:1+重量+编码例如：条码种类选择编码+金额(不舍分）S 0 2 - 01 040输入0 PLU位数：4-6位例如:PLU位数=44输入S 0 2 - 02 4店内编码位数:612位例如：店内编码位数=7S 0 2 - 03 0740输入7注：需先设置店内编码模式，参见1.4设置PLU库允许编辑内容第1项说 明键和显示选择打印格式：15种

11、注:5种默认打印格式参见第9章打印格式必须设置标签纸长度，参见1。1设置标签参数例如：选择第2种打印格式S 0 2 - 04 240输入2当所有内容设置完毕后，按结束键，退回设置初始状态S 0 0 -结束按模式键返回编码状态模式0.0 0 0 0 0.0 0 0.0 0 1. 3设置条码秤工作方式说 明键和显示进行秤的基本设置及功能项选择，简化编辑库中的各项操作注：需要退出设置状态,可再次按模式键S 0 0 -模式0600按3进入设置条码秤工作方式状态x为原重量单位3输入S 0 3 - 01 X设置重量单位0Kg1g例如：重量单位= KgS 0 3 - 01 040输入0设置单价单位0元/Kg

12、 1元/500g 2元/100g例如：单价单位=元/Kg0输入S 0 3 - 02 0设置金额是否四舍五入0不舍 1-舍分例如：金额四舍五入S 0 3 - 03 140输入1设置单价是否允许变更0禁止 1允许注：PLU库中第15项设置为缺省方式时使用该设置例如：允许单价变更S 0 3 - 04 140输入1设置是否允许自动打印0禁止 1允许例如：允许自动打印S 0 3 - 05 140输入1设置是否允许锁定0-禁止 1-允许例如：允许锁定S 0 3 - 06 140输入1说 明键和显示设置是否允许折扣0禁止 1-允许例如:允许折扣S 0 3 - 07 140输入1设置是否允许统计0-禁止 1允

13、许例如：允许统计S 0 3 - 08 11输入设置条码文是否打印0不打印 1打印例如:允许条码文打印S 0 3 - 09 140输入1打印品名是否居中1-居中 0-不居中注：品名居中以10个汉字为基础，如不合适，可适当调整该元素的横坐标S 0 3 - 10 140输入1设置缺省日期方式 1 无日期2 仅包装日期3 仅有效日期4 两种日期（包装日期+有效日期）例如：缺省日期方式=4S 0 3 - 11 440输入4设置缺省有效日期:XX00/XX0100-天 01-月注：若有效日期以天为单位，最多99天；若有效日期以月为单位，最多99个月例如：缺省有效日期=38天S 0 3 - 12 3800模

14、式8300当所有内容设置完毕后,按结束键，退回设置初始状态S 0 0 -结束按模式键返回编码状态0.0 0 0 0 0.0 0 0.0 0 模式1. 4设置PLU库允许编辑内容说 明键和显示进行秤的基本设置及功能项选择，简化编辑库中的各项操作注：需要退出设置状态,可再次按模式键S 0 0 -模式0600按4进入设置PLU库允许编辑内容状态x为原店内编码格式4输入S 0 4 - 01 X设置店内编码格式0条码标识+PLU1编码例如：店内编码格式为条码标识+PLUS 0 4 - 01 040输入0设置条码标识注:当店内编码格式选择条码标识+PLU时输入例如：条码标识=22输入S 0 4 - 02

15、002是否编辑计量方式0-否 1是例如:编辑计量方式S 0 4 - 03 140输入1是否编辑日期方式0否 1-是例如:编辑日期方式输入1S 0 4 - 04 1是否编辑皮重0-否 1-是例如：编辑皮重S 0 4 - 05 140输入1是否编辑部门0否 1是例如:编辑部门S 0 4 - 06 140输入1说 明键和显示是否编辑柜组0否 1-是例如：编辑柜组S 0 4 - 07 140输入1是否编辑说明文0否 1是例如：编辑说明文1输入S 0 4 - 08 1是否编辑折扣0-否 1是例如：编辑折扣S 0 4 - 09 140输入1是否编辑单价变更0否 1是例如：编辑单价变更S 0 4 - 10

16、140输入1当所有内容设置完毕后，按结束键，退回设置初始状态S 0 0 -结束按模式键返回编码状态0.0 0 0 0 0.0 0 0.0 0 模式1.5设置通讯参数注：秤号必须是唯一的,不可随意变更,否则会引起网络瘫痪说 明键和显示进行秤的基本设置及功能项选择，简化编辑库中的各项操作注：需要退出设置状态,可再次按模式键S 0 0 -模式0600按5进入设置通讯参数状态xx为原秤号5输入S 0 5 - 01 XX设置秤号：0199例如:秤号=2S 0 5 - 01 0240输入2选择通讯方式0-232 2-TCP/IP例如：选择232通讯方式0输入S 0 5 - 02 0当所有内容设置完毕后,按

17、结束键，退回设置初始状态S 0 0 -结束按模式键返回编码状态0.0 0 0 0 0.0 0 0.0 0 模式1。6查看各项库长度说 明键和显示进行秤的基本设置及功能项选择，简化编辑库中的各项操作注:需要退出设置状态,可再次按模式键S 0 0 -模式0600按6进入查看各项库长度状态查看PLU库长度例如：PLU库长度=29696输入S 0 6 - 01 2969查看说明文库长度例如：说明文库长度=255S 0 6 - 02 255当所有内容查看完毕后,按结束键，退回设置初始状态S 0 0 -结束按模式键返回编码状态0.0 0 0 0 0.0 0 0.0 0 模式ACS-FB.技术手册 13第2

18、章 测 试目 录2.1硬件测试。162。2软件测试.192.3互传信息.222.1硬件测试说 明键和显示进行秤的调试及软硬件各方面测试注：需要退出测试状态,可再次按模式键C 0 0 -模式9999按1进入硬件测试状态C 0 1 - 00 1输入1.重量调试显示初始值及重量内码，如重量内码显示不为零,可按置零键1输入C 0 1 - 02347 000000l 单分度值秤 3Kg、6Kg、15Kg调秤l 进入调秤状态去皮C 0 1 - CAL01 00l 放上满载标准砝码，输入满载重量值例如：满载重量值=6Kg6C 0 1 - CAL01 06l 待显示稳定后，确认满载重量值输入C 0 1 - 2

19、347 024000调试完毕后,按结束键，退回硬件测试状态C 0 1 - 00结束l 双分度值秤 6/15Kg调秤说 明键和显示l 进入调秤状态C 0 1 - CAL01 12去皮l 放上12Kg标准砝码，待显示稳定后，确认重量值输入C 0 1 - 2347 024000调试完毕后，按结束键，退回硬件测试状态C 0 1 - 00结束2。 测试显示l 依次循环显示各位，并进行09自检88888 888888 8888888 21输入测试完毕后，按结束键，退回硬件测试状态C 0 1 - 00结束3.测试键盘3输入C 0 1 - 03 000 l 按模式以外的所有键，将显示该键的键位值例如：去皮去皮

20、C 0 1 - 03 058l 测试完毕后,按模式键，返回编码状态模式0.0 0 0 0 0.0 0 0.0 0 4.查看采样码l 显示初始值4输入C 0 1 - 02347 000000说 明键和显示l 放上重量,显示重量原始码C 0 1 - 02347 001461l 测试完毕后，按结束键,返回硬件测试状态C 0 1 - 00结束5。 设置IP地址C 0 1 o I 000.000.000.0005输入l 输入当前的IP地址例如：当前IP地址=194.39。78。253C 0 1 o I 194.039.078.253输入914093038725l 输入新的IP地址例如：新IP地址=192

21、168.0.25C 0 1 n I 192.168.000.025输入912186050002l 设置完毕后，按结束键，返回硬件测试状态C 0 1 - 00结束6。 查看当前IP地址例如：当前IP地址=194.39.78.253C 0 1 I P 194.039.078.2536输入7. 测试打印机打印一张测试标签,可检测打印头并检查秤的设置7输入打印C 0 1 - 07 ENDl 测试完毕后，按模式键,返回编码状态模式0.0 0 0 0 0.0 0 0.0 0 2.2软件测试说 明键和显示进行秤的调试及软硬件各方面测试注：需要退出测试状态,可再次按模式键C 0 0 -模式9999按2进入软

22、件测试状态C 0 2 - 00 21输入1。 出厂初始化C 0 2 - 01 01输入写入10个快捷键、10个PLU、默认打印格式，秤号为1，232通讯方式置零置零C 0 2 - 01 PASS当测试完毕后，按结束键,退回软件测试状态C 0 2 - 00结束2. PLU写入2输入C 0 2 - 02 0如为立臂型，则写入3000条PLU、176个快捷键如为平台型，则写入3000条PLU、80个快捷键置零置零C 0 2 - 02 PASS测试完毕后,按结束键，退回软件测试状态C 0 2 - 00结束3。 清除数据库数据库中存放PLU、部门、柜组、统计等各项内容3输入C 0 2 - 03 0说 明

23、键和显示清除数据库中各项内容置零置零C 0 2 - 03 PASS测试完毕后,按结束键，退回软件测试状态C 0 2 - 00结束4。 初始化设置项C 0 2 - 04 04输入秤设置、秤基本工作方式等内容设置为默认值注：秤号不变置零置零C 0 2 - 04 PASS测试完毕后，按结束键，退回软件测试状态C 0 2 - 00结束5。 设置默认打印格式默认打印格式参见第9章打印格式5输入C 0 2 - 05 0设置默认打印格式置零置零C 0 2 - 05 PASS测试完毕后，按结束键，退回软件测试状态C 0 2 - 00结束说 明键和显示6. 显示软件版本号6输入C 0 2 - 06 1.00测试

24、完毕后，按结束键，退回软件测试状态C 0 2 - 00结束按模式键返回编码状态0.0 0 0 0 0.0 0 0.0 0 模式2。3互传信息说 明键和显示进行秤的调试及软硬件各方面测试注:需要退出测试状态,可再次按模式键按3，进入互传信息状态注：2台秤应设为232通讯方式,并用232通讯线连接,需要信息的秤提出申请1. 申请全部信息包括PLU、部门、柜组、打印格式、快捷键、说明文、汉字串、设置、时钟输入传输信息的秤号，开始传输例如：秤号=2把2号秤的全部信息复制到本秤传输结束后，按结束键退回互传信息状态2。 申请PLU信息C 0 3 - 01 RECEI - -001输入输入传输信息的秤号,开

25、始传输例如:秤号=2把2号秤的PLU信息复制到本秤C 0 3 - 01 RECEI - -02C 0 3 - 01 RECEI - -001输入结束C 0 3 - 002输入C 0 3 - 00 RECEI - -02C 0 0 -模式99993输入C 0 3 - 00 0输入C 0 3 - 00 RECEI - -002输入C 0 3 - 02 RECEI - -002输入C 0 3 - 01 RECEI - -02传输结束后，按结束键退回互传信息状态结束C 0 3 - 00 结束C 0 3 - 00 3。 申请部门信息2输入2输入C 0 3 - 02 RECEI - -00说 明键和显示输

26、入传输信息的秤号,开始传输例如：秤号=2把2号秤的部门信息复制到本秤2输入C 0 3 - 02 RECEI - -02传输结束后,按结束键退回互传信息状态结束C 0 3 - 00 4. 申请柜组信息3输入C 0 3 - 03 RECEI - -00输入传输信息的秤号，开始传输例如：秤号=2把2号秤的柜组信息复制到本秤2输入C 0 3 - 03 RECEI - -02传输结束后，按结束键退回互传信息状态结束C 0 3 - 00 5. 申请打印格式信息4输入C 0 3 - 04 RECEI - -00输入传输信息的秤号，开始传输例如：秤号=2把2号秤的打印格式信息复制到本秤2输入C 0 3 - 0

27、4 RECEI - -02传输结束后，按结束键退回互传信息状态结束C 0 3 - 00 6。 申请快捷键信息5输入C 0 3 - 05RECEI - -00说 明键和显示输入传输信息的秤号，开始传输例如:秤号=2把2号秤的快捷键信息复制到本秤2输入C 0 3 - 05 RECEI - -02传输结束后，按结束键退回互传信息状态结束C 0 3 - 00 7。 申请说明文信息6输入C 0 3 - 06 RECEI - -00输入传输信息的秤号，开始传输例如：秤号=2把2号秤的说明文信息复制到本秤2输入C 0 3 - 06 RECEI - -02传输结束后，按结束键退回互传信息状态结束C 0 3 -

28、 00 8. 申请汉字串信息7输入C 0 3 - 07 RECEI - -00输入传输信息的秤号，开始传输例如:秤号=2把2号秤的汉字串信息复制到本秤2输入C 0 3 - 07 RECEI - -02传输结束后，按结束键退回互传信息状态结束C 0 3 - 00 9. 申请设置信息8输入C 0 3 - 08 RECEI - -00说 明键和显示输入传输信息的秤号，开始传输例如：秤号=2把2号秤的设置信息复制到本秤2输入C 0 3 - 08 RECEI - -02传输结束后,按结束键退回互传信息状态结束C 0 3 - 00 10. 申请时钟信息9输入C 0 3 - 09 RECEI - -00输入传输信息的秤号，开始传输例如：秤号=2把2号秤的时钟信息复制到本秤2输入C 0 3 - 09 RECEI - -02传输结束后，按结束键退回互传信息状态结束C 0 3 - 00 按模式键返回编码状态0.0 0 0 0 0.0 0 0.0 0 模式ACS-FB.技术手册
