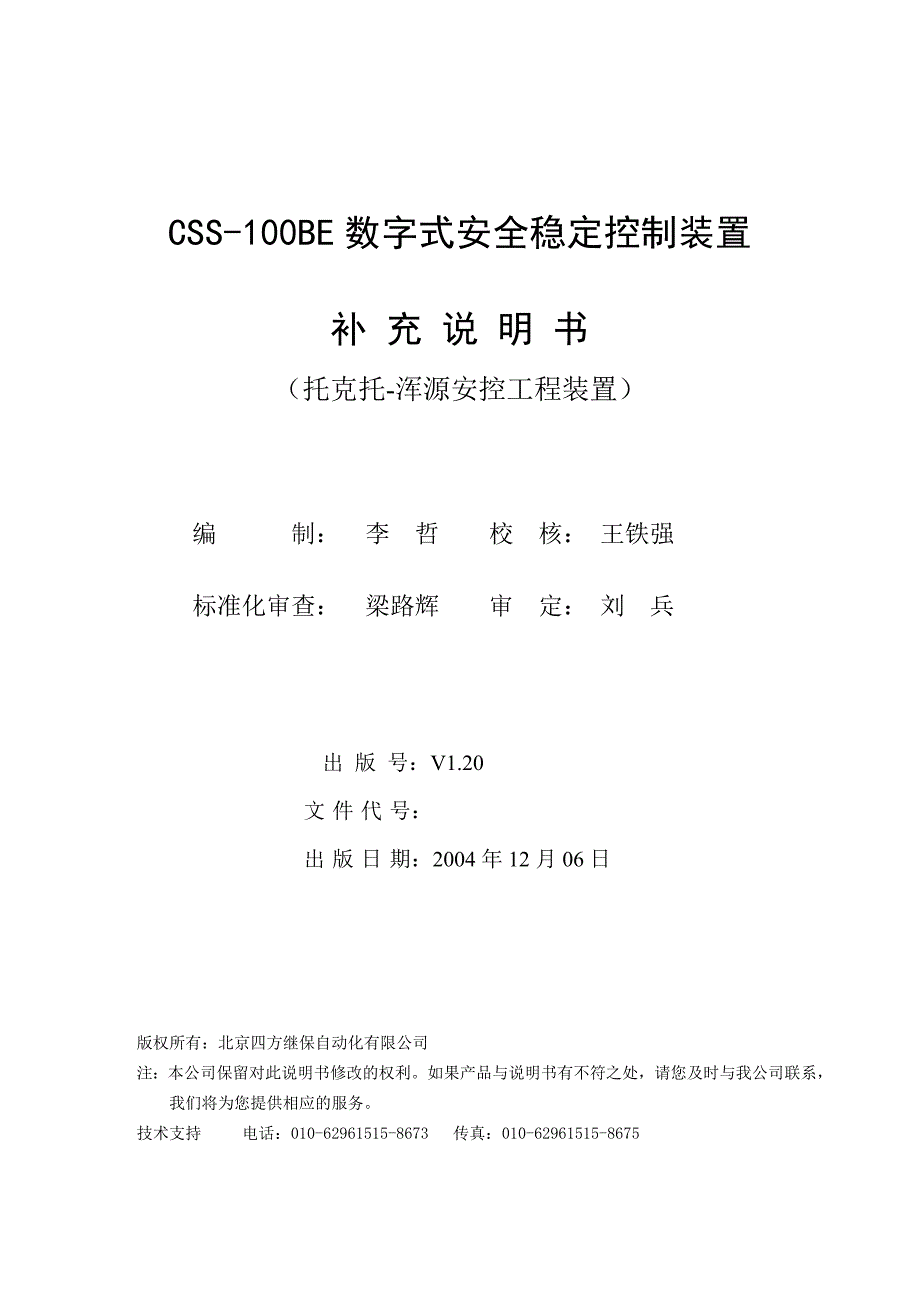

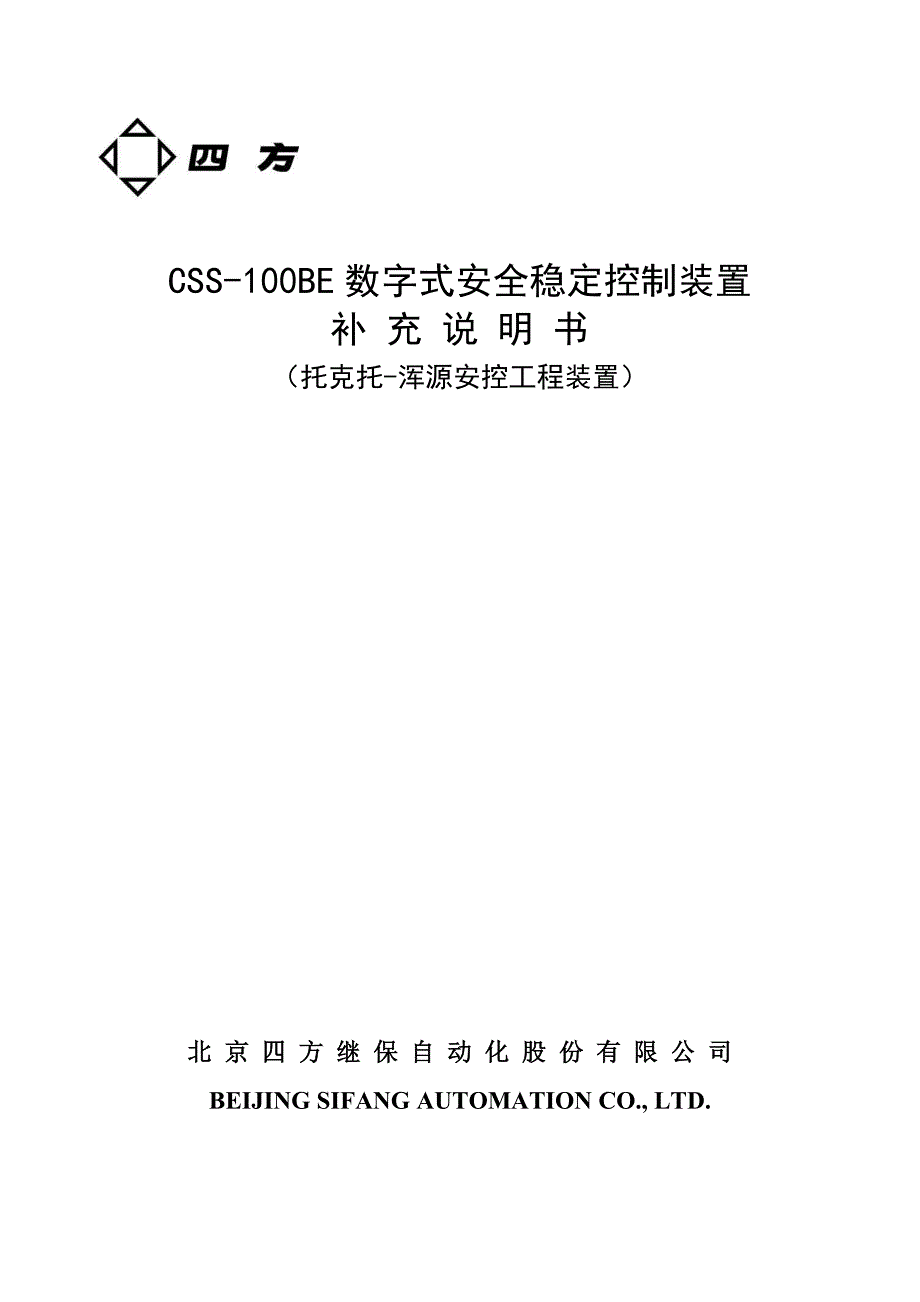

1、CSS-100BE数字式安全稳定控制装置补 充 说 明 书（托克托-浑源安控工程装置）北 京 四 方 继 保 自 动 化 股 份 有 限 公 司BEIJING SIFANG AUTOMATION CO., LTD. CSS-100BE数字式安全稳定控制装置补 充 说 明 书（托克托-浑源安控工程装置）编 制： 李 哲 校 核： 王铁强标准化审查： 梁路辉 审 定： 刘 兵 出 版 号：V1.20文 件 代 号：出 版 日 期：2004年12月06日版权所有：北京四方继保自动化有限公司注：本公司保留对此说明书修改的权利。如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。

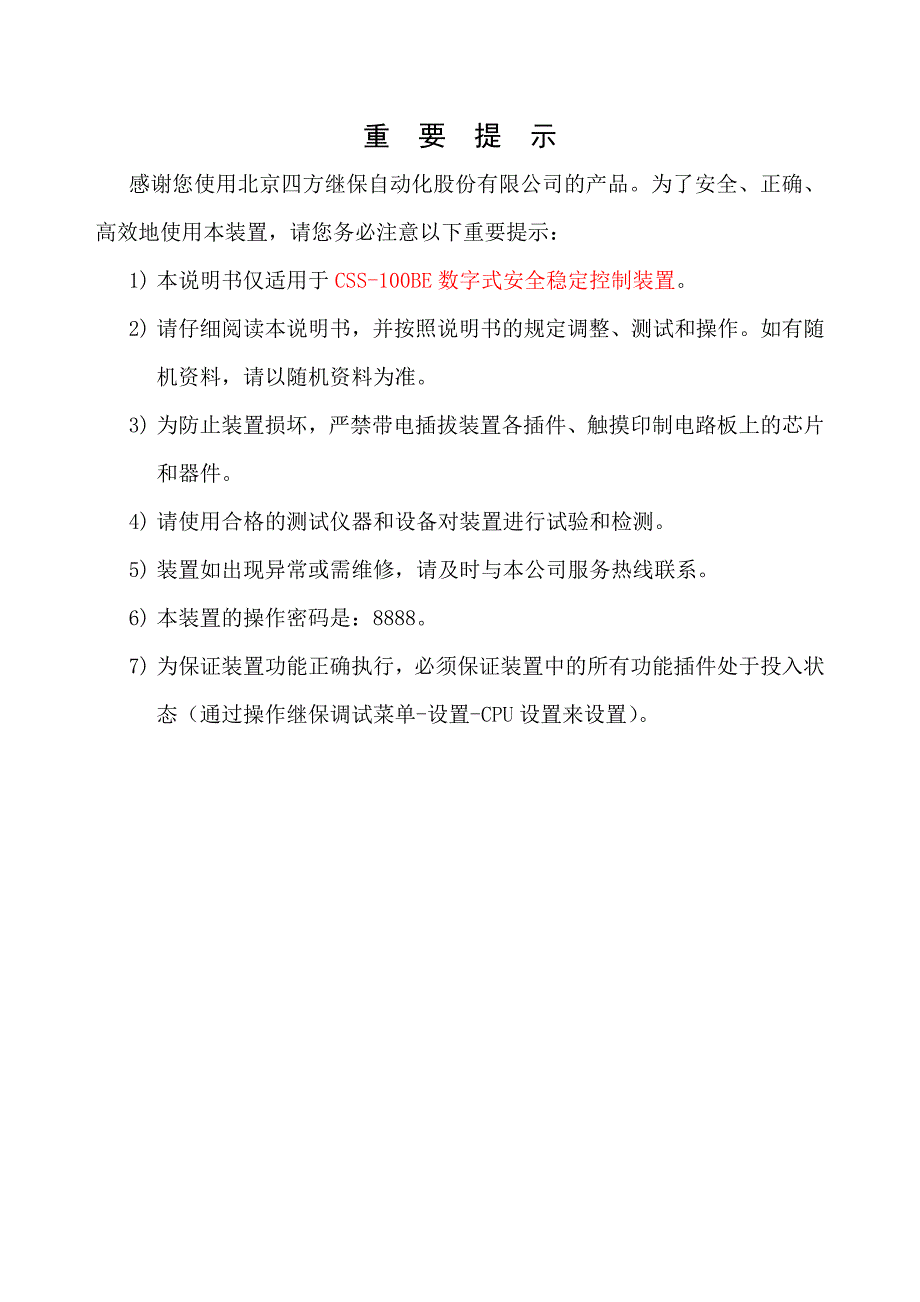

2、技术支持 电话：010-62961515-8673 传真：010-62961515-8675重 要 提 示感谢您使用北京四方继保自动化股份有限公司的产品。为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1) 本说明书仅适用于CSS-100BE数字式安全稳定控制装置。2) 请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。如有随机资料，请以随机资料为准。3) 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。4) 请使用合格的测试仪器和设备对装置进行试验和检测。5) 装置如出现异常或需维修，请及时与本公司服务热线联系。6) 本装置的操作密码是：8888。7)
3、 为保证装置功能正确执行，必须保证装置中的所有功能插件处于投入状态（通过操作继保调试菜单-设置-CPU设置来设置）。目 录第一篇托克托-浑源安控工程总体配置31.1概述31.2托克托-浑源安控工程总体配置4第二篇托电控制主站稳定控制装置52.1托电控制主站稳定控制装置的配置52.1.1主站主机的配置及功能62.1.2主站1#从机的配置及功能72.1.3主站2#从机的配置及功能82.1.4主站3#从机的配置及功能82.1.5主站4#从机的配置及功能92.2托电控制主站装置输入、输出说明92.2.1500kv1#小室柜主机、1#从机背板端子定义92.2.2500kv2#小室柜（2#从机）背板端子定
4、义142.2.31#电子设备间柜（3#从机）背板端子定义142.2.42#电子设备间柜（4#从机）背板端子定义152.3定值说明172.3.1策略机定值172.3.2线路插件定值182.3.3发电机插件定值192.4开出传动、压板说明202.4.1开出传动说明202.4.2功能压板说明212.5通信功能212.6插件ID号列表22第三篇浑源控制子站稳定控制装置233.1浑源控制子站稳定控制装置的配置243.1.1子站主机的配置及功能243.1.2子站1#从机的配置及功能243.2浑源控制子站装置输入、输出接口253.2.1主机背板端子定义253.2.21#从机背板端子定义283.3定值说明29
5、3.4开出传动、压板说明303.4.1开出传动说明303.4.2功能压板说明303.5通信功能313.6插件ID号列表31第四篇托克托-浑源安全稳定控制工程决策控制324.1线路、机组的投停判别324.1.1线路的投停判别324.1.2有效机组的判别324.2故障判据324.2.1启动判据324.2.2跳闸判据334.3断面功率的计算方法334.4运行方式的定义334.4.1托源断面子系统334.4.2源霸安断面子系统344.4.3关于运行方式的告警功能344.5决策控制374.4.1切机原则374.4.2N-2故障判别384.4.3控制策略39第五篇附录415.1事件报文415.2告警报文4
6、25.3远方通信规约425.3.1规约内容42第六篇定值清单436.1托克托站定值清单436.1.1策略定值436.1.2线路定值446.1.3发电机定值446.2浑源站定值清单456.2.1线路定值45托克托-浑源安控工程装置补充说明书第一篇 托克托-浑源安控工程总体配置1.1 概述托克托送出工程是国家实施“西部大开发”及“西电东送”的重点工程。加快内蒙古电力建设，进一步缓解京津唐经济高速发展地区的缺电紧张局面，同时减轻西煤东运的铁路压力，是一个战略性的工程。一期工程2600MW机组分别于2003年6月9日1机组投产、2003年7月29日2机组投产。二期工程投产的设备有：托克托电厂#3机（6
7、00MW，2004年7月）、#3主变（750MVA，2004年7月）、 #4机（600MW，2004年9月）、 #4主变（750MVA，2004年9月）、 500kV托克托-浑源#3线路（LGJ-400*4，214.75KM，2004年三季）、托克托-浑源#3线托克托侧有一台高抗（150Mvar，2004年三季）、500kV浑源-霸州线路（LGJ-300*6，294KM，2004年三季）、 浑源-霸州线路两侧各一台高抗（210Mvar，2004年三季）。形成托克托4600MW发电出力，通过托克托-浑源三回线和浑源-霸洲及浑源-北京安定500kV线路直接向北京地区送电的电网结构。托电三期工程再建
8、2X600MW机组，再增加一回托-浑-霸500KV线路。托电最终规模8台600MW机组，1个半断路器电气主接线，4回500KV线路，2台500/220KV联变。高压配电装置设2个小室，相距750米。发变组为单元控制，每2台机组在一个电子设备间内，每个电子设备间相距100米，电子设备间距500KV继电器小室有1600米。通信设备在500KV 1号继电器小室内。浑源开闭所为1个半断路器电气主接线。最终规模8回出线。每回线的出口装设固定串补加可控串补装置。全部的保护、控制及通信设备在一个建筑物内。托克托送出工程最终形成图1.1所示的送出电网结构。图1.1托克托电厂送出电网结构示意图1.2 托克托-浑
9、源安控工程总体配置根据系统接线及华北电网有限公司调度局稳定计算分析，为解决机组窝出力问题和严重故障下稳定破坏问题，必须在托克托送出电网实施托克托-浑源安全稳定控制工程，确保正常方式下托克托-浑源三回线断面和浑源-霸洲及浑源-北京安定断面出现N-1或N-2（同时及其相继）掉闸，依据系统稳定运行的要求可靠快速地切除托克托电厂有关机组。托克托电厂为托克托-浑源安全稳定控制工程主站（简称托电控制主站），浑源开关站为托克托-浑源安全稳定控制工程子站（简称浑源控制子站）。浑源侧的稳定控制装置检测源安双回线及源霸双回线的运行状况以及跳闸状况，将有关信息传送至托电主站。托电检测托源四回线的运行状况、故障跳闸状
10、况。根据二个断面的状况、输送功率断面以及机组的出力等综合判断切除部分机组。分别在托克托、浑源通信机房设置通信接口屏，实现光纤通道互联。托电控制主站、浑源控制子站安全稳定控制装置均为A套、B套双机配置。两套由硬件完全相同的装置构成，电源等各自独立，每一面装置都可以不借助另一装置独立完成所有任务。托克托电厂控制主站浑源控制子站之间采用AA、BB对应2M光纤通信。通信采用符合CCITT.G.703 2Mbit/s标准的同向数字接口。配有本地与远方通信接口，提供基于IEC60870-5-103或TCP/IP的装置信息自动上送功能。总体配置如图1.2所示。图图1.2 托克托电厂稳定控制系统总体配置及通信
11、概况30第二篇 托电控制主站稳定控制装置2.1 托电控制主站稳定控制装置的配置托电最终规模8台600MW机组，1个半断路器电气主接线，4回500KV线路，2台500/220KV联变。高压配电装置设2个小室，相距750米。发变组为单元控制，每2台机组在一个电子设备间内，每个电子设备间相距100米，电子设备间距500KV继电器小室有1600米。考虑施工设计和实际控制的需要，托电控制主站采用主从机分散布置设计。其中主机和1#从机柜集中布置在500kV1#小室、2#从机柜布置在500kV2#小室、3#从机柜布置在1#电子设备间、4#从机柜布置在2#电子设备间、（接口预留）5#从机柜布置在3#电子设备间
12、主机从机间采用2M光纤通信。另外，通信接口柜布置在通信室内。为避免过切机组，托电控制主站A、B套采用主备运行方式。主备运状态由切换开关决定。图2.1 托电控制主站装置总体配置图图2.2托电控制主站装置主从机分散配置图2.1.1 主站主机的配置及功能图2.3 托电控制主站装置单装置主机配置图托电控制主站装置单装置主机功能：1) 接收1#从机、2#从机、3#从机、4#从机、5#从机（本期位置预留）上送的线路、机组运行信息（包括功率、线路投停等）、跳闸状态；2) 接收浑源控制子站上送的源安1、2线和源霸1、2线运行信息（包括功率、线路投停等）、跳闸状态；3) 综合托电主站、浑源子站的线路、机组的运
13、行信息，自动识别电网当前的运行方式。对机组按预定的逻辑进行排序，以便系统故障时进行最合理的切机；4) 当系统发生跳闸故障时，综合托电主站、浑源子站的线路、机组的跳闸状态，确认N-1或N-2故障方式。依据故障方式、事故前电网的运行方式及被控制的潮流断面，按既定的控制策略表，确定对应的控制措施；5) 主运系统在动作条件满足时瞬时动作，同时通过接点信号闭锁备运系统。备运系统在动作条件满足后，如果30ms内收到主运系统的动作闭锁接点，则闭锁本系统，否则30ms后出口。6) 具备汉化显示、打印功能、调试系统；7) 具备GPS硬对时功能；8) 系统的信息主动发送至监控系统。说明：有关判别条件、控制决策功能
14、详见第4篇。2.1.2 主站1#从机的配置及功能图2.4 托电控制主站装置单装置1#从机配置图托电控制主站装置单装置1#从机功能：1) 监测托电出线托源1、2、3线运行状态；2) 根据就地的电气量判断托源1、2、3线的跳闸状态；3) 将1#从机托源1、2、3线的运行信息（包括功率、线路投停等）、跳闸状态上送本站主机。2.1.3 主站2#从机的配置及功能图2.5 托电控制主站装置单装置2#从机配置图托电控制主站装置单装置2#从机功能：1) 监测托电出线托源4线运行状态；2) 根据就地的电气量判断托源4线的跳闸状态；3) 将2#从机托源4线的运行信息（包括功率、线路投停等）、跳闸状态上送本站主机。
15、2.1.4 主站3#从机的配置及功能图2.6 托电控制主站装置单装置3#从机配置图托电控制主站装置单装置3#从机功能：1) 监测托电1#、2#机组运行状态；2) 将3#从机1#、2#机组的运行信息（包括功率、投停等）、跳闸状态上送本站主机；3) 接收本站主机下发切1#、2#机组命令。2.1.5 主站4#从机的配置及功能图2.7 托电控制主站装置单装置4#从机配置图托电控制主站装置单装置4#从机功能：1) 监测托电3#、4#机组运行状态；2) 将4#从机3#、4#机组的运行信息（包括功率、投停等）、跳闸状态上送本站主机；3) 接收本站主机下发切3#、4#机组命令。2.2 托电控制主站装置输入、输
16、出说明2.2.1 500kv1#小室柜主机、1#从机背板端子定义（1）主机背板端子定义图2.8 托克托主站主机背部端子图输入开关量说明：如图2.9所示，8c02：托电检修压板，托源断面功能退出压板，当装置检测到本压板投入时，则退出所有与托源断面有关的策略控制功能。在装置正常运行时，必须保证本压板退出。8c04：浑源检修压板，源霸安断面功能退出压板，当装置检测到本压板投入时，则退出所有与源霸安断面有关的策略控制功能。在装置正常运行时，必须保证本压板退出。8c06：主备压板，通过装置500kv1#小室柜上的主运切换把手进行切换投入，该压板投入时，则表明该系统为主系统。在双套装置正常运行时，必须保证
17、其中一套设置为主系统。当主系统退出运行时，建议把备用系统更改为主系统。8c08：N-1方式投入压板，当该压板退出时，则装置不执行控制策略中N-1故障方式的切机功能。8c10：N-2方式投入压板，当该压板退出时，则装置不执行控制策略中N-2故障方式的切机功能。以上压板状态均在装置液晶屏上实时显示。8c12：另柜动作，主备系统之间的动作闭锁信号，组屏时，该输入与另一系统的XJ7（本柜动作）相连。8c20c26，8a02a08：分别对应8台机的允许切机压板，该机组允许切除时则投入，否则退出。操作后，可以通过装置液晶屏上的循环显示的发电机状态进行确认。当线路侧边开关检修时，为避免机组跳闸带掉线路的情况
18、建议将对应机组的允许切机压板退出。8a108a16：分别对应4台机组的机组侧边开关检修状态。当对应的开关处于检修状态时，则投入该压板。在控制策略中，利用该压板状态判断线路跳闸带掉机组的情况。9a16：通道投入压板，该压板退出后，则不再向远方安控装置发送本侧信息，同时也不再处理远方装置的信息，即使通信中断，装置也不会告警。整个安控系统（托克托-浑源）正常运行时，该压板必须投入。建议在本侧装置单独试验时，退出该压板，这样，本侧装置不需要依赖远方装置的信息，同时避免试验结果影响远方装置。9a20：试验状态压板，当该压板投入后，则装置不再向监控系统和故障信息子站传送报文，但是通过打印机可以打印信息。
19、在装置调试过程中，可以投入该压板，以免影响监控系统和故障信息子站的正常运行。其它为备用端子。（2）主机输出端子定义图2.9 托克托主站主机输出接点定义如图2.10所示，TJ1，TJ3：装置动作接点，装置动作时输出；TJ2，TJ4：装置故障接点，装置异常时输出；TJ5 TJ8：切机告警接点，系统当前可切除机组数少于控制略所需的切机台数时（由当前断面功率与断面定值比较，得出N-1故障发生时需要的切机台数）输出，条件满足后自动收回；TJ9 TJ12：断面告警接点，系统在检修方式下，断面功率连续超过定值设定（Ps）5s后，接点输出，条件消失后，自动收回；其它端子备用。以上端子除了切机告警、断面告警接点
20、外，其它出口接点的闭合时间均为500ms。XJ1：装置动作接点，装置动作后输出，自保持接点，需要通过装置的复归按钮进行复归；XJ2：装置故障接点，装置异常时输出，自保持接点，需要通过装置的复归按钮进行复归；XJ3：通道故障接点，在本侧远方通信压板投入，且与远方通信中断时输出，通信恢复后自动收回，本告警虽然属于告警2，但在通道故障的过程中（因为无法正确获得远方信息，影响本地运行方式等的判断），闭锁整套装置的控制策略判断功能；XJ7：本柜动作接点，在装置动作后输出，直至整组复归时收回；其它端子备用。（3）1#从机背板端子定义图2.10 托克托主站1#从机背部端子图输入模拟量说明：如图2.11所示，
21、托源1回线：Ia，Ib，Ic，Ua，Ub，Uc；托源2回线：Ia，Ib，Ic，Ua，Ub，Uc；托源3回线：Ia，Ib，Ic，Ua，Ub，Uc。2.2.2 500kv2#小室柜（2#从机）背板端子定义图2.11托克托主站2#从机背部端子图输入模拟量说明：如图2.12所示，托源4回线：Ia，Ib，Ic，Ua，Ub，Uc，Un；备用线：Ia，Ib，Ic，Ua，Ub，Uc，Un。2.2.3 1#电子设备间柜（3#从机）背板端子定义图2.12托克托主站3#从机背部端子图输入模拟量说明：如图2.13所示，1#发电机：I1a，I1b，I1c，U1a，U1b，U1c；2#发电机：I2a，I2b，I2c，U2
22、a，U2b，U2c。输出开关量说明：图2.13 托克托主站3#从机输出接点定义如图2.14所示，TJ1，TJ3，TJ5，TJ7，TJ9，TJ11：切1#机接点，共六付；TJ2，TJ4，TJ6，TJ8，TJ10，TJ12：切2#机接点，共六付。2.2.4 2#电子设备间柜（4#从机）背板端子定义图2.14 托克托主站4#从机背部端子图输入模拟量说明：如图2.15所示，3#发电机：I1a，I1b，I1c，U1a，U1b，U1c；4#发电机：I2a，I2b，I2c，U2a，U2b，U2c。输出开关量说明：图2.15托克托主站4#从机输出接点定义如图2.16所示，TJ1，TJ3，TJ5，TJ7，TJ9
23、TJ11：切3#机接点，共六付；TJ2，TJ4，TJ6，TJ8，TJ10，TJ12：切4#机接点，共六付。2.3 定值说明2.3.1 策略机定值表2-1 托克托主站策略机定值表定值序号定值名称定值范围定值含义1KG1控制字2Pdm1109999MW托源侧断面功率定值托源侧策略定值3Pdm1209999MW4Pdm1309999MW5Ps1109999MW开3台机时，托源侧检修方式下的断面功率极限定值6Ps1209999MW开4台机时，托源侧检修方式下的断面功率极限定值7Gs1099台托源侧N-2方式时的保留机组台数8T159999s托源侧一条线跳闸后，T1时间内不进行检修方式的判断，详细逻辑
24、参见图29Tfg159999s托源侧一条线跳闸后，延时Tfg1后，强制转为检修方式，详细逻辑参见图210Pdm2109999MW源霸安断面功率定值源霸（安）侧策略定值11Pdm2209999MW12Pdm2309999MW13Ps2109999MW开3台机时，源霸（安）侧检修方式下的断面功率极限定值14Ps2209999MW开4台机时，源霸（安）侧检修方式下的断面功率极限定值15Gs2099台源霸安侧N-2方式时的保留机组台数16T259999s源霸安侧一条线跳闸后，T1时间内不进行检修方式的判断，详细逻辑参见图217Tfg259999s源霸安侧一条线跳闸后，延时Tfg1后，强制转为检修方式
25、详细逻辑参见图2控制字定义说明：位置“1”含义置“0”含义D15 D0备用置“0”控制字本次工程为备用，便于以后功能扩展。因为当前控制策略仅考虑正常方式（即托源、源霸安断面均无检修方式），所以策略机仅在运行方式0的第1页中存储有效定值。其含义参见策略表说明。2.3.2 线路插件定值表2-2 线路插件定值表定值序号定值名称整定范围建议整定值1控制字0000FFFFH2TA一次额定值010000A3TV一次额定值01000kV5004电流突变启动值010000A0.2In5功率突变启动值03000MW0.1Sn6投运电流值010000A0.2In7投运电压值01000kV0.7Un8投运有功值0
26、3000MW0.1Sn9跳闸前功率03000MW0.2Sn10跳闸后功率03000MW0.1Sn11跳闸延时00.02s0.01s表2-3 线路插件定值控制字说明位置“1”含义置“0”含义D15模拟量自检投入模拟量自检退出D14TA二次侧额定5ATA二次侧额定1AD13 D1备用置“0”D0功率突变启动投入功率突变启动退出定值整定说明:1） 所有定值采用一次值。2） 电流突变启动值，需要躲过线路正常的负荷波动，一般按照20%额定值整定，也可参照相关继电保护定值。3） 功率突变启动在功率突变启动投入位置“1”后才有效，该定值需要躲过线路正常的负荷波动。4） 投运电流值，该定值用于判断线路停运，和
27、无故障跳闸判跳开的电流条件，按照躲过线路停运后的最大空充电流整定。5） 投运电压值，作为判断线路停运时采用有功条件或采用电流条件的选择定值，当电压大于该定值，则选择有功定值判断线路投运，当电压小于该定值，则选择电流定值判断线路投运。6） 投运有功值，该定值用于判断线路停运，按照躲过线路停运后的最大有功功率整定。7） 跳闸前功率，无故障跳闸判据中故障前有功定值，当有功大于该定值时，说明线路扰动前，该线路带有功率，满足无故障跳闸的第一个条件。该定值应大于线路投运有功值。8） 跳闸后功率，无故障跳闸判据中故障后有功定值，当线路有功小于该定值后，标志线路断开，满足无故障跳闸条件2，该定值应小于跳闸前功
28、率，但要大于等于线路投运有功值。9） 跳闸延时，无故障跳闸判据延时定值，躲过线路功率倒向过零延时，一般020ms。2.3.3 发电机插件定值表2-4 发电机插件定值表定值序号定值名称整定范围建议整定值1控制字0000FFFFH2TA一次额定值1010000A3TV一次额定值101000kV4电流突变启动值1010000A0.2In5功率突变启动值103000MW0.1Sn6无流定值1010000A0.2In7跳闸前功率103000MW0.2Sn8跳闸后功率103000MW0.1Sn9跳闸延时100.02s0.01s10TA一次额定值2010000A11TV一次额定值201000kV12电流突变
29、启动值2010000A0.2In13功率突变启动值203000MW0.1Sn14无流定值2010000A0.2In15跳闸前功率203000MW0.2Sn16跳闸后功率203000MW0.1Sn17跳闸延时200.02s0.01s表2-5 发电机插件定值控制字说明位置“1”含义置“0”含义D15模拟量自检投入模拟量自检退出D14TA2二次侧额定5ATA2二次侧额定1AD13TA1二次侧额定5ATA1二次侧额定1AD12 D1备用置“0”D0功率突变启动投入功率突变启动退出定值整定说明：1） 所有带“1”的定值，表示该插件内部第一台发电机定值，所有带“2”的定值，表示该插件内部第二台发电机定值。
30、2） 电流突变量启动部分与线路不同，发电机侧受到的扰动偏多，采用相电流突变量启动，减少误动。3） 无流定值，作为判发电机跳闸的电流值，按照躲过发电机跳闸后的最大定子电流整定。4） 其余部分同线路定值部分的说明。2.4 开出传动、压板说明2.4.1 开出传动说明表2-6 开出传动对应表序号开出传动名称1告警12告警23通道告警4断面告警5切机告警6切1#机组7切2#机组8切3#机组9切4#机组说明：1） 告警1：装置严重告警，点面板告警灯，驱动装置故障信号继电器，闭锁装置控制策略的执行，闭锁本地所有的出口继电器，同时闭锁向远方装置传送信息。必须通过手动复归才能恢复。2） 告警2：装置普通告警，点
31、面板告警灯，驱动装置故障继电器。但是不闭锁装置控制策略的执行，也不闭锁向远方装置传送信息。3） 通道告警：虽然在报文类型上属于告警2，但是在告警存在时，会自动闭锁装置策略控制功能，当告警消失时（通道恢复），装置相应自动恢复策略控制功能，无需人工复归。4） 开出对象与输出接点的对应关系参见前述输出开关量说明。2.4.2 功能压板说明表2-7 功能压板对应表序号压板名称1远方通信（硬）2主机（硬）3托电检修（硬）4浑源检修（硬）5N-1投入（硬）6N-2投入（硬）7试验状态（硬）说明：以上压板均为硬压板，与外部输入开关量相对应，具体参见前述输入开关量说明。2.5 通信功能当通道投入压板处于投入状态
32、时，装置判断与对端方向的通信是否正常。如果连续5s内没有收到对侧的任何信息，则装置会告对应方向通道告警。一旦出现通道告警，则装置会自动闭锁策略逻辑判断功能，直至通道恢复，逻辑功能随之恢复。2.6 插件ID号列表表2-8插件ID号列表间隔名称插件名称ID号主机（500kv1#小室柜）策略机板0x01MASTER板0x03开入1板0x04开出1板0x07通信板（浑源方向）0x0c信号板0x1f从机1（500kv1#小室柜）托源1回0x10托源2回0x11托源3回0x12从机2（500kv2#小室柜）托源4回0x13备用0x14从机3（1#电子设备间柜）开出2板0x081#2#发电机0x15从机4（
33、2#电子设备间柜）开出3板0x093#4#发电机0x16第三篇 浑源控制子站稳定控制装置浑源开闭所为1个半断路器电气主接线。最终规模8回出线。每回线的出口装设固定串补加可控串补装置。浑源控制子站采用主从机集中布置设计。浑源控制子站A、B套采用主主并列运行方式。另外，通信接口柜布置在通信室内。图3.10 浑源控制子站装置总体配置图图3.11浑源控制子站装置主从机集中配置图3.1 浑源控制子站稳定控制装置的配置3.1.1 子站主机的配置及功能图3.1 浑源控制子站装置单装置主机配置图浑源控制子站装置单装置主机功能：1) 监测浑源开闭所源安1、2线和源霸1线运行状态；2) 根据就地的电气量判断源安1
34、2线和源霸1线的跳闸状态；3) 接收1#从机源霸2线运行状态及跳闸状态；4) 通过2M光纤数字通道将本站的运行信息（包括功率、线路投停等）、跳闸状态上送托电控制主站；5) 具备汉化显示、打印功能、调试系统；6) 具备GPS硬对时功能；7) 系统的信息主动发送至监控系统。3.1.2 子站1#从机的配置及功能图3.2 浑源控制子站装置单装置1#从机配置图浑源控制子站装置单装置1#从机功能：1) 监测浑源开闭所源霸2线运行状态；2) 根据就地的电气量判断源霸2线的跳闸状态；3) 将源霸2线运行状态及跳闸状态上送本站主机。3.2 浑源控制子站装置输入、输出接口3.2.1 主机背板端子定义图3.3 浑
35、源子站主机背部端子图输入模拟量说明：如图3.3所示，源安1回线：Ia，Ib，Ic，Ua，Ub，Uc，Un；源安2回线：Ia，Ib，Ic，Ua，Ub，Uc，Un；源霸1回线：Ia，Ib，Ic，Ua，Ub，Uc，Un。输入开关量说明：如图3.1所示，7c02：检修压板，本压板投入时，浑源侧不再将本侧的故障信息传送到托电侧，相当于从托电侧装置中退出源霸（安）断面的策略控制功能；7a02 7a16：作为串补投入压板，为将来系统扩展使用；9a16：通道投入压板，该压板退出后，则不再向远方安控装置发送本侧信息，同时也不再处理远方装置的信息，即使通信中断，装置也不会告警。整个安控系统（托克托-浑源）正常运行
36、时，该压板必须投入。建议在本侧装置单独试验时，退出该压板，这样，本侧装置也不需要依赖远方装置的信息，同时避免试验结果影响远方装置。9a20：试验状态压板，当该压板投入后，则装置不再向监控系统和故障信息子站传送报文，但是通过打印机可以打印信息。在装置调试过程中，可以投入该压板，以免影响监控系统和故障信息子站的正常运行。其它为备用端子。输出开关量说明：图3.4 浑源子站主机输出接点定义如图3.4所示，TJ1，TJ3：装置动作接点，装置动作后输出；TJ2，TJ4：装置故障接点，装置异常时输出；其它端子备用。以上端子出口接点的闭合时间均为500ms。XJ1：装置动作接点，装置动作后输出，自保持接点，需
37、要通过装置的复归按钮进行复归；XJ2：装置故障接点，装置异常时输出，自保持接点，需要通过装置的复归按钮进行复归；XJ3：通道故障接点，在本侧远方通信压板投入，且与远方通信中断时输出，通信恢复后自动收回，本告警虽然属于告警2，但在通道故障的过程中，闭锁整套装置的控制策略判断功能；其它端子备用。3.2.2 1#从机背板端子定义图3.5 浑源子站1#从机背部端子图输入模拟量说明：如图3.5所示，源霸2回线：Ia，Ib，Ic，Ua，Ub，Uc，Un；备用线：Ia，Ib，Ic，Ua，Ub，Uc，Un。3.3 定值说明表3-1 线路插件定值表定值序号定值名称整定范围建议整定值1控制字0000FFFFH2T
38、A一次额定值010000A3TV一次额定值01000kV5004电流突变启动值010000A0.2In5功率突变启动值03000MW0.1Sn6投运电流值010000A0.2In7投运电压值01000kV0.7Un8投运有功值03000MW0.1Sn9跳闸前功率03000MW0.2Sn10跳闸后功率03000MW0.1Sn11跳闸延时00.02s0.01s控制字定义：表3-2 线路插件定值控制字说明位置“1”含义置“0”含义D15模拟量自检投入模拟量自检退出D14TA二次侧额定5ATA二次侧额定1AD13 D1备用置“0”D0功率突变启动投入功率突变启动退出定值整定说明:1） 所有定值采用一次
39、值。2） 电流突变启动值，需要躲过线路正常的负荷波动，一般按照20%额定值整定，也可参照相关继电保护定值。3） 功率突变启动在功率突变启动投入位置“1”后才有效，该定值需要躲过线路正常的负荷波动。4） 投运电流值，该定值用于判断系统停运，和无故障跳闸判跳开的电流条件，按照躲过系统停运后的最大空充电流整定。5） 投运电压值，作为判断系统停运时采用有功条件或采用电流条件的选择定值，当电压大于该定值，则选择有功定值判断线路投运，当电压小于该定值，则选择电流定值判断线路投运。6） 投运有功值，该定值用于判断系统停运，按照躲过系统停运后的最大有功功率整定。7） 跳闸前功率，无故障跳闸判据中故障前有功定值
40、当有功大于该定值时，说明系统扰动前，该线路带有功率，满足无故障跳闸的第一个条件。该定值应大于系统投运有功值。8） 跳闸后功率，无故障跳闸判据中故障后有功定值，当系统有功小于该定值后，标志系统断开，满足无故障跳闸条件2，该定值应小于跳闸前功率，但要大于等于系统投运有功值。9） 跳闸延时，无故障跳闸判据延时定值，躲过系统功率倒向过零延时，一般020ms。3.4 开出传动、压板说明3.4.1 开出传动说明表3-3 开出传动对应表序号开出传动名称1告警12告警23通道告警说明：1） 告警1：装置严重告警，点面板告警灯，驱动装置故障信号继电器，闭锁装置控制策略的执行，闭锁本地所有的出口继电器，同时闭锁
41、向远方装置传送信息。必须通过手动复归才能恢复。2） 告警2：装置普通告警，点面板告警灯，驱动装置故障继电器，但是不闭锁装置控制策略的执行，也不闭锁向远方装置传送信息。3） 通道告警：虽然在报文类型上属于告警2，但是在告警存在时，会自动闭锁装置策略控制功能，当告警消失时（通道恢复），装置相应自动恢复策略控制功能，无需人工复归。4） 开出对象与输出接点的对应关系参见前述输出开关量说明。3.4.2 功能压板说明表3-4 功能压板对应表序号压板名称1远方通信（硬）2浑源检修（硬）3试验状态（硬）1） 以上压板均为硬压板，与外部输入开关量相对应，具体参见前述输入开关量说明。CSS-100BE数字式安全稳
42、定控制装置 补充说明书3.5 通信功能当通道投入压板处于投入状态时，装置判断与对端方向的通信是否正常。如果连续5s内没有收到对侧的任何信息，则装置会告对应方向通道告警。一旦出现通道告警，则装置会自动闭锁策略逻辑判断功能，直至通道恢复，逻辑功能随之恢复。3.6 插件ID号列表表3-5插件ID号列表间隔名称插件名称ID号主机策略机板0x01MASTER板0x03开入1板0x04开出1板0x07开出2板0x08源安1回0x10源安2回0x11源霸1回0x12通信板（托克托方向）0x0c信号板0x1f从机1源霸2回0x13备用0x1445第四篇 托克托-浑源安全稳定控制工程决策控制根据系统接线及华北电
43、网有限公司调度局稳定计算分析，为确保正常方式下托克托-浑源三回线断面和浑源-霸洲及浑源-北京安定断面出现N-1或N-2（同时及其相继）严重故障故障时避免稳定破坏，必须依据既定的控制要求可靠快速切除托克托电厂有关机组。进而保证托克托电厂外送电网稳定，提高托克托电厂外送电网输送能力。4.1 线路、机组的投停判别 4.1.1 线路的投停判别线路的投停状态（正常运行/计划检修）直接影响系统运行方式，进而影响跳闸故障时稳定控制装置的决策控制，因此要求稳定控制装置对线路的投停状态可靠识别。由于不存在功率倒向等问题，同时托电送出潮流较大，因此托电送出稳定控制工程只采用模拟量进行线路投停判断。(1) 系统不启动；(2) 当线路有压时，判断P，PP投运，认为线路投运，反之认为线路停运；(3) 当线路无压时，判断I，至少两相II投运，认为线路投运，反之认为线路停运。4.
