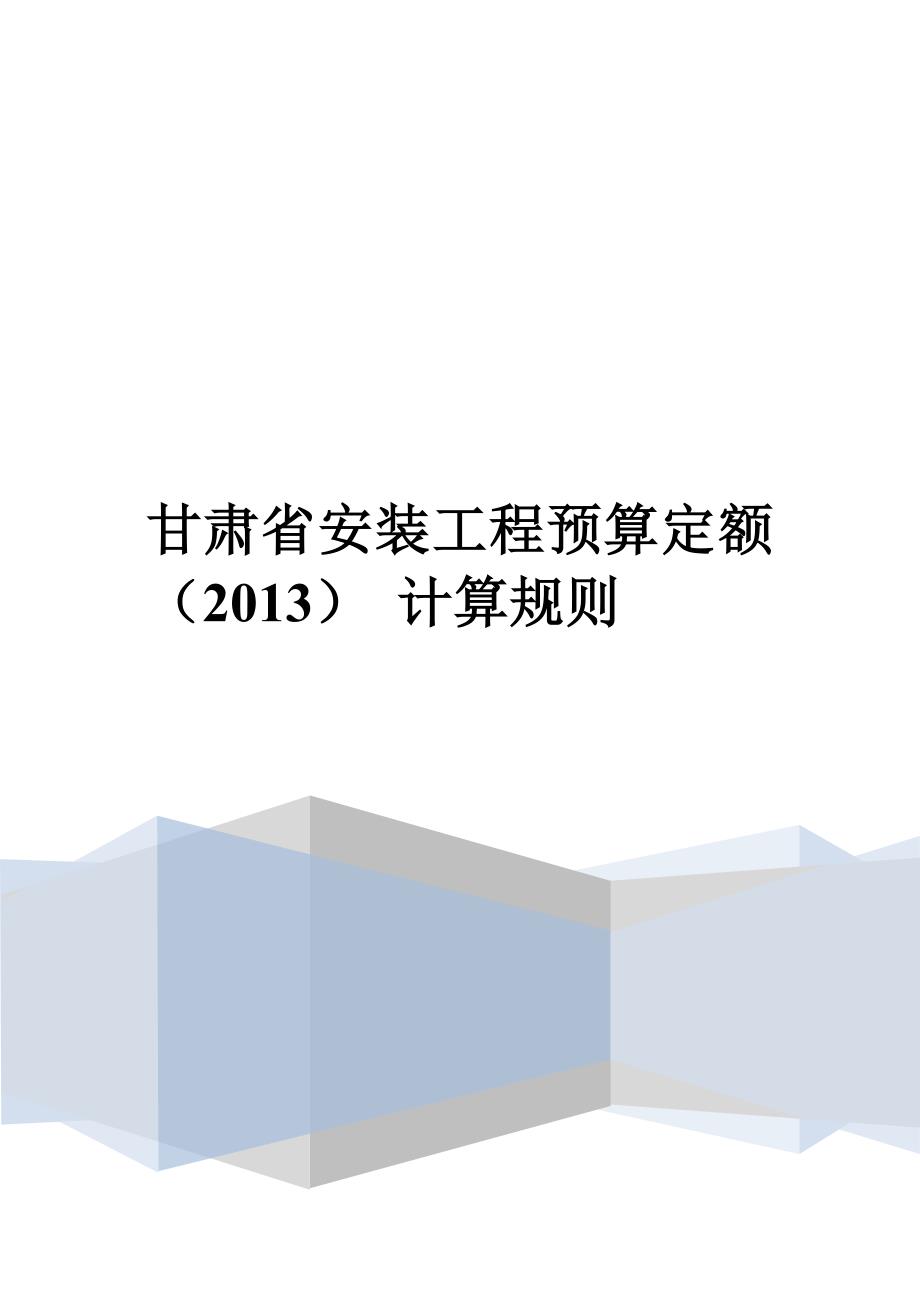

甘肃省安装工程预算定额计算规则.doc

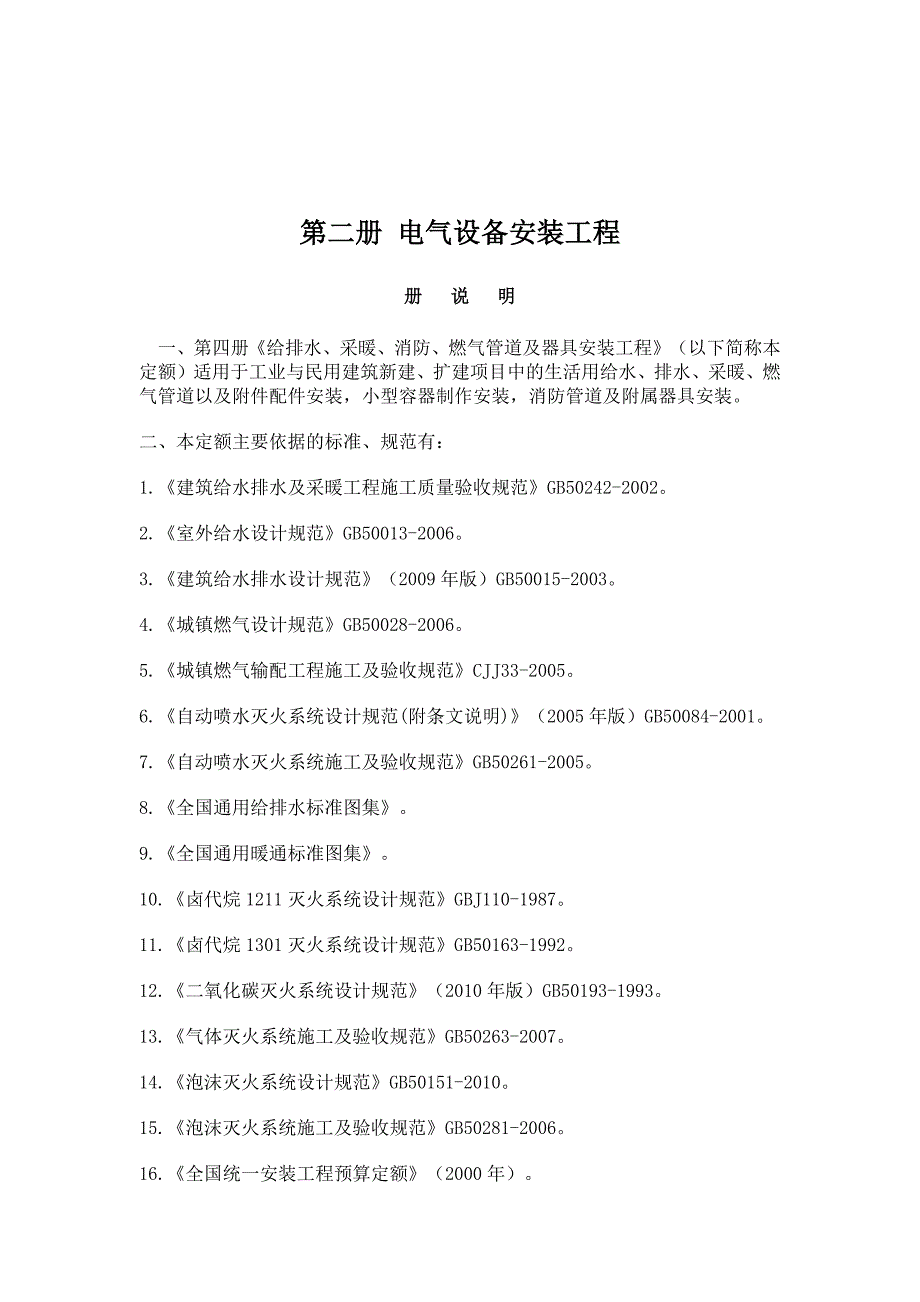

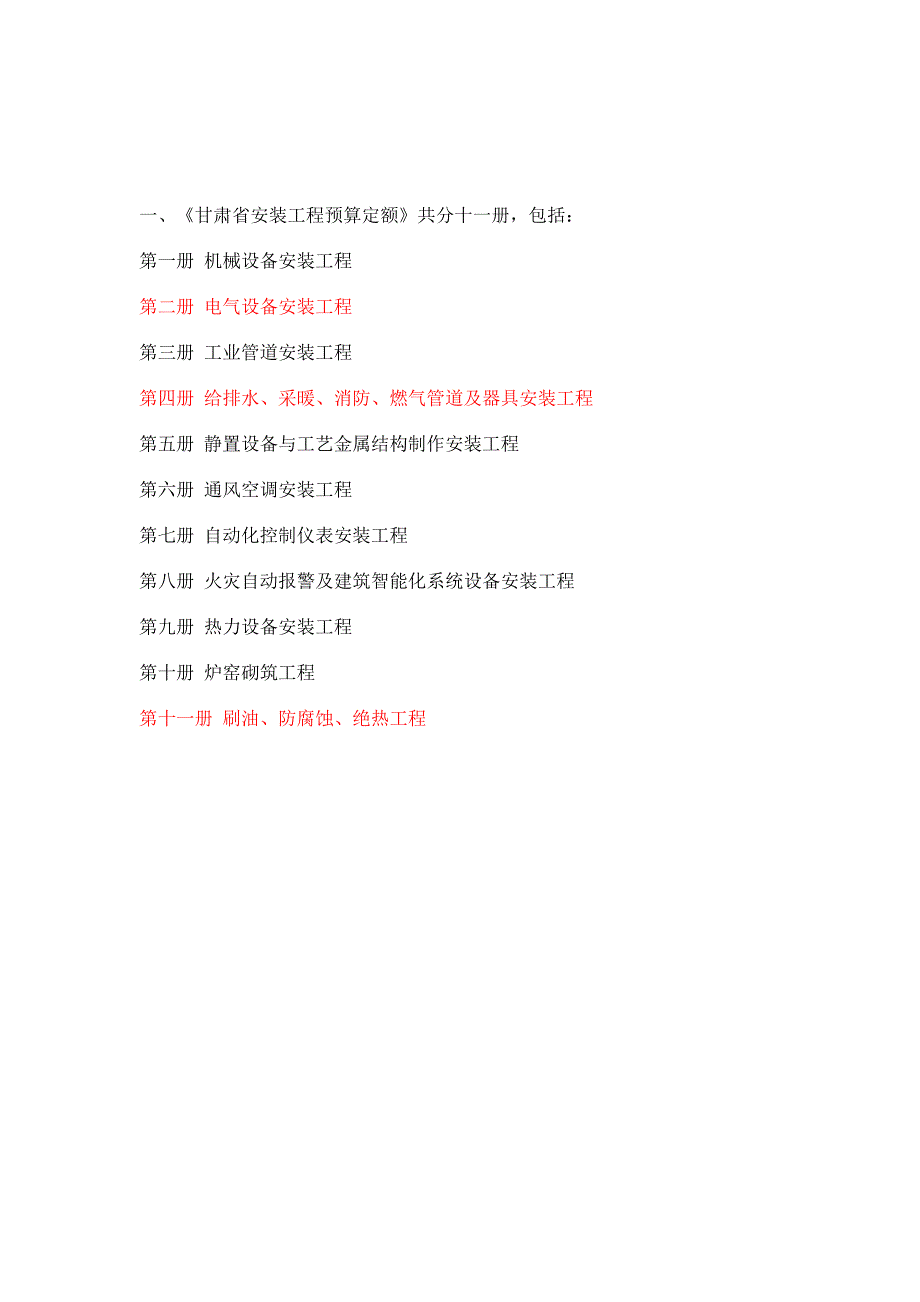

1、 甘肃省安装工程预算定额（2013） 计算规则 一、甘肃省安装工程预算定额共分十一册，包括：第一册 机械设备安装工程第二册 电气设备安装工程第三册 工业管道安装工程第四册 给排水、采暖、消防、燃气管道及器具安装工程第五册 静置设备与工艺金属结构制作安装工程第六册 通风空调安装工程第七册 自动化控制仪表安装工程第八册 火灾自动报警及建筑智能化系统设备安装工程第九册 热力设备安装工程第十册 炉窑砌筑工程第十一册 刷油、防腐蚀、绝热工程第二册 电气设备安装工程册 说 明一、第四册给排水、采暖、消防、燃气管道及器具安装工程（以下简称本定额）适用于工业与民用建筑新建、扩建项目中的生活用给水、排水、采暖、

2、燃气管道以及附件配件安装，小型容器制作安装，消防管道及附属器具安装。二、本定额主要依据的标准、规范有：1.建筑给水排水及采暖工程施工质量验收规范GB50242-2002。2.室外给水设计规范GB50013-2006。3.建筑给水排水设计规范（2009年版）GB50015-2003。4.城镇燃气设计规范GB50028-2006。5.城镇燃气输配工程施工及验收规范CJJ33-2005。6.自动喷水灭火系统设计规范(附条文说明)（2005年版）GB50084-2001。7.自动喷水灭火系统施工及验收规范GB50261-2005。8.全国通用给排水标准图集。9.全国通用暖通标准图集。10.卤代烷121

3、1灭火系统设计规范GBJ110-1987。11.卤代烷1301灭火系统设计规范GB50163-1992。12.二氧化碳灭火系统设计规范（2010年版）GB50193-1993。13.气体灭火系统施工及验收规范GB50263-2007。14.泡沫灭火系统设计规范GB50151-2010。15.泡沫灭火系统施工及验收规范GB50281-2006。16.全国统一安装工程预算定额（2000年）。 17.全国统一安装工程基础定额（2006年）。18.建设工程劳动定额LD/T74.14-2008。19.甘肃省安装工程消耗量定额（2004年）DBJD25-13-2004。20.建设工程工程量清单计价规范GB

4、50500-2013。21.通用安装工程工程量计算规范GB50856-2013。三、以下内容执行其他册相应子目：1.工业管道、生产生活共用的管道、锅炉房和泵类配管以及高层建筑物内加压泵间的管道执行第三册工业管道安装工程相应子目。2.刷油、防腐蚀、绝热工程执行第十一册刷油、防腐蚀、绝热工程相应子目。四、关于下列各项费用的规定：1.脚手架搭拆费按人工费的5%计算，其中人工工资占25%。2.高层建筑增加费（指高度在6层或20m以上的工业与民用建筑）按下表计算（全部为人工费）。 3.超高人工增加费：操作物高度距相对楼地面的安装高度在3.6m以上、20m以下的给排水、采暖、消防、燃气安装工程，其超高部分

5、定额人工乘以系数1.2。4.安装与生产同时进行时，安装工程的总人工费增加10，全部为因降效而增加的人工费(不含其他费用)。5.在有害身体健康的环境(包括高温、多尘、噪声超过标准和在有害气体等有害环境)中施工时，安装工程的总人工费增加10，全部为因降效而增加的人工费(不含其他费用)。6.采暖工程系统调整费按采暖工程人工费的15计算，其中人工工资占20。7.设置于管道间（井）、管廊、已封闭的地沟内管道工程（含管道、阀门、法兰、支架、套管的安装），人工乘以系数1.3。第一章 变配电装置 说明及工程量计算规则说 明一、油浸电力变压器安装定额同样适用于自耦式变压器、带负荷调压变压器的安装。电炉变压器按同

6、容量电力变压器定额乘以系数2.0，整流变压器按同容量电力变压器定额乘以系数1.60进行换算。二、变压器的器身检查：4000kVA以下是按吊芯检查考虑，4000kVA以上是按吊钟罩考虑，如果4000kVA以上的变压器需吊芯检查时，定额机械台班乘以系数2.0。三、本章变压器安装定额不包括变压器干燥，通过试验，判定绝缘受潮需要干燥的变压器，发生时执行变压器干燥定额。四、整流变压器、消弧线圈、并联电抗器的干燥，发生时执行同容量变压器干燥定额，电炉变压器执行同容量变压器干燥定额乘以系数2.0。五、变压器油是按设备带来考虑的，但施工中变压器油的过滤损耗及操作损耗已包括在有关定额中。六、变压器安装过程中放注

7、油、油过滤所使用的油罐，已摊入油过滤定额中。七、组合型成套箱式变电站主要是指10kV以下的箱式变电所，一般布置形式为变压器在箱的中间，箱的一端为高压开关位置，另一端为低压开关位置。八、互感器安装系按单相考虑的，不包括抽芯及绝缘油过滤，应另行计算。九、电抗器安装定额系按三相叠放、三相平放和二叠一平的安装方式综合考虑的，不论何种安装方式，均不作换算，一律执行本定额，干式电抗器安装定额适用于混凝土电抗器、铁芯干式电抗器和空心电抗器等干式电抗器的安装。十、高压成套配电柜安装定额不分容量大小综合考虑，不包括母线配制及设备干燥。十一、蓄电池安装定额适用于220V以下各种容量的碱性和酸性固定型蓄电池及其防震

8、支架安装、蓄电池充放电。 十二、蓄电池防震支架按随设备供货考虑，安装按地坪打眼装膨胀螺栓固定。十三、蓄电池的电极连接线、紧固螺栓、绝缘垫均按随设备自带考虑。十四、碱性蓄电池补充电解液的消耗材料定额按由厂家随设备供货考虑；铅酸蓄电池的电解液材料消耗量已包括在定额内，不另行计算。十五、蓄电池充放电电量已计入定额，不论酸性，碱性电池均按其电压和容量套用相应项目。免维护蓄电池组的充电按蓄电池组充放电相应定额乘以系数0.3计算（因不需要放电、再充电的过程，只需充电）。十六、软母线、带形母线、槽形母线的安装定额内不包括母线、金具、绝缘子等主材，具体可按设计数量加损耗计算。十七、软母线安装定额是按单串绝缘子

9、考虑的，如设计为双串绝缘子，其定额人工乘以系数1.08。十八、软母线的引下线、跳线、设备连线均按导线截面分别执行定额，不区分引下线、跳线和设备连线。十九、带形钢母线安装执行铜母线安装定额。二十、带形母线伸缩节头和铜过渡板均按成品考虑，定额只包括安装；不包括制作。二十一、高压共箱母线和低压封闭式插接母线槽均按制造厂供应的成品考虑，定额只包含现场安装。封闭式插接母线槽在竖井内安装时，人工和机械乘以系数2.0。二十二、设备安装所需的地脚螺栓按土建预埋考虑，定额中不包括二次灌浆。二十三、本章定额不包括下列工作内容：1.变压器干燥棚的搭拆工作，若发生时可按实计算。2.变压器铁梯及母线铁构件的制作安装。3

10、瓦斯继电器的检查及试验已列入变压器系统调整试验定额内。4.设备支架制作及安装。5.绝缘油过滤。6.基础槽（角）钢安装。7.二次喷漆。工程量计算规则1.油浸式变压器安装，按不同容量以“台”为计量单位。2.干式变压器安装，按不同容量以“台”为计量单位。3.变压器干燥，按不同容量以“台”为计量单位。4.消弧线圈的干燥按同容量电力变压器干燥定额执行，以“台”为计量单位。5.变压器油过滤不论过滤多少次，直到过滤合格为止。油过滤以“”为计量单位，其具体计算方法如下：（1）变压器安装定额未包括绝缘油的过滤，需要过滤时，可按产品说明书标注的油量计算。（2）充油设备的绝缘油过滤，可按产品说明书规定的充油量计算

11、计算公式：油过滤数量（）设备油重（）（1损耗率）6.变压器油过滤定额中不包括油的化验和油样分析，发生时另行计算。7.组合型成套箱式变电站的安装以“台”为计量单位，未包括基础槽钢，母线及引下线的配置安装。8.真空断路器、SF6断路器、大型空气断路器、电压（流）互感器安装以“台（个）”为计量单位。9.隔离开关、负荷开关、熔断器、避雷器安装以“组”为计量单位，每组按三相计算。避雷器的放电计数器安装已包含在避雷器安装定额内。10.电容器、击穿保险器安装以“个”为计量单位。11.高压设备安装定额内均不包括绝缘台的安装，其工程量应按施工图设计执行相应定额。12.高压成套配电柜、低压配电柜、直流配电屏、整

12、流柜、可控硅柜及其它电气屏（柜）的安装以“台”为计量单位，均未包括基础槽钢、母线及引下线的配置安装。13.配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按施工图设计的需要量计算，执行第四章铁构件制作安装定额或成品价。14.绝缘油、六氟化硫气体、液压油等均按设备带有考虑；电气设备以外的加压设备和附属管道的安装应按相应定额另行计算。15.配电设备的端子板外部接线，应按本册第四章相应定额另行计算。16.铅酸蓄电池和碱性蓄电池安装，分别按容量大小以单体蓄电池“个”为计量单位，按施工图设计的数量计算工程量。定额内已包括了电解液的材料消耗，执行时不得调整。17.免维护蓄电池安装以“组件”为计量单位，其

13、具体计算如下例：某项工程设计一组蓄电池为220V/500A，由18个12V的组件组成，那么就应该套用12V/500A的定额，以18组件计。18.蓄电池充放电按不同容量以“组”为计量单位。19.支持绝缘子安装分别按安装在户内、户外、单孔、双孔、四孔固定，以“个”为计量单位。20.穿墙套管安装不分水平、垂直安装，均以“个”为计量单位。21.带形母线安装及带形母线引下线安装包括铜排、铝排，分别以不同截面和片数以“10/单相”为计量单位。母线和固定母线的金具均按设计量加损耗率计算。22.钢带形母线安装，按同规格的铜母线定额执行，不得换算。23.母线伸缩头及铜过渡板安装均以“个”为计量单位。24.软母线

14、安装，指直接由耐张绝缘子串悬挂部分，按软母线截面大小分别以“跨/三相”为计量单位，设计跨距不同时，不得调整。导线、绝缘子、线夹、弛度调节金具等均按施工图设计用量加定额规定的损耗率计算。25.软母线引下线，指由T型线夹或并沟线夹从软母线引向设备的连接线，以“组”为计量单位，每三相为一组；软母线经终端耐张线夹引下（不经T型线夹或并沟线夹引下）与设备连接的部分均执行引下线定额，不得换算。26.两跨软母线间的跳引线安装，以“组”为计量单位，每三相为一组。不论两端的耐张线夹是螺栓式或压接式，均执行软母线跳线定额，不得换算。27.软母线安装预留长度按下表计算。软母线安装预留长度 单位：/根项 目耐张跳线引

15、下线、设备连接线预留长度2.50.80.628.设备连接线安装，指两设备间的连接部分。不论引下线、跳线、设备连接线，均应分别按导线截面、三相为一组计算工程量。29.槽形母线安装以“10/单相”为计量单位。槽形母线与设备连接分别以连接不同的设备以“台”为计量单位。槽形母线及固定槽形母线的金具按设计用量加损耗率计算。壳的大小尺寸以“10”为计量单位，长度按设计共箱母线的轴线长度计算。30.低压（指380V以下）封闭式插接母线槽安装分别按导体的额定电流大小以“10”为计量单位，长度按设计母线的轴线长度计算，分线箱以“台”为计量单位，分别以电流大小按设计数量计算。31.重型母线安装包括铜母线、铝母线，

16、分别按截面大小以母线的成品重量以“”为计量单位。32.重型铝母线接触面加工指铸造件需加工接触面时，按其接触面大小，分别以“片/单相”为计量单位。33.硬母线配置安装预留长度按下表的规定计算。硬母线配置安装预留长度 单位：m /根序号项目预留长度说明1带形、槽形母线终端0.3从最后一个支持点算起2带形、槽形母线与分支线连接0.5分支线预留3带形、槽形母线与设备连接0.5从设备端子接口算起4多片重型母线与设备连接1.0从设备端子接口算起34.带形母线安装均不包括支持瓷瓶安装和钢构件配置安装，其工程量应分别按设计成品数量执行本册相应定额。第二章 电缆 说明及工程量计算规则说 明一、本章的电缆敷设定额

17、适用于10kV以下的电力电缆和控制电缆敷设。定额系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按本册第三章有关定额另计工地运输。二、电缆在一般山地、丘陵地区敷设时,其定额人工乘以系数1.3。该地段所需的施工材料如固定桩、夹具等按实另计。三、双壁波纹管安装子目也适用于埋地玻璃钢管、碳素纤维波纹管（ICC）敷设。四、电缆敷设定额未考虑因波形敷设增加长度、弛度增加长度、电缆绕梁（柱）增加长度以及电缆与设备连接、电缆接头等必要的预留长度，该增加长度应计入工程量之内。五、本章电缆敷设按铜芯电缆考虑，铝芯电力电缆敷设按同等截面积铜芯电力电缆相

18、应子目乘以系数0.72。六、电力电缆敷设定额均按三芯（包括三芯连地）考虑的，5芯电力电缆敷设定额乘以系数1.3，6芯电力电缆乘以系数1.6，每增加一芯定额增加30，以此类推。单芯电力电缆敷设按同截面电缆定额乘以0.67。截面400mm2以上至800mm2的单芯电力电缆敷设按400mm2电力电缆定额执行。截面8001000mm2的单芯电力电缆敷设按400mm2电力电缆定额乘以系数1.25执行。七、本章的电力电缆头制安定额均按铜芯电缆考虑的，铝芯电力电缆头按同截面电缆头定额乘以系数 0.84，双屏蔽电缆头制作安装人工乘以系数1.05。单芯电缆头制作安装按同电压同截面电缆头制作安装定额乘以系数0.5

19、五芯以上电缆头制作安装按每增加一芯，定额增加系数0.25。八、竖直通道电缆敷设时，竖井中带隔层（指竖井中每层有与主结构同层的楼板,仅留有电缆穿楼板的孔洞）不能执行竖直通道电缆定额。九、预分支电缆、电缆吊头、电缆托挂器、单回路防涡流电缆固定架均按制造厂供应的成品考虑，按实际计算，定额包含现场安装并已考虑超高因素。 十、电缆沟挖填方定额亦适用于电气管道沟等的挖填方工作。十一、本章电缆敷设系综合定额，已将裸包电缆、铠装电缆、屏蔽电缆等因素考虑在内，因此凡10kV以下的电力电缆和控制电缆均不分结构形式和型号，一律按相应的电缆截面和芯数执行定额。十二、电缆敷设定额及其相配套的定额中均未包括主材（又称装

20、置性材料），另按设计和工程量计算规则加上定额规定的损耗率计算主材费用。十三、室外敷设直径100以下的电缆保护管执行本册第九章相应定额。十四、桥架安装：1.桥架安装包括运输、组对、吊装、固定；弯通或三、四通组对固定；桥架开孔、上管件、隔板安装、盖板安装、接地、附件安装等工作内容。2.桥架支撑架定额适用于成品立柱、托臂及其他各种成品支撑架的安装。本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不作调整。3.玻璃钢梯式桥架和铝合金梯式桥架定额均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架定额和铝合金槽式桥架定额。4.钢制桥架主结构设计厚度大

21、于3mm时，定额人工、机械乘以系数1.2。5.不锈钢桥架按本章钢制桥架定额乘以系数1.1。6.桥架隔板按设计用量计算主材费用，损耗率同桥架。十五、宽100mm以下的金属槽盒安装，可套加强塑料槽定额。固定支架及吊杆另计。十六、本章定额未包括下列工作内容：1.隔热层、保护层的制作安装。2.电缆冬季施工的加温工作和在其他特殊施工条件下的施工措施费和施工降效增加费。工程量计算规则1.直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土石方量。直埋电缆的挖、填土（石）方量注：两根以内的电缆沟，系按上口宽度600m、下口宽度400mm、深度900m计算的常规土方量（深度按规范的最低标准）； 每增加一根

22、电缆，其宽度增加170mm；以上土方量系按埋深从自然地坪起算，如设计埋深有特殊要求时，按设计深度计算。2.电缆沟盖板揭、盖定额，按每揭或每盖一次以延长米计算，如又揭又盖，则按两次计算。3.电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：（1）横穿道路，按路基宽度两端各增加2。（2）垂直敷设时，管口距地面增加2。（3）穿过建筑物外墙时，按基础外缘以外增加1。（4）穿过排水沟时，按沟壁外缘以外增加1。4.电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9、沟宽按最外边的保护管两侧边缘外各增加0.3工作面计算。5.电缆敷设按单根

23、以延长米计算。6.电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表规定增加附加长度。7.电缆终端头及中间头均以“个”为计量单位。中间电缆头设计有图示的，按设计数量确定；设计没有规定的，发生时按实际数量计算。8.桥架安装，以“10”为计量单位。9.电缆穿刺线夹安装以“组”为计量单位。不分电缆芯数（定额已综合考虑）均以一组计算。10.吊电缆的钢索及拉紧装置，应按本册相应定额另行计算。11.钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的长度。12.电缆敷设及桥架安装，应按定额说明的综合内容范围计算。第三章 10kV以下架空配电线路 说明及工程量计算规则说 明一、本章定额按平地施工条件考

24、虑，如在其他地形条件下施工时，其人工和机械按下表地形系数予以调整。地形类别丘陵（市区）一般山地、泥沼地带调整系数1.201.60二、地形划分的特征：1.平地：地形比较平坦、地面比较干燥的地带。2.丘陵：地形有起伏的矮岗、土丘等地带。3.一般山地：指一般山岭或沟谷地带、高原台地等。4.泥沼地带：指经常积水的田地或泥水淤积的地带。三、预算编制中，全线地形分几种类型时，可按各种类型长度所占百分比求出综合系数进行计算。四、土质分类如下：1.普通土：指种植土、粘砂土、黄土和盐碱土等，主要利用锹、铲即可挖掘的土质。2.坚土：指土质坚硬难挖的红土、板状粘土、重块土、高岭土，必须用铁镐、条锄挖松，再用锹、铲挖

25、掘的土质。3.松砂石：指碎石、卵石和土的混合体，各种不坚实砾岩、页岩、风化岩，节理和裂缝较多的岩石等（不需用爆破方法开采的）需要镐、撬棍、大锤、楔子等工具配合才能挖掘者。4.岩石：一般指坚实的粗花岗岩、白云岩、片麻岩、玢岩、石英岩、大理岩、石灰岩、石灰质胶结的密实砂岩的石质，不能用一般挖掘工具进行开挖的，必须采用打眼、爆破或打凿才能开挖者。5.泥水：指坑的周围经常积水，坑的土质松散，如淤泥和沼泽地等挖掘时因水渗入和浸润而成泥浆，容易坍塌，需用挡土板和适量排水才能施工者。6.流砂：指坑的土质为砂质或分层砂质，挖掘过程中砂层有上涌现象，容易坍塌，挖掘时需排水和采用挡土板才能施工者。五、线路一次施工

26、工程量按5根以上电杆考虑，如5根以内者，其全部人工、机械乘以系数1.3。六、钢杆的混凝土基础浇制、地脚螺栓制安、预埋、保护帽浇制执行甘肃省建筑工程预算定额。七、架空绝缘导线架设定额中已包括线路附件(如验电接地环、线路故障寻址仪等)安装的人工，发生时按设计数量只计主材费。八、导线跨越架设：1.每个跨越间距均按50m以内考虑，大于50m而小于100m时按2处计算，以此类推。2.在同跨越档内，有多种（或多次）跨越物时，应根据跨越物种类分别执行定额。3.跨越定额仅考虑因跨越而多耗的人工、机械台班和材料，在计算架线工程量时，不扣除跨越档的长度。九、杆上变压器安装不包括变压器调试、抽芯、干燥工作。十、杆上

27、配电计量箱执行本章杆上变配电设备安装中配电箱安装定额。工程量计算规则.工地运输，是指定额内未计价材料从集中材料堆放点或工地仓库运至杆位上的工程运输，分人力运输和汽车运输，以“10tkm”为计量单位。运输量计算公式如下：工程运输量施工图用量（1+损耗率）预算运输重量工程运输量+包装物重量（不需要包装的可不计算包装物重量）运输重量可按下表的规定进行计算：.无底盘、卡盘的电杆坑，其挖方体积V=0.80.8 式中 坑深（）。.电杆坑的马道土、石方量按每坑0.23计算。.施工操作裕度按底拉盘底宽每边增加0.1。.各类土质的放坡系数按下表计算：8.杆坑土质按一个坑的主要土质而定，如大部分为普通土，少量为坚

28、土，则该坑应全部按普通土计算。9.带卡盘的电杆坑，如原计算的尺寸不能满足卡盘安装时，因卡盘超长而增加的土（石）方量另计。10.底盘、卡盘、拉线盘按设计用量以“块”为计量单位。11.电杆组立，分别以材质和高度或单杆重量、形式按设计数量以“根”为计量单位。12.钢杆组立定额中“每根重量”系指杆身自重与横担、叉梁、脚钉（爬梯）、拉线抱箍等全部杆身组合构建的总重量。13.横担安装按施工图设计规定，分别不同形式，以“组”为计量单位。14.拉线制作安装按施工图设计,分不同形式和截面，以“根”为计量单位。定额按单根拉线考虑,若安装V型、Y型或双拼型拉线时，按2根计算。拉线长度按设计全根长度计算，设计无规定时

29、可按下表计算：15.导线架设，分别导线类型和不同截面以“km/单线”为计量单位计算。导线预留长度按下表的规定计算：导线长度按线路总长度和预留长度之和计算。计算主材费时应另增加规定的损耗率。16.导线跨越架设，包括越线架的搭、拆和运输以及因跨越（障碍）施工难度增加而增加的工作量，以“处”为计量单位。每个跨越间距50以内考虑，大于50而小于100时按2处计算，以此类推。在计算架线工程量时，不扣除跨越档的长度。17.杆上变配电设备安装以“台”或“组”为计量单位，定额内包括杆上钢支架及设备的安装工作，但钢支架、连引线、线夹、金具等主材应按设计规定另行计算，设备的接地装置安装和调试应按本册相应定额另行计

30、算。18.集束导线敷设以“10”为计量单位。第四章 控制设备及低压电器 说明及工程量计算规则说 明一、本章包括电器控制设备、低压电器的安装，盘、柜接线，焊（压）接线端子，基础槽、角钢及各种铁构件、支架制作、安装。二、控制设备安装，除限位开关及水位电器信号装置外，其它均未包括支架制作、安装。发生时可执行本章有关定额。三、路灯、景观灯控制箱按室外杆上安装考虑，若装于室内或落地安装，执行本章相应子目。四、控制设备安装未包括的工作内容：1.二次喷漆及喷字；2.电器及设备干燥；3.焊、压接线端子；4.端子板外部（二次）接线。五、屏上辅助设备安装，包括标签框、光字牌、信号灯、附加电阻、连接片等，但不包括屏

31、上开孔工作。六、设备的补充油按设备自带考虑。七、电量变送器安装定额适用于电流变送器、电压变送器、有功功率变送器、无功功率变送器、有功无功功率变送器、功率因数变送器、相位角变送器、有功电度变送器、无功电度变送器、频率变送器、电压/频率变送器等。八、操作柱按成品考虑。九、焊（压）接线端子定额只适用于导线，电缆终端头制作安装定额中已包括压接线端子，不得重复计算。十、盘、柜配线定额只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修、配、改工程。十一、各种铁构件制作，均不包括镀锌、镀锡、镀铬、喷塑等其它金属防护费用。发生时应另行计算。十二、轻型铁构件系指结构厚度在3mm以内的构件。十三、铁构件制

32、作、安装定额适用于本册范围内的各种支架、构件的制作、安装。十四、阀类接线定额适用于除消防管道外的各种民用管道上的各类电动阀、电动调节阀、电磁阀的接线。十五、各类感应器接线定额适用于卫生洁具的各种红外感应阀门、水嘴的感应器接线和除消防管道外的各种民用管道上的远传基表、IC卡表的接线。工程量计算规则1.控制设备及低压电器安装均以“台”为计量单位。以上设备安装均未包括基础槽钢、角钢的制作安装，其工程量应按相应定额另行计算。2.综合保护装置以“台”为计量单位，不包括盘柜开孔。3.铁构件制作安装均按施工图设计尺寸，以成品重量“kg”为计量单位。4.网门、保护网制作安装，按网门或保护网设计图标的框外尺寸，

33、以“”为计量单位。5.盘柜配线分不同规格，以“”为计量单位。6.端子板外部接线按设备盘、箱、柜、台的外部接线图计算，以“10个”为计量单位。7.盘、箱、柜的外部进出线预留长度按下表计算。第五章 防雷及接地装置 说明及工程量计算规则说 明一、本章定额适用于建筑物、构筑物的防雷接地，变配电系统接地，设备接地以及避雷针的接地装置。二、户外接地母线敷设定额系按自然地坪和一般土质综合考虑的，包括地沟的挖填土和夯实工作，执行本定额时不应再计算土方量。如遇有石方、矿渣、积水、障碍物等情况时可另行计算。三、接地装置采用铜包钢材料时，执行本章中同规格的相应项目。四、本章定额不适于采用爆破法施工敷设接地线、安装接

34、地极，也不包括高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测定工作。五、本章定额中，等电位接地端子箱适用于半周长小于0.5m的接地端子箱，等电位接地接线盒适用于100100mm以下的等电位接地接线盒安装。六、本章定额中，避雷针的安装、半导体少长针消雷装置安装均已考虑了高空作业的因素。七、独立避雷针的加工制作执行本册“一般铁构件”制作定额。八、建筑物屋顶的防雷接地装置应执行“避雷网安装”定额。电缆支架的接地线安装应执行“户内接地母线敷设”定额。九、防雷均压环安装定额是按利用建筑物圈梁内主筋作为防雷接地连接线考虑的。如果采用单独扁钢或圆钢明敷作均压环时，可执行“户内接地母线敷设”定额。

35、十、利用基础底板钢筋网作接地极时，钢筋网交叉处需电气焊接的按设计数量执行柱主筋与圈梁钢筋焊接定额。十一、利用铜绞线作接地引下线时，配管、穿铜绞线执行本册第九章中同规格的相应项目。十二、电子设备避雷器安装适用于各类电子设备（强、弱电、通讯、建筑智能化、自动化仪表）的避雷器安装，亦适用于各类电子设备的浪涌保护器安装，具体范围如下表：工程量计算规则1.接地极制作安装以“根”为计量单位，其长度按设计长度计算，设计无规定时，每根长度按2.5计算。若设计有管帽时，管帽另按加工件计算。接地板制作安装以“块”为计量单位。接地模块安装以“个”为计量单位。降阻剂埋设以“100kg”为计量单位。2.接地母线敷设，按

36、设计长度以“10”为计量单位。接地母线、避雷线敷设，均按延长米计算工程量，其长度按施工图设计水平和垂直规定长度另加3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算。计算主材费时应另增加规定的损耗率。3.接地跨接线以“处”为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。4.等电位接地端子箱安装以“个”为计量单位。等电位接地接线盒以“10个”为计量单位。卫生间等电位连接以“处”为计量单位。5.避雷针的加工制作、安装，以“根”为计量单位，独立避雷针安装以“基”为计量单位。长度、高度、数量均按设计规定。装

37、在墙上的避雷针的支架，其制作根据图纸设计另行计算。独立避雷针的加工制作应执行“一般铁件”制作定额或按成品计算。6.接地测试板制作安装以“块”为计量单位。7.电子设备防雷装置安装以“个”为计量单位。8.半导体少长针消雷装置安装以“套”为计量单位。9.利用建筑物内主筋作接地引下线安装以“10”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整。10.断接卡子制作安装以“10套”为计量单位，按设计规定装设的断接卡子数量计算。11.均压环敷设以“10”为单位计算，主要考虑利用圈梁内主筋作均压环接地连线，焊接按两根主筋考虑，超过两根时，可按比例调整。长度按设计需要作均压接地

38、的圈梁中心线长度，以延长米计算。12.钢、铝窗接地以“10处”为计量单位，按设计规定接地的金属窗数进行计算。13.柱子主筋与圈梁连接以“10处”为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。如果焊接主筋和圈梁钢筋超过两根时，可按比例调整，需要连接的柱子主筋和圈梁钢筋“处”数按设计规定计算。第六章 电机 说明及工程量计算规则说 明一、本章定额中的专业术语“电机”系指发电机和电动机的统称，如小型电机检查接线定额，适用于同功率的小型发电机和小型电动机的检查接线，定额中的电机功率系指电机的额定功率。二、本章的电机检查接线定额，不包括电机本体安装，发生时应执行执行第一册机械设备安装工程中的电

39、机安装定额。三、直流发电机组和多台一串的机组，可按单台电机分别执行相应定额。四、单台电机重量在3以下的电机为小型电机，单台电机重量超过3至30以下的电机为中型电机，单台电机重量在30以上的电机为大型电机。五、微型电机分为三类：驱动微型电机（分马力电机）系指微型异步电动机、微型同步电动机、微型交流换向器电动机、微型直流电动机等，控制微型电机系指自整角机、旋转变压器、交直流测速发电机、交直流伺服电动机、步进电动机、力矩电动机等，电源微型电机系指微型电动发电机组和单枢变流机等，其它小型电机凡功率在0.75kW以下的电机均执行微型电机定额，但一般民用小型交流电风扇安装另执行本册第十章的风扇安装定额。六

40、各类电机的检查接线定额均不包括控制装置的安装和接线。七、电机的接地线材质至今技术规范尚无新规定，本定额仍沿用镀锌扁钢（254）编制的，如采用铜接地线时，主材（导线和接头）应更换，但安装人工和机械不变。八、本章的电机检查接线定额，除发电机和调相机外，均不包括电机的干燥工作，发生时应执行电机干燥定额。本章的电机干燥定额系按一次干燥所需的人工、材料、机械消耗量考虑的。九、各种电机的检查接线，定额按规范要求均考虑有相应规格的金属软管和活接头的消耗量，平均每台电机配金属软管11.5m（平均按1.25m）和与之配套的金属软管专用活接头2个。如设计规格和数量与定额不同时，可按设计规格和数量计算金属软管和与

41、之配套的金属软管专用活接头的材料费，其他不得调整。十、防爆电加热器检查接线按普通电加热器项目定额人工乘以系数1.2。工程量计算规则1.发电机、调相机、电动机的电气检查接线，均以“台”为计量单位。2.小型电机按电机类别和功率大小执行相应定额，大、中型电机不分交、直流电机及类别一律按电机重量执行相应定额。3.在特别潮湿的地方，电机需要进行多次干燥，应按实际干燥次数计算。在气候干燥、电机绝缘性能良好、符合技术标准而不需要干燥时，则不计算干燥费用。实行包干的工程，可参照以下比例，由有关各方协商而定。（1）低压小型电机3kW以下按25%的比例考虑干燥。（2）低压小型电机3kW以上至220kW按30%50

42、考虑干燥。（3）大中型电机按100%考虑一次干燥。第七章 滑触线装置 说明及工程量计算规则说 明一、滑触线支架的基础铁件及螺栓，按土建预埋考虑。二、滑触线及支架的油漆，均按刷一遍考虑。三、安全节能型滑触线定额按单相滑触线考虑，若三相组合为一根的滑触线则定额乘以系数2.0。四、滑触线伸缩器和坐式电车绝缘子支持器的安装，已分别包括在“滑触线安装”和“滑触线支架安装”定额内，不另行计算。五、滑触线及支架安装是按10m以下标高考虑的，如超过10m时按册说明的超高人工增加费计算。六、移动软电缆敷设未包括轨道安装及滑轮制作。七、铁构件制作，执行第四章的有关定额。工程量计算规则滑触线安装以“100/单相”

43、为计量单位，其附加和预留长度按下表的规定计算。滑触线安装附加和预留长度 单位：m/根序号项目预留长度说明1圆钢、铜母线与设备连接0.2从设备接线端子接口起算2圆钢、铜滑触线终端0.5从最后一个固定点起算3角钢滑触线终端1.0从最后一个支持点起算4扁钢滑触线终端1.3从最后一个固定点起算5扁钢母线分支0.5分支线预留6扁钢母线与设备连接0.5从设备接线端子接口起算7轻轨滑触线终端0.8从最后一个支持点起算8安全节能及其他滑触线终端0.5从最后一个固定点起算第八章 电气调整试验 说明及工程量计算规则说 明一、本章内容包括电气设备的本体试验和主要设备的分系统调试。成套设备的整套起动调试按专业定额另行

44、计算。主要设备的分系统内所含的电气设备元件的本体试验已包括在该分系统调试定额之内。如：变压器的系统调试中已包括该系统中的变压器、互感器、开关、仪表和继电器等一、二次设备的本体调试和回路试验。绝缘子和电缆等单体试验，只在单独试验时使用，不得重复计算。二、送配电设备调试中的1kV以下定额适用于所有低压供电回路，如从低压配电装置至分配电箱的供电回路；但从配电箱直接至电动机的供电回路已包括在电动机的系统调试定额内。送配电设备系统调试包括系统内的电缆试验、瓷瓶耐压等全套调试工作。供电桥回路中的断路器、母线分段断路器皆作为独立的供电系统计算。定额皆按一个系统一侧配一台断路器考虑的。若两侧皆有断路器时，则按

45、两个系统计算。如果分配电箱内只有刀开关、熔断器等不含调试元件的供电回路，则不再作为调试系统计算。三、定额不包括设备的烘干处理和设备本身缺陷造成的元件更换修理和修改，亦未考虑因设备元件质量低劣对调试工作造成的影响。定额系按新的合格设备考虑的，如遇以上情况时，应另行计算。经修配改或拆迁的旧设备调试，定额乘以系数1.1。四、本定额只限电气设备自身系统的调整试验，未包括电气设备带动机械设备的试运工作，发生时应按相应专业定额另行计算。五、调试定额不包括试验设备、仪器仪表的场外转移费用。六、本调试定额系按现行施工技术验收规范编制的，凡现行规范（指定额编制时的规范）未包括的新调试项目和调试内容均应另行计算。

46、七、调试定额已包括熟悉资料、核对设备、填写试验记录、保护整定值的整定和调试报告的整理工作。八、电力变压器如有“带负荷调压装置”，调试定额乘以系数1.12。三卷变压器、整流变压器、电炉变压器调试按同容量的电力变压器调试定额乘以系数1.2。310kV母线系统调试含一组电压互感器，1kV以下母线系统调试定额不含电压互感器，适用于低压配电装置的各种母线（包括软母线）的调试。九、微机综合保护装置调试只适用于综合保护装置的本体调试，其他调试内容包括在其所属的电气系统调试内。十、电力电缆试验已包含在其所属的电气系统调试内，电缆试验定额子目只在单独试验时使用，不得重复计算。工程量计算规则1.变压器系统调试，以每个电压侧有一台断路器为准。多于一个断路器的按相应电压等级送配电设备系统调试的相应定额另行计算。2.干式变压器调试，执行相应容量变压器调试定额乘以系数0.8。3.电气调试所需的电力消耗已包括在定额内，一般不另计算。但10kW以上电机及发电机的启动调试
