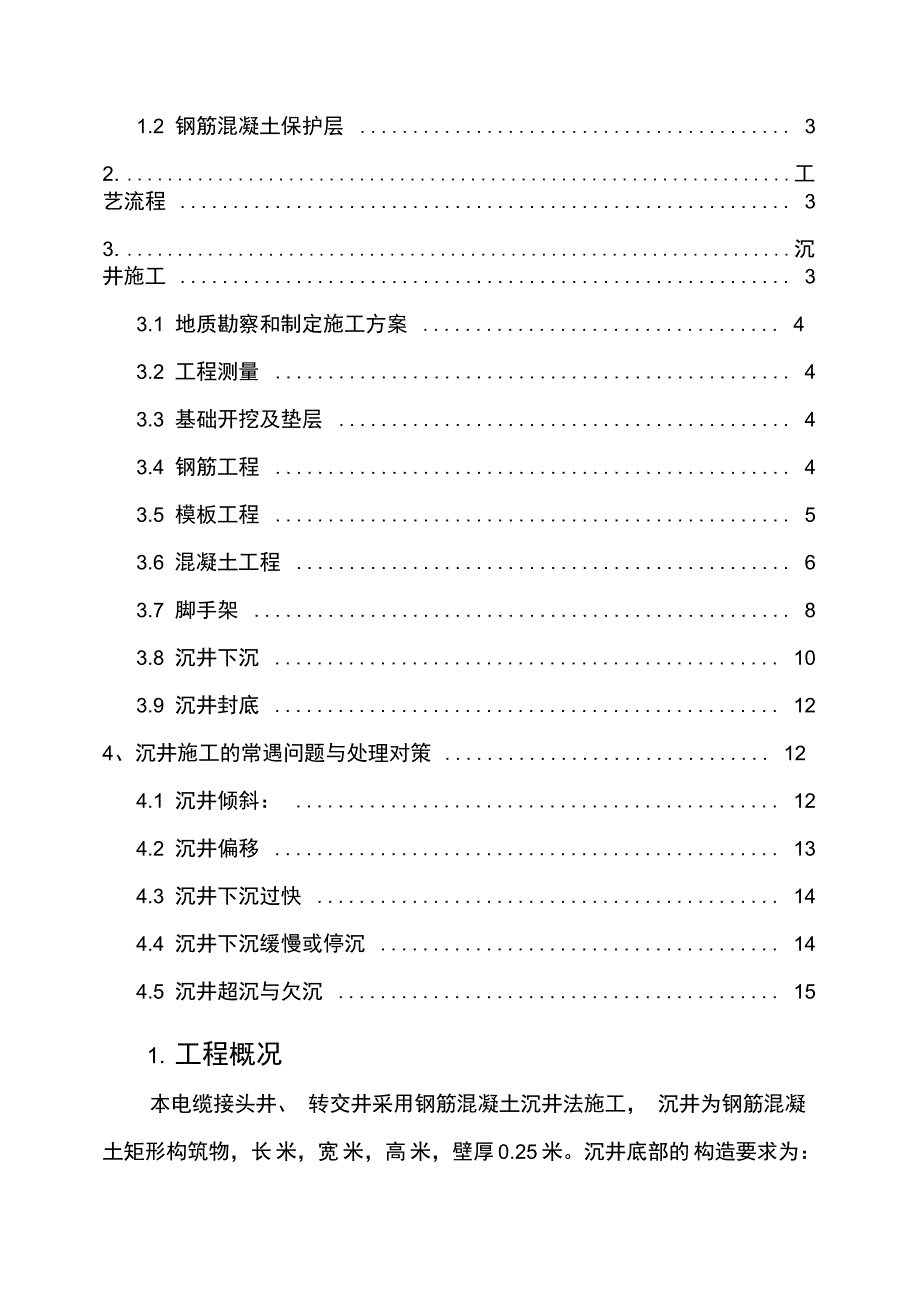

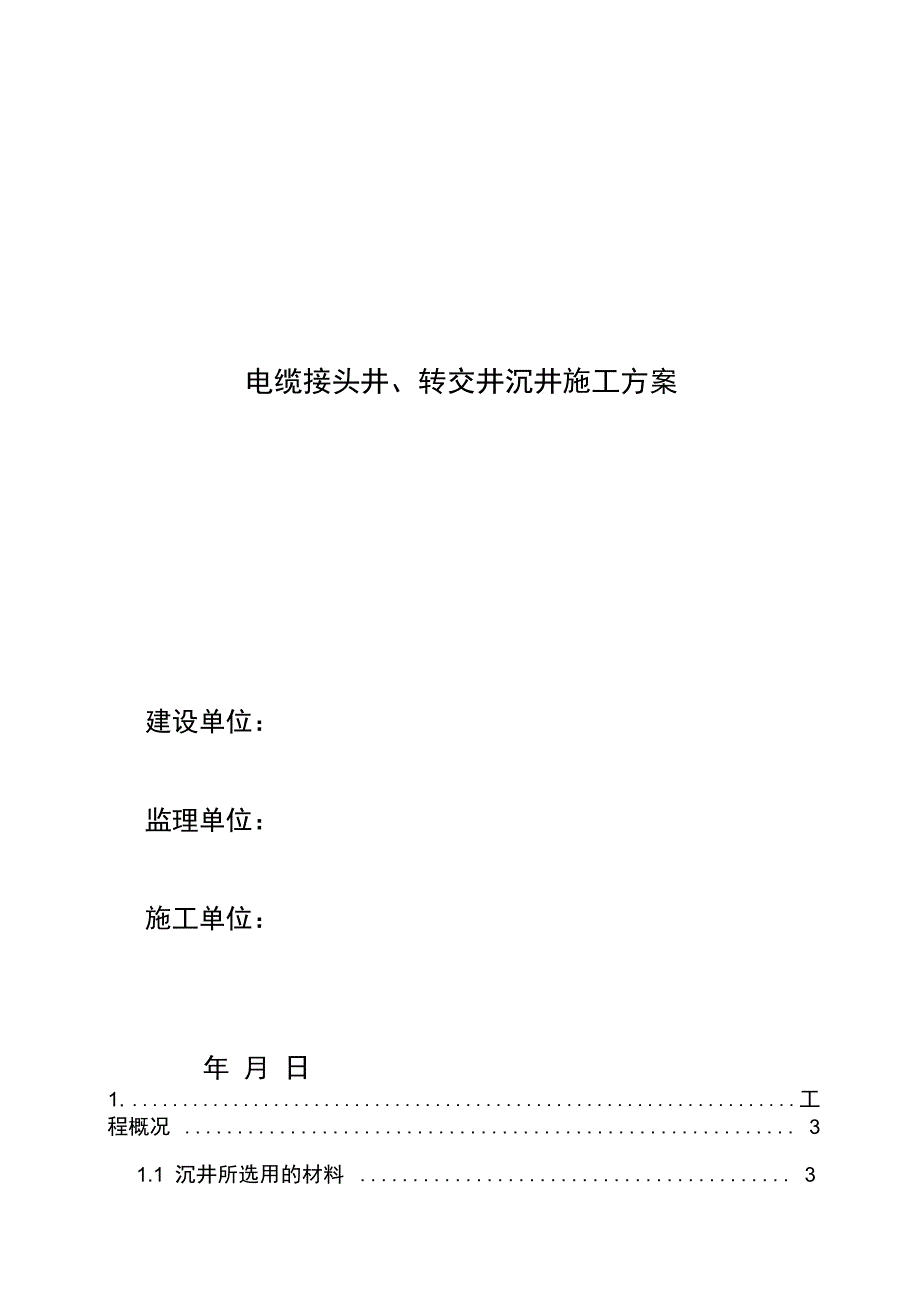

1、电缆接头井、转交井沉井施工方案建设单位：监理单位：施工单位：年 月 日1. 工程概况 31.1 沉井所选用的材料 31.2 钢筋混凝土保护层 32. 工艺流程 33. 沉井施工 33.1 地质勘察和制定施工方案 43.2 工程测量 43.3 基础开挖及垫层 43.4 钢筋工程 43.5 模板工程 53.6 混凝土工程 63.7 脚手架 83.8 沉井下沉 103.9 沉井封底 124、沉井施工的常遇问题与处理对策 124.1 沉井倾斜： 124.2 沉井偏移 134.3 沉井下沉过快 144.4 沉井下沉缓慢或停沉 144.5 沉井超沉与欠沉 151. 工程概况本电缆接头井、 转交井采用钢筋混

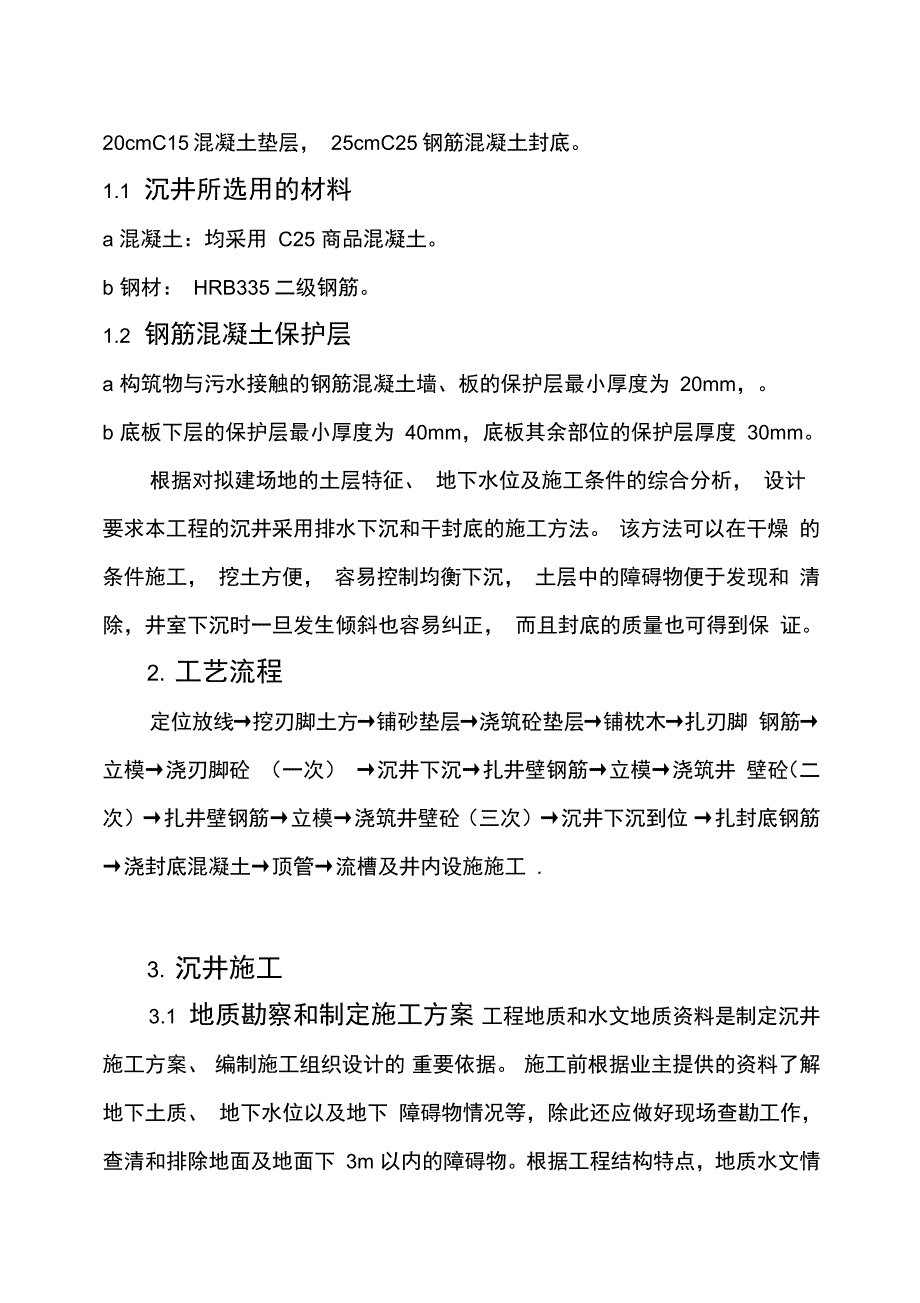

2、凝土沉井法施工， 沉井为钢筋混凝 土矩形构筑物，长 米，宽 米，高 米，壁厚 0.25 米。沉井底部的 构造要求为： 20cmC15混凝土垫层， 25cmC25钢筋混凝土封底。1.1 沉井所选用的材料a 混凝土：均采用 C25 商品混凝土。b 钢材： HRB335二级钢筋。1.2 钢筋混凝土保护层a 构筑物与污水接触的钢筋混凝土墙、板的保护层最小厚度为20mm，。b 底板下层的保护层最小厚度为 40mm，底板其余部位的保护层厚度 30mm。根据对拟建场地的土层特征、 地下水位及施工条件的综合分析， 设计 要求本工程的沉井采用排水下沉和干封底的施工方法。 该方法可以在干燥 的条件施工， 挖土方便

3、 容易控制均衡下沉， 土层中的障碍物便于发现和 清除，井室下沉时一旦发生倾斜也容易纠正， 而且封底的质量也可得到保 证。2. 工艺流程定位放线挖刃脚土方铺砂垫层浇筑砼垫层铺枕木扎刃脚 钢筋立模浇刃脚砼 （一次） 沉井下沉扎井壁钢筋立模浇筑井 壁砼（二次）扎井壁钢筋立模浇筑井壁砼（三次）沉井下沉到位 扎封底钢筋浇封底混凝土顶管流槽及井内设施施工 .3. 沉井施工3.1 地质勘察和制定施工方案 工程地质和水文地质资料是制定沉井施工方案、 编制施工组织设计的 重要依据。 施工前根据业主提供的资料了解地下土质、 地下水位以及地下 障碍物情况等，除此还应做好现场查勘工作，查清和排除地面及地面下 3m

4、以内的障碍物。根据工程结构特点，地质水文情况，施工设备条件， 技术的可靠性，编制切实可行的施工方案或施工技术措施，以指导施工。3.2 工程测量 根据设计院、规划部门的技术交底和设计施工图中总平面布置要求， 定出沉井中心的位置和十字轴线桩。 在场内引进两个水准点， 目的是可以 相互校核。在远离沉井不受下沉影响的地方设立观测偏移观察点。3.3 基础开挖及垫层为避免沉井在灌注混凝土过程中发生不均匀沉降， 先机械开挖挖至地 面向下 1 米左右。刃脚外侧面至基坑边一般为 1.2m。在基坑四角设集水 坑并不间断排水，保持施工期间基坑干燥。在刃脚底部设置50mm砂垫层和沉井垫木。砂垫层采用 4.5*4.5

5、 18m井为 18.5*3.5 ）米宽。砂垫层施 工可具体条件选用振实夯实或压实等办法。 适当加水分层夯实， 做好一层 检验后再施工下一层，采用平板式振捣机时松砂的分层厚度取 20-25cm。 砂垫层密实度的质量标准用砂的干容重控制，中砂取 15.6-16KN/m3，粗 砂可适当提高。同时砂垫层应避免受水浸泡。3.4 钢筋工程a、绑扎刃脚钢筋时， 因竖向井壁插筋较高， 为了确保钢筋位置正确， 在绑扎前先搭设钢管架， 竖向钢筋的间距在支架水平钢管上先用粉笔画好 位置，然后把钢筋绑扎在钢管上。 钢筋安装绑扎时， 应严格控制各种钢筋 的搭接长度和锚固长度，焊接钢筋应留有足够的焊接规定长度。b、钢筋

6、绑扎时铁丝必须扎紧，其两头应向内。不得有滑动、折断、 移位等情况。c、立模前钢筋两侧绑好带铁丝的水泥砂浆垫块，确保钢筋的保护层 厚度。d、钢筋需要接长时， 优先采用焊接， 10 以下时可以做成绑扎接头。 钢筋接头位置必须按规范要求错开， 同一截面的搭接数量不能超过允许数 量。同时在安装刃脚钢筋时， 要预埋好底板及预留洞口的插筋， 确保混凝 土浇注的整体性。e、做好材料进厂检验工作，并做好有关记录。3.5 模板工程由于本工程工期较紧， 拟在沉井施工中预备两套钢模和一套木模。 施 工中采用组合钢模为主，铺以木模拼缝。A、施工准备(1) 根据各构筑物尺寸、形式确定结构模板平面总图，在总图中标 出各构

7、件的型号、位置、数量、尺寸标高及相同或略加拼补即 相同的构件替代并编号，以减少配板种类、数量。(2) 确定模板配板平面布置及支撑布置。根据总图及编号，并根据 砼浇捣时计算的侧压力值，确定纵模钢管规格、数量及排列尺 寸，以及支撑系统的纵向支撑、 侧向支撑、 横向拉接件的型号、 间距。(3) 严格对模板强度、刚度及稳定性进行验算，合格后绘制全套模 板设计图，其中包括平面布置配板图、分块图、组装图、节点 大样图、零件及非定型拼接件加工图。(4) 轴线、模板线放样。水平控制标高引测到脚手架或其它过渡引 测点，并做好预检手续。(5) 预组拼装模板，按图纸要求检查对角线、平整、外型尺寸及坚固件数是否有效牢

8、靠。并涂脱模剂、分规格堆放。B、模板安装将已准备好的模板吊装就位，具体工艺流程如下： 安装前检查内侧模板吊装就位安装斜撑清理杂物 插入对拉螺栓安装就位外侧模板安装斜撑调整模板位置 紧固穿墙螺栓斜撑固定。C、安装模板注意事项：(1) 由于分节浇筑，因此在支立第二节模板时，不宜直接支撑在地 面上，以免沉井因自重增加而产生沉降，使新浇筑的混凝土内部 产生拉力，造成裂缝。(2) 模板安装完毕后，全面检查扣件、螺栓、斜撑是否坚固、稳定， 模板井缝及下口是否严密。3.6 混凝土工程本工程沉井混凝土采用商品混凝土， 沉井施工按一次浇筑， 一次下沉 施工。沉井预留洞口下沉前用 240厚 MU10砖，M7.5水

9、泥砂浆砌筑封堵，封 口内、外侧用 1： 3 水泥砂浆抹平。沉井外壁涂冷底子油两道，涂刷前应 对沉井浇筑的质量仔细检查，并作适当修整。为保证浇筑质量，施工前必须做好准备工作。人员安排应明确职责。 为了确保混凝土浇筑的质量， 在浇筑混凝土前， 应对模板位置标高， 断面 尺寸及模板的稳定性， 接缝位置进行检查， 对预埋件位置进行复核。 对钢 筋的规格、数量、几何尺寸、搭接长度进行验收，发现问题及时纠正。混 凝土浇筑时，采用分层浇筑，每次浇筑厚度控制在 40cm左右，混凝土坍 落度控制在 35cm左右，并在前层混凝土达到初凝前将次层混凝土拌和物 振捣完毕，振捣时插入式振捣器应插入前层砼 510cm，同

10、时要做到快插 慢拔，插点均匀，逐点移动，避免漏插，插点一般控制在 30cm 左右。刃 脚部分， 因尺寸较小钢筋较密， 振动棒的频率应加强。 特别是预留洞的底 部，是混凝土浇筑的薄弱环节， 一定要注意不能漏插。 为了确保钢筋和模 板的位置不移动， 振捣时尽量不碰钢筋和模板， 振捣以混凝土表面不产生 气泡，混凝土不明显下沉为宜。 为了控制混凝土在浇筑过程中， 沉井的沉 降倾斜是否满足要求， 在沉井的四周设立沉降观测点， 混凝土浇筑一层进 行测量一次，如发现一侧倾斜过大，则另一侧须加快进度。如因故间歇， 应作好水平施工缝。 砼浇筑结束后， 用草包将整个井壁 覆盖，并浇水养护，浇水时应做到细水匀浇，草

11、包保持湿润，保养一个星 期。A、混凝土工艺流程作业准备 运输 浇筑 养护B、施工要点(1) 砼浇筑连续进行，少留施工缝。(2) 沉井井壁模板应在混凝土达到设计强度的 25%以上方可进行拆 除，沉井下沉时应在第一节混凝土必须达到设计强度。(3) 本工程以地下沉井为主，浇捣时分三次浇捣，刃脚至预留洞口 顶先一次浇捣完，井壁与刃脚交接处设在预留洞口顶处。(4) 浇筑井壁前， 先将施工缝表面凿毛、 清除杂物、冲洗干净湿润， 铺一层 2-3cm 厚水泥砂浆，浇筑第一层高度为 30cm，以后每层浇 筑 40-50cm。(5) 混凝土表面找平。(6) 砼浇筑后 6-10h 浇水养护，要保护混凝土表面湿润，养

12、护期不 小于 7d。C、注意事项(1) 严禁在混凝土内任意加水，严格控制水灰比。(2) 细部构造如预埋件等施工前仔细阅读图纸，精心处理。3.7 脚手架 本工程脚手架以沉井中支撑架及池壁操作架构成的综合脚手架。A、搭设前准备(1) 搭设前根据架子类型 (构筑物特点 )绘出平面图纸，并进行验算。(2) 检查钢管、配件等是否有明显变形、裂纹、扣件是否合格，严 禁使用不合格、锈蚀和有裂纹的扣件。(3) 搭设场地进行平整、夯实并设置排水措施。B、搭设使用及拆除搭设(1) 立于土地面上的立杆底部加设宽度 200mm，厚 50mm的垫木(2) 按施工设计放线、铺垫板、设置底座或标定立杆位置。(3) 按定位依

13、次紧闭起立杆、将立杆与纵横向连接固定，然后装设 第一步的纵向和横向平杆，随校正立杆垂直之后予固定，并按此 要求继续向上搭设。(4) 剪刀撑、斜杆等整体拉结杆件和连墙件随搭升的架子一起及时 设置。C、注意事项(1) 作业层每 1m2 架面上实际的施工荷载不得超过规定值。(2) 架面放置的材料码放整齐稳固，不影响施工操作和人员通行。(3) 禁止随意拆除脚手架杆件、整体性杆件、连接坚固件。(4) 每班工人上架作业时，先检查有无影响安全作业问题存在，在 排除和解决后方可作业。(5) 在每次作业完成后，清理架面，将材料物品堆放整齐，垃圾搬 运出去。3.8 完成后的沉井外观尺寸见图一、图二沉井( 4*4

14、转角井)外观尺寸 4m*4m*2.5m ，壁厚 25cm，钢筋：螺纹18150m(m 图一)沉井（18m 接头井）外观尺寸 18m*2.5m*2.5m ，壁厚 25cm，支撑梁截面尺寸：高 25cm*宽 30cm，钢筋：螺纹 18150m（m 图二）3.8 沉井下沉按设计要求及现场情况本工程沉井一次浇筑，一次下沉法施工严格按照设计图纸的要求， 设置和封砌预留孔， 并保证在沉井下沉过 程中，预留孔内不渗水。沉井下沉采用挖泥下沉法， 依靠沉井自重下沉到达设计标高。 根据设 计要求，沉井下沉必须达到设计强度才可以下沉。 沉井混凝土达到设计强 度后，开始沉井下沉。 下沉前应将井内的所有杂物清除干净，

15、准备工作就 绪后，先敲碎刃脚下垫木，应有专人负责对称、同步地进行。敲碎刃脚下 垫木过程中， 应随敲随填夯黄砂， 在刃脚内外应填筑成小土堤， 并分层夯 实，同时加强观察，注意下沉是否均匀。根据地质报告本工程沉井下面的土质基本上是粉质粘土、 淤泥质粉质 粘土， 因粉土渗透系数较大， 在施工中采用井点降水降低地下水位。 考虑 到沉井下沉深度较深， 在沉井下沉过程中， 考虑挖土下沉的方法， 沉井内 设一台潜水泵， 进行不间断的排水。 沉井下沉前， 预留孔应用砖块进行封 堵。在沉井外井壁上划好中心线及水平线， 在井内挂好线锤测倾斜度， 做 好沉降标尺。 沉井挖土上部采用机械挖土， 挖土深度为 4 米，剩

16、余部分采 用人工挖土下沉施工。沉井挖泥应注意均匀对称， 由中心向刃脚四周开挖， 挖土时控制每层 3050cm , 且一切行动听指挥。挖出的土采用卷扬机将土 吊出井外再用自卸汽车运走。 井内挖土始终应保持中间稍低于四周， 但高 差需控制在 1m之内，严禁深锅挖土，防止突沉造成沉井四周地面沉陷和 沉井倾斜的危险。沉井下沉时的指挥者应对井内四周的垂线必须密切注 意，并在沉井四周设观测点，加强下沉过程中观测，发生偏移、扭曲等及 时纠正。沉井施工过程中，须对周围环境的变形、沉降进行严密监测。沉井下沉初阶段纠偏应根据“多沉则少挖，少沉则多挖”的原则，刃脚下挖土要逐步扩大， 不能一次过量掏空， 不能通过大量

17、挖土来纠偏， 纠 偏应根据测量数据随偏随纠， 当沉井偏斜达到允许值的 1/4 时，便要纠偏， 下沉过程中要勤测、勤纠、缓纠。沉井每下沉一次检查一次垂直度与中心轴线。随时检查沉井水平度， 加强监护，对地下水及时排除。下沉至接近设计标高 1 米时，应减速下沉，记录下沉的速度。最后 2030cm处停止开挖，观测沉井在不开挖的情况下的下沉速度，确保沉井 下沉标高严格控制在范围内。 坚决防止超挖。 如发现特殊土质， 应及时报 告建设单位、设计单位、监理单位，提前做防止措施。3.9 沉井封底本工程工作井、接收井封底时先换填碎石 500mm垫层，再浇筑 C25 钢筋混凝土 400mm原底板。沉井下沉至设计标

18、高后， 应先清除污泥等杂物， 超挖部分采用碎石夹砂填实， 不得用土回填， 待沉井 8 小时自沉累计不大 于 10mm时即可进行封底。本工程沉井封底采用干封底的方法，在沉井内 设集水井。将地下水位降至底板下不能上升时，此时可浇筑封底混凝土。 在封底混凝土未达到设计强度前， 应进行不间断抽水。 保持地下水位低于 底板 30cm。砼强度达到设计要求时方可停止排水，对集水井进行封堵。 底板混凝土浇捣完成后应及时养护， 并应防止阳光及温差的剧烈变化， 以 免底板出现收缩裂缝，影响沉井的施工质量和使用功能。4、沉井施工的常遇问题与处理对策4.1 沉井倾斜：4.1.1 原因分析：1、沉井刃脚下的土软硬不均匀

19、2、没有对称地敲碎刃脚下素混凝土垫块或没有及时地回填夯实， 井 外四周的回填土夯实不均匀；3、没有均匀挖土使井内土面高差悬殊；4、刃脚下掏空过多，沉井突然下沉，易产生倾斜；5、刃脚一侧被障碍物搁住，需及时发现和处理；6、排水开挖时，井内涌砂；7、井外弃土或堆物， 井上附加荷重分布不均匀， 造成对井壁的偏压。4.1.2 预防措施及处理方法：1、加强下沉过程的观测和资料分析，现场倾斜及时纠正；2、对称、均匀敲碎刃脚下素混凝土垫块， 及时用砂或砂砾回填夯实。3、在刃脚较低的一侧适当回填砂石或石块， 加大阻力延缓下沉速度。4.2 沉井偏移4.2.1 原因分析：1、大多由于倾斜引起，当发生倾斜和纠正倾

20、斜时，井身常向倾斜一 侧下部产生一个较大的压力， 因而伴随产生一定的位移， 位移大小随土质 情况及向一边倾斜的次数而定。2、测量定位发生差错。4.2.2 预防措施及处理方法：1、控制沉井不再向偏移方向倾斜；2、有意使沉井偏向相反方向，当几次倾斜纠正后，即可恢复到正确 位置。3、加强测量的检查复核工作。4.3 沉井下沉过快4.3.1 原因分析：1、遇软弱土层，土的耐压强度小，使下沉速度超过挖土速度；2、长期抽水或因砂的流动，使井壁与土之间摩阻力减少；3、沉井外部土体液化。4.3.2 预防措施及处理方法：1、重新调整挖土，在刃脚下不挖或部分不挖土。2、将排水法下沉改为不排水法下沉，增加浮力。3、在

21、沉井外壁与土壁间填粗糙材料或将井筒外的土夯实，增加摩阻 力，如沉井外部的土液化发生虚坑时，可填碎石进行处理。4、先封底后下沉。 在沉井下沉时遇到土质软或含水量较大突然下沉时，立即通知监理、 业主，根据实际情况与以往的施工经验与业主、 监理、设计院协商后采取 先封底后下沉方法进行施工。 在浇筑底板时， 预留直径为 200mm的预留孔 作为沉井下沉的冲洗口与排水口。 预留孔的数量与位置根据现场实际情况 确定。待沉井下沉至设计标高时再进行封孔。 再清理新旧砼的接口和除去 松动的砼。4.4 沉井下沉缓慢或停沉4.4.1 原因分析：1、井壁与土壁间的摩阻力过大；2、沉井自重不够，下沉系数过小；3、遇有障

22、碍物。4.4.2 预防措施及处理方法：1、继续浇灌砼增加自重或在井顶面均匀加重。2、挖除刃脚下的土或在井内继续进行第二层“锅底”状破土；用小 型炸药包爆破震动，但刃脚下挖空宜小，药量不宜大于0.1kg ，刃脚应用草袋等防护。3、在井外壁用射水管冲刷井周围土，减少摩阻力，射水管也可埋在 井壁混凝土内，此法仅适用于砂类土。4、在井壁与土壁之间灌入触变泥浆，降低摩阻力。5、清除障碍物。4.5 沉井超沉与欠沉4.5.1 原因分析：1、沉井封底时下沉尚未稳定；2、测量有差错；4.5.2 预防措施及处理方法：1、当沉井下沉至距设计标高以上 1.5 2.0m的终沉阶段时， 应加强下 沉观测，等 8 小时的累计沉降量不大于 10mm时，沉井趋于稳定，方可进 行封底。2、加强测量工作，对测量标志应加固校核，测量数据须准确无误。
