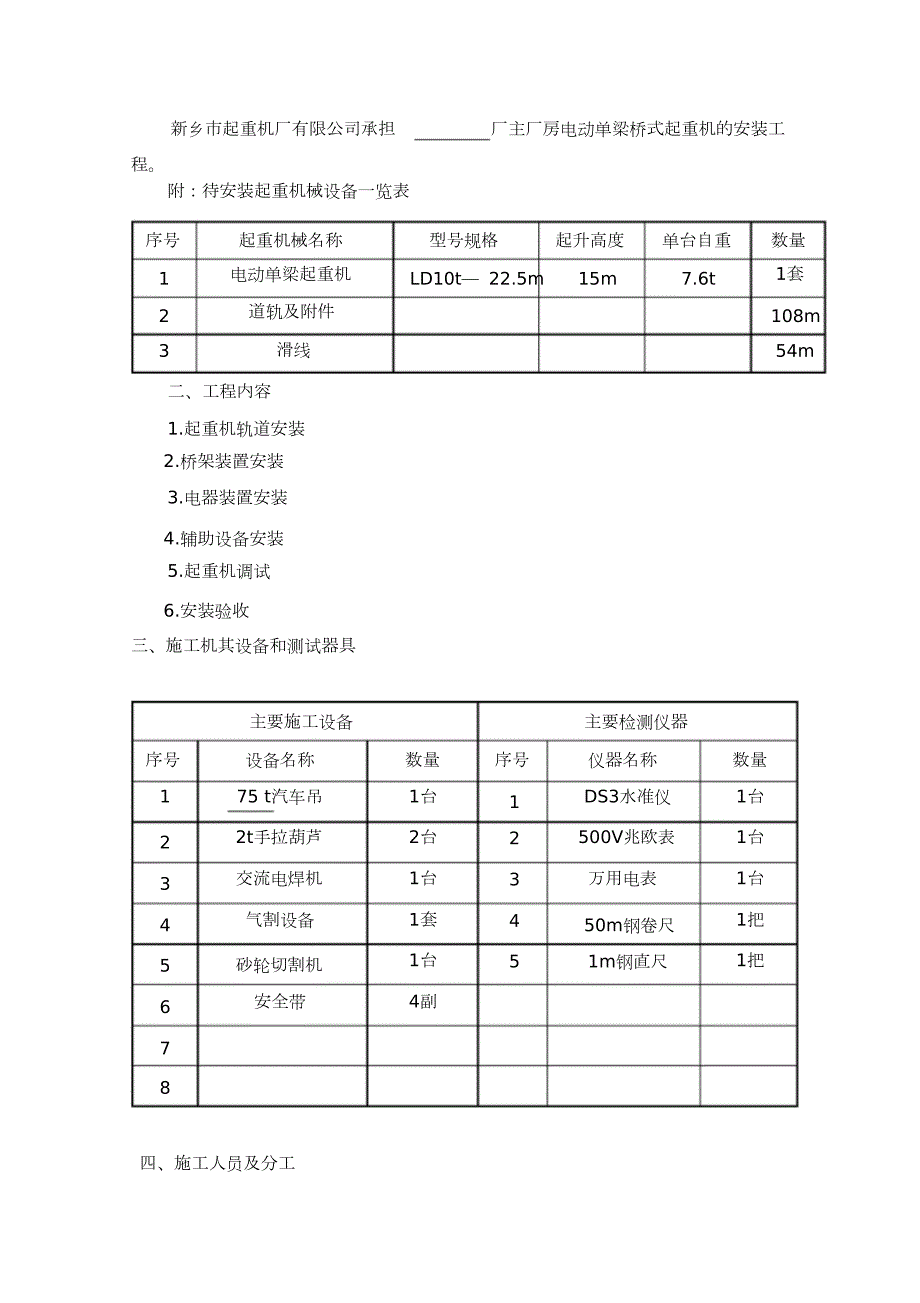

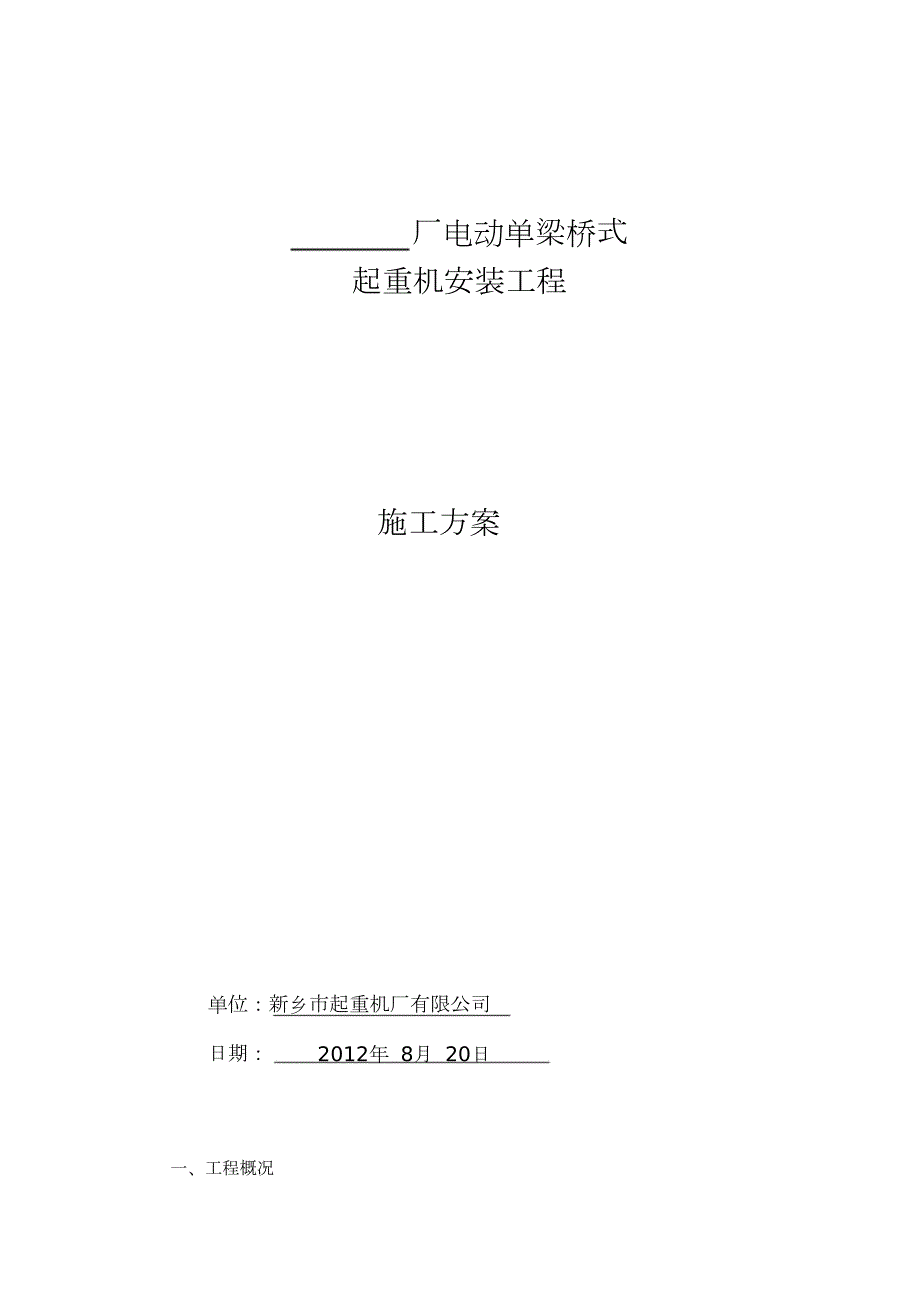

1、厂电动单梁桥式起重机安装工程施工方案单位：新乡市起重机厂有限公司日期：2012年 8月 20日一、工程概况 新乡市起重机厂有限公司承担附：待安装起重机械设备一览表厂主厂房电动单梁桥式起重机的安装工程。序号起重机械名称电动单梁起重机道轨及附件滑线型号规格起升高度单台自重数量1套1LD10t 22.5m15m7.6t23108m54m二、工程内容1.起重机轨道安装2.桥架装置安装3.电器装置安装4.辅助设备安装5.起重机调试6.安装验收三、施工机其设备和测试器具主要施工设备主要检测仪器序号1设备名称75 t汽车吊2t手拉葫芦交流电焊机气割设备数量1台2台1台1套1台4副序号仪器名称DS3水准仪50

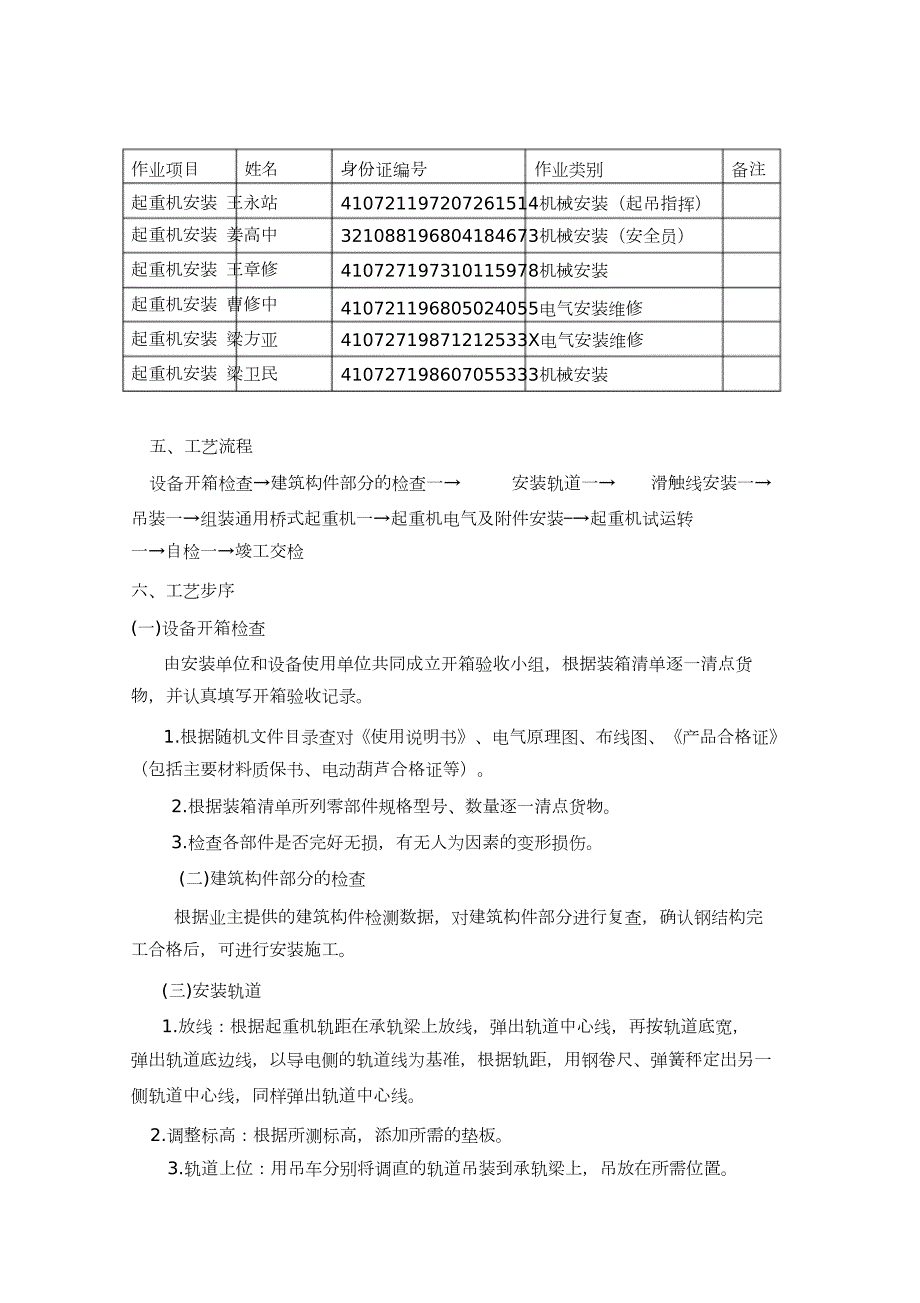

2、0V兆欧表万用电表数量1台1台1台1把1把1234523450m钢卷尺1m钢直尺5砂轮切割机安全带678四、施工人员及分工 作业项目姓名身份证编号作业类别备注起重机安装 王永站起重机安装 姜高中起重机安装 王章修起重机安装 曹修中起重机安装 梁方亚起重机安装 梁卫民410721197207261514机械安装（起吊指挥）321088196804184673机械安装（安全员）410727197310115978机械安装410721196805024055电气安装维修41072719871212533X电气安装维修410727198607055333机械安装五、工艺流程设备开箱检查建筑构件部分的检
3、查一安装轨道一滑触线安装一吊装一组装通用桥式起重机一起重机电气及附件安装起重机试运转一自检一竣工交检六、工艺步序(一)设备开箱检查由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并认真填写开箱验收记录。1.根据随机文件目录查对使用说明书、电气原理图、布线图、产品合格证（包括主要材料质保书、电动葫芦合格证等）。2.根据装箱清单所列零部件规格型号、数量逐一清点货物。3.检查各部件是否完好无损，有无人为因素的变形损伤。(二)建筑构件部分的检查根据业主提供的建筑构件检测数据，对建筑构件部分进行复查，确认钢结构完工合格后，可进行安装施工。(三)安装轨道1.放线：根据起重机轨距在承
4、轨梁上放线，弹出轨道中心线，再按轨道底宽，弹出轨道底边线，以导电侧的轨道线为基准，根据轨距，用钢卷尺、弹簧秤定出另一侧轨道中心线，同样弹出轨道中心线。2.调整标高：根据所测标高，添加所需的垫板。3.轨道上位：用吊车分别将调直的轨道吊装到承轨梁上，吊放在所需位置。 4.轨道找正、定位、紧固：将安装轨道用的一切材料及工具如钩丝、螺栓组、轨道夹板等吊到承轨梁上，并组对好，以防掉下伤人。用鱼尾板把轨道连成一体，其轨道接头间隙不应大于 2mm左右，两侧轨道接头错开，且错开距离不得等于轮距，接头左、右、上三面偏移均应小于 1mm，根据中心线大体找成一根直线，用钩丝等把轨道初步固定，最后进行全面找正，符合要
5、求后把螺栓全部紧固。5.轨距测量：使用弹簧秤对钢著尺施以 150N拉力测量轨距，且每根轨道至少测量三点。轨道跨度极限偏差值 L3S应符合： S 10m，S= mm； s10m，S=3+0.25(S-10)mm，且最大值不超过 15mm。6.在轨道总长度内，侧向极限偏差为 10mm；轨道顶面相对于理论高度的极限偏差为 10mm；两根轨道的高度差最大 10mm；轨道中心与承轨梁中心之间的偏差不得超过承轨梁腹板厚度的一半。7.轨道要可靠接地，其接地电阻小于 4欧姆。(四)滑触线安装1.按照安全滑触线产品要求，先安装固定支架。2.将每根滑触线用吊杆螺栓定位。3.滑触线组装，组装时调整与轨道在水平、垂直
6、两个方向的平行度，不应大于1.5/1000，且全长不超过 15mm。4.先固定一段标准段滑触线，再逐段按标准安装固定。5.安装集电器，保证集电器电刷与导电滑道结合紧密、运行平滑。七、吊装方案根据现场及起吊设备条件，决定采用整体吊装的方法，根据起重机起升高度、起重机自重，现场厂房条件，选用足够吨位 75t的汽车吊吊装。电动单梁起重机主要部件重量序号名称起重机总重重量备注17.6t第一步：桥架汇装先将天车的主梁放在平台上平行的水平轨道上，用螺栓把端梁联结起来构成一个整体桥梁，再进行驱动大车运行电机的安装。第二步：电动葫芦安装1.将主梁捆绑好，在主梁两端各系足够长度的缆绳，缓慢起升500mm后刹车。
7、 2.检查起吊用的钢丝绳是否牢靠。3.组装电动葫芦，电动葫芦悬挂跑车车轮缘内侧与工字钢轨道翼缘间隙为2-5mm.4.安装电气箱并连接线路。第三步：整体吊装：1.当起重机缓缓吊起，用主梁两端缆绳控制吊起的起平稳，并保证不与附近建筑物等干涉。起吊到超过轨道高度后起重机从动侧主梁调整到安装位置， 吊机缓缓放落。第四步：在检查接线正确无误后，通电调试。八、质量要求1.轨道安装要求：应符合：S 10m， =3mm；S10m，S=3+0.25(S-10)mm，且最大不超过 15mm。在轨道总长度内，侧向极限偏差为10mm；轨道顶面相对于理论高度的极限偏差为 10mm；两根轨道的高度差最大 10mm；轨道中
8、心与承轨梁中心之间的偏差不得超过承轨梁腹板厚度的一半。2.桥架安装完毕后，检查主要参数应符合要求：a主梁上拱度 f=（0.91.4）S/1000mm，最大值在跨中 10范围；b.主梁旁弯 f S/2000mm，凸向走台侧， S首尾大筋板两距；11c.桥架对角线差 S-S 5mm；1 2d.小车轨距偏差：跨端： 2；跨中 S 19.5m，+5/+1、S19.5m，+7/+1e.跨度偏差 5mm3.空载试验：在完成试运行前准备工作后，给安装完毕的双梁起重机通电，检查操纵方向与运行方向应保持一致，大、小车不应卡轨，吊钩放到底时，卷筒上应留有 2圈以上的钢丝绳，起升（下降）限位有效工作，大运、小运限位
9、开关工作可靠，大车刹车应保持同步。4.静负荷试验：将起重机停在立柱处，起吊 1.25倍额定或荷，使重物悬空离地10cm左右,历时 10min后卸载，反复三次，检查起重机钢结构部分不得有塑性变形。5.动负荷试验：起升 1.1倍倍额定载荷，离地后同时起才运行和起升机构，反复运行 30min，起重机动作应灵敏、平稳、可靠。九、技术交底及安全措施1.参加安装施工的工作人员，均应持有安全操作证，并对施工人员进行必要技术 交底，熟悉施工方案，并按照施工方案要求安装。2.施工过程中，施工人员具体分工，明确职责，吊装时划分施工警戒区，并设有禁区标志，非施工人员严禁入内，所有施工人员进入现场时必须头戴安全帽，熟
10、悉指挥信号，在整个吊装过程中听从专人指挥，不得擅自离开工作岗位。3.再整个施工过程中，随时作好现场清理工作，清理一切障碍物以利操作。凡参加高空作业人员，操作时应佩带安全带，并在安全可靠的地方挂好安全带。高空作业应背工具包，严禁从高空向地面乱扔工具和杂物，以免伤人或造成其它意外事故。4.设备吊装前，要严格检查吊装用钢丝绳的选用及捆扎是否牢靠。设备吊装过程中，起升下降要平稳，不准有冲击、振动现象，不允许任何人随同设备升降。在吊装过程中如因故中断，则必须采取有效措施进处理，不得使设备长时间停留在空中。现场负责人对整个吊装过程安全负责。5.操作人员在承轨梁上行走时，不得在轨道上行走，应穿平底鞋，同时扎
11、紧裤腿，以防挂钩信其它物件而出意外。6.在工作时间不得打闹，严禁酒后操作。7.凡是利用建筑物作锚点或吊点进，必须得到业主设备政基建管理部门的同意方可使用，同时在建筑物周围填上木块等以免损坏建筑物或钢丝绳。8.开车时，应事先和各工种联系好后方可开车。十、施工进度 (工期安排 )定于 2012年 8月 20日起对 LD10t 22.5m起重机进行安装与调试，预计2007年 8月 28日安装调试完毕。十一、试运转1.试运转前准备工作：检查各润滑点是否有足够的润滑油，检查各紧固件 (螺栓、绳头等 )是否牢靠，钢丝绳缠绕是否有卡阻现象。2.试运转：a.空载试验： 同第八项质量要求。b.静负荷试验：同第八项质量要求。c.动负荷试验：同第八项质量要求。十二、交工验收1.对监检过程中的监检意见及时整改。2.认真自检，填写自检报告。 3.在确认自检合格后进行交工验收。施工单位：新乡市起重机厂有限公司施工负责人：王永站2012年 8月 20日
