电压切换及并列调试报告.docx

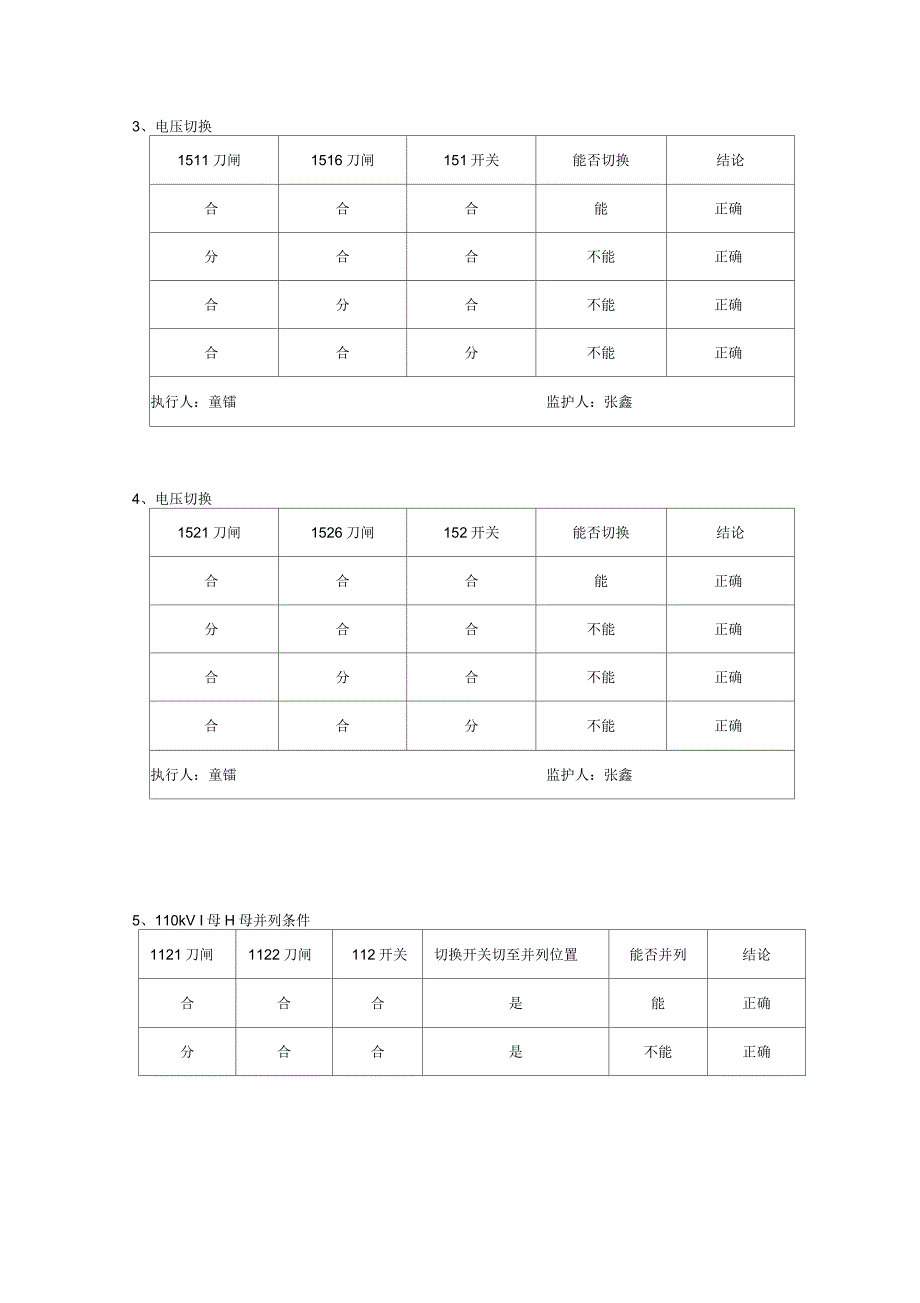

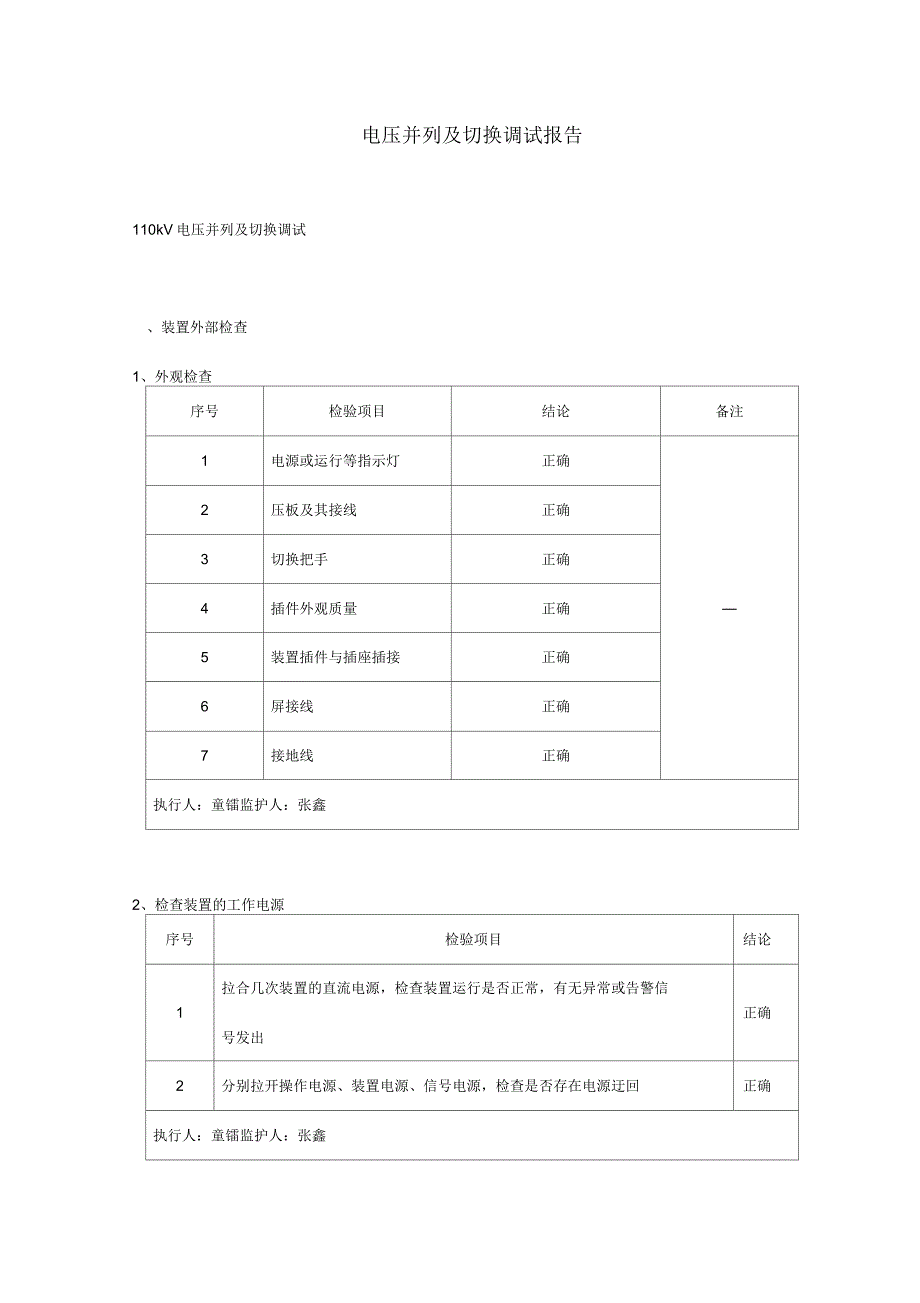

1、电压并列及切换调试报告110kV电压并列及切换调试、装置外部检查1、外观检查序号检验项目结论备注1电源或运行等指示灯正确2压板及其接线正确3切换把手正确4插件外观质量正确5装置插件与插座插接正确6屏接线正确7接地线正确执行人：童镭监护人：张鑫2、检查装置的工作电源序号检验项目结论1拉合几次装置的直流电源，检查装置运行是否正常，有无异常或告警信号发出正确2分别拉开操作电源、装置电源、信号电源，检查是否存在电源迂回正确执行人：童镭监护人：张鑫3、电压切换1511刀闸1516刀闸151开关能否切换结论合合合能正确分合合不能正确合分合不能正确合合分不能正确执行人：童镭监护人：张鑫4、电压切换1521刀

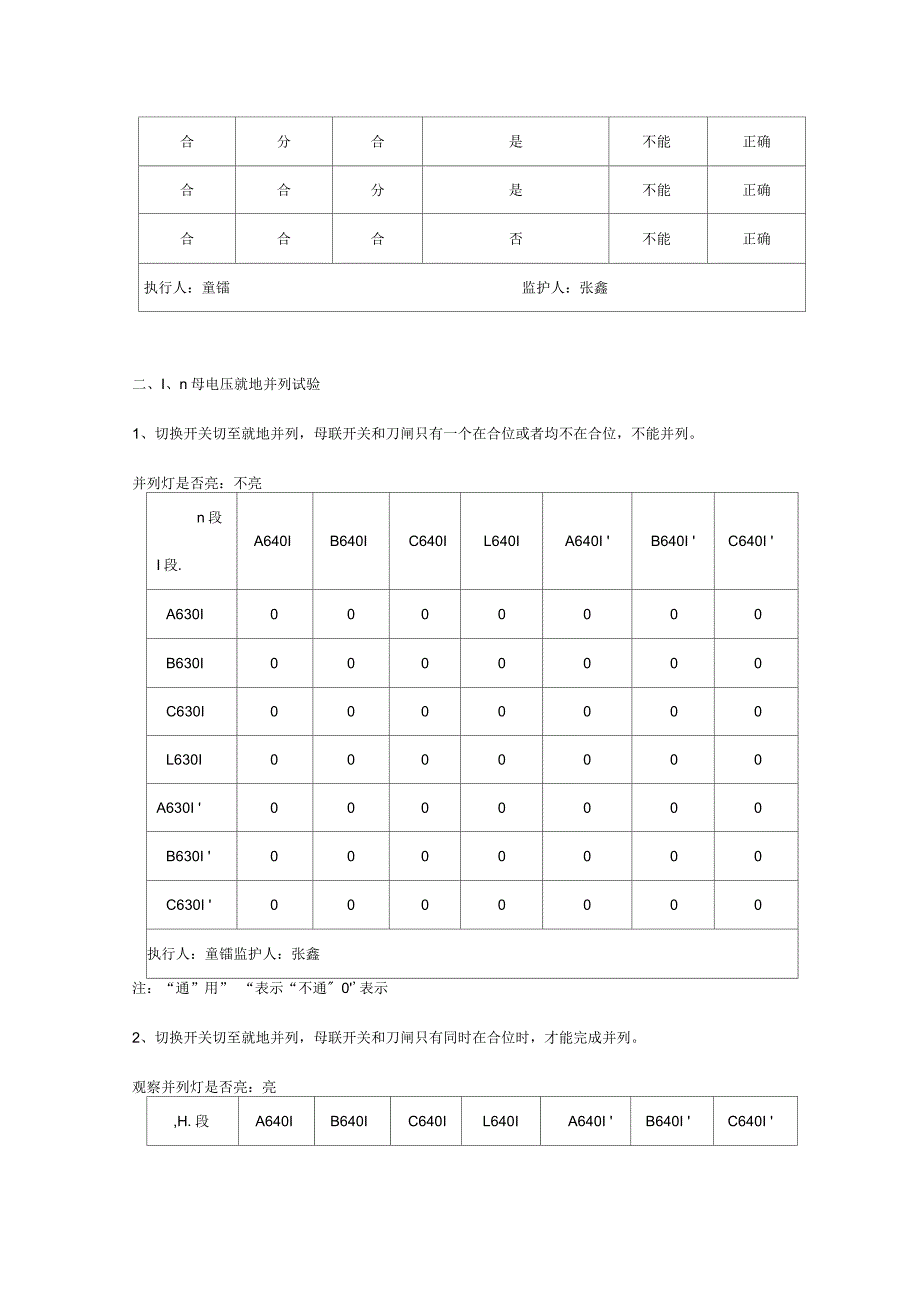

2、闸1526刀闸152开关能否切换结论合合合能正确分合合不能正确合分合不能正确合合分不能正确执行人：童镭监护人：张鑫5、110kV I母H母并列条件1121刀闸1122刀闸112开关切换开关切至并列位置能否并列结论合合合是能正确分合合是不能正确合分合是不能正确合合分是不能正确合合合否不能正确执行人：童镭监护人：张鑫二、I、n母电压就地并列试验1、切换开关切至就地并列，母联开关和刀闸只有一个在合位或者均不在合位，不能并列。并列灯是否亮：不亮n段I段.A640IB640IC640IL640IA640I B640I C640I A630I0000000B630I0000000C630I0000000L

3、630I0000000A630I 0000000B630I 0000000C630I 0000000执行人：童镭监护人：张鑫注：“通”用” “表示“不通 0表示2、切换开关切至就地并列，母联开关和刀闸只有同时在合位时，才能完成并列。观察并列灯是否亮：亮,H.段A640IB640IC640IL640IA640I B640I C640I 段、A630I1000000B630I0100000C630I0010000L630I0001000A630I 0000100B630I 0000010C630I 0000001执行人：童镭监护人：张鑫注：“通”用” “表示“不通 0表示三、110kV I母压通压

4、试验装置名称保护测量A保护测量B保护测量C零序电压fh! Abfh! C外加电压：57.74V;所加位置：110kV I印T110kV I母PT测控57.80V57.79V57.76V57.76V57.82V57.66V57.74V1B高后备保护57.78V57.80V57.79V57.74V110kV备自投57.77V57.64V57.65V1B高压侧测控57.83V57.62V57.78V57.81V110kV合水线测控57.80V57.79V57.76V故障录波57.78V57.76V57.74V57.74V110kV合水线电度57.64V57.65V57.75V1B高压侧电度57.82

5、V57.66V57.74V执行人：童镭、衷笠超、严文清1珞护人：张鑫四、iiokv n母压通压试验装置名称保护测量A保护测量B保护测量C零序电压fh! AfhS Bfh! C外加电压：57.74V;所加位直：110kV I 印T110kVII母PT测控57.80V57.79V57.76V57.76V57.82V57.66V57.74V2B高后备保护57.78V57.80V57.79V57.74V110kV华水线保护57.82V57.66V57.74V110kV备自投57.77V57.64V57.65V110kV充电保护57.77V57.64V57.65V2B高压侧测控57.83V57.62V5

6、7.78V57.81V110kV华水线测控57.80V57.79V57.76V故障录波57.78V57.76V57.74V57.74V110kV华水线电度57.64V57.65V57.75V2B高压侧电度57.82V57.66V57.74V10kV电压并列调试、装置外部检查1、外观检查序号检验项目结论备注1电源或运行等指示灯正确2压板及其接线正确3切换把手正确4插件外观质量正确5装置插件与插座插接正确6屏接线正确7接地线正确执行人：童镭监护人：张鑫2、检查装置的工作电源序号检验项目结论1拉合几次装置的直流电源，检查装置运行是否正常，有无异常或告警信号发出正确2分别拉开操作电源、装置电源、信号电

7、源，检查是否存在电源迂回正确3、10kV I母n母并列条件9121刀闸9122刀闸912开关切换开关切至并列位置能否并列结论合合合是能合格分合合是不能合格合分合是不能合格合合分是不能合格合合合否不能合格执行人：童镭监护人：张鑫二、I、n电压就地并列试验1、切换开关切至就地并列，母联开关和刀闸只有一个在合位或者均不在合位，不能并列。并列灯是否亮：不亮、口段 段A640 nB640 nC640 nL640 nA640 n B640 n C640 n A630 n0000000B630 n0000000C630 n0000000L630 n0000000A630 n 0000000B630 n 00

8、00000C630 n 0000000执行人：童镭监护人：张鑫注：“通”用” “表示“不通 0表示2、切换开关切至就地并列，母联开关和刀闸只有同时在合位时，才能完成并列。观察并列灯是否亮：亮. n段A640 nB640 nC640 nL640 nA640 n B640 n C640 n A630 n1000000B630 n0100000C630 n0010000L630 n0001000A630 n 0000100B630 n 0000010C630 n 0000001执行人：童镭监护人：张鑫注：“通”用” “表示“不通 0表示三、10kVI段电压通压试验装置名称A630 nB630 nC6

9、30 nL630 nA630 nB630 nC630 n外加电压：_ 57.74.V：所加位置：I母PT柜10kV I母PT测控57.66V57.66V57.60V57.60V57.62V57.60V57.68V1B低后备保护57.74V57.79V56.71V57.66V1B低压侧测控57.86V57.63V57.62V57.66V1B低压侧电度表100V100V100V10kV备自投57.63V57.62V57.51V故障录波57.84V57.74V57.82V57.62V971保护装置57.62V57.60V57.68V972保护装置57.66V57.62V57.58V905保护装置57

10、62V57.66V57.66V57.60V906保护装置57.62V57.58V57.66V57.60V907保护装置57.62V57.60V57.62V57.62V908保护装置57.64V57.60V57.62V57.62V909保护装置57.66V57.62V57.62V57.62V910保护装置57.62V57.62V57.64V57.62V913保护装置57.62V57.62V57.66V57.64V914保护装置57.58V57.64V57.62V57.66V915保护装置57.62V57.62V57.62V57.62V916保护装置57.66V57.64V57.58V57.62

11、V961保护装置57.66V57.62V57.64V57.62V905保护装置100V100V100V971电度表972电度表906电度表100V100V100V907电度表100V100V100V908电度表100V100V100V909电度表100V100V100V910电度表100V100V100V913电度表100V100V100V914电度表100V100V100V915电度表100V100V100V916电度表100V100V100V961电度表100V100V100V执行人：童镭、衷笠超、严文清监护人：张鑫四、lOkvn段电压通压试验装置名称A640 nB640 nC640 nL

12、640 nA640 nB640 nC640 n外加电压：57.74V;所加位置：II母PT柜10kVII母PT测控57.66V57.66V57.60V57.60V57.64V57.60V57.62V2B彳L分支后备57.74V57.79V56.71V57.66V2B彳L分支测控57.86V57.63V57.62V57.66V2B1彳X分支电表100V100V100V10kV备自投57.63V57.62V57.51V分段保护及测控57.62V57.62V57.60V故障录波57.84V57.74V57.82V57.62V973保护装置57.62V57.60V57.68V920保护装置57.67V

13、57.72V57.66V57.60V922保护装置57.62V57.58V57.76V57.60V923保护装置57.65V57.74V57.62V57.62V924保护装置57.64V57.60V57.62V57.65V925保护装置926保护装置973电度表920电度表100V100V100V922电度表100V100V100V923电度表100V100V100V924电度表100V100V100V925电度表100V100V100V926电度表执行人：童镭、衷笠超、严文清监护人：张鑫五、10kV出段电压通压试验装置名称A650 nB650 nC650 nL650 nA650 nB650

14、nC650 n外加电压： 57.74V;所加M：II母PT柜10kVIII母PT测控57.66V57.66V57.60V57.60V57.66V57.62V57.62V2B低二分支后备57.74V57.79V56.71V57.66V2B低二分支测控57.86V57.63V57.62V57.66V2B1低二分支电表100V100V100V故障录波57.84V57.74V57.82V57.62V974保护装置57.67V57.60V57.68V930保护装置57.66V57.80V57.62V57.62V932保护装置57.65V57.66V57.66V57.60V933保护装置57.62V57.68V57.64V57.63V935保护装置57.62V57.58V57.66V57.61V936保护装置57.62V57.63V57.69V57.62V974电度表100V100V100V930电度表100V100V100V932电度表100V100V100V933电度表100V100V100V935电度表100V100V100V936电度表100V100V100V执行人：童镭、衷笠超、严文清监护人：张鑫Welcome ToDownload !欢迎您的下载，资料仅供参考！
