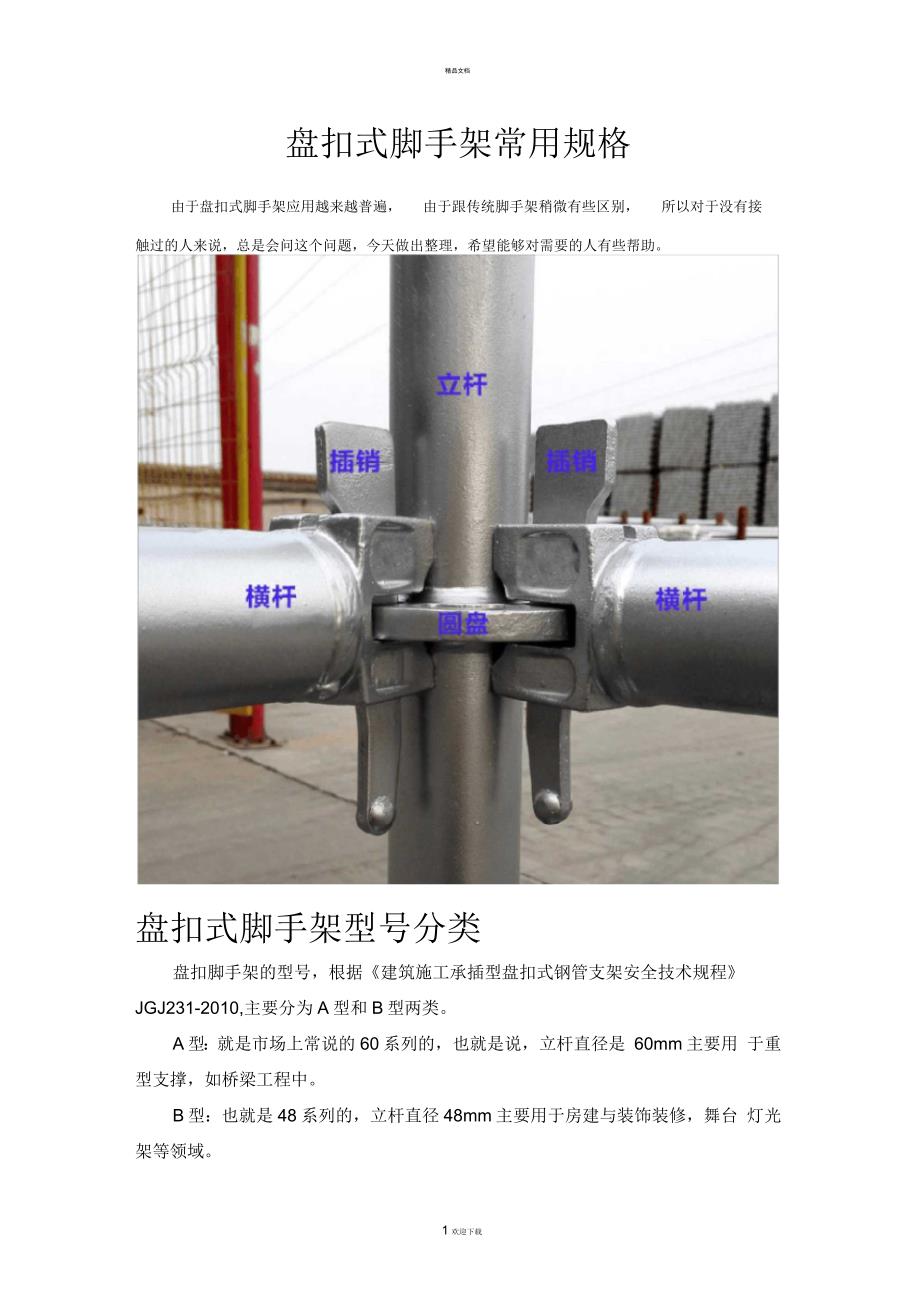

1、精品文档盘扣式脚手架常用规格由于盘扣式脚手架应用越来越普遍，由于跟传统脚手架稍微有些区别，所以对于没有接触过的人来说，总是会问这个问题，今天做出整理，希望能够对需要的人有些帮助。盘扣式脚手架型号分类盘扣脚手架的型号，根据建筑施工承插型盘扣式钢管支架安全技术规程 JGJ231-2010,主要分为A型和B型两类。A型：就是市场上常说的60系列的，也就是说，立杆直径是 60mm主要用 于重型支撑，如桥梁工程中。B型：也就是48系列的，立杆直径48mm主要用于房建与装饰装修，舞台 灯光架等领域。另外，根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接 两种形式。目前市场上60系列的盘扣脚手架

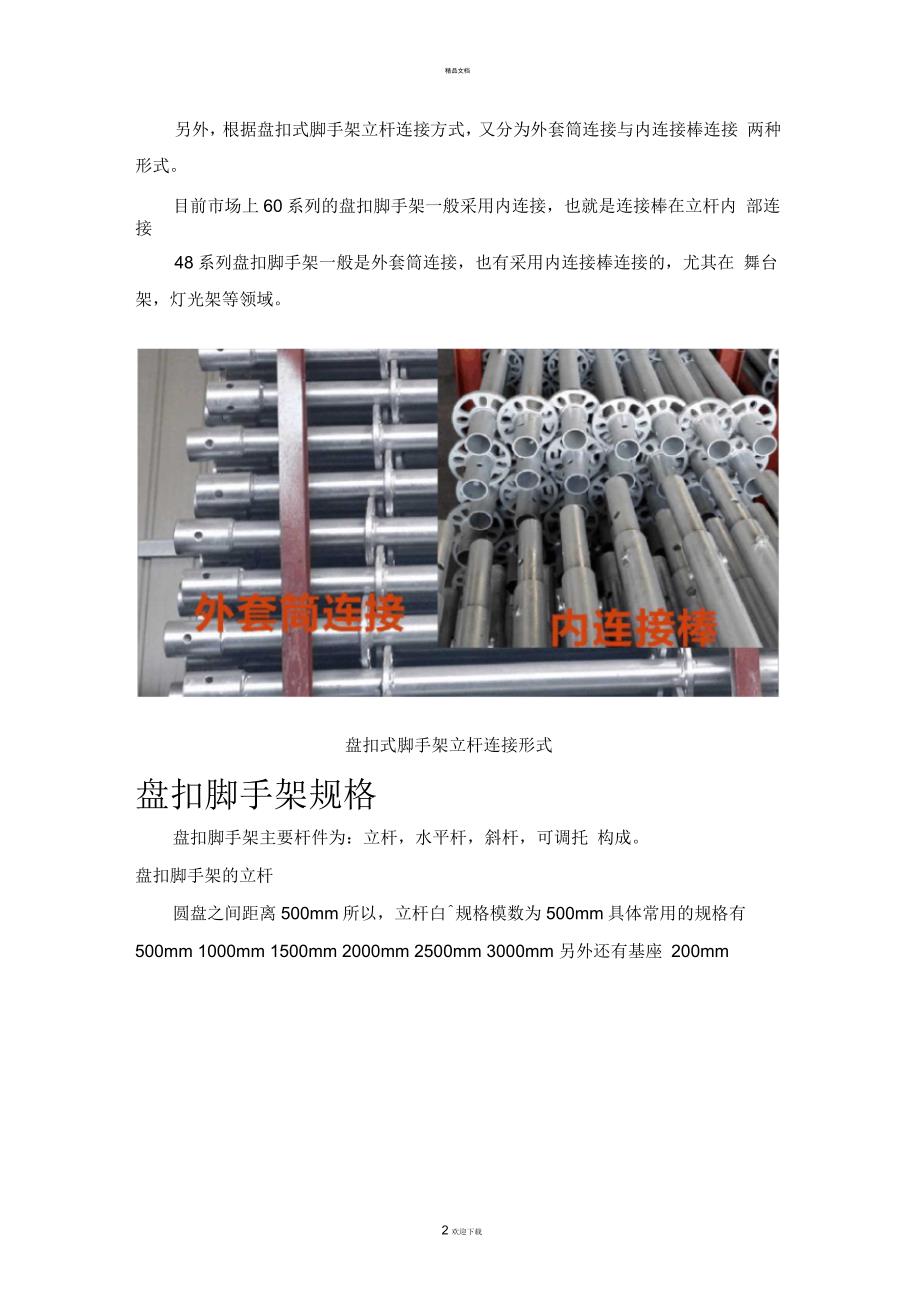

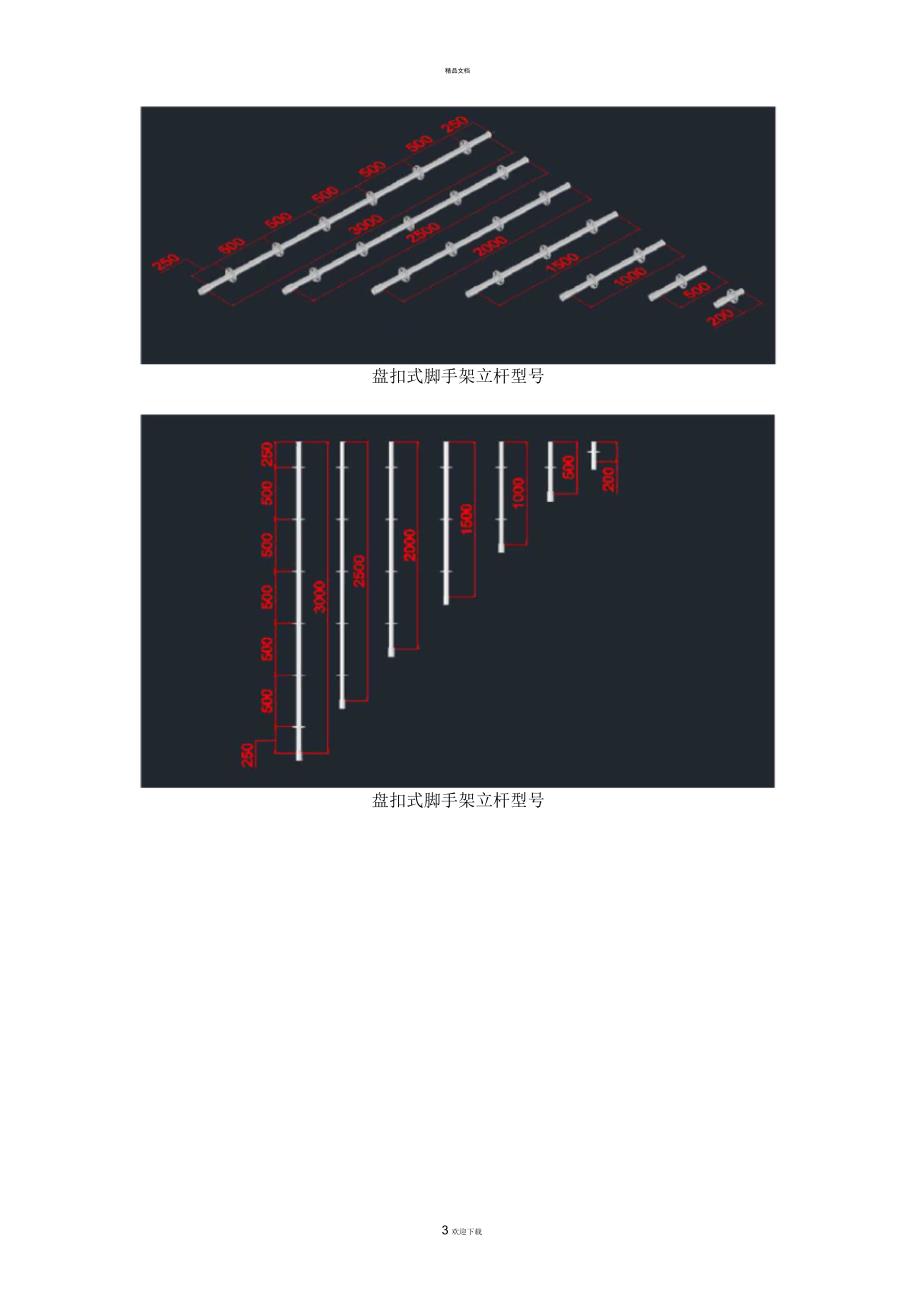

2、一般采用内连接，也就是连接棒在立杆内 部连接48系列盘扣脚手架一般是外套筒连接，也有采用内连接棒连接的，尤其在 舞台架，灯光架等领域。盘扣式脚手架立杆连接形式盘扣脚手架规格盘扣脚手架主要杆件为：立杆，水平杆，斜杆，可调托 构成。盘扣脚手架的立杆圆盘之间距离500mm所以，立杆白规格模数为500mm具体常用的规格有500mm 1000mm 1500mm 2000mm 2500mm 3000mm 另外还有基座 200mm盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣式脚手架立杆型号盘扣脚手架的水平杆型号规格模数为300mm即 300mm 600mm 900mm 1200mm 1500mm 1800m
3、m 2400mm 3000mm盘扣式脚手架水平杆型号注意：水平杆的公称长度是立杆轴线间的距离， 所以实际长度比公称的长度 短一个立杆的直径。根据工程性质不同，一般模板支撑脚手架，用量最大的是1.5m水平杆，1.2m 和1.8m等，配合使用。对于操作架来说，水平杆的长度一般选用1.8m为主，1.5m, 2.4m等配合使 用。7欢迎下载盘扣式脚手架水平杆盘扣脚手架的竖向斜杆的规格根据水平杆长度与步距（上下两层水平杆间距）来划分的，在工程实践中，一 般模板支撑架的水 平杆步距都是1.5m,所以，模板支撑的竖向斜杆规格一般都 是1.5m的高度。如用在900mm勺水平杆上的竖向斜杆就是 900mmX15
4、00mmfi在1200mmK平 杆上的竖向斜杆规格就是1200mmX1500mm此类推香区原禺1E0C期】aW g州灯5。 I獗以5冈 IBODILEOD竖向斜杆常用型号；缱或睿雷2MxinWCK2W0 900X2000 1200XTWX) i&DOXSOOC 1SWW0C由于水平打步距皎为L 6米斑米 斯鼠常用斛杆外府太类盘扣式脚手架竖向斜杆型号若是操作架或是灯光架等等，承载力特别低的工程中，步距可以采用2ml相对应的竖向斜杆就采用2m的高度，不过搭设过程由于人体身高原因，可能不 如1.5m步距方便。如用在900mm勺水平杆上的竖向斜杆就是 900mmX2000m在1200mmK平 杆上的竖向斜杆规格就是1200mmX2000mm此类推盘扣式脚手架竖向斜杆在实际工程实践中，模板支撑架用量最多的竖向斜杆是 1500mmX1500mm 1800mmX1500m播通脚手架工程中用量最大的竖向斜杆是 1800mmX1500mm 是 1800mmX2000mm.欢迎您的下载,资料仅供套考!致力为企业和个人提供合同协议， 策划案计划书，学习资料等等打造全网一站式需求
