空气悬浮风机PPT课件.ppt

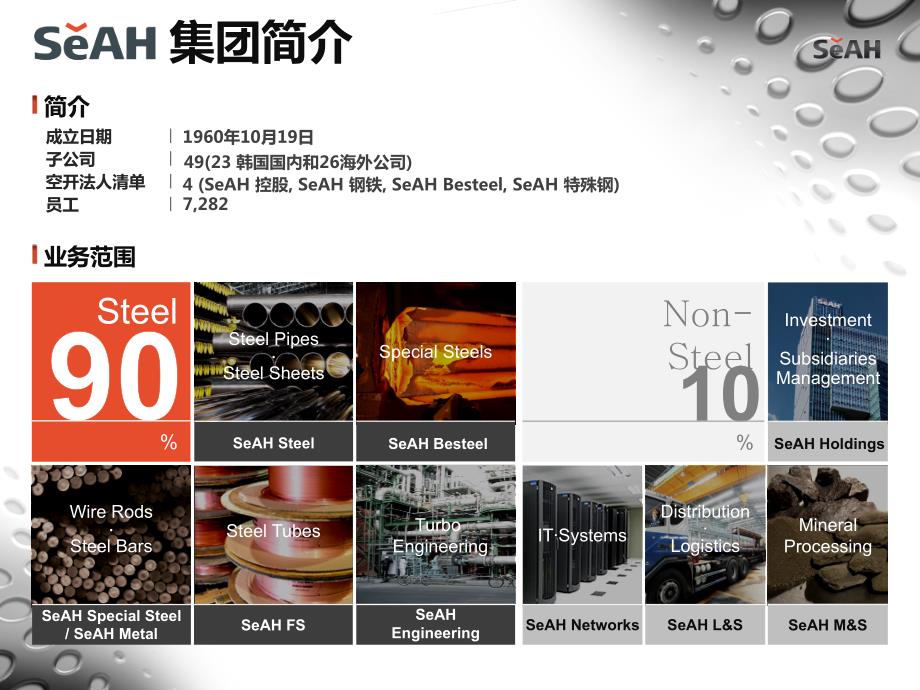

1、集团介绍SeAH SteelSeAH BesteelSeAH EngineeringSeAH Special Steel/SeAH MetalSeAH FSSeAH HoldingsSeAH NetworksSeAH L&SSeAH M&S成立日期1960年10月19日49(23 韩国国内和26海外公司)子公司4(SeAH 控股,SeAH 钢铁,SeAH Besteel,SeAH 特殊钢)空开法人清单7,282 员工简介业务范围Steel PipesSteel SheetsSteel TubesWire RodsSteel BarsTurbo EngineeringInvestmentSubs

2、idiaries ManagementMineral ProcessingDistributionLogisticsITSystemsSpecial Steels9090Steel%10Non-Steel%集团简介日本日本SeAH JapanLandmark Steel(Beijing),Qingdao SeAH Precision Metal,Suzhou SeAH Precision Metal,Foshan SeAH Precision Metal,POS-SeAH Steel Wire(Nantong),POS-SeAH Steel Wire(Tianjin).SeAH Automot

3、ive(Nantong),ESAB SeAH Welding Products(Yantai),S&G Holdings(Hongkong)中国中国SeAH Steel America,State Pipe&Supply美国美国SeAH Precision Mexico墨西哥墨西哥SeAH Steel UAE阿联酋阿联酋全球网络Inox Tech意大利意大利SeAH Precision Metal Indonesia,SeAH Steel Indonesia,SeAH R&I(Indonesia)印度尼西亚印度尼西亚SeAH Steel VinaVietnam Steel Pipe越南越南In

4、dia SeAH Precision Metal印度印度SeAH Precision Metal(Thailand)泰国泰国业务概述1987建立日期大田(总部),浦项地点$45 百万资产离心式压缩机和风机,工程实施产品提供齿轮增速压缩机和空气轴承离心风机进行 EPC(工程,采购,施工)项目Turbo Blower System CompnentSeAH Besteel 150T Electric Furnace离心式压缩机&风机工程实施 Capro Project 工厂压缩机7,4389,554风机1,554研发中心562办公区办公区1st&2nd7941,190技术部 1st&2nd396建

5、筑面积(Unit:)16,6241980199020001987 从世亚钢铁母公司分离1994 在韩国最先 研发、生产离心式空气压缩机2001 为WOOLJN 核电站5,6号机组提供离心式空气压缩机(2009 Sinwolsong 核电站)为尚沿栋世界杯赛场提供离心式LFG压缩机(沼气离心压缩机）2002 在2002年获得韩国世界级证书2004 为金波废弃物处置机构提供LFG离心式压缩机 2009 在韩国最先研发,生产离心式MVR压缩机(水蒸气离心压缩机)历史&发展20102012 收购Aentl Co.,Ltd (空气悬浮离心风机业务)2013 从SeAH E&T分离 2014 成立SeAH

6、 Engineering 产品规格 气体:空气,燃气,二氧化碳,氮气,液化天然气,水蒸汽 等其它气体 单级和多级(1-6 stages)齿轮驱动离心式压缩机 压力达到 25 kg/cm2.g 现使用的设备驱动马力达到 4,500Kw 流量达到51,000m3/hr 通过可变IGV进气调节导叶控制和BOV放空阀，调节达到宽范围的工作 适用满足 API 617/API 672/API614标准涡轮鼓风机节能环保、高效率通过高速旋转技术压缩膨胀气体或液体核心技术转动部件空气箔片轴承电机和控制应用空气悬浮风机概述氮气/氦气循环风机制冷低温透平膨胀机鼓风机氢燃料汽车技术比较-风机结构区分罗茨式磁轴承式空

7、气轴承式外形轴承形状套筒轴承磁轴承 空气轴承制作 常用品要求高、复杂简单润滑必要不必要不必要寿命 维修/需要更换润滑油半永久性半永久性损失能耗(%)25 12 0.1电机方式 常用电动机(3,000 rpm)高速电动机(25,000 rpm)高速电动机(25,000 rpm)电机效率(%)89-939595以上转数控制增速齿轮变频变频振动 很大 几乎没有几乎没有流量控制加载/卸载变频控制变频控制可变量(%)0 10015 10040 100同参数设备价格 10万80万30万技术比较-罗茨鼓风机区分项目罗茨鼓风机涡轮鼓风机外观外观经济性效率45 50%65 72%投资费用一次采购成本低仅用节电费

8、用，可在13年内回收追加投资费用维护(年)皮带，润滑油，轴封等没有耗材环境性噪音90-105dB(A)7580 dB(A)振动振动现象严重2.0 mm/s RMS 以下润滑方式润滑油(二次污染)空气起到润滑油作用(完全无油)管理性设备管理需要专门的管理人员自动变工况运行技术比较-罗茨鼓风机区分罗茨鼓风机涡轮鼓风机备注压缩原理容积式离心式压缩效率高流量控制固定运转可变运转变频控制润滑方式普通轴承空气轴承半永久性噪音100dB(A)以上80dB(A)以下亲和环境振动振动严重几乎没有亲和环境性能变化转子磨损使性能下降几乎没有变化半永久性整机效率55-75%75-82%空气轴承风机最佳效率基础工程必要

9、防振橡胶,Anchor Bolt 等)没有要求节省时间/费用冷却方式水冷式-(需要冷却管道设计)空冷式 或(大容量水箱设计)结构简单产品价格低略高回收成本:1.5-2.5年维修产品检查更换 仅更换空气过滤芯 -检查时间:1个月 -更换期限:612个月视工作环境配件费最低化，维护工作最小化。传动皮带1个月1年联轴器橡胶环1个月1年轴承/Oil-seal2个月最大2年主轴轴套1年最大2年传动齿轮6个月最大5年电机1年最大5年环境效果优势经济性相比传统风机能耗节约20%50%二年基本能够回收采购成本简易方便的维修,合理的维护成本 (不需要油，没有易损件)环境效果100%无油系统实现最小的整机振动,

10、噪音低于 80dB(A)实现舒适的操作使用操作优化的电机转速控制实现最大产量和最小能耗多种控制模式和通信连接提供全面的管理解决方案涡轮鼓风机投资回收利润罗茨风机初始投资收支平衡点费用相对罗茨风机的经济性比较运行时间5年4年3年2年1年0涡轮鼓风机核心技术全部功能优化的整体核心技术（空气薄膜轴承,电机,叶轮),提供稳定可靠的运转。离心式风机为一体式结构,把可编程控制器(PLC),变频器(VFD),其它元件集成一体排气口空气端解剖图壳体电机叶轮轴空气泊膜轴承空气进入口整体结构变频器控制箱冷却扇独特的空气膜轴承通过气动设计原理,应用高速旋转在轴和轴承之间形成空气膜没有接触和摩擦的空气轴承,最大化的降

11、低能源消耗100%无油空气润滑油系统原理轴和轴承之间形成空气气动压力气动压力有足够能力支持转动部件 (负荷能力)高效率铣制叶轮SeAH工程自主开发和生产高效率的后弯式叶轮优化鼓风机叶轮设计提高效率和调节范围五轴联动数控加工保证设计叶轮精确可靠性耐久性设计过程长耐久性,高速电机在高速转动中,专利的自循环冷却技术,保证在整个工作范围内95%高效运行结构简单设计,保证在极端工作情况下,也能保证优异可靠性提供高速感应电机和永磁同步电机，业内唯一提供不同类型电机选择冷却系统简单高效的冷却系统，无需外部附件设备 (空冷/水冷型)自冷却系统,通过进风空气冷却电机和电气元件 进风口 电机冷却 冷却后空气 排气

12、口*专利号码:10-0481600控制系统通过柔性控制实现优化的运行解决方案计算机整体组合控制，便于监控整个系统运行的平稳服务运行模式整个控制系统流量排气压力就地/远程时间模式恒流量模式恒压模式D.O模式比例模式HUBMCPSCADA(HMI)离心式风机控制系统维护部件容易更换，最大限度提供客户的便利提供简单容易的维护过程冷却液空气过滤器只适用于高容量模型涡轮鼓风机应用领域水处理粉体运输其它产业应用领域参考安装图初步沉淀池最终沉淀池消毒水处理为污水处理培养微生物提供压缩空气温度低,增加活性氧使水处理生产效率最大化进口出口过滤池生物反应池PETGPELDPEPVCHDPEPP粉体运输通过压缩空气

13、将粉体材料输送水泥、颗粒到输送管线在恶劣环境内(掺杂铁粉末),可采用高速感应电机主要材料筒仓仓库 料斗物料其它产业粉尘排放真空在生产过程中,使用风机作为抽真空设备收集灰尘.管线干燥器干燥和回收排风除湿(闭环循环)干燥塔干燥塔湿空气入口加热BagFilter涡轮鼓风机产品规格表产品规格表模型GT5GT10NGT20NGT30NGT50NGT75NGT100进口流量(m3/min)3.54.66.58.012.019.018.026.016.044.022.062.028.071.0排气压力(kgf/cm2G)0.30.60.30.80.31.5尺寸W(mm)600750750850D(mm)85

14、0153016001950H(mm)900115011501370模型NGT125NGT150NGT200NGT250NGT300NGT350NGT400进口流量(m3/min)46.098.063.0120.086.0162.090.0193.0130.0255.0144.0266.0172.0324.0排气压力(kgf/cm2G)0.31.0尺寸W(mm)950105013001500D(mm)2200205019002400H(mm)1500170018502200 工作条件:20C,1.033kgf/cm2,65%RH 偏差:5%如果以上数据需要修改或者有其它特殊要求请咨询生产厂商涡轮鼓风机节能案例节能案例 水处理日期 11月,2012 运行方式日常修改罗茨鼓风机50hp*2Sets涡轮鼓风机GT75HP*1Set运行时间24Hr(100%)运行时间24Hr(100%)功率81.6 kWh功率52.4 kWh电费 20140.80 元电费 20140.80元电费 年571,852 元电费 年367,219 元 結果节能费用 月17,052元节能费用 年204,632元初始投资 涡轮鼓风机310,000元投资回收1.5 Year罗茨鼓风机 涡轮鼓风机 功率-81.6kW 功率-52.4kW 噪音-96dB(A)噪音-75dB(A)
