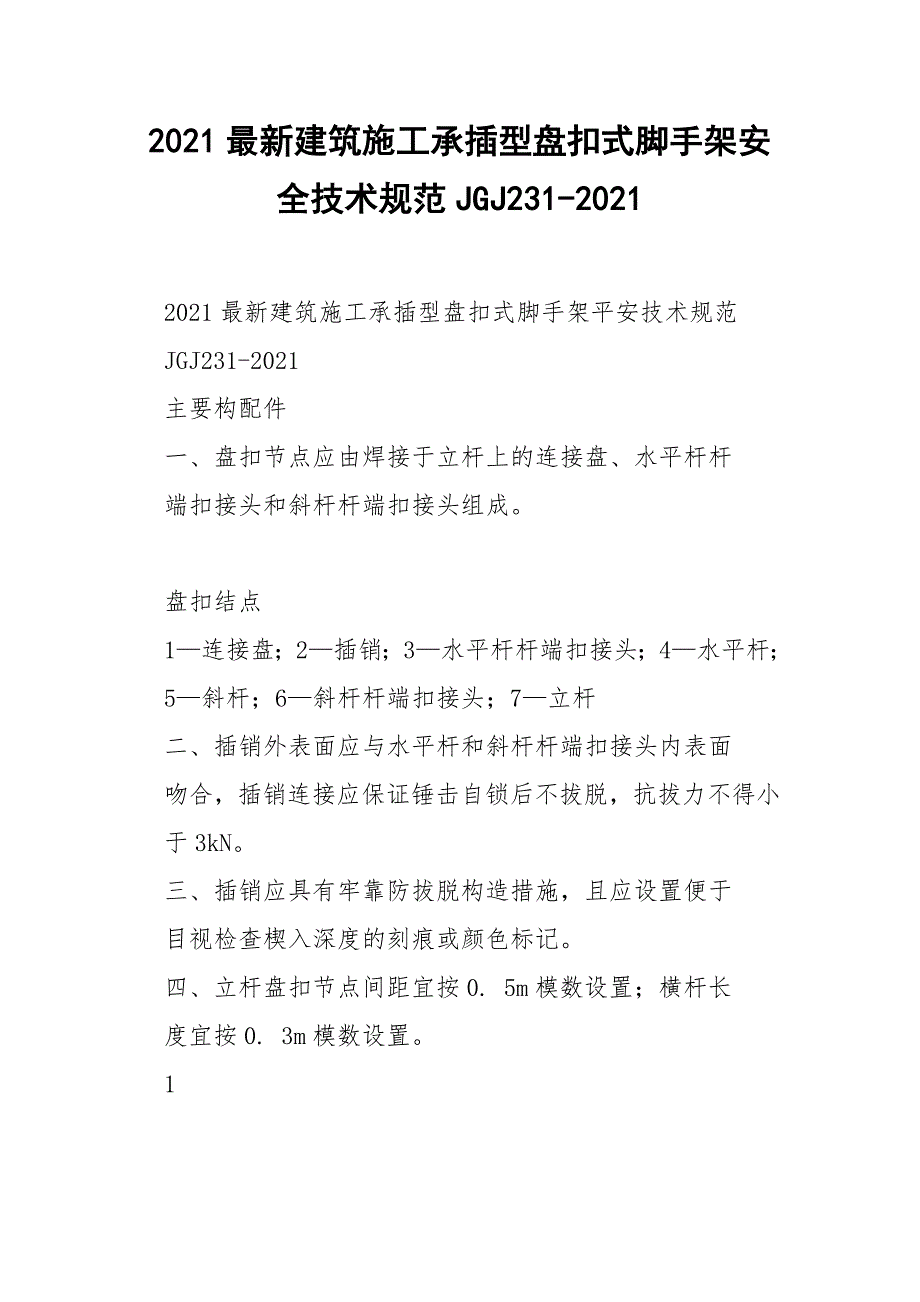

1、2021最新建筑施工承插型盘扣式脚手架安全技术规范JGJ231-2021 2021最新建筑施工承插型盘扣式脚手架平安技术规范 JGJ231-2021 主要构配件 一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆 端扣接头和斜杆杆端扣接头组成。 盘扣结点 1连接盘;2插销;3水平杆杆端扣接头;4水平杆; 5斜杆;6斜杆杆端扣接头;7立杆 二、插销外表面应与水平杆和斜杆杆端扣接头内表面 吻合,插销连接应保证锤击自锁后不拔脱,抗拔力不得小 于3kN。 三、插销应具有牢靠防拔脱构造措施,且应设置便于 目视检查楔入深度的刻痕或颜色标记。 四、立杆盘扣节点间距宜按0. 5m模数设置;横杆长 度宜按0. 3m

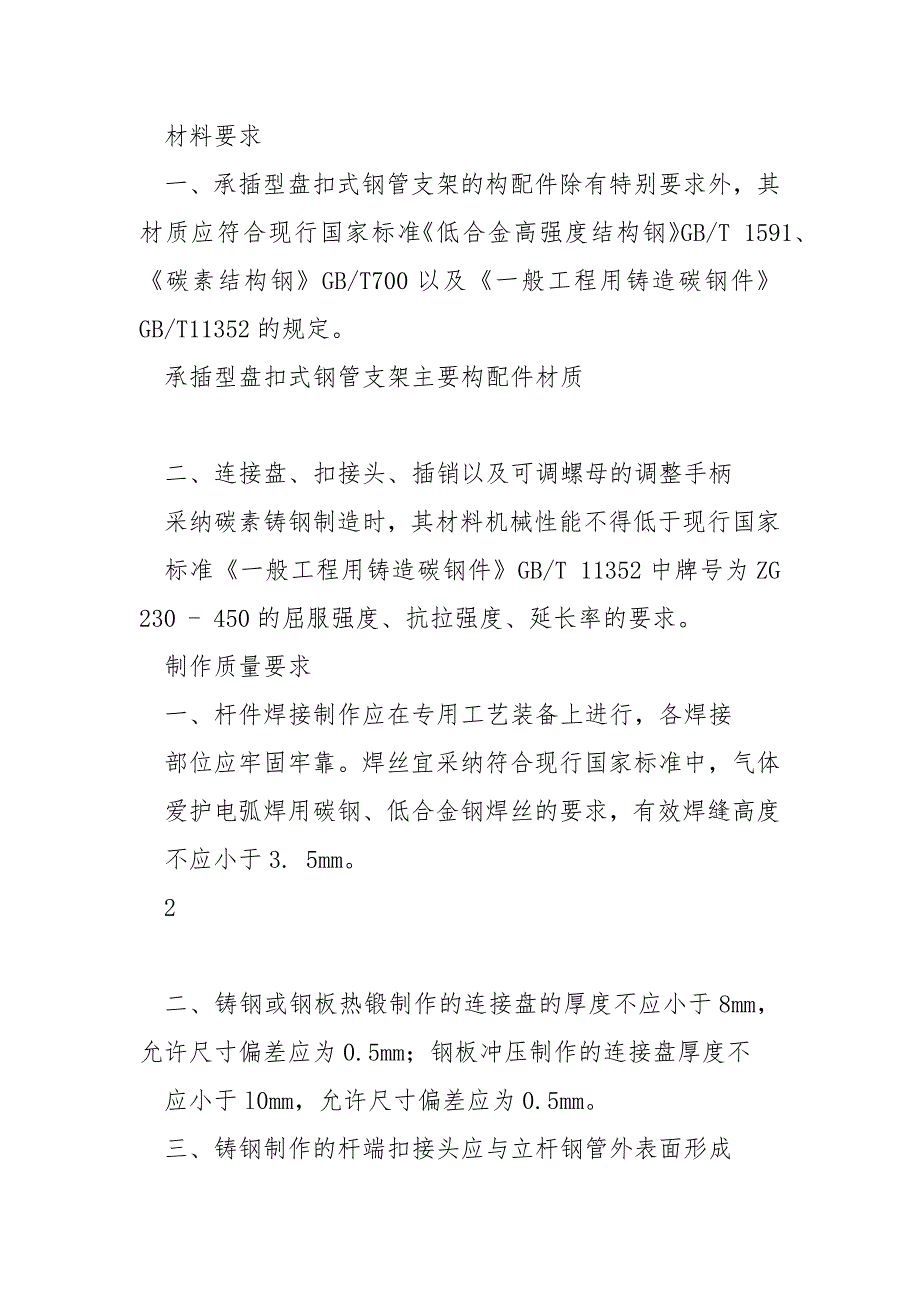

2、模数设置。 1 材料要求 一、承插型盘扣式钢管支架的构配件除有特别要求外,其材质应符合现行国家标准低合金高强度结构钢GB/T 1591、碳素结构钢GB/T700以及一般工程用铸造碳钢件GB/T11352的规定。 承插型盘扣式钢管支架主要构配件材质 二、连接盘、扣接头、插销以及可调螺母的调整手柄 采纳碳素铸钢制造时,其材料机械性能不得低于现行国家 标准一般工程用铸造碳钢件GB/T 11352中牌号为ZG 230 - 450的屈服强度、抗拉强度、延长率的要求。 制作质量要求 一、杆件焊接制作应在专用工艺装备上进行,各焊接 部位应牢固牢靠。焊丝宜采纳符合现行国家标准中,气体 爱护电弧焊用碳钢、低合金

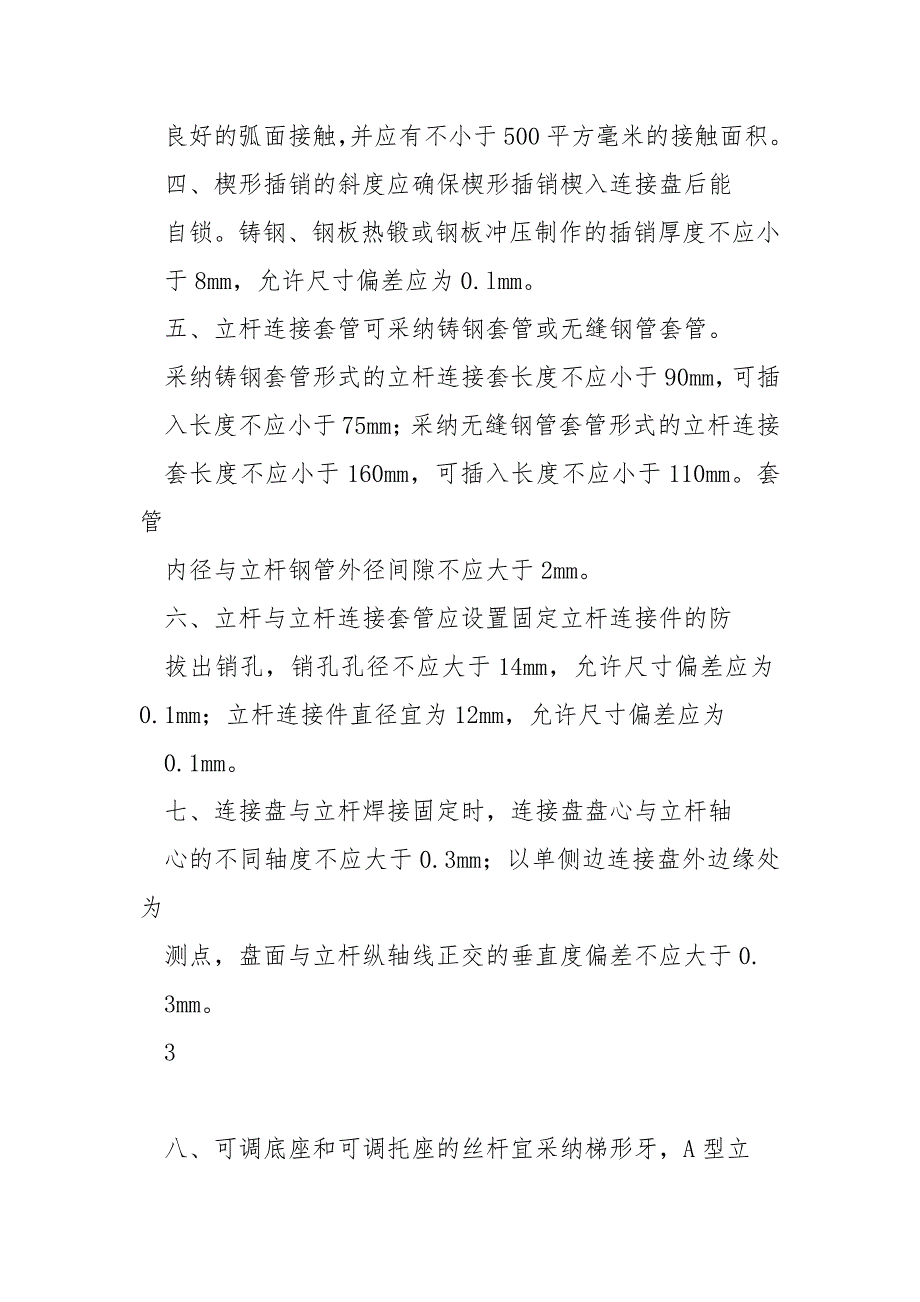

3、钢焊丝的要求,有效焊缝高度 不应小于3. 5mm。 2 二、铸钢或钢板热锻制作的连接盘的厚度不应小于8mm,允许尺寸偏差应为0.5mm;钢板冲压制作的连接盘厚度不 应小于l0mm,允许尺寸偏差应为0.5mm。 三、铸钢制作的杆端扣接头应与立杆钢管外表面形成 良好的弧面接触,并应有不小于500平方毫米的接触面积。 四、楔形插销的斜度应确保楔形插销楔入连接盘后能 自锁。铸钢、钢板热锻或钢板冲压制作的插销厚度不应小 于8mm,允许尺寸偏差应为0.lmm。 五、立杆连接套管可采纳铸钢套管或无缝钢管套管。 采纳铸钢套管形式的立杆连接套长度不应小于90mm,可插 入长度不应小于75mm;采纳无缝钢管套管形
4、式的立杆连接 套长度不应小于160mm,可插入长度不应小于110mm。套管 内径与立杆钢管外径间隙不应大于2mm。 六、立杆与立杆连接套管应设置固定立杆连接件的防 拔出销孔,销孔孔径不应大于14mm,允许尺寸偏差应为0.1mm;立杆连接件直径宜为12mm,允许尺寸偏差应为 0.1mm。 七、连接盘与立杆焊接固定时,连接盘盘心与立杆轴 心的不同轴度不应大于0.3mm;以单侧边连接盘外边缘处为 测点,盘面与立杆纵轴线正交的垂直度偏差不应大于0. 3mm。 3 八、可调底座和可调托座的丝杆宜采纳梯形牙,A型立 杆宜配置48丝杆和调整手柄,丝杆外径不应小于46mm; B型立杆宜配置38丝杆和调整手柄,
5、丝杆外径不应小于 36mm。 九、可调底座的底板和可调托座托板宜采纳Q235钢板 制作,厚度不应小于5mm,允许尺寸偏差应为0.2mm,承 力面钢板长度和宽度均不应小于150mm;承力面钢板与丝杆 应采纳环焊,并应设置加劲片或加劲拱度;可调托座托板 应设置开口挡板,挡板高度不应小于40mm。 十、可调底座及可调托座丝杆与螺母旋合长度不得小 于5扣,螺母厚度不得小于30mm,可调托座和可调底座插 入立杆内的长度应符合规范规定。 十一、主要构配件的制作质量及形位公差要求,应符 合规范规定。 十二、可调托座、可调底座承载力,应符合规范规定。 .、挂扣式钢脚手板承载力,应符合本规范的规定。 十四、构配
6、件外观质量应符合要求: 1、钢管应无裂纹、凹陷、锈蚀,不得采纳对接焊接钢管; 4 2、钢管应平直,直线度允许偏差应为管长的1500, 两端面应平整,不得有斜口、毛刺; 3、铸件表面应光滑,不得有砂眼、缩孔、裂纹、浇冒 口残余等缺陷,表面粘砂应清除洁净; 4、冲压件不得有毛刺、裂纹、氧化皮等缺陷; 5、各焊缝有效高度应符合规定,焊缝应饱满,焊药 应清除洁净,不得有未焊透、夹渣、咬肉、裂纹等缺陷; 6、可调底座和可调托座表面宜浸漆或冷镀锌,涂层应 匀称、牢固;架体杆件及其他构配件表面应热镀锌,表面 应光滑,在连接处不得有毛刺、滴瘤和多余结块; 7、主要构配件上的生产厂标识应清楚。 构造要求 模板支
7、架 一、模板支架搭设高度不宜超过24m;当超过24m时, 应另行特地设计。 二、模板支架应依据施工方案计算得出的立杆排架尺 寸选用定长的水平杆,并应依据支撑高度组合套插的立杆段、可调托座和可调底座。 三、模板支架的斜杆或剪刀撑设置应符合要求: 1、当搭设高度不超过8m的满堂模板支架时,步距不 宜超过1.5m,支架架体四周外立面对内的第一跨每层均应 设置竖向斜杆,架体整体底层以及顶层均应设置竖向斜杆,并应在架体内部区域每隔5跨由底至顶纵、横向均设置竖 向斜杆或采纳扣件钢管搭设的剪刀撑。当满堂模板支架的 5 架体高度不超过4个步距时,可不设置顶层水平斜杆;当 架体高度超过4个步距时,应设置顶层水平斜杆或扣件钢 管水平剪刀撑。 满堂架高度不大于8m 满堂架高度不大于8m 斜杆设置立面图剪刀撑设置立面图 1立杆;2水平杆;3斜杆;4扣件钢管剪刀撑 2、当搭设高度超过8m的模板支架时,竖向斜杆应满 布设置,水平杆的步距不得大于1. 5m,沿高度每隔46 个标准步距应设置水平层斜杆或扣件钢管剪刀撑。周边有 结构物时,最好与周边结构形成牢靠拉结。 6
