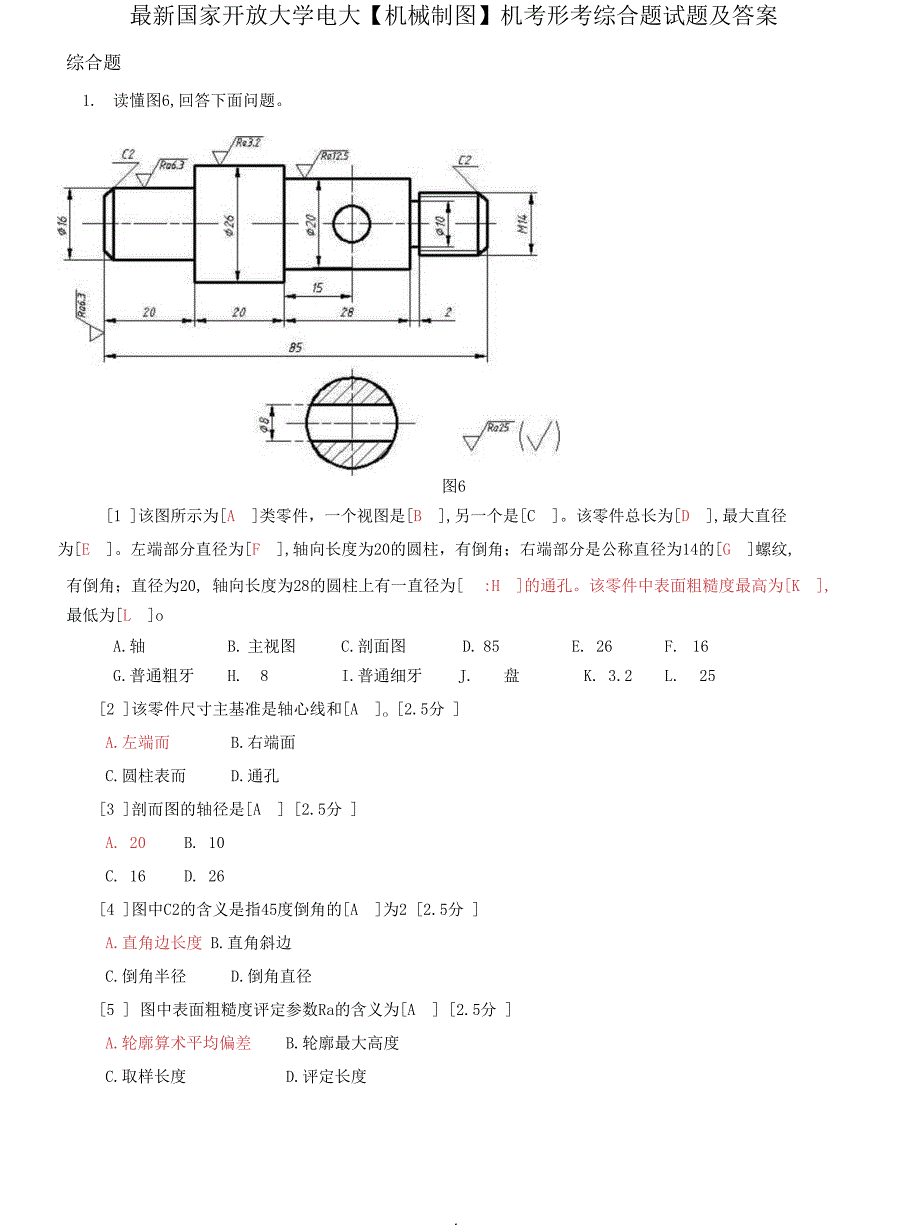

1、最新国家开放大学电大【机械制图】机考形考综合题试题及答案综合题1. 读懂图6,回答下面问题。图61 该图所示为A 类零件,一个视图是B ,另一个是C 。该零件总长为D ,最大直径为E 。左端部分直径为F ,轴向长度为20的圆柱,有倒角;右端部分是公称直径为14的G 螺纹,有倒角;直径为20,轴向长度为28的圆柱上有一直径为:H 的通孔。该零件中表面粗糙度最高为K ,最低为L oA.轴B.主视图C.剖面图D.85E. 26F.16G.普通粗牙H.8I.普通细牙J.盘K. 3.2L.252 该零件尺寸主基准是轴心线和A o 2.5分 A.左端而B.右端面C.圆柱表而D.通孔3 剖而图的轴径是A 2

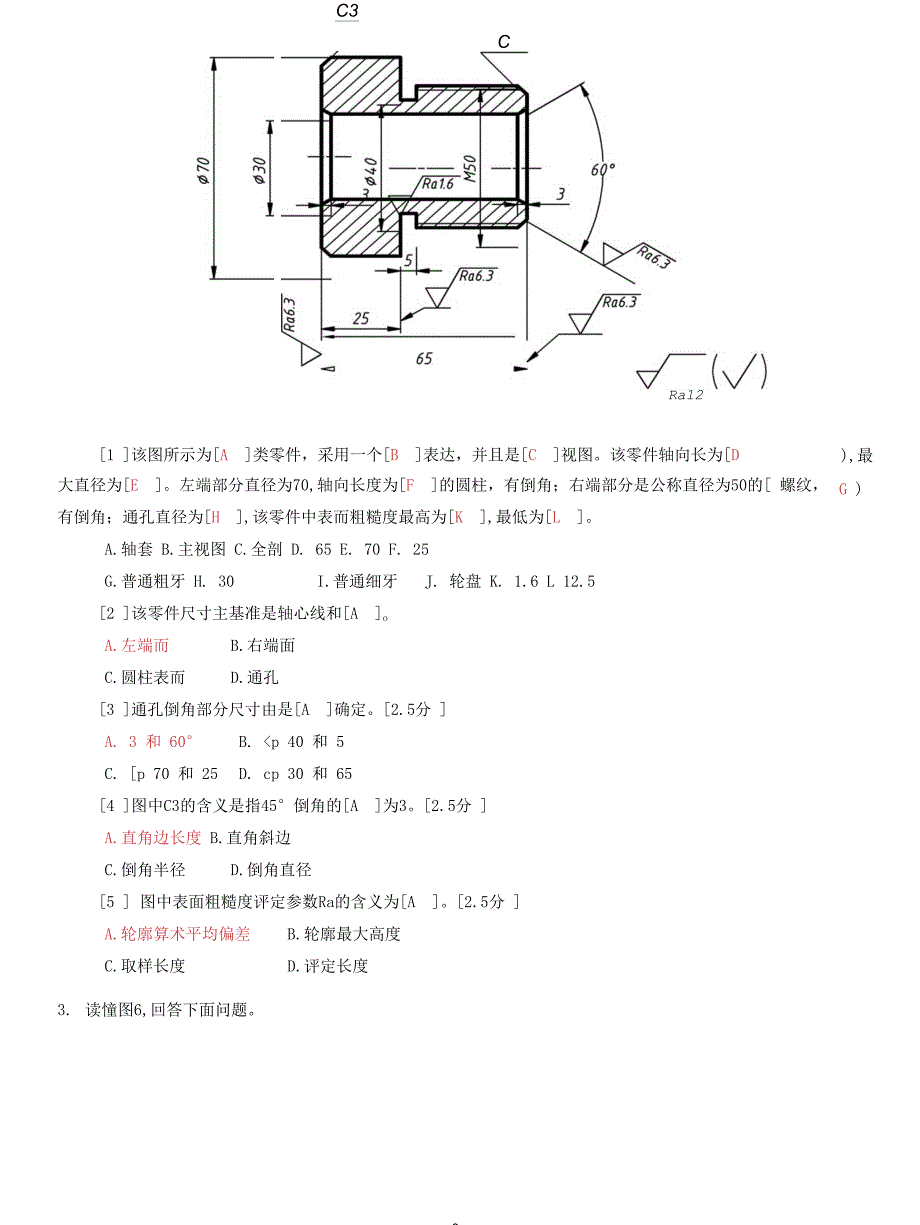

2、5分 A. 20B. 10C. 16D. 264 图中C2的含义是指45度倒角的A 为2 2.5分 A.直角边长度 B.直角斜边C.倒角半径D.倒角直径5 图中表面粗糙度评定参数Ra的含义为A 2.5分 A.轮廓算术平均偏差B.轮廓最大高度C.取样长度D.评定长度2. 读懂图6,回答下面问题。C3C3Ra12.5),最G )1 该图所示为A 类零件,采用一个B 表达,并且是C 视图。该零件轴向长为D大直径为E 。左端部分直径为70,轴向长度为F 的圆柱,有倒角;右端部分是公称直径为50的 螺纹,有倒角;通孔直径为H ,该零件中表而粗糙度最高为K ,最低为L 。A.轴套 B.主视图 C.全剖
3、D. 65 E. 70 F. 25G.普通粗牙 H. 30I.普通细牙J. 轮盘 K. 1.6 L 12.52 该零件尺寸主基准是轴心线和A oA.左端而B.右端面C.圆柱表而D.通孔3 通孔倒角部分尺寸由是A 确定。2.5分 A. 3 和 60B. p 40 和 5C. p 70 和 25D. cp 30 和 654 图中C3的含义是指45倒角的A 为3。2.5分 A.直角边长度 B.直角斜边C.倒角半径D.倒角直径5 图中表面粗糙度评定参数Ra的含义为A 。2.5分 A.轮廓算术平均偏差B.轮廓最大高度C.取样长度D.评定长度3. 读憧图6,回答下面问题。4X061 该图所示为A 类零件,
4、采用一个B 和一个C 来表达,该零件轴向长为D ,最大直 径为E 。左端部分直径为30,其轴向长度为F 的圆柱;右端直径为60的轴向长度是H ,圆柱上 有均分布的四个G ,该零件中表面粗糙度最高为K ,最低为L 0A.轮盘B.主视图C.左视图D. 25E. 60F. 14G.阶梯孔H.11I.普通细牙J.轴套K. 0.8L. 12.52 该零件尺寸主基准是轴心线和B oA.左端而B.右端面C.圆柱表面D.通孔3 通孔倒角部分尺寸由是B 确定。A. 11 和 2 B.pl5 和 C2C. p 60 和 11 D. p 30 和 144 图中C2的含义是指45倒角的A 为2。A.直角边长度B.直角斜边C.倒角半径D.倒角直径5 图中表面粗糙度评定参数Ra的含义为A oA.轮廓算术平均偏差B.轮廓最大高度C.取样长度D.评定长度4
