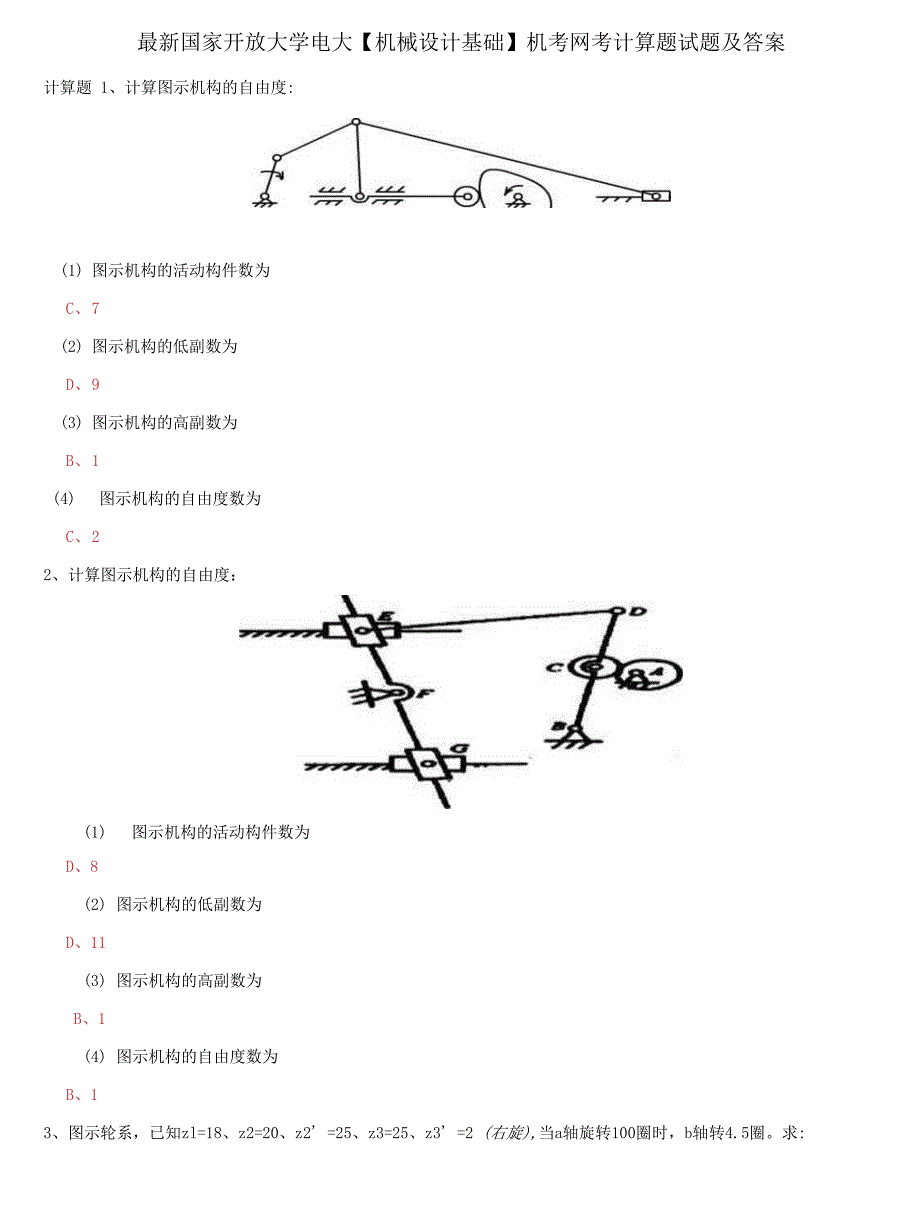

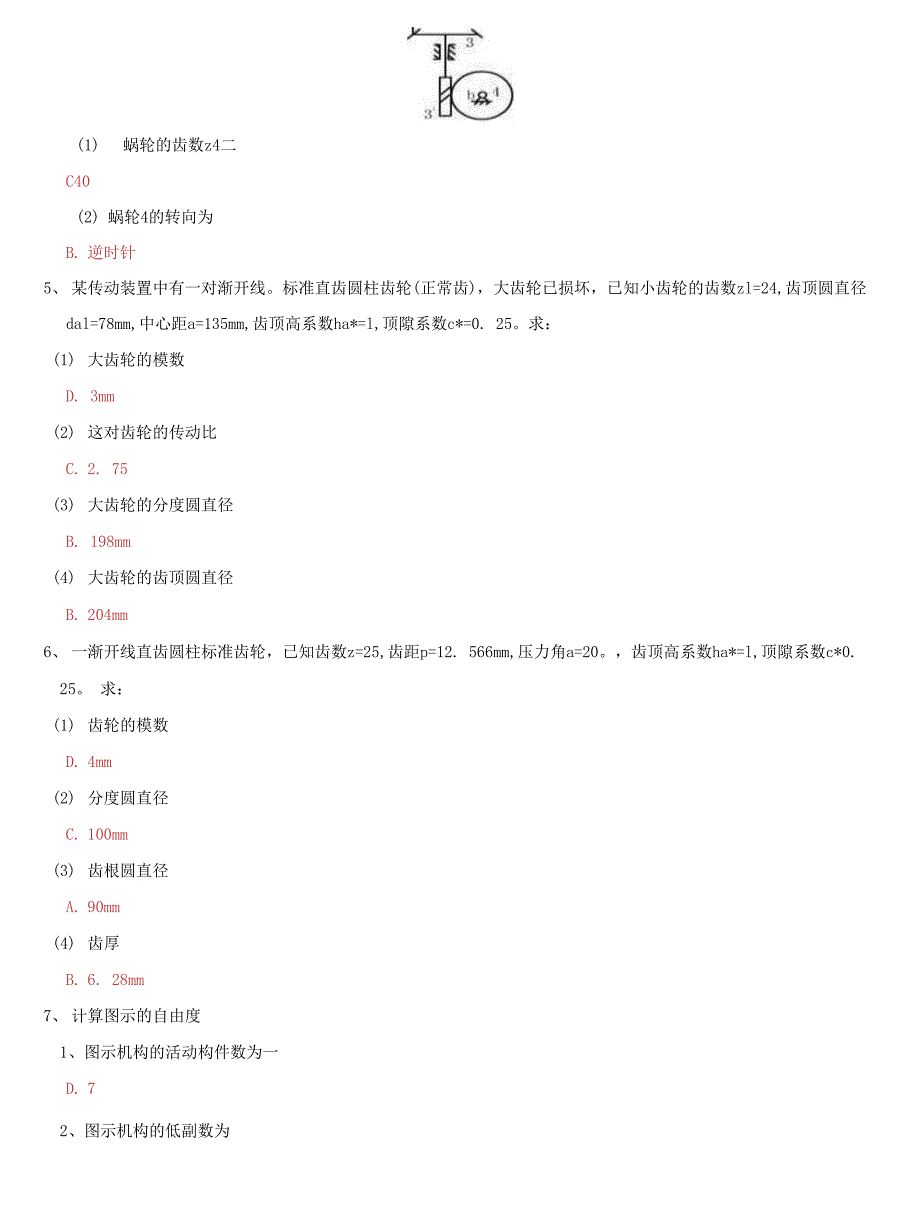

1、最新国家开放大学电大【机械设计基础】机考网考计算题试题及答案计算题 1、计算图示机构的自由度:(1) 图示机构的活动构件数为C、7(2) 图示机构的低副数为D、9(3) 图示机构的高副数为B、1(4) 图示机构的自由度数为C、22、计算图示机构的自由度：(1) 图示机构的活动构件数为D、8(2) 图示机构的低副数为D、11(3) 图示机构的高副数为B、1(4) 图示机构的自由度数为B、13、图示轮系，已知zl=18、z2=20、z2 =25、z3=25、z3 =2 (右旋),当a轴旋转100圈时，b轴转4.5圈。求:(1) 蜗轮的齿数z4二C40(2) 蜗轮4的转向为B. 逆时针5、某传动装置

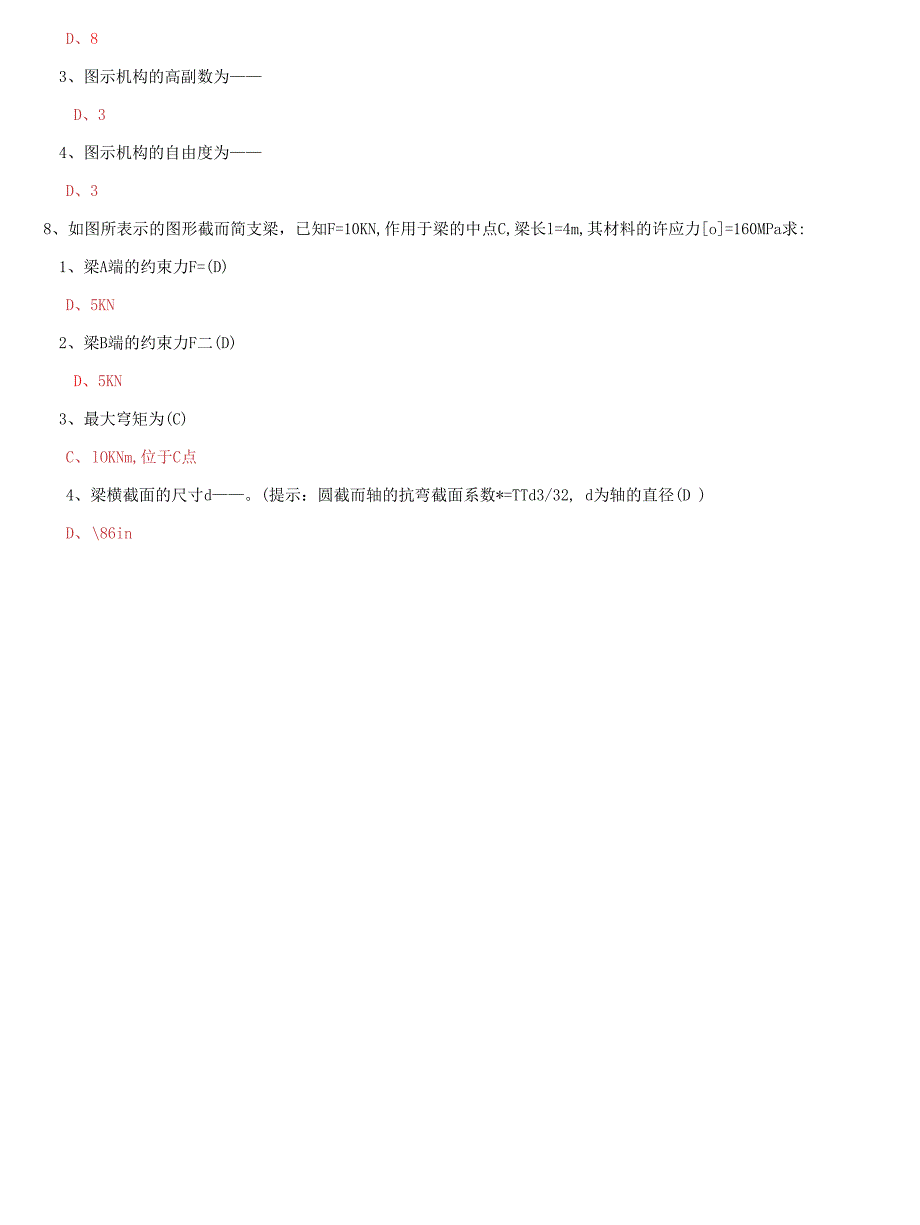

2、中有一对渐开线。标准直齿圆柱齿轮(正常齿)，大齿轮已损坏，已知小齿轮的齿数zl=24,齿顶圆直径 dal=78mm,中心距a=135mm,齿顶高系数ha*=l,顶隙系数c*=0. 25。求：(1) 大齿轮的模数D. 3mm(2) 这对齿轮的传动比C. 2. 75(3) 大齿轮的分度圆直径B. 198mm(4) 大齿轮的齿顶圆直径B. 204mm6、一渐开线直齿圆柱标准齿轮，已知齿数z=25,齿距p=12. 566mm,压力角a=20。，齿顶高系数ha*=l,顶隙系数c*0. 25。 求：(1) 齿轮的模数D. 4mm(2) 分度圆直径C. 100mm(3) 齿根圆直径A. 90mm(4) 齿厚B. 6. 28mm7、计算图示的自由度1、图示机构的活动构件数为一D. 72、图示机构的低副数为D、83、图示机构的高副数为D、34、图示机构的自由度为D、38、如图所表示的图形截而简支梁，已知F=10KN,作用于梁的中点C,梁长l=4m,其材料的许应力o=160MPa求:1、梁A端的约束力F=(D)D、5KN2、梁B端的约束力F二(D)D、5KN3、最大穹矩为(C)C、lOKNm,位于C点4、梁横截面的尺寸d。(提示：圆截而轴的抗弯截面系数*=TTd3/32, d为轴的直径(D )D、86in3/3
