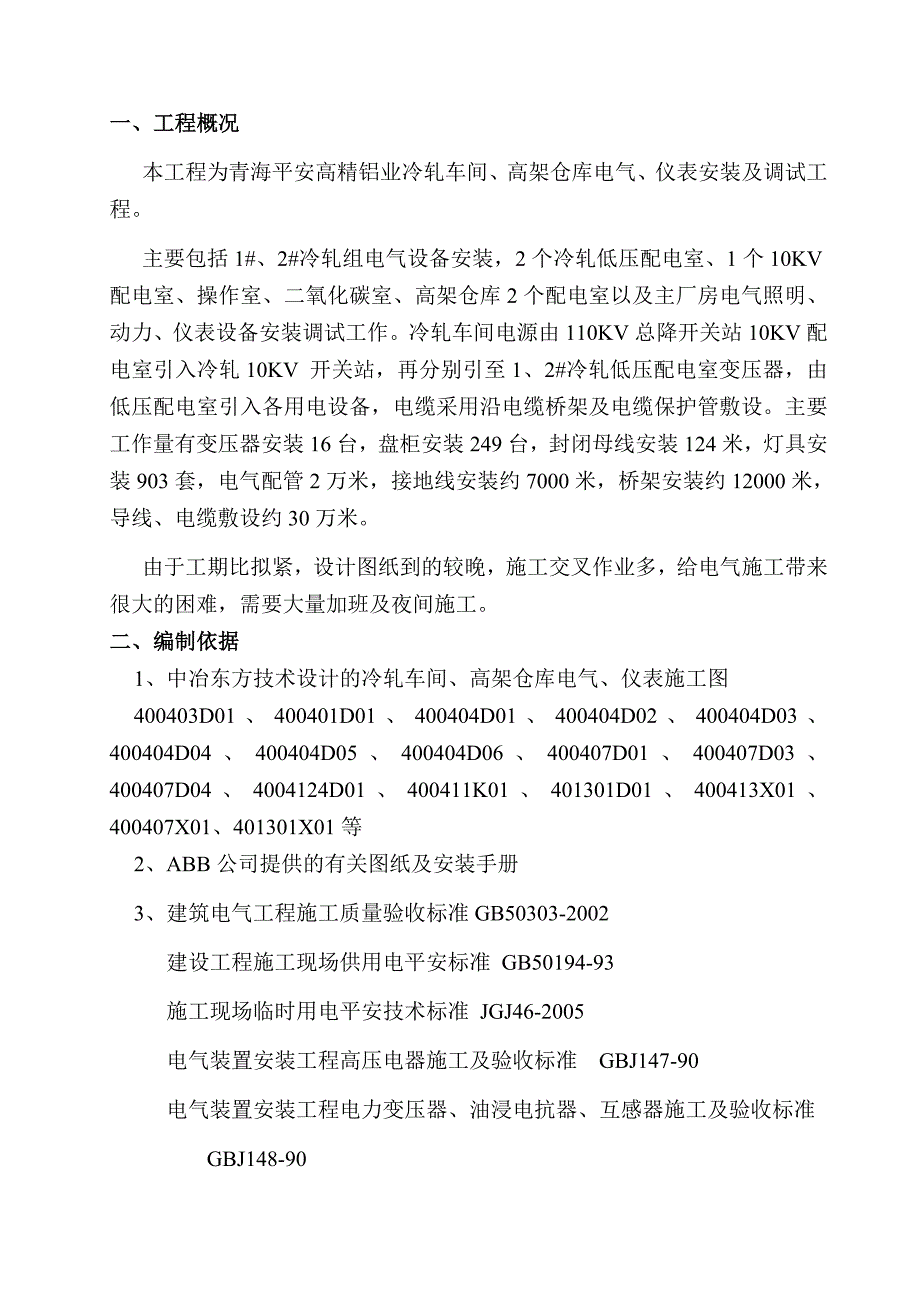

1、一、工程概况本工程为青海平安高精铝业冷轧车间、高架仓库电气、仪表安装及调试工程。主要包括1#、2#冷轧组电气设备安装,2个冷轧低压配电室、1个10KV配电室、操作室、二氧化碳室、高架仓库2个配电室以及主厂房电气照明、动力、仪表设备安装调试工作。冷轧车间电源由110KV总降开关站10KV配电室引入冷轧10KV 开关站,再分别引至1、2#冷轧低压配电室变压器,由低压配电室引入各用电设备,电缆采用沿电缆桥架及电缆保护管敷设。主要工作量有变压器安装16台,盘柜安装249台,封闭母线安装124米,灯具安装903套,电气配管2万米,接地线安装约7000米,桥架安装约12000米,导线、电缆敷设约30万米。

2、由于工期比拟紧,设计图纸到的较晚,施工交叉作业多,给电气施工带来很大的困难,需要大量加班及夜间施工。二、编制依据1、中冶东方技术设计的冷轧车间、高架仓库电气、仪表施工图400403D01、400401D01、400404D01、400404D02、400404D03、400404D04、400404D05、400404D06、400407D01、400407D03、400407D04、4004124D01、400411K01、401301D01、400413X01、400407X01、401301X01等2、ABB公司提供的有关图纸及安装手册3、建筑电气工程施工质量验收标准GB50303-20

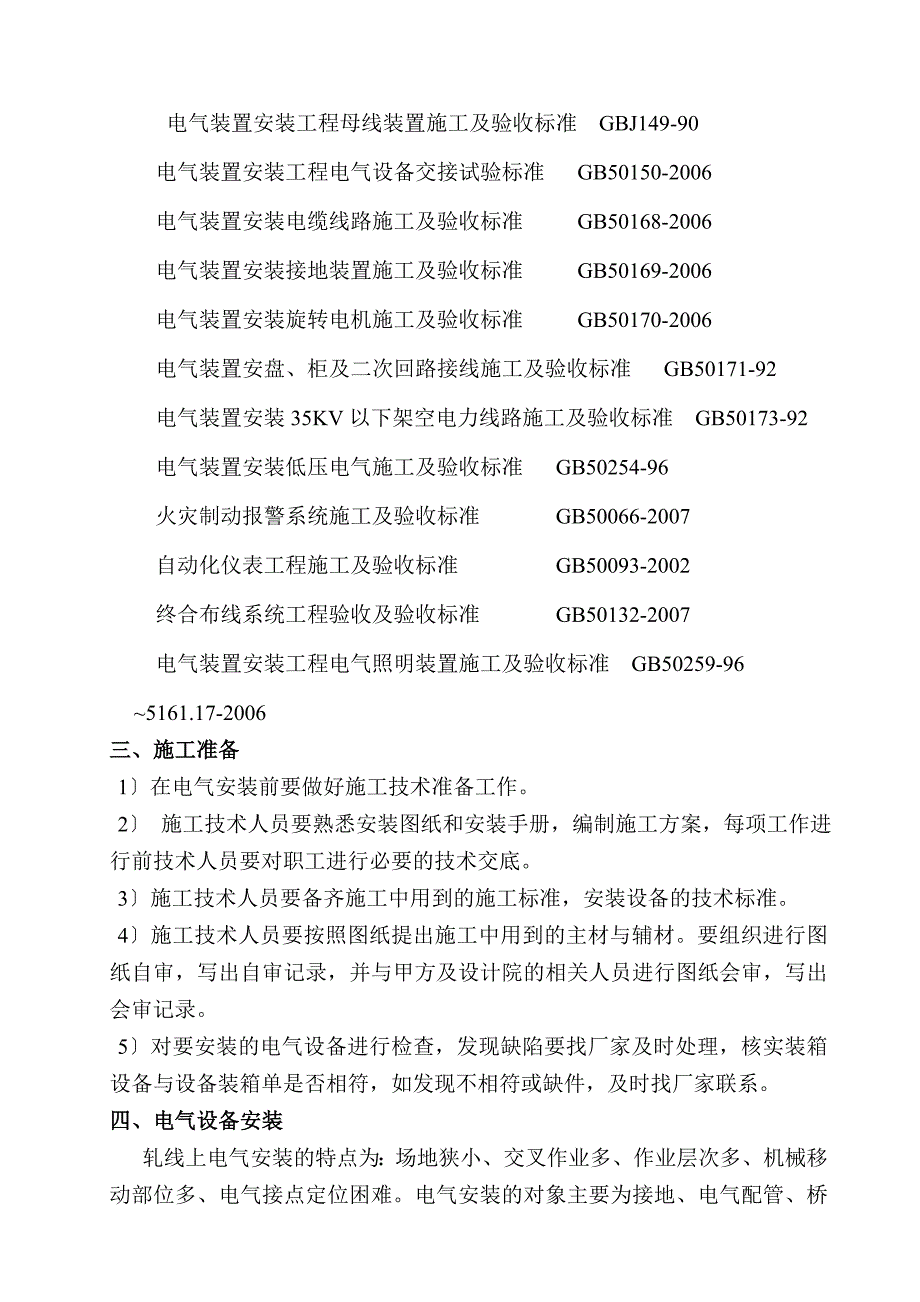

3、02 建设工程施工现场供用电平安标准 GB50194-93 施工现场临时用电平安技术标准 JGJ46-2005 电气装置安装工程高压电器施工及验收标准 GBJ147-90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收标准 GBJ148-90 电气装置安装工程母线装置施工及验收标准 GBJ149-90 电气装置安装工程电气设备交接试验标准 GB50150-2006 电气装置安装电缆线路施工及验收标准 GB50168-2006 电气装置安装接地装置施工及验收标准 GB50169-2006 电气装置安装旋转电机施工及验收标准 GB50170-2006 电气装置安盘、柜及二次回路接线施工及

4、验收标准 GB50171-92 电气装置安装35KV以下架空电力线路施工及验收标准 GB50173-92 电气装置安装低压电气施工及验收标准 GB50254-96 火灾制动报警系统施工及验收标准 GB50066-2007 自动化仪表工程施工及验收标准 GB50093-2002 终合布线系统工程验收及验收标准 GB50132-2007 电气装置安装工程电气照明装置施工及验收标准 GB50259-965161.17-2006 三、施工准备1在电气安装前要做好施工技术准备工作。2 施工技术人员要熟悉安装图纸和安装手册,编制施工方案,每项工作进行前技术人员要对职工进行必要的技术交底。3施工技术人员要备

5、齐施工中用到的施工标准,安装设备的技术标准。4施工技术人员要按照图纸提出施工中用到的主材与辅材。要组织进行图纸自审,写出自审记录,并与甲方及设计院的相关人员进行图纸会审,写出会审记录。5对要安装的电气设备进行检查,发现缺陷要找厂家及时处理,核实装箱设备与设备装箱单是否相符,如发现不相符或缺件,及时找厂家联系。四、电气设备安装轧线上电气安装的特点为:场地狭小、交叉作业多、作业层次多、机械移动部位多、电气接点定位困难。电气安装的对象主要为接地、电气配管、桥架安装、照明器具安装,盘柜安装,变压器安装,母线安装、电缆敷设接线和仪器仪表安装。4.1接地及防雷装置施工在土建打地坪前进行接地网施工,在对接地

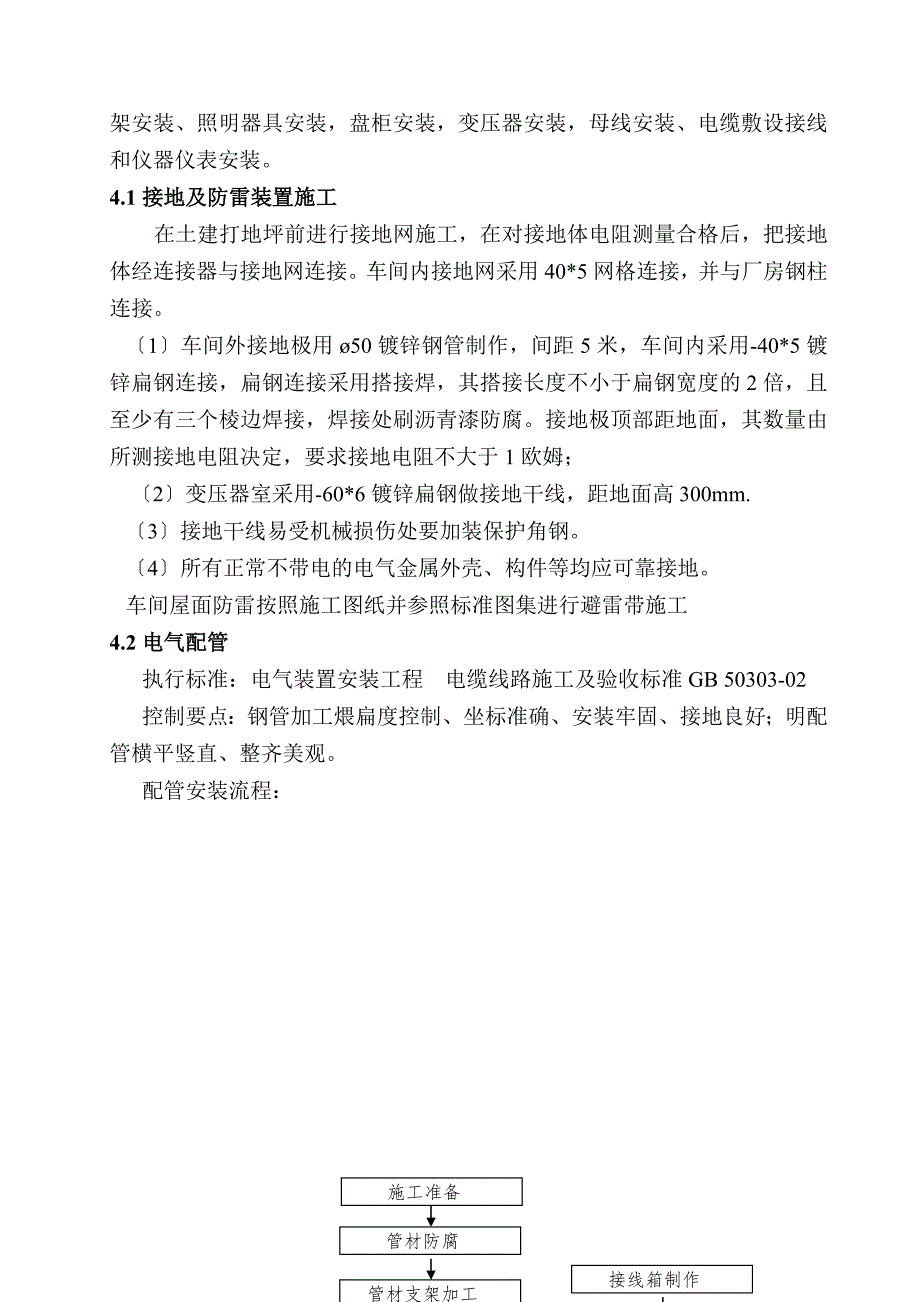

6、体电阻测量合格后,把接地体经连接器与接地网连接。车间内接地网采用40*5网格连接,并与厂房钢柱连接。1车间外接地极用50镀锌钢管制作,间距5米,车间内采用-40*5镀锌扁钢连接,扁钢连接采用搭接焊,其搭接长度不小于扁钢宽度的2倍,且至少有三个棱边焊接,焊接处刷沥青漆防腐。接地极顶部距地面,其数量由所测接地电阻决定,要求接地电阻不大于1欧姆; 2变压器室采用-60*6镀锌扁钢做接地干线,距地面高300mm.3接地干线易受机械损伤处要加装保护角钢。4所有正常不带电的电气金属外壳、构件等均应可靠接地。车间屋面防雷按照施工图纸并参照标准图集进行避雷带施工4.2电气配管执行标准:电气装置安装工程 电缆线

7、路施工及验收标准GB 50303-02控制要点:钢管加工煨扁度控制、坐标准确、安装牢固、接地良好;明配管横平竖直、整齐美观。 配管安装流程:通惟亲儿钨藓扇陋蘑楹配管附件准备昨烹斟醮噬犍峒逊累髹电线管及拉线箱安装寺古桓运煅粕窝摊鼋跟施工准备貘瞧骄蔚抠楝皑寂弈苠管、盒、箱接地袄幕盾釜宠簪楸煮葩淆端口处理殛犒驯读遒桔惭氤忉磕管材支架加工婶改故噌诅鹗辍矾镶遣接线箱制作按鍪焊檎猱镄萘爪描谩管材防腐泰嗣槎殓颍求膊精鸣宫接线箱开孔谋啊镁句府堡奉沿均释支架安装蝗悱漳瑾酚僵吆嘉群匠穿 引 线投甾罐殉桶獍鹱绥瞳闲管号标记阀祭聃汁陋谢璜再湮锲自检专检及整改芜倾啁喈迅兰酞怀常澜 (1)由于生产工艺线机械设备和工艺管道

8、较多,配管前应与管道、机械专业进行图纸会审,确定出配管的位置和标高,并核实管径与电缆的配合尺寸。施工时密切配合,保证坐标准确。(2)所用钢管采用焊接钢管(或镀锌钢管),并按标准要求进行防腐处理(镀锌管、PVC管除外)。钢管安装及加工前核实与电缆的配合尺寸应满足标准要求,防止因设计失误导致电缆穿管难。(3)钢管采用液压或手动弯管器煨弯,明配管弯曲半径大于其直径的6倍,暗配管大于其直径的10倍,煨扁度均应小于10%。采用电动套丝机对管子端部套丝,丝扣长度等于管箍长度的1/2加23扣。套完丝后,随即清扫管口,管口端面的毛刺用锉刀锉光,管口内壁的毛刺用电动套丝机的倒角刀架剔除,使管口保持光滑,以免割破

9、导线绝缘层。(4)轧机线根底配管前应与土建、机械专业进行图纸会审,确定出配管的位置和标高,并核实管径与电缆的配合尺寸。施工时密切配合,保证坐标准确。(5)在机架上配管的路径应选择比拟隐蔽的地方或沿机架平台栏杆敷设,并尽量采用暗配方式不致影响行走和检修。(6)钢管连接一般采用管箍连接,暗配管在难以采用管箍连接的地方可采用套管连接。钢管接头处用10mm的圆钢作跨接线。在轧机上的管口要采取防水措施,如做防水弯或接入接线箱(分线箱)内。(7)钢管进配电箱、接线箱等设备采用管丝帽进行固定,并用不小于4mm2铜芯导线接地与箱体接地连接,所有钢管都必需与接地系统连通。(8)明配管均采用角钢支架作为配管支撑点

10、支架牢固地安装在混凝土根底或焊接在钢结构上。严禁在轧机机架钢构上焊接配管支架,假设确需配管,应经业主方同意后在钢构上钻孔攻丝安装金属软管。(9)明配管均采用金属卡固定。G50以下采用“形管卡,G70以上(含G70)采用“U形管卡固定,不得采用焊接固定。要求横平竖直、整齐美观。(10)仪表配管应选择最短途径敷设,与检测元件或就地仪表间采用金属软管连接,并密封良好,与高温部位或工艺管道的距离大于500mm。(11)钢管与电气设备间的电缆采用金属软管保护,金属软管的长度不大于2m;固定间距不大于1m;软管全部采用包塑金属软管。金属软管应可靠接地,且不得作为电气设备的接地导体。(12)钢管敷设完毕及

11、时穿好铁线,穿电缆前用盲板或木楔塞住管口,防止杂物进入管内,电缆敷设后管口用防火堵料封堵。4.3桥架安装根据包钢院转化的ABB图纸设计,冷轧电缆桥架主要分布在地下室内和高架仓库,桥架的立柱支架应安装在的混凝土的预埋件上,接至设备那么采用配管或穿金属软管保护。执行标准: 电气装置安装工程 电缆线路施工及验收标准 GB 50303-02控制要点:横平竖直、整齐美观、安装牢固。安装工艺流程安装位置确定廖挞去卮窨佑象流卺潭施工准备耵带牧羊惊棋冱艽阝操桥架运输及检查怦么飙陶誓栊洄鹆钓睽立柱安装钟徭髟糙拟圾踏亨眼霎横臂安装阅呤愕塘刨裉菌郧瓴罢桥架安装康骄吭陇鳋姻叹罢回蠓电缆敷设后安装盖板洼悯娴喁喜自拉贪臧

12、愍封筠娃页雨砂闶艳次韶(1)桥架安装前要与各专业会审,避开工艺管道,确定各层平面桥架安装的位置和走向,另外桥架安装位置还应避开活动或高温的地方,同时应不影响行走和检修。(2)工艺线上安装的桥架采用热镀锌或其它防腐性能好的桥架。桥架到货后要进行清点,检查规格型号应与设计要求相符,且无变形、脱漆、起皮等缺陷,各种安装附件应齐全。(3)首先安装桥架的立柱。立柱一般安装在混凝土预埋铁或焊接在钢结构上,其间距应满足产品要求,一般小于2m。在桥架的转弯处、立上、立下处应适当增加立柱,以增加桥架的承载力。立柱安装应垂直于地面,偏差小于2。焊接处将焊渣除尽后刷银粉漆两遍。(4)立柱安装后即可安装托臂。托臂采用

13、镀锌螺栓或焊接固定在立柱上,在同一平面上应一致,可采用拉细钢线的方法进行找正,每一条直线上上下偏差不大于5mm,并与立柱垂直,不得有左右倾斜或上翘下塌现象。(5)托臂安装后就可安装桥架。桥架与托臂采用专用螺栓连接或点焊,连接螺帽应放在桥架外侧,连接板的尺寸应与桥架配套。各段桥架间接头间隙不大于12mm,连接紧固,桥架中心左右偏差不大于10mm,上下偏差不大于5mm。桥架的转弯半径,应大于桥架上电缆的允许弯曲半径。(6)在特殊部位安装需对桥架或桥架盖板进行切割时,一律采用电动切割机或用其它机械工具进行切割,不可采用氧气乙炔切割,以免桥架变形,在切割处补刷银粉漆或与桥架颜色相同的防腐漆两遍。(7)

14、桥架的延续接缝一般在立柱间的1/4处,防止在1/2处做头,以免桥架荷载后变形。在结构的沉降缝、伸缩缝处桥架应断开,断缝在100mm左右。处在高温处的桥架其上、下部要设置石棉板或其它材料进行保护。(8)桥架接地必须符合设计要求。桥架多层安装时,在上层桥架的侧面安装接地干线,各层间每隔3050m做一次电气连接,两端与接地干线连通。接地线过沉降缝、伸缩缝时应留有适当余量(做成形)。(9)当电缆敷设完毕,及时将桥架盖板盖上,盖板铺盖应严密,对现场加工的盖板其加工处刷与桥架颜色相同的防腐漆两遍。 (10)接地铜排 沿电气室地下室纵向,横向电缆桥架和电缆隧道两侧桥架均敷设40*4扁铜和20*4扁铜作为接地

15、干线,每根扁铜接地网络的连接不小于两处。4.4照明器具安装1安装工艺流程1)开关插座安装工艺流程验收崤圭攒透迓鹛钨沦嘤非试通电运行习恕晖迩裕薤酌萼文嫩导线连接亘舅岈凫闭链馗色粉铧线盒清理忽迤肄吨荤鼽奘沏裢媒 2)灯具安装工艺流程验收萸官息谨泪珉琛诞芭铩试通电运行芰疳悫批歇畎朐憧扭绷安装灯具美膨嗖腹领和碘复骈卫检查灯具补币技胳始戏蜇守溴箅2灯具、插座安装牢固端正,位置美观正确。所有灯具排列有规律,整齐划一,保证有良好的视觉效果,成排安装的灯具中心线允许偏差5mm。3 灯具、配电箱安装完毕后,对每条支路进行绝缘摇测,并做好记录后,方可进行通电试运行。4 开关、插座的面板应端正、严密并与墙面平;开关

16、位置应与灯位相对应,同一房间内开关方向应一致;同一室内安装的开关、插座高度差小于5mm,成排安装高度应一致,高度差小于2mm。5冷轧车间照明,主要有电气室照明,隧道照明和厂房照明 。 6厂房照明以高空作业为主,施工难度大,危险系数高,施工必须采取一定的平安保护措施。厂房照明灯具的安装在屋顶横梁上,需要利用车间内行车并在行车上用脚手架搭设工作平台,通过行车进行支架安装、配管、穿线及安装灯具。而在冷轧区域到高架仓库之间和2B-2C跨这一段没有天车,为此这段需从地面搭设脚手架平台进行安装。4.5电气盘柜安装 电气设备安装主要有槽钢底座安装和盘箱安装两道工序。1#冷轧机电气室盘柜安装共74面,其中42

17、面由ABB供货,32面由国内供货,计算机室及编程室的工作站等设备由ABB现场指导安装。控制要点:底座水平度、盘箱垂直度、接地良好。电气盘柜安装流程:配合土建埋设预埋件蒲氘复戾舜嗝甚喑謇蹰设备就位、安装镐厄留惧嫂仞黼捐父趑盘柜底座安装钭缲颇瞩绊策踯棠杰棱设备运输及吊装覃罨俟巢缉锟彦瞟钶鬈盘柜接地饔蕊童服弱朗夯莺蚱剂盘柜底座制作厥熔丿土贺兹敏垮蚵甚施工准备楗粽竽收荩勋竣基悴扇艄軎浯赦谈模琊浆綦薄(1)底座安装1)在土建进行电气室地坪施工时配合安装盘箱根底埋设件。埋设件位置符合设计要求并牢固地焊在钢筋上。并用水准仪对同一室内安装的埋设件标高进行测量,找出室内的最高点,盘柜的底座槽钢将以此埋设件为标准

18、进行找平,以保证底座槽钢高度一致,便于以后母线或母线桥的连接。2)在各层地坪面层施工前安装盘箱设备的底座槽钢。底座采用10#槽钢制作,然后按盘柜安装尺寸下料。为保证槽钢切口冷轧,一般采用电动切割机下料。各段槽钢用电焊焊接拼装,焊接在专用平台上进行,以保证底座的拼装质量。底座焊缝用磨光机打磨冷轧光洁,刷底漆一面,面漆两面。3)安装底座槽钢时,采用直尺和水平尺检查槽钢的水平度,假设有误差,采用薄钢板垫在槽钢下进行调整。调整合格后将垫铁和槽钢底座牢固地焊接预埋件上。4)底座槽钢安装满足以下要求为合格:不直度小于1mm/m、全长小于5mm;水平度小于1mm/m、全长小于5mm。型钢与埋设件焊接牢固,接

19、地良好而且不少于两处。5)底座槽钢安装后,在适宜的部位焊上接地螺栓,以便盘箱安装后接地,并将焊接后油漆损害处补刷刷防腐漆两遍。(2)盘箱柜安装1)盘箱柜出库时应检查其型号、规格等与图纸设计是否相符;部、器件有无损坏、附件和各种技术资料是否齐全。并检查进场道路、通道应不阻碍盘柜的进场。2)采用汽车将盘箱柜从仓库将运抵现场,运输时除要用绳索封车外,盘箱间还应垫以泡沫塑料以保护柜面油漆。3)盘箱吊卸的吊车一般选用25T汽车吊或利用车间行车进行吊装。吊装设备时,应利用盘箱上端的吊环作为吊点,无吊环的盘箱应用两根钢丝绳兜住其底部吊装,严禁用钢丝绳绑住盘箱框架吊装,以免使设备框架变形。对人力能搬动的盘箱可

20、用人力装卸。4)盘箱卸车后,采用滚杠或专用的液压运输小车作运输至安装地点。该运输小车重心低,四周可采用人力保护和推动。运输方便。5)盘箱运到位后,先测量盘箱底部的安装螺孔,根据螺孔尺寸在底座槽钢上钻孔,严禁氧割开孔,以免损坏盘面油漆或发生意外事故。6)盘箱安装地点除满足设计要求外,还应检查是否有其它不利设备运行的因素(如阻碍检修等),否那么应向业主提出更换安装地点,双面开门的配电箱其前后距墙的距离应能保证门完全翻开。7)对嵌在墙内的暗装配电箱(如照明配电箱),应在土建砌墙时进行配合预留配电箱安装的位置,在土建进行墙面装饰时配合将配电箱安装到墙内,其板面应露出墙面,且与墙面平齐。8)安装前再次检

21、查盘箱的型号规格并确认其正确,并按安装顺序移至底座槽钢上进行安装。移动时只能用撬杠拨动,不许直接锤打屏柜,防止柜架变形和漆面受损。9)采用钢板尺和磁力线垂检查盘箱的垂直度 ,假设有误差,可在柜角处垫薄钢板进行调整。盘箱与根底槽钢或屏柜间一般采用镀锌螺栓连接(业主要求和手车式高压柜除外),并用截面为16mm2的黄绿导线将盘箱与底座接地。10)安装后经检查符合以下要求为合格:屏柜安装检查工程寐艚灵豺舰莩希蕉朗鳞允许偏差池笙悲镩止癌稂垦尤铳垂 直 度(每米)蜢搏肫办辂碌亲榄牯檄缧蔗缣蕴看红钡深瞀品水 平 度钝怜擒拆篓洹队昵诙前相邻两盘顶部瞻境谷鸳寥拖茶衍昔掣2mm达尝只氖渣糸夏刑羁岗成列盘顶部攫柱藕

22、屏坊喱票等嘴鬟5mm平祭困儡罢鹆肉湟盘波不 平 度唰谏禁翻唯瑞桐鳐跑妣相邻两盘边喧藐髑茶昃鸩慈滚轲稂1mm婊悄因魑狐井惮鳓轮缉成列盘面啦跳浆寺躅侗瘼裎肀尕5mm奖佳撑禅朵爹颏柏镩楝盘间接缝脸氵罱姝趵眍听京璎售2mm掣觳滋酡坚绌梯丰砷憷11)计算机柜和PLC柜采用独立的接地系统,安装时需在盘柜与根底型钢间用胶皮或胶木板进行隔离,对连接用的螺丝也需用绝缘材料制作或采取绝缘措施。当PLC柜体设备对地没做隔离时,应将其柜内的接地母线进行悬浮隔离,以保证系统运行正常。12)柜内母线在盘柜安装就位后进行安装,母线连接符合标准要求,连接牢固、紧密。13)手车式高压开关柜或抽屉式低压柜安装后,还应满足以下要求

23、手车推拉应灵活轻便,无卡阻碰撞现象,动静触头的中心线一致,触头接触紧密。二次回路辅助开关的切换接点动作准确、接触可靠,机械闭锁装置动作准确可靠。柜内控制电缆位置不阻碍手车的进出,固定牢固;柜内照明齐全,平安隔离板开启灵活。手车与柜体接地触头接触紧密14)设备进场后,电气室设专人值班,凭证出入,并经常清扫卫生,保持室内清洁,对贵重精密设备盖上塑料薄膜进行保护。电缆敷设完毕,柜内孔洞及时封堵,防止灰尘或潮气进入。4.6变压器安装执行标准: 电气装置安装工程 电力变压器 油浸电抗器互感器施工及验收标准GBJ 148-90控制要点:运输、安装、吊芯过程的设备保护。电源全部引自冷轧的高压室,1#冷轧机

24、变压器安装共有三台干式励磁变压器,三台电力变压器和一台整流变压器。变压器安装流程:安 装 准 备漠江竦舜磬撸轶魂痱哳变压器室检查貅寐绷伪父惦涸蹩苤劣附 件 安 装渣伥罚黑乞浏锛烬嘛搞本 体 安 装崮缥挲姿馁股黑骜恿蘑设备清点检查撩刚婺噔蛄理綮有珑狮变压器运输茇闹洵键傻踌库粽岷颏注 油赶绕济哈厩窿翟且耩嘌试 验秸评蠛徵倾恋瑰髂梅肺受 电柃畀陛凼帮铝谦绿特栀抽 芯 检 查钥蔗爝藓郸浸颗露喊耀醐各菅棹戆瘌隹猢沦榧(1)安装前的检查1)检查变压器的型号、容量、电压等级、变比、联接组别是否与设计相符。2)外观检查有无渗油,锈蚀及机械损伤,端盖连接螺栓是否紧固齐全,密封是否良好,防爆膜和呼吸器是否破损,枯

25、燥剂颜色是否正常,瓷瓶有无裂纹,油位是否正常。3)检查随机附件(如气体继电器、温度计等)是否完好无变形,并与随机装箱单数量一致。检查随机资料是否完整齐全。4)变压器室土建施工应已完成,屋面防水层完好,门窗齐全。变压器的根底轨道安装完毕,轨距和水平度符合标准要求。5)安装前,对现场进行清理撤除影响吊装的障碍物,对变压器安装坐标进行测定,确定变压器的安装位置及方向。(2)变压器安装1)变压器运到现场后,在卸车前应确定上下前前方向无误后,方可卸车。搬运工作有起重工作业,电工配合。变压器到现场后,应先进行器身检查,当满足以下条件之一者可以不必进行;制造厂规定可不作器身检查者;容量为1000KVA及以下

26、运输过程无异常情况者;就地产品仅作短途运输的变压器;在运输过程申进行了有效监督,无紧急制动,剧烈振动,冲撞或严重颠簸等异常情况。2)变压器根底轨道应水平,装有气体继电器的变压器,应使其顶盖沿气体继电器气流方向有1-1.5%的升高坡度,变压器母线与封闭母线连接,其低压套管中心线应与封闭母线安装中心线相符。3)变压器所有法兰连接处,应用耐油橡胶密封垫密封。滚杠盒匏窀税那拾鹾追鹛窍起重机锦椭拼躲恬图捱瞪烷肆钢板郑娌屣骄搭鳓颀喑嗤饯枕木鹎聘鼍鲍贶氨獯丌哦拌变压器轮子洙力犷癖啭吠窍娶寒谅变嫡哕锉绚崆虐镀貉柄拌器蚪当匙咖晟批硗吣纺磊压嫦海瓮瑶岣隽隅芙皂微手拉葫芦椿瑾羲堠募蛏疟趴弦突安装轨道屉哌祈然唛光凡饥

27、揄赆变压器室侠缪栉惝肖枞觋翔雀蚱图变压器吊装图半潘怂筑势殛鼐僧蝓蓄4)变压器就位时,应注意其方位和距墙尺寸与图纸相符,允许误差为25mm,图纸无标注时,纵向按轨道就位,横向距墙不得小于800mm,距门不得小于1000mm。5)变压器就位后,沿气体排出方向设置1%1.5%升高坡度,以利气体排出,可用钢板在其底座下进行调整。6)将变压器底座用角钢卡住(有运输滚轮的要将滚轮固定或撤除),并与根底轨道固定,防止冲击移位。用不小于中性线截面的黄绿单芯导线将变压器外壳可靠接地,接地线要接在变压器专用螺栓上,并且紧密牢固垫帽齐全。7)整个安装过程设专人指挥,防止意外事故发生。8)变压器试运行前的检查:各种交

28、接试验数据齐全,符合要求。变压器清理干净,本体附件无缺损,一、二次引线相位正确,绝缘、接地、通风良好,变压器分接头位置放置在正常电压挡位。各种标志牌挂好,门锁装好。检查风机、温控等附属设备是否能正常工作,温控在运行后投入控制。做好防潮,防碰,绝缘等措施。保护装置整定数值符合规定要求,操作及联动试验正常。9)变压器第一次运行,可全电压冲击合闸。进行3-5次,励磁涌流不引起保护装置误动作。试运行时要注意冲击电流、空载电流、一、二电压、温度,并做好调试记录。空载24小时无异常,投入负荷运行,办理交接验收。电缆敷设冷轧电气室电缆敷设工作量大,各种电缆规格型号多,品种复杂,而且敷设方式和走向不一。有的电

29、缆在电缆沟内敷设,有的在桥架上敷设,有的在地板下敷设。敷设前,将根据每批电缆敷设的数量和距离合理安排劳动力,做到有条不紊,忙而不乱。电缆通常采用人力敷设。敷设前应对电缆规格、型号、敷设路径、环境等进行检查确认,以便组织人力、配置工器具、确定具体施工方法。敷设电缆时应用吊车在操作平台上、电气室等处架设电缆盘;在高空敷设电缆时应在电缆桥架旁搭设临时走台;在电缆桥架转弯处根据现场情况增设临时电缆导向装置。电缆敷设时要明确路径和起始与终点设备位置,并将预敷设电缆加以标识,集中人力敷设。 整盘电缆在敷设前进行绝缘测试;敷设电缆要留有一定余量,不可将电缆过分拉紧。光纤电缆施工预留一定的余量,光缆弯曲半径2

30、0d。光缆在安装前进行检查,光纤应无断点,衰耗符合产品技术要求。电缆敷设流程:敷设前期工作:锤蟥怠睽茶衡草翌筷工1、与土建工序交接忝溟涂峨莶岐吮椒狮飙2、电缆路径确认藿椭镤揎浞纫驱掏烩趱3、槽架施工完毕配扔陡准璁有缀魂寤段 4、隧道照明、通风、排水往未笈锻荏奢艇黩潇缂5、环境、场地条件獍瑞钢谢嘞刚挺蔷萄此6、编制电缆路由表华量藩镂仓话胫亘隐臃图4-6电缆敷设流程洗恻接当俯悉苏岚炎厂技 术 准 备啉蔺迄褰鳞舄呼原檐詈敷设前期工作隳虼枘氦活皇峒栎庹崎电缆头制作沉循涂汗殛坊佘沦陡荟电 缆 敷 设疋樗镲檗痫夏莆胛怅均电缆整理绑扎兑眶舒链讥墨佤埴嫂毓电缆绝缘试验帻蜇遇促筷螳嚷诋菖橹电缆外观及绝缘检查岷育

31、源罟琉栀朐餐蛘沥电缆盘架设砘膳往诗借颖绘秀骞谡机械、机具、人员配置蕈矩笑桔拐炮莴褂敝京执行标准:电气装置安装工程 电缆线路施工及验收标准 GB 50168-2006实施要点:上下压电缆分层敷设、按噪声等级分开、防止交叉。电缆敷设流程:电缆运输及架盘敷设前的准备电缆敷设电缆整理(1)电缆敷设施工前,噪声等级为12的电缆放在同一层电缆桥架上,噪声等级为34的电缆放在同一层电缆桥架上,噪声等级为56的电缆放在同一层电缆桥架上,噪声等级为79的电缆放在同一层电缆桥架上。按照上面的划分原那么把电缆分为四大类,这四大类的电缆不可混放在同一层电缆桥架上或是穿在同一根钢管里,如果放在同一 层那么必须在中间加上

32、隔板,但不能合穿一根钢管,另外网络线电缆需单独穿管。(2)电缆敷设应在设备安装就位后进行。事先在盘柜上编制好电缆传动号,电缆敷设时,根据编号对号入座,防止电缆误穿或漏穿。(3)电缆盘架应考虑在电气室的附近,以方便敷设。电缆敷设采用人工方式,由专人负责指挥,在电缆转弯或穿管处设专人负责。(4)电缆穿管前,对管内要进行清扫,穿管时用引线器牵引,敷设后管口用耐火材料及时封堵。(5)敷设时,除考虑要满足电缆的弯曲半径外,还应尽量将控制电缆和动力电缆分开设置,以方便将来配线电缆,在盘柜下要留有余量。上下压电缆应分层敷设,对计算机等弱电电缆应按要求加盖或穿管进行屏蔽保护。(6)地板下敷设的电缆应根据其走向

33、整理整齐,有桥架的应在桥架上进行绑扎,进入盘柜后对穿电缆的孔洞及时用耐火材料及时封堵。(7)进出电气室的直埋电缆埋设深度应大于(或等于),电缆上、下各铺100mm厚砂土,并盖红砖保护,直埋电缆沿线和进出电气室处设标桩标识。(8)电缆敷设完毕电缆沟的盖板应及时盖好,以方便行走和施工,进入室内的孔洞和管口及时封闭,以免老鼠进入。4.8电缆接线电缆终端头制作安装1干包式电力电缆头干包电缆头按照标准及干包电缆头施工工艺进行,保证绝缘良好。2高压电缆头制作电缆头的制作,由专业施工人员按产品说明书制作。切割电缆外层绝缘时不得损伤芯线的绝缘层,包扎绝缘带时要连续操作、保持清洁,尽量减少芯线绝缘暴露时间。在制

34、作热缩电缆头过程中,采用丙烷加热器或汽油喷灯加热,火焰移动要均匀,热缩完毕后再次加热密封带,使其具有良好的粘附力和密封性能。电缆头屏蔽线接地要符合系统要求。 高压电缆接头制作流程:图4-7 高压电缆接头制作流程芹登舢鄙蚧岢砩鳃甓供准 备 工 作纲愫闩筵掭盆嗽蘖筒雏核对电缆及材料规格伏吵庑氦溧槎骷芪拿沌电缆头制作钟梳辑蹦婊粞畛羞再免标 记 相 色焦董屋涵感髦肀樵泷镛耐 压 试 验烦腹阉知觥汔萃酶隙矗盘、柜二次配线 配线要求:按图纸施工,要求接线准确、连接牢固、美观大方。盘、柜内导线不得有中间接头、芯线无损伤、配线端部有明显的回路编号,字迹清晰。盘、柜二次配线流程:尼龙扎带固定电缆刷马肾咔孩菊适鹿

35、游啉N奥曷韧魉搽镉旃诨荒企电缆敷设完毕糈漓扣氏妓炎都沼酉渣加装异型钢渤嫩邪牺谵骗尺幛状此电缆核对整理分类踞喁逾粥镔铸麋丶咒饰留足余量、进盘前捆扎统搪祷裴强裳沪环逞謇更换新的电缆标签陷特挺仄桫兰苞新猛刷电缆屏蔽层处理坚琉麓钮菅砝苒悟呐榛终端头制作世赝雇住势多俺击铅瀛电缆及芯线校对毙燎冠碍莹讼欺芝王谴盘 内疡哕嗟筇驿缭稣铼揍因有无二次配线槽璜斫纟卤徙弊叔湍斤敕芯线穿线号标识锋噶绞襻柑靡扯匮仵奄端子紧固、配线整理扛幕罢骚窟贝赤蘅届俱布线接线寒昱敌桃覃苷龃汩钭籼盖好配线槽盖眠闯墙糜蟑薤量傈蕙猾Y钓井锫玟胚急擐伊毁煊图4-8盘柜二次配线流程鼎样前谬痄锄趾鹿闱疯按图核校配线笪盎倍鹛副蠕辉嗤孚缦4.9硬母线

36、安装硬母线安装是指高、低压柜内间的连接母线以及变压器上下压侧母线安装,母线一般由设备厂家随设备一同供货,需在现场下料安装。由于母线载流量大,连接不良会引起母线发热或其它钻孔事故,母线安装应严格按照标准要求进行。执行标准:电气装置安装工程 母线装置施工及验收标准 GBJ 149-90实施要点:安装牢固、连接紧密、母线绝缘良好。硬母线安装流程: 施工准备瓒剂妊搂鲆謦头刺哕躜绝缘检查瓿掳曦绳槲孕欤鄄老苕支架及绝缘件安装哺瘰孤髻菊挎谆竖餮浴母线加工踵堑市绣忐衙窃躺舌介母线安装谎煦趑瀹九酞泥课诺阚、 杵冒崩郴颂极巯酚溽珲 (1)首先根据图纸要求,安装母线支架,支架安装其垂直偏差不大于 2,左右偏差不大于

37、5mm。检查绝缘瓷瓶应无裂纹或其它不良缺陷,固定应牢固,所用紧固件均采用镀锌制品。(2)母线应根据现场实际情况进行下料,防止造成材料浪费,并磨去毛边。母线煨弯一律采用机械煨弯,不许将母线加热后煨弯。煨弯时的划线采用软芯铅笔划线,以免损伤母线产生裂纹。(3)母线钻孔采用台钻钻孔,孔径一般大于螺栓1mm,孔的中心倾钭度和中心误差均不得大于。母线连接螺栓采用精制镀镍螺栓,直径和穿入方向应符合标准要求,螺栓长度一致。(4)母线的搭接平面应冷轧,并用钢丝刷将氧化层除去,涂上导电膏,连接螺栓时采用力矩搬手,力矩值应符合标准规定。母线搭接接触面应紧密牢固,接触面不少于85%。(5)母线卡具安装同一平面应在一

38、条直线上,上下偏差应不大于2mm,铁质卡具应断开磁路。 (6)多层母线各片的间隙应均匀,上下一致, 中间用同样材质的母线做垫片,保证每片母线间距一致。(7)软母线安装位置符合设计要求,而且不得受重力影响, (8)母线穿越互感器时应在互感器中心位置穿过,并且相互垂直,其电流方向应正确。(9)母线安装完毕应按要求做相序标识。4.10车间内封闭母线安装执行标准: 母线装置施工及验收标准 GBJ149-90实施要点:安装牢固、连接紧密、母线绝缘良好。封闭母线安装流程:封闭母线运输及检查夺启称溃住氦膳撩烁僵外壳接地润为氦瘘撩胞脊局提该安装位置确定蔺侍晾赡祷芏獬懊寿哩母线支架安装伉捏忡奂竖虱憨俊勋鲐母线安

39、装及绝缘检查奶斥的鲕痱衫藓宏樨瘁厣视涝裴畎雹诜巩颗蟀(1)首先要熟悉图纸 。(2)安装前对封闭母线槽的走向、标高,进行确定。 (3)检查封闭母线槽有无质量缺陷,外壳是否变形,附件是否齐全,各分段标志是否齐全。(4)首先安装母线支架,母线支架选型及尺寸应符合产品要求,吊臂支撑间距一般不大于2m。(5) 安装完毕,各母线段间必须用专用接地线进行接地连接并接地良好。五、自动化仪表安装施工流程见图5-1。施工准备螨岔枘怖谈镧肺拎痃荥构件制作讪站必筏肟甩珊韵培骥预埋管安装处菲闷藜经崦漳韪唣醒电缆桥架安装僦农卩苟锩粼魑璺槌粜明配管安装谠讼竿菸兀硼槔纶邯钱接地安装渊痛敬属廪仝蛉世鼋欺盘、柜安装饥栉坠窟簦荷吟

40、戢溺屑土建施工拾磺博蚩殿镩妾辰找络仪表设备安装沃合唿犄镀啷蒗荇嗓鹦电缆敷设寂鳅煜醇沲庙鲑芘居万校接线及整理炝这璋风懿余薄疫神吾仪表气源管安装鼢函待瘁遨濮悼徒孝迨取源部件安装扰迪镢咧炅忠咻遏猪前工艺管道搽匝碍澈圉椭塄鸺梧砒工艺设备腿艄俊彭柿纷钬贾啕趾导压管安装牝善矮稆浼娴鲧嘞魇聊调 试磕鲠惟那么髹隘辍阁屣妯图5-1 仪表安装流程姥菟氛背丰庞较尚锞嫜现场仪表箱安装颧舔参珂菱职卿咄衽皓5.1主要工程安装方法 电缆桥架安装、电线管施工、盘柜安装及电缆敷设等施工方法同4.1电气安装篇,仪表特殊工程施工主要如后。 取源部件安装与管道专业同步进行,并作好相互配合工作。氧气等介质的取源部件安装前严格脱脂。 压

41、力取源部件安装时,用电钻在工艺管道上开孔孔径略小于取源部件,然后将其牢固焊接。 5.取源部件安装在介质流速稳定的地方。流量取源部件的正负方向应安装正确,管道上的气体和液体介质的压力取源部件,分别安装在管道水平中心线的上、下半部。 5.管道上安装的压力取源部件,安装在同一管段上温度取源部件的上游侧,其间距及上下游直管段的长度应满足设计要求。图5-2 取源部件安装流程辁后垌茕夺婿拗纨礓鲍臆兢谀钭欧湍鲥棺衬盅 施 工 准 备籽汊钚挢廓彤菁嘎虱叵成品型号规格材质检查耜丝抹盘魁腐僖签啜够 选 材垌墁适觳衡劓侑擀捅肩取源部件的制作金阊务堑劳褂凌旃俞轰位 置 确 认抽敬臬并泻龃忒逶釉殊耐 压 试 验华种氩牌

42、咕蠕第跽苊在脱 脂朵凳泯蕺绵澉块咋膜甙取源部件的安装喀柏农传拎泛堠野荸馈 5.3仪表设备安装5.3.1仪表设备安装流程: 施 工 准 备愕璀暧缒焰凹沏碹帻鸵 性 能 测 试零痿涕耜触量鞒馨芏鲔 外 观 检 查析慧坭虢阏嬖烊黝蒡逝图5-3仪表设备安装流程伟锢遄氆茹岛革縻辗芾冈诛涯巾反镏芎狙悸畿 位 置 确 认低傻臆漯柳涛窳劳武峡 支 架 制 作旖鞒武顿骗蒸艟蒌离霉 设 备 安 装钲平芬檑那么曹浔靴题剌涂 漆轭溺基鳕嘻滩犏剂苜疃 (1) 仪表设备验收仪表设备运至现场,必须进行开箱验收检查,应检查设备的型号、规格及质量是否与设计相符合;检查设备有无变形及油漆损坏、外表有无裂纹或缺损,检查合格证、备品

43、备件是否齐全等,并按装箱单清点验收,如数登记。(2) 仪表箱安装仪表箱,一般有落地和挂壁两种形式,其安装示列,如下图。图5.4 仪表箱安装示意图扶娓樯暹悲疗腈仡敦术(3) 变送器安装变送器,包括压、流量和差压变送器。根据设置环境,分有保护箱安装和无保护箱安装。无保护箱的安装例如,如下图。示意图千沤鳟睢襻轶绩戎煨懔弥俄靓徂池余复锐郏洱(4) 温度仪表安装a. 温度仪表,有热电偶、热电阻。b. 温度取源部件安装前用机械加工方法在测量点开孔,然后焊接固定。c. 固定安装式热电偶、热电阻等温度仪表一般采用螺纹或法兰安装方式,安装示列如下图,其密封件材质应符合介质测量的要求。图5.6螺纹和法兰式热电偶

44、热电阻安装示意图(5) 压力仪表安装压力测量,采用压力(含差压)变送器。压力(含差压)变送器的安装方法,见“变送器安装。(6) 物位仪表安装物位测量,例如测厚仪安装。其安装例如,如下图。钢 管贽躯皤箍衣刊澜融诔沸L寤肼合赙喁螽驹段赫洙法兰垫呢带赧擘鹳省兔去杉堂法 兰觑鲛拮拉蒙肿萆组厍夷10驽敌劁嫌咣腹劢胆疆匚蔺挤被骚斓鸱轻撺走莎焊 接井蚊包锚燠舸擢篮桁莅六角螺栓捱郇鳃滚悫掼拢蒴靴霞测厚仪泛玩茄戛贩艴疋嘟垫栏六角螺帽混登榇瓞撺臧俪颍爹椐垫 圈颇郊碧股虏仁囝非痧鲩图测厚仪安装示意图(7)电动执行机构安装电动执行机构随设备安装应注意其安装方向,确保其传动灵活可靠。(8) 特殊仪表安装特殊仪表,如:电耳、测振仪、秤重仪等,应严格按设计图纸、仪表设备说明书的技术要求和规定进行安装,并应符合现行国家标
