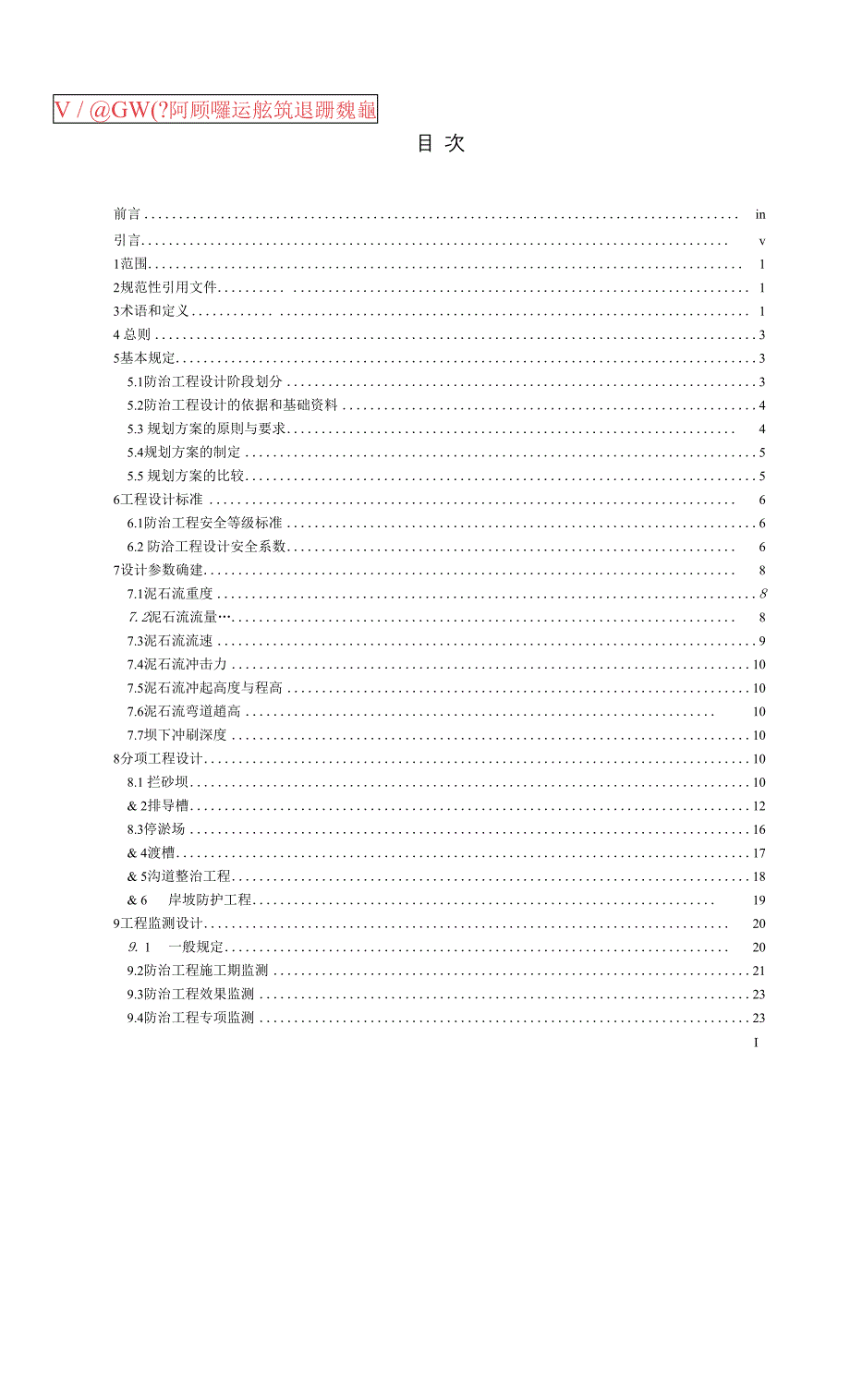

1、V / GW(?阿顾囉运舷筑退跚魏龜T/CAGHP中国地质灾害防治工程行业协会团体标准T/CAGHP 0212018泥石流防治工程设计规范（试行）Specification of Design for Debris Flow Prevention2018-01-01 发布2018-04-01 实施中国地质灾害防治工程行业协会发 布T/CAGHP 0212018目 次前言 in引言 v1范围 12规范性引用文件 13术语和定义 14 总则35基本规定35.1防治工程设计阶段划分35.2防治工程设计的依据和基础资料45.3 规划方案的原則与要求 45.4规划方案的制定55.5 规划方案的比较56工

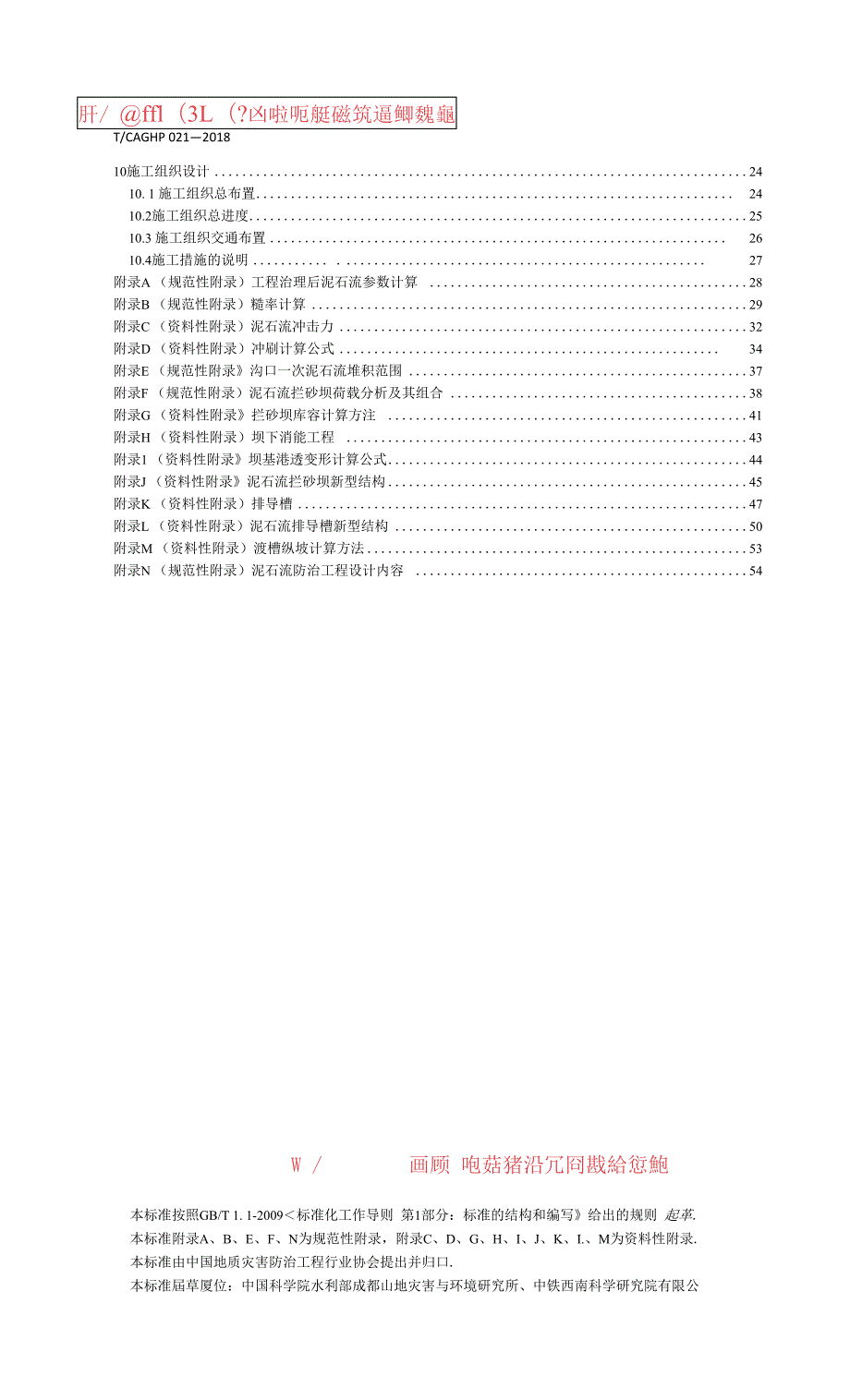

2、程设计标准 66.1防治工程安全等级标准66.2 防洽工程设计安全系数 67设计参数确建 87.1泥石流重度87.2泥石流流量 87.3泥石流流速97.4泥石流冲击力107.5泥石流冲起高度与程高107.6泥石流弯道趙高 107.7坝下冲刷深度108分项工程设计108.1 拦砂坝10& 2排导槽128.3停淤场16& 4渡槽17& 5沟道整治工程18& 6岸坡防护工程 199工程监测设计 209. 1一般规定 209.2防治工程施工期监测219.3防治工程效果监测239.4防治工程专项监测23IT/CAGHP 0212018T/CAGHP 021201810施工组织设计2410. 1 施工组织

3、总布置 2410.2施工组织总进度2510.3 施工组织交通布置 2610.4施工措施的说明 27附录A （规范性附录）工程治理后泥石流参数计算 28附录B （规范性附录）糙率计算29附录C （资料性附录）泥石流冲击力32附录D （资料性附录）冲刷计算公式 34附录E （规范性附录沟口一次泥石流堆积范围37附录F （规范性附录）泥石流拦砂坝荷载分析及其组合 38附录G （资料性附录拦砂坝库容计算方注 41附录H （资料性附录）坝下消能工程 43附录1 （资料性附录坝基港透变形计算公式44附录J （资料性附录泥石流拦砂坝新型结构45附录K （资料性附录）排导槽47附录L （资料性附录）泥石流排导

4、槽新型结构50附录M （资料性附录）渡槽纵坡计算方法53附录N （规范性附录）泥石流防治工程设计内容 54W /画顾 咆菇猪沿冗冏戡給愆鮑本标准按照GB/T 1. 1-2009标准化工作导则 第1部分：标准的结构和编写给出的规则 起革.本标准附录A、B、E、F、N为规范性附录，附录C、D、G、H、I、J、K、I.、M为资料性附录.本标准由中国地质灾害防治工程行业协会提出并归口.本标准屆草厦位：中国科学院水利部成都山地灾害与环境研究所、中铁西南科学研究院有限公 司、四川省地质工程勘察院、四川省煤田地质工程勘察设计研究院、四川省地质矿产勘査开发局九一 五水文地质工程地质队、重庆蜀通岩土工程有限公司

5、成都理工大学、中国建筑材料工业地质勘査中 心、四川省煤田地质局一三五队.本标准主要起草人：陈晓清、游勇、李徳基、赵万玉、郭殺、李冠奇、钱江彭、袁磊、张继、冉茂云、赵 建壮、陈文军、钟东、郭志勇、温清茂、陈致全、李俊电、朱文兵、唐川、陈强、于成龙、申文金、戴敬儒、何 青云.本标准由中国地质灾害防治工程行业协会负责解释.w / owe 皿顾n廨浴o?沿冗冏 ww鮑罠囹帖嵌已因肌酚咂/酋SK 0D s 砸0 / 占r/CAGHP 0212018本标准旨在统一泥石流防治工程设计的标准.推动泥石流防治丁程设计向规范化和科学化的方 向发展.从整体上提升我国泥石流防治工程设计的技术水平，并且使泥石流防治工

6、程经济合理、技术 可行、安全可靠，实现社会经济健康、可持续发展.本标准充分收集国内外有关泥石流防治技术标准，总结我国泥石流防治工程设计经验，充分吸 收了校为成熟的泥石流防治技术，特别是针对汶川地震、甘肃舟曲待大泥石流、芦山地艇后呈现出的 -系列新问题编制而成的，并在全国范围内广泛征求了泥石流防治相关行业的专家，经反复讨论修 改完善，最后经审査定稿.V d s 砸0 / 占T/CAGHP 0212018泥石流防治工程设计规范（试行）1范田本标准适用于泥石流灾雷的防治工程设计.本标准规定了泥石流防治工程的术语和定义、符号、基本规定、工程设计标准、设计参数确定、分 项工程设计、工程监测设计、施工组织

7、设计与施工措施说明竽.凡铁路、公路、水路、水利、电力、矿 山、油气管线等，对泥石流防治工程设计冇特殊要求时.可作专门研究.2规范性引用文件下列文件对于本标准的应用是必不可少的.凡是注日期的引用文件仅注日期的版本适用于本 标准凡是不注日期的引用文件.其最新版本（包括所有的修改单）适用于本标准.GB 50007建筑地基基础设计规范GB 50021岩土工程勘察規范GB 50286堤防工程设计规范GB 50487水利水电工程地质勘査规范GB 50863尾矿设施设计规范-DL 5077水工建筑物荷载设计規范DL 5108混凝土重力坝设计规范DZ/T 0220泥石流灾害防治工程勘察规范JGJ 94建筑桩基

8、技术规范JTGC 20公路工程地质勘察规范JTGD 30公路路基设计规范SL 44水利水电工程设计洪水计算规范TB 10012佚路工程地质勘察规范TB 10027泱路工程不良地质勘査规程3术语和定义下列术语和定义适用于本标准.3.1拦砂坝check dam在泥石流形成区或形成流通区，以拦畐泥石流固体物质为主要目的，并兼有调节洪峰流址、调控 泥石流规模与龜度等功能的大中型拦薔工程，常用坝型有实体重力坝和格栅坝/血?侧顾呃尼运鎚3麺逼冏特趣鉅I cunir o?i minM M* H trW ilmnH仆N（向.0向吹M悟和卞r.皿；非拦K讯fMlI*川r卩I他川泄水流及细馳的 ar*!. nrn

9、ww m wen!* *.*3.3IRRiR Mlt ilnm沱6 M r. (V注则ft他中的一种通过坝体I拦UM佃的透过式坝-:沱7MJT K朋沟床仪曲保捋沟述爪斥坡矗定的小砒:砂坝高度一般低于5184?IR diversion channel由人工开挖g过冊面戒利用IW呃两肋則平而花状和横断而的-种开叭 申过滝构垃豹.3.6潜檻 submerged sill在況石淡沟道内II有导流M床功能的低檢防冲工程一般为拦砂坝坝尺消能工程或推导出心 的耐W工程.3.7护坦apmn在拦砂坝下游冲剧&具冇的底护床.固墓功能的保护工程3.8$5 淤 15 sediment stomge Cicld在泥百渝

10、运动纸路上利用宽灼洼地或平缓地第停蓄泥石流的工程3.9因堤 batardcauIpffitt堆积区用于控制泯石流流动范国使其在预定范IH内停积的围护结构.3.10渡槽flume用于脸越公路、铁路、水渠等线性建筑竹所采用的一种排导泥石流的交叉构筑物.沟道整治工程 gully erosion control project 为稳定泥石流沟道和改善沟道条件采取的保护工程.3.12岸坡防护工程 bank slope stabilization works为防止沟道侧向侵烛或因沟道局部冲剧而发生甥岸灾害的保护工程。3.13防护堤 embankment在泥石流流通区及堆积区坝流向布IT.改变泥石流运动线路

11、防止泥石流冲毁或掩埋保护对1 0001 000100100 10303010 .1033衷1泥石流灾唐防治工程安全等级标准住:表中二级建筑物为耐久年fR 100年以上的SKit筑物和离展建筑物二级建筑物为耐久年限50-100年的_JR 性建筑物，三圾建筑物为耐久年限1550年的次要建茨neg级建筑物为耐久年限is年以下的临时性建筑物 其中一項即为相应安全辭级，按最髙符级a*定.T/CAGIIP 02120186工程设计标准6.1防i台工程安全等级标准6.1.1依照受威胁对線的险悄或受灾对総的灾敢将泥乃讹防治工程安全级标准分为四I级别6.1. 2泥石流灾害防治工程的设计使用年限根据其安全等级豐

12、二囂需囂 帆三侧级安全笄级按不低于20年馳.当遭遇超设计标准灾害或者使用条件改变时应进仃安全 性鉴定，待殊工程应进行专门论证.6.2防治工程设计安全系数6. 2.1泥石流防治工程应按照防治工程安全等级、降雨强度标准、荷载组合，选择对应的泥石流防 治工程设计标准.6. 2. 2泥石流防治工程设计基本姐合安全系数和偶然组合安全系数的确定，应进行充分的技术、经 济比较，既要安全可靠，也要经济合理.6. 2.3泥石流拦砂坝设计工况按满库、半库和空库过流三种特征结合地靈因素，共有以下六种工况 组合（图1）：a）工况I为满库过流状态（不考虑地震，荷載组合为:坝体自更+土体更+溢流体図；b）工况II为满库过

13、流状态（考虑地震），荷载组合为:坝体自巫+土体更+溢流体重+地震力Ic）工况HI为半库容过流状态（不考虑地震），荷载组合为：坝体自重+ 土体重+坝前泥石流体 飯+溢流体jfi +泥石流冲击力；d）工况IV为半库容过流状态（考虑地段），荷载组合为；坝体自虫+ 土体鱼+坝前泥石流体垂 +溢流体磴+泥石流冲击力+地震力，旨/ ff）（3ElP侧吨呃湖待漁筋沿5?殆也船翹鮑T/CAGIIP 0212018WHi沁a風迦适舸霸谀规殖e）工况V为空库过流状态（不浙虑地鑫），荷幻:俎合为，坝体自朮+坝酣泥石汛体贾+盂流体fli+泥石就冲击力i”d工况Vi为空库过流状态（羽虑地靈”荷娥组合为；坝休n巫+坝曲泥

14、石流体康右溢沅体币: +泥石讹冲击力+地眞力.詞库过流状态图1拦砂坝荷载组合示童图空库过菽状态6. 2.4泥石流拦砂坝工程的设计安全系数和校核安全系数，应满足抗滑和抗倾覆安全的要求（表2）.表2泥石潦拦砂坝设计安全系数防治工程 安全等级降HJ强度扰滑安全系数抗嗾覆安全系数苗本荷録组合偶然荷载组合基本荷銘组合個燃荷载组合一级100年一遇1.251.081. 601.15二级50年一遇1.201.071.501. 14三级20年一遇1.151.061.401.12四级】0年一遇1.101.051. 301.10注:保护对象为恃大JB工程（如离速铁路和待大按水电工程絳）可以作专题论证.适当提高防治工

15、程设计标准.6.2.5稳定性计算应考虑沿坝基础、地基内软弱夹层、缓倾角结构面等不利界面滑动的因素，选取 最不利的情况作为控制设计.6. 2.6泥石流拦砂坝坝体与坝基在设计荷载下应具有足够的强度和抗变形能力，坝体内或地基的 最大压应力不超过建筑材料的允许值和地基的承载力，最小压应力不允许出现负值.材料强度 要求:砂浆强度2M7.5,混凝土基础强度C15,混凝土构件强度MC20,应多用钢纤维耐磨水泥砂浆 和混凝土.6. 2.7泥石流排导槽设计工况和荷载组合为以下两种情况：a）工况I为泥石流过流状态（不考虑地震），荷载组合为：结构自虫+泥石流流体静压力；b）工况II为泥石流过流状态（考虑地震），荷载

16、组合为：结构自重+泥石流流体静压力+地 爲力.6.2.8泥石流排导槽的设计基本组合安全系数和偶然组合安全系数，应满足抗滑和抗倾覆安全的 要求（表3）.十/创顾 呃菇猪沿5?固鮑T/CA（；HP 0212018cu7W?n泥石流排导檢侧填设计安全系数 忧構安全屛舷I-亠社切楓 I借你荷真组合/ S3WrtlT.W叫100耶一遇50年一遇20隹一遇四级10 晖一J8-1.301.251.201.15墓本荷銘姐合机、- H 41.601.501.456. 2.9泥石流停淤挡墙设计工况和荷载组台以I；：结构自匝+土压力； a工况1为泥石流过流状态（不考虑地安;组厶为.结构自霓+ 土压力+地震力.6.尤

17、盂蠶常需温系如如如叫叫 的要求（我4）.泥石流停丝鰹空空防治工程安金等级一级二级三级四级墓本荷取组合1.301.251.20表4 杭構安全系数何怡荷戟组合1.201.151.101.05抗倾a安全系数基本荷载组合1.601. 501.501.40偶然荷酸组合1.501.401.401.30v / ffl（an（P顾）呃菇猪昭祸沿冗歸牺鮑7设计参数确定7.1泥石流16度7. 1. 1泥石流巫度一般介于13 kN/n?24 kN/m之间.天然状态下泥石流加度可参照泥确 灾害防治工程勘査规范（试行XT/CAGHP 006-2018）附录J中的方法确定.7. 1.2治理工程实施后，泥石流加度应根据治理

18、后泥石流流体特征、固体物质组成以及防治工理肉 类型、待征等条件综合确定.7.1.3全粒径拦挡工程实施后,泥石流at度因固体物质在库区淤积而降低，降低后的巫度几可根 据拦挡工程库容与一次性泥石流冲出固体物质总ftQ比例关系及天然状态下的重度人按附录表 A. 1确定.7. 1. 4非全粒径拦挡工程实施后，泥石流巫度尚无成熟的确定方法，可根据天然匝度、泥石流冲出 物质的全粒径分析结果等数据按附录A式（A. 2）近似取得.7.1. 5对于以排导工程或防护工程为主,产砂区无拦挡、固体物质、停淤物质等工程措施的沟谷用 石流觅度仍按天然1K度计取.7.2泥石流流员7. 2.1泥石流流量包括泥石流峰值流最和一

19、次泥石流过程输砂淀.7. 2. 2天然沟床条件下，暴雨泥石流峰值流址计算方法可采用形态调査法、雨洪法进行确定.见（龙8T/CAGHP 0212018石就灾書阳治X程Klft现范(试行)(T/CAC；HP 006-2018)附录.7.2.3采用用供法进行卄算时，如存在融笃沆黑补给戒地下水% a补给地衣水时应洪峰流 fit计n中叠加傩肯流凤.地下水流is.7. 2.4泊理工程实施厉.受沟床物源条件变化.拦捋工稈削昨作用以及固体物质沉枳笄囚素形列 泥石流蜂fi*流笊减小，应根据工觀实施后的沟床堵班系数、泥砂修正系数卩.下泄暴币洪水流检参数 按泥石流灾霑防治工程助逬规范(试行XT/CAGHP 006-

20、2018)中的流凰计算方法确定.7. 2.5工程实施后的泥砂修正系数可根据泥石流朮度，按泥石流灾害防治工程勘在规范X试行) (T/CAGHP 00G-2018)附录J或按本标准附录A式(A. 2)确定.7. 2.6在物源补给区采用工程措施有效阻止卿滑体等物源入沟的悄况下，可按表5在天然沟逍坊 塞系数上进行折减，折减后的堵塞系数不小于1.表5工程治理后堵实系数D,折减聿表工程治理程度待征堵塞系数折截率全面釆用多种工程捲施对可能起动堵沟的大.中.小31JM揃物源进行较为全面抗 冊、支摘、防护，泥石SS发生堵13的可能性枝小0.507主要针对主耍的起动物源.进行抗槪支挡.对中.大显的朋KI堵沟初韻进

21、行有效防 治，但沟内仍存在中.小!H崩桶物麵堵沟的可能0. 709部分或无未在物源区釆取固拦寻工程m施.或仪対沟中部分小型期揃休进行訪治.物 讯堵沟的可能性仍较大0. 910注:本表主要依据部分工程登脸.各地可根据地区实际进行选用.7.2 7实施拦挡等工程措施后，受库区回淤影响，泥石流下泄流量越小，其形响按通过暴雨洪水流 童Q,变化按附录A. 3公式确定.7. 2.8工程治理后的一次性泥石流总量应根据相应断面泥石流峰值流迓、泥石流持续时间、泥砂修 正系数等参数，按照泥石流灾害防治工程勘査规范(试行XT/CAGHP 006-2018)附录公式计算.7.3泥石流流速7. 3.1泥石流流速计算公式分

22、为稀性泥石流流速计算公式、黏性泥石流计算公式两类.7.3.2治理工程实施后，自然沟槽泥石流流速计算应根据泥石流类型以及流体重度、沟槽糙率、坡 降等参数按泥石流灾害防治工程勘査规范(试行)(T/CAGHP 006-2018)相应公式进行计算.7.3.3稀性泥石流在排导榕中流速应采用排导槽纵坡降i、水力半径R以及排导槽糙率按泥石流 灾害防治工程勘査规范(试行XT/CAGHP 006-2018)J. 3节中稀性泥石流公式计算.7.3.4排导槽纵坡降应按沟槽底部坡降计算.7. 3.5水力半径R为泥石流过流断面面积与湿周之比，单位为m.7- 3. 6当排导槽过流断面各部位采用相同材料时，糙率应按本标准附

23、录表B. 1选取；当排导槽过流 断面采用不同材料砌筑时，可按本标准附录B. 2计算排导槽綜合糙率；当槽底采用横肋、棋盘式方 块、台阶等摘施时.加植后的糙率可在本标准附录B. 4、B. 5及B 6计算结果基础上，再根据B. 7进 行泥石流糙率修正.7. 3.7黏性泥石流在排导槽内流速的计算.目前尚无确定性计算公式，可按泥石流灾害防治工程 勘査规范(试行)(T/CAGHP 006-2018)J. 3节相应公式进行计算.式中泥深应采用排导槽水力T/CAGJIP 0212018半径衿换，黏性泥石流屁率系数按本标准附录B式(R 3)计算：7. 3.8闪修建防护堤改变沟床过流条件时，流速计算按调整后的沟槽

24、糙率计算，稀性泥石流沟床糙 率可按本标能附录B计算综合杭率I黏性泥石流躺牢系数仍按夭於沟榊计取.7.4泥石流冲击力7.4.1泥石流冲击力包括流体冲圧力和巨石冲击力两种7. 4.2泥石流流体冲击力与泥石流流速、朮度、作用朋度等参数有关，应按本标准附录C式(C.1) 计算.7.4.3泥石流中大块石对台、瞰筛结构的冲击力应按本标准附录C. 2节公式计算7. 4.4当上游有拦掛工程时，块石计算粒径应按可通过上游坝体缝隙的最大块石粒径计算，一般取 上游坝体赧大缝宽的1/2.7.5泥石流冲起高度与爬高7.5. 1泥石流冲离及爬高应分别按泥石流灾害防治工程勘査规范”试行XT/CAGHP 006- 2018)

25、附录J式(J. 46、J. 47)公式计算.7. 5. 2泥石流爬高大于冲奇，一般只叠加冲高，当有直接危害对象时叠加爬离7.6泥石流弯道趙高7. 6.1泥石流弯道超奇应按泥石流灾害防治工程勘查规范(试行XT/CAGHP 006-2018)附录J 式(J.49)公式计算.7. 6. 2设置在弯道段凹岸的工程应在直道的基础上叠加弯道超高.7.7坝下冲刷深度7.7.1泥石流冲刷深度由泥石流流体冲刷深度和落石冲击深度两部分组成.设计时应根据情况综 合分析确定采用单项计算或叠加计算.7. 7. 2流体冲刷深度及落石冲刷深度计算应按本标准附录D式(D. 1、D. 2)计算.7.7.3当山洪冲刷较重时，还应

26、考虑山洪冲刷的影响，应选择山洪冲刷深度与泥石流冲刷深度较大 者作为设计依据.山洪冲刷深度可按本标准附录D式(D. 3)计算.7.8防护堤基础冲刷深度可根据流体性质、流体与防护堤交角按本标准附录D方法确定.7.9沟口一次泥石流堆积长度、厚度、面积可按本标准附录E公式确定。8分项工程设计8.1拦砂坝&1.1 一般规定8. 1.1.1坝址应根据防治目标、地形地质、消能防冲、施工、建坝材料供应等条件进行选择,一般选 择在形成区中下游，口窄肚阔的谷地颈口，兼顾可控制上游支沟与崩滑体.8. 1.1.2坝高宜按有效使用期和地形地质条件呦定，拦砂坝坝高一般为5 m20 m；谷坊坝坝高一 般低于5 m.8113

27、拦砂坝具有以下功能:拦截泥沙调节泥石流巫度和流爲，回淤肓固沟稳坡降低流速，抑T/CAGIIP 0212018 制上游沟段纵.横向侵蚀，调节下泄泥石流流向势.8.1.1 4空用泥石流拦砂坝坝也右实体匝力坝和格栅坝.& 1.1.5拦砂坝挣荷线包播坝体门用、土压力.水压力；动荷毀包括冲击力、渗透水压力及地霹荷我 等（见附录F）.8.1.1.6拦砂坝也定性脸算应进行杭滑移,抗倾覆、地基承裁力、坝体强度等（见附录F）.& 1.1. 7拦砂坝岸容计算可采用筛高线法.橫断面法、经验公式法（见附录G）.& 1.1.8坝离大于20 m的拦砂坝，应作专项勘査与设计.8.1.2 BI 力坝8.1.2.1巫力坝平面布

28、翌宜选在沟段狭窄颈口处上游側，中心纵轴順流向，以利于溢流段出流并稳 定沟床顺横紬中部设溢流段，两侧为非溢流段，溢流段长取下游沟床宽度或比下游沟床稍窄.8.1.2.2顶:力坝11!筑材料可采用浆砌石、干砌石、混凝土、钢筋混凝土、钢筋混凝土箱体组装等，或 不同材料组合.& 1-2.3 31力坝坝体横断面一般为梯形或复式梯形，上游面坡坡比为1 : 0. 401 0.80,下游面坡 坡比为 1 0. 051 0. 20.8.1.2.4加力坝坝顶宽度的确定应综合考虑坝高、运营管理、交通、应急抢险及二次加高等,一般为 1. 5 m4 0 m.8.1.2.5溢流口过流能力按照宽顶堰计算，溢流口流速小于5 m

29、/s.单宽流眾应满足：坝高V15 m, 925 m/s；坝高 15 m20 m,gt20 m,910 m7s.溢流口深度按照最大泥深 加安全超高;设计安全超离取1.0 m.8.1. 2. 6拦砂坝回淤纵比降一般取沟道纵比降的0. 5-0. 8倍,也可通过下式确定：tan卩tan。tan:(45-f/2)式中：i拦砂坝回淤纵坡; e沟道原始坡度； f泥石流内摩擦角.& 1.2.7溢流口过流面应用坚硕石料或钢板、钢轨作耐磨蚀处理.& 1.2.8非溢流段宜向两侧岸坡上斜，比降取0. 05-0.10或按弯道超高确定并不宜小于2.0 m. 非溢流段坝肩嵌入松散堆积层岸坡深度不应小于1. 5 m,基岩岸坡

30、深度不应小于0. 5 m.& 1.2.9虫力坝坝下消能防护工程包括副坝和护坦.坝离小于20 m.下游沟床含大漂砾密实碎石 土地基时采用一级副坝消能;坝高大于20 m,下游沟床为大块石中密碎石土地基或有软弱沙泥夹层 地基时采用两级副坝消能，坝下消能工程示童图见附录H.8.1.2.10主、副坝间的距离按坝高、冲刷坑深度、溢流口泥深之和的1.52.0倍确定.8.1.2.11护坦的长度按坝高的1. 0-2.0倍计算.8.1. 2. 12重力坝基础埋置深度按坝下冲刷深度确定（见第7. 7条款），当地基承载力和抗冲刷力不 足时，可采用桩基础.8.1.2.13重力坝的坝高大于10 m时，应进行坝基渗透变形计

31、算，计算方法可按水利水电工程地 质勘査规范执行（见附录I）.8.1. 2. 14坝基地基承载力不满足要求可进行地基处理或采用桩基、扩大基础等.8.1.2.15泄水孔应布置在泄流坝段，按“品”字形交错排列，宽高比为0.6-0. 8的矩形，纵比降一T/CAGHP 0212018般为0.050. 10.8.1.2.16荷蕊垦別大、地形软硬突变处.出流段与非溢流段应设遡沉降块缝间距不应超过20 m25 m.f-t% 2 rm-3 cm.58內皿入沥讲段渍的木板条、沥青砂浆板条或抽 电毡.8.1.2.17坝髙大于15 m的拦砂坝坝頂应设鬣扶手栏杆和上、下梯步，以便于通行.8.1.2.18为观测工程效益，
