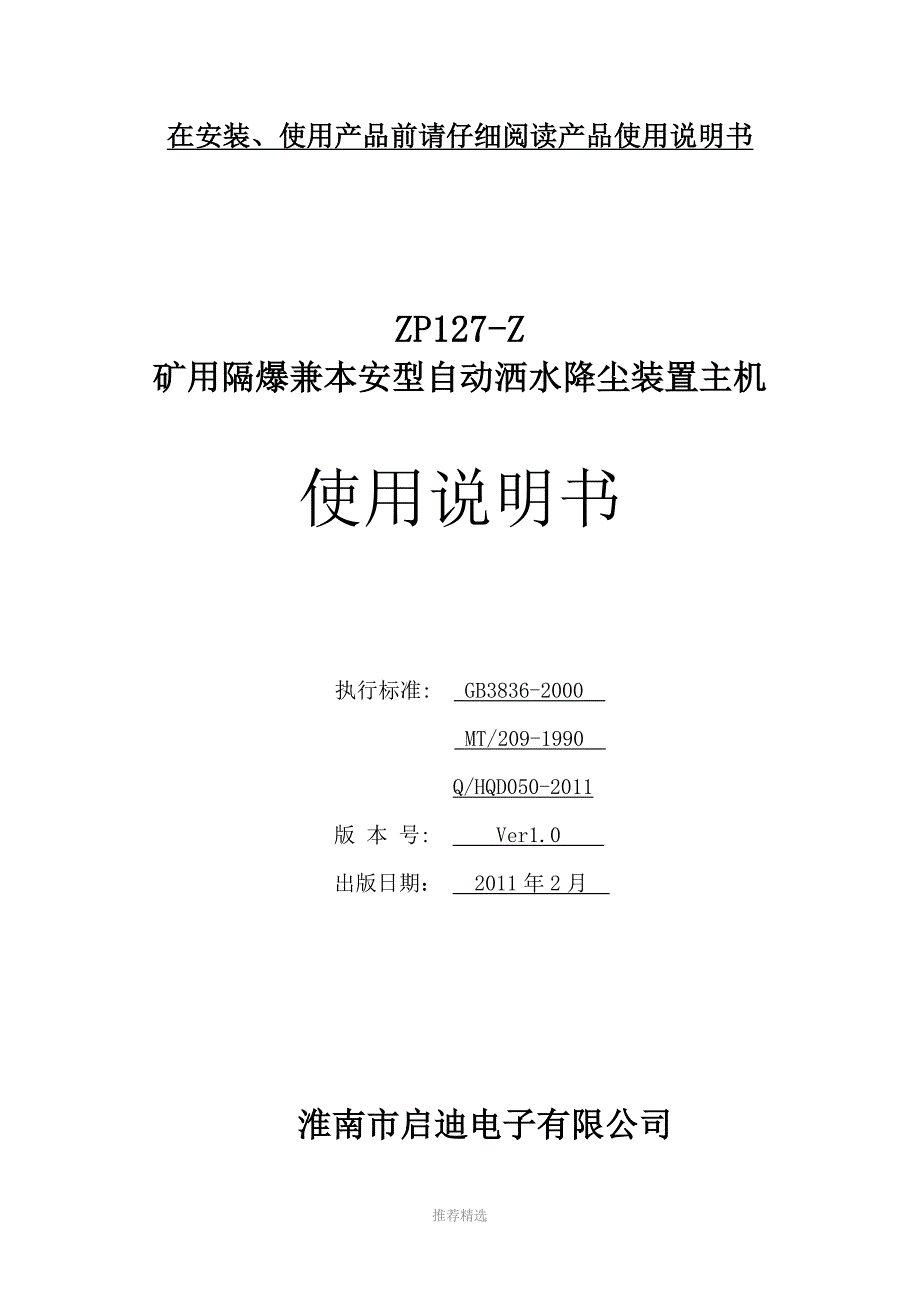

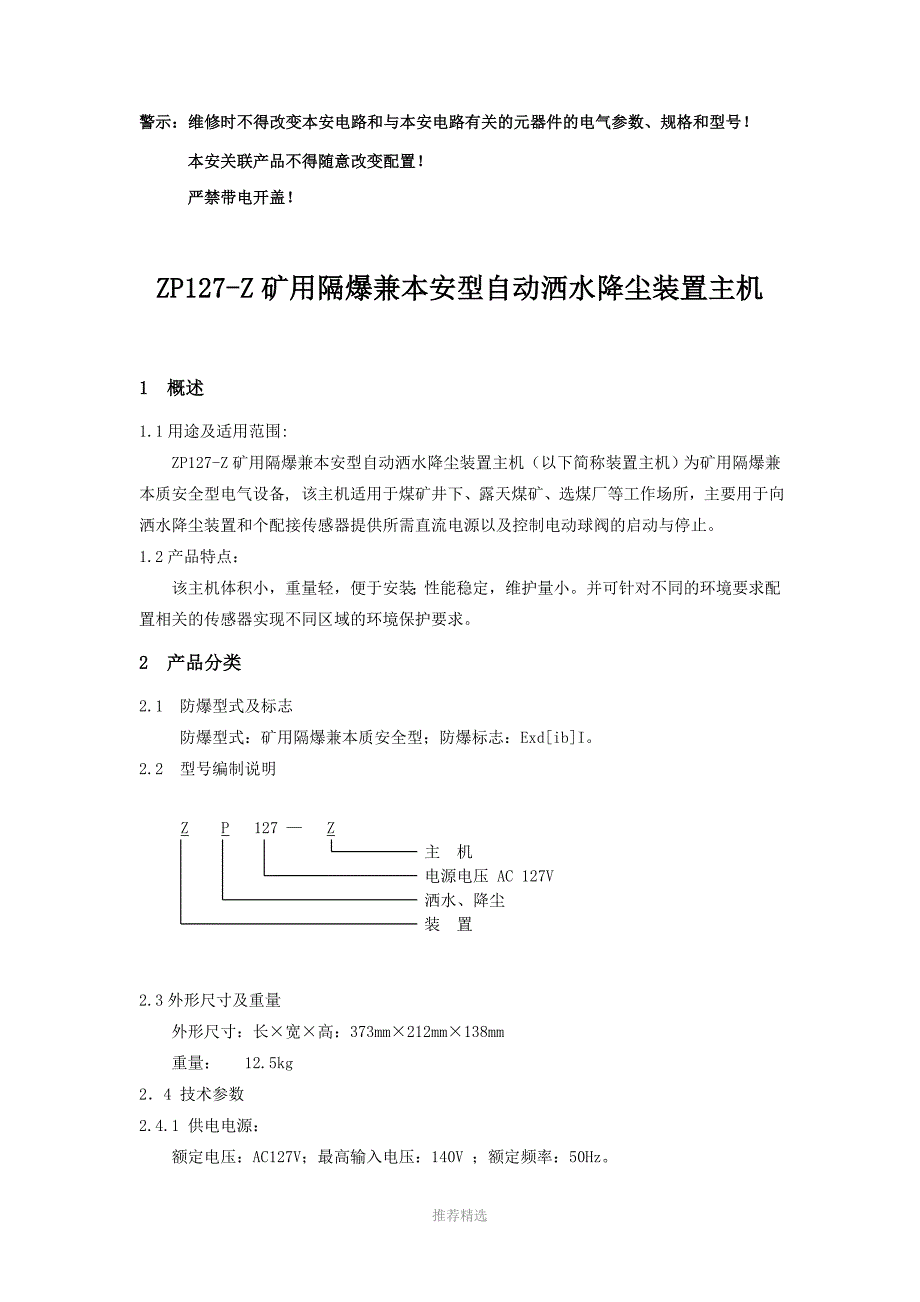

1、在安装、使用产品前请仔细阅读产品使用说明书ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主机使用说明书 执行标准: GB3836-2000 MT/209-1990 Q/HQD050-2011 版 本 号: Ver1.0 出版日期: 2011年2月 淮南市启迪电子有限公司推荐精选警示:维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号!本安关联产品不得随意改变配置!严禁带电开盖! ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主机1 概述1.1用途及适用范围: ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主机(以下简称装置主机)为矿用隔爆兼本质安全型电气设备, 该主机适用于煤

2、矿井下、露天煤矿、选煤厂等工作场所,主要用于向洒水降尘装置和个配接传感器提供所需直流电源以及控制电动球阀的启动与停止。1.2产品特点:该主机体积小,重量轻,便于安装;性能稳定,维护量小。并可针对不同的环境要求配置相关的传感器实现不同区域的环境保护要求。2 产品分类2.1防爆型式及标志防爆型式:矿用隔爆兼本质安全型;防爆标志:ExdibI。2.2 型号编制说明Z P 127 Z 主 机 电源电压 AC 127V 洒水、降尘 装 置2.3外形尺寸及重量外形尺寸:长宽高:373mm212mm138mm重量: 12.5kg24 技术参数2.4.1 供电电源:额定电压:AC127V;最高输入电压:140

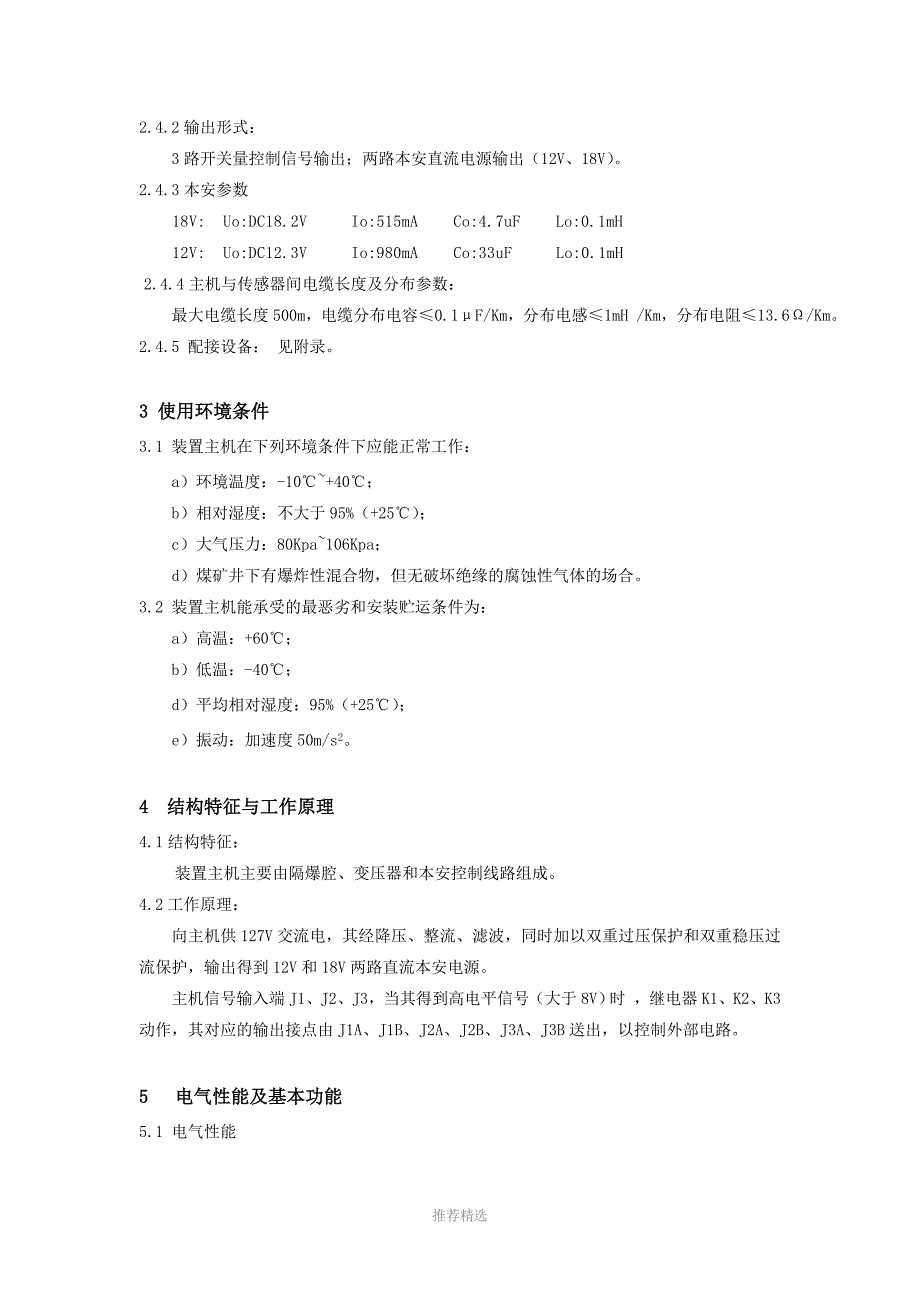

3、V ;额定频率:50Hz。 推荐精选2.4.2输出形式:3路开关量控制信号输出;两路本安直流电源输出(12V、18V)。2.4.3本安参数18V: Uo:DC18.2V Io:515mA Co:4.7uF Lo:0.1mH12V: Uo:DC12.3V Io:980mA Co:33uF Lo:0.1mH2.4.4主机与传感器间电缆长度及分布参数:最大电缆长度500m,电缆分布电容0.1F/Km,分布电感1mH /Km,分布电阻13.6/Km。2.4.5 配接设备: 见附录。3 使用环境条件3.1 装置主机在下列环境条件下应能正常工作:a)环境温度:-10+40;b)相对湿度:不大于95%(+2

4、5);c)大气压力:80Kpa106Kpa;d)煤矿井下有爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合。3.2 装置主机能承受的最恶劣和安装贮运条件为:a)高温:+60;b)低温:-40;d)平均相对湿度:95%(+25);e)振动:加速度50m/s2。4 结构特征与工作原理4.1结构特征:装置主机主要由隔爆腔、变压器和本安控制线路组成。4.2工作原理:向主机供127V交流电,其经降压、整流、滤波,同时加以双重过压保护和双重稳压过流保护,输出得到12V和18V两路直流本安电源。主机信号输入端J1、J2、J3,当其得到高电平信号(大于8V)时 ,继电器K1、K2、K3动作,其对应的输出接点由J1

5、A、J1B、J2A、J2B、J3A、J3B送出,以控制外部电路。5 电气性能及基本功能5.1 电气性能推荐精选额定输入电压:AC127V;最高允许输入电压:AC140V;两路额定电压输出:DC12V、DC18V;短路电流稳定值:4mA(DC12V); 6mA(DC18V);过流保护动作值:980mA(DC12V);515mA(DC18V)继电器输出接点容量:不大于100VA, 接点接触电阻应不大于0.05。5.2 基本功能直流输出12V、18V两路直流本安电源。主机信号输入端J1、J2、J3,当其得到高电平信号(8.5V12.5V)时 ,继电器K1、K2、K3动作,其对应的输出接点由J1A、J

6、1B、J2A、J2B、J3A、J3B送出,以控制外部电路。6 安装与调试6.1主机接线如下图1所示:图1 ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主机接线端子图6.2上电后检查DC12V、DC18V是否正常输出,检查J1、J2、J3能否正常动作,检查无误后即可投入使用。7 注意事项:a.只能用于经防爆检验合格的本安电路中 ;推荐精选 b.使用的电源和铭牌上的额定电压符合;c.不使用时,进线嘴必须按要求封堵;d.传感器的活动机构部位,连续使用6个月后,要进行清洗,重新涂润滑脂;e.维修时不得随意改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。f.检修时注意不得碰坏隔爆面,不得

7、丢失引入装置密封圈,应拧紧压紧螺母。8 故障分析控制器送来洒水信号时,球阀不动作,检查外部线路连接和主机线路板线路是否完好;检查继电器是否坏;检查外部配接设备是否完好。9 包装9.1包装箱用纸箱,产品在箱内安放牢固并有防潮防震措施;9.2包装箱上应有制造厂名称、厂址、产品名称、型号等标志;9.3包装箱内应有下列文件和附件;9.3.1 使用说明书(应符合GB/T 9969-2008的规定);9.3.2 装箱单;9.3.3 产品合格证;9.3.4 矿用合格证;9.3.5 安全标志准用证。10 运输与贮存在运输过程中不允许碰撞或重压,并应防止雨水侵入。应贮存在通风良好的库房内,码放层数不得大于5层,

8、室内不得有腐蚀性气体或蒸汽,工作温度为040,相对湿度不大于98(25)。11质量保证产品自出厂日起,一年内出现质量问题、包修、包换。推荐精选附 录:配接设备(见表1) 表 1序 号名 称型 号防爆型式防爆证号安标证号生产单位1矿用本质安全型自动洒水降尘装置控制器ZP12-KExibI申办中申办中淮南市启迪电子有限公司2矿用本质安全型电动球阀DFH-10/7ExibI320100134MAJ100022江苏华凯矿业科技有限公司3无料延时停车传感器GMT30-300ExibI1104433MFB070167淮南市启迪电子有限公司4烟雾传感器GQQ0.1ExibI1104435MFB070161淮

9、南市启迪电子有限公司5温度传感器GWD90ExibI1104387MFB070162淮南市启迪电子有限公司6矿用自动洒水降尘用光控传感器ZP-12GExibI320100909MFB100295江苏华凯矿业科技有限公司7矿用自动洒水降尘用声控传感器ZP-12SExibI320100910MFB100294江苏华凯矿业科技有限公司8矿用本安型热释电红外传感器GUR8ExibI申办中申办中淮南市启迪电子有限公司连接电缆采用:电缆型号MYQ31.5mm2,煤矿用移动轻型橡套软电缆(江苏中煤矿缆有限公司)。电缆分布电容0.1F/Km,分布电感1mH /Km,分布电阻13.6/Km。生产单位:淮南市启迪电子有限公司 地址:淮南市经济技术开发区水厂路15号 税号:340403758516086开户: 淮南市通商合作银行 帐号: 20000188168710300000018 (注:可编辑下载,若有不当之处,请指正,谢谢!) 推荐精选
