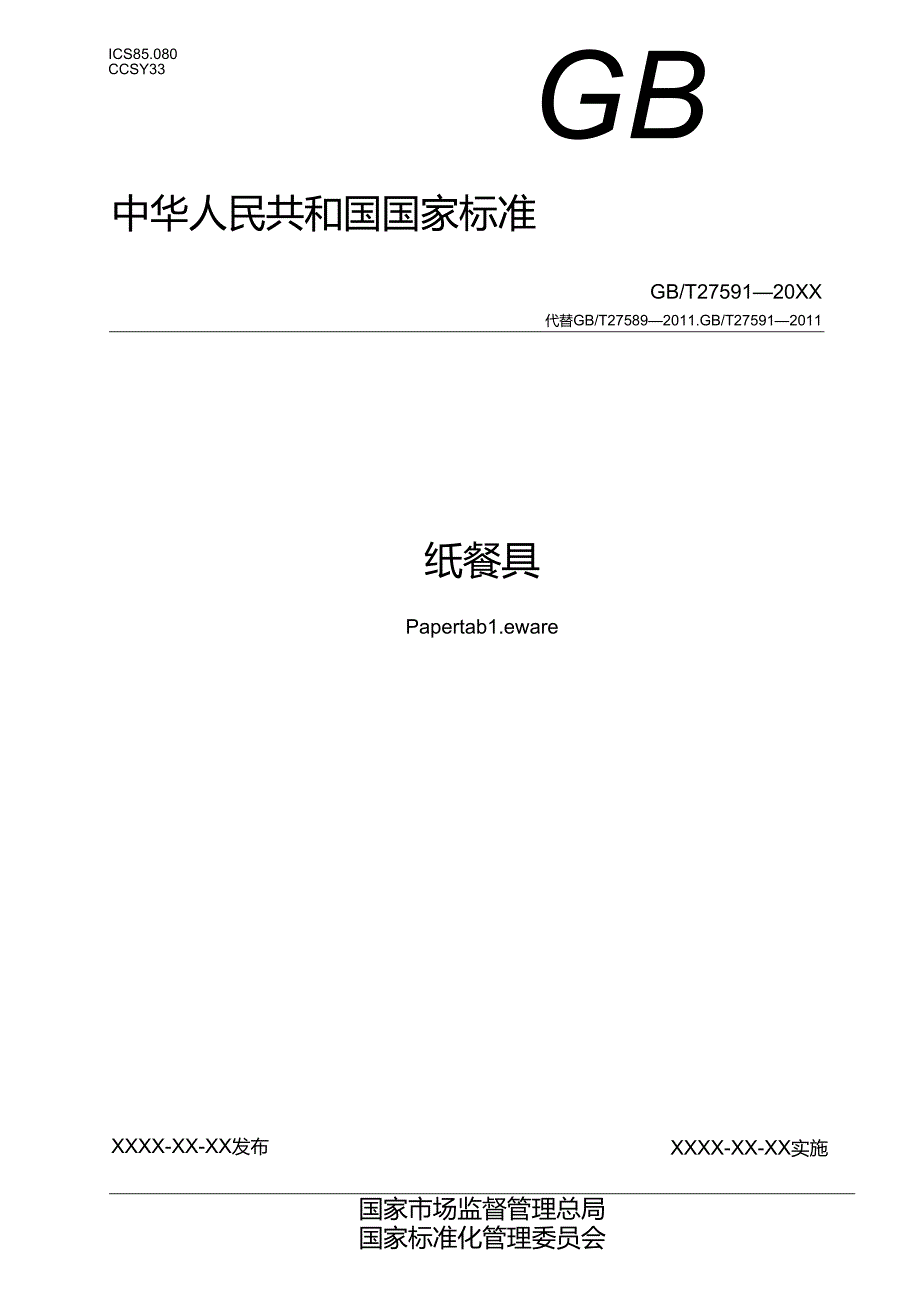

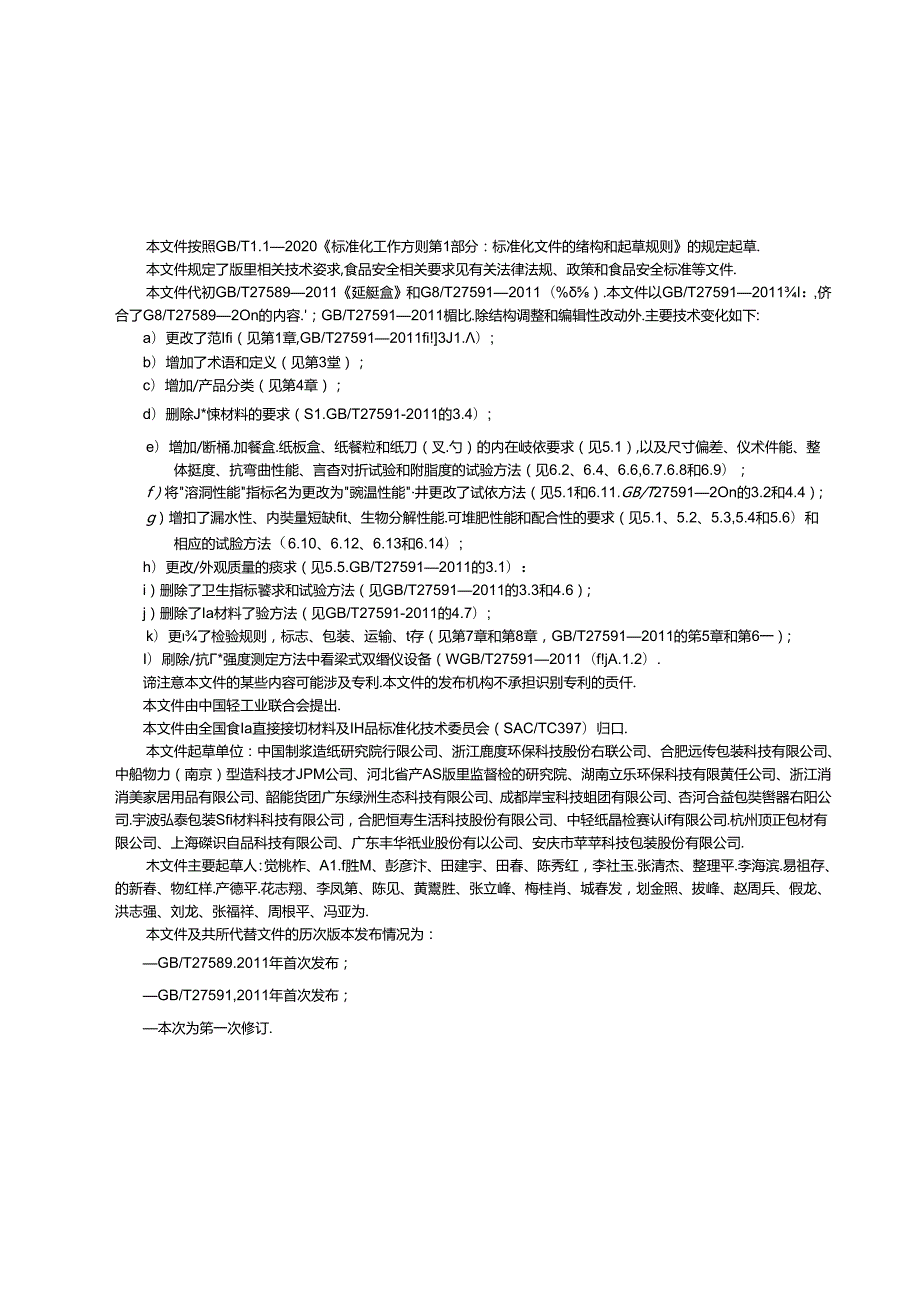

1、ICS85.080CCSY33GB中华人民共和国国家标准GB/T2759120XX代替GB/T275892011.GB/T275912011纸餐具Papertab1.ewareXXXX-XX-XX实施XXXX-XX-XX发布国家市场监督管理总局国家标准化管理委员会本文件按照GB/T1.12020标准化工作方则第1部分：标准化文件的绪构和起草规则的规定起草.本文件规定了版里相关技术姿求,食品安全相关要求见有关法律法规、政策和食品安全标准等文件.本文件代初GB/T275892011延艇盒和G8/T275912011（%）.本文件以GB/T275912011I：,侪合了G8/T275892On的内容
2、GB/T275912011楣比.除结构调整和编辑性改动外.主要技术变化如下:a）更改了范Ifi（见第1章,GB/T275912011fi!3J1.）;b）增加了术语和定义（见第3堂）；c）增加/产品分类（见第4章）；d）删除J*悚材料的要求（S1.GB/T27591-2011的3.4）;e）增加/断桶.加餐盒.纸板盒、纸餐粒和纸刀（叉.勺）的内在岐依要求（见5.1）,以及尺寸偏差、仪术件能、整体挺度、抗弯曲性能、言杳对折试验和附脂度的试验方法（见6.2、6.4、6.6,6.7.6.8和6.9）；f）将溶洞性能指标名为更改为豌温性能井更改了试依方法（见5.1和6.11.GB/T275912O
3、n的3.2和4.4）;g）增扣了漏水性、内奘量短缺fit、生物分解性能.可堆肥性能和配合性的要求（见5.1、5.2、5.3,5.4和5.6）和相应的试脸方法（6.10、6.12、6.13和6.14）;h）更改/外观质量的痰求（见5.5.GB/T275912011的3.1）：i）删除了卫生指标饕求和试验方法（见GB/T275912011的3.3和4.6）;j）删除了Ia材料了验方法（见GB/T27591-2011的4.7）;k）更了检验规则，标志、包装、运输、t存（见第7章和第8章，GB/T275912011的笫5章和第6一）;I）刷除/抗*强度测定方法中看梁式双缗仪设备（WGB/T275912
4、011（f!jA.1.2）.谛注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的贡仟.本文件由中国轻工业联合会提出.本文件由全国食Ia直接接切材料及IH品标准化技术委员会（SAC/TC397）归口.本文件起草单位：中国制浆造纸研究院行限公司、浙江鹿度环保科技殷份右联公司、合肥远传包装科技有限公司、中船物力（南京）型造科技才JPM公司、河北省产AS版里监督检的研究院、湖南立乐环保科技有限黄任公司、浙江消消美家居用品有限公司、韶能货团广东绿洲生态科技有限公司、成都岸宝科技蛆团有限公司、杏河合益包奘辔器右阳公司.宇波弘泰包装Sfi材料科技有限公司，合肥恒寿生活科技股份有限公司、中轻纸

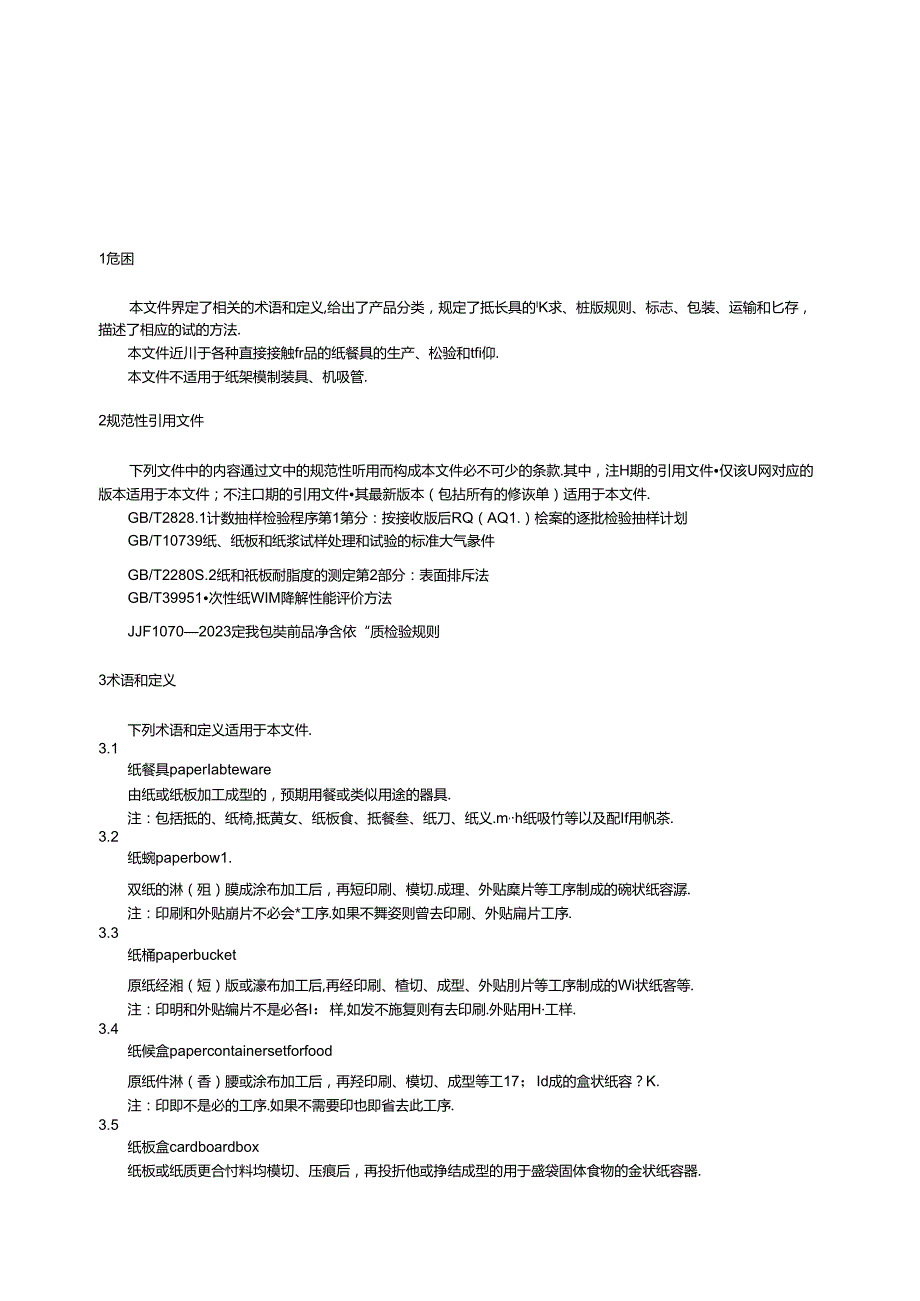

5、晶检赛认if有限公司.杭州顶正包材有限公司、上海磔识自品科技有限公司、广东丰华祇业股份有以公司、安庆市苹苹科技包装股份有限公司.木文件主要起草人：觉桃柞、A1.f胜M、彭彦汴、田建宇、田春、陈秀红，李社玉.张清杰、整理平.李海滨.易祖存、的新春、物红样.产德平.花志翔、李凤第、陈见、黄鬻胜、张立峰、梅桂肖、城春发，划金照、拔峰、赵周兵、假龙、洪志强、刘龙、张福祥、周根平、冯亚为.本文件及共所代替文件的历次版本发布情况为：GB/T27589.2011年首次发布；GB/T27591,2011年首次发布；本次为笫一次修订.1危困本文件界定了相关的术语和定义,给出了产品分类，规定了抵长具的IK求、桩版
6、规则、标志、包装、运输和匕存，描述了相应的试的方法.本文件近川于各种直接接触fr品的纸餐具的生产、松验和tfi仰.本文件不适用于纸架模制装具、机吸管.2规范性引用文件下列文件中的内容通过文中的规范性听用而构成本文件必不可少的条款.其中，注H期的引用文件仅该U网对应的版本适用于本文件；不注口期的引用文件其最新版本（包拈所有的修诙单）适用于本文件.GB/T2828.1计数抽样检验程序第1第分：按接收版后RQ（AQ1.）桧案的逐批检验抽样计划GB/T10739纸、纸板和纸浆试样处理和试验的标准大气彖件GB/T2280S.2纸和祇板耐脂度的测定第2部分：表面排斥法GB/T39951次性纸WIM降解性能
7、评价方法JJF10702023定我包奘前品净含依“质检验规则3术语和定义下列术语和定义适用于本文件.3.1纸餐具paperIabteware由纸或纸板加工成型的，预期用餐或类似用途的器具.注：包括抵的、纸椅,抵黄女、纸板食、抵餐叁、纸刀、纸义.m,h纸吸竹等以及配If用帆茶.3.2纸蜿paperbow1.双纸的淋（殂）膜成涂布加工后，再短印刷、模切.成理、外贴糜片等工序制成的碗状纸容潺.注：印刷和外贴崩片不必会*工序.如果不舞姿则曾去印刷、外贴扁片工序.3.3纸桶paperbucket原纸经湘（短）版或濠布加工后,再经印刷、楂切、成型、外贴刖片等工序制成的Wi状纸客等.注：印明和外贴编片不是必
8、各I：样,如发不施复则有去印刷.外贴用H工样.3.4纸候盒papercontainersetforfood原纸件淋（香）腰或涂布加工后，再羟印刷、模切、成型等工17；Id成的盒状纸容？K.注：印即不是必的工序.如果不需要印也即省去此工序.3.5纸板盒cardboardbox纸板或纸质更合忖料均模切、压痕后，再投折他或挣结成型的用于盛袋固体食物的金状纸容器.注1：乂林折技成型瓶自、注2:巾螭不髭必备rT.娱不；集印也划行去比1：序.3.6纸餐盘paperp1.ate纸板或纸质或合材料经印刷.较切、成55等工序制成的盘状纸容器.注1：乂林Jftfi1.ifiet.注2：印W不足必招工序，如义不*要
9、划竹去比工序.3.7纸刀paperknife多层纸经过起合（或粘合）、印刷、模切、成型等工序制成,由柄和爆齿状或W1.瓠状刀片组成的纸顷切割工只.注：印也不处必8r工岸.如媒不Ifi隹卬irt!1.省去此I：序.3.8纸叉paperfork多层纸经过史合（或拈合）印刷.模切.成型等工序M成,由柄和带有若干分支部分（齿）的父头阻成的纸质24具.注：印刷不是0备工芹.如皋不需要印刷则小去此工停.3.9纸勺PaPerspn多层纸处过合（或粘合）、印刷，模切、成型等工序制成，由柄和网形勺头烟成的维机器具.注：印则不41必备工序,如果不需要印财则Vf公比1：序.4产品分类4.1 纸卷其按加工方式或用途分
10、为纸腕、纸桶、纸餐木、纸板J,Jfttffi1.纸刀、纸义、纸勺等.4.2 纸If具按材历分为纸质餐具、淋（的）联纸长具和涂层纸餐具.5要求5.1内在质量纸也具的内在此最要求应符合衣1的规定.表1纸长具内在质量指标指标名称帆碗（柿）舐餐立Mteft依餐门械刀（灵、勺）尺寸储Wmm-一2.02.0*徽%期/%标作右吊s500m1.140标称容RS00m1.43依奥件能/%5.0IK三NfrrtSOOm1.之300SOOm1.之360_去1纸餐具内在质微指标i线）指标幺称矍求抵限（炳）WWft纸板Jft抵警曾俄刀（K勺壑体筵慢，NM秒f(K4165mm1.20标弥值柱165mm215Em21.40
11、好林“经215Em160ttftttN干玄“00濯态之OsO富去对折试脱.无纵仪无裂蚊耐能吧5漏水樵无淮制无伤我无法;H耐温性能附热水无变形.无&旅、无潭务无交影.无起皱.无淮阳无交心无起皱.无涉现无分朦耐热仙注I对T没有容S1.标找由纸第（K1.）.标称*或为注满水的祚（5;对市容及标线的纸：（桶）标林容R为加次至容敏心技的*做.仅Jtf1.1.容&连体的玳袋盒或纸板女为收.,仅KiJW接触*油厢固体食品的帆板Jfc号核.标识无爽英液体功能的断瞒（柚八舐餐富.惟货总不号核.需考核耐炒水指标的产品不号偿*水性.仅对仅IWii装或按材.有物密水成油后的捡菜.热ft拘的堆钱人酒桢.标识不酎后水的维
12、腕（W）.城今ft.%K3.断刀义.勺）不号K.仪对僮期残黄或热拈右iW肉水或油脂的妈生、热IttS的纸考核.标识不耐超曲的纸理（Mi）*然曾ft.抵餐盘、纸刀（义.勺）不考核.5.2 内奘量短联量纸餐具内奘址应符介JJF1070-2023中表3计数定Ia包装询品标注净含址的规定.当内装M。,小于或等于50时.不允许出现如缺的；当4大于50时,短缺量应小于或等于OcX1.%.结3J取格数.ft1.果出现小数.即将该小数进位至下一紧铝的整数.5.3 生物分解性能纸长具最大生物分解率应大于或等于90%喊至少达到参比M科生物分斛率的90%,I1.原纸的被大生物分解率应大于或等于90%成至少达到参比材
13、料生物分解率的90%，除染纸外的用于涂布、更合、出合、印刷等谷种村料中组分大于或等于1%的育机成分的城大生物分解至血大于或等于90%或至少达型参比材料生物分解率的90%.注：仪豺明示可生物分解（WW）的产品考核生物分解性能.5.4 可堆肥性能5.4.1 生物分解性镇R5.3.5.4.2 国解程度产品崩解程度应大于或等于90%.5.4.3 生态毒性产品堆肥样M和空白堆肥的发芽数的百分比股大于或箓于90%.注：仅对明示可推（E的产品与校可能（Et1.他.5.5 外观段量5.5.1 纸位具色泽应均匀，即刷困案轮廓和文字应消新.无明显色斑.5.5.2 纸能只应怏切整齐.无异物,表面向沾冲、无油污.无极
14、裂.5.5.3 纸等具淋（凶）膜层、涂布层应均匀，不应有淋（为）膜层、涂布层脱落.5.5.4 纸碗、纸桶IRan应平够无凹陷.5.5.5 帝Si的纸黄盆、纸板盒反弹性38应可以别招.5.6 配合性栉滥的纸碗、纸桶、fKtrft,纸板自与其配套纸加封合，松紫适11,可自由开合.热与容器应无明显变形、损坏.注:仅i1.和部1MI：连体I1.语化配在阳玳改的玳说（W）,iftftftrtftft9tt.6试蛤方法6.1 试样处理试唳样祜应为同种规格、FI一批次，取足帔效Iit的代表性样品进行利试.尺寸偏空、负JR性能、抗压强度、整体挺度、抗那曲性能、盒Si对折试股、耐脂度、配合性测定时，试样应按GB
15、/T10739规定的条件淞湿处理至少4h,并在此条件下进行试股.漏水性、耐温性能、外观MHit测定时，在1530CC条件下进行试财.6.2 尺寸偏差6.2.1 纸发爆川精度为0.02mm的游标I：尺测试择直径，若试样形状为方形则测质试样边长（长边和应边）.物个样品测定S个试样J1.1.S个试样测定值中的鼓大值和公小位分别与平均他的差位我示结果,结果保W1位小数.宜径或边长的尺寸偏爱庖分别报告结果.若样品为其也形状，测及位置可由供需双方协佣.6.2.2 纸刀（叉、勺）用精僮为0.02mm的湖标卡尺分别罚定试样的长度、讹度.其中,i*及长度时应测纸刀总长度Q、然义总长度1.f、纸勺总长度J；蠲量宽
16、度时应测纸刀Ia宽处叫、纸叉头最宽处W,.纸勺头最宽处也.示点图见图1.纸叉和纸勺测量时正面朝上.每个样品测定5个试样,J1.1.5个试样测定位中的G大依和以小值分别与平均Ui的是依表示结果,结果保苗1位小散.长慢.宽度的尺可像型应分别报告结果.图1纸刀、纸叉和纸勺的尺寸测量示怠图6.3 容量偏差6.3.1 容量的测定6.3.1.1 亚量法（仲裁法）用天平称W邯个空纸碗（桶）的坊做m相端至01土井记次.将温度为23饪1笛的水加入空纸碗（桶）内.至腕（桶）内水面最高处。碗口平面相平,H容里惊鳗的加水至容量标线处，称其炳量rm井记录.纸碗（桶）的容业UI按公式（1）计算捋个样品刷定S个试样记录测定
17、结果其平均值即为纸腕（桶）的容匏.式中：Vi一纸碗（桶）的容Jk取位为定升（m1.）：rm一纸碗（桶）碟满水或加水至容优标线处的明用,触位为克（g）;m空纸碗（桶）的质/，小位为克（g）;P一水的密度,单位为克科名开（gm1.）.6.3.1.2 容量法根据纸陶（桶）容量的大小，取相应容豉的Iit简.将淞度为23C1C的水加入碗（桶）内，至腕（桶）内水向最岛处与碗（桶）n平面相平，有容故标浅的加水至容J1.t标浅处,然后小心他将水倒入收筒内.读数并记录，每个样品测定5个试样，记录利定结果,其平均优即为纸版（桶）的容I.6.3.2 容量偏差的讨籁纸碗（桶）的容!偏差掖公式（2）计尊.V1-V-D=
18、ip：xIW（2）式中：D一纸碗（桶）的容Iit1.rt定，%;Vi-纸HHWi）容负激试值,单伯为老升（m1.）;力纸碗（桶）容Iit的标识规定“通位为名升（m1.）.6.4 负重性镜6.4.1 试聆设%:22OmmXI50mm3mm的平板玻瑞.3kg任码,分度何为Imm的纲汽尺.6.4.2 瓜胶步骤:对于前和容器连体的纸餐盘将纸餐盒前打开倒扣在平滑的泉面上（盖和容,非连体的纸餐盒则直接倒扣在平滑的穴面上）,再将平板放瓶放在盒底上.用钢H尺测量平板玻璃下表面至水平桌面的高度H0.然后将3kg征码优于平板俄玻中央处，负纸1min立即测定上述高度H,成洋的负出性能按公式（3）计株.用个纸餐盆样
19、定2个试样取2个试样测定他的算术平均值衣示结果结果保翦1位小散.v=-x1.110-14016.510.514025.00.5图2纸刀（叉.勺）玩弯曲性能那试示意图6.8 盒盖对折试版对于羞和容拒连体的纸位盒或抵板盒试样，将盒羞连接（T180开台15次（一开-合为1次）.%察曲与盆体连接处百无出现装般.每个样品测定3个试样，若3个试样均未出现裂女现象，则别谡样品为无裂税.6.9 耐脂度纸板盒耐脂度按GB/T22805.2进行溯定，测试面为食品接啦面.6.10 漏水性将试样放在衬有池纸的平板或跛璃板上，向试样中加入23C1（:的水，抵碗（桶）加至即点碗（K）D平面的6mm或容量标处处；纸餐盒加至
20、足离溢出面妁6mm处；祇然用JiT约试样深度的1/2处.峥置30min后,观察泄纸上是否有水印.并有水印则视为海演,否则视为无港网.用个样拈测定3个试样,若3个试样均无淮漏.则判该样品无法潟.注：滋山川足箱液体加入戒找Ifc过程后,液体恰好开的溢出弹号时的液血.溢出应由纸黄乂拮构迨行列法.必1!时拆开熟合处W定.抵我自沿出面小意图也用3.6.11 耐温性能6.11.1 耐热水纸碗（桶）、纸长盒、纸黄盘HIIiA方法：将状悴放在平板或戏房板上,为避免试样底部。鼓璃板或平板接触区域内产生的水汽影闲恰伐绪果，宜使试怦底部。卜玻璃板或平板表面才一定距离.建议在干陂烟板或平板衣面放置两根平行的条块,在条
21、块上方放置不第钢网试样放置户不锈审网上方.向试样中加入95aCS4C的水.纸质（桶）加至即离腕（桶）口平面约6mm或容量标线处；纸餐盆加至抑四溢出面的6mm处；纸假代加至的试样深度的1/2处.舲通30min后,观察试样有无变形.表面有无起短，联抑和他面有无水溶洞IH.用个样品测定3个试样.若3个试样均未出现变形、起班或海洞的现象,则为该样品无变形、无起皱.无裙iW.示洌：柒MJ的“鲂：304不椅钠条埃的尺寸.长X宽XAi=100mmXSOmm*2Omm纸刀（叉.勺）测试方法：将5个试样放入烧杯中，加入95X5C的水，直至距密试样手柄末端50mm左右,静置Iomin,观察试样仃无分层.若5个试样
22、均未出现分层现条，则判该W砧无分层.6.11.2 耐热油抵腕（桶）割试方法：将试样放在干玻域板或平板上.为避免试样底部与干破城板成平板接触区域内产生的水汽影响检直结果，宜叁黑6.11.1将试样放置于不精钢网上方.将30.0g作用油加入试样内.使油粒莅碗底.BSmin.然后将95SaC的水加入试样内,加至我熟试样”平面约6mm处或容量标线处.m5525min后.观察试样仃无空形，表面仃无起魄，屈部和制面H无油或水汤i出.猊察试样是否漆洌时，可用注纸接触或擦拭试样底5和出面，若泄纸上杓油印，则视为渔漏，否则视为无海M.用个样丛测定3个试样,113个试样均未出现变形、起皱或渗漏的现望则判该样品无交形
23、无起班.无渗漏.纸餐盘、纸假做测试方法：将成样放在衬有浅纸的干破璃板或平板上,将95*C5t的仅用油加入试样内,纸餐盒加至郛漓添川而6mm处；纸餐盘加至约试样深或的1/2处.除置30min后.观察试样仃无变形,表面方无起较.底部和偏面仃无油渣漏.库个样M制定3个试悻,若3个试样均未出现变形、起班或净漏的现望,则判该样品无变形、无起被、无渗漏.纸刀（叉、勺）测试方法：爵5个试样放入烧杯中，加入95C5X的食用油，直至即窗试样柄末端50mm左右，ifpn10min.观察试样有无分层.若5个试样均未出现分层现象，则判该样品无分层.6.12 内装量短缺量按JJF10702023中K.4进行测定.6.
24、13 生物分解性能、可堆把性能掖GB/T39951进行测定.6.14 外观质量在自然光或日光灯卜观察试样的外观.打个样品目蒯10个试样.6.15 配合性对于靛和容折心连体的纸碗（桶）、纸黄盒或纸板盒试样,若试样带在配我用纸靛,构曲,，试样合上时，盅和试样法缘应充分接触.珞盆与试样开合3次（一开一合为1次）.观察她是否能正常开合，色和试样有无明显变形、破损现象.每个择品利定3个试样.7楼脸规则7.1 卷物分类7.1.1 出厂检验产船出厂前应按木文件的要求逐批进行检的，出厂检的项目见表3,符合要求方可出厂.7.1.2 型式检验相同除料、相同工艺的同类产品每年应迸行不少于1次型式检验，F式检粉项目见
25、表3,有下列情况之一,也应进行型式检验：a）新产品或老产品转产生产的试M定型时；b）正式生产后改变生产工艺或使用新军料生产而有可能影响产品性能时；c）件产3个月以上再恢复生产时；d）出厂检物结果与上次型式拴股行较大差异时.表3纸餐具桧场项目字号校验项目出厂检段嵬式汾验整求由章条号依较方法的条号1尺寸帕空5.1口2容G短处U6.336V*RftfcS.16.44*5.1655整体制度U666执寿曲性能5.16.77食函对折试收5.16385.16.9表3纸餐具松蛤项目（纹）序号松珀项目出厂检骗型式检验要求的章条号用除方法的分美乡9需水性5.16.1010Wiuntit5.16.1111内装H短城
26、H*5.26.1212外观放量556.1413杷合性5.66.15注：“麦小包;ViMi验项付.*龙东不包含3E检收孽目.7.1.3协定检验协立检轴项H为生物分解性能和可塘肥性健.由企业提供检物报告证明.如福松钻时,由企业自行决定检验，或由供需双方商定检轴.7.2 组批规则和抽样方案7.2.1组批规则以同一规格相同原料、相同工艺连续生产的纸餐R一次交货数Ift为一批.倡纸碗.纸桶,纸黄盘、纸板窟、纸餐盘年批位不超过100万个.纸“、纸叉和纸勺库一批应不超过200万个.7.2.2抽样方案技术指标馀股按GB/T2828.1中：次抽样方案规定进行.抵笆具样本小位为箱皮件.纸装具接收版依阳（AQ1.）
27、负重性能、抗压强度、整体挺慢、抗涔曲性能，耐脂度、M水性、耐淞性能AQ1.=4.0，尺寸偏军、容量偏垄、然盅对折试验、内笠Iit短缺k外观质氏配合性AQ1.=6.5.抽样方案栗用正常检臆二次抽样方案，松敌水平为一殷拴股水平】.抽样方案见表4.表4纸要具抽样方案批旗（仲）正常检M二次热样方案一般愉及水平IM+MAQ1.=4.0AQ1.=6.5AcReAcRe2-2520130130126-90S02S(IO)1280291-1S08(16)125025(10)12表4鼠等具抽样方案（馍）批W箭(11)正常松险二次揄林方案殷松及水平I样本1*AQ1.=4.0AQ1.=6.5AcReAcRe151
28、280802038(16)1234281-50013031313(26)3445501-120020132520(40)45677.3 质Jt判定7.3.1 合格项的判定内在顽球、内奘珏短缺最、生物分解性能.可堆肥件能分别满足第5优的要求则判定各项合格,否则判定不合格.对于外观放业指标,若9个以上（令9个）试样的外观均量涵足SS的要求,则判定该项合格.否则力不合格.对于配合性指标,若3个试样的配合性满足5.6的要求,则划定该项合格，否Jw判定不合格.7.3.2 合格批的判定所有检验项目中，生物分解性能相可增肥性能结果不合格，则判定批不合格；内在质hh内装后也缺氽、外观质外、配合性第次检敏的样
29、晶数应等于表4蛤出的第一样本C.如果第一样本Iit中发现的不合格从致小于或等于表4中的第一接收tk.则判定批介格；如果弟一样本中发现的不合格砧数大于或等于衣4中的第拒收数则判定批不合格.如果第样本中发现的不合格用数介于衣4中第接收故可第一拒收敛之间,应检处由方案给出样本量的第二样本并累计在第一样本和第二样本中发现的不合格总数.如果不合格品欠计数小于或等于表4中的第二接收数，则判定批合格；如果不合格品SKiI数大于或等于表4中的第二拒收数,则判定批不合格.8标志、包装.运输,此存8.1 标志8.1.1 产品销仍包奘标志基本内容包括：a）产品名称；b）执行标准羯号；c）产品类量；d）产品规格：纸腕
30、俄桶应标注容量（m1.或1.）,纸餐fit应标注直径或边长（长边、炮边），纸力、纸义和纸勺应标注长度和宽收；e）主要幌料；f）；g）生产H期和保质期；h）使用方法（适用时:；i）使用注意事项（适用时）；j）产品合格标志；k）生产企业（或产品击任单位）的幺称、坳址和联系方式；1） 对于可得解纸袋具通标注可生物分解（降解）成可堆肥”.或相应标志舒号；m）其他需要标注的事项.8.1.2产品运输包装标志基本内容包括：a）产品名称；b）产品规格；c）包装储运图形标志；d）其也标志.8.2 包袋纸发具的包装材料应具有足婚的密封性和牢固性，以保证产品在正常的运输与R：存条件下不受污染.纸餐具包奘应防尘、防
31、潮或防宦.8.3 运输.史:存8.3.1 延条具在运输过程中应防止Jfi压，怦联，宜尽出避免在高淞下运输.包装搅运、袋卸时不应均吊、平铲不应将产M从高处物卜运输时应使用有逢且沾冲的运输工具不与有污染性的物而混放.8.3.2 纸餐具应贮存在通风、干悚.无化学品及无毒、无*物品的仓除内.附录A（规范性）纸碗（桶）抗压强度的测定A.1仪器设备压缩试验仪：仪罂上下两压板的尺寸应足彰大.板面平n.并满足如下规定：a）两用板工作面间平行度应不大于1:2000;b）可动用板运动过程中的横向晃动址应不大于0.05mm.试验时,由电机嬖动一压板向力一压板移动，压板运行速度为12.5mmmin2.5mmmin.仪
32、器力侦测品的最大允许误差为1%.A.2试蛀步骤将试样放在下压板的中间位置，然后启动仪器，使试样受压口至质潴.直接读取压力值，格确至1N.测试时如出现试样未被祭体压浅的情况，没测试值应舍弃，必要时调整仪器誓攻，市新取样测试.库个样乩测定10个试样，测定时应5个试样的开口向上,另外5个试样的开口向下.A.3结果表示以10个试样测定结果的。术平均伤表示，单位为牛桢（N）,结果修约至整数.附录B(规范性)纸裤盘整体挺度的测定8.1 原理在规定的试验条件卜.夹持纸餐段的端边缘调节支撑点高度依纸餐点处于水平状态在另端向纸餐就住加无或方向一定速慢(25mmmin2mm/min)的力，下压头下降至一定位黄时，
33、记录下压过程中殳力测fit装巴受的及大力僮.8.2 仪器设备纸里癖侪体提度仪,能调节纸佞强试样水平并支持其边绛.两个支撑头之间的间距为30mmft!使卜卜移动的带有力优传IS器的卜压头.下吊头底部直径为4mm,示前图见图B1.标用序弓说明:1 一夬持点；2 一受力点;3 -if1.t1.e：4 一堆W世对物M;1.1-央轿点至四个支撑头中C点的冲离：匕一两个支撑及中心点至状样边绛的距阳.图B.1纸餐盘整体31度仪测试示意图8.3 试验步要8.3.1 任取5个祇铭盘试样，测最试徉宜径d.若试样形状为方形，则测此试样长边的长度,以与长边T行的对称轴方向测定试怦整体梃度.若样品为其他形状,测量惊置可
34、由供需双方协酶.8.3.2 根据试样直径或长吱选择相应的夹持点至两个支撑头中心点的距离1.1.以及受力点下降和离H2.见表B.I.表B1纸餐盅整体梃度测试参数牛业为名米试样近径或长度d央杼点.至再个支撑头中心点的距岗k爻力点下向冲离%16540t1.150.5165-21S501180.521560t1.2510.58.3.3 试样的一卅置于夹挣处央景,并眼节支撑点高哎,使试怦处于水平状态(即试怦底部以水平线平行).8.3.4 调节仪器,使夹将点至两个支撑头中心点的即点为U.下双头双于M个支撑头中心点至试样边缥与的中心位置的正上方启动仪器，下压头在垂直方向上向卜运行.当下乐头刚接触试样时仪器开始记录受力距尚.下压头运行“2即原时，终止行程，压力传感88记录所受的此大力,以牛根(N)表示.8.3.5 每个样品测定5个试样,试样的开口朝上.8.4 结果表示以5次测定的算术平均值及示结果.单位为牛顿(N),结果修约至小数点后2.
免费区
