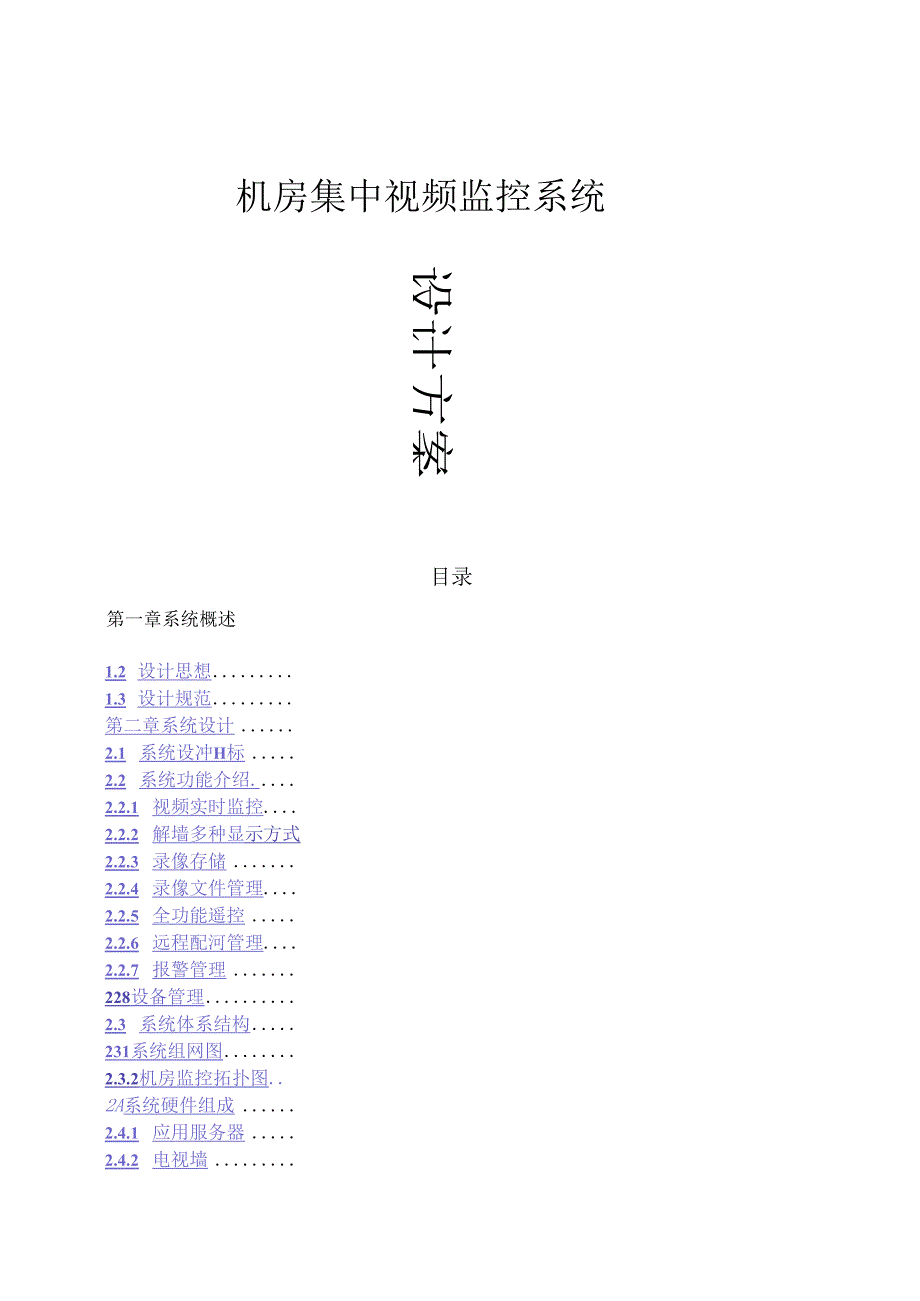

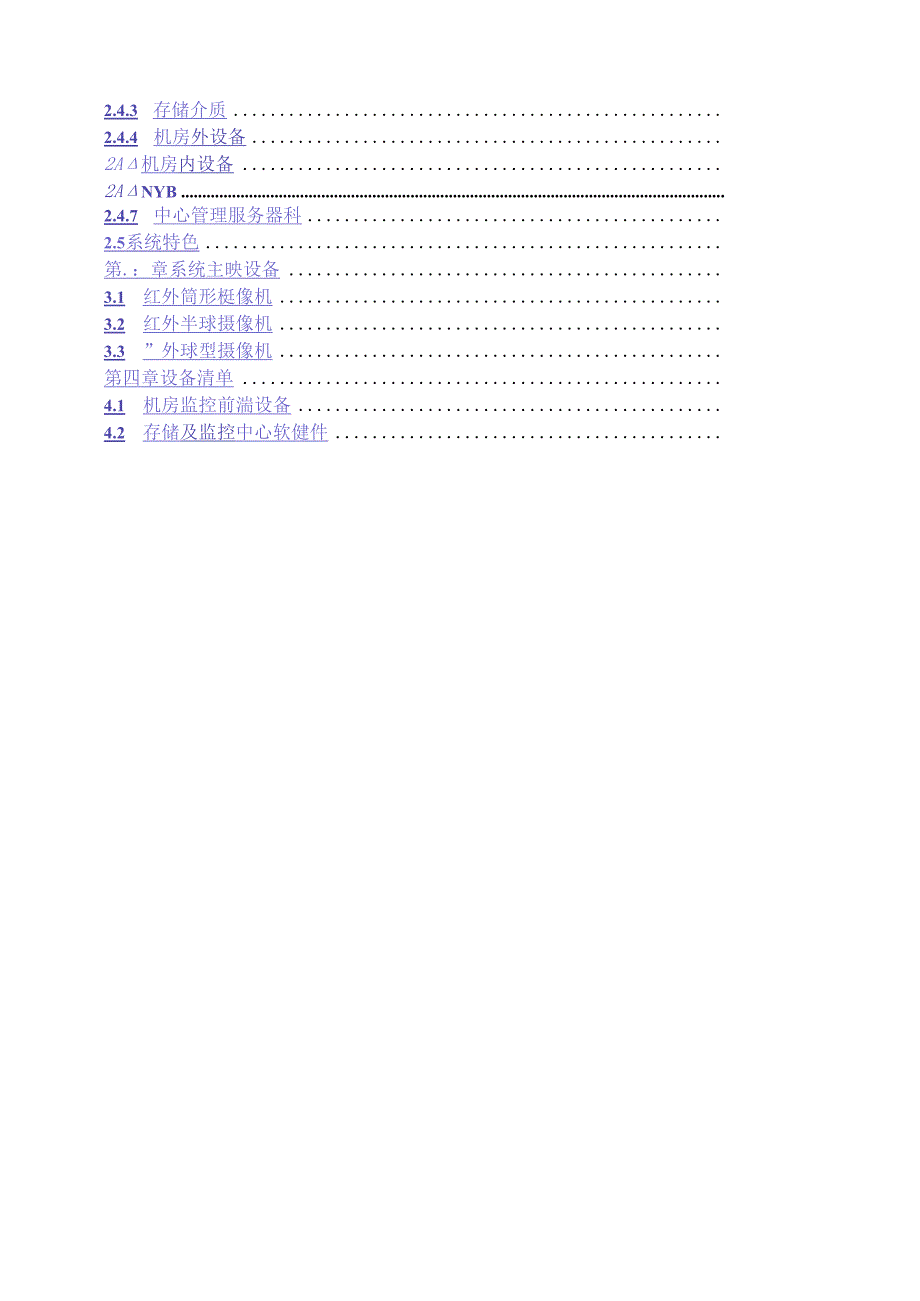

1、机房集中视频监控系统设计方案目录第一章系统概述1.2 设计思想1.3 设计规范第二章系统设计2.1 系统设冲H标2.2 系统功能介绍.2.2.1 视频实时监控.2.2.2 解墙多种显示方式2.2.3 录像存储2.2.4 录像文件管理.2.2.5 全功能遥控2.2.6 远程配河管理.2.2.7 报警管理228设备管理2.3 系统体系结构231系统组网图2.3.2机房监控拓扑图.2A系统硬件组成2.4.1 应用服务器2.4.2 电视墙2.4.3 存储介质2.4.4 机房外设备2A机房内设备2ANYB2.4.7 中心管理服务器科2.5系统特色第.：章系统主映设备3.1 红外筒形梃像机3.2 红外半球

2、摄像机3.3 ”外球型摄像机第四章设备清单4.1 机房监控前湍设备4.2 存储及监控中心软健件系统概述需求分析通信机房内视频监控系统是*通信机房安全管控、近程监视、事故追溯的重要手段。*网络安全整改工作布置会议要求切实加强机房安全管理，完善机房视筑监控手段，对手重要设备、重点区域，应参照银行管理模式，纳入视频监控范囤。因此，根据“*通信机房视频监控现状及会议要求，经过综合分析研究，启动了核心机房视频监控系统改造工程建设。本期工程按照满足*全省*个机房内的视频监控系统进行扩容改造建设,本次建设I套集中监控平台，新增*个视频监控点，实现机房产24小时监控，30天监控数据存储“设计思想任何一个设计方

3、案的最根本前提就是用户的需求。而先进、成熟的技术，可靠、灵活的应用，技术发展的趋势和良好的性能/价格比是设计方案的最基本依据。应该在不失先进性、成熟性、可靠性、可扩展性的基础上，充分考虑用户的需求，照顾长远利益，最大限度地保护用户投资。数字视频监控系统正日益受到各行各业的广泛重视和应用，其产品的种类和档次也越来越多。根据*机房集中视频监控的要求，我们在设计方案中本着高水准、高质量、高性能价格比，同时也会注重用户在今后的使用、维护、保养的方便性。在信息化进程中，计算机网络已经广泛应用于社会各行各业的各项管理和业务活动，所以，对于视频监控方案的设计，首先必须选择能进行大型网络连接的监控设备。其次，

4、由于机房数字化监控系统的搭建，往往不能一蹴而就。因此，要选择可扩展性强的监控设备。将来需要扩容时，原有的设备可继续使用，只需增加新设备。而不是原有设备废弃，重新购置设备。第三，设备升级换代时，尽量不破坏原有的系统结构。第四，设备维护、保养方面，操作简单、用户界面友好，不过多耗费人力、物力。第五，基于现有网络基础，节省费用，即插即看，便于升级扩容。设计规范根据国家的有关法规，我们经过认真研究、分析设计本系统方案。该系统具有性能先进、质量可嵬、经济实用等特点，而且该系统具有方便扩展、与其它信息系统实现无缝连接的能力。依据的相关规范包括：中华人民共和国公共安全行业标准GA/T75-94安全防范工程程

5、序或要求GA/T75-94民用建筑闭路监控电视系统工程技术规范GB50198/94工业企业通用设计规范GBT42-81建筑电气设计规范JGJ16-83电器安装工程施工及验收规范GBJ232-90,92中国电器装置安装工程施工及验收规范GBJ232-90-92电视系统视频指标CCTVRECOMMENDATION472-3安全防范系统通用图形符号GA/T74-94智能建筑设计标准DBJ08-47-95系统设计系统设计目标1. 对机房内外进行全方位、24小时的高质量视频监控，起到科学管理、安全防范的双重作用，图象质量不受地理环境、气候条件、白天黑夜的影响。2. 视频监控系统采用分屏显示，在控制中心能

6、对任意一路图像实时监控。3. 监控系统具有报笛联动功能以及监控中心告警提示功能。4. 监控中心能够保存所有监控基站监测点视频文件1个月，通过视频图像资料及时发现各基站或传输站点的异常情况，提示工作人员按预案进行及时处理并将资料存档。5. 系统前端设备尽量精简，操作维护方便，能长期正常稳定运行。6. 监控中心系统能长时间稳定运行、操作维护方便。7. 实行严格的多级用户权限管理策略，确保系统运行的安全可靠。系统功能介绍视频实时监控通过监控中心系统，对各机房内外进行全方位、24小时的高质量视频监控。每个监控点我们采用室外一体化高速球机和室内摄像头进而全面监控，掌握现场情况，加强机房附近的治安防范管理

7、工作，及时发现可疑人员不法犯罪行为，防患于未然。屏墙多种显示方式监控室中心机房设置电视屏幕墙可显示来自前端的摄像机画面，通过巡视或编组切换使*机房监控点的所有摄像机画面循环显示在屏墙上，其中在监控主屏幕可任意切换成多个或显示同一画面。录像存储使用先进的数码硬盘录像系统对每个监控机房的多路图象进行同步24小时不间断录像。监控中心对指定的每路图像保存30天以上的录像资料，监控前端保存最近一周的各路录像文件。为可能发生意外、治安事故和破坏犯罪案情的调查、取证提供有力的录像证据。录像文件管理对于监控中心保存的历史录像文件，系统提供按条件分类查找、回放、删除、备份等功能。全功能遥控监控中心系统可控制前端

8、每个球形摄像机的全方位转动（水平36O度，垂直90度），电动变焦镜头可将景物拉近或推远。远程配置管理系统具有远程配置和维护前端视频监控设备运行参数的功能，系统运行维护人员只需要在监控中心，就能够对远端机房中的设备进行参数配置，既提高了运行维护人员工作效率，又降低了工作强度。报警管理系统具有多类别报警信息上报、查看管理功能，主要的报警种类包括：1 .安防报警：系统可配置各种安防报警装置，如红外报警器、超声报警器、微波激光报警器、红外栅栏、震动报警器等，报警信号可以直接接入前端视频服务器。2 .消防报警：系统可配置各种消防报警器，如烟雾探测器、温度报警器等，报警信号可以直接接入前端视频服务器。3

9、视频报警：视频报警包括视频丢失报警和视频运动报警两种。-旦摄像机损坏或被盗窃或断线等，引起视频信号丢失，就会引起报警；对于设定的视频报警区域，一旦有运动目标进入或者发生变化，也会引起报警。4 .报警联动：一旦出现警情，如有非法闯入或者发生火警，则系统立即切换到相应摄像机，对有预置功能的摄像机，还能自动转换到相应的预置点。报警信号通过监控网络传给监控中心，监控中心给出报警提示（声光等形式），同时按需启动数字录像。设备管理为了方便在系统中接收前端视频监控设备的视频信号和卜.发控制指令，必须首先将前端视频监控设备纳入到系统的被管对象中来，在系统设备管理功能中，系统运行维护人员可以通过系统界面灵活地

10、向系统添加、删除、修改被管理前端视频监控设备信息。系统体系结构系统组网图图1.*南机房集中视频监控系统组网图*机房集中视频监控系统由以下四个基本部分组成：1 .前端监控摄像部分2 .前端数据处理与执行部分3 .传输部分4 .监控中心部分系统各部分功能如下：1 .前端监控摄像部分：通过我们安放在移动机房内部和周边的高速球机来拍摄事发现场的图像画面，把数据传给前端的图像处理部分，除了摄像功能外，还可以将烟客传感器、红外传感器等设备接入到系统的报警联动模块中来。2 .前端数据处理与执行部分：由摄像部分送来的视频信号并通过传输部分将所有的视频信号24小时不间断地传送到监控中心处理。3 .传输部分：移动

11、机房提供光纤专网或者2VE1.专网，实现前端监控设备和监控中心的网络互联，保证了视频信号和控制指令信息的可靠和高质量传输。4 .监控中心部分：提供即EB服务功能，授权用户可以通过IE远程访问系统，浏览机房监控视频信息。传输部分送来的视频信号将被中心监控终端发送到大屏幕背投电视墙上显示。同时，监控中心将通过专门的大型存储设备保存近一个月的所有机房视频监控点视频信号，以备日后查询。机房监控拓扑图图2.基站机房监控拓扑图1 .室外摄像机：室外摄像机采用定点安装，为扩大视野，采用广角镜头。在机房外部四面墙体顶端安装摄像机可以实现全方位的监控。摄像机为日夜转换摄像机，配备红外灯，可以在夜间监控，实现24

12、小时不间断监控。为保证摄像机不被损坏，摄像机和红外灯都配备了防护罩。2 .室内摄像机:考虑到室内摄像机可以用于辅助对机房设备的遥控，实现“遥视”，室内摄像机安装在云台上，可以上下左右转动，焦距也可以调节。云台具备预置位功能，可以实现在报警触发时摄像机联动。为了实现24小时监控，室内也安装了红外灯；为了保护摄像机不被损坏，安装了防护罩。3 .网络硬盘录像机：实现视频监控的重要设备，安装在机房，输入信号包括摄像机视频信号和传感器报警信号。当有告警信号时，实现告警联动，并将告警信号上报到监控中心。硬盘录像机本身也可以探测警情，包括视频丢失告警和移动侦测告警，前者在摄像机被破坏而无视频信号时告警，后者

13、在指定的区域中发现物体活动（如有人闯入）时报警，同时上报监控中心。硬盘录像机还提供网络视频服务器功能，因此在监控中心可以访问机房监控视频并在监控中心保留视频录像.如果需要，硬盘录像机可以实现监控中心到机房的语音对讲或者语音广播。4 .案例综合智能集中管理平台：具备消防、视频、安防、电气安全、动力环境集中监控及管理功能，需提供媒体交换服务器及视频诊断服务器。？系统硬件组成根据*机房集中视频监控系统的要求，我们通过专门的传输线路构成一套结构完整，功能齐全，覆盖了整个控制区域的监控系统。整个系统主要包括以卜组成部分：应用服务泯使用高性能的PC服务器作为WEB服务器、存储管理服务器和数据库服务器，安装

14、WindowsSerVer操作系统。电视墙可以采用D1.P或者CRT大屏幕显示单元，用于视频信号的实时监控管理。存储介质针对*机房集中视频监控系统的存储要求，需要新增272块专用存储硬盘，技术要求如卜丁设备为监控级硬盘；SATA接口：单块4TB容量。机房外设备1. 机房外摄像头采用高清红外筒形摄像机，可实现昼夜全天候监控；2. 为了能够进行全方位的室外图像监控，避免死角。室外放置4个摄像头，采用固定点配置，分别安装在机房每面墙的上方。机房内设备1. 机房内摄像头采用高清红外半球摄像机，可实现昼夜全天候监控：2. 为了能够支持远程控制，配置高清红外球形摄像机，可实现遥控；NVR前端机房放置16路

15、或者32路NVR,同时WR通过专网，连接到监控中心，接入到案例综合智能集中管理平台，重点监控点在监控中心进行备份录像。中心管理服务器群包含视频诊断服务器、流媒体转发服务器等，为系统管理提供硬件支持。系统特色1 .高可扩展性2 .系统采用分布式架构设计，具有较强的扩展性，能在不破坏原有功能和结构的基础上，灵活地进行系统软件功能扩展与性能提升。方便后期系统扩容、充分保护用户投资。3 .集中录像存储4 .除了前端设备可以存储一定时间（通常为12周）之内的录像文件之外，监控中心还可以支持对所有监控点不少于30天的集中录像与存储功能。能充分保证机房在遇到被盗、恶意破坏的情况K的调查取证。监控中心的录像存

16、储设备容量也可根据监控点的增加进行平滑扩容。5 .报警与联动6 .在全天24小时对机房内外视频和环境监控过程中，发生任何异常，系统都能实时地向监控中心发送告警信息，并能通过声光信号通知运行维护人员。同时，当发生了报警，系统中的相应报警联动处理预案将被启动，系统将按照预案自动控制相应的前端摄像头转向预定的区域，并能启动前端的声光报警输出设备进行威慑警示。7 .系统自恢复8 .系统拥有专门的自身状态监控模块，能及时发现系统自身的异常，即可以通过告警信息提示运行维护人员，同时能自我诊断异常原因，并进行相应的系统恢熨操作。9 .远程设备维护10 .系统为运行维护人员提供了对前端视频监控设备的远程操作维

17、护功能。一般情况卜.，维护人员都无须前往前端设备对设备进行日常维护，只需在监控中心就能方便地配置前端设备运行参数和进行软件远程升级。系统主要设备红外筒形摄像机主要功能 嵌入式RToS设计,双核32位DSP,1/3300万CMOS 支持9:16走廊模式，方便的时狭长的走廊和过道进行监控（功能型支持） 支持电子放大功能 高分辨率（加8卜Reso1.U1.iOn），IR-CUT双滤片切换，红外夜视距离50M 领先业界编码算法，提供广播级图像质量，支持H.264视频编码，双码流、多种分辨率适应更多监控场景，高压缩比，高视频质量 RJ45接口IOM/100M自适应以太网 支持FTP服务器实时录像功能 支

18、持变码率、变帧率设置，在设定视频图像质量的同时，也可限定视频图像的压缩码流 支持水印（DigiIaIWa1.ermark）技术，录像资料不易被篡改 支持UPnP协议，轻松检索管理网络摄像机 完全整合Vikor视频管理中心平台软件 高信噪比，图像画面清晰、干净通透 支持4个区域隐私遮挡设置 支持OSD反色故不 支持运动侦测、遮挡侦测及报警录像、图片抓拍 支持视频畸变校正，图像不再扭曲变形 支持P2P功能基本参数Mt微入式InOS设计,双枝32位OSP1/3*300力OffIS逐行MIUE彩色0.011.ux/!白(HM1.ux/IR开启O1.uxUKUT支持内H4m仃万工业岗消假头(4/6/8/

19、12/1.m1.n1.)tUUBM(ttI1.2&1HijzhProfi1.e双SMC皿姓支持I9201080301.s主田i,1920M网次四潍：704x576支持.M120dBtt#E50米9:16切投tMK4m*32Kbt16Mbpsifcfcff1.支持CBRNBRMKimC726.G.71)1路线性读入,3.5所JMK接口m出1路级性输入，3.5mJMK接口f9M支持通动2.口期时间、码流俏品ft1.,小加位置用户可调1H*出1路开关Ift输入/出电子放大支持VfHtV支持FTPtMK支持RTSP支持PDB动能可选IfWIitt-or6or.很度oVgovDC1272.OA健备功率2

20、即红外半球摄像机主要功能 嵌入式RToS设计,双核32位DSP,1/3300万CMoS 支持9:16走廊模式，方便的对狭长的走廊和过道进行监控（功能型支持） 支持电子放大功能 自带音频采集功能，无需外加拾音器，轻松实现语音对讲功能 标准配置36-12mm可调焦镜头，外调焦设计 高分辨率（加I8卜ReSO1.UtiOn）,1R-CUT双滤片切换，红外距离30米 领先业界编码算法，提供广播级图像质量，支持H.264视频编码，双码流、多种分辨率适应更多监控场景，高压缩比，高视频质量 RJ45接口IOM/10OM自适应以太网 支持FTP服务牌实时录像功能 支持变码率、变帧率设置，在设定视频图像质量的同

21、时，也可限定视频图像的压缩码流 支持水印（Digita1.Watermark）技术，录像资料不易被篡改 支持UPnP协议，轻松检索管理网络摄像机 完全整合VikOr视频管理中心平台软件 高信噪比，图像画面清晰、干净通透 支持4个区域隐私遮挡设置支持OSD反色显示支持运动侦测、遮挡侦测及报警录像、图片抓拍支持视频畸变校正，图像不再扭曲变形支持P2P功能基本参数KM脩入式R1.OS设计.双核32位1.SP1/3”300hOffiS逐行MMJK彩色0.011.ux/!白0.0011.ux/IR开启OCuxIMJT女持标准配J1.3.612rw可喝住镜头IMI压算法H.2tMHighProfi1.e双

22、IMK支拈栩酬率1.920108030fps图像分筹率上码波,1920*1080次码泡704x576食制交林.Mk120d8翅外Jm30米如。式9:16切换wmm32Kb1.s16Mbps连炖可谓.支持C8R/VBRG.726.G.711内置量青果集如1跻级性输入，3.5EIJMK接口”出1路找性输人.3.5EJCK1.S11支挎通道名、日期时间*码一信息费想，叠加位置用户可调nm出1路开关用输入/出由子放大支持支持FTPWttRspw支持支持POB功健可选IfWt过度10jx60V.逐度090V入电HtDC1.272.0安善功率2的红外球型摄像机主要功能 全功能型室外型高速球型网络摄像机，采

23、用高强度铝合金外壳及双层设计，耐严寒高温，抗腐蚀： 采用亚克力透明球罩，透光率高，图像无失真： 高速步进电机,精准定位； 提供报警输入/输出、双向音频和网络等多种接口； 基于广播级4A自动控制技术，对白平衡、曝光、增益自动控制，提供卓越的高清画质和优异的色彩； 支持强光抑制，超级宽动态功能； 提供透雾处理功能，可以在雾、短、雨等不良天气环境中通过实时透雾功能获得清晰通透的图像还原效果。（选配项） 3D数码降噪可以消除图像噪声，有效降低低光照条件下的图像噪点，提高清晰度 球机可选配智能自动跟踪功能。单球机支持单个目标跟踪。球机也可以和枪机一起组成枪球联动智能跟踪系统，多球机和枪机联动也可以实现多

24、目标自动跟踪功能。（选配项）支持3D鼠标定位控制功能。在球机的有效变倍范围内，可以宜接放大、缩小屏幕视野的任何区域，可以通过鼠标画区把视野上的任何一点直接移动到视野中心:支持ONVIF网络视频互联互通标准协议，完美兼容各种平台。基本参数320xrrF1.79Inm分,：理F1.6(w)-3.6(t)61.9(w)-3.5(t)O.OIM(Wi加)IM(te1.e)变倍速度H2.5s成像瑞件1/2.8*28MPWS水平解析度1100TV1.最低照度Co1.or:0.21.uxB/W:0.051.ux批大分辨率1080P(1920x1.080)H帧率25fps聚焦模式自动聚焦RF,变焦时聚修ZF(

25、ZoomTri叩OrAF),手动期线MFIA自动控制自动白平衡、自动增益、自动摩光、自动光H宽动态支持背光补偿支持强光抑制支持电子快门1.10000sto1.25s日夜模式自动/彩色/黑白IcR切换自动、定时、报警也发压缩尊法视场H.264/MJPEG,WG.711/AAC/MP2码率视频：32KPbSS8Mpbs.音翔：G.711(6IKbPS)/MP2(16k1.1.z16bi32kbps)3D降底3D-MC数字降噪图像特效旋转和镜像、羟纬度图像模式、自定义图像模式OSD多区OSD:支持时间FIJW,场景名称和自定义OSD(5行，林行名个字符)3D定位控制以标框选区域F1.动变处移至视野中

26、心云台功倦水平荒围0*360承百莅困00*901水平速度键控：0.1,300/杪，预置点：IQ(T/秒联口速度徒控：0.1,240/秒，预置点:300/秒预置点256预贸位巡航8条巡航编组（每祖可浜加32个预湿位花样扫描4条路径,每条可记录时间10分钟断电记忆支持守望功能支持.空闲状态停留指定时间后自动3D定位功能支持长焦限速球机变倍到长焦时、自动网制云台控制速率方位用显示支持定时巡航定时间体置点、花样扫描路径、和侬置位巡航温如透雪选配支持动态RO1.动态Ag兴趣区域设置，支持分别设置固定区域或动态跟踪智能报警智能运动侦测、传监湍联动报警、越界侦测、区域入侵侦越、物MiS留侦双、镜头遮档，源欢

27、统计等智能自动跟跺选配支持其它功能一键恢曳出厂设置，抗闪烁，三码流，心跳，图像旋转，陷私区连萩，水印技术，设置一一相口Rft支持协议IPv4.TCP/IP.1.i)1.HnP、DHCIR11,KTCIFTP、UPnP.安全密码保护，多用户访问权限用户维护可通过网路远程升级、实现远程维护故障检测N络断开检测、Ip冲突检测、存储R状态检测、存锚空间校测日志管理支持日志管理、提供操作H志、报警H志、异常H志的记录和查询按口报警的?入7路（其中外置2路,内置5路.低电平存效,Vin=013V报警输出2路（其中外置I路，内置I路），开关做信号音频接口线性音频输入输出接口(1.ineIn0ut),VinM

28、AX=4Vp-p,VoutMAX一3.5。(长康)，事大分辨幸为1920xMW输出训而中心水平分辨率不低于I100规.谀稿支持透尊.图像做像.背光补偿的技术，支持低的JgIi桎.支持断电状态记忆功徒.M备抗吏包燧力.支初SD片热插拨.此人支持12KGSDR.ifOnvif.GB28I8I小：接入协议,含配在电源及支架.台30存储及监控中心软理件硬件：*4Stt*EKft9128路NVR支持128路IPc接入.512MbK视行别玛流接入和存砧,192Mbp，W.音频码流解码和俄，支持不低以个HDM1.视软检出接口，设备小具的2个业务HDM1.接口卡.的帐码卡至少支拈6个HDMHgU.解码卡支持H

29、DMI总接”数疥二12：至少女持4K及以下分班率输出.单机具备不低J16个格加按段做格位.可通过IniniSAS找Uif岐至不低J-48个热插拔梗我吊位:反大支持IOTB依鹿.支持电/模块热括拔.双电源工作时上扑耳为供电保护.Mt供不低上4个10M.1I(XIM.I(XX)MBaseT自适欣以太网业务接口.支持J1.265WP标准,*容H264HP1.c”14城解码标准和自适应解码,支持UNP功能*可突现内外M夕盘.支技ONV1.F协议楂入的摄像机网液”换IAGB.T28I81fRm(fi1.,!Vft.台264路NVRJJJH.265S杆禺标准.北？H.264HP01.cvU4i第码比准小门
