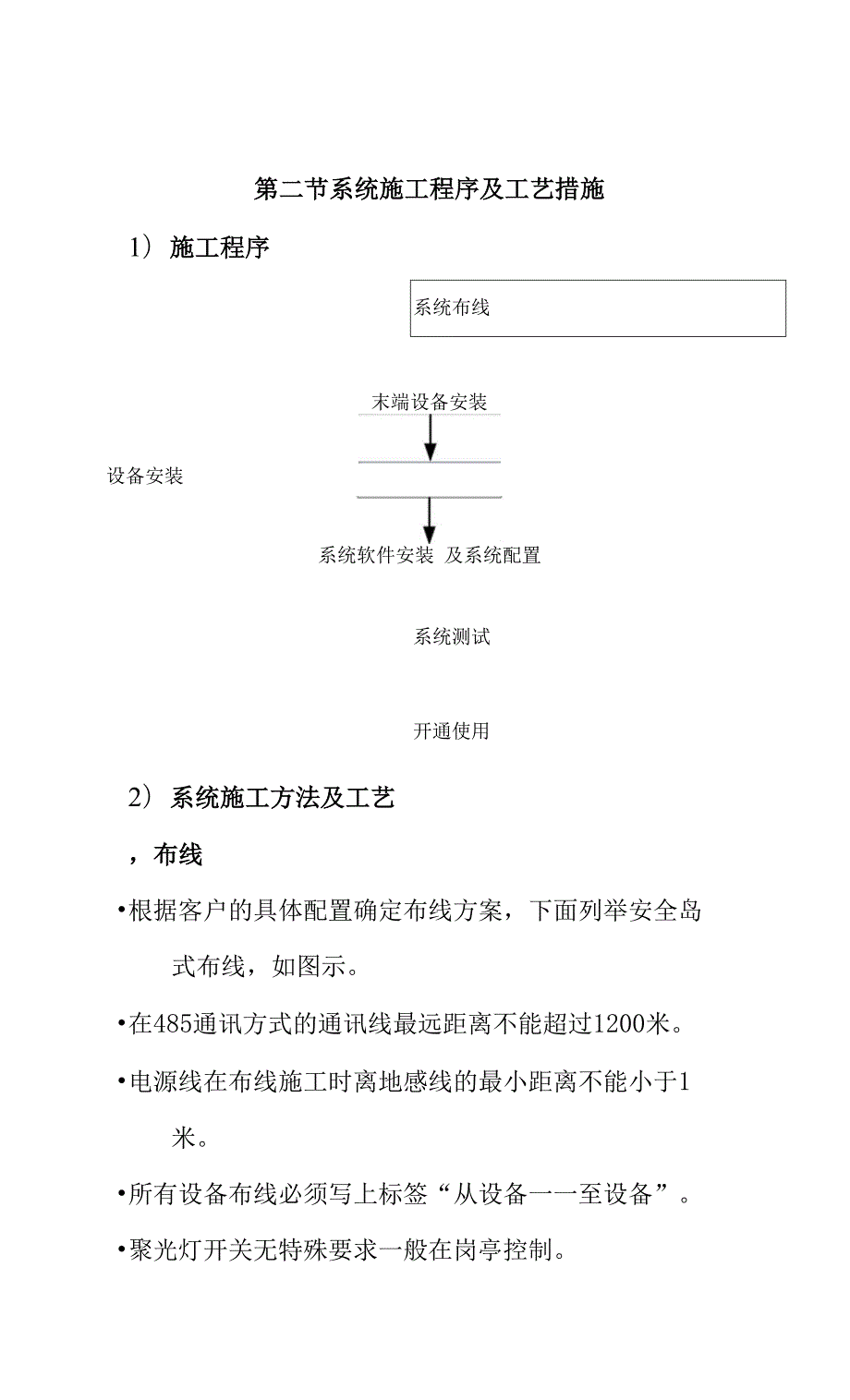

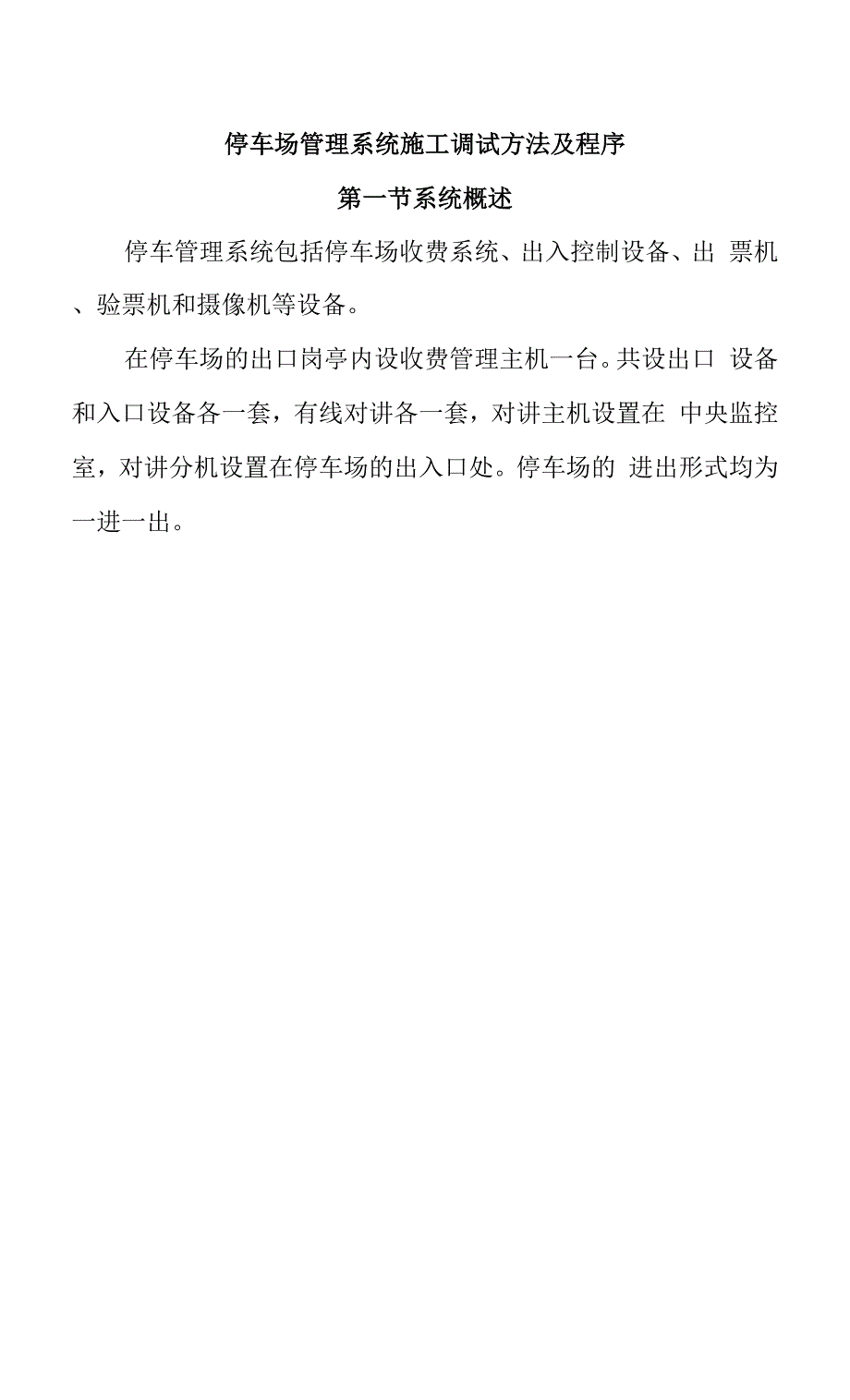

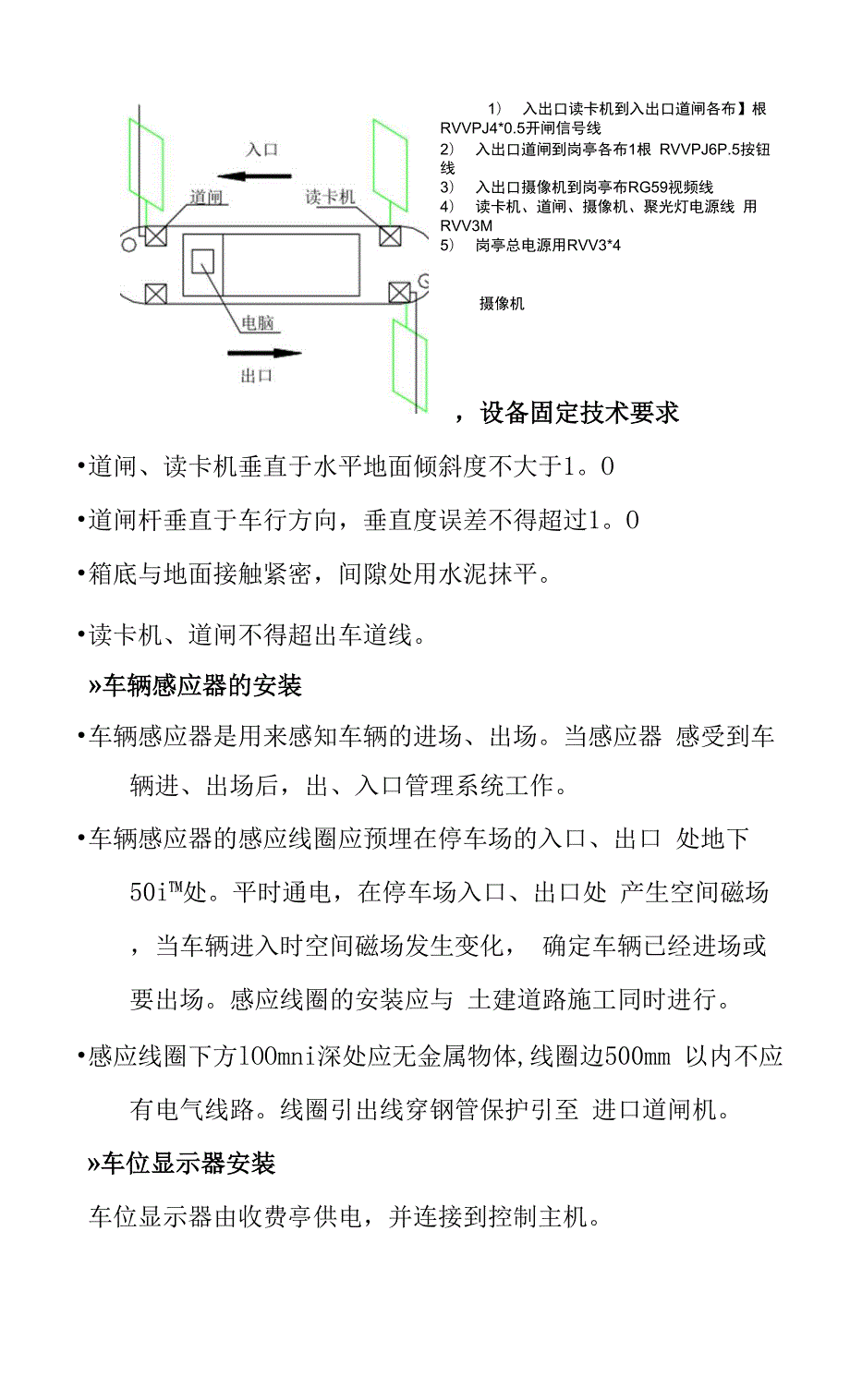

1、停车场管理系统施工调试方法及程序第一节系统概述停车管理系统包括停车场收费系统、出入控制设备、出 票机、验票机和摄像机等设备。在停车场的出口岗亭内设收费管理主机一台。共设出口 设备和入口设备各一套,有线对讲各一套,对讲主机设置在 中央监控室,对讲分机设置在停车场的出入口处。停车场的 进出形式均为一进一出。第二节系统施工程序及工艺措施1)施工程序系统布线末端设备安装设备安装系统软件安装 及系统配置系统测试开通使用2)系统施工方法及工艺,布线根据客户的具体配置确定布线方案,下面列举安全岛式布线,如图示。在485通讯方式的通讯线最远距离不能超过1200米。电源线在布线施工时离地感线的最小距离不能小于1

2、米。所有设备布线必须写上标签“从设备一一至设备”。聚光灯开关无特殊要求一般在岗亭控制。1)入出口读卡机到入出口道闸各布】根RVVPJ4*0.5开闸信号线2)入出口道闸到岗亭各布1根 RVVPJ6P.5按钮线3)入出口摄像机到岗亭布RG59视频线4)读卡机、道闸、摄像机、聚光灯电源线 用RVV3M摄像机5)岗亭总电源用RVV3*4,设备固定技术要求道闸、读卡机垂直于水平地面倾斜度不大于1。O道闸杆垂直于车行方向,垂直度误差不得超过1。O箱底与地面接触紧密,间隙处用水泥抹平。读卡机、道闸不得超出车道线。车辆感应器的安装车辆感应器是用来感知车辆的进场、出场。当感应器 感受到车辆进、出场后,出、入口管

3、理系统工作。车辆感应器的感应线圈应预埋在停车场的入口、出口 处地下50i处。平时通电,在停车场入口、出口处 产生空间磁场,当车辆进入时空间磁场发生变化, 确定车辆已经进场或要出场。感应线圈的安装应与 土建道路施工同时进行。感应线圈下方lOOmni深处应无金属物体,线圈边500mm 以内不应有电气线路。线圈引出线穿钢管保护引至 进口道闸机。车位显示器安装车位显示器由收费亭供电,并连接到控制主机。,自动出票机安装车辆进场后,自动出票机对外来车辆发放临时卡。出票机通常与入口读卡机同机。进、出自动道闸机安装自动道闸机接受控制器指令升降道闸。也可由收费亭 内工作人员人工控制。穿铜芯塑料线和多芯控制电缆到

4、收费亭。图像识别摄像机安装距地高度在2. 5m3m安装。摄像机调准对向进、出 车辆,以摄取车辆全部和车牌号。线缆穿钢管至收费亭。第三节系统调试及检测方法1)道闸调试 a)道闸控制盒的时间保护及地感的灵敏度调节方式如下图:接线端子道闸控制盒调节地感灵敏度如上图,找到4位灵敏拨位开关,从 左至右依次为8、4、2、1排列,拨到OFF时表示有 效。例3级灵敏度调节时将右边2位拨在OFF状态 表示2+1=3级。调节数越高灵敏度越低。注:灵敏 度越高越容易死机。调节时间保护时先将道闸杆打在水平或垂直状态;将 开到位或关到位插件拨下;然后按开或关;看道闸 杆运行到最大点时是否有回转现象。如果有则表示 所调时

5、间太长,应调节可调电位器。2)按钮盒拨到手动状态(指示灯亮)。检查控制盒好坏,即开、关、停是否正常;检查光电开关好坏,到位时输出电压N6V,不到位时输出电压WO. 5V;检查电机好坏,对地电阻大于1M,中性线不能接错;检查光电开关上、下到位线是否接对;检查连动机构的运行区间是否正常;检查控制盒的时间保护;试运行四次以上。b)按钮盒拨到自动状态(指示灯灭).自动落杆调试,模拟车进、车过、杆落;防砸车调试、杆下过程中,车进杆停.3)出卡机调试c)出卡机主板跳线器为S1有车/无车转换跳线。接1. 2 脚时为OFF,此时取消地感,为无车出卡;接2.3脚 时为ON,此时启用地感,为有车出卡。d)当出卡机

6、中发出啸叫报警时,可能有两种原因:一是 出卡机缺卡,此时应往出卡机里添加IC卡;二是连续 三次执行除卡动作而卡仍未出去,此时按出卡机主板 按钮S2可以给电路复位。e)IC卡如果在出卡口 40秒钟不取,则会将IC卡吞入 出卡机前端的吞卡盒内,当吞卡次数大于20次时出卡 机停止发卡,此时将吞卡盒内IC卡取走并将出卡机主 板按钮S2给电路复位。f)出卡机在日常使用时,应保持IC卡和各部分传动胶 轮的清洁,当出现IC卡在出卡机内打滑不出的现象 时,可将电源插件拔下,在将IC卡取出擦尽卡面的水 分污物,并清洁各部分胶轮,已扭曲变形的IC卡不能 放入出卡机里,以免影响使用寿命。4)对讲调试a)当正确接好线

7、并给读卡机、对讲主机通电。两人即 可测试对讲。(对讲主机面板如下图示)b)读卡机呼叫,主机回话一方按住入口或出口读卡机的呼叫按钮,此时对讲主机 会有报警声,并且相应的指示灯会亮;此时主机方按下对应 的键,在按住对讲主机的TALK键即可主机与对方通话。c)读卡机呼叫主机一方按住入口或出口读卡机的呼叫按钮,此时对讲主机 会有报警声,并且相应的指示灯会亮;此时主机方按下对应 的键,主机即可听到对方说话。d)主机呼叫读卡机按住需要呼叫的读卡机所对应的键,此时相应的读卡机 会有报警声,在按住TALK键即可与读卡机通话。5)读卡机调试a)脱机调试入口处读管理卡:开机,中文显示屏显示“请读卡”(面 板上“

8、读卡”指示灯闪烁变快)读月卡:中文显示屏显示“欢迎入场”,杆起;读临时卡:中文显示屏显示“欢迎入场”,杆起;读管理卡:关机,中文显示屏显示“请读管理卡”(面板上“读卡”指示灯闪烁变慢)出口处读管理卡:开机,中文显示屏显示“请读卡”。读月卡:中文显示屏显示“一路顺风”,杆起;读临时卡:中文显示屏显示“请交费用XX元”, 杆不起;读管理卡:关机,中文显示屏显示“请读管理卡” Ob)联机调试开机:用管理卡开机,串口通后,进入“出入管理”状 态;读卡:在读卡机上读卡,电脑有信息显示;临时卡确定放行,读临时卡,显示请交费用X X元,收 款,收卡,回车确定,杆起。电脑出卡:有车时,按电脑所提示的出卡键,出卡机出 卡;注:如有预置车牌,在出卡之前必须把车牌输入完毕。合同其它功能的调试。
