1、光伏发电站设计规范(GB 50797-2012 )链接：www.ch ina-nen gyua n. com/tech/69467.html来源：中国新能源网china-nen gyua Q中国新能軀网china-nengyuan xomIG光伏发电站设计规范( GB 50797-2012 )E、/fi.i ic c r I 丄链接：www.ch ina-nen gyua n. com/tech/69467.html 来源：中国新能源网china-nen gyua 光伏发电站设计规范（GB 50797-2012 )光伏发电站设计规范(GB 50797-2012 )链接：www.ch ina-n

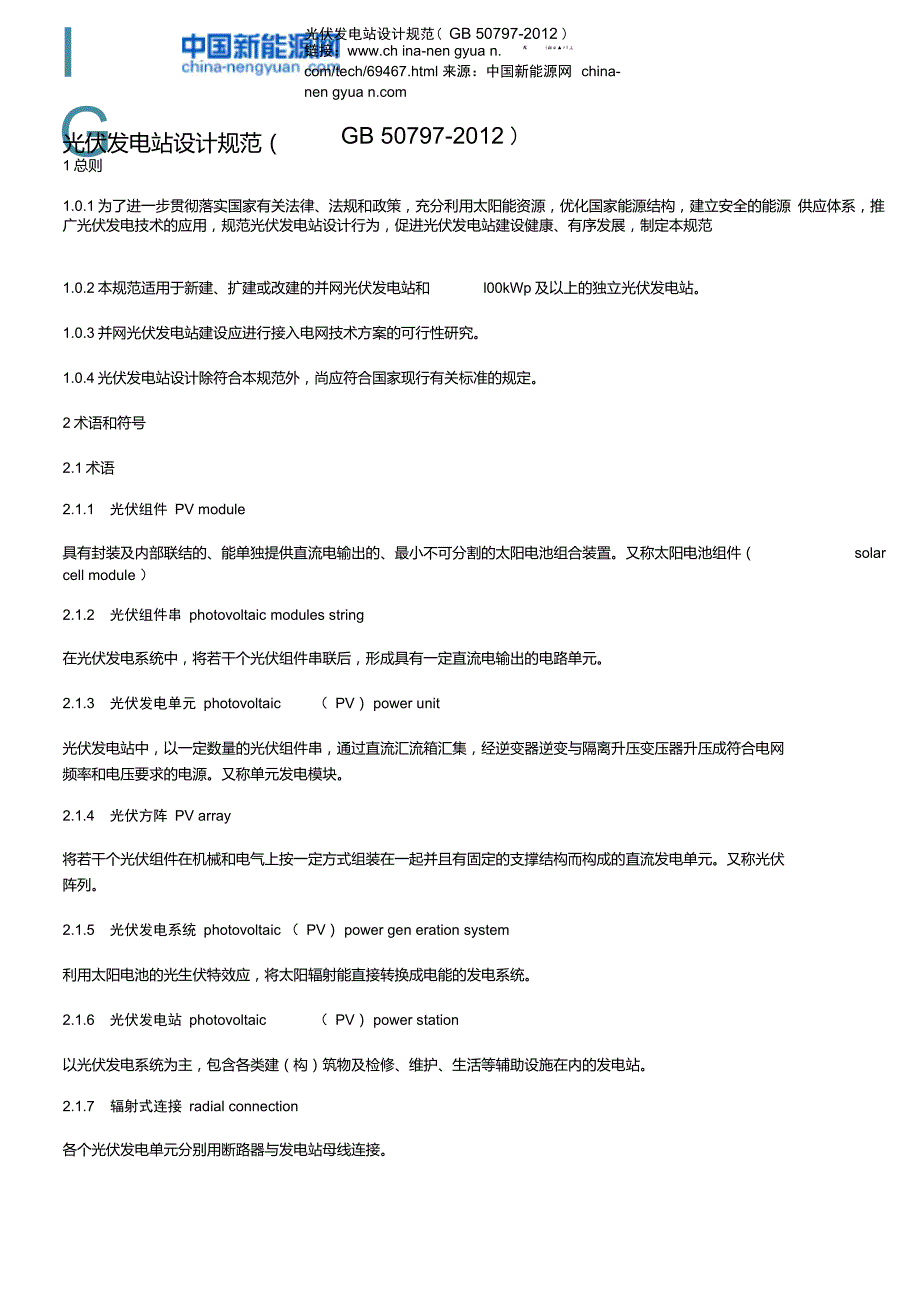

2、en gyua n. com/tech/69467.html来源：中国新能源网china-nen gyua Q中国新能軀网china-nengyuan xom光伏发电站设计规范(GB 50797-2012 )链接：www.ch ina-nen gyua n. com/tech/69467.html来源：中国新能源网china-nen gyua Q中国新能軀网china-nengyuan xom1总则1.0.1为了进一步贯彻落实国家有关法律、法规和政策，充分利用太阳能资源，优化国家能源结构，建立安全的能源 供应体系，推广光伏发电技术的应用，规范光伏发电站设计行为，促进光伏发电站建设健康、有序发展
3、制定本规范1.0.2本规范适用于新建、扩建或改建的并网光伏发电站和l00kWp及以上的独立光伏发电站。1.0.3并网光伏发电站建设应进行接入电网技术方案的可行性研究。1.0.4光伏发电站设计除符合本规范外，尚应符合国家现行有关标准的规定。2术语和符号2.1术语2.1.1 光伏组件 PV module具有封装及内部联结的、能单独提供直流电输出的、最小不可分割的太阳电池组合装置。又称太阳电池组件（solarcell module ）2.1.2 光伏组件串 photovoltaic modules string在光伏发电系统中，将若干个光伏组件串联后，形成具有一定直流电输出的电路单元。2.1.3
4、光伏发电单元 photovoltaic（ PV） power unit光伏发电站中，以一定数量的光伏组件串，通过直流汇流箱汇集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。又称单元发电模块。2.1.4 光伏方阵 PV array将若干个光伏组件在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。又称光伏阵列。2.1.5 光伏发电系统 photovoltaic （ PV） power gen eration system利用太阳电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统。2.1.6 光伏发电站 photovoltaic（ PV） powe

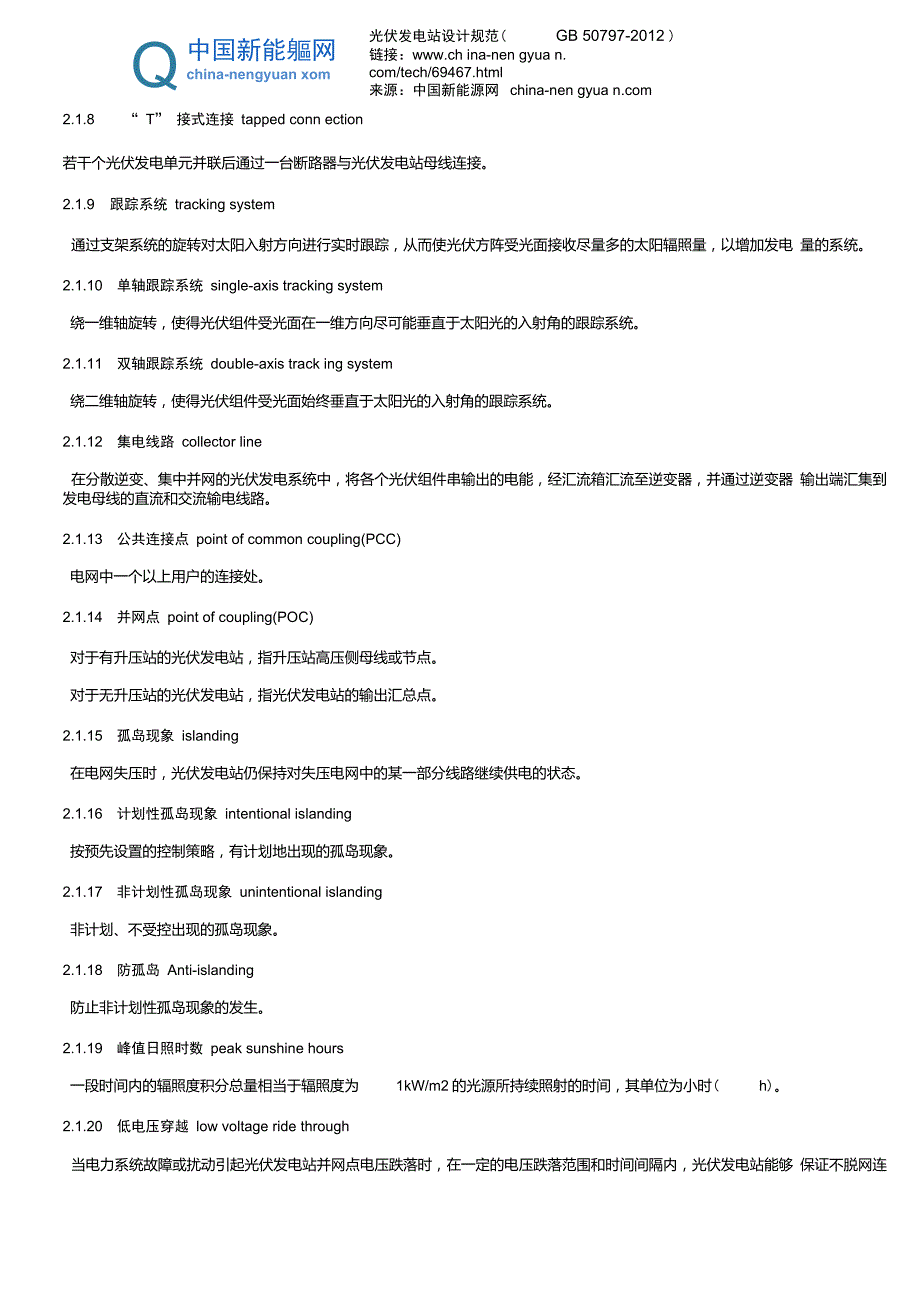

5、r station以光伏发电系统为主，包含各类建（构）筑物及检修、维护、生活等辅助设施在内的发电站。2.1.7 辐射式连接 radial connection各个光伏发电单元分别用断路器与发电站母线连接。2.1.8 “ T” 接式连接 tapped conn ection若干个光伏发电单元并联后通过一台断路器与光伏发电站母线连接。2.1.9 跟踪系统 tracking system通过支架系统的旋转对太阳入射方向进行实时跟踪，从而使光伏方阵受光面接收尽量多的太阳辐照量，以增加发电 量的系统。2.1.10 单轴跟踪系统 single-axis tracking system绕一维轴旋转，使得光伏
6、组件受光面在一维方向尽可能垂直于太阳光的入射角的跟踪系统。2.1.11 双轴跟踪系统 double-axis track ing system绕二维轴旋转，使得光伏组件受光面始终垂直于太阳光的入射角的跟踪系统。2.1.12 集电线路 collector line在分散逆变、集中并网的光伏发电系统中，将各个光伏组件串输出的电能，经汇流箱汇流至逆变器，并通过逆变器 输出端汇集到发电母线的直流和交流输电线路。2.1.13 公共连接点 point of common coupling(PCC)电网中一个以上用户的连接处。2.1.14 并网点 point of coupling(POC)对于有升压站的光
7、伏发电站，指升压站高压侧母线或节点。对于无升压站的光伏发电站，指光伏发电站的输出汇总点。2.1.15 孤岛现象 islanding在电网失压时，光伏发电站仍保持对失压电网中的某一部分线路继续供电的状态。2.1.16 计划性孤岛现象 intentional islanding按预先设置的控制策略，有计划地出现的孤岛现象。2.1.17 非计划性孤岛现象 unintentional islanding非计划、不受控出现的孤岛现象。2.1.18 防孤岛 Anti-islanding防止非计划性孤岛现象的发生。2.1.19 峰值日照时数 peak sunshine hours一段时间内的辐照度积分总量相

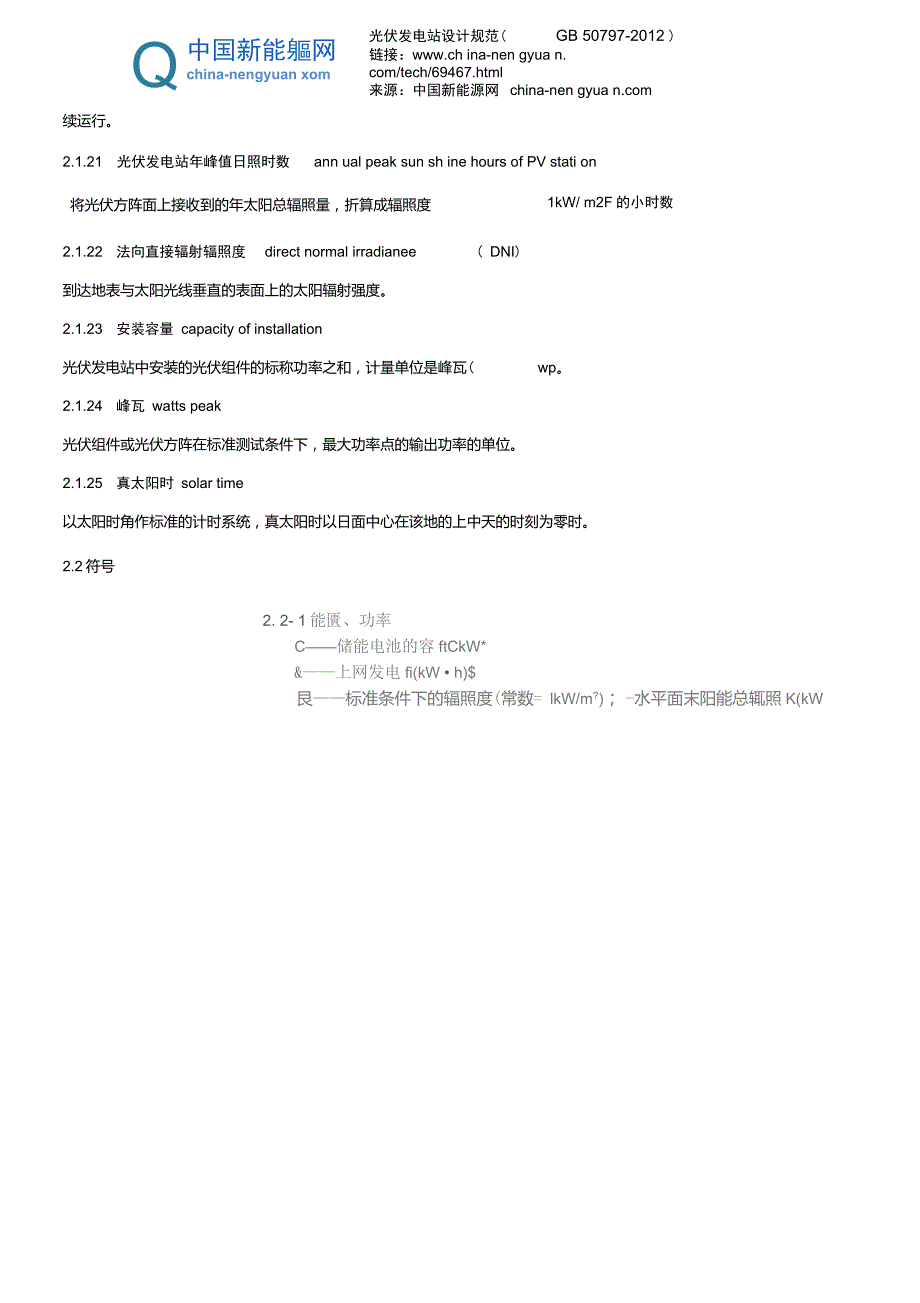

8、当于辐照度为1kW/m2的光源所持续照射的时间，其单位为小时(h)。2.1.20 低电压穿越 low voltage ride through当电力系统故障或扰动引起光伏发电站并网点电压跌落时，在一定的电压跌落范围和时间间隔内，光伏发电站能够 保证不脱网连续运行。2.1.21 光伏发电站年峰值日照时数ann ual peak sun sh ine hours of PV stati on1kW/ m2F的小时数。将光伏方阵面上接收到的年太阳总辐照量，折算成辐照度光伏发电站设计规范(GB 50797-2012 )链接：www.ch ina-nen gyua n. com/tech/69467.h
9、tml来源：中国新能源网china-nen gyua 中国新能軀网china-nengyuan xom2.1.22 法向直接辐射辐照度direct normal irradianee( DNI)到达地表与太阳光线垂直的表面上的太阳辐射强度。2.1.23 安装容量 capacity of installation光伏发电站中安装的光伏组件的标称功率之和，计量单位是峰瓦(wp。2.1.24 峰瓦 watts peak光伏组件或光伏方阵在标准测试条件下，最大功率点的输出功率的单位。2.1.25 真太阳时 solar time以太阳时角作标准的计时系统，真太阳时以日面中心在该地的上中天的时刻为零时。2
10、2符号2. 2- 1能匱、功率C储能电池的容ftCkW*&上网发电fi(kW h)$艮标准条件下的辐照度(常数= lkW/m?)； -水平面末阳能总辄照K(kW光伏发电站设计规范(GB 50797-2012 )链接：www.ch ina-nen gyua n. com/tech/69467.html来源：中国新能源网china-nen gyua G中国新能軀网China-nengyuan xom 绍件安装容量(kWp；Po平肉电负荷容量(kW)tQ光伏阵列倾斛面年总辐2.2.2 电压5光伏发电站并网点的电网标称屯压(kV)；逆变嚣允许的最大直淤输人电压逆变器MPPT电压最大值IV”唤计逆变器
11、MPPT电压址小值fVhJ光伏组杵的开路电压Vp,光伏电池组件的工作电压(V)。2. 2.3温度、时同D最栓无日照期间用电时数Ch);Tp光伏阵列倾斜面年释值H照时数(h) 1畫光伏组件工作条件下的极限低温(匸”I1-光伏纽件工作条件下的极眼高制(花)。人2. 4无挝钢系数F储能电池放电效率的楼圧系数(通常取K05)；K踪合效率系数+K“一包持逆变器等交流回路的损耘率通常为78) ?K.光伏组件的开路电压温度系数：K：-光伏组件的工作电压温度条数匸N光伏组件的串联数取整)ju储能电池的放电深虞(取0.5a时2.2.5结构系数500100年一iB的高水D0他年一退的爲水f滞）位 X K；式中*K
12、光伏组件的开路电压温度系数：K：光伏组件的工件电压温度系数,N光伏组件的串联数(N取幣X(光伏组件工作条件下的扱限低温r光伏组件工作条件下的扱限髙温V 逆变器允许的最大直淹辅人电压(升逆变器MPPT电压最大匕e命一 逆变器MPPT电压厳小值VV -光伏组件的开路电HC(6.8. 5)式中S荷载效应组合的设计值：C结构构件达到正常便用要求斯规定的变形限佰.6.8.6在抗震设防地区，支架应进行抗震验算。6.8.7支架的荷载和荷载效应计算应符合下列规定：1风荷载、雪荷载和温度荷载应按现行国家标准建筑结构荷载规范GB 50009中25年一遇的荷载数值取值。地面和楼顶支架风荷载的体型系数取1.3。建筑
13、物立面安装的支架风荷载的确定应符合现行国家标准建筑结构荷载规范GB 50009的要求。2无地震作用效应组合时，荷载效应组合的设计值应按下式计算：5 = XgSgk +人叭S誠+片WS痕+片贴民K (6. 8.7-1) 式中*S荷载效应组合的设计值；此永久荷载分项系数；Sck水久荷载效应标准值t一凤荷载效应标准值JS.K雪荷载效应标准侑审Sk温度作用掠准值效应Fy八人、儿一风荷载、雪荷载和温度作用的分项寒數，取i.4f仇 W风荷载.希荷载和温度作用的组合值系数我3无地震作用效应组合时，位移计算采用的各荷载分项系数均应取1.0 ;承载力计算时，无地震作用荷载组合值系数应符合表6.8.7-1的规定。
14、表6. 8.7-1 无地震作用组合荷载组合值系数荷载组合Tw永久荷载、风荷载和温度作用L 00. 6永久荷载、雪荷载和温度作用L 00, 6永久荷载、温度作用和风荷载6 6L 0永久荷载、温度作用和雪荷载0. 6L 04有地震作用效应组合时，荷载效应组合的设计值应按下式计算:S =+ 7EhSEhK 斗儿趴c +（6. 8, 7-2）式中：s-荷載效应和地it作;Il效应组合的设计值f水平地健作用分项系数=SEhK水平她離作用标准值效应*亿风荷戟的组合值系数，应取附P温度作用的组合值系数，应取乩囂5有地震作用效应组合时，位移计算采用的各荷载分项系数均应取1.0 ;承载力计算时，有地震作用组合的
15、荷载分项系数应符合表6.8.7-2的规定。表6. 8. 7-2有地穰件用组合荷载分项系数荷载组合/Eh7w7t永久荷载和水平地震柞用L 21. 3永久荷载、水平地震作用、风荷载及温度作用1, 2L 3L 41.4 1注：1YG当永久荷载效应对结构承载力有利时，应取1.0;2表中“一”号表示组合中不考虑该项荷载或作用效应。6支架设计时，应对施工检修荷载进行验算，并应符合下列规定：1）施工检修荷载宜取1kN,也可按实际荷载取用并作用于支架最不利位置；2 ）进行支架构件承载力验算时，荷载组合应取永久荷载和施工检修荷载，永久荷载的分项系数取1.2，施工或检修荷载的分项系数取1.4;3 ）进行支架构件位
16、移验算时，荷载组合应取永久荷载和施工检修荷载，分项系数均应取1.0。6.8.8钢支架及构件的变形应符合下列规定：1风荷载取标准值或在地震作用下，支架的柱顶位移不应大于柱高的1/60。2受弯构件的挠度容许值不应超过表6.8.8的规定。表6.8.8受弯构件的挠度容许值受弯构件挠度容许值主梁L/25O!次粱无边框光伏组件L/250,其他L/200注：L为受弯构件的跨度。对悬臂梁，L为悬伸长度的2倍。6.8.9钢支架的构造应符合下列规定:光伏发电站设计规范(GB 50797-2012 )链接：www.ch ina-nen gyua n. com/tech/69467.html来源：中国新能源网chin
17、a-nen gyua Q中国新能軀网china-nengyuan xom1用于次梁的板厚不宜小于1.5mm,用于主梁和柱的板厚不宜小于2.5mm,当有可靠依据时板厚可取2mm2受压和受拉构件的长细比限值应符合表6.8.9的规定。表氐&9 受压和受拉构件的长细比限值构件类别容许长细比受压构件主要承重构件180其他构件、支撑等1220受拉构件主要构件350柱间支撑300其他支撐1400注：对承受静荷载的结构，可仅计算受拉构件在竖向平面内的长细比。6.8.10支架的防腐应符合下列要求：1支架在构造上应便于检查和清刷。2钢支架防腐宜采用热镀浸锌，镀锌层平均厚度不应小于55卩m。3当铝合金材料与除不锈钢以外的其他金属
