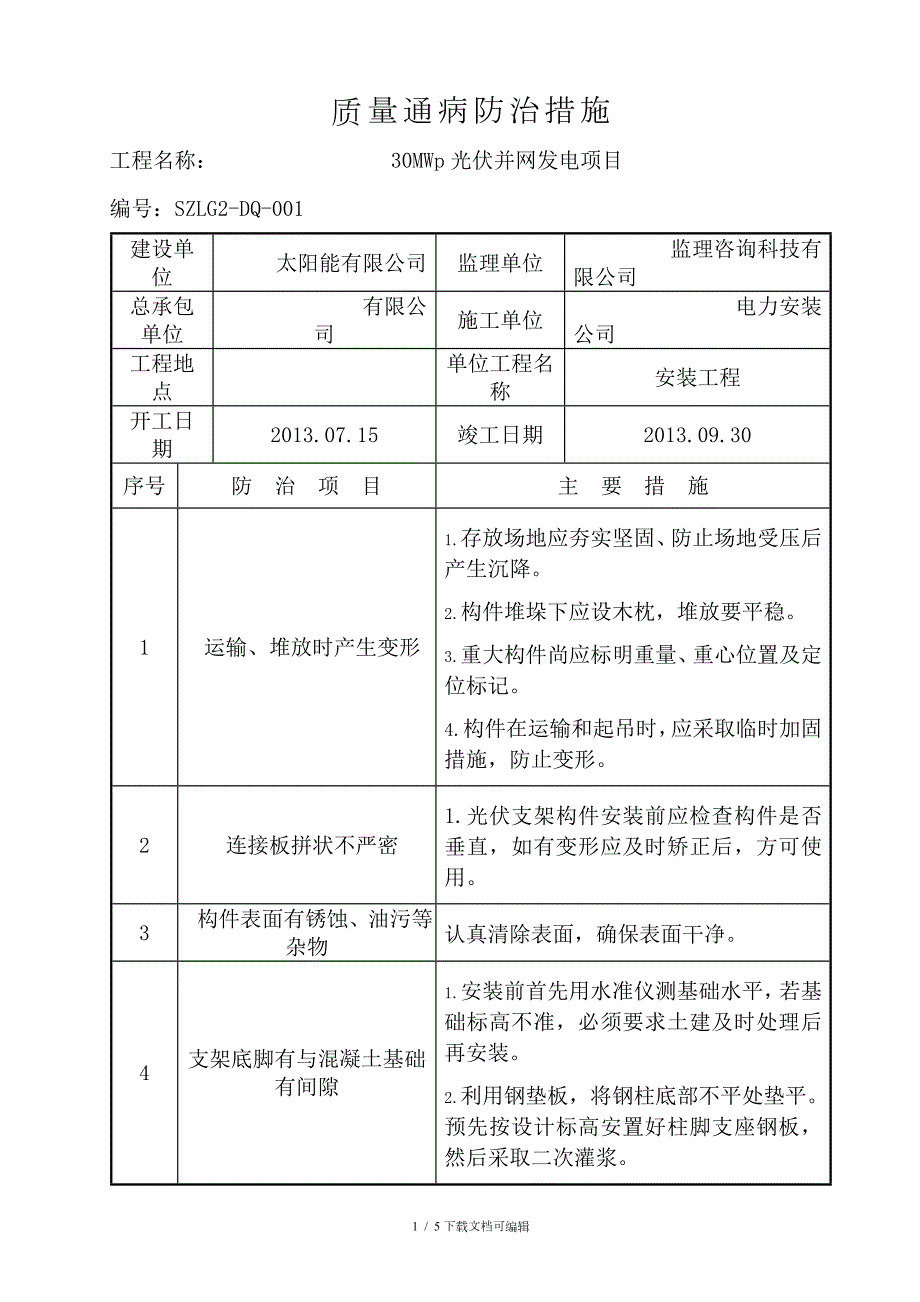

1、质量通病防治措施工程名称: 30MWp光伏并网发电项目 编号:SZLG2-DQ-001 建设单位 太阳能有限公司监理单位 监理咨询科技有限公司总承包单位 有限公司施工单位 电力安装公司工程地点 单位工程名称安装工程开工日期2013.07.15竣工日期2013.09.30序号防 治 项 目主 要 措 施1 运输、堆放时产生变形1. 存放场地应夯实坚固、防止场地受压后产生沉降。2. 构件堆垛下应设木枕,堆放要平稳。3. 重大构件尚应标明重量、重心位置及定位标记。4. 构件在运输和起吊时,应采取临时加固措施,防止变形。 2 连接板拼状不严密1.光伏支架构件安装前应检查构件是否垂直,如有变形应及时矫正

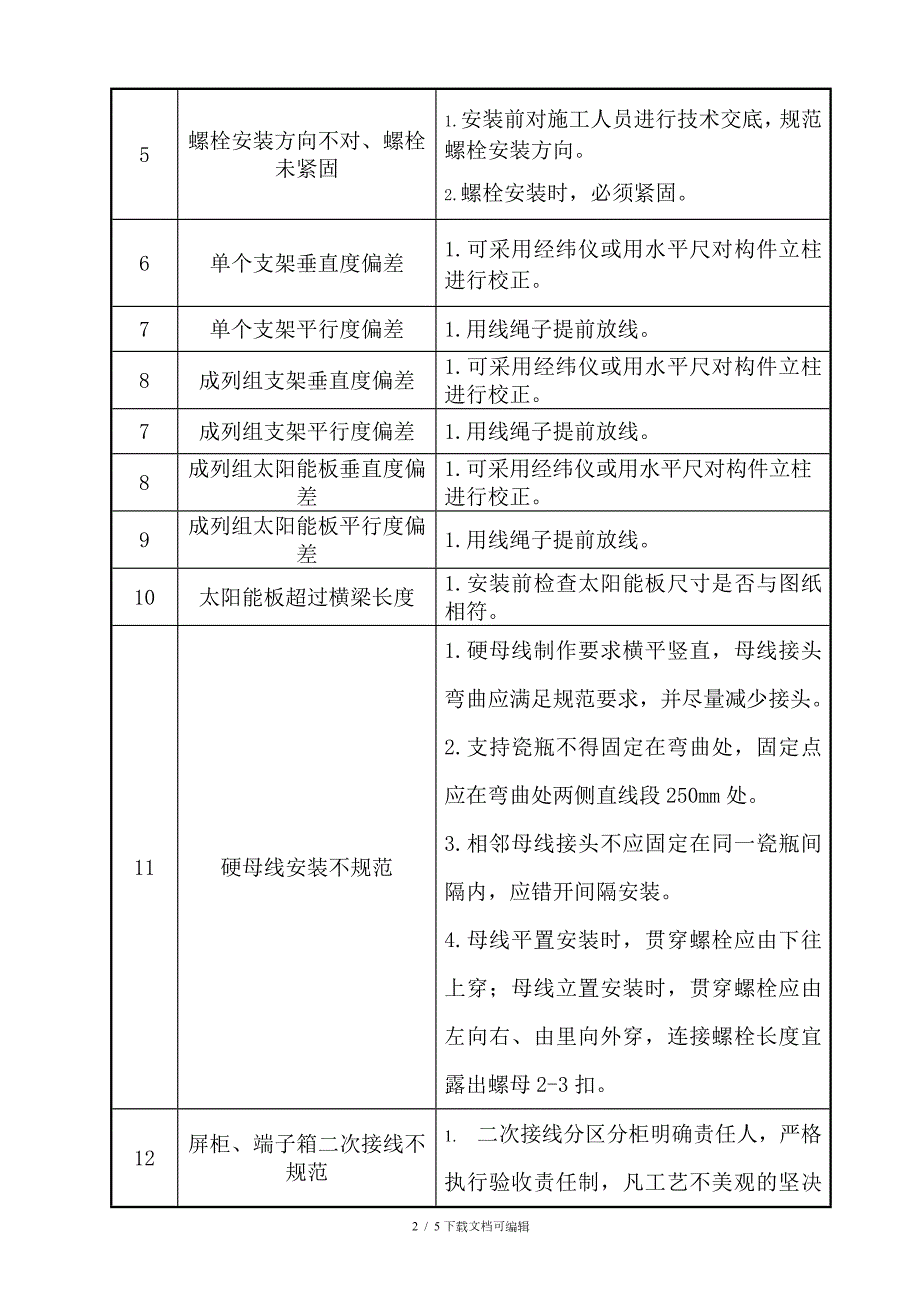

2、后,方可使用。3 构件表面有锈蚀、油污等杂物认真清除表面,确保表面干净。4支架底脚有与混凝土基础有间隙1. 安装前首先用水准仪测基础水平,若基础标高不准,必须要求土建及时处理后再安装。2. 利用钢垫板,将钢柱底部不平处垫平。预先按设计标高安置好柱脚支座钢板,然后采取二次灌浆。5螺栓安装方向不对、螺栓未紧固1. 安装前对施工人员进行技术交底,规范螺栓安装方向。2. 螺栓安装时,必须紧固。6单个支架垂直度偏差1.可采用经纬仪或用水平尺对构件立柱进行校正。7单个支架平行度偏差1.用线绳子提前放线。8成列组支架垂直度偏差1.可采用经纬仪或用水平尺对构件立柱进行校正。7成列组支架平行度偏差1.用线绳子提

3、前放线。8成列组太阳能板垂直度偏差1.可采用经纬仪或用水平尺对构件立柱进行校正。9成列组太阳能板平行度偏差1.用线绳子提前放线。10太阳能板超过横梁长度1.安装前检查太阳能板尺寸是否与图纸相符。11硬母线安装不规范1.硬母线制作要求横平竖直,母线接头弯曲应满足规范要求,并尽量减少接头。2.支持瓷瓶不得固定在弯曲处,固定点应在弯曲处两侧直线段250mm处。3.相邻母线接头不应固定在同一瓷瓶间隔内,应错开间隔安装。4.母线平置安装时,贯穿螺栓应由下往上穿;母线立置安装时,贯穿螺栓应由左向右、由里向外穿,连接螺栓长度宜露出螺母2-3扣。12屏柜、端子箱二次接线不规范1. 二次接线分区分柜明确责任人,

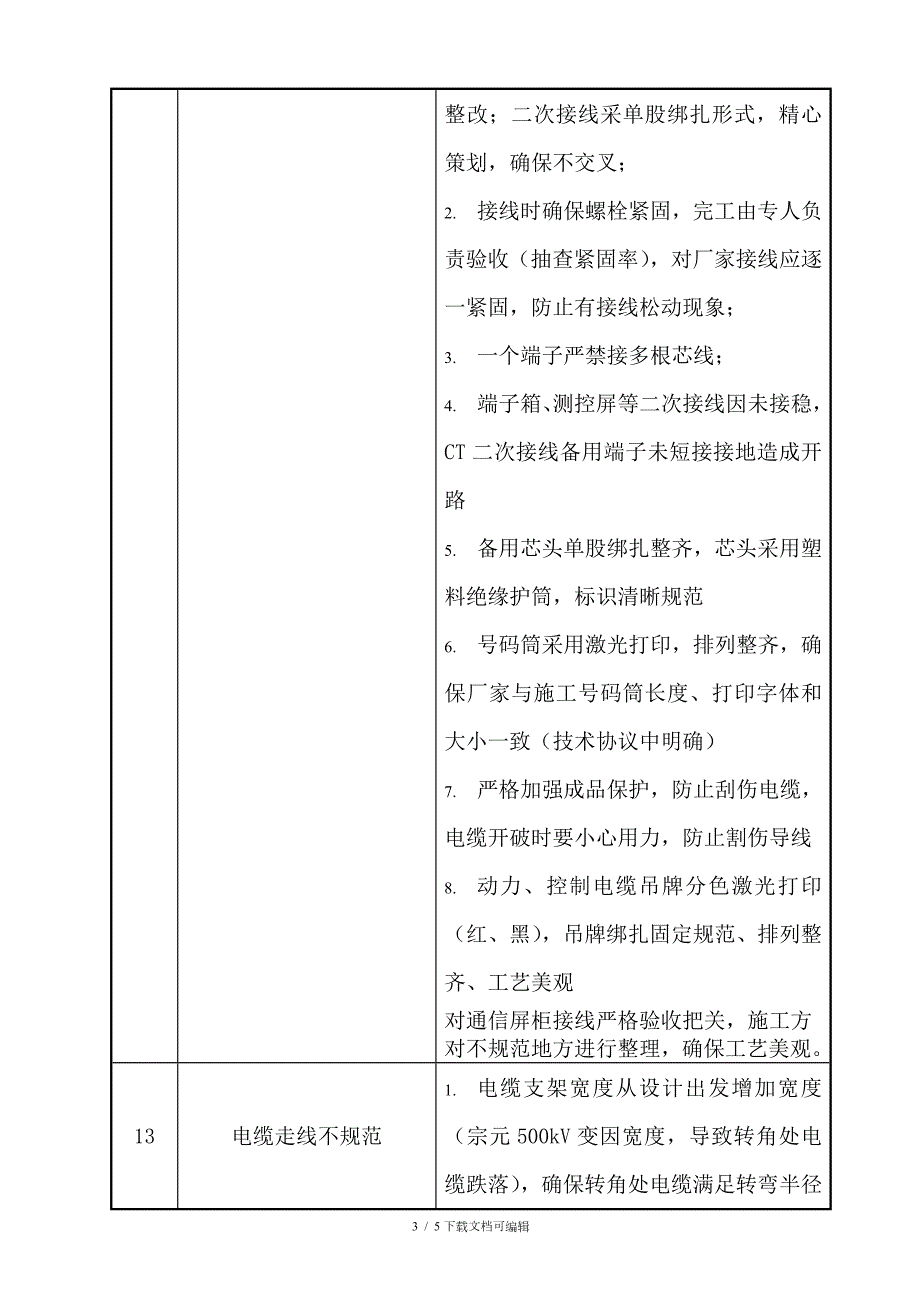

4、严格执行验收责任制,凡工艺不美观的坚决整改;二次接线采单股绑扎形式,精心策划,确保不交叉;2. 接线时确保螺栓紧固,完工由专人负责验收(抽查紧固率),对厂家接线应逐一紧固,防止有接线松动现象; 3. 一个端子严禁接多根芯线;4. 端子箱、测控屏等二次接线因未接稳,CT二次接线备用端子未短接接地造成开路5. 备用芯头单股绑扎整齐,芯头采用塑料绝缘护筒,标识清晰规范6. 号码筒采用激光打印,排列整齐,确保厂家与施工号码筒长度、打印字体和大小一致(技术协议中明确)7. 严格加强成品保护,防止刮伤电缆,电缆开破时要小心用力,防止割伤导线8. 动力、控制电缆吊牌分色激光打印(红、黑),吊牌绑扎固定规范、

5、排列整齐、工艺美观对通信屏柜接线严格验收把关,施工方对不规范地方进行整理,确保工艺美观。13电缆走线不规范1. 电缆支架宽度从设计出发增加宽度(宗元500kV变因宽度,导致转角处电缆跌落),确保转角处电缆满足转弯半径要求,走线圆滑美观。放电缆前,精心策划,确保走线不交叉。2. 重点注重室内外接处、电缆沟交叉处、电缆夹层处等电缆施放,确保不交叉,顺直美观,绑扎牢靠,分类排放,电缆沟交叉处特制转弯托架3. 高频保护电缆敷设采用绝缘铜排等电位接地,严禁直接与主网连接或二点以上接地4. 按省公司反措要求,在设计时就应明确动力、控制电缆分开5. 优化入口位置,从保护小室的侧面进入6. 明确厂家配套的联系

6、电缆由施工单位敷设安装,设计院在电缆敷设要求开列安装工作量(包括敷管等)。14孔洞封堵(防火涂料)1. 备用屏柜孔洞用镀锌铁板铆固,备用穿墙套管、防火墙扩建预留管等用橡皮泥封堵,屏柜孔洞用设不锈钢框固定封堵,设备二次电缆备用管用专用套筒封堵;防火涂料一定要涂刷均匀,不遗漏;采用成品保护措施,防止对电缆、地面等造成二次污染15通信一条线路的两套保护的光电转换装置的应组不同的柜,同时其相应的通信电源也应从不同的母线段取得。161. 电抗器瓷瓶基座1. 电抗器、穿墙套管等基座采用非导瓷材料或设明显断开点;172. 电容器网门使用导磁材料且没有断开点,网门接地成闭合回路电容器网门采用非导磁材料或设有明显断开点,与主网二点接地。18设备接地不规范1. 搭接长度必须符合设计规范。2. 接地扁铁必须刷防腐漆。施工项目部总工: 年 月 日 施工项目部经理: 年 月 日(学习的目的是增长知识,提高能力,相信一分耕耘一分收获,努力就一定可以获得应有的回报)5 / 5下载文档可编辑
