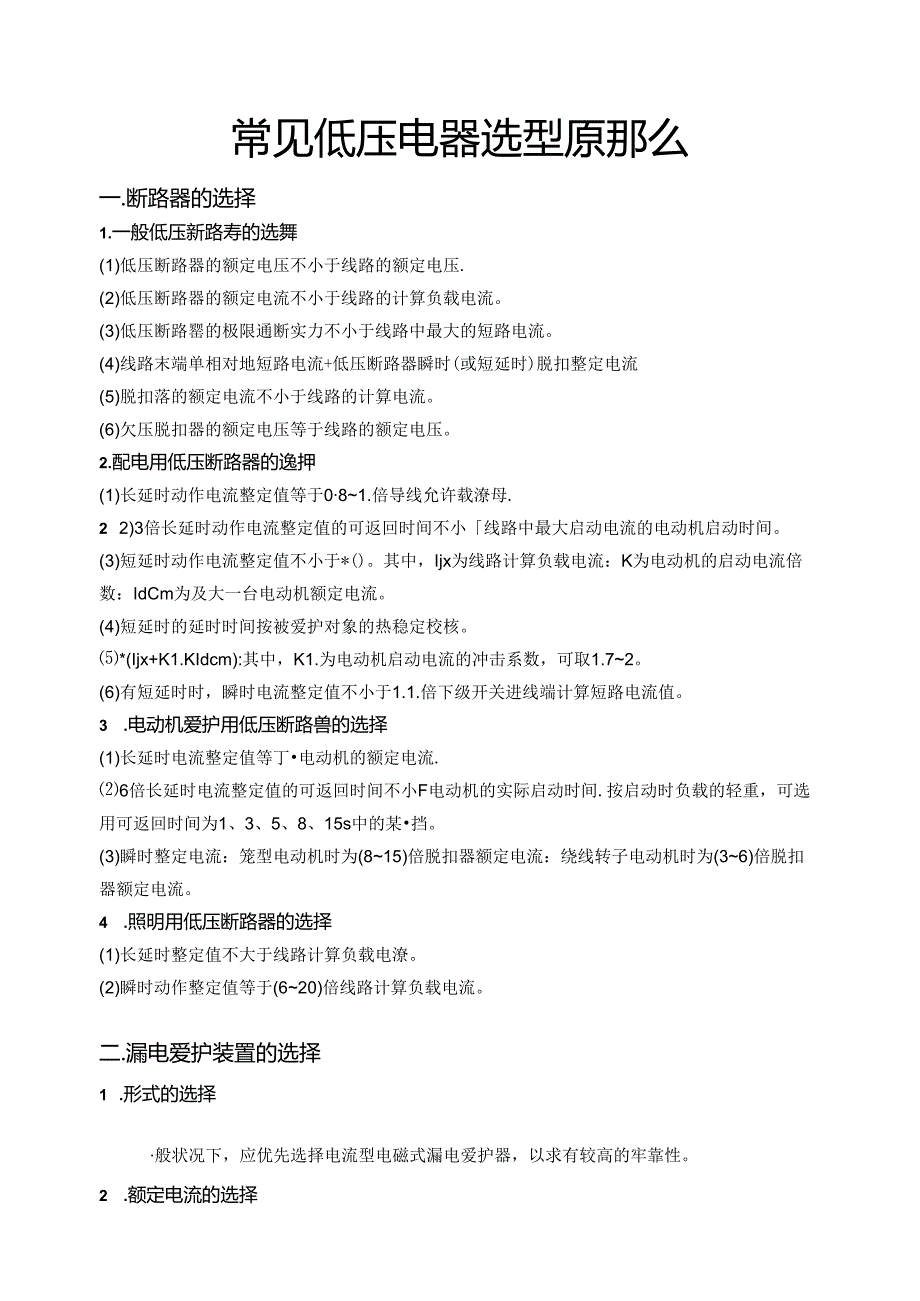

1、常见低压电器选型原那么一.断路器的选择1.一般低压新路寿的选舞(1)低压断路器的额定电压不小于线路的额定电压.(2)低压断路器的额定电流不小于线路的计算负载电流。(3)低压断路罂的极限通断实力不小于线路中最大的短路电流。(4)线路末端单相对地短路电流+低压断路器瞬时(或短延时)脱扣整定电流(5)脱扣落的额定电流不小于线路的计算电流。(6)欠压脱扣器的额定电压等于线路的额定电压。2.配电用低压断路器的逸押(1)长延时动作电流整定值等于081.倍导线允许载潦母.2 2)3倍长延时动作电流整定值的可返回时间不小线路中最大启动电流的电动机启动时间。(3)短延时动作电流整定值不小于*()。其中，Ijx为

2、线路计算负载电流：K为电动机的启动电流倍数：IdCm为及大一台电动机额定电流。(4)短延时的延时时间按被爱护对象的热稳定校核。*(Ijx+K1.KIdcm):其中，K1.为电动机启动电流的冲击系数，可取1.72。(6)有短延时时，瞬时电流整定值不小于1.1.倍下级开关进线端计算短路电流值。3 .电动机爱护用低压断路兽的选择(1)长延时电流整定值等丁电动机的额定电流.6倍长延时电流整定值的可返回时间不小F电动机的实际启动时间.按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某挡。(3)瞬时整定电流：笼型电动机时为(815)倍脱扣器额定电流：绕线转子电动机时为(36)倍脱扣器额定电

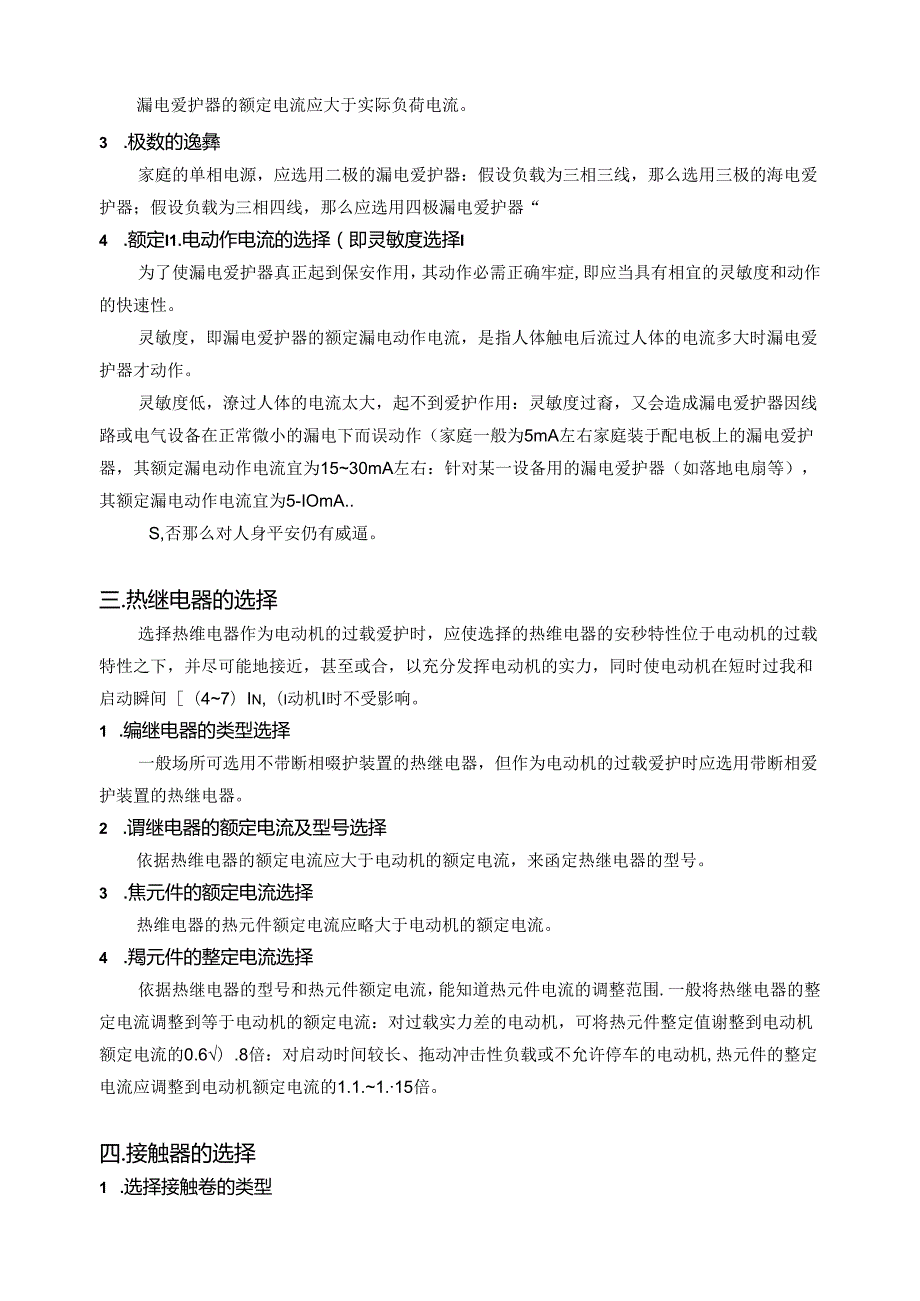

3、流。4 .照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电潦。(2)瞬时动作整定值等于(620)倍线路计算负载电流。二.漏电爱护装置的选择1 .形式的选择般状况下，应优先选择电流型电磁式漏电爱护器，以求有较高的牢靠性。2 .额定电流的选择漏电爱护器的额定电流应大于实际负荷电流。3 .极数的逸彝家庭的单相电源，应选用二极的漏电爱护器：假设负载为三相三线，那么选用三极的海电爱护器；假设负载为三相四线，那么应选用四极漏电爱护器“4 .额定I1.电动作电流的选择（即灵敏度选择I为了使漏电爱护器真正起到保安作用，其动作必需正确牢症,即应当具有相宜的灵敏度和动作的快速性。灵敏度，即漏电爱护器的

4、额定漏电动作电流，是指人体触电后流过人体的电流多大时漏电爱护器才动作。灵敏度低，潦过人体的电流太大，起不到爱护作用：灵敏度过裔，又会造成漏电爱护器因线路或电气设备在正常微小的漏电下而误动作（家庭一般为5mA左右家庭装于配电板上的漏电爱护器，其额定漏电动作电流宜为1530mA左右：针对某一设备用的漏电爱护器（如落地电扇等），其额定漏电动作电流宜为5-IOmA.S,否那么对人身平安仍有威逼。三.热继电器的选择选择热维电器作为电动机的过载爱护时，应使选择的热维电器的安秒特性位于电动机的过载特性之下，并尽可能地接近，甚至或合，以充分发挥电动机的实力，同时使电动机在短时过我和启动瞬间（47）In,（i动

5、机I时不受影响。1 .编继电器的类型选择一般场所可选用不带断相啜护装置的热继电器，但作为电动机的过载爱护时应选用带断相爱护装置的热继电器。2 .谓继电器的额定电流及型号选择依据热维电器的额定电流应大于电动机的额定电流，来函定热继电器的型号。3 .焦元件的额定电流选择热维电器的热元件额定电流应略大于电动机的额定电流。4 .羯元件的整定电流选择依据热继电器的型号和热元件额定电流，能知道热元件电流的调整范围.一般将热继电器的整定电流调整到等于电动机的额定电流：对过载实力差的电动机，可将热元件整定值谢整到电动机额定电流的0.6）.8倍：对启动时间较长、拖动冲击性负载或不允许停车的电动机,热元件的整定电

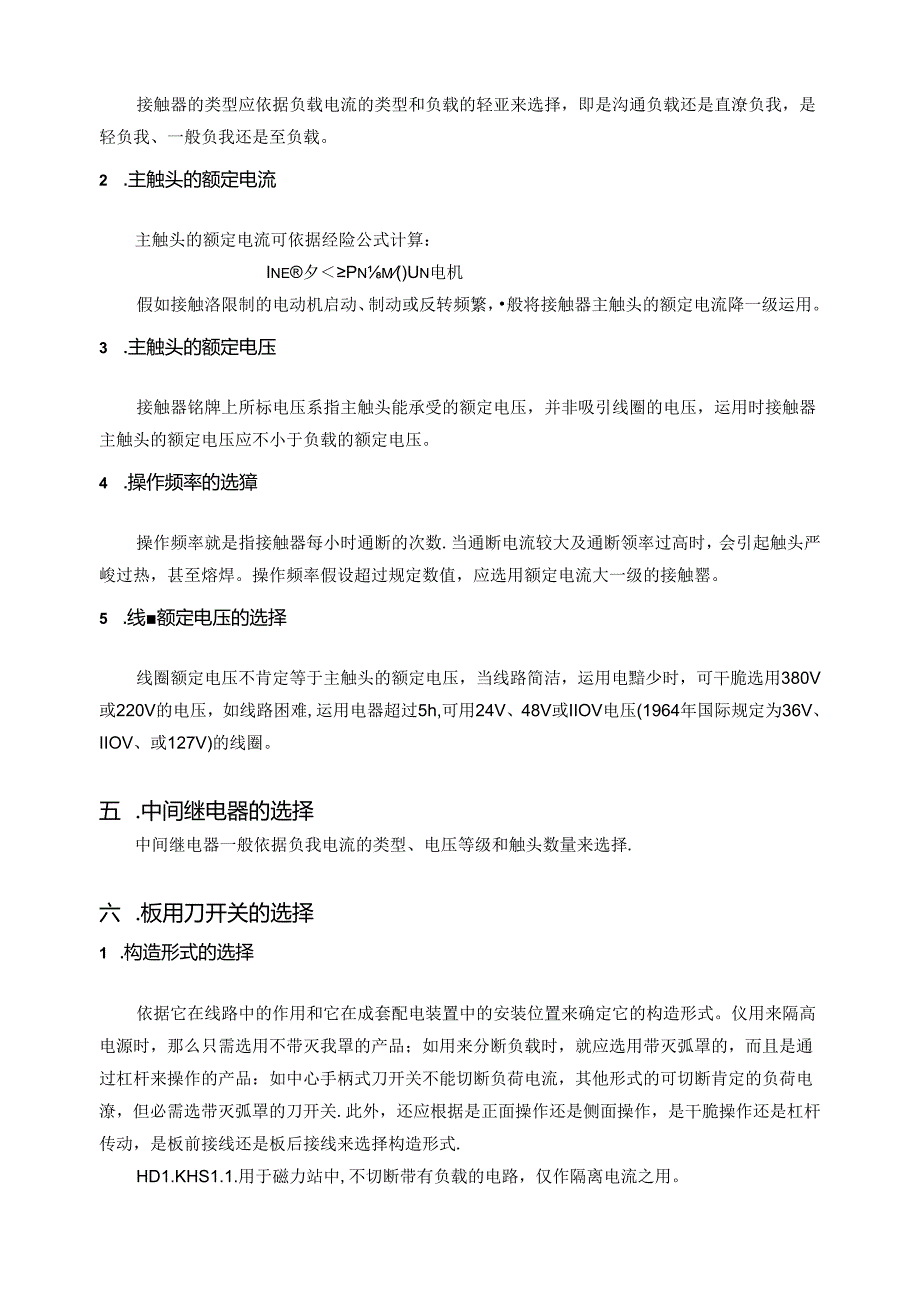

6、流应调整到电动机额定电流的1.1.1.15倍。四.接触器的选择1 .选择接触卷的类型接触器的类型应依据负载电流的类型和负载的轻亚来选择，即是沟通负载还是直潦负我，是轻负我、一般负我还是至负载。2 .主触头的额定电流主触头的额定电流可依据经险公式计算：Ine夕Pnm()Un电机假如接触洛限制的电动机启动、制动或反转频繁，般将接触器主触头的额定电流降一级运用。3 .主触头的额定电压接触器铭牌上所标电压系指主触头能承受的额定电压，并非吸引线圈的电压，运用时接触器主触头的额定电压应不小于负载的额定电压。4 .操作频率的选獐操作频率就是指接触器每小时通断的次数.当通断电流较大及通断领率过高时，会引起触头

7、严峻过热，甚至熔焊。操作频率假设超过规定数值，应选用额定电流大一级的接触罂。5 .线额定电压的选择线圈额定电压不肯定等于主触头的额定电压，当线路简洁，运用电黯少时，可干脆选用380V或220V的电压，如线路困难,运用电器超过5h,可用24V、48V或IIOV电压(1964年国际规定为36V、IIOV、或127V)的线圈。五 .中间继电器的选择中间继电器一般依据负我电流的类型、电压等级和触头数量来选择.六 .板用刀开关的选择1 .构造形式的选择依据它在线路中的作用和它在成套配电装置中的安装位置来确定它的构造形式。仪用来隔高电源时，那么只需选用不带灭我罩的产品；如用来分断负载时，就应选用带灭弧罩的

8、而且是通过杠杆来操作的产品：如中心手柄式刀开关不能切断负荷电流，其他形式的可切断肯定的负荷电潦，但必需选带灭弧罩的刀开关.此外，还应根据是正面操作还是侧面操作，是干脆操作还是杠杆传动，是板前接线还是板后接线来选择构造形式.HD1.KHS1.1.用于磁力站中,不切断带有负载的电路，仅作隔离电流之用。HDI2、HS12用于正面侧方操作前面修理的开美柜中，其中有灭弧装置的刀开关可以切断额定电流以下的负载电路。HDI3、HS13用于正面操作后面修理的开关柜中，其中有灭弧装置的刀开关可以切断额定电潦以下的负我电路.HDI4用于动力配电箱中，其中有灭弧装置的刀开关可以带负载操作。2 .额定电流的选算刀开

9、关的额定电流，一般应不小于所关断电路中的各个负载额定电流的总和。假设负教是电动机，就必需考虑电路中可能出现的最大短路峰值电流是否在该额定电潦等级所对应的电动稳定性峰值电流以下(当发生短路事故时，假如刀开关能通以某一最大短路电流，并不因其所产生的巨大电动力的作用而发生变形、损坏或触刀自动弹出的现象,那么这短跖峰值电流就是刀开关的电动稳定性峰值电流)。如有超过，就应中选用额定电流更大一级的刀开关。七.熔断器式刀开关的选择熔断器式刀开关除应按运用的电源电压和负载的额定电流选择外，还必需依据运用场合、操作方式、修理方式等选用，要符合开关的形式特点。如前操作、前检修的熔断济式刀开关，中心均有供检修和更换

10、熔断器的门，主要供BD1.型开关板上安装“前操作、后检修的熔断罂式刀开关，主要供BS1.型开关板上安装。侧操作、前检修的熔断器式刀开关，可供封闭的动力配电箱运用。A.开启式负荷开关的选择1 .额定电压的选择。开启式负荷开关(胶盖瓷底刀开关或俗称胶木闸刀开关)用于照明电路时，可选用额定电压为220V或250V的二极开关:用电动机的干脆启动时,可选用额定电压为38。V或5(X)V的三极开关.2 .额定电流的选择用于照明电路时，开启式负荷开关的额定电流应等于或大于断开电路中各个负载额定电流的总和：假设负载是电动机，开关的额定电流应取电动机额定电流的三倍。也可按以卜表干脆来选择：HK系列开启式负荷开关

11、技术数据型号额定电流（八）极数额定电压(V)可限制电动机容量(kW)配用熔税规格线径(mm)成份(%)铅蜴悌152220302220HK1.6022209811153380303380603380IO2220152220HK2302220含铜量不少于99.9%153380303380603380九.封闭式负荷开关的选择1 .额定电流的选择：封闭式负荷开关(俗称铁壳开关)用于限制一般电热、照明电路时，开关的额定电流应不小于被限制电路中各个负我额定电流的总和。当用来限制电动机时，考虑到电动机的全压启动电潦为其额定电流的47倍,故开关的额定电流应为电动机额定电流的3倍，或依据下表来选择“封闭式负荷开

12、关可限制的电动机容量开关额定电流（八）200可限制的电动机容量(kV)2.84.5IO1428十.组合开关(俗称转换开关)的选择2 .用于照明或电战电炉组合开关的额定电潦应不小于被限制电路中各负载电流的总和。3 .用于电动机电路组合开关的额定电潦一般取电动机额定电潦的1.525倍.十一.熔断器的选择1 .络断等类型的选择应依据运用场合选择熔断器的类型。电网配电一般用刀型触头熔断器(如HD1.RTORT36系列)；电动机爱护一般用螺旋式熔断器：照明电路一般用圆筒帽形熔断器：爱护可控硅元件那么应选择半导体爱护用快速式熔断器，2 .熔断器规格的选择1)熔体额定电流的选择(1)对于变压错、电炉和照明等

13、负载,熔体的额定电流应略大于或等于负数电流。(2)对于输配电线路，熔体的额定电流应略大于或等于线路的平安电流。(3)在电动机回路中用作短路爱护时，应考虑电动机的启动条件，按电动机启动时间的长短来选齐熔体的额定电流。对启动时间不长的电动机，可按卜.式确定熔体的额定电流：INtft体=kt(2.53)式中Isc一一电动机的启动电流，单位：A对启动时间较长或启动常见的电动机，按下式确定熔体的额定电潦：IN络体=kt(.62)对于多台电动机供电的主干母线处的熔断罂的额定电流可按下式计算：1.n=()1.nemax+1.ne注:In熔断器的额定电流：ImC电动机的额定电流：ImemaX多台电动机容量最大

14、的一台电动机的额定电流；ZIme其余电动机的额定电流之和。电动机末端回路的爱护，选用aM型熔断器,熔断体的额定电潦In稍大于电动机的额定电流。(4)电容补偿柜主回路的爱护，如选用gG型熔断器，熔断体的额定电流In约等于线路计兑电流倍：如选用aM型熔断涔，熔断体的额定电流In约等线路电流的(5)线路上下级间的选择性爱护，上级熔断冷与下级熔断器的额定电流In的比等于或大于，就能满意防止发生越级动作而扩大故障停电范围的须要。(6)爱护半导体器件用熔断器，熔断器与半导体裾件串联，而熔断器熔体的额定电流用有效值表示，半导体器件的额定电流用正向平均电流表示，因此，应按卜式计算熔体的额定电流：1rnI.57

15、IrnIrn式中IRN表示半导体器件的正向平均电流。(7)降容运用在2(FC环境温度下,我们举荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件，如封闭程度空气流淌连接电缆尺寸(长度及截面)瞬时峰值等方面的改变：熔断体的电流承我实力试验是在2()。C环境温度下进展的,实际运用时受环境温度改变的影响。环境温度越高，熔断体的工作温度就越高，其寿命也就越短。相反，在较低的温度卜运行将延长熔断体的寿命。(8)在配电线路中，一般要求前一级熔体比后一级熔体的额定电潦大23倍，以防止发生越级动作而扩大故障停电范围。2)熔断器的选择(I)UNUNIiiW2时，每千瓦负荷所拓电容器的千

16、瓦数COS,COSICOS1COS1.COSICOS1COS1COSICOS1COS4-1COS1十三.变频罂(NIoI)的选择1 .恒转矩和风机水泵类选型区分，(1)恒转矩类：负载具有恒转矩特性，须要电机供应与速度根本无关的转矩转速特性，即在不同的转速时转矩不变。如起重机、输送带、台车、机床等。(2)风机、水泵类：负载具有在低速卜转矩减低的特性，以风机、泵类为代表的平方减转矩负载，在低速卜.负载转矩特别小，用变频落运转可到达节能的要求，比调整挡板、阀门可节能4O%5O%.但速度提高到工频以上时，所需功率急剧增加，有时超过电机、变频器的容量，所以不要轻易提高频率，此时请选用大容量的变频器。2

17、选用变频器规格时需留意的问题：一般情下，同规格的电动机匹配一样规格的变频器即可满意须要。但在某些状况下，用户要按实际状况选用变频器，这样才能使您的整个系统更加平安牢苑的工作。(1) N1.O1.系列通用变频罂是针对4极电机的电流值和各参数能满意运转进展设计制造的，当电机不是4极时(如8极、10极或多极)，就不能仅以电机的功率来选择变频器的容量，必需用电流来校核。(2)绕线电机与通用笼形电机相比，简洁发生谐波电流引起的过电流跳闸，所以应选择比通常容地稍大的变频器。对T压缩机、振动机等具有转矩波动的负载，以及像油压泵等具有峰值负荷的负数.假如依据电机的额定电流确定变频器的话，有可能发生因峰值电流

18、爱护动作等意外现象.因此，应检查工频运行时的电流波形，选用比其最大电流更大额定输出电流的变频器。(4)对于罗茨鼓风机多用于污水处理场的排气槽，因其输出压力根本肯定，转矩特性近似为恒转矩特性。在20%额定速度范围内，转矩特性不行调整。所以在选用变频器时，其额定容量的选择比电机额定功率大20%,速度调整在额定速度20%以上进展。(5)对于深井水泵中的电机具有特殊构造，与一样规格的通用电动机相比额定电流较大。选用变频器时，要使电动机的额定电流在变频器的额定电流以内(即考虑选用大一级的变频器)。(6)对丁转动惯量较大(如离心机)，须要较大的加速转矩，并且加速时间长。因此，为了使加速中变频器的过效爱护不

19、发生动作，应选择加速时电动机的电流在变嫉器额定电流以内。(7)当单台变频器带多台电机同时运行时，必需保证变频器的功率大于多台电机同时运行的总功率。(8)当单台变顽器带多台电机切换运行时，必需保证变频器的功率不小于投入运行电机的总功率。十四.沟通稳压器的选择1 .选型方法(1) 般状况下，沟通稳压器的负载功率因素(COS)为0.8时，即实际对外输出功率为额定容量的80%。(2)感性容性负载环境卜.，选型时还应考虑负载的启动电流较大，对植压有冲击影响,如何选型详细详见下表。选型平安运用系数负冢性质设备类型负较单元平安系数选择稳压济容出SBW系列SVC系列SBW系列SVC系列纯B1.件负我电阻丝、电

20、炉类设爵无要求1之负载功率性负载电悌、空调、电动机类设备设备数最少,每台功率大232倍负载功率Z3倍负软功率设备数里多，每台功率小2.5倍负领功率,容性负数微机机房、播送电视等设备数依少，每台功率大222倍负软功率次备致kt多，每台功率小擦合性负我工厂、宾馆总配电及家具电器照明等以最大塔性负栽来确定搏性负载的2倍加其它负载垓性负载的3倍加其它负载2倍感性负战功率+其它负我3倍感性负我功率+其它负找注：选用的稳压器容量(kVA)=负载功率(kV)X平安系数十五.额定剩余动作电流(漏电动作电流)An的选择1 .领定剩余动作电流In的选獐单机配用时IUA4I:分支路配用时1.mx同时还要满意最大台电

21、动机运行时1.n41x(此IX按电动机运行时的值取)：主干线或全网配用时I,x以上各式中：In-一额定婀余动作电流mA：Ix线路或电动机实测或是经验值的泄漏电流mA.2 .薮定剩余不动作电流IAno的值，1.nO=I/2I113 .剩余电流淌作继电器IAn的值I目前剩余电流淌作继电器(E1.1.磁式)1.、.n的值有10Om3、200mA和50OnM几种。能引燃起火的电弧电流通常在50OmA以上。单就预防电气火灾而言，取IAn为500mA,1.,为25OmA为宜。4 .级间爱护悔作的动作电流和动作时间：动作电流和动作时间的选择应考虑上下级爱护的协调协作。从选择性、牢靠性动身,按分级爱护，下级与

22、上级应有选择性的原那么来设计动作电潦和动作时间应符合以下规定：(i)1.nK1.n2(2) UAtFD式中：1.n1.上一级的额定剩余动作电流mA；下一级的额定剩余动作电流mA；K-牢靠系数取2；If一上一级的可反回时间S：Ifd一下一级的可反回时间S.在正常状况下，按上述式了,选择各级剩余动作电流和动作时间，般不会引起误动作。十六.高原地区低压电器设备及低压熔断器的选择1 .低压电器设备依据科研部门的调查探讨，对于现有一般型低压电器在高原地区的运用如E：(1)温度。现有的一般低压电器产品，运用于高原地区时其动、静触头，导电体以及线阳等局部的温升随海拔高度的增加而递增，其温升递增率为海拔每上升

23、100m,温升增加O1.oc,但大多数产品均小于。C。而i原地区气温随海拔的增加而降低，其递减率为海拔每上升100m,气温降低。C.所以气温降低足筋补偿由海拔上升对电器温升的影响,因此低压电器的额定电流值可以保持不变.对连续工作的发热址大的电器，可适当降低电流等级运用。（2）绝缘耐乐。由于般型低压电器在海拔2500m时仍有60%的耐压裕度，而且遹过国产常用的继电器与转换开关等的试验说明，在海拔40Oom及以下地区，均可在其额定电压下正常运行。（3）动作特性。海拔上升时双金属片热维电涔和熔断曙的动作特性有少许改变，但在海拔4000m以下时，均在其技术条件规定的特性曲线带范囹内。国产常用热继电；S

24、的动作稳定性较好，其动作时间随海拔上升有显著缩短，依据不同的型号，分别为正常动作时间的40%7（）%.但可在现场调整电潦整定值，使其动作特性满意耍求。2 .低压饵断卷经过探讨,发觉对于熔断器来说，通过对其非线性的环境温度对时间-电流特性曲线探讨说明,熔体的载流实力在同样的较小的过效电流倍数状况下（即轻过裁），熔断时间随环境温度减小而增加。在20%以卜.时，改变的程度那么更大：而在同样的较大的过载电流倍数状况卜.（即短路爱护时），熔断时间随环境温度的改变可不作考虑。因此，在高原地区运用熔断器开关作为配电战路的过栽与短路爱护时，其上下级之间的选择性应特殊加以考虑。在采纳低压断路器时，应留有肯定的余

25、量。由此可见，熔断器与断路器比拟时，其在高原的运用环境下牢靠性和爱护特性更为志向.十七.二极和四极开关中N极型式的选用1 .电源进线开关中性线的隔离不是为了防三相回路内中性线过流或这种过流引起的人身电击危急，而是为了消退沿中性线导入的故障电位对电气检修人员的电击危急。2 .为削减三相回路“断零”事故的发生，应尽量防止在中性线上装设不必要的开关触头，即在保证电气检修平安条件下，尽量少装用四极开关。3 .不管建筑物内有无总等电位联结,TT系统电源进线开关应实现中性线和相线的同时隔离，但对丁有总等电位联结的TN-S系统和TN-C-S系统建筑物电气装置无此须要。4 .TT系统内的RCD（剩余电流淌作爱

26、护装置）应能同时断开相线和中性线，以防发生两个故障时引起电击事故，但对于TN系统内的RCD没有此要求。5 .不管为何种接地系统，单相电源进线开关都应能同时断开相线和中性线。（四）时间维电器的选用对于延时要求不高的场合，一股选用电磁阻尼式或空气阻尼式时间继电器；财延时要求较裔的，可选用电动机式或电子式时间继电器.对于电底阻尼式和空气阻尼式时间维电器，其战圈电流种类和电压等级应与限制电路一样；对于电动机式和电子式时间继电器，其电源的电流种类和电压等级应与限制电路一样。按限制电路要求选择通电延时型或断电延时型以及触头廷时型式（跄延时闭合还是廷时断开）和数量.设终考虑操作频率是否符合要求四、热维电器I.JR20系列热继电器JR20系列热继电器是一种双金M片式热继电器，在电力战路中用于长期或连续工作的一般沟通电动机的过我爱护，并且能在三相电流产咬不平衡时起爱护作用。JR20系列热维电器的何造为立体布置，一层为构造,另一层为主电路，前者包括整定电流调整凸轮、动作脱扣指示、复位按钮及断开检查按钮.JR20系列热继电器的规格、整定电流范围见衣1.-34.JR20系列热继电器的动作特性及温度补偿性能见表1-35,JR20系列热继电器的双位性悭见表1-36,
