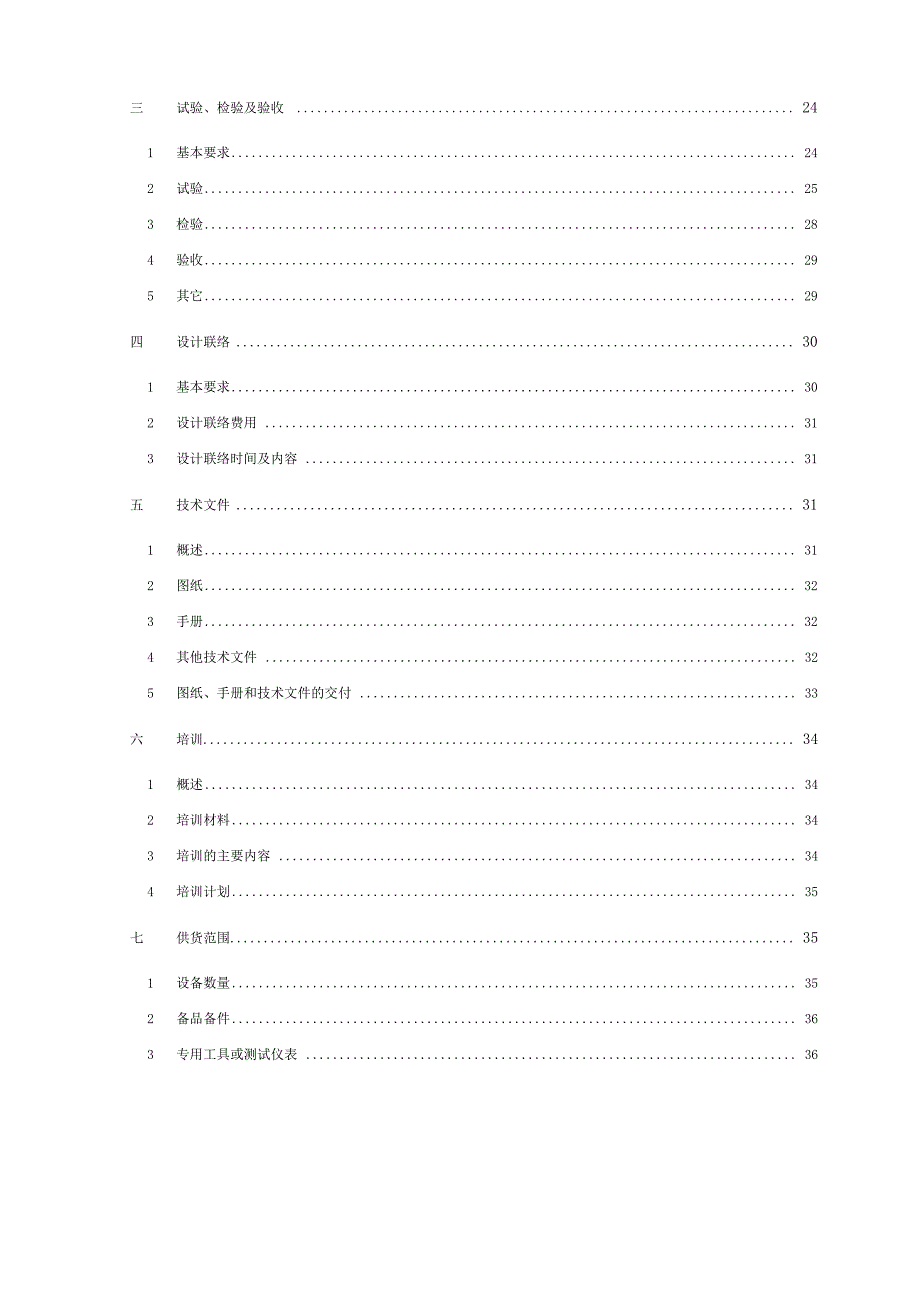

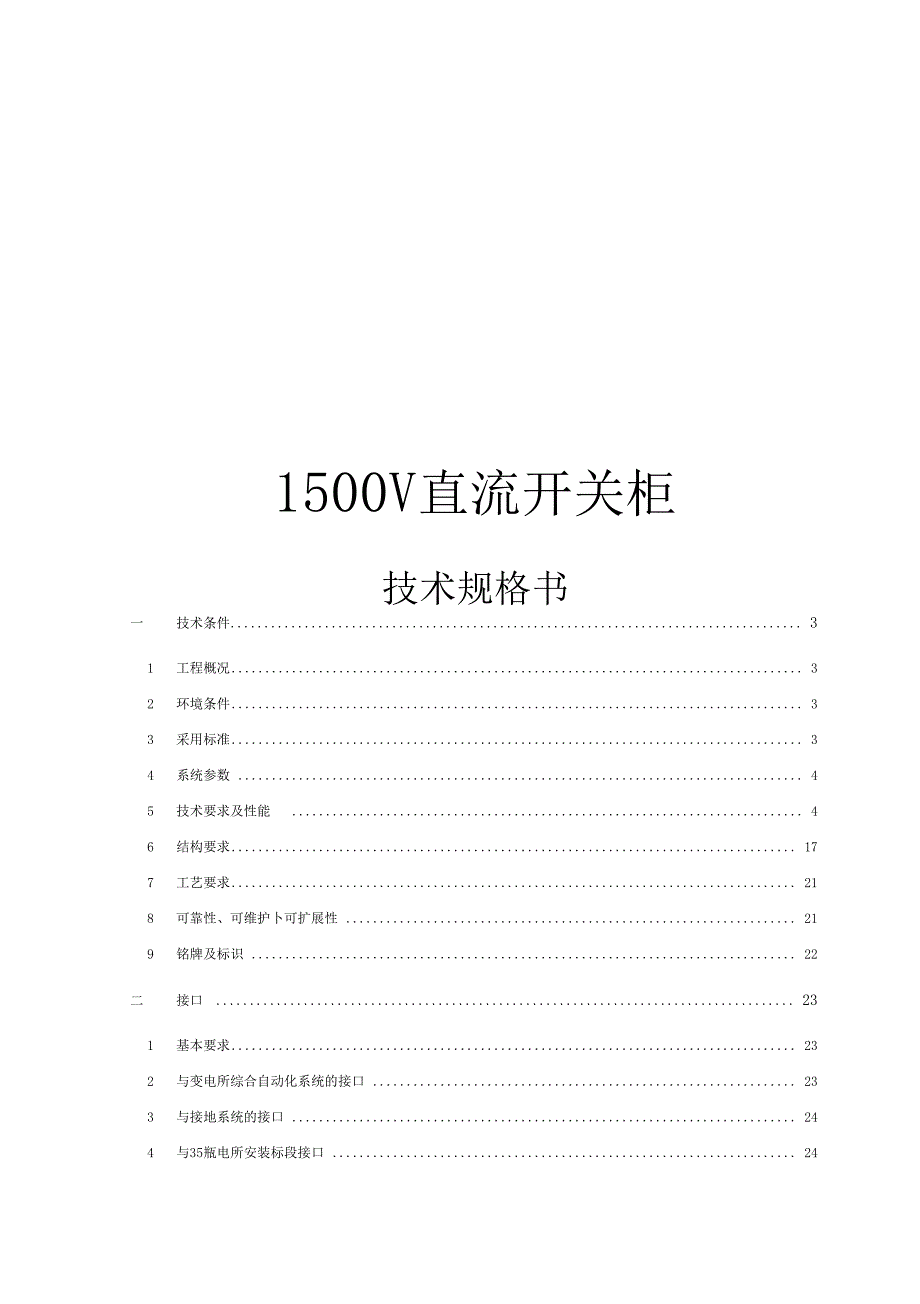

1、1500V直流开关柜技术规格书一 技术条件 31 工程概况 32 环境条件 33 采用标准 34 系统参数 45 技术要求及性能 46 结构要求 177 工艺要求 218 可靠性、可维护卜可扩展性 219 铭牌及标识 22二 接口 231 基本要求 232 与变电所综合自动化系统的接口 233 与接地系统的接口 244 与35瓶电所安装标段接口 24三 试验、检验及验收 241 基本要求 242 试验 253 检验 284 验收 295 其它 29四 设计联络 301 基本要求 302 设计联络费用 313 设计联络时间及内容 31五 技术文件 311 概述 312 图纸 323 手册 324

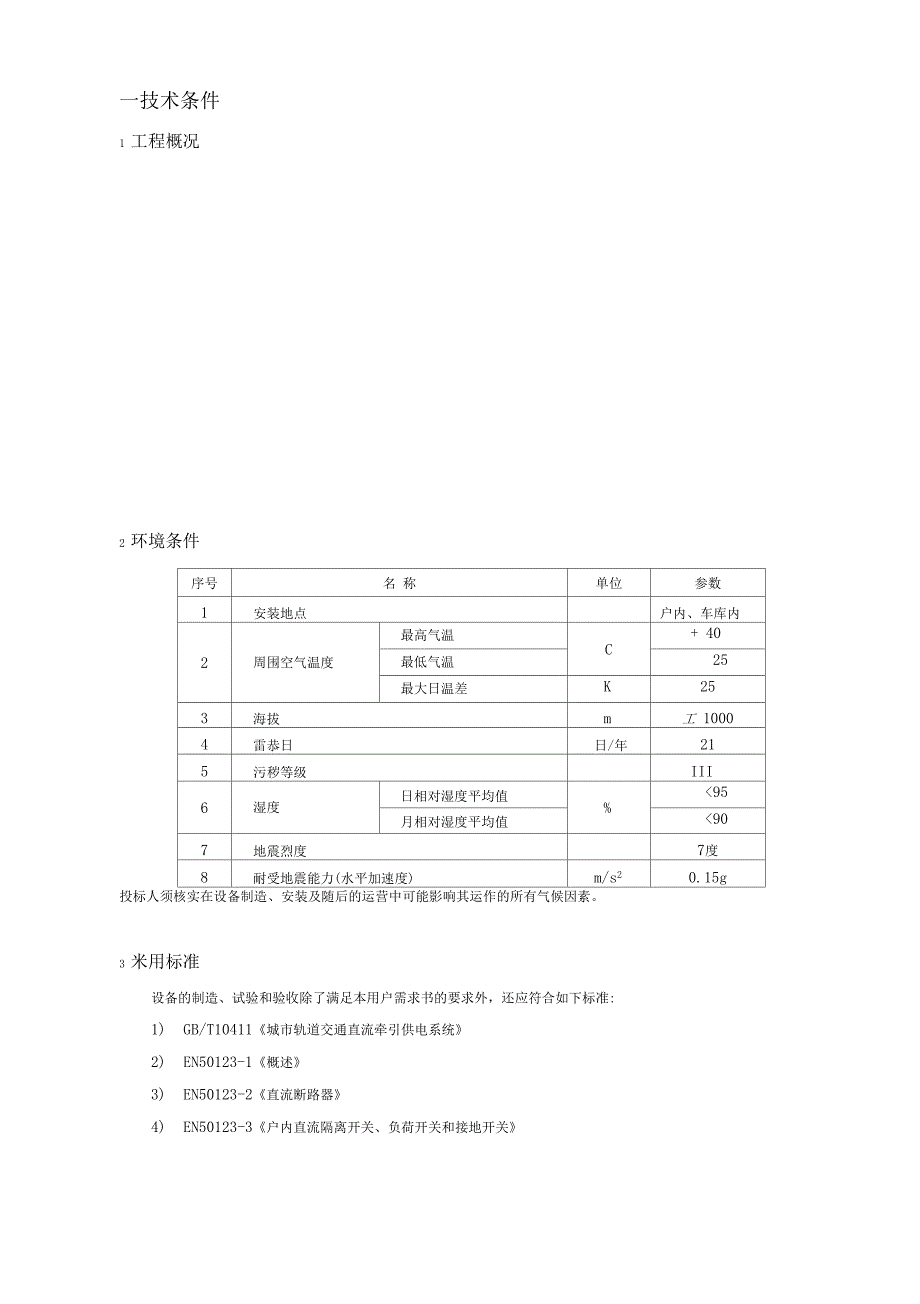

2、 其他技术文件 325 图纸、手册和技术文件的交付 33六 培训 341 概述 342 培训材料 343 培训的主要内容 344 培训计划 35七 供货范围 351 设备数量 352 备品备件 363 专用工具或测试仪表 36一技术条件1 工程概况2 环境条件序号名 称单位参数1安装地点户内、车库内2周围空气温度最高气温C+ 40最低气温25最大日温差K253海拔m工 10004雷恭日日/年215污秽等级III6湿度日相对湿度平均值%95月相对湿度平均值10kA/ms)?预期短路电流(I SS)90kA(di/dt10kA/ms)?最小开断电流在最局,作电压时& 50A,投标人描述其原理并提供

3、具体参数?工频耐压: 头;主触头间)(一次回路对地、合闸线圈、辅助触一6.9kV50Hz,1min?冲击耐压15k额定短路电流开断次数投标人提供?电寿命额定电流下的开断次数投标人提供额定操作顺序:O-15s-CO-15s-CO-60s-CO?机械寿而操作频率投标人提供最大操作循环次数投标人提供分闸时间(ti)7di/dt (at t=0) 5(kA/ms)1.2大电流脱扣装置1套,投标人提供包括限流特性、 电流整定值范围等参数1.3控制回路有开关合、分位置的指示器?额定电压DC 220V?保持方式电保持?额定合闸功率投标人提供?额定保持功率投标人提供?额定电压卜合闸时间投标人提供?工频耐压2k

4、V,50Hz, 1min?冲击耐压同主回路或米取隔离措施1.4辅助回路?辅助接点一8常开+8常闭?工频耐压2kV,50Hz, 1min?冲击耐压同主回路或米取其它隔离措施2电流测量装置1套(投标人应提供具体方案)?额定一次电流3000A?过载能力5倍?额定二次电流(电压)投标人提供(与测控、 套)保护装置配?嵌入式电流表1个,准确等-6000-0-+6000 A级 1.5纱卜攵,序主L 1设备及技术性能参数及要求3电压测量装置1套(投标人应提供具体方案)J? 一次额定电压DC1500V?二次输出电压与所选设备匹配?电压表1只,准确级1.5 ,量程02000V4避雷器2/1台(每个牵引所2个进线

5、柜共十 设3台避雷器)额定电压2kV标准放电电流10k/称放电电流卜残压10kA/ms)?预期短路电流(I sj80kA (di/dt 10kA/ms)序号1殳备及技术性能参数及要求?最小开断电流在最局工作电压时 50A,投标人描述其原理并提供具体参数?工频耐压:(一次回路对地、合闸线圈、辅助触 头;主触头间)6.9kV, 50Hz, 1min?冲击耐压15kV额定短路电流开断次数投标人提供?电寿命额定电流下的开断次数投标人提供额定操作顺序O-15s-CO-15s-CO-60s-CO?机械寿而操作频率投标人提供最大操作循环次数投标人提供分闸时间(ti)7di/dt (at t=0) 5(kA/

6、ms)1.2大电流脱扣装置1套,投标人提供包括限流特性、 电流整定值范围等参数1.3控制回路有开关合、分位置的指示器?额定电压DC 220V?保持方式电保持,投标人可提出其他建议, 招标人确认。?额定合闸功率投标人提供?额定保持功率投标人提供?额定电压卜合闸时间投标人提供?工频耐压2kV, 50Hz, 1min?冲击耐压|同主回路或米取其它隔离措施1.4辅助回路?辅助接点8常开+8常闭?工频耐压2kV, 50Hz, 1min?冲击耐压同主回路或米取其它隔离措施2电流测量装置1套(投标人应提供具体方案)?额定一次电流3000A?过载能力5倍?额定二次电流(电压)投标人提供(与测控、保护装置配 套

7、嵌入式电流表1个,准确等级1.5级,-6000-0-+6000 A3故障显示装置1套(说明显示方式及特性)序号设备及技术性能参数及要求4继电保护、控制、监视单元1套5|辅助继电器、MCBM二次附件)1套6模拟图1套7手车1台8柜体1个Q要附件投标人提供附件清单?操作计数器(不少于四位)1套? “当地-远动”操作模式选择开关1套9?低压室/高压室门锁1/1套?解锁联杆“解锁手车及断路器”1套?断路器分、合闸及运行、试验位置指示装置1套?手动紧急分闸按钮1套10最大外型尺寸(宽 深高):800*1750*2300mm11重量投标人提供5.2.2.2二次回路及微机综合测控/保护单元的功能要求1)

8、保护功能包括但不限于以下功能:反应电流上升率di/dt和电流增量I的保护。过电流保护。电流速断保护。直流双边联跳保护,其功能通过联跳电缆及两侧直流开关柜中配置的联跳继电器实现,双边联跳信号采用硬接点方式,双边联跳的详细方案由招标人在设计联络时确定。牵引供电系统变电所直流馈线还配备反应热效应的接触网过负荷保护。对于双边联跳和框架保护联跳,应能提供独立输出硬接点,可驱动DC220外跳继电器。断路器馈线应有低电压保护。2)信息采集功能采集断路器和手车的位置信号、开关柜内的所有故障、报警信号。电流、电压模拟量采集。双边联跳发送、接收信号。3)控制功能可在当地/远方对断路器进行控制。保护装置具有可编程的

9、光隔数字量输入、继电器输出,数字量输入回路不少于20路,数字量输出回路不少于 16路。断路器小车在工作位置并且线路有压时,可不经过线路检测,断路器直接合闸。4)自动装置功能具有通过线路测试回路,判别故障性质的自动重合闸功能:正常操作断路器合闸时,应能对线路进行多次(不少于3次)测试,线路正常允许合闸,如线路存在持续性故障,闭锁合闸。当接触网发生故障时,断路器分闸,起动线路测试,并根据测试结果判别故障性质,如 故障是瞬时性的,自动重合闸将使断路器重新合闸;如故障是永久性的,直流断路器不 进行重合闸。框架保护不起动线路测试及重合闸。当重合闸后在设定的短时间内再次跳闸时,线路测试及重合闸被自动闭锁,

10、闭锁时间可调。重合闸失败后可以就地和远方合闸。测试次数、测试时间及门限值可调。5)测量功能对系统的运行参数进行采集,测量值可在开关柜当地显示并同时通过变电所监控网络上传至 远方控制指挥中心。1500V馈线的测量量为馈线电流。6) 显示功能在开关柜当地可显示但不限于以下信息:断路器位置跳闸/报警信号“永久性短路”线路测试状态及结果重合闸成功/失败指示测量值7)当地和远方的通信功能装置应具有与当地 PC机和所内综合自动化通信网络进行通信的两个独立的标准通信接口。实现对保护的编程、调试、整定、就地访问和采集的开关位置、故障、预告信息、运行参数的上传以及远方控制指挥中心对供电设备的监视控制等远动功能。

11、8)事件记录功能记录的事件应包括多种状态发生变化的事件,所有事件可从面板显示器或通信口当地/远方调出查看。投标人在投标文件中应说明其装置可记录的事件种类以及能储存的最新的事件数量。9)故障录波功能故障录波应可记录电流、电压等模拟量信号,录波数据可以波形方式输出。故障录波的起动方式可由用户设定,故障前记录的时间不小于100ms,故障后记录的时间不小于 150ms,故障前后记录的时间可调。故障录波应可通过投标人提供的专用软件及设备在当地查看,并可从装置下载记录,也可当远方召唤时上传。投标人在投标文件中说明其装置可记录的模拟量/状态量和录波长度与存储容量。用于再现故障记录及故障波形进行故障分析的专用

12、软件,中标后应在项目中成套 提供并向用户授予软件使用权。5.2.3 联跳柜(如果有)联跳柜是专门用于放置双边联跳保护的联跳继电器及联跳端子排的柜体,投标人可结合自身直流开关柜系统接线需要设置该联跳柜。联跳柜与馈线柜并排放置,颜色应与馈线柜保持一致。联跳柜应与直流馈线柜具有同样的标 准防护等级的金属封闭结构、材料及强度。投标人应提供联跳柜与其他柜间的回路连线、保护装置出口跳闸接点及信号接点数量,出口 继电器接点容量与被跳开关柜操作机构合分闸线圈技术特性匹配,保护跳闸出口应具有直接跳闸 能力。序号设备及技术性能参数及要求1联跳继电器应保证动作时间不大于 10mso辅助接 点不少于3常开、3常闭。数

13、量满足越区隔离开关闭锁回路的需求,具体数量待设计联络时确定, 投标 价格包含继电器数量的变化。辅助接点 不少于3常开、3常闭。2闭锁继电器3转接端子排满足联跳、闭锁回路的转接需求。4取大外形尺寸(范深局)mm400*1750*2300说明:投标人在投标时应明确设备的所有参数。5.2.4 负极柜负极柜采用手动隔离开关,开关柜前部设可锁住的金属门。采用电磁锁方式实现负极柜中手动隔离开关与对应的 1500V DC进线柜中的断路器和 35kV断路器之间的闭锁, 只有当对应的1500VDC断路器和35kV断路器处于分闸位置时,负极柜手动隔离开关才能操作,只有当负极手动隔离开关处于合位时,1500V进线断

14、路器才能合闸。全所设两套低阻抗框架泄漏保护装于负极柜内,对框架故障进行保护。框架泄漏保护由一个电流元件和一个电压元件组成,电压元件应通过转换开关 当地投入/切除,并可分别整定为报警和跳闸二段。框架保护动作跳闸后,闭锁被跳开的断路器的合闸,只有当故障消失,当地复归框架保护后,断路器才能合闸。框架保护的动作信号可在当地/远方显示。负极柜内设置负极对地避雷器,以抑制雷电波。负极柜内设置一套用于信息(隔离开 关位置、框架保护动作等)采集及与变电所综合自动化系统通信处理设备进行通信的监控单元,具有与当地PC机和所内综合自动化系统进行通信的两个独立的标准通信接口。可采用控制 /保护 功能一体化设备。柜内主

15、要设备及技术参数如下表:序号设备及技术性能参数及要求1手动隔离开关2套1.1隔离开天本体2台?额定电压DC 1500V?额定绝缘电压DC 1800V?额定电流3150A?过负荷能力2小时4000A1分钟8000A序号设备及技术性能参数及要求?额定峰值耐受电流投标人提供?工频耐压:(一次回路对地、合闸线圈、辅助6 9kV 50Hz 1min触头;主触头间)?冲击耐压15kV?额定操作顺序CO?机械寿命?操作频率投标人提供?最大操作循环次数投标人提供1.2操作机构有表示开关合、分位置的指示器辅助回路1.3?辅助接点8常开+8常闭?工频耐压2kV, 50Hz, 1min?冲击耐压同主回路或米取其它隔

16、离措施2电流测量装置(投标人应提供具体方案)电流测量装置1车辆段为2套,其余1套?额定一次电流10000A2.1?过载能力5倍?额定二次电流(电压)投标人提供(与测控、保护装置配套)一?嵌入式电流表1个,准确等级 1.5 级,0-10000正线各站14套,停车场18套,车辆电加恻m次:直 2段24套(具体数量设计联络时确定)?额定一次电流1000A2.2?过载能力5倍?额定二次电流(电压)投标人提供(与测控、保护装置配套)J?嵌入式电流表1个,准确等级1.5级,0-1000A3监控单元1套4低阻抗框架保护装置2套,米用电流兀件和电压兀件5辅助继电器和其它二次附件1套主要附件投标人提供附件清单6

17、隔离开关位置指示装置1套?框架保护装置复归按钮2套7最大外型尺寸(宽 深高)1200x1200x2300mm8重量厂家提供注:考虑到车辆段牵引变电所回流线较多,投标人可根据招标图提出不同方案,但负极柜数量不 应多于两面,且应满足以上要求。5.3钢轨电位限制装置5.3.1 主要技术参数序号设备及技术性能参数及要求1短路装置1套晶闸管额定耐受短路电流70KA, 20ms短路装置额定短路耐受电流二50kA, 250ms操作频率120次/小时序号设备及技术性能参数及要求段动作电压DC 25250V可调,延时1,二段动作电压DC 25250V可调,延时0.15sj三段动作电压DC 360600V,无延

18、时直流接触器额定电流125C)A直流接触器辅助电源AC 220V,单相直流接触器机械寿命100万次2电流测量装置1套网量范围-1000A 1000A|电压测量装置测量范围-1000V 1000V3操作计数器一个为可复归式,量程为0 99999;另一个为/、可复归式,量 程为09999994监控单元1套5主要附件:直流接触器开关“分/合闸”指示1套控制电源故障指示灯1套温湿度控制器和防凝露加热器1套(可手动/自动操作)辅助继电器、MCB?1套6区卜形尺寸(宽深高)800 600 2300mm7防护等级IP4X注:1、投标人可对钢轨电位限制装置结构进行优化,装置整体性能参数不得低于本招标文件要求。

19、2、装置整体短路耐受水平不得低于50kA, 250ms,且试验过程中不得有任何元器件损坏。5.3.2 技术要求及性能钢轨电位限制装置由接触器、晶闸管回路、测量和操作回路、信号接口端子、保护装置、防 凝露加热器、状态显示设备等组成。设备在车站内为室内安装,在车辆段内为户内及车库内安装。(1)接触器当钢轨电位限制装置检测到钢轨与保护地之间的电压差大于装置一段动作电压时,接触器合 闸,经一定时间恢复开断。合闸后到恢复开断前的时间间隔可用时间继电器进行调整,调整范围 为0 120秒。当连续动作3次后,短路装置将不再恢复开断,而处在恒定合闸状态。装置的一段 动作电压可在 DC25VDC250V5围内调节

20、当钢轨电位限制装置检测到钢轨与保护地之间的电压差大于150V (二段动作电压)时,接触器永久合闸,不再恢复开断。当钢轨电位限制装置检测到钢轨与保护地之间的电压差大于600V (三段动作电压)时,晶闸管回路首先在0.2 ms内导通,使钢轨与地连接,然后启动接触器合闸。接触器合闸后,晶闸管回 路立即断开。接触器的合闸时间不大于 200毫秒。(2)测量和操作回路钢轨电位限制装置应有电压和电流测量回路、测量钢轨和地之间的电位差以及短路装置短接 时流过的电流值。操作回路用来对短路装置的动作进行控制,操作回路具有防止感高压的放电回 路;并且动作特性应是反时限白1并可按照欧洲标准(EN501221997)

21、人体耐受曲线整定,有不小于3段的整定曲线。在面板上有表计,显示测到的电压和电流值,电压显示应带最大指针。(3)信号及接口端子钢轨电位限制装置内设有信号接口端子,钢轨电位限制装置的状态、动作方式及测量数据可 通过信号接口端子送出。钢轨电位限制装置的各种工作状态和测量数据在送向远方的同时,在本装置上也应显示。信 号的显示应经复归后才能消失,必须采用当地复归方式。(4)保护装置钢轨电位限制装置应设有 MCB呆护、控制回路和辅助回路的电源监视装置。(5)防凝露加热器钢轨电位限制装置内应设有防凝露加热器,并设自动和手动选择开关。在自动档时,由柜内 的湿度仪控制防凝露加热器的工作状态;在手动档时,由人工直

22、接控制防凝露加热器的工作状态。(6)指示灯钢轨电位限制装置柜面板前面应有指示灯,显示钢轨电位限制装置的状态、辅助电源的状态、 防凝露加热器的状态。(7)表计柜上设置数字电压表(量程 -1000 1000V)显示钢轨的对地电位,并能保留正、负最大值。柜上设置数字电流表(量程 -1000 1000A)显示流过装置的电流,并能保留正、负最大值。钢轨电位限制装置内应有动作次数记录仪。一个为可复归式, 量程为0 99999;另一个为不可复归式,量程为 0 999999。(8)辅助电源装置的辅助电源采用单相工频交流220V。装置中的加热器和控制回路各自采用独立的电源。投标人应在投标书中提出所需辅助电源功率

23、6 结构要求6.1 1500V直流开关柜1500V直流开关柜在结构上能安全方便地满足正常运行、监视和维护工作的要求。维护工作包括:元件的检修、试验、故障的查询和处理等。对于额定参数和结构相同而需要替代的元件/部件,应能互换。开关柜的结构采取必要的措施,以减小由于开关分、合闸所产生的振动影响及电磁干扰影响, 保证各种仪表、继电器及控制监视装置的可靠运行。每个小室的元件,当发生故障时,不影响相邻设备,其安装位置应便于操作员巡视、检查。任何可移开部件与固定部分的接触,在正常使用条件下,特别是在短路时,不会由于电动力 的作用而被意外地分开。电缆进出开关柜均为下进下出方式。开关柜内一次接线端子由高导电

24、率铜材制成,表面渡锡。接线端子的型式及尺寸满足载流要求,且便于电缆端子的固定和安装。所选用的制造材料应具备低烟、无卤、阻燃、防潮性能。6.1.1 柜体1)在规定的防护等级下,保护内部设备不受外界的影响,防止人体和外物接近带电部分和 触及运动部分。2)开关柜应考虑柜内的空气流动顺畅,以防止冷空气在柜内的凝结,同时在故障时不会有 电弧飞出。3)应有足够的机械强度,使得装在柜内的元器件具有它们原来的机械特性和电气特性。4)各功能小室间经隔板隔离,隔板具备足够的机械强度和防护等级,保障运行和维护的安 全。5)高、低压室间应采取可靠的屏蔽措施,以控制高压设备对低压设备的电磁干扰。6)柜体及内部元器件应牢

25、固安装或连接,能承受设备运行中正常及故障状态下所产生的电 动力。1.1.1 手车室、低压室等门体上应设置扣锁装置。1.1.2 手车室1)位于柜体下部,设有手车导向及车体接地装置。2)应设有防触电装置,其机械强度及绝缘强度满足相应标准的规定。当手车推入至工作位 时,该装置自动打开,露出断路器触头插座;当手车退出至试验或隔离位置时,装置自动将断路 器触头插座遮罩。主回路带电部分与绝缘隔板、活门的可触及表面之间,应能承受外壳的工频耐 压8.5kV/1分钟。该装置上还应考虑加挂锁或其它措施,以确保维护、检查时的人身安全。3)满足直流快速断路器正常及故障切除情况下的散热要求,排出气体不能危及其它设备及运行人
