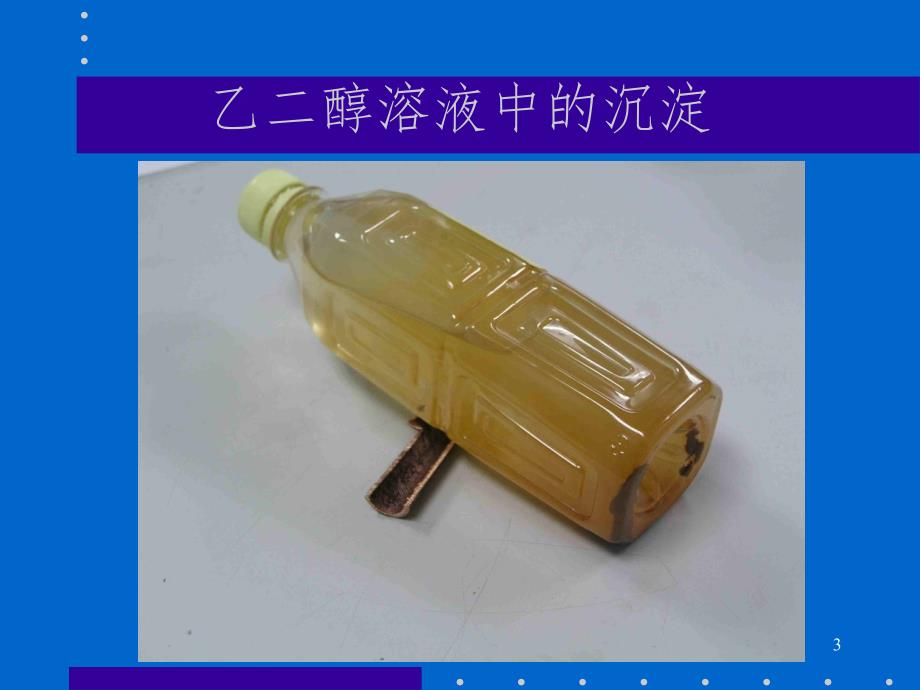

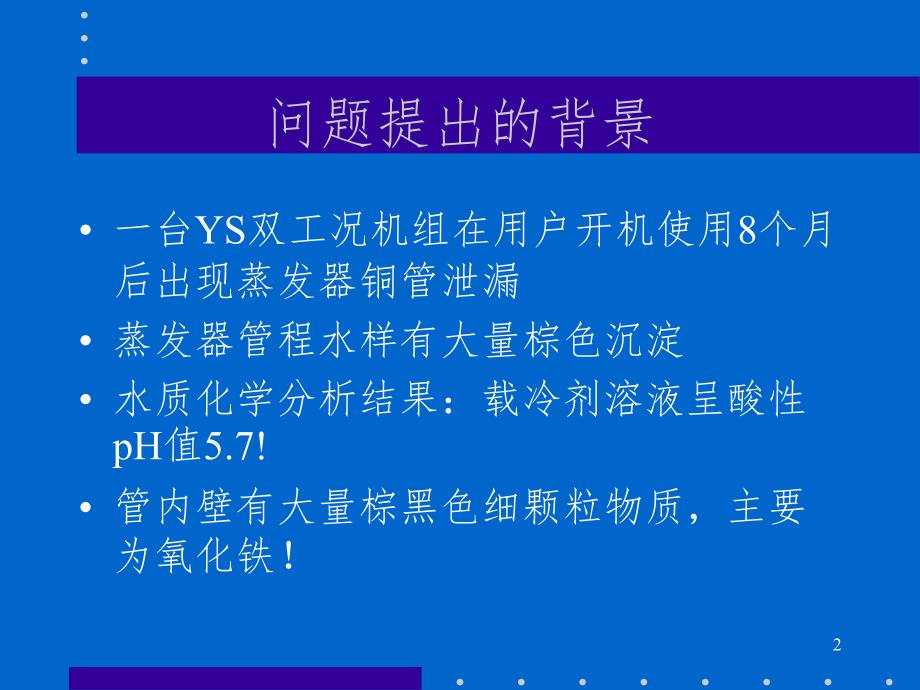

1、盐水机组载冷剂乙二醇溶液的腐蚀性及对策2004.061问题提出的背景一台YS双工况机组在用户开机使用8个月后出现蒸发器铜管泄漏蒸发器管程水样有大量棕色沉淀水质化学分析结果：载冷剂溶液呈酸性pH值5.7!管内壁有大量棕黑色细颗粒物质，主要为氧化铁！2乙二醇溶液中的沉淀3铜管内壁的沉淀物4问题一、乙二醇水溶液是否有腐蚀性二、腐蚀性产生的原因三、腐蚀的危害四、YBC机组、水冷双工况机组及工业冷冻机组载冷剂使用的防腐对策5一、乙二醇水溶液是否有腐蚀性6一、乙二醇水溶液是否有腐蚀性溶液沉淀物分析结果溶液沉淀物分析结果7一、乙二醇水溶液是否有腐蚀性铜管上附着的细颗粒物质铜管上附着的细颗粒物质主要成分主要成
2、分8一、乙二醇水溶液是否有腐蚀性氧化铁的来源氧化铁的来源-溶液对钢制管道的腐蚀溶液对钢制管道的腐蚀产物产物此机组蒸发器管程系统要求用25%的乙二醇水溶液作载冷剂此溶液呈酸性对钢制管路有腐蚀我公司曾多次对冷水机组的水样做过分析，从未发现水样有可见沉淀物、铜管内有此类细颗粒状沉淀物。9一、乙二醇水溶液是否有腐蚀性资料介绍资料介绍英国的EPS公司的资料介绍制冷行业加与不加缓蚀剂的乙二醇载冷剂对铁的腐蚀试验，不加缓蚀剂，两周就锈蚀。Naval facilities engineering service center载文介绍只有正确检测及时添加正确的缓蚀剂，乙二醇溶液在冷却系统中可使用20年。ASTM
3、有系列标准规定汽车用乙二醇溶液的腐蚀试验检测方法10二、乙二醇水溶液的腐蚀性从何而来乙二醇的腐蚀性小于水乙二醇水溶液有微弱的酸性乙二醇水溶液使用过程中因氧化成有机酸而呈酸性乙二醇水溶液的腐蚀性随溶液温度升高及和氧的接触的增加而增大11三、腐蚀的危害腐蚀管道均匀腐蚀，造成管路的早期泄漏诱发电化学腐蚀局部腐蚀，加剧管局部腐蚀，加剧管路的泄漏（泄漏的不可预测性）路的泄漏（泄漏的不可预测性）管路系统中的管道、泵、阀以及连接管路的各种电焊、钎焊接头材料各异，并处于酸性的电解质溶液中，腐蚀产物的沉积等形成电偶、浓差等腐蚀。12四、防腐和控制腐蚀的对策载冷剂的正确选择减少溶液和氧的接触采用闭式盐水循环系统添
4、加正确的缓蚀剂，监测、控制溶液对管路的腐蚀改善水质13四、防腐和控制腐蚀的对策对载冷剂的要求对载冷剂的要求在工作温度范围内始终处于液态：沸点高、凝固点低比热大、密度小、黏度低工作温度下化学稳定性好，不腐蚀管道和设备、不燃烧、对人体无害价格低、易获得14四、防腐和控制腐蚀的对策常用载冷剂类别及其腐蚀性常用载冷剂类别及其腐蚀性15四、防腐和控制腐蚀的对策乙二醇的性质乙二醇的性质无色、无味，挥发性弱，腐蚀性低容易与水和其他许多有机化合物混合使用是最常用的一种有机载冷剂是最常用的一种有机载冷剂（资料介绍，乙二醇产量的近一半用作汽车和制冷业的冷冻液、载冷剂）16四、防腐和控制腐蚀的对策乙二醇溶液缓蚀剂组
5、成乙二醇溶液缓蚀剂组成由缓冲剂和钝化剂组成缓冲剂用来缓冲因乙二醇氧化生成的有机酸，可以是硼砂、三乙醇胺等钝化剂是使金属表面形成钝化膜，造成电阻极化从而阻止腐蚀的进程的物质，可以是磷酸盐、钼酸盐等17四、防腐和控制腐蚀的对策溶液的缓蚀能力溶液的缓蚀能力储备碱的概念储备碱的概念表示乙二醇水溶液对酸化的阻力衡量指标：将10ml乙二醇溶液滴定至pH5.5时所消耗0.100N盐酸的毫升数18四、防腐和控制腐蚀的对策储备碱度的控制和监测储备碱度的控制和监测多数场合储备碱度应为10 12 毫克当量ASTM D1122规定长效防冻液的储备碱度为1020mg/100ml根据溶液储备碱度的高低决定系统溶液测试和调
6、整的频度简单的pH监测：要求在7.5以上，不可低于6.5 19四、防腐和控制腐蚀的对策缓蚀剂的选用缓蚀剂的选用汽车行业有成熟的产品（有针对大中小、汽柴油等不同的车型各不相同的缓蚀剂）制冷行业国外有相应的产品如TYFOCOR-L（EPS）一般由缓蚀剂供应商对系统分析后提出适宜于该系统的专用配方和控制方法，包括对水质的要求20建议我公司的对策进一步收集我公司工业冷冻机组使用乙二醇溶液的样本，分析其酸碱度，了解溶液的监测和维护现状进一步了解工业冷冻行业乙二醇溶液的使用及防腐手段（FRICK、竞争对手）对标准产品根据YBC及双工况机组冷冻液管路组成及使用工况，进行相关的咨询在IOM中添加有关溶液防腐的控制要求关注其他非标产品的载冷剂防腐问题21
免费区
