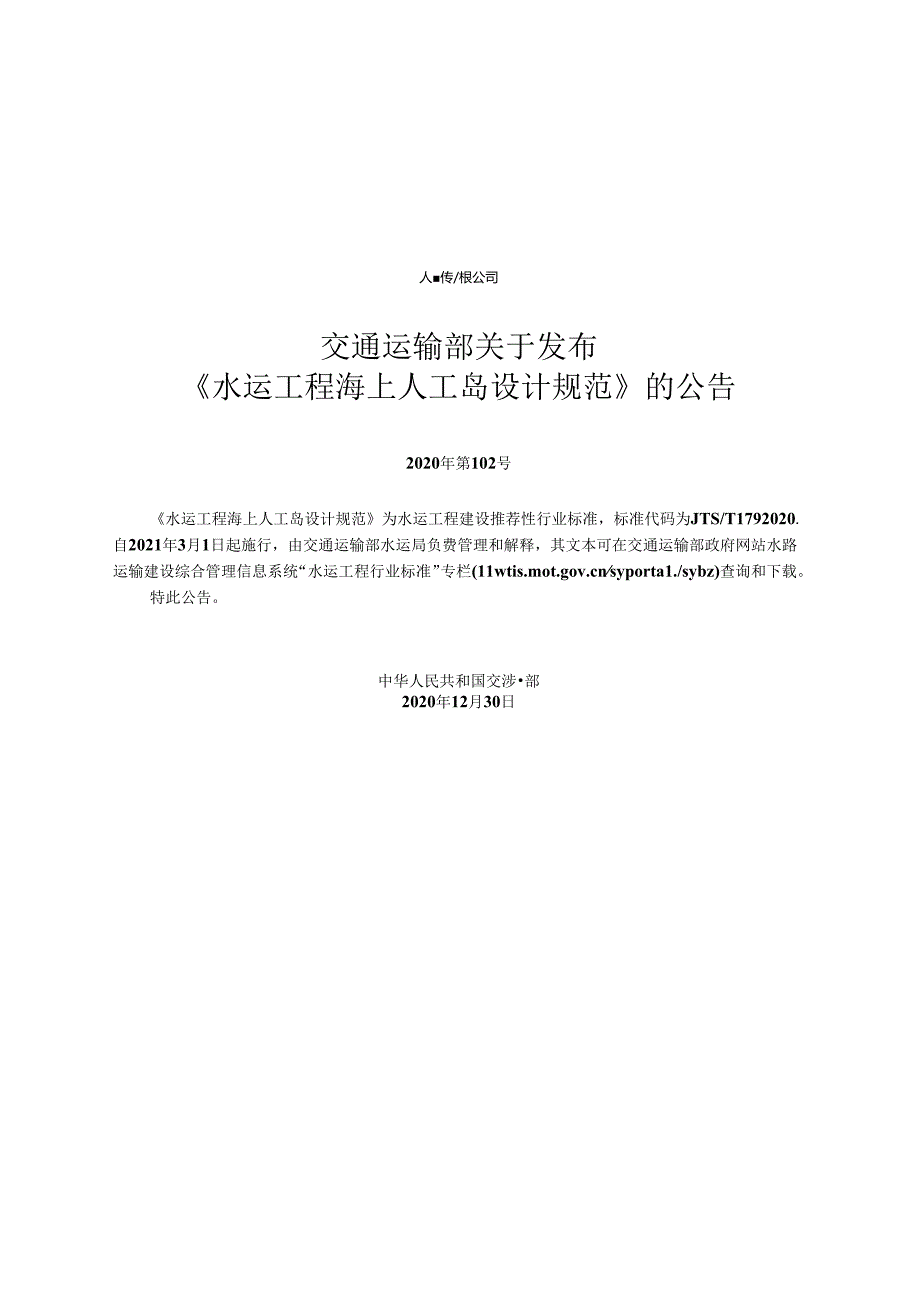

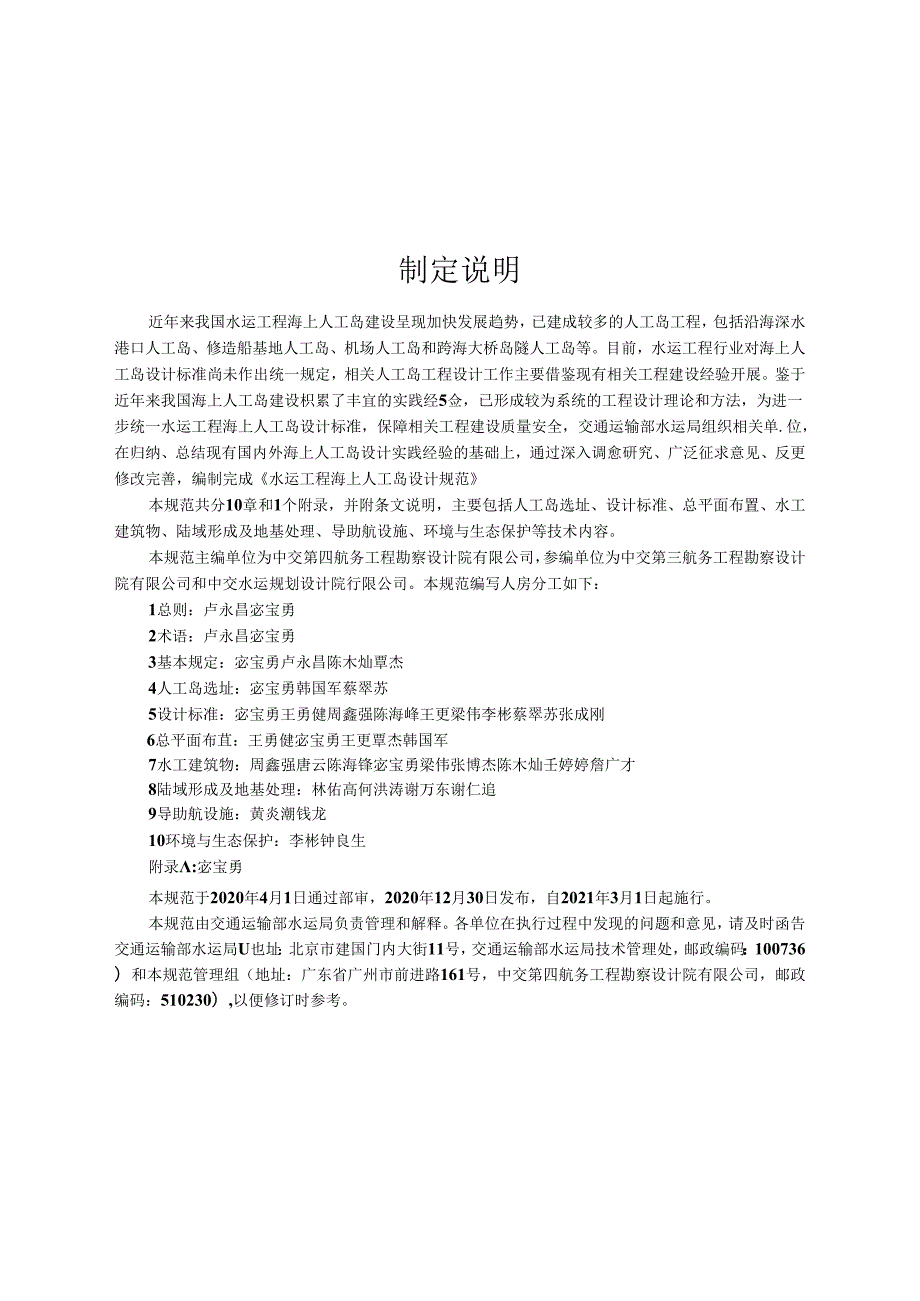

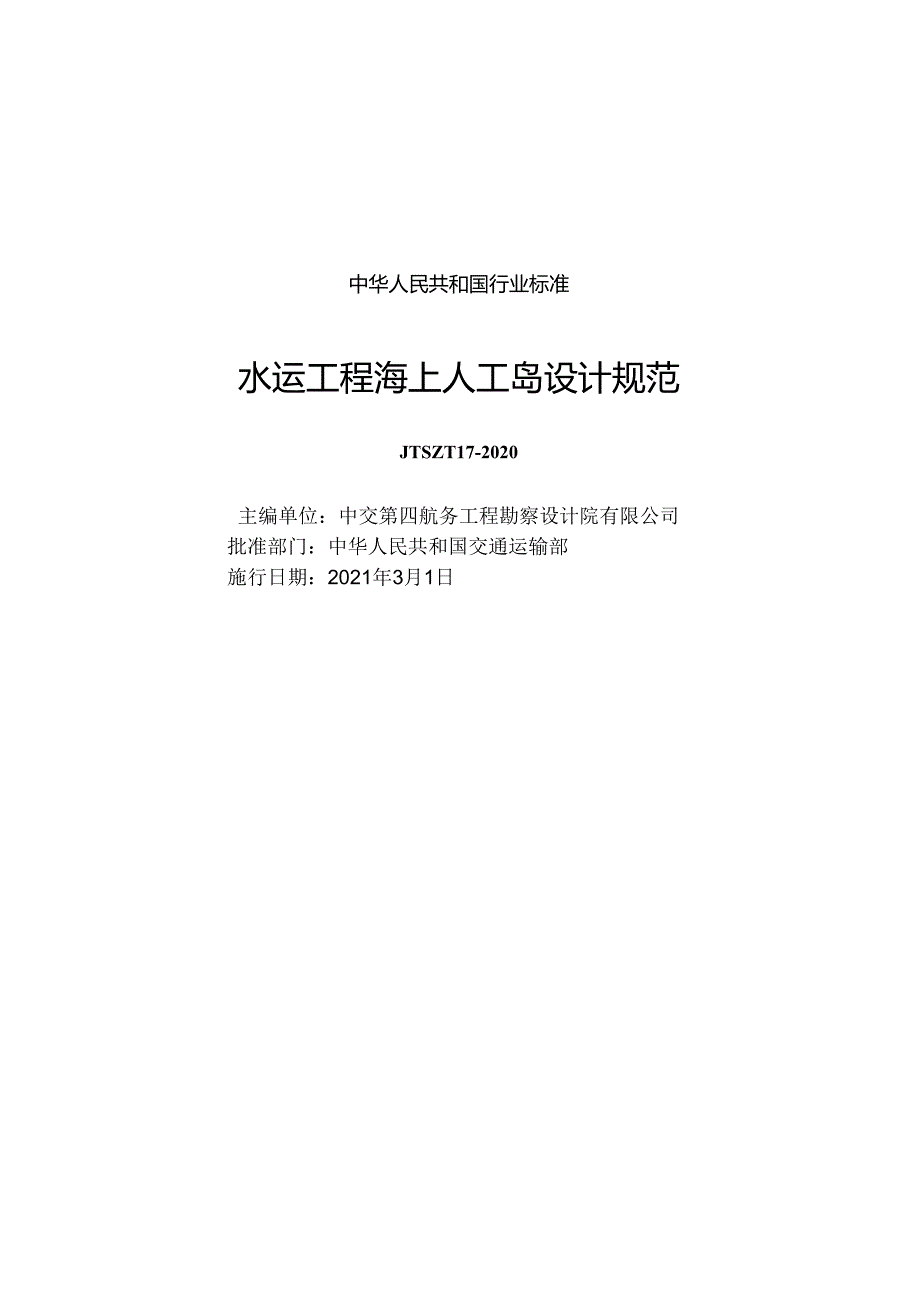

1、中华人民共和国行业标准水运工程海上人工岛设计规范JTSZT17-2020主编单位：中交第四航务工程勘察设计院有限公司批准部门：中华人民共和国交通运输部施行日期：2021年3月1日人传/根公司交通运输部关于发布水运工程海上人工岛设计规范的公告2020年第102号水运工程海上人工岛设计规范为水运工程建设推荐性行业标准，标准代码为JTS/T1792020.自2021年3月1日起施行，由交通运输部水运局负费管理和解释，其文本可在交通运输部政府网站水路运输建设综合管理信息系统“水运工程行业标准”专栏(syporta1./sybz)查询和下载。特此公告。中华人民共和国交涉部2020年12月30日制定说明近
2、年来我国水运工程海上人工岛建设呈现加快发展趋势，已建成较多的人工岛工程，包括沿海深水港口人工岛、修造船基地人工岛、机场人工岛和跨海大桥岛隧人工岛等。目前，水运工程行业对海上人工岛设计标准尚未作出统一规定，相关人工岛工程设计工作主要借鉴现有相关工程建设经验开展。鉴于近年来我国海上人工岛建设枳累了丰宜的实践经5佥，已形成较为系统的工程设计理论和方法，为进一步统一水运工程海上人工岛设计标准，保障相关工程建设质量安全，交通运输部水运局组织相关单.位，在归纳、总结现有国内外海上人工岛设计实践经验的基础上，通过深入调愈研究、广泛征求意见、反更修改完善，编制完成水运工程海上人工岛设计规范本规范共分10章和1
3、个附录，并附条文说明，主要包括人工岛选址、设计标准、总平面布置、水工建筑物、陆域形成及地基处理、导助航设施、环境与生态保护等技术内容。本规范主编单位为中交第四航务工程勘察设计院有限公司，参编单位为中交第三航务工程勘察设计院有限公司和中交水运规划设计院行限公司。本规范编写人房分工如下：1总则：卢永昌宓宝勇2术语：卢永昌宓宝勇3基本规定：宓宝勇卢永昌陈木灿覃杰4人工岛选址：宓宝勇韩国军蔡翠苏5设计标准：宓宝勇王勇健周鑫强陈海峰王更梁伟李彬蔡翠苏张成刚6总平面布苴：王勇健宓宝勇王更覃杰韩国军7水工建筑物：周鑫强唐云陈海锋宓宝勇梁伟张博杰陈木灿壬婷婷詹广才8陆域形成及地基处理：林佑高何洪涛谢万东谢仁追
4、9导助航设施：黄炎潮钱龙10环境与生态保护：李彬钟良生附录:宓宝勇本规范于2020年4月1日通过部审，2020年12月30日发布，自2021年3月1日起施行。本规范由交通运输部水运局负责管理和解释。各单位在执行过程中发现的问题和意见，请及时函告交通运输部水运局U也址：北京市建国门内大街11号，交通运输部水运局技术管理处，邮政编码：100736）和本规范管理组（地址：广东省广州市前进路161号，中交第四航务工程勘察设计院有限公司，邮政编码：510230）,以便修订时参考。I总则(I)2术语(2)基本定.(3)4人工岛选址(4)5设计标准(5)6总平面布Jt(7)6.1 一般规定(7)6.2 平面
5、布置(7)6.3 Mi域高程(7)6.4 隔岛交通(8)7水I三筑物(9)7.1 一般规定(9)7.2 结构设计(9)7.3 景观设计(10)陆域形成及地基料（三）8.1 一般规定(II)8.2 陆域形成(11)8.3 地基处理（三）9号助航处(13)10(14)用录A本规范用词说明(15)引用期名录(16)附加说明本规范主编单位、令编单位、主要起草人、主要审查人、总校人员和理蛆人员名单(17)条文说明(19)1总则1.0.1为规范水运工程海上人工岛设计的技术要求，保障水运工程海上人工岛安全可靠、耐久适用、技术先进、生态环保和经济合理，制定本规范411.0.2本规范适用于水运工程海上人工岛的选
6、址、规划与设计C1.0.3水运工程海上人工岛的选址、规划与设计除应符合本规范的规定外，尚应符合国家现行有关标准的规定,2术语2.0.1海上人工岛OfFshorcArti11cia1.Is1.and在海床上由人工填筑形成的肉岸陆域，一般由岛壁结构和回填料构成2.0.2岛壁结构Revcuncn1.ofArtificia1.Is1.and形成人工岛困闭结构的水工建筑物。3基本规定3.0.1水运工程海上人工岛选址、规划与设计应合理利用海域资源，保护生态环境，并做到技术可行、经济合理.3.0.2水运工程海上人工岛的设计应满足水域和陆域使用要求，合理确定建设规模，适当留有发展余地。3.0.3水运工程海上人
7、工岛设计，自然条件调查应包括下列内容：(D气象，包括风、雨、雾、气温、谢熊南暴、台风、寒潮等：水文，刨璃沙、波浪、海流、潮位、水温、盐度、冰况等：地形、地貌及工程泥沙，包括海岸地貌、海床地形、水体含沙散、底质颗粒级配、输沙率、输沙量等：工程地质，包括地层、地质构造、岩十.性质、地下水、不良地质等：(5)地霰，包括区域地质构造、地震史、地熊基本烈度、地震动参数等。3.0.4水运工程海上人工岛平面位置和平面形态等应根据使用功能要求、自然条件，结含岸滩演变分析与波浪、潮流泥沙模型试验研究成果、环境影响坪价等，经技术经济综合比选确定。3.0.5在冰冻地区，应考虑冰凌对人工岛选址、平面布置、结构和使用功
8、能的影响，3.0.6在满足使用功能和结构安全的前提下.岛壁结构宜采用有.利于生态保护的结构。3.0.7岛壁结构应进行波浪断面物理模型试验验证，当波浪、水流或地形等条件复杂时，宜进行整体或局部整体物理模型试验验证.4人工岛选址4.0.1人工岛选址应符合海洋功能区划、国土空间规划等鬟求，并与港口总体规划相协调。4.0.2人工岛选址应符合生态环境保护要求，避开生态敏感区，并减少对生态环境的影响。4.0.3人工岛选址应根据使用要求，结合建设规模、建设及相关条件等进行多方案比选4.0.4人工岛选址应对下列情况和相关条件进行调查分析：海洋功能区划、国土空间规划和交通运输规划等：海洋生物、海底矿藏、文物等：
9、航道、锚J也、习惯航路等：已有建筑物、构筑物、海底管线，海底障碍物等：(5)自然条件:(6)填筑材料供应条件：铁路、公路、水运现状及能力，以及接引条件；供水、供电、供气、通信等配套设施条件。4.0.5人工岛直选在岸滩及海床基本稳定、水深适宜、地质条件较好的海域。4.0.6人工岛选址应避开冲沟、沙坝坡发育的不利海域,应避开晚近期活动性断裂等抗震不利地段。4.0.7人工岛选址应妥善处理与已有港口、航道、习惯航路、锚地、桥梁、海底隧道、海底管线和海上风电场等的关系.5设计标准5.0.1人工岛等级应根据人工岛更要性、一旦破后的损失程度或影峋程度按表5.Q.1划分。*5.0.1人工岛等皴人工岛等场j耍性
10、破坏后报失或影响程境I特别茎蹙巨大II(fiS较大I1.1.比较小要-5.0.2人工岛设计使用年限应根据人工岛等级按表5.0.2采用.衰&Q2AimtttW1.人工岛辞圾谀计隹用年限（年）I覆100II50I1.1.=25人工岛防潮防洪设计水位标准应根据人工岛等级按表5一0.3采用。衰&Q3人工岛防潮防洪设计水位人工岛等级重现期年1H200I1.=100I1.1.云50人工岛设计波浪标准应根据人工岛等级按表5.0.4采用.解Q4人工岛设计物人工岛等娘皿现期（年15=200I1.妾100I1.1.505.0.5人工岛越浪量控制标准，应根据岛壁后方防护要求、越浪冲刷范用的防护程度并结合排水能力综合
11、考虑确定，可按表5.0.5执行6.0.5AT易解演控标X况越浪量控刎标准”(3in计打工况正常运营工况3X03按1。年一遇高水位S1.合IO年-遇波浪计匏设计工况0(G掖计以药水位及对应的设计波浪计算注：研算高水位揶O年一遇极端水位、KO年TaeM痛水位、2年一遇极端高水位等.可根擀使用要求选择；总浪心计算波高为H.或聚用H.大波波高；领群水怨曲细h控论西叩五当放怅演方俏崛妒对劭比愉i当提高.5.0.6人工岛排水设施应符合下列规定。S0.81永久性排水口应统筹考虑人工岛越浪量和雨水量。5.0.6.2宜考虑建设期的雨水排放要求。5.0.7人工岛内涝防治标准应根据人工岛等级、功能要求等因素，参照相
12、关行业、地方标准综合南定，并不应低干现行国家标准W城镇内涝防治技术规范(GB51222)的有关规定。5.0.8岛壁结构抗峻设计宜采用设计使用年限对应的超越概率10%的地霰动参数，且不低于现行国家标准刎咽地震动参数区划图(GB1&506)的基本地震动参数，有特殊要求时，宜适当提高设防标准。6总平面布置6.1 一般规定6.1.1 人工岛平面布置.应满足水域和陆域使用要求，合理利用自然条件，集约节约利用海域资源.6.1.2 人工岛平面布置应考虑与海岸、相邻工程和相关设施的关系。6.1.3 人工岛平面布胄,应考虑陆岛交通布置要求。6.1.4 人工岛平面布置应统筹考虑近期需要与远期发展的关系，适当笛行发
13、展余地6.2 平面布置6.2.1 人工岛平面布置应符合下列规定。6.2.1.1 应满足工程建设规模和使用要求。6.2.1.2 应满足岸线布置和水陆域布置要求。&2.1.3应减小对水动力条件、泥沙运动及海洋生态环境的影响，并减小波影区长度。6.2.2平面形态宜平滑，减少拐折和波能集中.623根据使用功能的不同，人工岛平面形态可采用圆形、椭圆形、矩形、多边形等。6.2.4人工岛可根据需要设置防波堤、潜堤等掩护女施。625穿越岛壁的排水管涵应统一规划，合理布置，并满足排水要求“&3陆域高程1.1.1 工岛陆域高程，应满足在设计水位时不被淹没的要求，并应根据场地功能、水文气象条件、排水方式、工后沉降和
14、其他外部条件等因素综合确定。1.1.2 人工岛陆域高程应按下式计和：E=DW1.+S(6.3.2)式中E人工岛陆域高程：DW1.设计水位(m).设计水位重现期按照表5.0.3选取，并应考虑设计使用年限内海平面上升的因索：富裕高度(m),结合人工岛使用要求、防护要求、排水条件等因素综合确定，且取值不小于0.5m;S陆域工后沉降(m)。1.1.3 人工岛陆班也面坡度应根据使用要求、排水要求等，结合高程设计确定，并应适当考虑地面总体排水坡度。&4陆岛交通6.4.1 人工岛陆岛交通可采用桥梁、海底陵道、船舶等方式6.4.2 陆岛交通设施建设规模应满足人工岛客、货集疏运要求，并与区域嫁合交通设脆相衔接。
15、6.4.3 陆岛交通设施平面布置应根据人工岛平面布置和接线条件等因素综合确定。7水工建筑物7.1 一般规定7.1.1 岛壁结构形式应根据自然条件、功能要求、施工条件和建设工期等因素，经技术经济综合比选确定.7.1.2 岛壁结构在规定的设计使用年限内应满足下列要求：(I)在正常施工和正常使用时，能安全承受设计规定的各种作用；(2)在正常使用时,具有良好的工作性能：(3)在正常维护条件卜.，具有足够的耐久性能：(4)在设计地箧状况卜.，岛壁主体结构仍能保持整体穗定：(5)在发牛.设定的偶然事件下，有特殊要求的岛壁主体结构仍能保持整体偿定.7.1.3岛壁结构安全等级应根据人I：岛等级按表7.1.3确
16、定。*7.1.3人工岛岛M1.安全等吸人工岛等一岛壁结构安全等步I一噬I1.场或二级I1.1.-48注：对丁F级人工际.岛展站构安全等级根据设计使用年奴.市要件等内泰除个瑜定.7.1.4 岛壁结构的设计水位应采用设计高水位、设计低水位、极端高水位、极端低水位，极端高水位重现期根据人工岛等级按表5.0.3确定.7.1.5 施工过程中未成型的岛壁结构，应根据具体情况提出相应的防护要求,必要时，应进行模型试验研究确定。7.1.6 岛壁结构应设置一定数量的观测点,定期观测岛壁结构在施工期和使用期的沉降、位移等，还应定期观测岛壁结构破损情况和地基冲刷情况等。对于软土地基，在施工期宜增加孔隙水压力的观测。
17、7.2 结构设计7.2.1岛壁结构可采用斜坡式岛壁、直立式岛壁或混含式岛壁,可分段采用不同的结构形式。7.2.2岛壁结构顶高程在根据表5.0.5的规定，由计算或模型试验确定，当不满足越浪要求或顶岛程受限时.可采取工程或梢物消浪措施.7.2.3工程消浪措施可采用消浪块体、消浪平台、消浪室、反瓠形挡浪墙等，或在岛壁前4人工岛选址4.0.2生态敏感区是指那些对人类生产、生活活动具有特殊敏感性或具有潜在自然灾害影响，极易受到人为的不当开发活动影响而产生生态负面效应的海域。生态故感区包括生物、生境、水资源、大气、十.壤、地战、地貌以及环境污染等届于生态范瞒的所有内容。4. 0.4人工岛填筑材料用址一般都
18、比较大，K1.若国家生态环保政策的实施,人工岛网填料的选择越来越困难，往往是人工岛建设的制约因素，因此本条规定应调杳分析回填料供应条件。5设计标准5. 0.1在调研的国内外典型人工岛案例中，人工岛设计标准一般均与人工岛的重要性、一旦破坏后的损失程度或影响程度等密切相关。国内外相关堤防、海堤或护岸设计标准中，防潮防洪、防浪、抗震设防和设计使用年限等标准基本上都与其掩护对象的重要性、一旦破坏后的损失程度或影响程度密切关联.堤防、海堤或护岸掩护对象越重要、一旦破坏后的损失程度或影响程度越高，相曲的设防标准越高，反之，设防标准越低。据此，将人工岛划分为三个等级。5.0.2人工岛由岛壁结构和回填料构成，
19、人工岛的使用年限本质上为岛壁结构的使用年限。设计使用年限为正常设计、施工、使用和维护条件下所达到的使用年限，正常维护包括必要的检测、防护和维修“在调研的国内外典型人工岛案例中，人工岛设计使用年限一股在50年100年之间。港珠澳大桥东、西岛隧人工岛设计使用年限最高，采用120年：用于港口开发建设的人工岛设计使用年限股为50年：用于油气开发的人工岛设计使用年限-股较低。5.0.3在调研的国内外典型人工岛案例中，大型或重要工程人工岛设计水位重现期一般采用200年及以上，港口类人工岛设计水位重现期一般采用50年。人工岛一般均较为重要，因此，其设计水位重限期标准不低于50年。与国家标准防洪标准3(GB5
20、0201)城市防洪标准I、I1.、山等级的防洪重现期一致。5.0.4参考国内外相关标准，设计波浪重现期和设计水位重现期一致。5.0，人工岛越浪量是指岛壁结构的越浪量，按照正常运营工况和设计工况分别给出了越浪量控制标准。人工岛岛壁结构越浪量是个较为狂杂的问题，木条对允许越浪量的规定，是根据搜集的国内外标准,并结合已建工程的设计和使用经验综合分析给出的。人工岛越浪圻控制标准主要取决了一岛壁结构后方防护要求和排水能力。5.0.6建设期的雨水排放一般采取临时工程措施，以免影响工程施工。5.0.8地盍动参数一般取设计使用年限对应的超越概率10%的地施动参数“参考国内外其他规范，对于重要工程，且对抗震有特
21、殊要求时，需要适当提高设防标准，比如：1.NG接收站掩护储排区的岛壁结构需要执行E液化天然气码头设计规范(JTS1655)的相关规定，安全停运地熊工况采用50年超越概率2%的地震动参数；港珠澳大桥东、西岛隧人工岛采用120年超越概率10%的地震动参数.6总平面布置6.2 平面布量6.2.1.3研究表明，人工岛波影区长度对其后方岸滩冲淤变化影峋明显，位于其波影区内的声线容易淤枳,严重的会形成连岛沙坝：位于其波影区外的岸线则容易冲刷,因此作出本款规定.6.3 陆域高程6.3.2海平面上升是目前国际社会普遍关注的问巡,基于此.本条明确提出在人工岛陆域高程设计时，设计水位的推算需要考虑设计使用年限内海
22、平面上升因素.7水工建筑物7.1 一敬规定7.1.4 极端高水位指重现期为50年、100年、200年等的年极值高水位：极端低水位指重现期为50年、100年、200年等的年极值低水位。7.1.5 一般而言，海上人工岛施工条件较差，岛壁结构在施工过程中如哂遇台风、寒潮等恶劣天气往往会造成较大损失，因此作出本条规定。7.2 结构设计7.2.4 堤前植物消浪措施能节省工程费用，美化环境,一般选用耐酸碱性及耐淹性好、材质柔韧、树冠发白、生长速度快及其他适用于当地生长且防浪效果良好的树种。北方地区临洵便J参考选择怪柳属、破蓬属、藜属、补II1.I草属、结缕草、狗牙根、獐毛等植物：南方地区临海侧参考选择木麻
23、黄属、结缕草属等植物。北方地区背海恻参考选择紫穗槐、怪柳、金叶女贞、石楠、海滨木横，枸杞、金银木、连翘、锦带、白刺、单叶或荆、凤尾丝兰、珠美海棠、金银花等灌木：景天、费菜、大侬草、荷兰菊、莺尾、著草、石竹、罗布麻、二色补血草、海边月见隼、马的、大花秋葵、直立雌、喊茅、用菁、中亚滨藜、盐地麻蓬、菊芋等草木：高羊茅、芨芨草、星星草、野牛草、结缕草、醇麦草、狗牙根等草坪地被。南方地区背海侧参考选择银叶树、草渤瓜雷兜、榄仁、黄槿、莲叶桐、璘等半红树或红树林伴生核物。7.2.6 排水管涵穿越岛壁结构时，需保证岛壁结构的安全桎定和耐久性。排水管涵域础与同部位岛壁结构基础不同，往往会造成不均匀沉降，导致排水
24、管涵连接处断裂、脱离等，影响使用，故作此规定。7.2.7 虑人工岛一般地处外海，防护条件较差，岛壁结构在未形成完整防护断面前，旦遭受台风、寒潮等恶劣天气破坏，其损失和影响较大，据此规定短暂状况的波浪重现期设计标准。7.3 景观设计7.3.6.1 缓坡式岛壁结构主要是为了实现水域和陆域的渐变而平顺式衔接，同时便于亲水，故规定其边坡坡度不宜陡于1:38陆域形成及地基处理&i一般规定8.1.3本条根据海洋环境保护相关要求制定，围填海工程一般采用先围后填的方式进行填筑，以降低对海洋环境的污染。8.2 陆域形成a2.3主要参考了国家标准囤填海工程填充物质成分限值(GB307362014),情性建筑废料又
25、称怡性拆建物料，是在建设、修缮、拆除等工程产生的未受到污染且有机物质含量低的建筑废弃物和弃土，抛填后不会与周围海域环境发生化学反应，其物质组成为砾石、砂石、泥土、混凝土、瓦砾和破块等。本条所指惜性建筑唆料不含海泥、塘泥、生活垃圾、塑胶、金属、木料、沥吉、工)1峻科和动植物残体等对环境有危古的物质。严禁回填危险废物是参照行业标准6水运工程环境保护设计规范(JTS149-2018)的有关规定制定的.8.3 地5处理8.3.3对地质条件匆杂、重要的工程，选择为代表性的位置进行现场典型施工是必要的，主要是为了检验加固设计参数和加固效果，指导设计和施工2X9导助航设施9.0.3对于通航船舶，海上人工岛是碍航物，位于通航海域的人工岛需要设置通航安全保护边界，井设置明确的警示标志，以策安全10环境与生态保护10.0.4本条根据国家海洋局2017年IO月13日发布的d围填海工程生态建设技术指南（试行）、自然资源部2018年11月1日发布的围填海项目生态评估技术指南（试行）和围填海项目生态保护修亚方案编制技术指南（试行制定。JO
