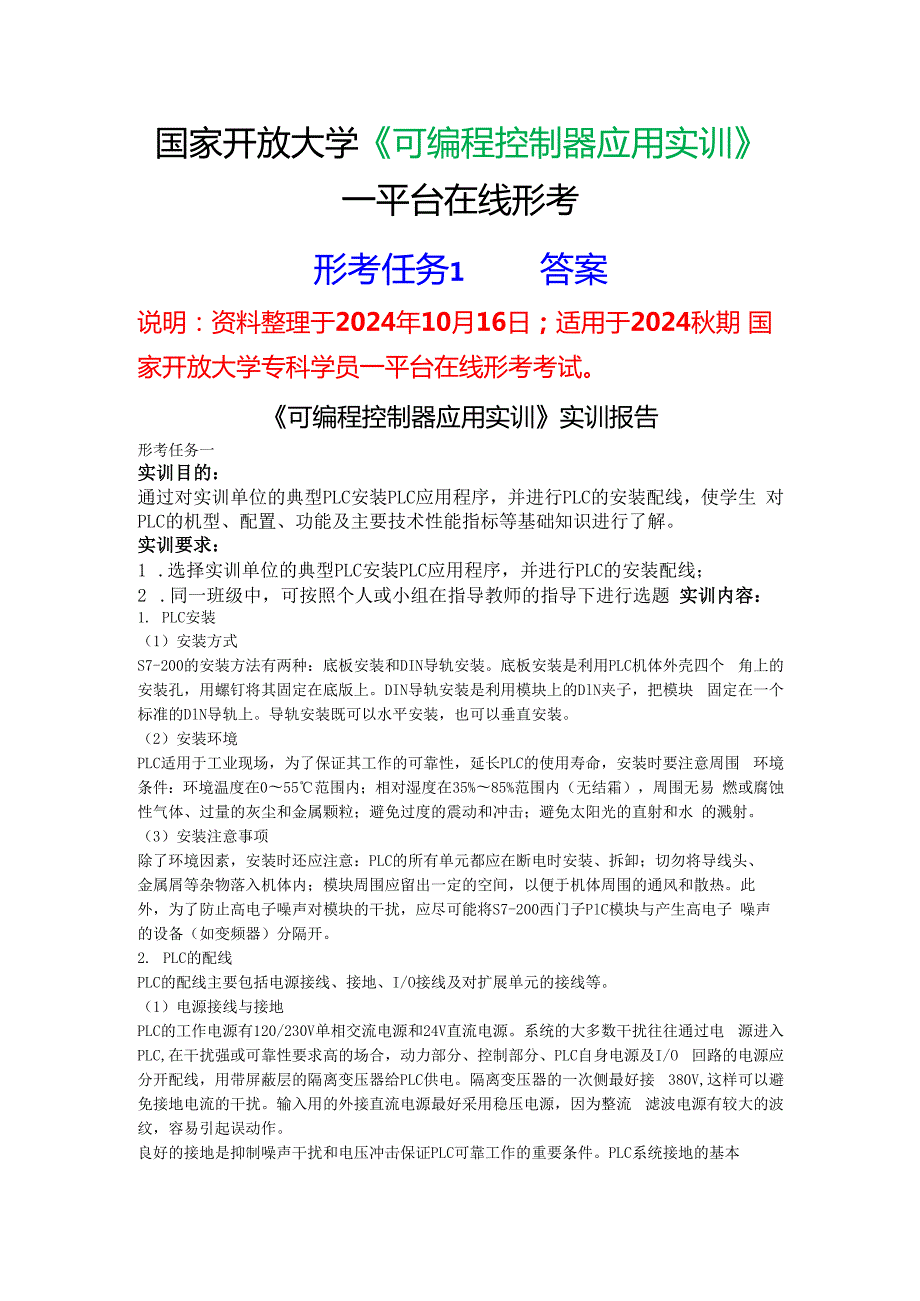

1、国家开放大学可编程控制器应用实训一平台在线形考形考任务1答案说明：资料整理于2024年10月16日；适用于2024秋期 国家开放大学专科学员一平台在线形考考试。可编程控制器应用实训实训报告形考任务一实训目的：通过对实训单位的典型PLC安装PLC应用程序，并进行PLC的安装配线，使学生 对PLC的机型、配置、功能及主要技术性能指标等基础知识进行了解。实训要求：1 .选择实训单位的典型PLC安装PLC应用程序，并进行PLC的安装配线；2 .同一班级中，可按照个人或小组在指导教师的指导下进行选题 实训内容：1. PLC安装（1）安装方式S7-200的安装方法有两种：底板安装和DIN导轨安装。底板安装
2、是利用PLC机体外壳四个 角上的安装孔，用螺钉将其固定在底版上。DIN导轨安装是利用模块上的DlN夹子，把模块 固定在一个标准的DlN导轨上。导轨安装既可以水平安装，也可以垂直安装。（2）安装环境PLC适用于工业现场，为了保证其工作的可靠性，延长PLC的使用寿命，安装时要注意周围 环境条件：环境温度在055范围内；相对湿度在35%85%范围内（无结霜），周围无易 燃或腐蚀性气体、过量的灰尘和金属颗粒；避免过度的震动和冲击；避免太阳光的直射和水 的溅射。（3）安装注意事项除了环境因素，安装时还应注意：PLC的所有单元都应在断电时安装、拆卸；切勿将导线头、 金属屑等杂物落入机体内；模块周围应留出一
3、定的空间，以便于机体周围的通风和散热。此 外，为了防止高电子噪声对模块的干扰，应尽可能将S7-200西门子PlC模块与产生高电子 噪声的设备（如变频器）分隔开。2. PLC的配线PLC的配线主要包括电源接线、接地、I/O接线及对扩展单元的接线等。（1）电源接线与接地PLC的工作电源有120/230V单相交流电源和24V直流电源。系统的大多数干扰往往通过电 源进入PLC,在干扰强或可靠性要求高的场合，动力部分、控制部分、PLC自身电源及I/O 回路的电源应分开配线，用带屏蔽层的隔离变压器给PLC供电。隔离变压器的一次侧最好接 380V,这样可以避免接地电流的干扰。输入用的外接直流电源最好采用稳压

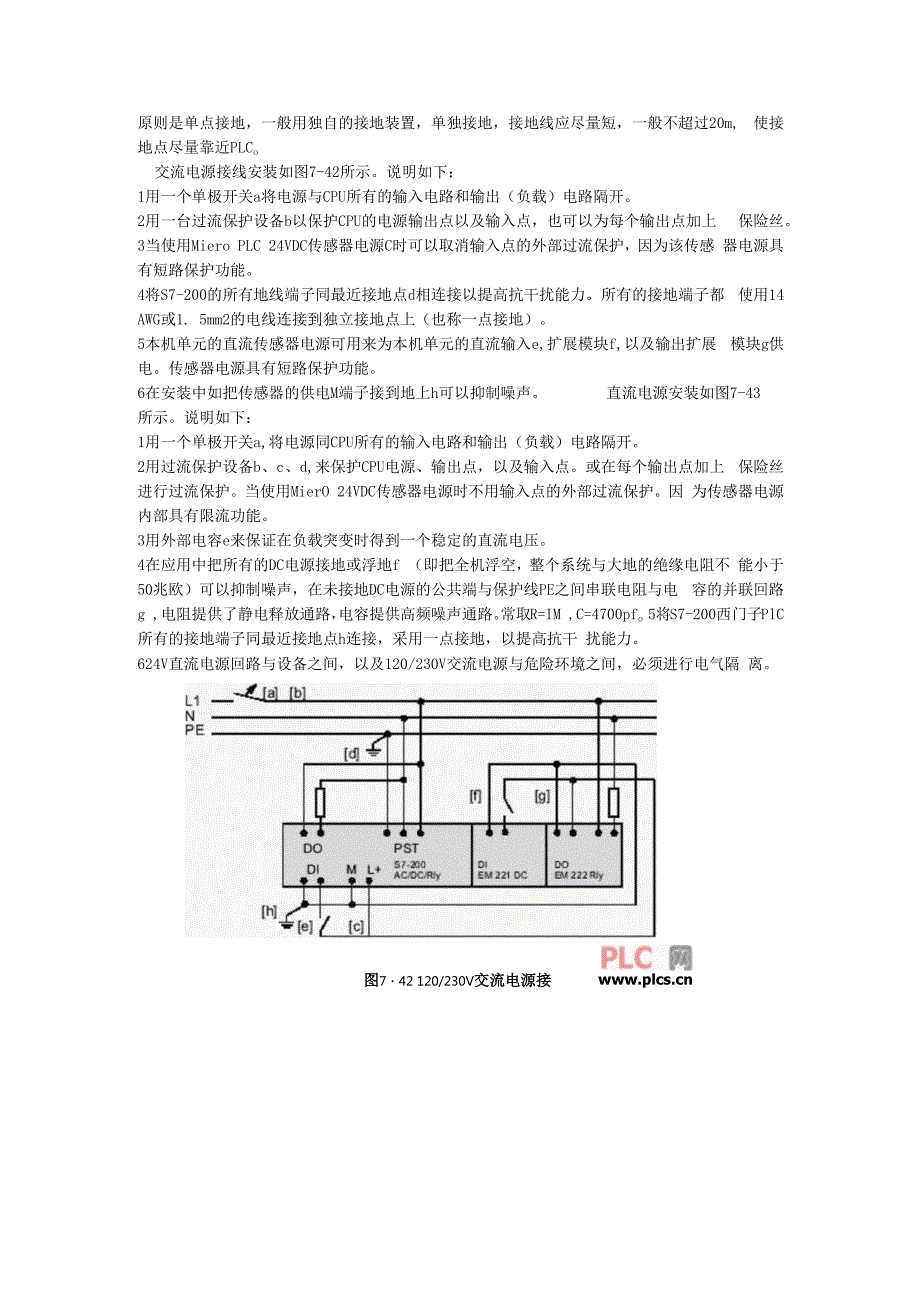

4、电源，因为整流 滤波电源有较大的波纹，容易引起误动作。良好的接地是抑制噪声干扰和电压冲击保证PLC可靠工作的重要条件。PLC系统接地的基本原则是单点接地，一般用独自的接地装置，单独接地，接地线应尽量短，一般不超过20m, 使接地点尽量靠近PLCo交流电源接线安装如图7-42所示。说明如下：1用一个单极开关a将电源与CPU所有的输入电路和输出（负载）电路隔开。2用一台过流保护设备b以保护CPU的电源输出点以及输入点，也可以为每个输出点加上 保险丝。3当使用Miero PLC 24VDC传感器电源C时可以取消输入点的外部过流保护，因为该传感 器电源具有短路保护功能。4将S7-200的所有地线端子同
5、最近接地点d相连接以提高抗干扰能力。所有的接地端子都 使用14 AWG或1. 5mm2的电线连接到独立接地点上（也称一点接地）。5本机单元的直流传感器电源可用来为本机单元的直流输入e,扩展模块f,以及输出扩展 模块g供电。传感器电源具有短路保护功能。6在安装中如把传感器的供电M端子接到地上h可以抑制噪声。直流电源安装如图7-43所示。说明如下：1用一个单极开关a,将电源同CPU所有的输入电路和输出（负载）电路隔开。2用过流保护设备b、c、d,来保护CPU电源、输出点，以及输入点。或在每个输出点加上 保险丝进行过流保护。当使用MierO 24VDC传感器电源时不用输入点的外部过流保护。因 为传感

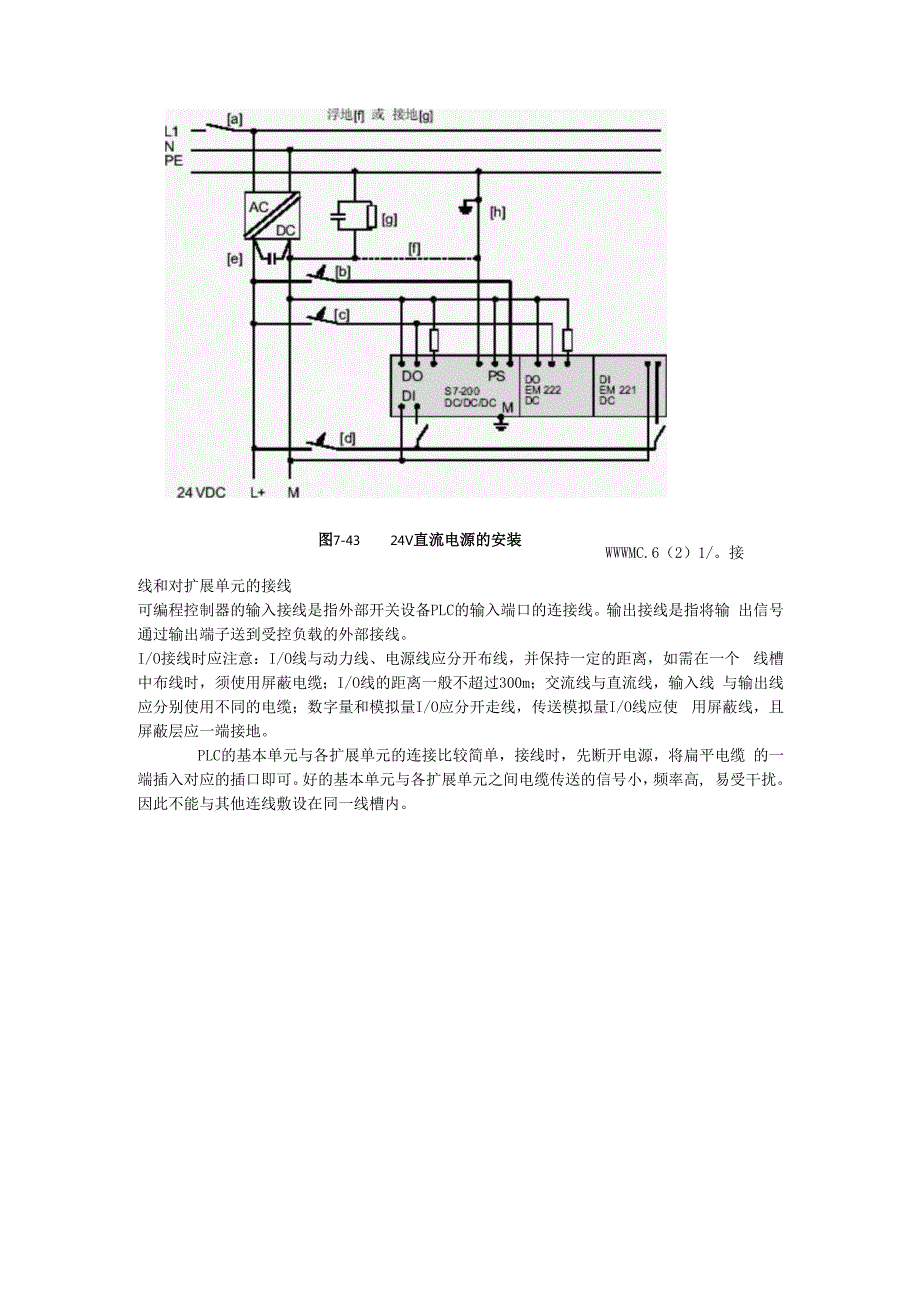

6、器电源内部具有限流功能。3用外部电容e来保证在负载突变时得到一个稳定的直流电压。4在应用中把所有的DC电源接地或浮地f （即把全机浮空，整个系统与大地的绝缘电阻不 能小于50兆欧）可以抑制噪声，在未接地DC电源的公共端与保护线PE之间串联电阻与电 容的并联回路g ,电阻提供了静电释放通路，电容提供高频噪声通路。常取R=IM ,C=4700pfo 5将S7-200西门子PlC所有的接地端子同最近接地点h连接，采用一点接地，以提高抗干 扰能力。624V直流电源回路与设备之间，以及120/230V交流电源与危险环境之间，必须进行电气隔 离。图742 120/230V交流电源接线图7-4324V直流电
7、源的安装WWWMC.6（2）1/。接线和对扩展单元的接线可编程控制器的输入接线是指外部开关设备PLC的输入端口的连接线。输出接线是指将输 出信号通过输出端子送到受控负载的外部接线。I/O接线时应注意：I/O线与动力线、电源线应分开布线，并保持一定的距离，如需在一个 线槽中布线时，须使用屏蔽电缆；I/O线的距离一般不超过300m；交流线与直流线，输入线 与输出线应分别使用不同的电缆；数字量和模拟量I/O应分开走线，传送模拟量I/O线应使 用屏蔽线，且屏蔽层应一端接地。PLC的基本单元与各扩展单元的连接比较简单，接线时，先断开电源，将扁平电缆 的一端插入对应的插口即可。好的基本单元与各扩展单元之间电缆传送的信号小，频率高, 易受干扰。因此不能与其他连线敷设在同一线槽内。
