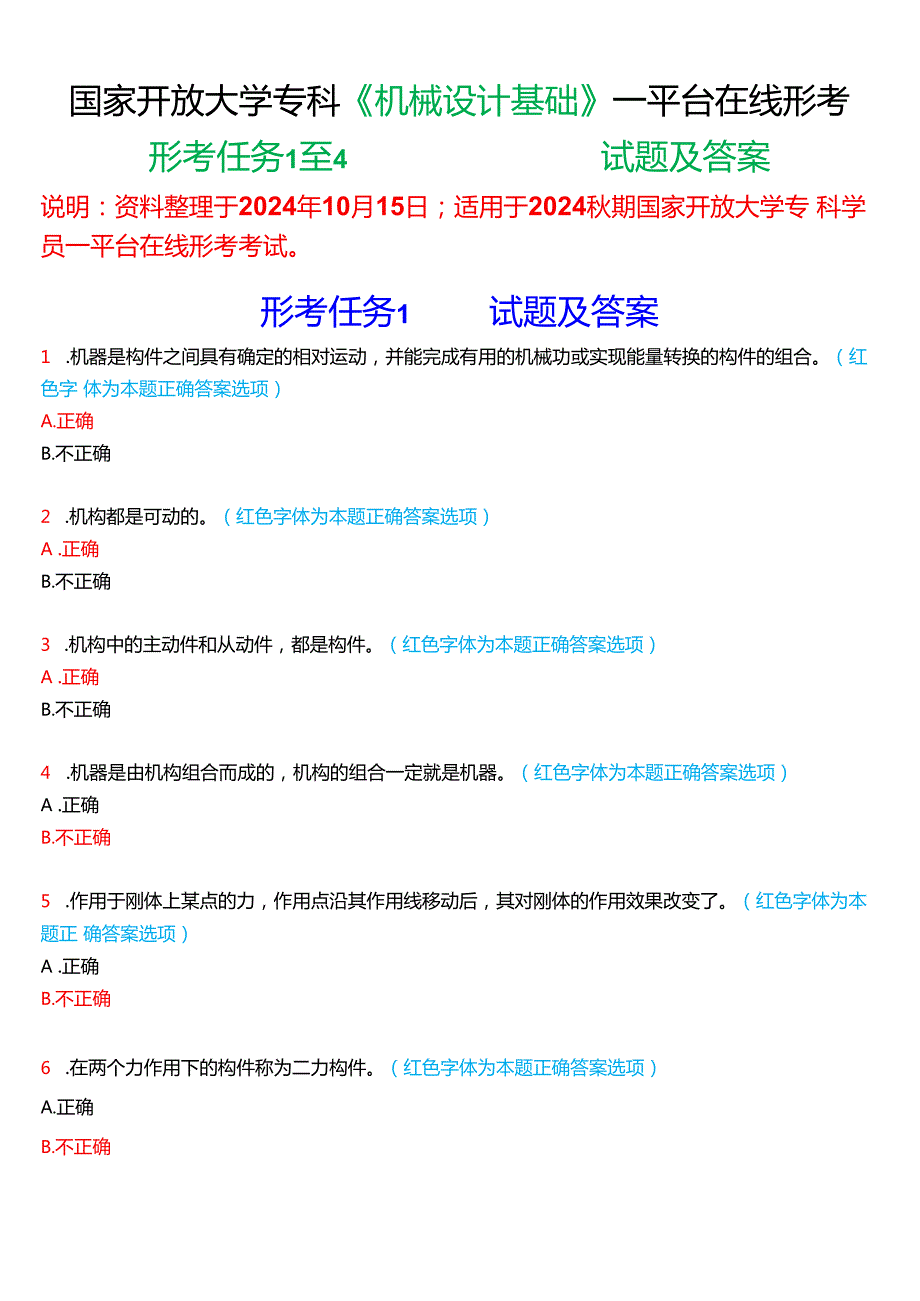

1、国家开放大学专科机械设计基础一平台在线形考形考任务1至4试题及答案说明：资料整理于2024年10月15日；适用于2024秋期国家开放大学专 科学员一平台在线形考考试。形考任务1试题及答案1 .机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。（红色字 体为本题正确答案选项）A.正确B.不正确2 .机构都是可动的。（红色字体为本题正确答案选项）A .正确B.不正确3 .机构中的主动件和从动件，都是构件。（红色字体为本题正确答案选项）A .正确B.不正确4 .机器是由机构组合而成的，机构的组合一定就是机器。（红色字体为本题正确答案选项）A .正确B.不正确5 .作用

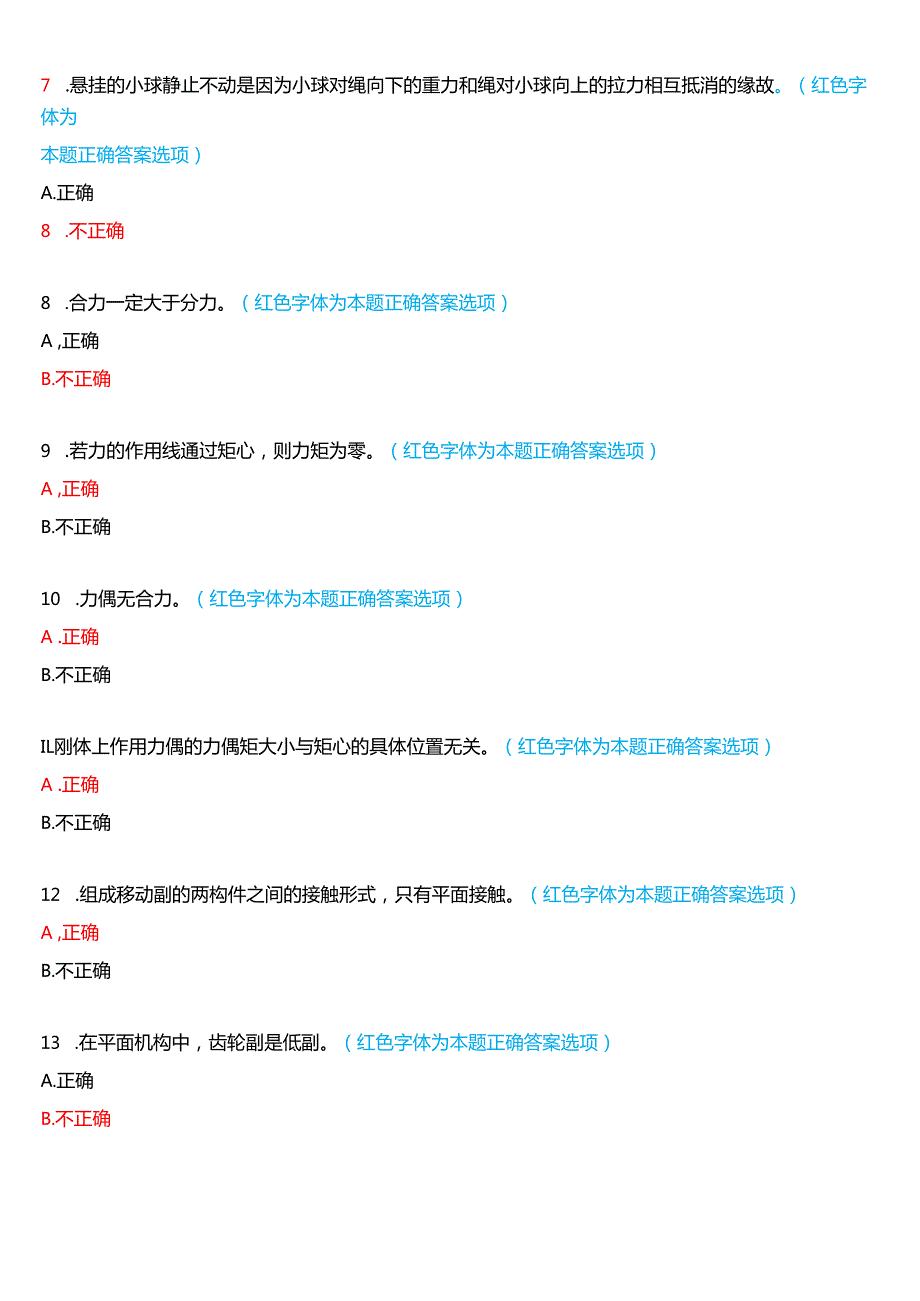

2、于刚体上某点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了。（红色字体为本题正 确答案选项）A .正确B.不正确6 .在两个力作用下的构件称为二力构件。（红色字体为本题正确答案选项）A.正确B.不正确7 .悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。（红色字体为本题正确答案选项）A.正确8 .不正确8 .合力一定大于分力。（红色字体为本题正确答案选项）A ,正确B.不正确9 .若力的作用线通过矩心，则力矩为零。（红色字体为本题正确答案选项）A ,正确B.不正确10 .力偶无合力。（红色字体为本题正确答案选项）A .正确B.不正确IL刚体上作用力偶的力偶

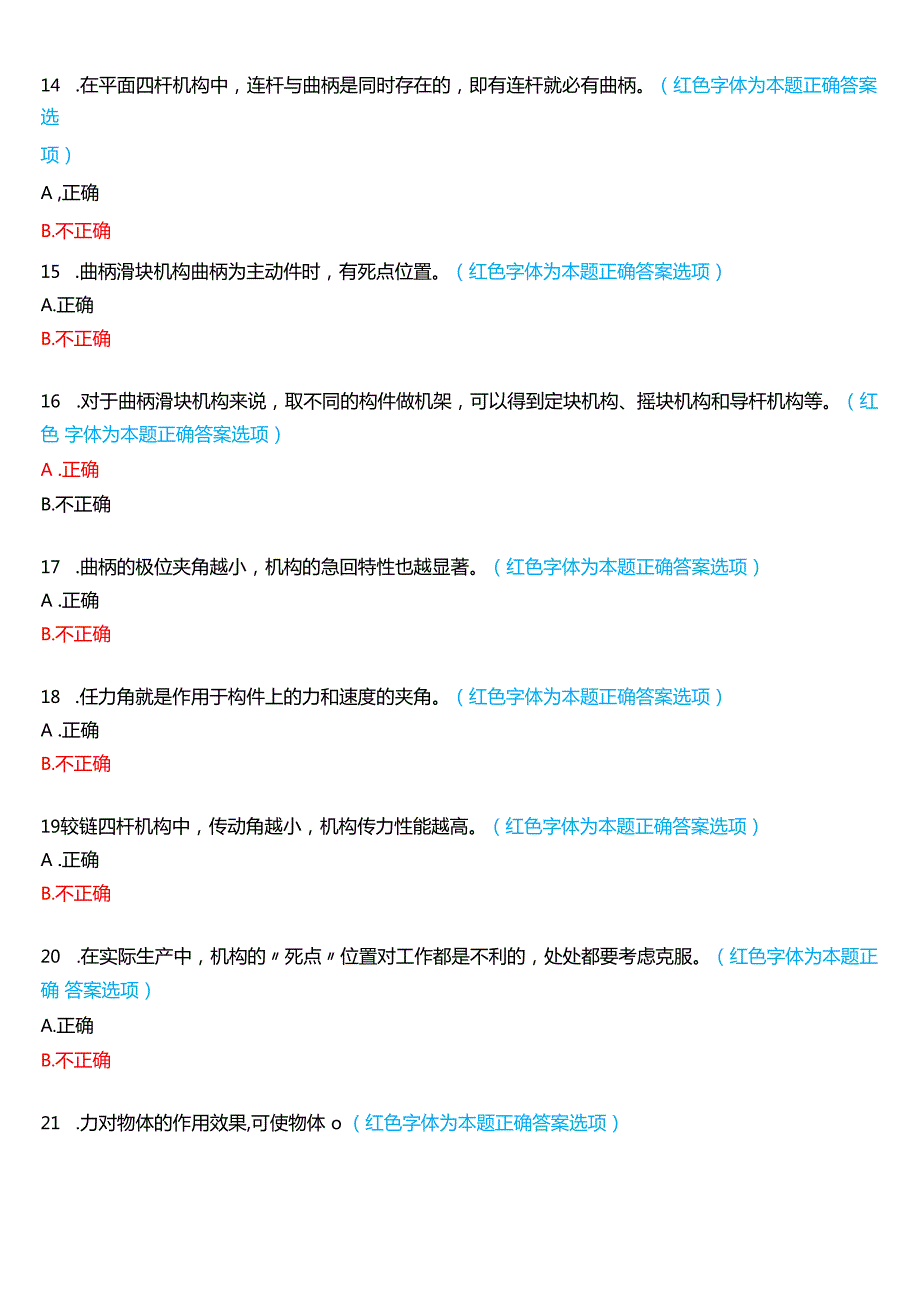

3、矩大小与矩心的具体位置无关。（红色字体为本题正确答案选项）A .正确B.不正确12 .组成移动副的两构件之间的接触形式，只有平面接触。（红色字体为本题正确答案选项）A ,正确B.不正确13 .在平面机构中，齿轮副是低副。（红色字体为本题正确答案选项）A.正确B.不正确14 .在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。（红色字体为本题正确答案选项）A ,正确B.不正确15 .曲柄滑块机构曲柄为主动件时，有死点位置。（红色字体为本题正确答案选项）A.正确B.不正确16 .对于曲柄滑块机构来说，取不同的构件做机架，可以得到定块机构、摇块机构和导杆机构等。（红色 字体为本题正确答案
4、选项）A .正确B.不正确17 .曲柄的极位夹角越小，机构的急回特性也越显著。（红色字体为本题正确答案选项）A .正确B.不正确18 .任力角就是作用于构件上的力和速度的夹角。（红色字体为本题正确答案选项）A .正确B.不正确19较链四杆机构中，传动角越小，机构传力性能越高。（红色字体为本题正确答案选项）A .正确B.不正确20 .在实际生产中，机构的死点位置对工作都是不利的，处处都要考虑克服。（红色字体为本题正确 答案选项）A.正确B.不正确21 .力对物体的作用效果,可使物体 o （红色字体为本题正确答案选项）A .产生运动B .产生内力C ,产生变形D .运动状态发生改变或产生变形22
5、作用在刚体上的二力平衡条件是o （红色字体为本题正确答案选项）A,大小相等、方向相反、作用线相同、作用在两个相互作用物体上B.大小相等、方向相反、作用线相同、作用在同一刚体上 C.大小相等、方向相同、作用线相同、作用在同一刚体上 D,大小相等、方向相反、作用点相同23 .取分离体画受力图时，以下说法错误的是o （红色字体为本题正确答案选项）A.钱链约束力的指向可以假定，光滑面约束力的指向不能假定。B.固定端约束力的指向可以假定，柔体约束力的指向不能假定。C.固定端约束力偶矩的指向可以假定，活动钱链反力的指向不能假定。D.柔体约束力的指向可以假定，正压力的指向不能假定。24.下图所示的受力系统
6、中，不计杆AB、杆BC和绳DE的自重,则杆AB的正确受力图为O D.答案C25力偶对物体的作用效果，取决于下列因素 o （红色字体为本题正确答案选项）A .力的大小和力偶在作用平面内的转向B.力偶臂的长短和力偶在作用平面内的转向C.力偶矩的大小和力偶在作用平面内的转向D ,仅取决于力偶矩的大小，与力偶在作用平面内的转向无关A.1B.2C.3D.427.机构具有确定相对运动的条件是o （红色字体为本题正确答案选项）A机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于或等于主动件数目28,平面四杆机构中，若各杆长度分别为、。（
7、红色字体为本题正确答案选项）（3分）当以为机架，则此四杆机构为 o （红色字体为本题正确答案选项）A .双曲柄机构B.曲柄摇杆机构C .双摇杆机构D.曲柄滑块机构 29.下图所示的平面四杆机构中，各杆长度分别为a=25mms b=90mm、c=75mms d = 100mmo若杆AB是机构的主动件，AD为机架，机构是。（红色字体为本题正确答案选项）A ,双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构30 .在钱链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取O （红色字体为本题正确答案选项）A.最短杆B ,最短杆的相邻杆 C .最短杆的相对
8、杆D.任何一杆31 .根据下图所示机构的尺寸和机架判断较链四杆机构是o （红色字体为本题正确答案选项）A双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构32.平面四杆机构无急回特性时，行程速比系数 o （红色字体为本题正确答案选项）A .大于1B .小于1C.等于1D.等于O33.为保证四杆机构良好的传力性能不应小于最小许用值。（红色字体为本题正确答案选项）A.压力角B.传动角C .极位夹角D.啮合角34.曲柄摇杆机构中，曲柄为主动件时，为死点位置。（红色字体为本题正确答案选项）A ,曲柄与连杆共线时的位置B.摇杆与连杆共线时的位置C.不存在D.曲柄与连杆成90。35 .机械中常利用
9、的惯性力来越过机构的死点位置。（红色字体为本题正确答案选项）A.主动构件B .联接构件C ,从动构件 D .任何构件36 .凸轮机构从动杆的运动规律，是由凸轮的所决定的。（红色字体为本题正确答案选项）AjS力角B ,滚子C形状 D .轮廓曲线37 .凸轮机构中从动件常用的运动规律，有刚性冲击的是o （红色字体为本题正确答案选项）A.等速运动规律B .等加速运动规律 C.简谐运动规律 D .等减速运动规律38 .对于高速运动的凸轮机构，需要减小惯性力、改善动力性能，应优先选用 o （红色字体为本题正确答案选项）A.等速运动规律B .等加速运动规律C.正弦加速度运动规律D.余弦加速度运动规律39
10、下列机构中，不属于间歇机构的是o （红色字体为本题正确答案选项）A .棘轮机构Bj曹轮机构C .齿轮机构 D 不完全齿轮机构40 .能实现间歇运动的机构是o （红色字体为本题正确答案选项）A曲柄摇杆机构B ,双摇杆机构C ,槽轮机构D .齿轮机构形考任务2试题及答案L构件的强度要求，就是构件有足够的抵抗变形的能力。（红色字体为本题正确答案选项）A ,正确B.不正确2 .构件的刚度要求，就是构件有足够的抵抗破坏的能力。（红色字体为本题正确答案选项）A ,正确B.不正确3 .塑性材料的失效主要为断裂失效。（红色字体为本题正确答案选项）A ,正确B.不正确4,工程上一般不允许材料发生塑性变形，因此
11、屈服极限是塑性材料的重要强度指标。（红色字体为本题正确答案选项）A .正确B.不正确5彳防量铸铁材料强度的指标是强度极限。（红色字体为本题正确答案选项）A .正确B.不正确6.由渐开线的形成过程可知，基圆内有渐开线。（红色字体为本题正确答案选项）A .正确B.不正确7,基圆相同，产生的渐开线的相同。（红色字体为本题正确答案选项）A.正确B.不正确8 .齿轮的标准压力角和标准模数都在分度圆上。（红色字体为本题正确答案选项）A ,正确B.不正确9 .模数、直径、齿顶高系数和顶隙系数都是标准值的齿轮是标准齿轮。（红色字体为本题正确答案选项）A .正确B.不正确10 .渐开线标准直齿圆柱齿轮传动，由
12、于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。（红色字体为本题正确答案选项）A ,正确B.不正确IL若齿轮连续传动，其重合度要小于Io （红色字体为本题正确答案选项）A .正确B.不正确12.用仿形法加工齿轮时，同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。（红色字体为本题正确答案选项）A ,正确B.不正确13,斜齿轮不产生根切的最少齿数大于直齿轮。（红色字体为本题正确答案选项）A ,正确B.不正确14 .圆锥齿轮传动是空间齿轮传动。（红色字体为本题正确答案选项）A ,正确B.不正确15 .蜗杆传动一般用于传动大功率、大速比的场合。（红色字体为本题正确
13、答案选项）A ,正确B.不正确16 .蜗杆传动的主要缺点是传动效率低，摩擦剧烈，发热量大。（红色字体为本题正确答案选项）A ,正确B.不正确17 .连续工作的闭式蜗杆传动需进行热平衡计算，以控制工作温度。（红色字体为本题正确答案选项）A ,正确B.不正确18,周转轮系的自由度一定为Io （红色字体为本题正确答案选项）A .正确B.不正确19行星轮系的自由度为L （红色字体为本题正确答案选项）A ,正确B.不正确20 .差动轮系的自由度为2。（红色字体为本题正确答案选项）A .正确B.不正确21 .脆性材料的失效形式为 o （红色字体为本题正确答案选项）A ,屈服失效B ,断裂失效G扭转失效D.
14、点蚀失效22 .如图所示钢制拉杆承受载荷，若材料的许用应力，杆件横截面积为圆形，横截面的最小半径为 o （红色字体为本题正确答案选项）A.9.2mmB.9.2mC.84.6mmD.84.6m23 .渐开线齿廓基圆上的压力角 o （红色字体为本题正确答案选项）A .大于OB .小于OC.等于OD .等于2024 .标准齿轮的上的压力角为20oo （红色字体为本题正确答案选项）A基圆B.分度圆C .节圆D.齿顶圆25 .渐开线齿廓形状取决于直径大小。（红色字体为本题正确答案选项）A基圆B.分度圆C .节圆D.齿顶圆26 .模数相同、齿数不同的两个渐开线标准直齿圆柱齿轮,以下几何尺寸不相等的是o （
15、红色字体为本题正确答案选项）A .基圆直径B.齿全高C .齿距D.齿厚27 .标准直齿圆柱齿轮的全齿高等于9mm ,则模数等于。（红色字体为本题正确答案选项）A.2mmB.2.5mmC.3mmD.4mm28 .用齿条型刀具展成法加工渐开线直齿圆柱齿轮，对于正常齿制的标准直齿圆柱齿轮而言，避免根切的最小齿数为 O （红色字体为本题正确答案选项）A.16B.17C.18D.1929 .一对齿轮能正确啮合，则它们的 必然相等。（红色字体为本题正确答案选项）A.直径B芮度C .模数D .齿数30为了齿轮能进入啮合，它们必须相同的是o （红色字体为本题正确答案选项）A .直径B .范度C .齿数D.基圆
16、齿距31. 一对齿轮啮合时，两齿轮的 始终相切。（红色字体为本题正确答案选项）A.节圆B.齿顶圆C .基圆D.齿根圆32. 是标准外啮合斜齿轮传动的正确啮合条件之一。（红色字体为本题正确答案选项）A两齿轮的法面模数相等B.两齿轮的端面模数相等C.两齿轮的螺旋角旋向相同D ,两齿轮齿数相等33. 是标准外啮合斜齿轮传动的正确啮合条件之一。（红色字体为本题正确答案选项）A .两齿轮的端面模数相等B.两齿轮的法面压力角相等C .两齿轮的螺旋角旋向相同D .两齿轮齿数相等34.蜗杆传动装置中，蜗杆的头数为二Zi ,蜗杆直径系数为q ,蜗轮齿数为=Z2 ,则蜗轮蜗杆传动的标准中心距a等于 oC A /w
17、r1 + z2）2OBM2o c. z 、 g +q）2O D m（q+二0/2答案D3 5.阿基米德圆柱蜗杆的 模数，应符合标准数值。（红色字体为本题正确答案选项）A端面B法面C .轴面D.无36.在普通圆柱蜗杆传动中，若其他条件不变而增加蜗杆头数，将使 o （红色字体为本题正确答案选项）A.传动效率提高B.蜗杆强度提高C ,传动中心距增大 D.蜗杆圆周速度提高37 .为了减少蜗轮刀具数目，有利于刀具标准化，规定为标准值。（红色字体为本题正确答案选项）A.蜗轮齿数B ,蜗轮分度圆直径C .蜗杆头数 D .蜗杆分度圆直径38 .传动比大而且准确的传动是o （红色字体为本题正确答案选项）A带传
18、动 B专连传动 C.一对齿轮传动 D .蜗杆传动39 .当两轴距离较远，且要求传动比准确，宜采用 o （红色字体为本题正确答案选项）A .轮系传动B.一对齿轮传动C.带传动D .蜗杆传动40 .在轮系中加入惰轮可改变轮系的 o （红色字体为本题正确答案选项）A.传动比B转向C.传动比和转向D .以上均不对形考任务3试题及答案L带传动中打滑现象是不可避免的。（红色字体为本题正确答案选项）A.正确B.不正确2.带传动在工作时，产生弹性滑动是由于传动过载。（红色字体为本题正确答案选项）A .正确B.不正确3,带具有弹性，可缓冲吸震，带传动噪音小、传动平稳。（红色字体为本题正确答案选项）A ,正确B.
19、不正确4.带传动的轴受力较小，因此带传动的寿命长。（红色字体为本题正确答案选项）A .正确B.不正确5 .联接是将两个或两个以上的零件联成一个整体的结构。（红色字体为本题正确答案选项）A.正确B.不正确6 .动联接中，被联接的零、部件之间可以有相对位置的变化。（红色字体为本题正确答案选项）A.正确B.不正确7 .运动副是联接，联接也是运动副。（红色字体为本题正确答案选项）A ,正确8 .不正确8 .压入法一般只适用于配合尺寸和过盈量都较小的联接。（红色字体为本题正确答案选项）A ,正确B.不正确9 .三角形螺纹具有较好的自锁性能。（红色字体为本题正确答案选项）螺纹之间的摩擦力及支承面之间的 摩
20、擦力都能阻止螺母的松脱。（红色字体为本题正确答案选项）所以就是在振动及交变载荷作用下，也不 需要防松。（红色字体为本题正确答案选项）A .正确B.不正确10 .螺纹联接受到冲击、振动、变载荷作用或工作温度变化很大时，需要考虑防松措施。（红色字体为本 题正确答案选项）A .正确B.不正确11 .一个平键联接能传递的最大扭矩为，则安装一对平键能传递的最大扭矩为。（红色字体为本题正确答 案选项）A .正确B.不正确12 .平键当采用双键连接时，两键在轴向位置按相隔180。布置。（红色字体为本题正确答案选项）A ,正确B.不正确13 .楔键和切向键能构成紧连接。（红色字体为本题正确答案选项）A .正确
21、B.不正确14 .如需在轴上安装一对半圆键,则应将它们在轴向位置相隔90。布置。（红色字体为本题正确答案选项） A .正确B.不正确15 .当载荷较大时，可选用滚子轴承,对轻、中载荷应选用球轴承。（红色字体为本题正确答案选项）A.正确B.不正确16 .推力球轴承只能承受轴向载荷。（红色字体为本题正确答案选项）A ,正确B.不正确17 .工作中转动的轴为转轴。（红色字体为本题正确答案选项）A .正确B.不正确18,仅传递扭矩的轴是转轴。（红色字体为本题正确答案选项）A ,正确B.不正确19,仅传递扭矩的轴是转轴。（红色字体为本题正确答案选项）A .正确B.不正确20 .通过连轴器联接的两轴可在工
22、作中随时分离。（红色字体为本题正确答案选项）A.正确B.不正确21 ,下列型号的V带中，具有最小横截面积。（红色字体为本题正确答案选项）AA型B.B型C.C型DQ型22 .下列型号的V带中，具有最大横截面积。（红色字体为本题正确答案选项）AN型B.C型C.A型DE型23 .带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带 o （红色字体为本题正确答案选项）A.进入大带轮处B .紧边进入小带轮处C.离开大带轮处D.离开小带轮处24 .带传动不能保证准确的传动比，其原因是o （红色字体为本题正确答案选项）A.带容易变形和磨损B.带在带轮上出现打滑C.带传动工作时发生弹性滑动D.带的弹
23、性变形不符合虎克定律25 .螺纹联接是一种 o （红色字体为本题正确答案选项）A可拆联接B .不可拆联接C.具有防松装置的为不可拆联接，否则为可拆联接D.具有自锁性能的为不可拆联接，否则为可拆联接26 .不能用于传动的螺纹为 螺纹。（红色字体为本题正确答案选项）A三角形B.矢巨形C梯形 D.锯齿形27 .普通螺纹的公称直径是指螺纹的。（红色字体为本题正确答案选项） A .大径B小径 C .底径 D顶径28 .采用螺纹联接时，当两个被联接件之一太厚不宜制成通孔，且联接不需要经常拆装时，宜采用o （红色字体为本题正确答案选项）A ,螺栓联接B .螺钉联接C.双头螺柱联接D.紧定螺钉联接29 .采用
24、螺纹联接时，若被联接件不厚，容易加工出通孔,且需要经常装拆的情况下宜采用 o （红色字体为本题正确答案选项）A .螺栓联接B .螺钉联接C.双头螺柱联接D.紧定螺钉联接30 .采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装拆的情况下宜采用 o（红色字体为本题正确答案选项）A ,螺栓联接B.双头螺柱联接C .螺钉联接D.紧定螺钉联接31 .普通螺纹联接中的松螺纹和紧螺纹联接的主要区别是：松螺纹联接的螺纹部分不承受 的作用。（红色字体为本题正确答案选项）A .拉伸B扭转C .剪切D湾曲32 .键联接的主要用途是使轮与轮毂之间 o （红色字体为本题正确答案选项）A .沿轴向固定并传递
25、轴向力B.沿轴向可作相对滑动并具有导向性C .沿周向固定并传递扭矩D.安装拆卸方便33.普通平键联接传递动力是靠 o （红色字体为本题正确答案选项）A.两侧面的摩擦力B.两侧面的挤压力C.上下面的挤压力 D .上下面的摩擦力34 .半圆键联接传递动力是靠 o （红色字体为本题正确答案选项）A.两侧面的摩擦力 B ,两侧面的挤压力 C .上下面的挤压力 D .上下面的摩擦力35 .在键联接设计中，普通平键的长度尺寸主要依据选定。（红色字体为本题正确答案选项）A ,传递转矩的大小B.轮毂材料的强度C .轮毂装配工艺性 D .轮毂的宽度尺寸36 .对用于静联接的普通平键，截面尺寸主要是根据 来选择。
26、红色字体为本题正确答案选项）A .传递扭矩的大小B .传递功率的大小 C ,轮毂的长度 D.轴的直径37 .在各种基本类型的向心滚动轴承中，不能承受轴向载荷。（红色字体为本题正确答案选项） A .调心球轴承B.圆柱滚子轴承C.调心滚子轴承 D .深沟球轴承38 .按照轴的承载情况，工作时只受弯矩，不传递扭矩的轴,称为 o （红色字体为本题正确答案选项）A .转轴B .心轴C.传动轴D .以上均不是39 .齿轮减速器中的轴属于。（红色字体为本题正确答案选项） A.转轴B .心轴 C.传动轴 D ,以上均不是40 .连接汽车前部变速箱和汽车后轮的轴属于 o （红色字体为本题正确答案选项）A .转
27、轴B心轴 C.传动轴 D .以上均不是形考任务4试题及答案L如图所示，已知一重为G = IOON的物体放在水平面上，其摩擦因素fs=0.30当作用在物体上的水平 力F大小分别为10Ns 20N、30N时，试分析这三种情形下，物体是否平衡？摩擦力等于多少？/77/答案：解:fa =GfiN当F = IoN, / =/= ION。物体处于平衡状态。当尸= 20N, f = F = 20N Q物体处于平衡状态。当尸= 40Nmx, / = 30NQ物体滑动。2.如图所示吊杆中A、Bs C均为钱链连接，已知主动力F = 2kN , AB=BC=400mm , BO = 200mm , 求两吊杆的受力的
28、大小。答案:sin a 200/400=O. 5* =30由 ZFr=O, Fab COSa - Fbc COSa = O。 Fb = FBC由 ZF)=O, Fab sin a Fbc sin - F = O o Fab=Fbc=F= 2kN3 .计算图示机构的自由度。(2)驼D(4)答案:(1)解：活动构件数 低副数 高副数自由度数=7Pl=9Ph=IF =3一 2一尸h=372对 - 1=2(2)解：活动构件数 低副数 高副数自由度数n=5PEPh=OF=3n-2PL-PH=3 *52 7-0= 1(3)解：活动构件数低副数高副数自由度数/?= 7=9=2F =3一 2 凡一 =3X7
29、 2X9-2=1(4)解：活动构件数Z?= 7低副数=9高副数=2自由度数F =3- 2 凡一耳=3X7-2X92=14.如下图所示变截面杆AC ,在A、B两处分别受到50kN和140kN的力的作用，材料E = 200GPao 试求：42=10cm2i . 2/-41=5cnr/140kN150kNBIm I Im答案：(I)轴力图(2) AB 段，G=2=段谭- =-IOOMPa /1 jD X IUF r90 IO3A?-10 IO2= 90MPaI (3) AB段-象=蓝晨;:葭翳=-0.5mm (缩则R人， Fm/2 _ 9x 1。3 X 1000 由匕)BC 段： Y =西7 2。
30、0 X Id X 10。0 45mm (伸长)I =l + ? = 0.5 + 0.45 = 0. 05 mm (缩短)/ = 4n， = 160MPa。5,简支梁如图所示。已知F=IOKN ,作用点在梁的中点，梁的全长I。试求：TV l答案：解：(1) M4 =0 Fa + / + Fzr 2 = 0 a口 Fa-M 102-20 n B 2a 22Za =0,打4 =F = IOKTV(2) m =2。KN m尸A TCB20kN m6,已知一对外啮合直齿圆柱标准齿轮的Zl=30 , Z2=45 ,压力角a=20。，模数m二5mm ,齿顶高系数 ha* = 1 ,顶隙系数c*=0.25 ,
31、试求齿轮1的分度圆直径，齿顶圆直径，齿根圆直径，两轮啮合传动的中 心距和传动比。答案：解：分度圆J=nr=53O=l 50mm齿顶圆da=(z+2 力 a*)m= 160mm齿根圆rff=(z-2a*-2c*)m= 137.5mm中心距O=m(Z4Z7)2=187.5mm传动比/=.=1.57.一渐开线直齿圆柱标准齿轮，已知齿数Z = 25 ,齿距P = 12.566mm ,压力角a = 20oz h*a = 1 , c* 二0.25。试求：该齿轮的分度圆直径、齿顶圆直径、齿根圆直径、齿厚、齿槽宽。答案：齿E巨 P=12.566mm f 齿距 p=m f 12.566=3.14*m f 模数
32、m = 4mm ;齿数Z=25 f分度圆直径d = mz=4*25=100 mm ;齿顶圆直径 da = m(z+2ha*)=4* ( 25 + 2 ) = 108mm ;齿根圆直径 df=m(z-2.5)= 4* ( 25-2.5 ) =90mm ;基圆直径db=dcos ;全齿高 h=2.25m =2.25*4=9mm ;齿厚 s=m2=3.14*42=6.28mm ;齿槽宽 e=m2 = 3.14*42=6.28mm.8,已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径dal=77.5mm ,齿数Zl = 29o现要求设计一个大齿 轮与其相啮合，传动的安装中心距a二145mm ,试计算这个大齿
33、轮的主要尺寸（分度圆直径d2、齿顶 圆直径da2、齿根圆直径df2 ） o答案：解：由 dai=(，i+2A：)7w, 77.5 = (29 2) m o n=2.5由 =n(r2-y2, 145 = (r2 + 29) 2.5/2。,2=87分度圆直径dz=mz=217.5mm齿顶圆直径 A=(Z22 Aa* )m=222.5mm齿根圆直径 df=(z-2 Aa*-2c*)m=211.25mm9.图示轮系，已知Zl=18、Z2=20s Z2,=25x Z3=25s Z3=2(右旋),当a轴旋转100圈时，b轴 转4.5圈，求蜗轮的齿数Z4及b轴的转向。答案：4.5 = 100*(z Iz2)
34、z2,z3)(z 3 ,z4)=IOO*(18*25*2)(20*25*z4)= 180z4= z4=180/4.5=40转向：逆时针10 .如图所示的轮系，已知 zl=15,z2=25,z2 =15 , z3 = 30 , z3 =15 , z4=30 , z4 =2（右旋）, z5=60 , z5z =20 , m=4mm ,若nl = 500rmin ,求齿条6的线速度v的大小。（提示：齿轮齿条机 构中齿条的运动速度，其中d为齿轮分度圆直径，n为齿轮转速）1. nl7 二九工25 30 30 60200解：/,= = .=一H-=n5 ?|工、二3二41515152=2.5rmin 4s601000 601000“mm5 = 0.0I0Snsl.5mms
