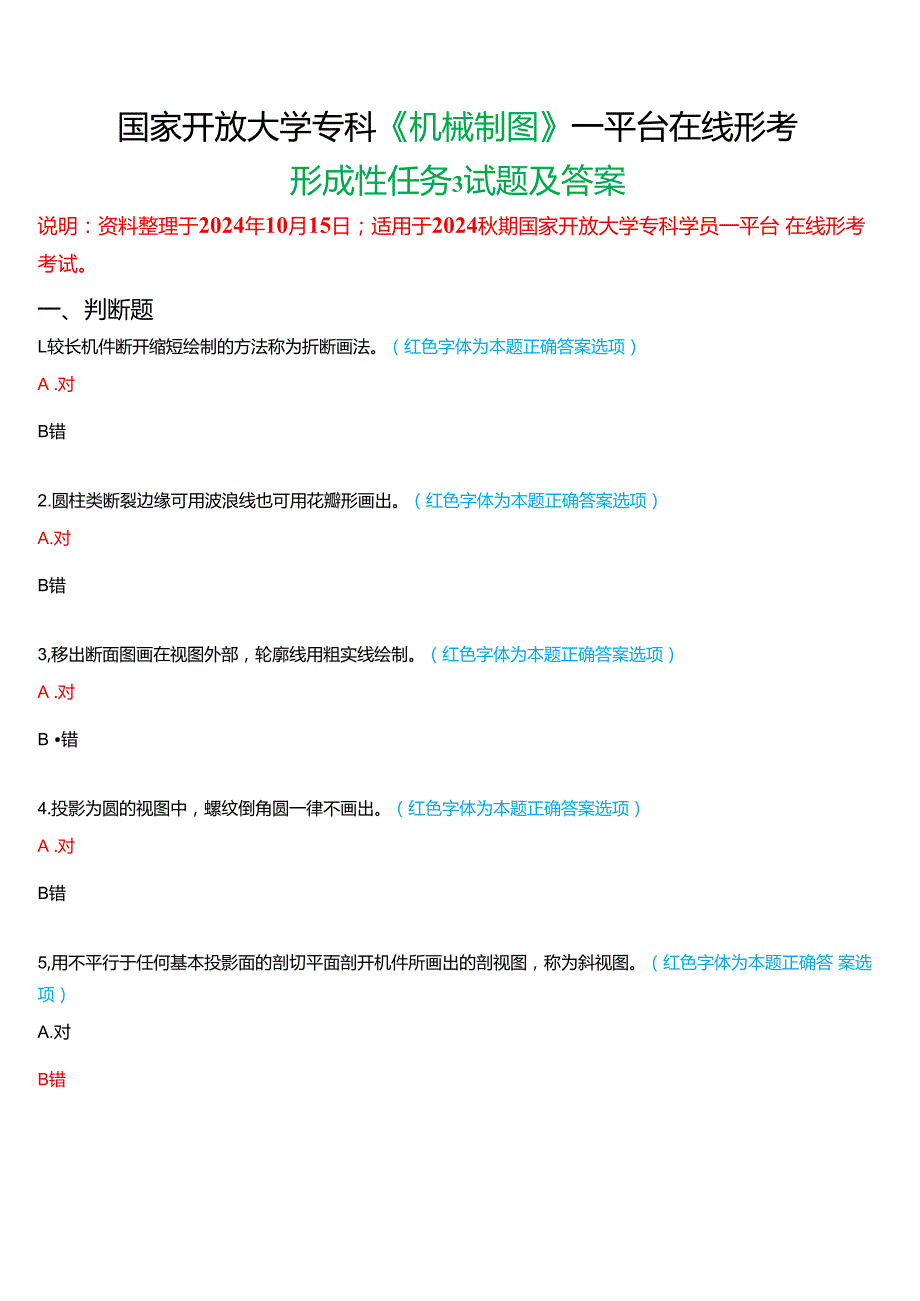

1、国家开放大学专科机械制图一平台在线形考形成性任务3试题及答案说明：资料整理于2024年10月15日；适用于2024秋期国家开放大学专科学员一平台 在线形考考试。一、判断题L较长机件断开缩短绘制的方法称为折断画法。（红色字体为本题正确答案选项）A .对B错2.圆柱类断裂边缘可用波浪线也可用花瓣形画出。（红色字体为本题正确答案选项）A.对B错3,移出断面图画在视图外部，轮廓线用粗实线绘制。（红色字体为本题正确答案选项）A .对B 错4.投影为圆的视图中，螺纹倒角圆一律不画出。（红色字体为本题正确答案选项）A .对B错5,用不平行于任何基本投影面的剖切平面剖开机件所画出的剖视图，称为斜视图。（红色字

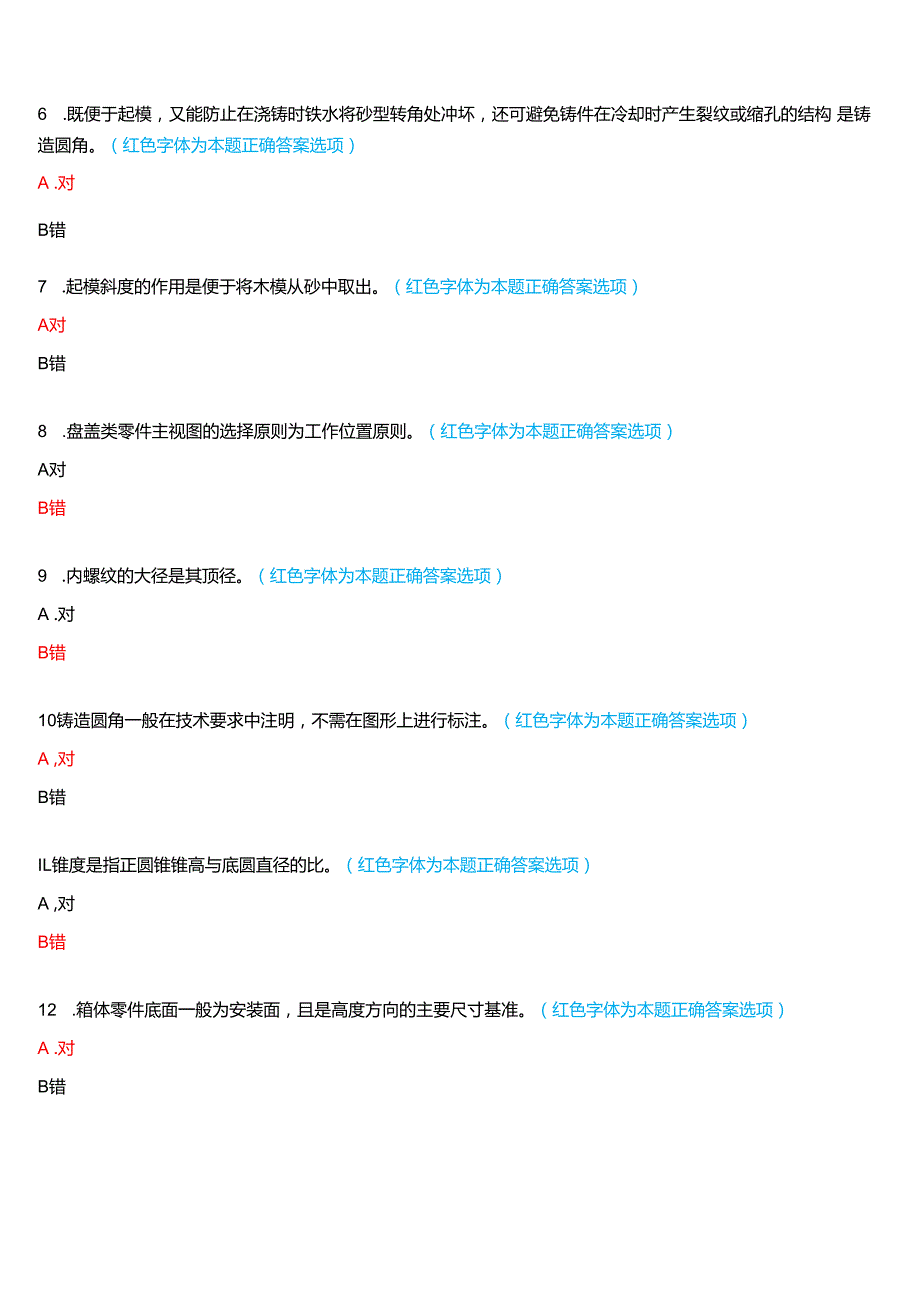

2、体为本题正确答 案选项）A.对B错6 .既便于起模，又能防止在浇铸时铁水将砂型转角处冲坏，还可避免铸件在冷却时产生裂纹或缩孔的结构 是铸造圆角。（红色字体为本题正确答案选项）A .对B错7 .起模斜度的作用是便于将木模从砂中取出。（红色字体为本题正确答案选项）A对B错8 .盘盖类零件主视图的选择原则为工作位置原则。（红色字体为本题正确答案选项）A对B错9 .内螺纹的大径是其顶径。（红色字体为本题正确答案选项）A .对B错10铸造圆角一般在技术要求中注明，不需在图形上进行标注。（红色字体为本题正确答案选项）A ,对B错IL锥度是指正圆锥锥高与底圆直径的比。（红色字体为本题正确答案选项）A ,对B

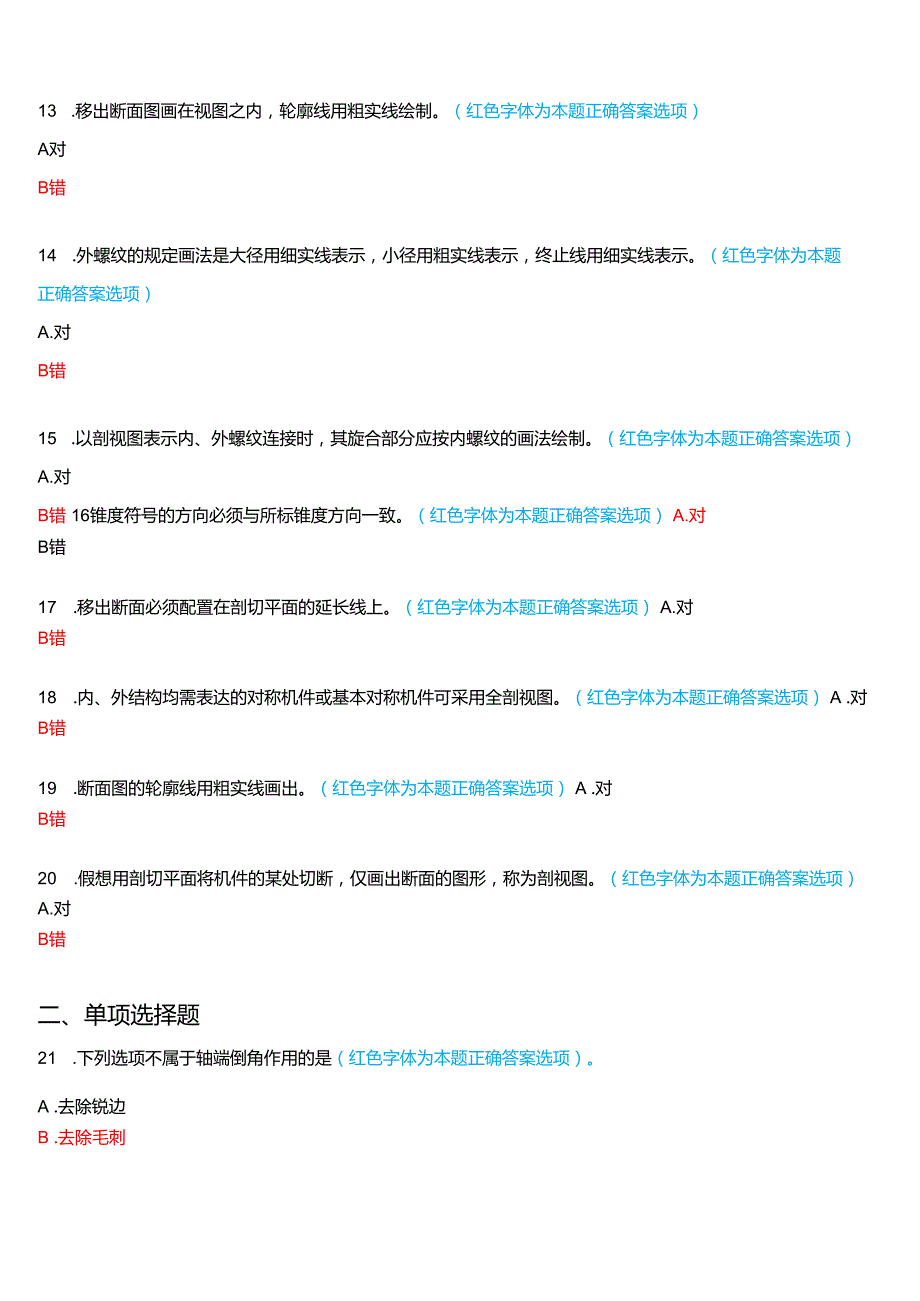

3、错12 .箱体零件底面一般为安装面，且是高度方向的主要尺寸基准。（红色字体为本题正确答案选项）A .对B错13 .移出断面图画在视图之内，轮廓线用粗实线绘制。（红色字体为本题正确答案选项）A对B错14 .外螺纹的规定画法是大径用细实线表示，小径用粗实线表示，终止线用细实线表示。（红色字体为本题正确答案选项）A.对B错15 .以剖视图表示内、外螺纹连接时，其旋合部分应按内螺纹的画法绘制。（红色字体为本题正确答案选项）A.对B错 16锥度符号的方向必须与所标锥度方向一致。（红色字体为本题正确答案选项） A.对B错17 .移出断面必须配置在剖切平面的延长线上。（红色字体为本题正确答案选项） A.对B
4、错18 .内、外结构均需表达的对称机件或基本对称机件可采用全剖视图。（红色字体为本题正确答案选项） A .对B错19 .断面图的轮廓线用粗实线画出。（红色字体为本题正确答案选项） A .对B错20 .假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。（红色字体为本题正确答案选项） A.对B错二、单项选择题21 .下列选项不属于轴端倒角作用的是（红色字体为本题正确答案选项）。A .去除锐边B .去除毛刺C ,便于装配D.避免产生裂纹22 .关于螺纹的表述有错误的是（红色字体为本题正确答案选项）。A.螺纹大径是公称直径B ,螺纹和导程不是一个概念C .螺纹有左旋和右旋D.常用的螺纹是单
5、线，左旋 2 3 .下列内螺纹画法中正确的一项是（红色字体为本题正确答案选项）。24 .重合断面图的轮廓线用 画出。（红色字体为本题正确答案选项）。A.粗实线B.细实线C.细点画线D.波浪线25 .局部放大图的被放大部位应用 圈出。（红色字体为本题正确答案选项）。A.粗实线B.细实线C.细点画线D.波浪线26 .半剖视图中视图部分与剖视图部分的分界线是（红色字体为本题正确答案选项）。A细点画线B.波浪线C.粗实线D .细双点画线27 .在垂直于齿轮轴线的视图中，齿轮的齿根圆用 表示。,题正确答案选项）。A粗实线B.细虚线C.细点画线D ,细实线或省略补画28.下列各图中，正确的移出断面图是（红
6、色字体为本题正确答案选项）。D.单选题A.B.C.29.下面移出断面图画法中正确的是（红色字体为本题正确答案选项）。单选题A-AA.A-AC.BeAD.A-A30 .下面内螺纹画法正确的是（红色字体为本题正确答案选项）。31 .当剖切平面通过齿轮的轴线时，轮齿一律按 绘制。（红色字体为本题正确答案选项）。A.剖视B不剖C .断面D ,剖切32 .选择正确的螺纹画法。（红色字体为本题正确答案选项）。33 .断面图中，当剖切平面通过非圆孔，会导致出现完全分离的两个剖面时，这些结构应按 绘制。（红色字体为本题正确答案选项）。A断面图B.外形图C视图D.剖视图34 .已知普通粗牙螺纹，大径20 mm
7、螺距1.5 mm ,单线右旋，中径、顶径公差带代号为5g6g ,短旋 合长度，下列标注正确的是（红色字体为本题正确答案选项）。单选题A臼C.蹩35 .选择正确的断面图。（红色字体为本题正确答案选项）。AB.CD.单选题36 .选择正确的移出断面图（红色字体为本题正确答案选项）。AB.QD.37 .下面是推度的四种标注，正确的是（红色字体为本题正确答案选项）。38 .局部放大图的标注中，若被放大的部分有几个，编号应用（红色字体为本题正确答案选项）。A .希腊数字B .阿拉伯数字C 中国数字D .罗马数字39 .对于机件的肋板，如按 剖切，肋板不画剖面符号，而用 将它与其邻接部分分开。（红色字体为本题正确答案选项）。A纵向细实线B .纵向粗实线C ,横向粗实线D横向细实线40 .圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿的处理一律按（红色字体为本题正确答案选 项）。A .不剖B .半剖C .全剖D .断面
