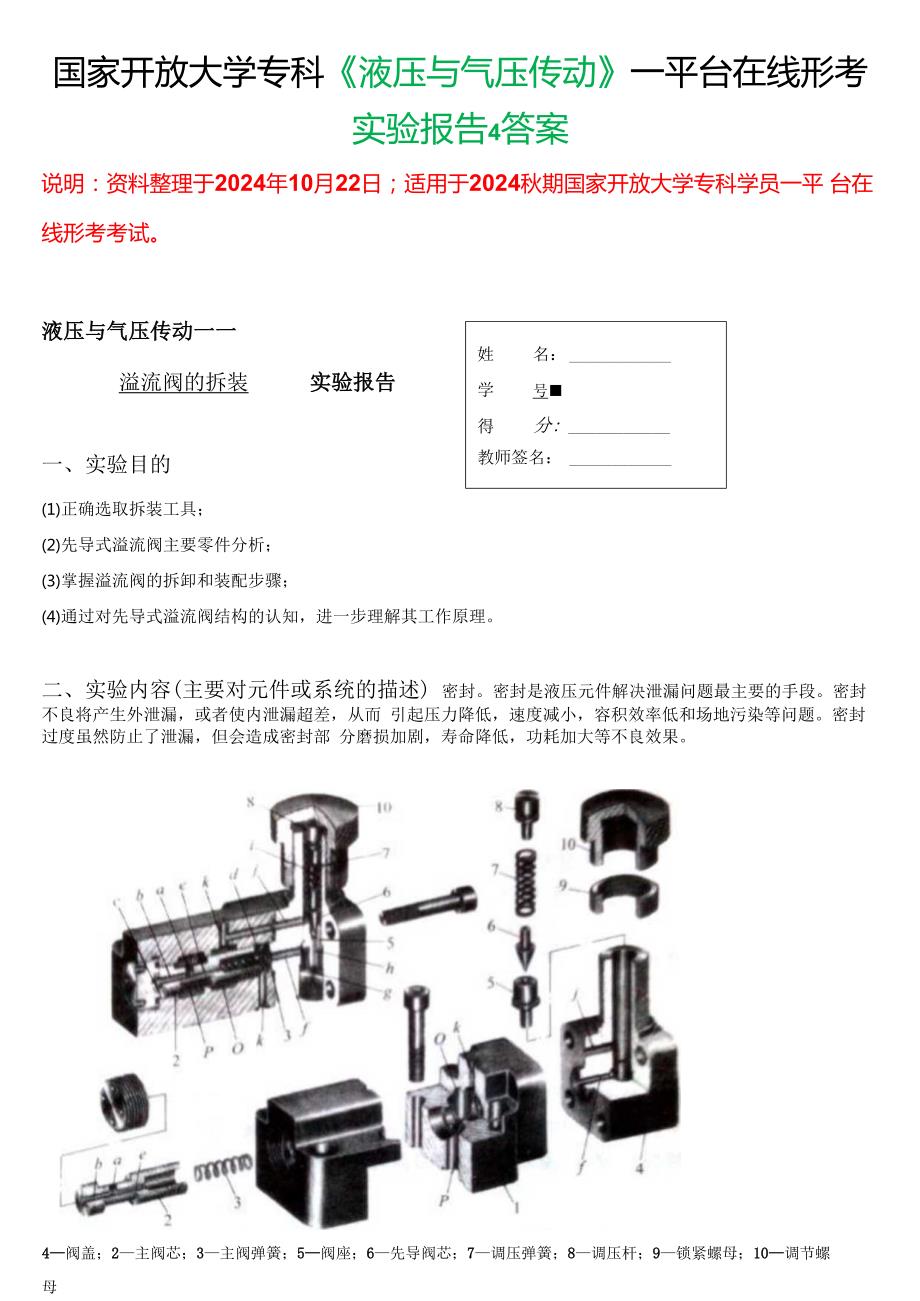

1、国家开放大学专科液压与气压传动一平台在线形考实验报告4答案说明：资料整理于2024年10月22日；适用于2024秋期国家开放大学专科学员一平 台在线形考考试。姓名：学号得分:教师签名：液压与气压传动一一溢流阀的拆装实验报告一、实验目的(1)正确选取拆装工具；(2)先导式溢流阀主要零件分析；(3)掌握溢流阀的拆卸和装配步骤；(4)通过对先导式溢流阀结构的认知，进一步理解其工作原理。二、实验内容(主要对元件或系统的描述) 密封。密封是液压元件解决泄漏问题最主要的手段。密封不良将产生外泄漏，或者使内泄漏超差，从而 引起压力降低，速度减小，容积效率低和场地污染等问题。密封过度虽然防止了泄漏，但会造成密

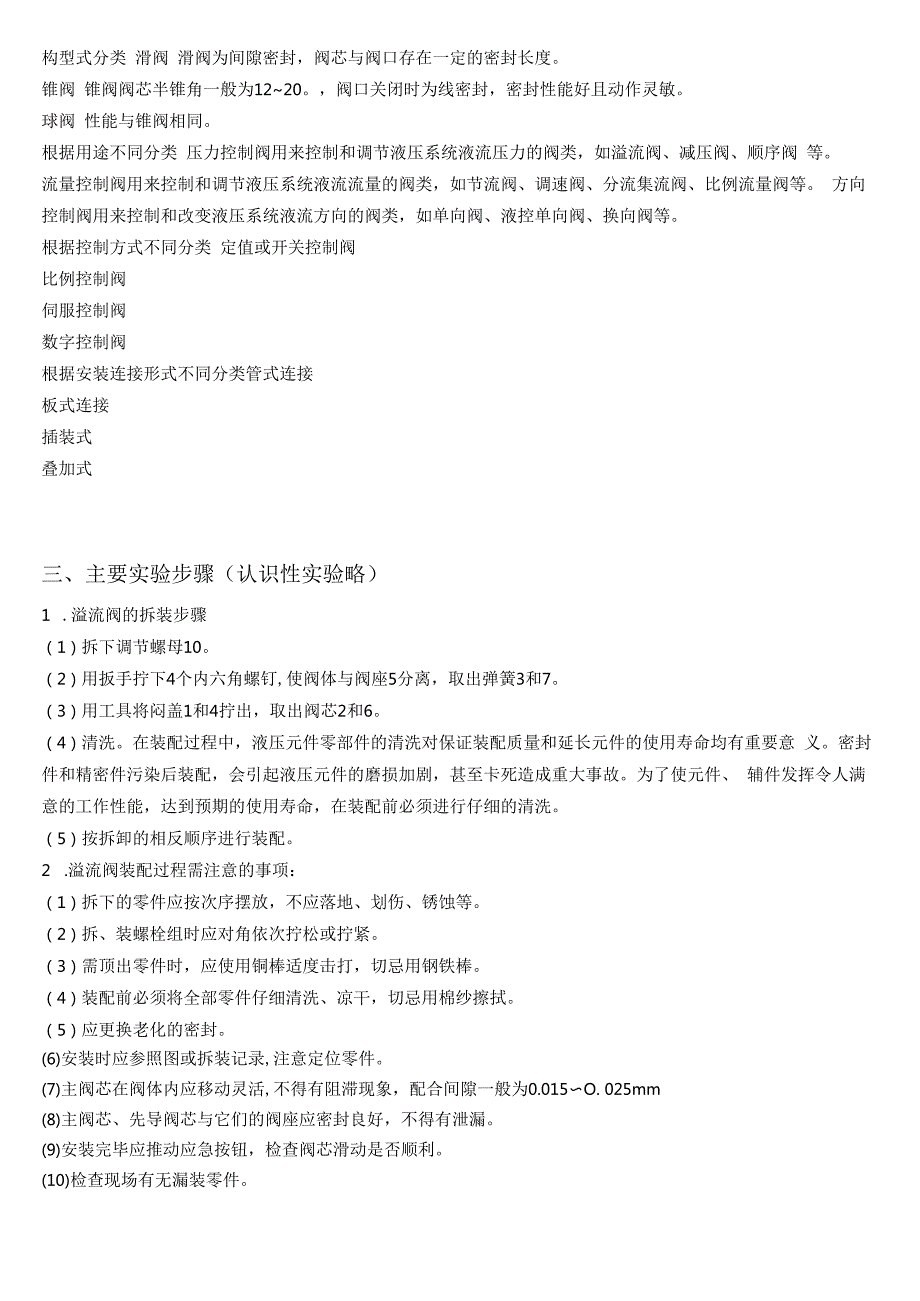

2、封部 分磨损加剧，寿命降低，功耗加大等不良效果。4阀盖；2主阀芯；3主阀弹簧；5阀座；6先导阀芯；7调压弹簧；8调压杆；9锁紧螺母；10调节螺母构型式分类 滑阀 滑阀为间隙密封，阀芯与阀口存在一定的密封长度。锥阀 锥阀阀芯半锥角一般为1220。，阀口关闭时为线密封，密封性能好且动作灵敏。球阀 性能与锥阀相同。根据用途不同分类 压力控制阀用来控制和调节液压系统液流压力的阀类，如溢流阀、减压阀、顺序阀 等。流量控制阀用来控制和调节液压系统液流流量的阀类，如节流阀、调速阀、分流集流阀、比例流量阀等。 方向控制阀用来控制和改变液压系统液流方向的阀类，如单向阀、液控单向阀、换向阀等。根据控制方式不同分类
3、 定值或开关控制阀比例控制阀伺服控制阀数字控制阀根据安装连接形式不同分类管式连接板式连接插装式叠加式三、主要实验步骤（认识性实验略）1 .溢流阀的拆装步骤（1）拆下调节螺母10。（2）用扳手拧下4个内六角螺钉,使阀体与阀座5分离，取出弹簧3和7。（3）用工具将闷盖1和4拧出，取出阀芯2和6。（4）清洗。在装配过程中，液压元件零部件的清洗对保证装配质量和延长元件的使用寿命均有重要意 义。密封件和精密件污染后装配，会引起液压元件的磨损加剧，甚至卡死造成重大事故。为了使元件、 辅件发挥令人满意的工作性能，达到预期的使用寿命，在装配前必须进行仔细的清洗。（5）按拆卸的相反顺序进行装配。2 .溢流阀装配

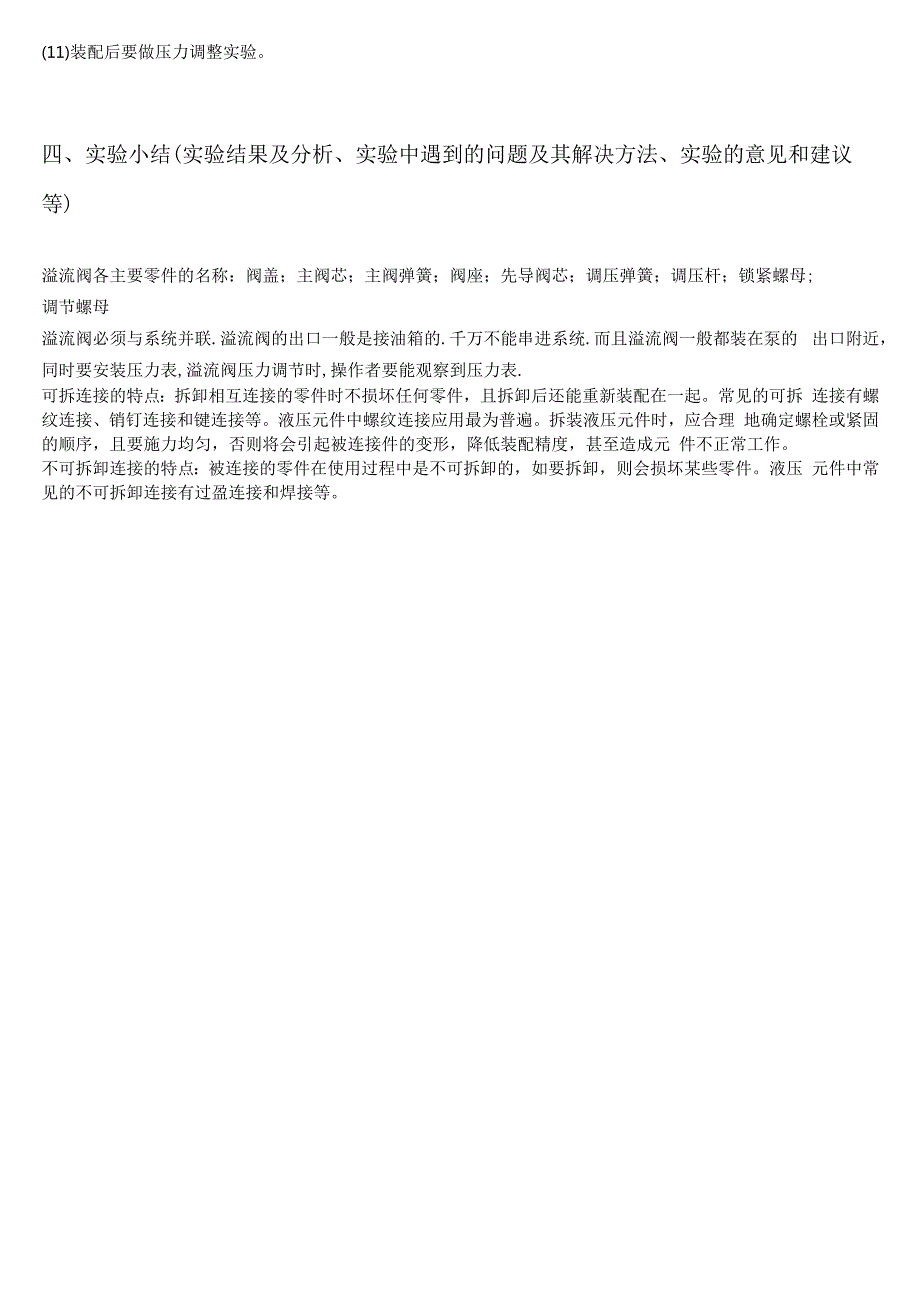

4、过程需注意的事项：（1）拆下的零件应按次序摆放，不应落地、划伤、锈蚀等。（2）拆、装螺栓组时应对角依次拧松或拧紧。（3）需顶出零件时，应使用铜棒适度击打，切忌用钢铁棒。（4）装配前必须将全部零件仔细清洗、凉干，切忌用棉纱擦拭。（5）应更换老化的密封。(6)安装时应参照图或拆装记录,注意定位零件。(7)主阀芯在阀体内应移动灵活,不得有阻滞现象，配合间隙一般为0.015O. 025mm(8)主阀芯、先导阀芯与它们的阀座应密封良好，不得有泄漏。(9)安装完毕应推动应急按钮，检查阀芯滑动是否顺利。(10)检查现场有无漏装零件。(11)装配后要做压力调整实验。四、实验小结(实验结果及分析、实验中遇到的问
5、题及其解决方法、实验的意见和建议等)溢流阀各主要零件的名称：阀盖；主阀芯；主阀弹簧；阀座；先导阀芯；调压弹簧；调压杆；锁紧螺母;调节螺母溢流阀必须与系统并联.溢流阀的出口一般是接油箱的.千万不能串进系统.而且溢流阀一般都装在泵的 出口附近，同时要安装压力表,溢流阀压力调节时,操作者要能观察到压力表.可拆连接的特点：拆卸相互连接的零件时不损坏任何零件，且拆卸后还能重新装配在一起。常见的可拆 连接有螺纹连接、销钉连接和键连接等。液压元件中螺纹连接应用最为普遍。拆装液压元件时，应合理 地确定螺栓或紧固的顺序，且要施力均匀，否则将会引起被连接件的变形，降低装配精度，甚至造成元 件不正常工作。不可拆卸连接的特点：被连接的零件在使用过程中是不可拆卸的，如要拆卸，则会损坏某些零件。液压 元件中常见的不可拆卸连接有过盈连接和焊接等。
