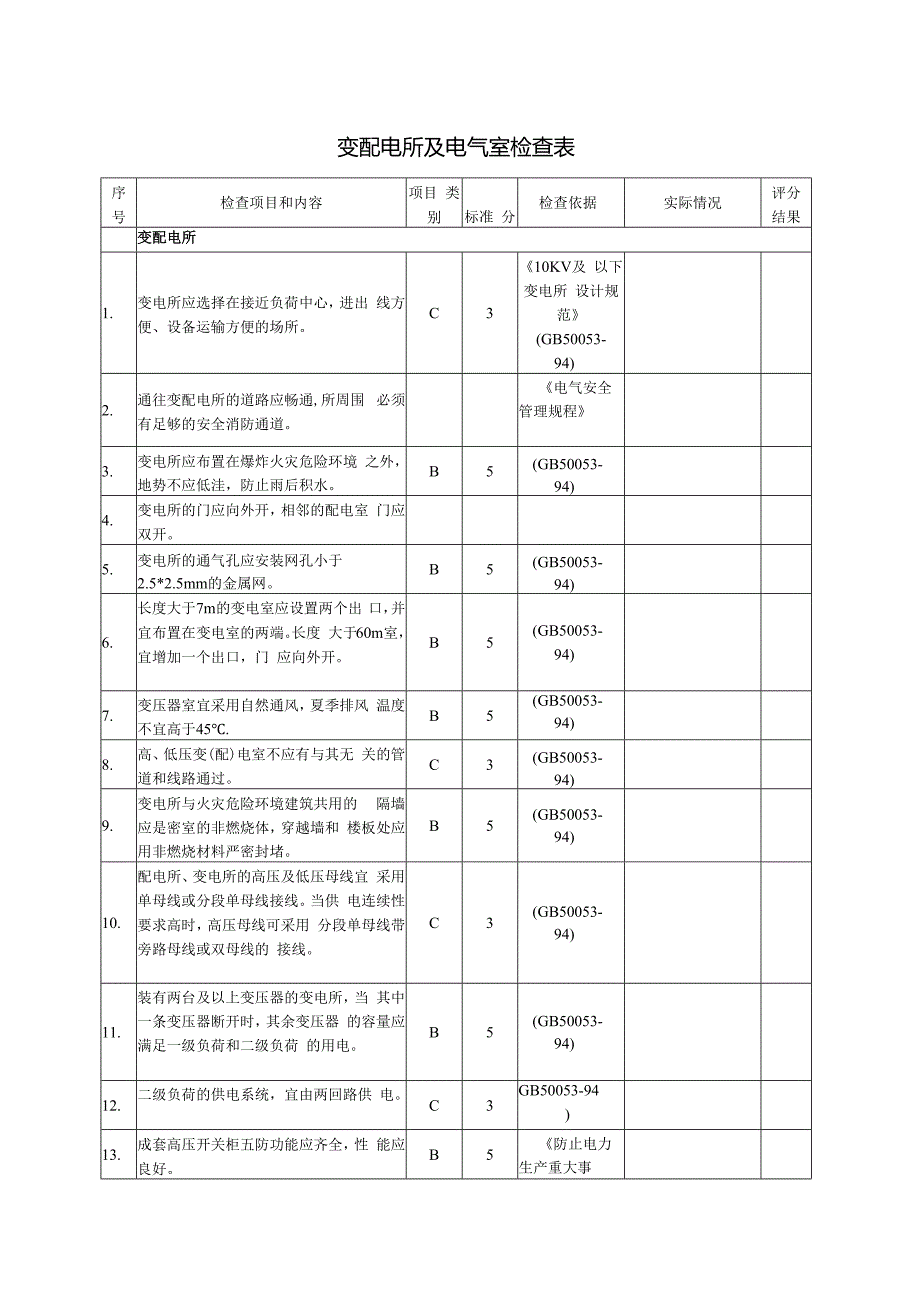

1、变配电所及电气室检查表序 号检查项目和内容项目 类别标准 分检查依据实际情况评分 结果变配电所1.变电所应选择在接近负荷中心，进出 线方便、设备运输方便的场所。C310KV及 以下变电所 设计规范 (GB50053-94)2.通往变配电所的道路应畅通,所周围 必须有足够的安全消防通道。电气安全 管理规程3.变电所应布置在爆炸火灾危险环境 之外，地势不应低洼，防止雨后积水。B5(GB50053-94)4.变电所的门应向外开，相邻的配电室 门应双开。5.变电所的通气孔应安装网孔小于 2.5*2.5mm的金属网。B5(GB50053-94)6.长度大于7m的变电室应设置两个出 口，并宜布置在变电室的

2、两端。长度 大于60m室，宜增加一个出口，门 应向外开。B5(GB50053-94)7.变压器室宜采用自然通风，夏季排风 温度不宜高于45.B5(GB50053-94)8.高、低压变(配)电室不应有与其无 关的管道和线路通过。C3(GB50053-94)9.变电所与火灾危险环境建筑共用的 隔墙应是密室的非燃烧体，穿越墙和 楼板处应用非燃烧材料严密封堵。B5(GB50053-94)10.配电所、变电所的高压及低压母线宜 采用单母线或分段单母线接线。当供 电连续性要求高时，高压母线可采用 分段单母线带旁路母线或双母线的 接线。C3(GB50053-94)11.装有两台及以上变压器的变电所，当 其中

3、一条变压器断开时，其余变压器 的容量应满足一级负荷和二级负荷 的用电。B5(GB50053-94)12.二级负荷的供电系统，宜由两回路供 电。C3GB50053-94)13.成套高压开关柜五防功能应齐全，性 能应良好。B5防止电力 生产重大事故的二十五 项重点要求14.采用计算机监控系统时，远方、就地 操作均应具备电气闭锁功能。B5防止电力 生产重大事 故的二十五 项重点要求15.电气设备外露可导电部分，必须与接 地装置有可靠的电气连接，成排的配 电装置的两端均应与接地线相连。B5(GB5OO53-94)16.配电装置室的门应在门内侧装设不 用钥匙开启的弹簧锁，严禁使用门 闩，相邻配电装置之间

4、加有门时，门 应能向两个方向开启。B5GB50058-92二配电装置17.配电装置中在断路器和刀闸（隔离开 关）之间，必须装设动作可靠的安 全联锁装置。电源侧刀闸和配电装置网门（或安全 遮栏网门）之间也应装设安全联锁装 置。电气安全 管理规程18.配电装置各回路相序排列应一致。硬 导体的各相应按规定涂色，绞线一 般只标明相别。配电装置应编号。各种开关的“分” “合”标志要明显。电气安全 管理规程19.户外高压配电装置带电部分的上面 或下面，严禁照明、 通讯和信号等 架空线路通过。户外高压配电装置之间和周围必须 有保证人身安全的操作、巡视通道。电气安全 管理规程20.高压配电装置室内各种通道的最

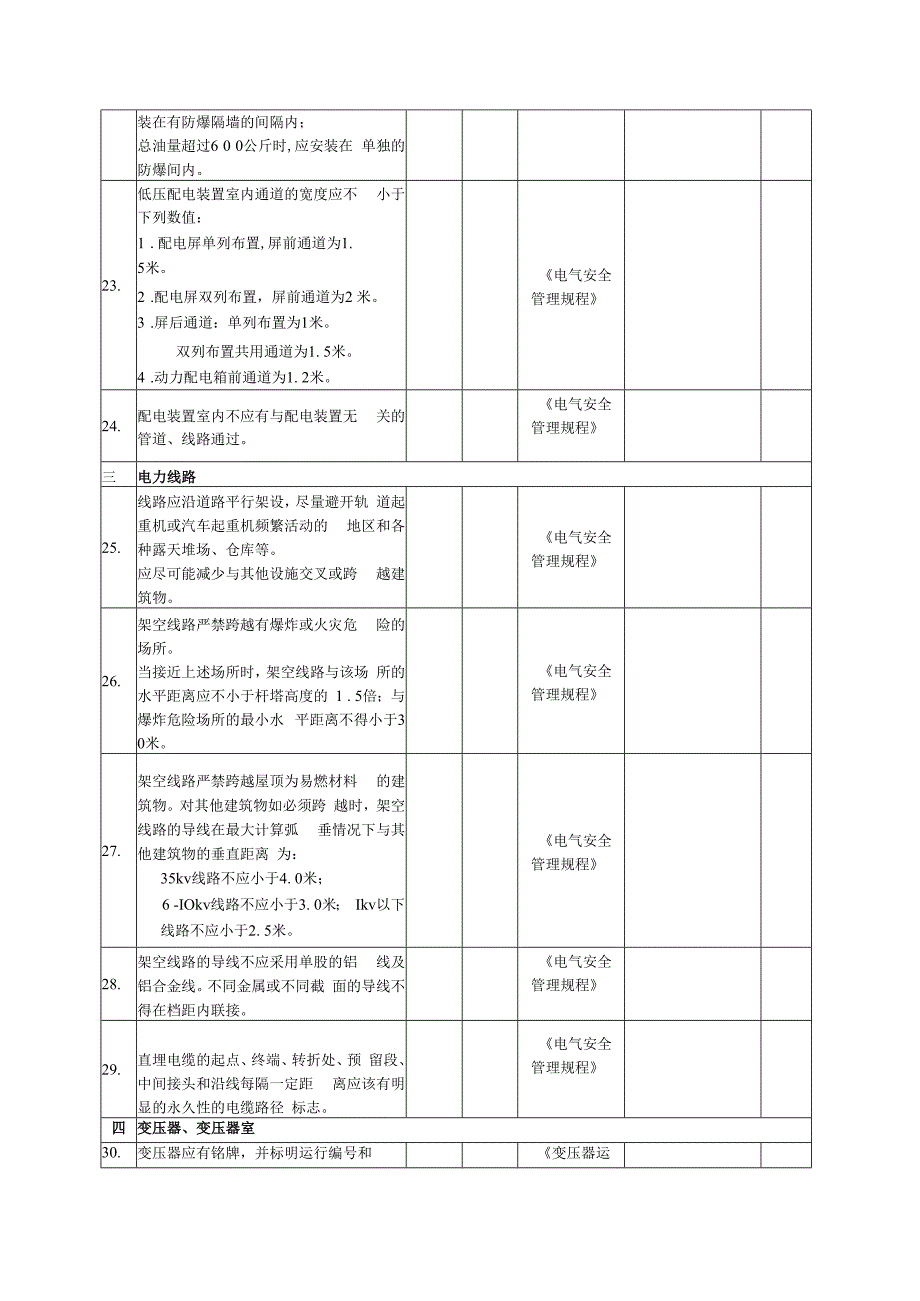

5、小 宽度符合要求。电气安全 管理规程21.表3 2 高压配电,表置室内各种通道的最小宽度（净距mm）布置方式维护通道操作通道通往间隔的通道固定式手车式一面有开关设备时8 0 015 0 0单车长+ 9 0 012 0 0两面有开关设备时10 0 02 0 0 0双车长+ 6 0 012 0 022.户内高压配电装置中总油量为6 0 公斤以下的电流互感器、电压互感 器和单台断路器，一般应安装在两侧 有隔板的间隔内；总油量为6 0 - 6 0 0公斤时，应安电气安全 管理规程装在有防爆隔墙的间隔内；总油量超过6 0 0公斤时,应安装在 单独的防爆间内。23.低压配电装置室内通道的宽度应不 小于下列

6、数值：1 .配电屏单列布置,屏前通道为1.5米。2 .配电屏双列布置，屏前通道为2 米。3 .屏后通道：单列布置为1米。双列布置共用通道为1. 5米。4 .动力配电箱前通道为1. 2米。电气安全 管理规程24.配电装置室内不应有与配电装置无 关的管道、线路通过。电气安全 管理规程三电力线路25.线路应沿道路平行架设，尽量避开轨 道起重机或汽车起重机频繁活动的 地区和各种露天堆场、仓库等。应尽可能减少与其他设施交叉或跨 越建筑物。电气安全 管理规程26.架空线路严禁跨越有爆炸或火灾危 险的场所。当接近上述场所时，架空线路与该场 所的水平距离应不小于杆塔高度的 1 . 5倍；与爆炸危险场所的最小水

7、 平距离不得小于3 0米。电气安全 管理规程27.架空线路严禁跨越屋顶为易燃材料 的建筑物。对其他建筑物如必须跨 越时，架空线路的导线在最大计算弧 垂情况下与其他建筑物的垂直距离 为：35kv线路不应小于4. 0米；6 -IOkv线路不应小于3. 0米； Ikv以下线路不应小于2. 5米。电气安全 管理规程28.架空线路的导线不应采用单股的铝 线及铝合金线。不同金属或不同截 面的导线不得在档距内联接。电气安全 管理规程29.直埋电缆的起点、终端、转折处、预 留段、中间接头和沿线每隔一定距 离应该有明显的永久性的电缆路径 标志。电气安全 管理规程四变压器、变压器室30.变压器应有铭牌，并标明运行

8、编号和变压器运相位标志。行规程31.安装在变压器室内或台上、柱上的配 电变压器亦应编号并悬挂警告牌。变压器运 行规程32.室（洞）内安装的变压器应有足够的 通风，避免变压器温度过高。装有机 械通风装置的变压器室，在机械通风 停止时，应能发出远方信号。变压器 的通风系统一般不应与其他通风系 统连通。变压器运 行规程33.变压器在运行情况下，应能安全地查 看储油柜和套管油位、顶层油温、气 体继电器，以及能安全取气样等，必 要时应装设固定梯子。变压器运 行规程34.变压器室的门应采用阻燃或不燃材 料，并应上锁。门上应标明变压器的 名称和运行编号，门外应挂“止步， 高压危险”的标志牌。变压器运 行规程

9、35.安装油浸式电力变压器的场所应按 有关设计规程规定设置消防设施和 事故储油设施，并保持完好状态。变压器运 行规程36.变压器应按有关标准的规定装设保 护和测量装置。变压器运 行规程37.变压器的冷却装置应符合以下要求： 1.按制造厂的规定安装全部冷却装 置；2 .强油循环的冷却系统必须有两个 独立的工作电源并能自动切换。当工 作电源发生故障时，应自动投入备用 电源并发出音响及灯光信号；3 .强油循环变压器，当切除故障冷却 器时应发出音响及灯光信号，并自动 （水冷的可手动）投入备用冷却器；4 .风扇、水泵及油泵的附属电动机应 有过负荷、短路及断相保护；应有监 视油泵电机械转方向的装置；5 .

10、水冷却器的油泵应装在冷却器的 进油侧，并保证在任何情况下冷却器 中的油压大于水压约O. 05MPa（制造 厂另有规定者除外）。冷却器出水侧 应有放水旋塞；6 .强油循环水冷却的变压器，各冷却 器的潜油泵出口应装逆止阀；7 .强油循环冷却的变压器，应按温度 和（或）负载控制冷却器的投切。变压器运 行规程38.变压器应按下列规定装设温度测量 装置：a.应有测量顶层油温的温度计（柱上 变压器可不装），无人值班变电站内 的变压器应装设指示顶层油温最高 值的温度计；b. IOOOkVA及以上的油浸式变压器、 80OkVA及以上的油浸式和63OkVA及 以上的干式厂用变压器，应将信号温 度计接远方信号；c

11、 8000kVA及以上的变压器应装有 远方测温装置；d.强油循环水冷却的变压器应在冷 却器进出口分别装装设测温装置；e.测温时，温度计管座内应有充有变 压器油；f.干式变压器应按制造厂的规定，装 设温度测量装置。3. 1. 7无人值班变电站内20000kVA 及以上的变压器，应装设远方监视负 载电流和顶层油温的装置。无人值班的变电站内安装的强油循 环冷却的变压器,应有保证在冷却系 统失去电源时，变压器温度不超过规 定值的可靠措施，并列入现场规变压器运 行规程39.变压器的油温和温度计应正常，储油 柜的油位应与温度相对应，各部位无 渗油、漏油；变压器运 行规程40.套管油位应正常，套管外部无破

12、损裂 纹、无严重油污、无放电痕迹及其它 异常现象；变压器运 行规程41.吸湿器完好，吸附剂干燥；变压器运 行规程42.引线接头、电缆、母线应无发热迹象；变压器运 行规程43.各控制箱和二次端子箱应关严，无受 潮；变压器运 行规程44.变压器室的门、窗、照明应完好，房 屋不漏水变压器运 行规程五电缆敷设45.电缆沟在进入建筑物处应设有防火 墙。电缆隧道在进入建筑物和变电 所围墙处应设带门的防火墙，防火门 应用非易燃材料制作并加锁。电气安全 管理规程46.电缆隧道应避开高温、燃爆地段，并 应有防渗漏措施，在自然通风不能满 足电缆隧道散热的要求时，应设机械 通风装置，并与火灾报警、灭火装置 联锁。B

13、5冶金企业 安全卫生设 计规范47.所有电缆隧道、电缆通道应每隔70m 设一道防火隔墙。电缆隧道通过变电 所、电器室的部位，也应设防火隔墙。 电缆穿过电器室的墙壁、顶棚、楼板 或穿出配电柜时也应用防火堵料封 堵,每根电缆的表面应涂以适当长度 和厚度的防火涂料。B5冶金企业 安全卫生设 计规范48.电缆隧道应有防水措施，厂房内的电 缆隧道，宜设自动排水泵。B5冶金企业 安全卫生设 计规范49.电气室、变压器室、电缆隧道等的窗 和通风孔应敷设钢丝网以防小动物 窜入。应采取措施放置老鼠咬啮电 缆。B5冶金企业 安全卫生设 计规范50.厂房内的各种可燃气体管道不得与 起重设备的裸露滑触线布置在同一 侧

14、B5冶金企业 安全卫生设 计规范51.严禁将电缆直接搁置在蒸汽管道上， 架空敷设电缆时，电缆与蒸汽管道净 距不应少于1米（电力电缆）和0.5 米（控制电缆）。A7GB50058-9252.电缆沟和电缆隧道应设防水措施，其 底部排水沟坡度不应小于0. 5%oB5GB50054-9553.IKV以上电力电缆和控制电缆应配 置在不同层的支架上，分层敷设。B5GB50054-9554.电缆穿管埋地敷设或通过墙、楼板穿 管时，穿管时的内径不应小于电缆外 径的1.5倍。B5GB50054-9555.电缆桥架内每根电缆每隔50 m处， 电缆的首端、尾端及主要转弯处应设 标记，注明电缆编号、型号规格、起 点

15、和终点B5GB50054-9556.电缆在室外直埋敷设深度不应小于700 mmOB5GB50054-9557.直埋电缆与道路交叉穿管保护时,保 护管应伸出路基1m.B5GB50054-9558.电缆敷设的最小弯半径应符合：控制 电缆10D、无铠装交联聚乙烯绝缘电 力电缆10D、钢铠装交联聚乙烯绝缘 电力电缆15DoB5GB50168-92注：其中D为电缆外径。59.凡穿越墙壁、楼板和电缆沟而进入控 制室、电缆夹层、控制板及仪表盘、 保护盘等处的电缆孔、洞、竖井和进 入油区的电缆入口处必须用防火材 料严密封堵。A7GB50058-9260.电缆夹层、隧道、竖井、电缆沟内应 保持整洁，不得堆放杂物

16、电缆沟洞 严禁积油。B5GB50058-9261.在多个电缆头并排安装的场合中，应 在电缆头之间加隔板或填充阻燃材 料。B5六电气绝缘用具62.所用各种绝缘安全用具均应有检查 合格证。使用前应检查所用安全用具是否是 试验周期内的合格品，同时进行外观 检查。电气安全 管理规程63.安全用具使用后，应擦拭干净，存放 在干燥通风处，保持清洁，防止潮 湿。电气安全 管理规程64.绝缘安全用具应定期进行试验。电气安全 管理规程七电气试验站（室）65.高电压试验站（室）应有屏蔽装置、 门窗屏蔽连接应可靠。电气安全 管理规程66.试验区应设高度不低于1. 7米的安 全防护遮栏，试验区内所有的门必 须有联锁

17、装置。电气安全 管理规程67.试验区危险部位和门上方应装设红 色灯光警告信号，有“高压危险”、 “严禁入内”等标志牌。所有安全指 示、警告信号、联锁装置必须灵敏可 WW o电气安全 管理规程68.试验站（室）内的试验设备、测量装 置、被试品、试验接线的布置必须 保证足够的安全净距，操作台的位置 应便于观察整个试区。电气安全 管理规程69.所用试验设备、仪器仪表， 都必须 符合国家或部颁现行技术标准，应有 出厂合格证和技术文件。各种仪器仪 表应经计量部门校验合格，并应定期 复验。电气安全 管理规程70.自制试验设备、仪器仪表必须技术资 料齐全并经有关部门鉴定合格，出具 合格证明后才能使用。电气安

18、全 管理规程71.试验站（室）应按规定配备各种绝缘 用具、防护用品、消防器材，并妥 善保管。电气安全 管理规程八接地、防雷、防火72.变电所电气设备外露可导电部分,必 须与接地装置可靠的电气连接。A7GB50053-9473.避雷针（带）与引下线应采用焊接。B5GB50169-9274.防直击雷的人工接地装置与行人通 道及出入口距离应大于3moB5GB50057-9475.当采用建筑物混凝土内钢筋、钢柱为 引下线以基础为接地体时，引下线钢 筋应在距地面0. 3 m-l. 8 m处设断接 卡，且引下线应不少于2根,引下线 平均间距18 m0B5GB50057-9476.变电所与火灾危险环境建筑物共用 的隔墙应是密实的非燃烧体，穿越墙 和楼板穿管处应用非燃性材料,严密 堵封。B5GB50058-9277.对爆炸和火灾危险环境内可能产生 静电危害的物体,应采取静电接地措 施.B5HGJ28-9078.爆炸危险场所内电气设备和线路布 置，应使其能免受机械损伤。C3GB50058-9279.在有爆炸危险、特别潮湿及有可能受 到机械损伤的场所，照明线路应采用 钢管敷设。C3GB50058-92得分：注：“ 表示检查项目合格，“义”表示不合格，“/”表示未涉及
