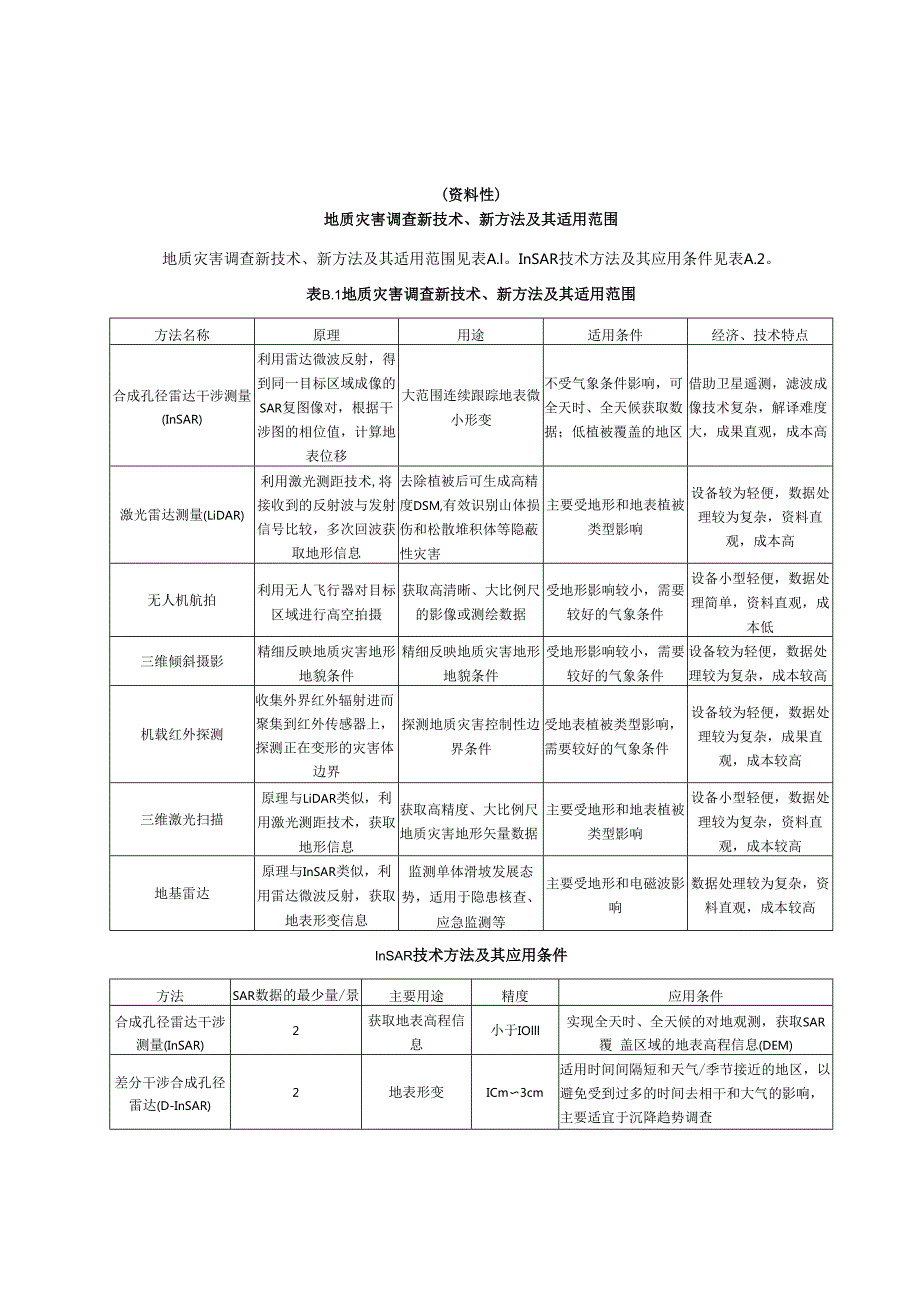

1、资料性)地质灾害调查新技术、新方法及其适用范围地质灾害调查新技术、新方法及其适用范围见表A.l。InSAR技术方法及其应用条件见表A.2。表B.1地质灾害调查新技术、新方法及其适用范围方法名称原理用途适用条件经济、技术特点合成孔径雷达干涉测量 (InSAR)利用雷达微波反射，得 到同一目标区域成像的 SAR复图像对，根据干 涉图的相位值，计算地 表位移大范围连续跟踪地表微 小形变不受气象条件影响，可 全天时、全天候获取数 据；低植被覆盖的地区借助卫星遥测，滤波成 像技术复杂，解译难度 大，成果直观，成本高激光雷达测量(LiDAR)利用激光测距技术,将 接收到的反射波与发射 信号比较，多次回波
2、获 取地形信息去除植被后可生成高精 度DSM,有效识别山体损 伤和松散堆积体等隐蔽 性灾害主要受地形和地表植被 类型影响设备较为轻便，数据处 理较为复杂，资料直 观，成本高无人机航拍利用无人飞行器对目标 区域进行高空拍摄获取高清晰、大比例尺 的影像或测绘数据受地形影响较小，需要 较好的气象条件设备小型轻便，数据处 理简单，资料直观，成 本低三维倾斜摄影精细反映地质灾害地形 地貌条件精细反映地质灾害地形 地貌条件受地形影响较小，需要 较好的气象条件设备较为轻便，数据处 理较为复杂，成本较高机载红外探测收集外界红外辐射进而 聚集到红外传感器上， 探测正在变形的灾害体边界探测地质灾害控制性边 界条件
3、受地表植被类型影响， 需要较好的气象条件设备较为轻便，数据处 理较为复杂，成果直 观，成本较高三维激光扫描原理与LiDAR类似，利 用激光测距技术，获取 地形信息获取高精度、大比例尺 地质灾害地形矢量数据主要受地形和地表植被 类型影响设备小型轻便，数据处 理较为复杂，资料直 观，成本较高地基雷达原理与InSAR类似，利 用雷达微波反射，获取 地表形变信息监测单体滑坡发展态 势，适用于隐患核查、 应急监测等主要受地形和电磁波影 响数据处理较为复杂，资 料直观，成本较高InSAR技术方法及其应用条件方法SAR数据的最少量/景主要用途精度应用条件合成孔径雷达干涉 测量(InSAR)2获取地表高程信

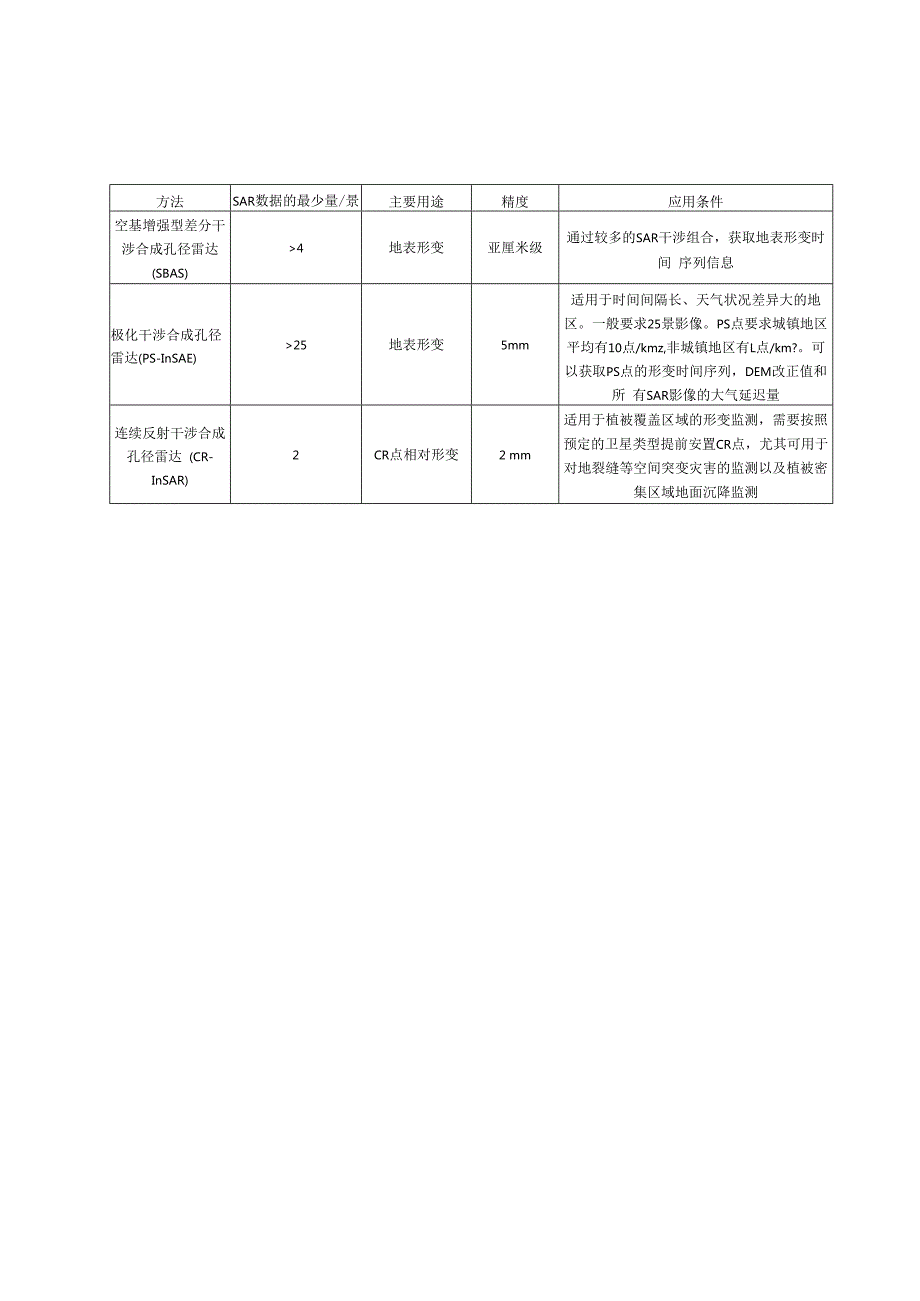

4、息小于IOlll实现全天时、全天候的对地观测，获取SAR覆 盖区域的地表高程信息(DEM)差分干涉合成孔径 雷达(D-InSAR)2地表形变ICm3cm适用时间间隔短和天气/季节接近的地区，以 避免受到过多的时间去相干和大气的影响， 主要适宜于沉降趋势调查方法SAR数据的最少量/景主要用途精度应用条件空基增强型差分干 涉合成孔径雷达 (SBAS)4地表形变亚厘米级通过较多的SAR干涉组合，获取地表形变时间 序列信息极化干涉合成孔径 雷达(PS-InSAE)25地表形变5mm适用于时间间隔长、天气状况差异大的地 区。一般要求25景影像。PS点要求城镇地区 平均有10点/kmz,非城镇地区有L点/
5、km?。可 以获取PS点的形变时间序列，DEM改正值和所 有SAR影像的大气延迟量连续反射干涉合成 孔径雷达 (CR-InSAR)2CR点相对形变2 mm适用于植被覆盖区域的形变监测，需要按照 预定的卫星类型提前安置CR点，尤其可用于 对地裂缝等空间突变灾害的监测以及植被密 集区域地面沉降监测（资料性）斜坡单元划分流程主要详述基于数字高程模型（DEM）提取流域范围对工作区进行斜坡单元初步划分，再通过人机交 互修正，得到最终斜坡单元划分。本文件以地理信息系统（GlS）平台为例介绍斜坡单元划分方法和思 路。一、基于GIS平台的斜坡单元预划分工作流程1）生成无洼地DEM；提取流向，得到流向栅格图；提
6、取流量，得到流量栅格图；提取河网，得到河网栅格图；河流连接，得到河流连接栅格图；提取集水区，得到集水区栅格图。矢量化集水区，得到集水区矢量图。反转DEM,重复1-7步骤得到反DEM集水区矢量图；叠合反DEM集水区矢量图，得到斜坡单元矢量面文件。二、基于人机交互完善斜坡单元工作D 剔除地势平坦，发育地质灾害可能性极低的区域；对1:2000比例尺下肉眼无法识别出的斜坡单元，与相邻单元进行合并；根据行政村边界，对一个斜坡单元包含两个及以上行政村管辖范围的斜坡单元，进行再划分； 对于以往发生过沟谷型泥石流地质灾害或现存的沟谷型泥石流隐患点区域，斜坡单元进行归 并，按照泥石流评价方法划定泥石流评价单元。
7、规范性）野外调查记录表遥感解译及野外验证信息表遥感图像编号解译点编号野外编号自然地理位置省市县（市、区）乡（镇）村组面积（m2）遥感影像规模(104m3)地理 坐标X (m)Y (m)经度纬度解译 点类 型 滑坡口崩塌口泥石流口地面塌陷 口地裂缝 口地面沉降 地形地貌 口地质构造 口斜坡结构 地层岩性 口土地利用 口人类工程活动口其他遥感 影像 特征解译 结果野外 验证 结果主要对灾害类型、面积范围、规模、变形破坏情 况、承灾体特征、发展趋势等进行验证。野外 验证 照片核查 与否口核查口未核查审核人顺序号项目负责:解译时间:解译人：解译单位:验证人: 验证时间:斜坡孕灾地质条件调查记录表统一
8、编号野外编号名称地理位置省市县（市、区）乡村组坐标经度Of纬度OfXY点类型口斜坡结构点口地质构造点工程地质岩组点易崩易滑地层点其他点：斜坡特征斜坡坡向（ ）斜坡坡度（ ）斜坡高差（m）斜坡坡形斜坡结构岩体结构与构造间距离（m）覆盖层厚度（m）切坡IwJ度（IlI）产状倾向（。）倾角（）裂 隙 产 状倾向（。）倾角（）UU F=I 石层断层孕 灾 地 质 条 件 特 征 描 述基础地质条件：主要包括地形地貌、地质构造、岩土体工程地质特征等。地形地貌：（地貌形态，成因类型，地貌界线；微地貌形态、类型、坡度；悬崖、沟谷、河谷、河漫滩、 阶地、沟谷、冲积扇等，微地貌组合特征、相对时代及其演化历史；人
9、工地貌形态、规模及其稳定性。） 地质构造：（断裂主断面的产状、性质、断距（垂直、视垂直），断层两侧岩层时代与产状，岩石变形情况， 断层带构造岩破碎程度、结构特征、宽度，擦痕性质、活动强度和特征及其地貌地质证据等；褶皱的轴面 产状、规模、变形岩层、变形形态及程度；构造节理裂隙产状、宽度、延伸、密度及充填情况等；软弱结 构面对灾害的控制描述）。岩土体工程地质特征：（地层层序、地质时代、成因类型、岩石地层单元，岩性特征和接触关系，风化程 度、强度及节理裂隙发育等工程地质特征；土体分布、成因类型、厚度及结构特征等；软弱层对灾害的控 制描述。易崩易滑地层控灾作用。）地表水与地下水：（地表水体发育情况，河
10、流的洪水位、枯水位、流量等，相对河流的位置；与地下水相 关的井、泉、湿地类型，含水层、隔水层特征等，地表水、地下水对地质灾害的影响。）孕 灾 地 质 条 件 特 征 描 述植被与土地利用类型：（植被类型、覆盖率以及马刀树、醉汉林等斜坡变形指示标志及其与地质灾害的关 系；旱地、水田、草地、灌木、森林、裸地、建设用地、工矿企业用地等及其与地质灾害的关系。）人类工程活动：（切坡、堆载、植被破坏、土地整理、爆破振动、矿山采掘、渠塘渗漏、灌溉渗漏、废水 排放等，对地质灾害的影响程度。）其他地质作用与现象：（1.地面变形，如地面塌陷、地面开裂等；2.特殊岩土灾害，如硅藻土、膨胀土胀 缩等；3.土地退化，如
11、水土流失、土地沙化等；4.水动力作用，如泉水干涸、塌岸、淤积、溃决等。）稳定性判别（初步判定斜坡稳定性，圈定影响范围、危害对象）现 象 素 描 或 示 意 图沿 途 观 测记 录:校 核:项目负责:填表日期： 年 月 日地质环境调查记录表统一编号野外编号地理位置省市县（市、区）乡村组坐标经度Of，纬度Of，XY点类型地质灾害地形地貌地层岩性地质构造第四系易崩易滑地层软弱夹层口水文地质环境问题钻探孔位口物探口探槽口坑探口取样点其他：点描述素描图或 示意图备注记 录：校 核：项目负责：填表日期： 年 月 日统一编号野外编号名称地理位置省市县（市、区）乡村组坐标经度Of纬度OfXY滑体类型口岩质口土
12、质斜坡结构 类型 土质斜坡（口粘性土类斜坡 口碎石类斜坡）口岩质斜坡（口顺向坡口斜向坡口横向坡口逆向坡口近水平层状坡 口块状结构斜坡）口岩土复合斜坡地层岩性（潜在）滑 面类型无统一滑动面 口软弱夹层层面 口节理裂隙面 口风化层界面 口基覆界面 其他宏观 稳定性不稳定口欠稳定基本稳定口稳定活动状态蠕变阶段 口加速变形阶段 口破坏阶段 口休止阶段扩展方式推移式口牵引式口复合式滑坡时代古滑坡 口老滑坡 口新滑坡滑动时间年月日时分 不详产状倾向（ ）倾角（ ）节理产状-倾向（ ）倾角（ ）M-I F=I 石层断层诱发因素降雨 口地震 口河流侵蚀 口冻融 口切坡 口加载 口水事活动 口地下采掘其他：滑坡
13、形态平面口半圆口矩形口舌形口不规则滑坡坡度主滑方向实体勾绘剖面凸形口凹形口直线口阶梯口复合是口否前缘 高程后缘 高程长前缘 宽后缘 宽平均 宽滑体平 均厚度滑坡 面积滑体 体积规模等级mmmmmm2m3巨型 口特大型口大型中型 口小型死亡人数 （人）直接损失 （万元）灾情等 级口特大型口大型中型口小型威胁人数 （人）威胁财产 （万元）险情等 级口特大型口大型中型口小型承灾体调查人员：居民：户籍人口户人，常住人口： 户人；其他常驻人口： 人基础设施：口房屋间，其中口钢结构 间 口钢混间 口砖混间 口石专木 间 土坯间 口其他： 学校个 口医院个 口矿山座 口工厂座 口公路m 铁路_m 水库座 口
14、电站一座 口输电线路m 口通讯设施座 口其他：防治措施有 口无防治类型截排水口锚固口支挡口坡面防护口滑体、滑带改造群测群防专业监测避险搬迁其他：防治措施建议立警示牌定期巡视避让搬迁群测群防工程治理排危除险专业监测其他：遥感解译点是 否勘查点防灾预案/是口否测绘点是口否 群测群防点7H 风险定性判断极高 高 中 口低地质环境条件主要是对滑坡发育环境的描述，主要包括地形地貌、地层岩性及岩性组合、地质构造、斜坡结构特征、地表水及地 下水、人类工程活动、植被与土地利用等。滑坡基本特征边界条件、形态特征及物质结构：（滑坡陡坎、后壁发育状况，侧边界、前缘、剪出口是否发育可辨，滑体岩性、 厚度、结构，滑面及
15、滑带形态、岩性、产状等。）变形特征及活动历史：（拉张裂缝，剪切裂缝，地面隆起，地面陷落，录U、坠落，树木歪斜，建筑变形，冒渗混水等。）稳定性分析现状稳定性分析：（变形所处阶段，可能的滑动方式和规模，潜在影响范围及判断依据，潜在诱发因素等。）危害程度危害程度：（历史灾情、成灾模式；已造成危害情况；滑坡影响范围内的人员、财产及基础设施，滑坡对基础设施 的破坏方式，潜在威胁对象及可能的损失。）平 面 图 和 剖 面 图记 录:校 核:项目负责:填表日期： 年 月 日名称地理位置省市县（市、区）乡村组坐标经度O/纬度OfXY地层岩性斜坡结构 类型口土质斜坡（口黏性土类斜坡 口碎石类斜坡 口黄土类斜坡）
16、口岩质斜坡（口顺向坡口斜向坡口横向坡口逆向坡口近水平层状坡 口块状结构斜坡）崩塌类型口岩质口土质控制结构面 类型口卸荷裂隙口软弱夹层层面口节理裂隙口风化剥蚀界面 口基覆界面 口其他运动形式口倾倒式 口滑移式 口坠落式宏观稳定性 评价口不稳定口欠稳定口基本稳定 口稳定活动状态口初始开裂阶段 口加速变形阶段口破坏阶段休止阶段崩塌源 扩展方式口向前推移 口向后扩展 口扩大型口缩减型口约束型崩塌时间年 月 日 时分口不详主崩方向崩塌源 高程最大落差最大水平位移崩塌源宽度崩塌源厚度崩塌源面积崩塌源体积mmmmmm2m3产状倾向（ ）倾角（）节理裂隙倾向（ ）倾角（ ）LLl I=I 石层断裂诱发因素口降
17、雨口地震口侵蚀口冻融口切坡口加载口水事活动 口地下采掘 口其他： 堆积体 平均厚度堆积体 面积堆积体 体积最远落石距 离规模等级口巨型口特大型口大型口中型 口小型mm2m3m灾情等级口特大型口大型口中型口小型死亡人数 （人）直接损失 （万元）险情等级口特大型口大型口中型口小型威胁人数 （人）威胁财产 （万元）承灾体调查人员：口居民：户籍人口户人,常住人口： 户人；口其他常驻人口：人基础设施：口房屋间，其中口钢结构间 口钢混间 口砖混间 口砖木间 口土坯间 口其他：口学校个 口医院个 口矿山座 口工厂座 口公路m 口铁路_m口水库座 口电站一座 口输电线路m 口通讯设施座 口其他：统一编号野外编
18、号防治措施口有 口无防治类型口清危口截排水口锚固口支挡口护坡口被动防护群测群防专业监测避险搬迁其他：防治措施建议立警示牌定期巡视避让搬迁群测群防工程治理排危除险专业监测其他：遥感解译点口是 口否勘查点口 k、门人一口k防灾预案/群口k是否测绘点是 否、是 否测群防点风险定性评判口极高 高 口中 低地 质 环 境 条 件主要描述崩塌发育的地质环境基本特征：如地形地貌、地层岩性及岩性组合、地质构造、斜坡结构及水文地质、植 被土地利用、人类工程活动等。崩 塌危UU 石体基本特征崩塌源区：（边界条件，危岩体岩性及岩体结构，控制结构面产状，卸荷裂隙发育特征及其组合形式、交切特点、 贯通情况、变形迹象及变
19、形历史等。）崩塌堆积体：（几何形态，厚度、规模，新鲜程度；岩性及分选状态与空间分布特征、最远落石距离、稳定性等。）崩塌路径区：（路径区斜坡几何形态、地层岩性、植被发育情况；是否有建筑设施等。）稳 定 性 分 析（不同概率降雨、地震或人工扰动情况下特定规模崩塌稳定性分析。）危 害 程 度（人员伤亡、财产损失情况；崩塌影响范围内的人员、财产、设施等情况及可能的成灾模式。）平 面 图 和 剖 面 图项目负责:记 录:校 核:填表日期： 年 月 日统一编号野外编号沟谷名称地理位置省市县（市、区）乡村组坐标经度O/纬度O/XY物质组成泥石流口水石流泥流物源补 给方式坡面侵蚀口沟岸崩塌滑坡口沟床侵蚀坝体堵
20、溃口远程滑坡其他：高 程沟口m沟长m水源 类型暴雨型溃决型口冰雪融水型口泉水型其他：沟顶m沟口扇形地 特征扇形地完整性 （%）扇顶至扇缘主轴 坡降（0）扇面发展趋势淤高口下切扇长 （m）扇宽 （m）扩散角（）沟口至主河道距 离（m）土地利用情 况（）缓坡耕地陡坡耕地乔木林地乔灌木灌丛草地荒地建筑用地其他泥石流最大 冲出方量 （m3）堆积区泥位（m）规模等级特大型大型中型小型实体勾绘是否死亡人数 （人）直接损失 （万元）灾情等级特大型大型中型小型威胁人数 （人）威胁财产 （万元）险情等级特大型大型中型小型承灾体调查人员：居民：户籍人口户人，常住人口： 户 人；其他常驻人口： 人基础设施：口房屋间
21、其中：钢结构间钢混间石专混间石专木间 土坯间 口其他： 学校个 医院个 矿山座 工厂座 公路m 铁路m 水库座电站座输电线路m 通讯设施座其他：防治措施有 口无防治类型拦挡排导穿越防护口停淤场口生物措施群测群防专业监测避险搬迁其他:防治措施建议立警示牌定期巡视避让搬迁群测群防工程治理排危除险专业监测其他:遥感解译点是 口否勘查点是 口否测绘点是 口否防灾预案/ 群测群防 点是 口否风险定性判断极高 高 中 口低泥石 流沟 宏观 特征主要描述物源区、流通区、堆积区特征（流域汇水面积，松散物质成因类型、粒度成分、结构，储量）及水动力 来源特征等。泥石 流活 动历 史泥石 流危 险性 分析危害 性
22、分 析（已有造成损失情况及破坏方式，冲击、淤埋、淹没；未来可能造成损失的范围、破坏的方式。）其他 补充 性说 明泥石流综合评判1.不良地质现象口严重口中等口轻微口一般2.补给段长度比（）3.沟口扇形地大 口中 口小 口无4.主沟纵坡（o）5.新构造影响口强烈上升区上升区口相对稳定区沉降区6.植被覆盖率（）7.冲淤变幅（m）+8.岩性因素口土及软岩口软硬相间口风化和节理发育的硬岩口硬岩9.松散物储量 (104m3km2)10.山坡坡度（。）11.沟槽横断面V型谷（谷中谷、U型谷）口拓宽U型谷复式断面平坦型12.松散物平均 厚度（m）13.流域面积（km2）14.相对高差（m）15.堵塞程度口严重
23、口中等口轻微口无评 分123456789101112131415总 分易发程度发展高易发中易发低易发非易发人U发展期活跃期衰退期停歇或终止期阶段示意图:记 录:校 核:项目负责:填表日期： 年 月 日统一编号野外编号塌陷名称地理位置省市县（市、区）乡村组坐标经度O/纬度O/XY塌陷成因类 型口岩溶型塌陷 口土洞型塌陷 口冒顶型塌陷 口其他岩土体类 型口岩石 口土体 口碎屑 口复合发 展 变 化口趋增强 口趋减弱 口停止 口其他变形面积km2塌陷坑扩展方式口定向扩展 口周缘扩展 口深度加大 口无扩展空间 口其他塌陷时间年 月 日时分 口不详规模等级口巨型 口特大型 口大型 口中型 口小型诱发因素
24、口重力口降雨口地震口干旱口 振动口加载口水事活动口地下 工程施工口矿产资源开发口其他最大塌陷坑直径m塌陷坑数量个塌陷坑群延 伸长轴方向塌陷坑群影响范围塌陷坑 最大深 度塌陷坑 平均深 度塌陷坑最小深 度塌陷坑最大 坑口面积塌陷坑最 大陷落体 积m2mmmm2m3伴生裂缝最 大长度m伴生群缝排列方式口平行口斜列口环围 口杂乱无章伴生群缝影响范围m2死亡人数 （人）直接损失（万元）威胁人 口（人）威胁财产 （万元）灾情等级口特大型口大型口中型口小型险情等级口特大型口大型口中型口小型承灾体调查人员：口居民：户籍人口 户人，常住人口： 户人；口其他常驻人口：人 基础设施：口房屋 间， 其中口钢结构间
25、口钢混间 口石专混间 口石专木间口土坯间 口其他：口学校个 口医院个 口矿山座 口工厂座 口公路m 口铁路_m口水库座 口电站座 口输电线路m 口通讯设施座 口其他：遥感解译点口是 口否勘查点口是 口否测绘点口是 口否防灾预案/群测 群防点口是口否风险定性判断 口极高口高口中口低塌陷或 地表变塌陷坑或变形特征：对于岩溶塌陷和其他塌陷类型，描述塌陷坑、群、伴生裂缝的几何特征、产状，性质、 空间展布特征、规模，变形迹象及变形历史等。对于采空区：描述包括地表陷坑、台阶、裂缝等的位置、形 状、大小、深度、延伸方向及其与采空区、地质构造、开采边界、工作面推进方向等的关系形基本塌陷影响区特征：地表塌陷或地
26、表移动盆地的特征，划分中间区、内边缘和外边缘区，确定地表移动和变形特征的特征值；分析建筑物变形情况、塌陷坑的处理措施等。危险性在不同降雨、地震、干旱或人类工程经济活动情况下特定规模塌陷发生的可能性分析。分析地面塌陷导致人员伤亡、财产损失、地表水源枯竭、井巷突水、淹没等危害的历史记录；在塌陷影响范围内的人员、财产、设施等的可能损失及成灾模式分析，导致地表水源枯竭、地下水疏干、井巷突水等事故的可危害程能性。度平面图记 录:校 核:项目负责:填表日期： 年 月 日地面沉降调查记录表名称地理位置省市县（市、区）乡村 组统一编号坐标经度：X：标IWJm野外编号维度：Y:沉降历史及变化条件地质环境条 件地
27、形地貌地质构造及活动情况第四纪沉积环境和沉积物工 程地质特征水文地质特诊危害及造成 的损失口建构筑物破坏地面开裂口井口抬升口桥洞净空减少口市政设施破坏 口港口码头或堤岸失效海水倒灌口洪涝灾害 口其他灾害现象及造成的损失描述沉降区地下 水等开采概 况地下水开采地下水位地下水回灌开采 层位开采 时间开采井 数量 （眼）开采井 深度 （m）开采量 （武/或 m3d）开采前水 位（头） 高程（m）漏斗中心水 位（头）高 程（m）回灌层 位回灌时间回灌井 数量 （眼）回灌井 深度 （m）其他（地热、油、气及固体矿产 等）沉降区人类 活动特征表C. 8地面沉降调查记录表（续）名称地理位置省市县（市、区）乡
28、村 组沉降原因防治建议现场图像平（剖）面图：图片及编号：影响及编号：记 录：校 核：项目负责：填表日期： 年 月 日地裂缝调查记录表错误一文档中没有指定样式的文字。地裂缝名称地理位置省（市、区）县（市、区）乡（镇）村组野外编号座标经度：X：标m统一编号纬度：Y：发 育 特 征单缝 特征缝号形态延伸性倾向倾角长度宽度深度性质位移（错）量填充物出现时间及活动性直线折线口弧线mmm口拉张 口平移 口下错拉张量：m扭动量：m位错量：m出现时间： 年 月 日 活动性：口停止口仍有活动群缝 特征缝数分布、发育情况发生发展情况分布规模排列形式组合关系始发时间盛发时间停止时间尚在发展面积：km2 间距：m长
29、m至 m宽 川至川深 山至 m平行，产状： ，阶步指向：斜列，产状：，阶步指向：口环围，圆心位置：口杂乱无章同期分期年 月日从年 月日至年 月日年 月日口趋势强 口趋势弱口错开口限制互切 口追踪口主次口派生成因类型口抽排地下水引起开采石油、天然气引起口构造活动引起其它（成因：）形 成 条 件地 质 环 境 条 件裂缝区所处地貌单元：口位于内部；口位于与交界附近；口跨和。裂缝与地貌或微地貌界线的走向关系：口平行口横交口斜交受裂地层时代： 岩性： 下伏地层时代： 岩性： 裂缝区断裂产状及特征：受裂地层时代：岩性：下伏地层时代：岩性：土层中构造节理产状及特征：受裂地层时代：岩性：下伏地层时代：岩性：
30、下伏不良地质体类型及特征：21表C. 9地裂缝调查记录表（续）错误一文档中没有指定样式的文字。形 成 条 件诱发 动力 因素口抽排地下水口开采石油、天然气口构造活动口水理作用口井、孔口坑道井深或坑道埋深：m；含水层类型：；水位埋深：m；水位降深：m；日出水量：m3与裂缝区的位置关系：抽排水时间：口始于年 月 日口止于年 月 日口仍然继续口井、孑L井深：m开采层深度：m降深：m；开采量：m3与裂缝区的位置关系：开采时间：口始于年 月日口止于年 月日口仍然继续断层活动 口构造节理活动断层（节理）的位置： 产状：长度： m性质：活动时间：活动速率：断距：口降雨口水库水口地表水口地下水作用时间：口其它
31、作用引起的干湿变化灾 害 情 况已有灾害损失潜在灾害预测毁房 间；阻断交通处，小时；伤（亡）人员 人裂缝发展预测潜在损失预测口缝数增多口原有裂缝变宽口活动强度增强毁房 间；阻断交通处；威胁人员人防 治 情 况已采取的防治措施及效果今后防治建议现 场 图 像平面图：剖面图：照片及编号：影像及编号：注1：此表按每一裂缝区填写一张。同一调查点（村、组、矿山等）有多个分离的裂缝区，应分别填写；注2：每一裂缝区填写代表性单缝1条3条；有两条以上裂缝者，需填写群缝（组合发育）特征；22记 录:校 核：项目负责:填表日期： 年 月 日错误一文档中没有指定样式的文字。承灾体调查记录表统一编号（与对应调查单 元
32、统一编号一致）野外编号（与对应调查单元野 外编号一致）调查时间年月日名称（与对应调查单元名称一致）地点：省市县（区）乡（镇、街道）村（社区）人口户籍人口户人常住人口户人流动人员人工业与民用 建筑结构类型房屋间，其中钢结构间钢混间砖混间砖木间 土坯 间 口其他：建筑用途民房间学校个医院一个宗教场所个厂房间工棚个口养殖场一个其他：总建筑面积 （m2）受威胁价值 （万元）使用情况基础设施类型 高速铁路m 口一般铁路m 地铁 m 轻轨 m 城市路面轨道 m 高速公路m 国家级公路m 省级公路m 城市道路m 一般公路m 水库座电站座通讯线路m 输电线路m 输水线路m 口油气线路m 其他：受威胁价值 （万
33、元）工程活动类型矿山座口在建水利工程一座口在建交通工程m 其他：受威胁价值 （万元）备注记 录:校 核:项目负责:填表日期： 年 月 日(资料性)岩土体测试项目及成果参数表土体测试项目及成果参数表试验项目主要参数及单位含水率试验含水率%密度试验密度 p(gcm3)土粒相对密度试验比重Gs颗粒分析试验不均匀系数Cu.曲率系数Cj黏粒含量Mc界限含水率试验液限L%塑限P% 土的缩限n%砂的相对密度试验相对密实度Dr击实试验干密度 Pd/(g/cm3)承载比试验承载比CBR%回弹模量试验回弹模量Ec(kPa)渗透试验渗透系数k(cms)固结试验孔隙比e；压缩系数0MPa1,体积压缩系数mMPa；压缩
34、模量 Es/MPa,回弹模量Ec/MPa；压缩指数CC和回弹指数Cs；固结系数C(cm2s)黄土湿陷试验湿陷系数加三轴压缩试验内摩擦角0UU/。,有效内摩擦角”/。，总应力内摩擦角cu ;黏聚力CUU/kPa,有效黏聚力 c,kPa,总应力黏聚力ccu/kPa无侧限抗压强度试验原状样抗压强度qukPa,重塑样q/kPa；灵敏度S直接剪切试验剪应力rkPa,黏聚力CUU/kPa,内摩擦角uu三轴剪切试验剪应力rkPa,黏聚力CUU/kPa,内摩擦角uu自由膨胀率试验自由膨胀率ef%膨胀率试验膨胀率ep%收缩试验收缩率si%岩体测试项目及成果参数表试验项目主要参数及单位含水率试验含水率%颗粒密度试
35、验颗粒密度ps(gcm3)块体密度试验块体密度pd(gcm3)吸水率试验吸水率o%膨胀率试验岩石轴向自由膨胀率VH%,岩石径向自由膨胀率VD%. 岩石侧向约束膨胀率VHP/%耐崩解性试验岩石二次循环耐崩解性指数d2%单轴抗压强度试验单轴抗压强度R/MPa冻融试验岩石冻融质量损失率M%单轴压缩变形试验岩石平均弹性模量FMPa,割线弹性模量E50MPa;平均泊松比av;泊松比50三轴压缩强度试验摩擦系数f,粘聚力c/MPa试验项目主要参数及单位岩石抗拉强度试验抗拉强度rMPa直剪试验法向应力MPa,剪应力rMPa,黏聚力CUU/kPa,内摩擦角uu点荷载强度试验点荷载强度sMPa承压板法试验弹性模
36、量E/MPa钻孔径向加压法试验弹性模量E/MPa岩体载荷试验岩体变形参数（资料性）岩土体的类型与结构土体的类型与结构根据地质成因，可划分为残积土、坡积土、洪积土、冲积土、淤积土、冰积土和风积土等。根据土 的颗粒组成分析结果和塑性指数，可将土分为：碎石土、砂土、粉土、粘性土等四大类型，并可进一步 细分如表E.1-1。土的颗粒组成分类类型分类指标大类细类颗粒组成塑性指数碎石土漂石（块石）粒径大于200mm的颗粒质量超过总质量50%无卵石（碎石）粒径大于20mm的颗粒质量超过总质量50%圆砾（角砾）粒径大于2mm的颗粒质量超过总质量50%砂土砾砂粒径大于2mm的颗粒质量占总质量25%50%粗砂粒径大
37、于0.5mm的颗粒质量超过总质量50%中砂粒径大于0.25mm的颗粒质量超过总质量50%细砂粒径大于0.075mm的颗粒质量超过总质量85%粉砂粒径大于0.075mm的颗粒质量超过总质量50%粘性土粉土粒径大于O. 075mm的颗粒质量不超过总质量的50%10粉质粘土10-17粘土17定名时应根据颗粒级配由大到小以最先符合者确定。根据土层的结构，对土层进行如下划分:a）当土层厚度大于0.5m时，宜单独分层。对同一土层中相间呈韵律沉积，当薄层与厚层的厚度 比大于1/3时，宜定为“互层”；厚度比为l10l3时，宜定为“夹层”；夹层厚度比小 于1/10的土层，且多次出现时，宜定为“夹薄层”。根据土层
38、中粘性土层、砂土层、碎石土层的组合情况，划分土层结构类型:单层结构、双层结构、 多层结构。D 单层结构：土层由一种类型的土组成，常见的有砂土、粉质粘土、粘土；双层结构：土层分上下两层并由不同类型的土组成，从上到下常见的有“粘性土-砂土”、“砂 土-粘性土”；多层结构：土层由三层以上不同类型土组成，从上到下常见的有“粘性土-粘性土砂土互层-粘 性土”。岩体的类型与结构岩体结构类型划分岩体结构类型地质背景结构面特征结构体特征整体块状 结构整体结构岩性单一，构造变形轻微的 巨厚层沉积岩、变质岩和火 山熔岩，火成侵入岩结构面少，一般不超过3组，延续性极 差，多成闭合状态，无填充或含少量碎 屑巨型块状块状结构岩性较单一，受轻微构造作 用的巨厚层沉积岩和变质 岩、火成岩侵入体结构面一般2组3组，裂隙延续性极 差，多成闭合状态，层面有一定结合力块状、菱形块状层状结构层状结构受构造破坏或较轻的中厚层（大于30Cm）岩体结构面2组3组，裂隙延续性极差，有 时也有软弱夹层或层间错动面，其延续 性较
