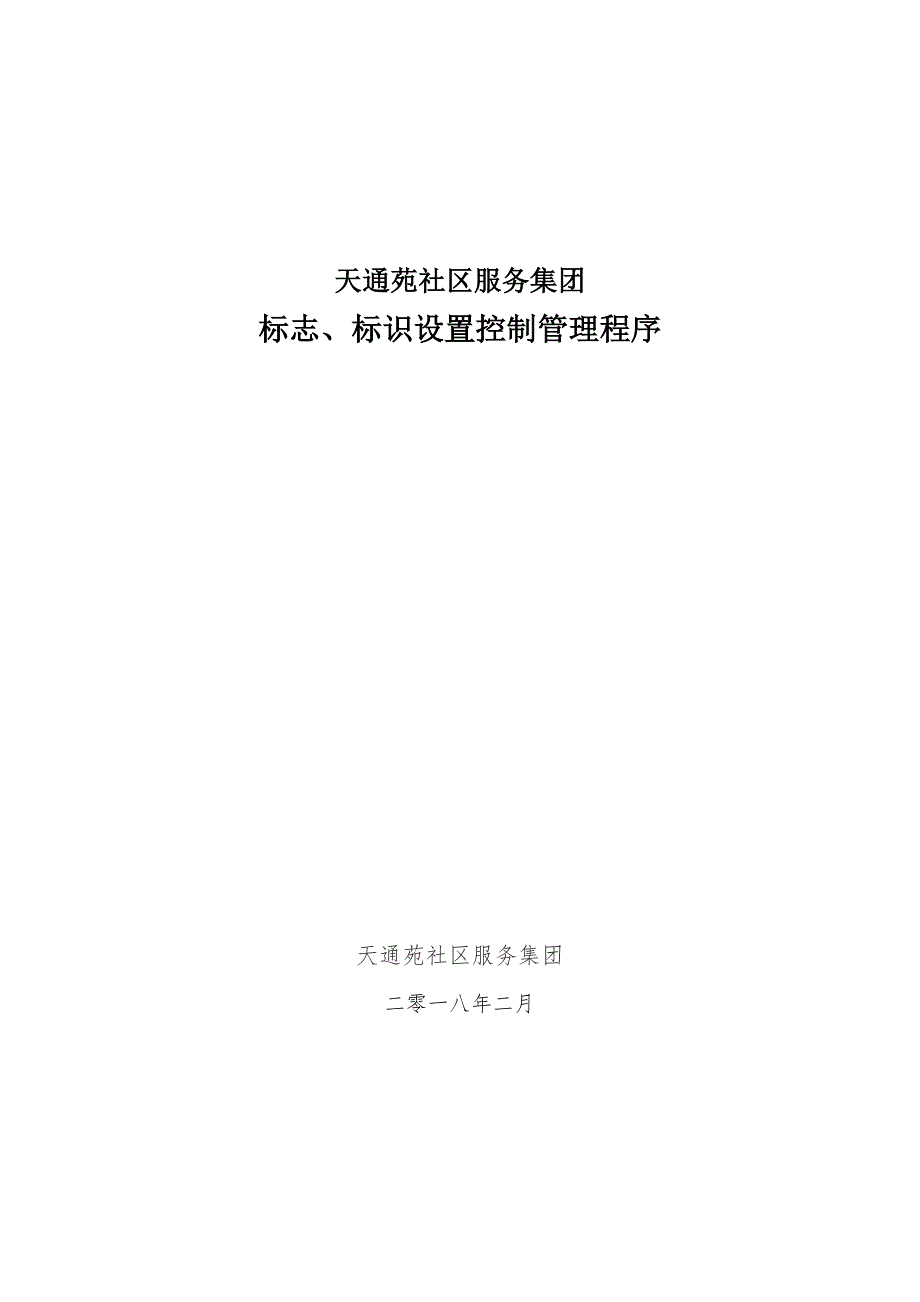

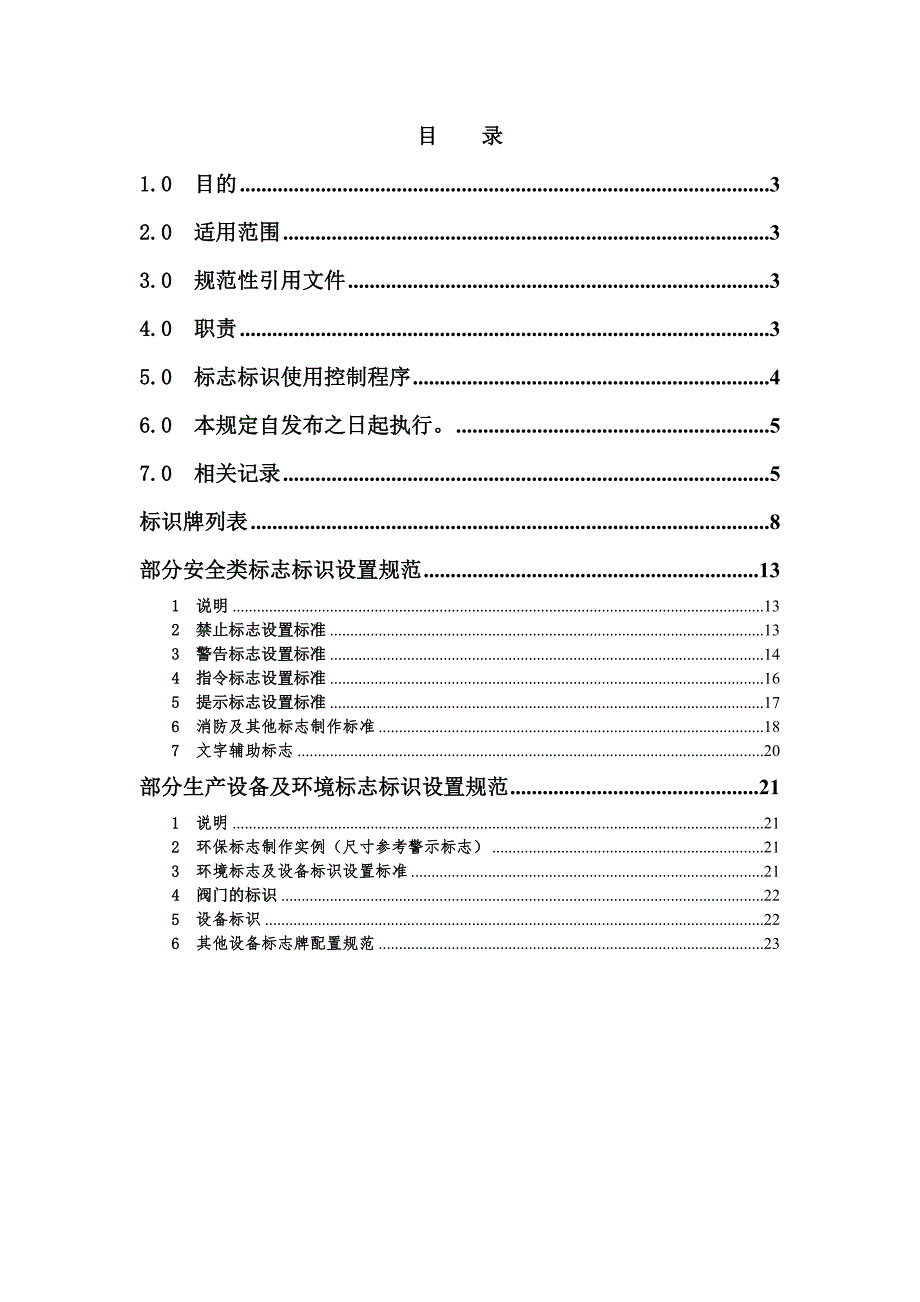

1、天通苑社区服务集团标志、标识设置控制管理程序天通苑社区服务集团二零一八年二月目 录1.0 目的32.0 适用范围33.0 规范性引用文件34.0 职责35.0 标志标识使用控制程序46.0 本规定自发布之日起执行。57.0 相关记录5标识牌列表8部分安全类标志标识设置规范131 说明132 禁止标志设置标准133 警告标志设置标准144 指令标志设置标准165 提示标志设置标准176 消防及其他标志制作标准187 文字辅助标志20部分生产设备及环境标志标识设置规范211 说明212 环保标志制作实例（尺寸参考警示标志）213 环境标志及设备标识设置标准214 阀门的标识225 设备标识226

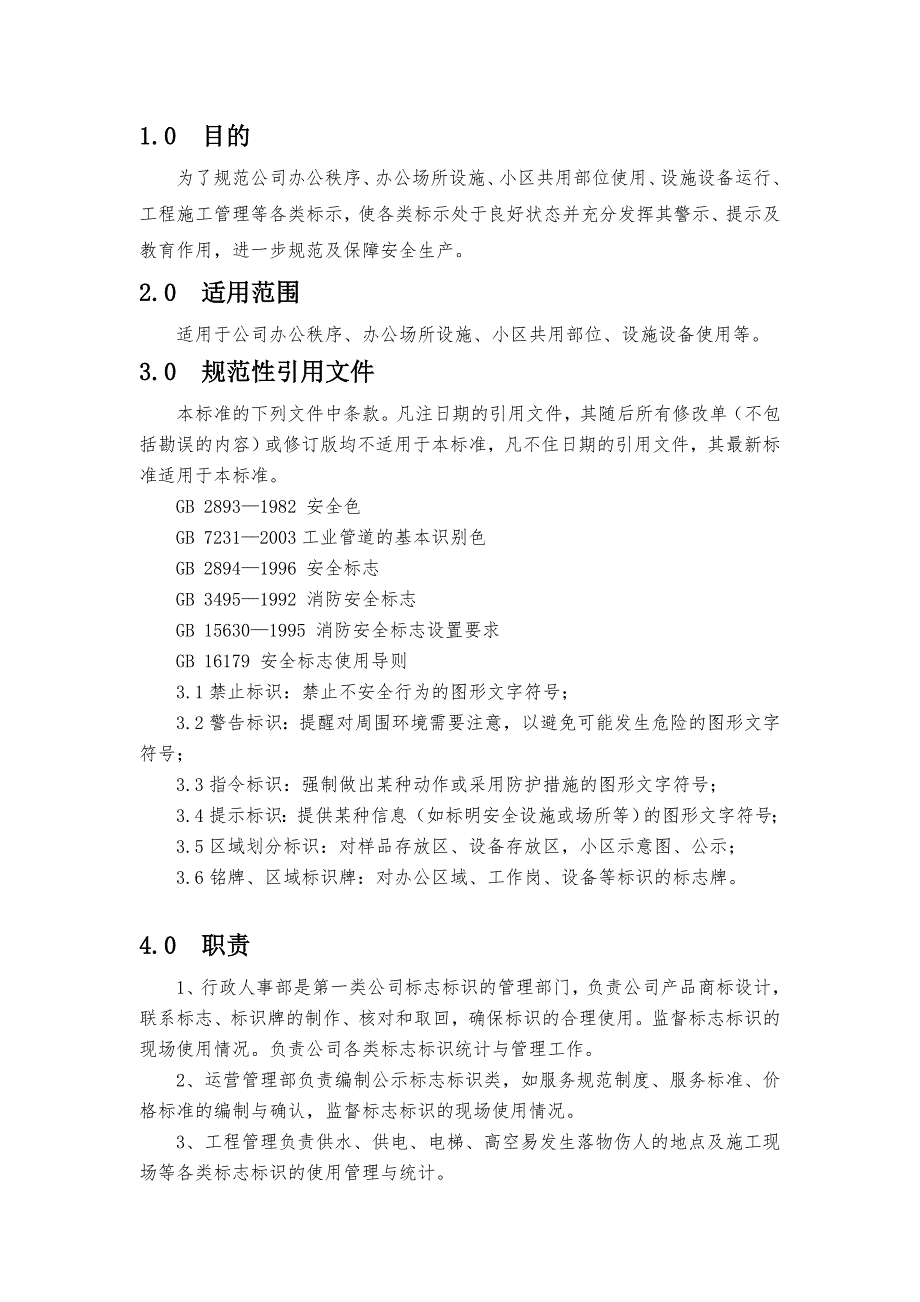

2、其他设备标志牌配置规范231.0 目的为了规范公司办公秩序、办公场所设施、小区共用部位使用、设施设备运行、工程施工管理等各类标示，使各类标示处于良好状态并充分发挥其警示、提示及教育作用，进一步规范及保障安全生产。2.0 适用范围适用于公司办公秩序、办公场所设施、小区共用部位、设施设备使用等。3.0 规范性引用文件本标准的下列文件中条款。凡注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本标准，凡不住日期的引用文件，其最新标准适用于本标准。GB 28931982 安全色GB 72312003工业管道的基本识别色GB 28941996 安全标志GB 34951992 消防安
3、全标志GB 156301995 消防安全标志设置要求GB 16179 安全标志使用导则3.1禁止标识：禁止不安全行为的图形文字符号；3.2警告标识：提醒对周围环境需要注意，以避免可能发生危险的图形文字符号；3.3指令标识：强制做出某种动作或采用防护措施的图形文字符号；3.4提示标识：提供某种信息（如标明安全设施或场所等）的图形文字符号；3.5区域划分标识：对样品存放区、设备存放区，小区示意图、公示；3.6铭牌、区域标识牌：对办公区域、工作岗、设备等标识的标志牌。4.0 职责1、行政人事部是第一类公司标志标识的管理部门，负责公司产品商标设计，联系标志、标识牌的制作、核对和取回，确保标识的合理使用
4、监督标志标识的现场使用情况。负责公司各类标志标识统计与管理工作。2、运营管理部负责编制公示标志标识类，如服务规范制度、服务标准、价格标准的编制与确认，监督标志标识的现场使用情况。3、工程管理负责供水、供电、电梯、高空易发生落物伤人的地点及施工现场等各类标志标识的使用管理与统计。4、秩序维护大队负责人防工程、地上停车场所、地下停车库、小区交通秩序、消防设施设备、安防、车禁系统等位置的各类标志标识统计与管理。5、项目部负责楼宇、安全通道（楼道）、地下空间、园区小品等位置的各类标识统计与管理。6、保洁绿化大队负责绿地、公园、垃圾站（点）、人工湖等位置的各类标识统计与管理。7、运行维修大队（好运来公
5、司）负责变压器、断路器、隔离开关、各种互感器、控制箱、端子箱、配电箱、电源箱、各种电器盘柜、按钮及开关等标识由根据本标准负责设置、管理及维护、统计与管理。8、电商公司负责快递柜、园区饮水机、垃圾回收箱（柜）等位置的各类标识统计与管理。9、各使用单位应当维护好管辖区域各类标志标识，保留标志标识台帐。由于人为原因造成标牌的损坏，由责任人或责任单位修复或照价赔偿。10、由于自然原因损坏的标牌，各单位应及时报告、补充。11、各单位按照本控制程序补充标志标识，提交行政人事部核准备案。5.0 标志标识使用控制程序1、各单位需制作的标牌，应整理完毕确定规格及内容，填写公司标志、标识牌申请表报行政人事部审核备
6、案后，公司分管领导审批后使用。2、标识牌的申请制作（1）国标类安全警示牌统一采取采购申请，自制的标示牌采用A3以下纸张打印过塑张贴。（2）室外设置的警示、警告、提示、指令标牌为铝板反光膜（国产），使用寿命为5年，5年之内一般不再更换。（3）室内标牌，铝板反观膜、亚克力标牌一般无限期使用。3、标识牌的管理1）标示牌不应放在门、窗、架等可移动的物体上，以免这些物体位置移动后，看不见安全标示。标示牌前不得放置妨碍认读的障碍物。2）现场安全标示的布置要先设计，后布置。3）现场安全标识，不得随意挪动，确需更换场地时，须报本单位经理审批并报业务主管部门备案后进行更换。4）市场上购买的标识标牌由行政人事部确
7、认后录入公司智能管理平台系统形成区域物品管控档案。5）各部门负责本部门辖区内的各类标示的保管与维护，公司自行制作过塑的标识标牌保管期限为1个月，各部门标识标牌在以上规定期限内出现破损、变形、褪色、丢失等情况按照本条处罚规定执行。6）当各类设施或功能区域更改，标牌应随着原设施移动；当需要改变时可重新制作，原标牌保存备用，不得废弃。7）各部门管理区域现有的标识标牌出现破损、变形、褪色、丢失凭借标识标牌申请表进行申请，行政人事部对现有标识牌规定使用期限进行核实后进行依旧换新，行政人事部做好各类标识的使用、发放、回收的归口管理并记录，作废回收的标识，尽可能地再利用，由行政人事部负责人确认不能利用的，可
8、按固体废物处理作业要求进行处置。8）如发现有破损、变形、褪色等不符合要求时，应通报责任部门及时整改。9）处罚规定：对所有检查发现标识标牌出现污损、丢失等情况，按原价赔偿，并予以50元/处的罚款。6.0 本规定自发布之日起执行。 7.0 相关记录7.1标志标识牌制作申请表 7.2标志标识台帐7.3标识牌统计表7.4部分安全类标志标识设置规范附件：1标识牌制作申请表序号标示名称规格材质数量制作原因使用地点备注申请人/日期：行政人事部确认分管领导确认部门审核/日期公司总经理审批样 品规 格附件：2标志标识台帐序号标牌名称安装位置标牌尺寸数量标牌材质编号设置时间附件：3标识牌列表各单位参照以下列标识牌
9、列表编制本单位标识标示项目序号标识事项适用范围参考图数量位置禁止标识（禁止人们不安全行为的标志标识）1-1禁止吸烟禁止吸烟的公共场所：大厅、办公室、楼梯间1-2禁止烟火存在火灾隐患危险物质的场所1-3高压危险禁止靠近不允许靠近的危险区域，如：高压试验区、高压线附近1-4禁止堆放消防器材存放处及消防通道1-5禁止混放样品存放区1-6禁止拍照保密性质试验场所1-7密闭空间，非授权人员禁止进入密闭空间入口处1-9闲人免进试验重地1-10禁止触摸禁止触摸的设备或物体附近，如：裸露的带电体，炽热物体，具有毒性、腐蚀性物体等处警告标识（提醒人们对周围环境引起注意，以避免可能发生危险的标志标识）2-1当心触
10、电有可能发生触电危险的电器设备和线路2-2当心烫伤具有热源易造成伤害的试验地点2-3当心腐蚀有腐蚀性物质的试验地点2-4当心泄露有危险化学品存放的场所2-5注意防尘尘埃较大场所2-6噪声有害噪声较大场所指令标识（强制人们必须做出某种动作或采用防范措施的标志标识）3-1必须戴防护眼镜对眼镜有伤害的试验场所3-2必须戴防尘口罩具有粉尘的试验场所3-3必须戴护耳器噪声超过85dB的试验场所3-4必须戴防护帽易造成人体碾烧伤害或有粉尘污染头部的试验场所3-5必须穿防护鞋易伤害脚部的试验场所，如：具有腐蚀、灼烫、触电、砸（刺）伤等3-6必须穿防护服具有放射、微波、高温及其他需穿防护服的作业场所3-7登记
11、进入进入需登记场所的入口处3-8出货区库房出货专区3-9收货区库房收货专区提示、说明标识（向人门提供某种信息的标志标识）4-1节约用水水源处4-2节约用电开关、电闸处区域标识（对样品存放区、设备存放区、各通道的划分线）5-1设备存放区域划分库房、试验室5-2紧急通道用于紧急通道指示5-3开门处各出口推门方向5-4危险区域定置标识危险品、灭火器箱定位处5-5消火拴消火拴5-6物品固定位置非生产区域小件物品定位，如电脑，文件框、办公桌其它铭牌、标识牌（对办公区域、工作岗等标识牌。）6-1办公区域铭牌各办公室、检测室、卫生间、库房等6-2推拉门每个门把手位置6-3安全出口安全疏散的紧急出口处，紧急出
12、口的通道处6-4区域指引各楼层、各办公室、备注:如上表信息有遗漏，可自行补充或参考“附件2-实验室安全警示标识”。附件：4部分安全类标志标识设置规范1 说明6.1.1编制了禁止、警告、指令、提示、消防及其他标识共54种。6.1.2对以上标志配置规范及制作尺寸、图形、背景、颜色作了详细的说明。2 禁止标志设置标准2.1禁止标志的含义是禁止或制止人们想要做的某种动作。2.2 禁止标志的基本型式十一长方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形补充标志，图形上、中、下间隙，左右间隙相等。2.3禁止标志牌长方形衬底色为白色，圆形斜杠为红色，禁止标志符号为黑色，补充标志为红底白字、黑体字。2.4可
13、根据现场情况采用甲、乙种规格，或按比例缩放。禁止标志牌的参数（=45。）： 单位：mm参数种类ABA1D(B1)D1C甲80060017046024436乙500400110300160242.5禁止类标志牌制图标准标志牌色彩图例2.6禁止标志配置规范名称及图形符号名称配置地点禁止吸烟禁止吸烟的场所等禁止带火种1、 易燃易爆品储存场所入口处2、 禁止动火部位禁止烟火禁止攀爬1、 外来人员可能攀爬的电缆桥架入口2、 外来人员可能攀爬的爬梯入口禁止合闸各变电所或维修电源箱，悬挂在经合闸即可送电到停电检修的设备断路器或隔离开关的把手上。禁止跨越1、 各护栏沿线明显部位，面向行人。2、 沟、管道等有跨
14、越伤人或损坏设备的危险部位。禁止入内主控、网控、计算机、调度室、变电站等外来人员可方便进入的重点区域。禁止游泳天通苑人工糊护栏明显部位禁止通行各临时限制区域禁止放易燃物电气焊及其他明火作业固定区域。禁止抛物多人作业的高架平台、高架廊道内侧需要处3 警告标志设置标准3.1警告标志的含义是促使人们提高可能发生危险的警惕性。3.2警告标志牌的基本型式是一长方形衬底牌，上方为正三角形警告标志，下方为矩形补充标志，图形上、中、下间隙，左右间隙相等。3.3警告标志牌长方形衬底为白色，正三角形迹标志符号为黑色，衬底为黄色，矩形补充标志为黑框黑体字，字为黑色，白色衬底。3.4可根据现场情况采用甲、乙种规格，或
15、根据现场情况按比例缩放。警告标志牌的参数： 单位：mm参数种类ABB1A 1A2甲800600460320175乙5004001103001603.5警告标志牌制图标准： 警告标志牌的标准色 3.6警告标志配置规范图形符号名称配置地点当心触电（高压危险）1、 生产现场可能发生触电危险的电气设备和线路上，如变电所、变压器门口2、 临时电源配电箱、电源箱3、 带电作业设备周围的构架或围栏上当心坑洞生产现场和通道临时临时开启或挖掘空洞四周的围栏上当心坠落1、 高处作业搭建的脚手架或平台周围栏杆上。2、 高架平台、高架廊道内侧无护栏部位3、 易发生事故的高处作业地点当心落物易发生落物伤人的地点，如高处
16、作业的下方、回程无防护板的皮带机下方等部位。当心烫伤1、 微波炉2、 热水、蒸汽易烫伤部位当心落水水池旁等当心绊倒容易发生磕绊的部位当心滑跌易发生滑跌部位注意安全各通行区域、道路沿线等4 指令标志设置标准4.1指令标志的含义是强制人们必须做出某种动作或采取防范措施的图形标志。4.2指令标志的基本型式十一长方形衬底牌，上方是圆形的指令标志，下方为矩形补充标志，图形上、中、下间隙，左右间隙相等。4.3指令标志长方形衬底色为白色，源星辰底色为蓝色，标志符号为白色，矩形补充标志为黑色框和黑色字符，字为黑体。4.4可根据现场情况采用甲、乙种规格，或按比例缩放。指令标志牌的参数： 单位：mm参数种类ABA
17、1D(B1)甲800600173458乙5004001103004.5指令标志牌的制图标准指令标志牌标准色4.6指令标志配置规范图形符号名称配置地点必须戴安全帽生产区域各主要场所入口部位必须系安全带高处周围没有维护栏作业地点注意通风1、 水厂制水车间2、 封闭工作场所入口5 提示标志设置标准5.1提示标志的含义是向人们提供某种信息（如标明安全设施或场所等）的图形标志。5.2提示标志的基本形式是正方形衬底牌，内为圆形提示标志，四周间隙相等。5.3提示标志圆形为白色，黑体黑色字，衬底色为绿色。5.4可根据现场情况采用甲、乙种规格，或按比例缩放。提示标志牌的参数： 单位：mm参数种类AD甲25020
18、0乙1501205.5 提示标志牌的制作标准提示标志牌的标准色5.6提示标志配置规范图形符号名称配置地点由此上下现场工作人员经常上下的铁架、爬梯等入口的需要部位在此工作设定的工作地点或检修的设备上6 消防及其他标志制作标准6.1消防及其他标牌制图标准 参数种类BAB1A1甲500400200250乙350300140150消防及其他标志牌的参数（可按比例缩放）6.6.2消防及其他标志配置规范图形符号名称配置地点地上消火栓1、 固定在地上消火栓1米的范围内，不得影响消火栓使用。2、 标志牌固定在标识杆上，标识杆高12米。地下消火栓1、 固定在地下消火栓1米的范围内，不得影响消火栓使用。2、 标志
19、牌固定在标识杆上，标识杆高12米。灭火器1、 悬挂在灭火器、灭火箱的上方。2、 悬挂在灭火器、灭火箱的通道上。3、 泡沫灭火器上应有“不适应电火”字样。消防水带指示牌消防水带旁机房警戒标志牌机房的入口处警戒标志牌禁止人员进入的危险区域入口处高压设备警戒标志牌靠近高压设备的入口或围栏上禁止启动提示牌临时设在正在检修或其它作业的闭锁设备开关上（闭锁开关与作业点可视）安全箭头1、 用于指导行进方向的通道上。2、 用于地下廊道指向最近出口处。紧急出口用于事故情况下安全紧急撤离的通道。从此跨越1、悬挂在皮带机跨桥栏杆上，面向人行通道。限速标志悬挂在行驶道路上，如：港区入口、堆场入口及道路入口。急救药箱张
20、贴在现场使用的急救药箱上。设备押接型地线的地端。7 文字辅助标志7.1文字辅助标志横写时的基本型式是矩形边框，文字辅助标志写在标志的下方，可以和标志连在一起，也可以分开。禁止标志、指令标志为白色字；警告标志为黑色字。禁止标志、指令标志衬底色为标志的颜色，警告标志衬底色为白色，如下图。横写的文字辅助标志7.2文字辅助标志竖写时，文字辅助标志写在标志杆的上部。禁止标志、警告标志、指令标志、提示标志均为白色衬底，黑色字。标志杆下部色带的颜色应和标志的颜色相一致。如下图。竖写的文字辅助标志部分生产设备及环境标志标识设置规范1 说明收集了排放口、固体废物储存、生产设备及其他标识共11种。对以上标志配置规
21、范及制作尺寸、图形、背景、颜色作了详细的说明。2 环保标志制作实例（尺寸参考警示标志）污水排放口The sewage discharges危 险 货 物Hazardous waste3 环境标志及设备标识设置标准图形符号名称配置地点污水排放口用于污水排放口废弃排放口用于废弃排放口噪声排放源用于噪声排放处，如船舶机舱入口、泵房间入口等一般固体废弃物用于生产垃圾存放点、垃圾箱等危险废弃物用于危险品垃圾存放点废物存放箱垃圾箱当心泄漏油库4 阀门的标识阀门标牌的使用规定如下： A3 B阀门编号阀门名称 A2 AA1 A=70MM、B=80MM、A1=50MM 、A2=10MM A3=8MM（尺寸可以根
22、据现场实际情况按比例缩放）l 挂牌孔径为 5MM，文字为二号字，统一用宋体。行距为单倍行距。在下面的位置内居中。l 标牌上不带介质颜色。l 固定方式：室内采用悬挂的方式；室外采用支架固定，面向手轮正面，在门的上部法兰上固定（见电力生产企业安全实施规范手册中的图例）。如果特别没有固定的地方可用悬挂方式。5 设备标识设备标牌实例如下图，内部框为白色，尺寸如下表，或根据实际关挂地点按比例缩放。参数种类 B A B1 A1甲1600110015001000乙800550750500设备名称：设备参数：隶属单位： KKS编码 汉语名称 A1 A B1 B 6 其他设备标志牌配置规范 变压器标志牌：l 表
23、明设备的名称、编号l 安装固定于变压器器身中部，面向主巡回检查路线l 单相变压器每相应安装标志牌并注明名称、编号、相别。 断路器标志牌l 表明设备的名称、编号l 安装固定于断路器操作机构箱上方醒目处l 分相操作的断路器标志牌安装在每相操作机构箱上方醒目处，并注明相别。 隔离开关标志牌l 表明设备的名称、编号l 手动操作型隔离开关安装于隔离开关操纵机构上方100mm处l 电动操作型隔离开关安装于隔离开关操纵机构箱门醒目处l 标志牌面向操作人员 电压、电流互感器，避雷器，偶合电容器等标志牌l 表明设备的名称、编号、相别l 安装在单支架上的设备，标志牌应表明相别，安装与离地面1.5m处，面向主巡回检查路线l 三相共支架设备，安装于支架横梁醒目处，面向主巡回检查路线l 落地安装加独立遮拦的设备（如变压器、避雷器），标志牌安装在设备围栏中部，距地面1.5m处，面向主巡回检查路线 控制箱、端子标志牌l 表明间隔或设备的名称、编号l 安装固定控制箱门、端子箱门上方醒目处 配电箱、电源箱标志牌（或喷字）l 手车式开关柜标志l 间隔的名称、编号安装（或喷字）于柜前、柜后的上部l 内附配电图 控制、保护、直流等盘柜标志l 表明设备的名称、编号l 安装固定于柜前后顶部门眉处按钮、开关等标志牌l 标明设备名称l 保持清晰
