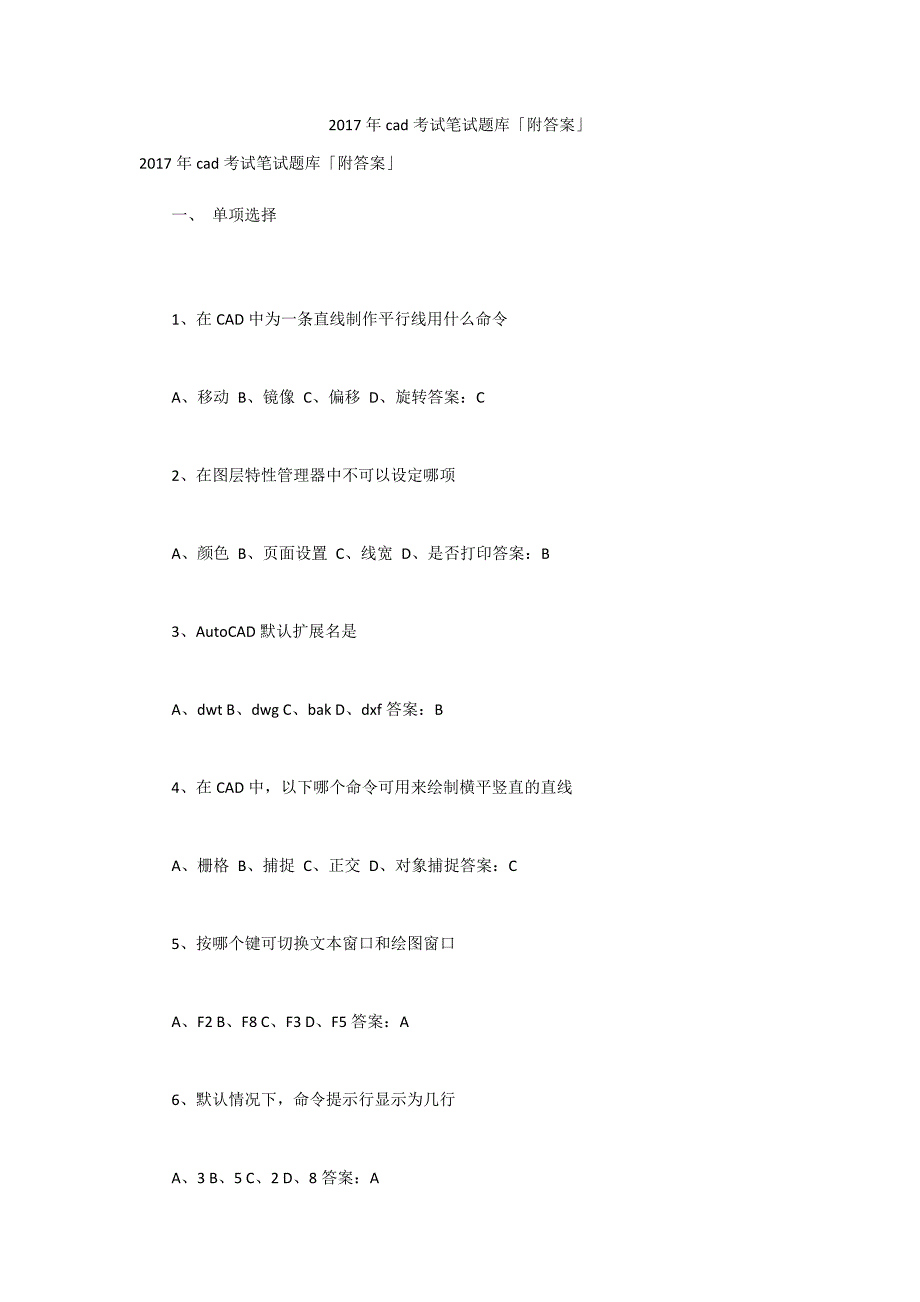

1、2017年cad考试笔试题库附答案2017年cad考试笔试题库附答案一、 单项选择1、在CAD中为一条直线制作平行线用什么命令A、移动 B、镜像 C、偏移 D、旋转答案：C2、在图层特性管理器中不可以设定哪项A、颜色 B、页面设置 C、线宽 D、是否打印答案：B3、AutoCAD默认扩展名是A、dwt B、dwg C、bak D、dxf答案：B4、在CAD中，以下哪个命令可用来绘制横平竖直的直线A、栅格 B、捕捉 C、正交 D、对象捕捉答案：C5、按哪个键可切换文本窗口和绘图窗口A、F2 B、F8 C、F3 D、F5答案：A6、默认情况下，命令提示行显示为几行A、3 B、5 C、2 D、8答案

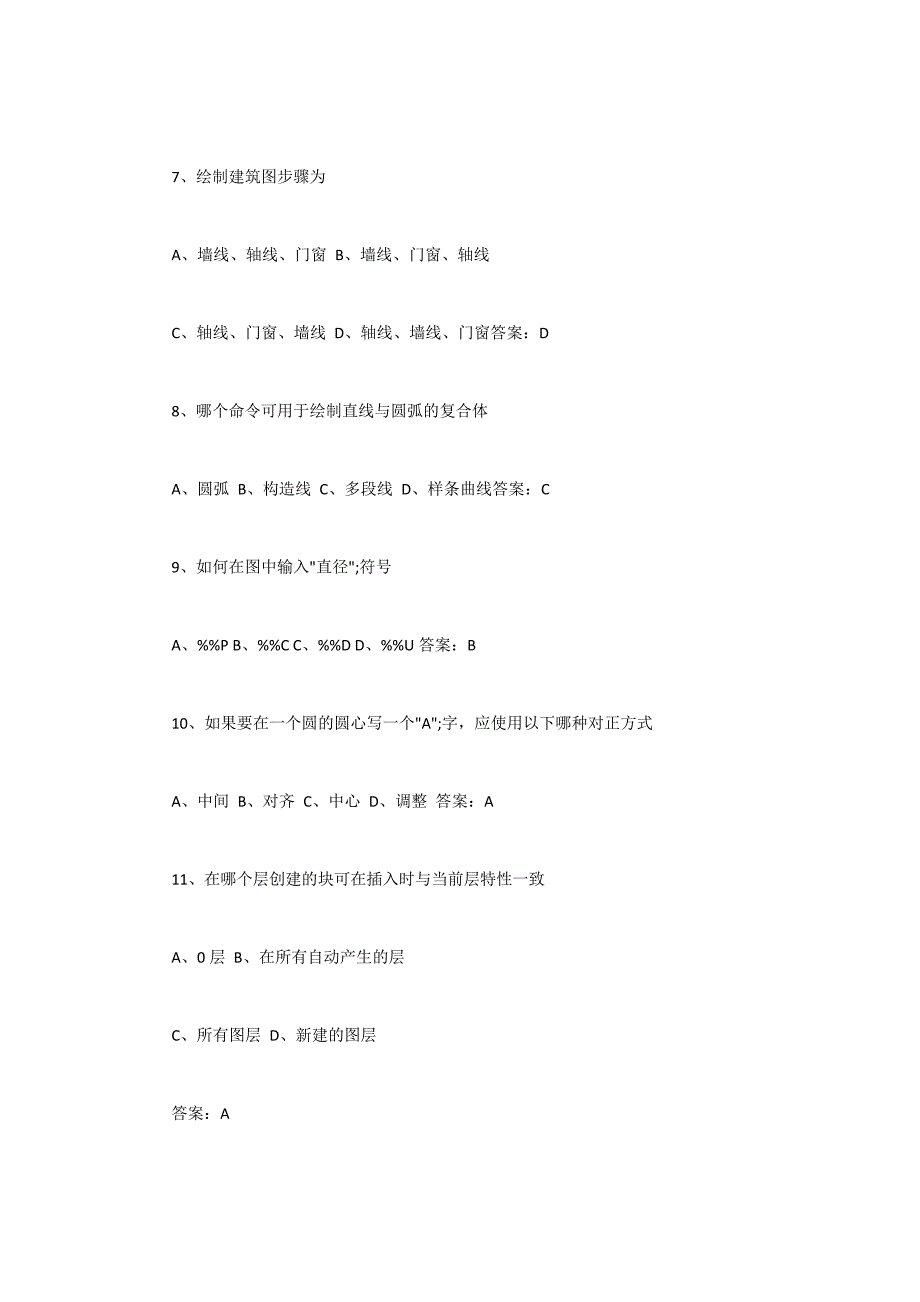

2、A7、绘制建筑图步骤为A、墙线、轴线、门窗 B、墙线、门窗、轴线C、轴线、门窗、墙线 D、轴线、墙线、门窗答案：D8、哪个命令可用于绘制直线与圆弧的复合体A、圆弧 B、构造线 C、多段线 D、样条曲线答案：C9、如何在图中输入直径;符号A、%P B、%C C、%D D、%U答案：B10、如果要在一个圆的圆心写一个A;字，应使用以下哪种对正方式A、中间 B、对齐 C、中心 D、调整 答案：A11、在哪个层创建的块可在插入时与当前层特性一致A、0层 B、在所有自动产生的层C、所有图层 D、新建的图层答案：A12、一个完整的尺寸由几部分组成A、 尺寸线、文本、箭头B、 尺寸线、尺寸界线、文本、标记
3、C、 基线、尺寸界线、文本、箭头D、 尺寸线、尺寸界线、文本、箭头答案：D13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项A、文字高度 B、使用全局比例C、测量单位比例 D、换算单位答案：B14、三维模型中哪种模型可以进行布尔运算A、线框模型 B、实心体模型 C、表面体模型答案：B15、渲染三维模型时，哪种类型可以渲染出物体的所有效果A、一般渲染 B、普通渲染C、照片级真实感渲染 D、照片级光线跟踪渲染答案：D16、样板文件的括展名是A、BAK B、SVS C、DWT D、DWG答案：C17、以下哪种相对坐标的输入方法是画8个单位的线长A.8, 0 B.0，8 C.0答案：B18、
4、哪种坐标输入法需要用符号?A. 极坐标B. 绝对坐标C. 相对坐标答案：C19.在命令行中输入Z;后，再输入选项A;，什么作用A. 在图形窗口显示所有的图形对象和绘图界限范围。B. 恢复前一个视图C. 显示所有在绘图界限范围内的图形对象D. 显示绘图界限范围答案：A20.下面哪个命令可将块打散生成图形文件A、 另存为 B、分解 C、重生成 D、插入块答案：B21.复制的快捷键是A.CO B.O C.X D.EX答案：A22.画多段线时，用哪个选项可以改变线宽A. 宽度B. 方向C. 半径D. 长度答案：A23.下面的各选项都可以绘制圆弧，除了哪一项不行A. 起点、圆心、终点B. 起点、圆心、方
5、向C. 圆心、起点、长度D. 起点、终点、半径答案：B24.下面哪种捕捉方式可用于捕捉一条线段的中点A. 端点B. 圆心C. 中点D. 象限点答案：C25. 如对不同图层上的两个对象作倒棱角，则新生成棱边位于A. 0层B. 当前层C. 选取第一对象所在层D. 在另一层答案：B26. 下列图形中，哪一项不能使用偏移命令?A.圆形 B.矩形C.直线 D.球体答案：D27.建立文字φ15，可以输入A. %15B. %P15C. %u15D. %C15答案：D28.直线的起点为(10、10)，如果要画出与X轴正方向成60度夹角，长度为100的直线段应输入A、100C、100D、50，86.6答
6、案：A29. 下列哪个对象不能直接使用面域命令A.正好封闭的直线 B.矩形C. D.椭圆答案：C30.应用相切、相切、相切;方式画圆时，下列说法正确的是A、 相切的对象必须是直线B、 必须从下拉菜单激活画圆命令C、 不需要指定圆的半径和但要指定圆心D、 不需要指定圆心但要输入圆的半径答案：B31.对于未闭合的对象，可否进行图案填充A. 可以 B、不可以答案：A32.以下对移动(MOVE)和平移(PAN)命令描述正确的是A、 都是移动命令，效果一样B、 移动速度快，平移速度慢C、 移动的对象是视图，平移的对象是物体D、 移动的对象是物体，平移的对象是视图答案：D33.修剪命令(Trim)可以修剪
7、多余对象，但下面的哪一项不能被修剪A.圆弧、圆、椭圆弧B.直线C.多线D.射线、构造线和样条曲线答案：C34.想要标注倾斜直线的实际长度，应该选用A、线性标注 B、对齐标注 C、快速标注 D、基线标注 答案：B35.下列方法中，哪一项不能绘制圆弧A. 起点、圆心、终点B.起点、圆心、方向C.圆心、起点、长度D.起点、终点、半径答案：B36.块定义必须包括：A.块名、基点、对象B.块名、基点、属性C.基点、对象、属性D.块名、基点、对象、属性答案：A37.多线是由平行线组成的对象，平线线的数量只能设置为两条吗A. 是 B.否答案：B38. 下列命令中，能够作为修改工具的命令有A、LE B、B(块
8、定义) C、AP D、MI答案：D39.AutoCAD默认的单位是A、厘米 B、分米 C、米 D、毫米答案：D40.在绝对坐标中，下列点相对X轴可成为对称点的是A、56，72 56,-72 B、-56,72 56,-72C、56,72 -56,-72 D、-56,72 -56,72答案：A41.下列修改命令哪一项可以改变对象的长度A、镜像 B、复制 C、偏移 D、拉长答案：D42、在图层管理器中，影响图层显示的操作有A、锁定图层 B、新建图层C、删除图层 D、冻结图层答案：D43、在CAD中用文本工具输入文字时显示 ?;，应修改A、颜色 B、高度 C、字体 D、角度答案：C44.相对直角坐标的
9、输入表达式是A、x,y B、x,y C、L答案：B45.插入块的快捷键是A、I B、B C、Q D、W答案：A46.在AutoCAD中默认的旋转正方向是A、顺时针 B、逆时针 C、用鼠标控制答案：B47.用文本工具在CAD中输入45°，应输入A、45%P B、45%C C、45%D D、45%U答案：C48. 绝对直角坐标的输入表达式是A、x,y B、x,y C、L答案：A49.打开等轴测捕捉在下列哪个对话框中A、向导 B、选顶C、草图设置 D、自定义答案：C50. 创建块的快捷键是A、I B、B C、Q D、W答案：B51.下面哪项不属于绘图命令：A、射线 B、删除 C、圆 D、多段
10、线答案：B52、画点划线时，如果所画出的点划线显示为直线，应修改A、线型 B、长度 C、宽度 D、线型比例答案：D53、渲染三维模型时，哪种可以渲染出物体的折射效果A、一般渲染 B、普通渲染C、照片级光线跟踪渲染 D、照片级真实感渲染答案：C54、画一个半径为8的圆,确定圆心后,输入d;应再输入A、8 B、4 C、32 D、16答案：D55、创建10行、20列边长为50的矩形用哪种方法最合理A、复制 B、偏移 C、阵列 D、多重复制 答案：C56、在等轴测图中切换图形的左、上、右三面的快捷键为A、F1 B、F3 C、F5 D、F4答案：C57、对象捕捉的快捷键为A、F3 B、F5 C、F8 D、F2答案：A58、用直线绘制一个封闭五角星，用什么命令可以形成一个整体A、倒角 B、移动 C、面域 D、拉伸答案：C59、绘制多段线的快捷键是A、l B、pl C、ml D、a答案：B60、若将图形中的所有标注变为原来形状大小的两倍,应调整A、文字高度 B、测量单位比例 C、全局比例 D、换算单位 答案：C61、三维模型中那种模型可以进行布尔运算A、线框模型 B、实心体模型 C、表面体模型答案：B62、AUTOCAD中用于绘制圆弧和直线结合体的命令是A、圆弧 B、构造线 C、多段线 D、样条曲线答案：C
