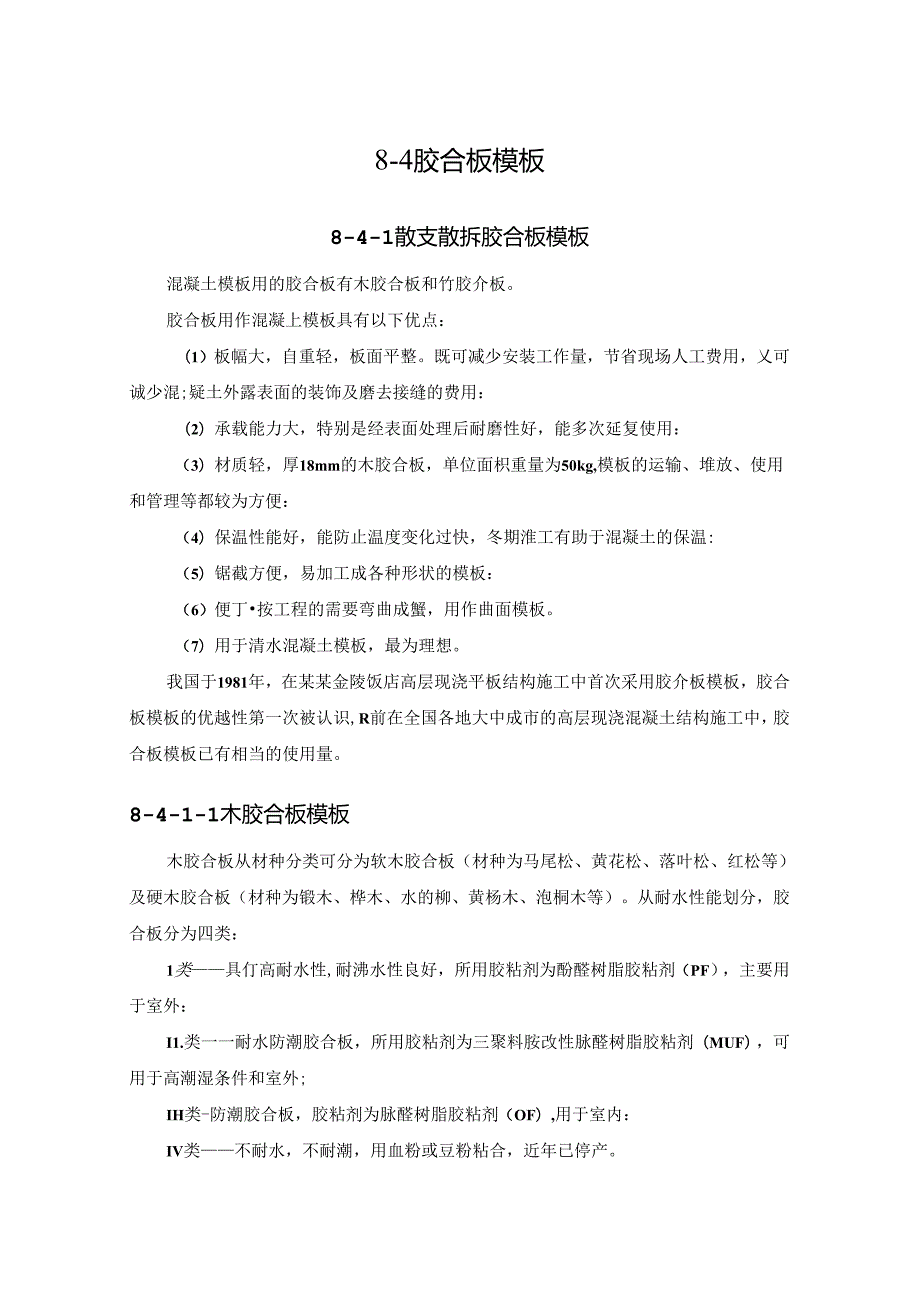

1、8-4胶合板模板8-4-1散支散拆胶合板模板混凝土模板用的胶合板有木胶合板和竹胶介板。胶合板用作混凝上模板具有以下优点：（1）板幅大，自重轻，板面平整。既可减少安装工作量，节省现场人工费用，乂可诚少混;疑土外露表面的装饰及磨去接缝的费用：（2）承载能力大，特别是经表面处理后耐磨性好，能多次延复使用：（3）材质轻，厚18mm的木胶合板，单位面枳重量为50kg,模板的运输、堆放、使用和管理等都较为方便：（4）保温性能好，能防止温度变化过快，冬期淮工有助于混凝土的保温:（5）锯截方便，易加工成各种形状的模板：（6）便丁按工程的需要弯曲成蟹，用作曲面模板。（7）用于清水混凝土模板，最为理想。我国于19
2、81年，在某某金陵饭店高层现浇平板结构施工中首次采用胶介板模板，胶合板模板的优越性第一次被认识,R前在全国各地大中成市的高层现浇混凝土结构施工中，胶合板模板已有相当的使用量。8-4-1-1木胶合板模板木胶合板从材种分类可分为软木胶合板（材种为马尾松、黄花松、落叶松、红松等）及硬木胶合板（材种为锻木、桦木、水的柳、黄杨木、泡桐木等）。从耐水性能划分，胶合板分为四类：1类具仃高耐水性,耐沸水性良好，所用胶粘剂为酚醛树脂胶粘剂（PF），主要用于室外：I1.类一一耐水防潮胶合板，所用胶粘剂为三聚料胺改性脉醛树脂胶粘剂（MUF），可用于高潮湿条件和室外;IH类-防潮胶合板，胶粘剂为脉醛树脂胶粘剂（OF）

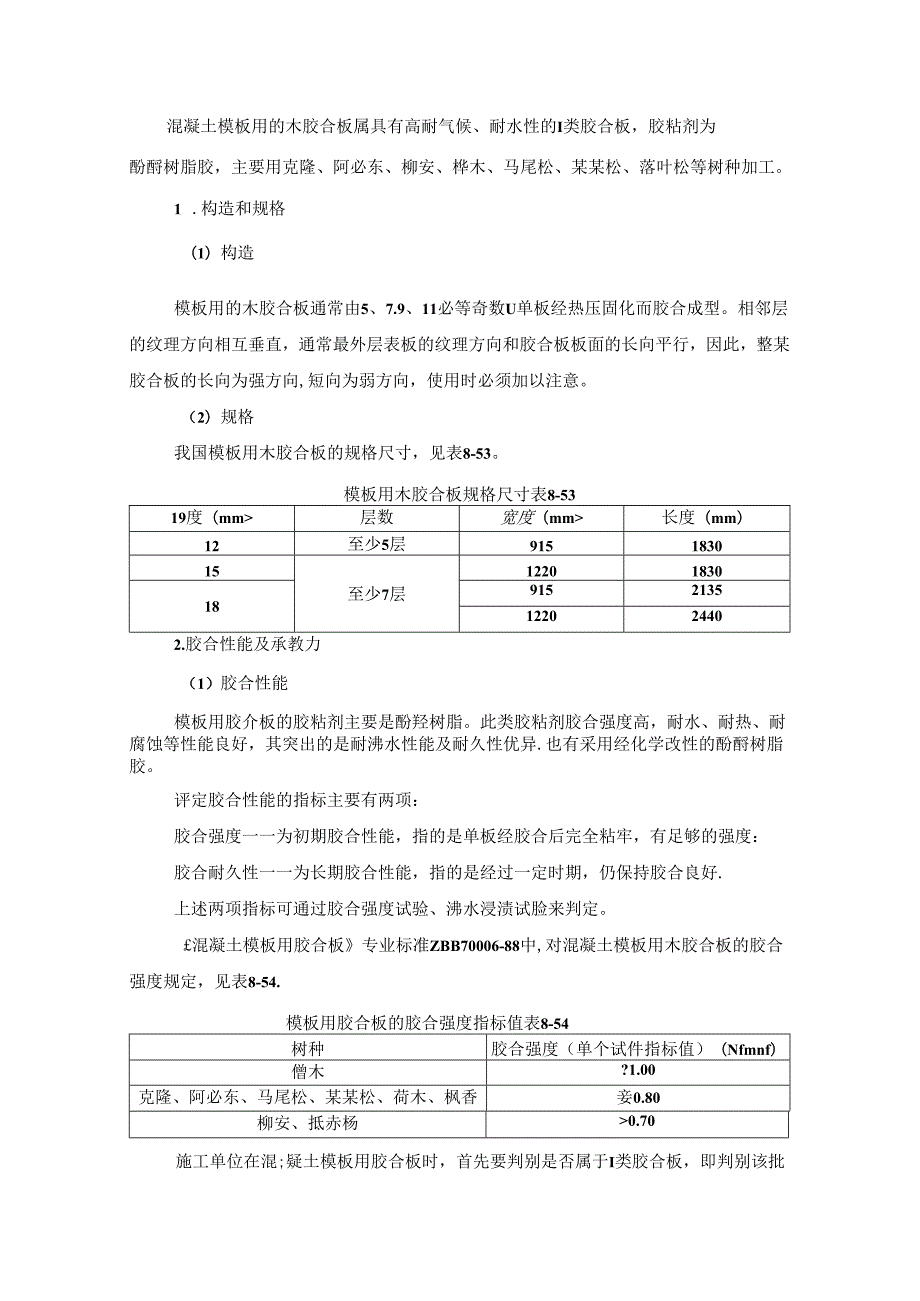

3、用于室内：IV类不耐水，不耐潮，用血粉或豆粉粘合，近年已停产。混凝土模板用的木胶合板属具有高耐气候、耐水性的I类胶合板，胶粘剂为酚酹树脂胶，主要用克隆、阿必东、柳安、桦木、马尾松、某某松、落叶松等树种加工。1 .构造和规格（1）构造模板用的木胶合板通常由5、7.9、11必等奇数U单板经热压固化而胶合成型。相邻层的纹理方向相互垂直，通常最外层表板的纹理方向和胶合板板面的长向平行，因此，整某胶合板的长向为强方向,短向为弱方向，使用时必须加以注意。（2）规格我国模板用木胶合板的规格尺寸，见表8-53。模板用木胶合板规格尺寸表8-5319度（mm层数宽度（mm长度（mm）12至少5层91518301
4、5至少7层12201830189152135122024402.胶合性能及承教力（1）胶合性能模板用胶介板的胶粘剂主要是酚羟树脂。此类胶粘剂胶合强度高，耐水、耐热、耐腐蚀等性能良好，其突出的是耐沸水性能及耐久性优异.也有采用经化学改性的酚酹树脂胶。评定胶合性能的指标主要有两项：胶合强度一一为初期胶合性能，指的是单板经胶合后完全粘牢，有足够的强度：胶合耐久性一一为长期胶合性能，指的是经过一定时期，仍保持胶合良好.上述两项指标可通过胶合强度试验、沸水浸渍试脸来判定。混凝土模板用胶合板专业标准ZBB70006-88中,对混凝土模板用木胶合板的胶合强度规定，见表8-54.模板用胶合板的胶合强度指标值表

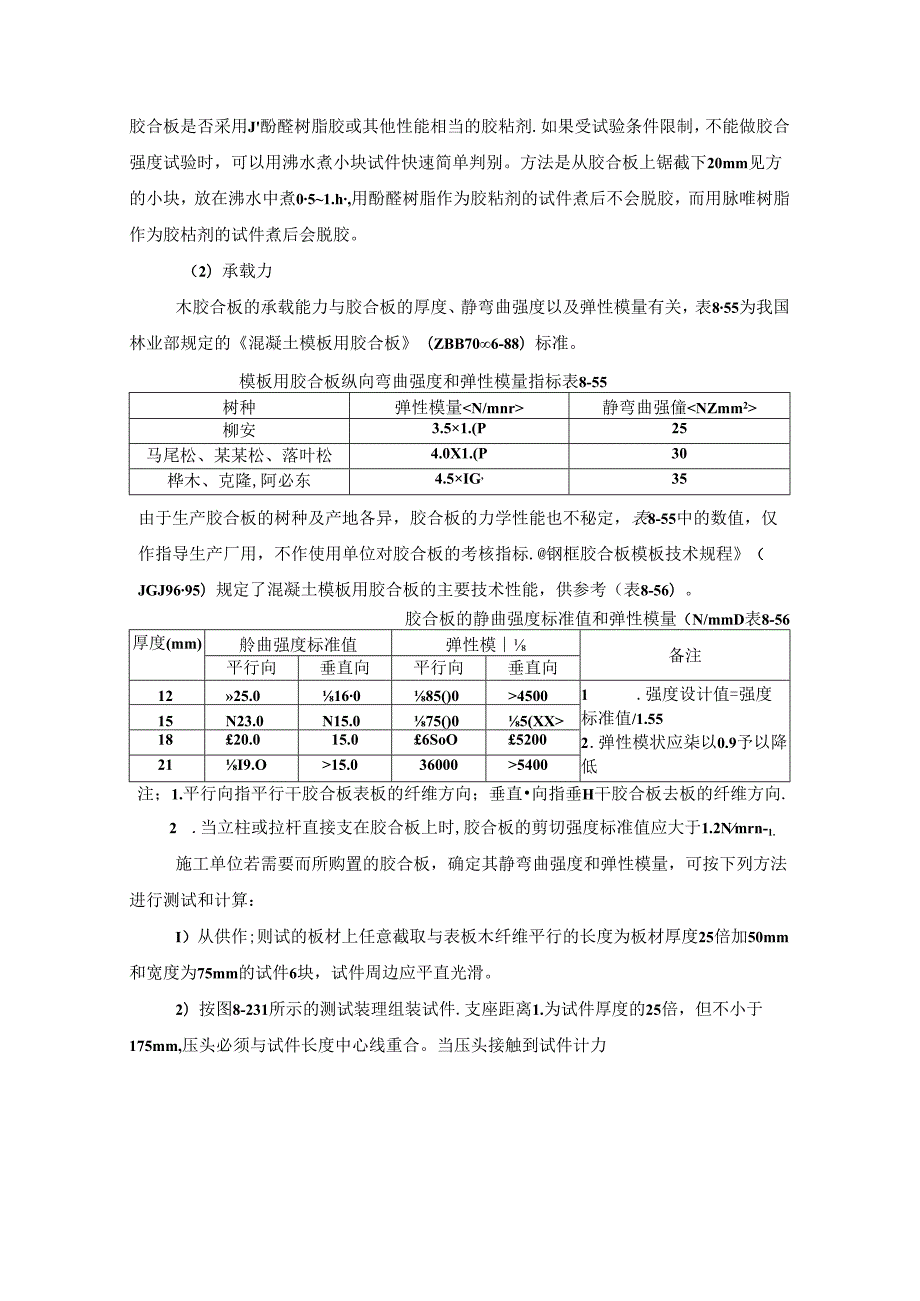

5、8-54树种胶合强度（单个试件指标值）（Nfmnf）僧木?1.00克隆、阿必东、马尾松、某某松、荷木、枫香妾0.80柳安、抵赤杨0.70施工单位在混;疑土模板用胶合板时，首先要判别是否属于I类胶合板，即判别该批胶合板是否采用J酚醛树脂胶或其他性能相当的胶粘剂.如果受试验条件限制，不能做胶合强度试验时，可以用沸水煮小块试件快速简单判别。方法是从胶合板上锯截下20mm见方的小块，放在沸水中煮051.h,用酚醛树脂作为胶粘剂的试件煮后不会脱胶，而用脉唯树脂作为胶枯剂的试件煮后会脱胶。（2）承载力木胶合板的承载能力与胶合板的厚度、静弯曲强度以及弹性模量有关，表855为我国林业部规定的混凝土模板用胶合板
6、ZBB706-88）标准。模板用胶合板纵向弯曲强度和弹性模量指标表8-55树种弹性模量静弯曲强僮柳安3.51.(P25马尾松、某某松、落叶松4.0X1.(P30桦木、克隆,阿必东4.5IG,35由于生产胶合板的树种及产地各异，胶合板的力学性能也不秘定，表8-55中的数值，仅作指导生产厂用，不作使用单位对胶合板的考核指标.钢框胶合板模板技术规程（JGJ9695）规定了混凝土模板用胶合板的主要技术性能，供参考（表8-56）。胶合板的静曲强度标准值和弹性模量（N/mmD表8-56厚度(mm)舲曲强度标准值弹性模备注平行向垂直向平行向垂直向1225.016085()045001 .强度设计值=强度标
7、准值/1.552 .弹性模状应柒以0.9予以降低15N23.0N15.075()05(XX1820.015.06SoO520021I9.O15.0360005400注；1.平行向指平行干胶合板表板的纤维方向；垂直向指垂H干胶合板去板的纤维方向.2 .当立柱或拉杆直接支在胶合板上时,胶合板的剪切强度标准值应大于1.2Nmrn-1.施工单位若需要而所购置的胶合板，确定其静弯曲强度和弹性模量，可按下列方法进行测试和计算：I）从供作;则试的板材上任意截取与表板木纤维平行的长度为板材厚度25倍加50mm和宽度为75mm的试件6块，试件周边应平直光滑。2）按图8-231所示的测试装理组装试件.支座距离1.
8、为试件厚度的25倍，但不小于175mm,压头必须与试件长度中心线重合。当压头接触到试件计力盘上载荷为零时，谢整百分衣的指针为零。图8-231静弯曲强度及弹性模量测试装置I-乐头：2-试件：3-支座：4-百分表3）缓慢均匀加荷。在加荷至试件破坏前至少分段停车5次，记录5点的压力及相应挠度，并记录破坏压力。压力值精确至IN,挠度值精确至0.01mm,4）绘制压力一一挠度曲线。确定曲线斜度，根据则试的压力及挠度值，以压力P（N）为纵坐标，挠度Y（mm）为横坐标，在坐标纸上记录全部测武点，并根据比例极限内各点（不得少于3点）做出斜率线,求出斜率值PY（N/mm）。5）弹性模量E按下式计算：4ft7*7
9、8-4)式中E一一胶合板弹性模量（N/mnr）；1.-支座距离（mm）；b试件宽度（mm）；h试件厚度（mm）：P/Y一试件斜率值（N/mm）。弹性模量值取6块试件的算术平均值。6）静弯曲强度。按下式计算:3P1.砺(8-5)式中O一一胶合板静弯曲强度式（N/mm2）：P一试件的破坏压力（N）：1.支座距离mm）；h试件的厚度（mn）:b试件的宽度（mm）。静弯曲强度值取6块试件的算术平均值。3 .使用注意事项（1）必须选用经过板面处理的胶合板。未经板面处理的胶合板用作模板时，因混凝土硬化过程中，胶合板与混凝土界面上存在水泥一一木材之间的结合力，使板面与混凝上粘结较牢，脱模时易将板面木纤维撕
10、破.影响混凝土表面质量。这种现象随胶合板使用次数的梢加而逐渐加重.经覆膜罩面处理后的胶合板，增加了板面耐久性，脱模性能良好，外观平整光滑，最适用于有特殊要求的、混凝土外表面不加终饰处理的清水混凝土工程,如混凝土桥墩、立交桥、筒仓、烟囱以及塔等。（2）未经板面处理的胶合板（亦称白坏板或素板），在使用前应对板面进行处理。处理的方法为冷涂刷涂料，把常温下固化的涂料胶涂刷在胶合板表面,构成保护膜。（3）经表面处理的胶合板,施工现场使用中，股应注意以下几个问题：I）脱模后立即清洗板面浮浆，堆放整齐：2）模板拆除时，严禁抛扔，以免损伤板面处理层：3）胶合板边角应涂有封边胶,故应及时清除水泥浆。为了保护模板
11、边角的封边胶，最好在支模时在模板拼处粘贴防水胶带或水泥纸袋，加以保护，防止漏浆；4）胶合板板面尽量不钻孔洞.遇有预留孔涧，可用普通木板拼补。5）现场应备有修补材料，以便对损伤的面板及时进行修补。6）使用前必须涂刷脱模剂。8-4-1-2竹胶合板模板我国竹材资源丰富，口竹材具石生长快、生产周期短（般23年成材）的特点。另外，一般竹材顺纹抗拉强度为1.8Nmm2,为松木的2.5倍，红松的1.5倍：横纹抗压强度为68Nm11,是杉木的1.5倍，红松的2.5倍；岸当曲强度为1.516Nmn也因此，在我国木材资源短缺的情况下，以竹材为原料，制作混凝上模板用竹胶合板，具有收缩率小、膨胀率和吸水率低，以及承载
12、能力大的特点，是一种具有发展前途的新型建筑模板。1 .组成和构造混凝土模板用竹胶合板，其面板与芯板所用材料既有不同，又有相同。不同的材料是芯板将竹子劈成竹条（称竹帘单板），宽I417mm,厚35mm,在软化池中进行高温软化处理后，作烤青、烤黄、去竹衣及干燥等进一步处理。竹帘的编织可用人工或编织机编织。面板通常为编席单板，做法是竹子劈成蔑片，由编工编成竹席。表面板采用薄木胶合板。这样既可利用竹材资源，又可兼有木胶合板的表面平整度.另外，也有采用竹编席作面板的，这种板材表面平整度较差，且胶粘剂用量较多。竹胶合板断面构造，见图8-232。图8-232竹胶合板断面示意I-竹席或薄木片面板：2-竹南芯板
13、3-胶粘剂为了提高竹胶合板的耐水性、耐磨性和耐碱性，经试验证明，竹胶合板表面进行环氧树脂涂面的耐碱性较好，进行兖釉涂料涂面的综合效果最佳。2 .规格和性能（1）规格我国国家标准（竹编胶合板MGB13123-91）规定竹胶合板的规格见表8-57、表8-58竹胶合板长宽规格表8-57氏度（mm宽度（mm氏度（mm宽度（mm1830915244()12202000I(MX)3(XX)15002135915-竹胶合板厚度与层数对应关系表8-5层数J9度（mm层数J9度（min21.4-2.514II.0-II.832.4-3.51511.8-12.543.44.51612313.054.55.017
14、13.0-14.065.O-5.51814.0-14.575.5-6.01914575.386.0-6.52015516.296.57.52116317.2IO7.58.22217518.0I1.8.2-9.02318.0-19.5129.09.82419520.0139.0-10.8混凝土模板用竹胶合板的厚度常为9nn、12nun,15nm。（2）性能由于各地所产竹材的材质不同，同时乂与胶粘剂的胶种、胶层厚度、涂胶均匀程度以及热固化压力等生产工艺有关，因此，竹胶合板的物理力学性能差异较大，其弹性模量变化范围为2T0X10Nmm一般认为，密度大的竹胶合板，相应的静弯曲强度和弹性模量值也裔.表8
15、59为浙江、某某、某某生产的竹胶合板的物理力学性能。竹胶合板的物理力学性能表8-59产地胶粘剂密度（gc11）弹性模量：（WmmD静曲强发Nm11r）浙江的酹树脂胶7.6x680.6某某0.8610.4x1080某某0.91.o1058-4-1-3施工！艺I.胶合板模板的配制方法和要求（1）胶合板模板的配制方法I）按设计图纸尺寸直接配制模板形体简中的结构构件，可根据结构施工图纸直接按尺寸列出模板规格和数员进行配制。模板厚度、横档及楞木的断面和间距,以及支掾系统的配置,都可按支承要求通过计算选用。2）采用放大样方法配制模板形体更杂的结构构件，如楼梯、圆形水池等,可在平整的地坪上,按结构图的尺寸
16、画出结构构件的实样，量出各部分模板的准确尺寸或套制样板，同时确定模板及其安装的节点构造，进行模板的制作。3）用计兑方法配制模板形体发杂不易采用放大样方法，但有一定几何形体规律的构件，可用计算方法结合放大样的方法，进行模板的配制.4）采用结构表面展开法理制模板些形体纪杂口乂由各种不同形体组成的宏杂体型结构构件，如设备基础。其模板的配制，可采用先画出模板平面图和展开图，再进行配模设计和模板制作。（2）胶合板模板配制要求I）应整某直接使用，尽量减少的危锯截，造成胶合板浪费。2）木胶合板常用厚度一般为12或18mm,竹胶合板常用厚度一般为12mm,内、外楞的间距，可随胶合板的厚度,通过设计计算进行调整
17、3）支撵系统可以选用钢管脚手，也可采用木材.采用木支掾时，不得选用脆性、严重扭曲和受潮容易变形的木材。4）钉子长度应为胶合板厚度的1.52.5倍,每块胶合板与木楞相费处至少钉2个钉子。第二块板的钉子要转向第一块模板方向斜钉，使拼缝严密。5）配制好的模板应在反面编号并写明规格，分别堆放保管，以免错用。2.墙体和楼板模板采用胶合板作现浇混凝土增体和楼板的模板，是目前常用的一种模板技术，它比采用组合式模板，可以减少混凝土外露表面的接缝，满足清水混凝土的要求.（1）直面墙体模板常规的支模方法是：胶合板面板外测的立档用50X100方木，横档（乂称牵杠何用48X3.5脚手钢管或方木（一般为100方木）,
18、两侧胶合板模板用穿堵螺栓拉结（图8-233）。图8-233采用胶合板面板的墙体模板I-胶合板：2-立档：3-横档：4-斜摔：5-撑头：6穿墙螺栓1）墙模板安装时，根据边线先立一侧模板，临时用支撞捽住，用线锤校正模板的垂直，然后固定牵杠，再用斜撑固定。大块侧模组拼时，上下竖向拼缝要互相错开，先立两端，后立中间部分。待钢筋绑扎后，按同样方法安装另一侧模板及斜撑等.2）为了保证墙体的厚度正确，在两侧模板之间可用小方木探头（小方木长度等于墙厚）,防水混凝土墙要加有止水板的掾头。小方木要随着浇筑混凝上逐个取出。为了防止浇筑混凝土的墙身鼓胀，可用870号钳丝或直径12-16mm螺栓拉结两侧模板，间距不大于
19、Inu螺栓要纵横排列，并在混凝士凝结前经常转动，以便在凝结后取出，如墙体不高，厚度不大，亦可在两侧模板上口钉上搭头木即可。（2）可调曲线墙体模板I）构造可调曲线模板主要由面板、背楞、紧伸、边肋板等四部分组成，构造简单。标准板块的尺寸为4880X366OmnI的标准板块、混凝土（W压力按60kNm2设计,面板采用15mm厚的醛穰膜木质胶合板，竖肋采用IO号槽钢，翼缘卡采用3mm厚钢板轧制而成，是横助双槽钢和翼缘卡通过有效的结构组合，使之成为一个整体，增强J刚度，并且同时起四个方面的作用：双槽钢横肋的刚度和整体性得到提高；通过翼绿卡将竖肋与根肋固定，本身翼缘卡与横助即为体,这样横肋与竖明的整体性增
20、强:通过双槽钢横肋将穿墙拉杆固定，使木登肋与面板紧贴，完全发挥整个背楞的作用；用曲率调节器将所有同一水平的双槽钢模肋连接，使独立的横肋变为整体，同时可以调节出任意半径的弧线模板.图8-234为曲面墙体内模,弧长2.34m；图8-235为曲面墙体外模,弧长244m,内外墙模配套使用：图8-236为弧形墙模，以上三种模板形成圆弧的原理，是通过调节螺栓调节圆弧半径，实现不同半径的圆弧墙体模板支设.该种模板由某某易维尔模板总承包公司研制，已用于某某国家大剧院戏剧院S形曲线墙等工程。图8-234可调圆弧墙体模板内模I-吊钩；2-调节支座：3-吊槽钢背相：4-调节螺栓:5-面板：6-木工字梁图8-235可
21、调圆弧墙体模板外模1同钩;2调节支座:3-W槽钢行掂：4-调节鳏除：S-面板：&木工字架2)Ur调曲线模板施工要点工艺流程a.组拼：搭设组拼操作架一铺放生背楞钢件一主背楞长向拼接一相邻主背楞间连接调节器If铺放面层木胶合板一招木胶合板与主背楞用螺丝固定安装边助带孔角钢一主背愣与边肋角钢间连接谢节微2-钻穿塔螺栓孔一通过背部调节器调节模板弧度一用专用址具检测模板弧度一安装吊钩T模板编号一合格后吊至存放架内存放。b.安装：测量放线一用搭吊吊运对应编号模板至墙体侧设计位置一插放穿墙螺栓及塑料套管一根据堵体控制线将模板下口调整到位一吊运墙体另一侧模板一调整模板位置一穿墙螂栓初步拧紧一丝拧紧连接一加设地
22、体斜撵及斜拉钢统绳一模板主背楞水平拼缝处加强处理一调整模板垂直度T验收。c.拆卸：松开支撑一抽出穿曜螺栓一拆除模板横向拼接螺丝一塔加将整块模板吊离一模板面清理并整平。操作注意事项a.主背楞钢件竖向接拼时，接头位置错开。b.调节器安装时方向统一，以便调节弧度时向同方向操作，避免混淆。c.调节弧度时，不同位置调节器每次旋23个丝扣，同步进行。d.模板横向拼接螺丝按不大于300mm间距布置，同时应保证与边助连接的调节器处于拧祭状态。c.因模板只有竖向背楞，在其水平拼接处加设横向方木，再用钢管和穿增螺栓将方木与模板主背楞背紧。（3）楼板模板楼板模板的支设方法有以下几种：1）采用脚手钢管搭设排架铺设楼板
23、模板常采用的支模方法是：用d48X35脚手钢管搭设排架，在排架上铺放50X100方木，间距为40Omm左右,作为面板的搁栅（楞木）,在其上铺设胶合板面板（图8-237）。图8-237楼板模板采用脚手钢管（或钢支柱）排架支撑有关钢管支撑排架的搭设等内容，参见本手册“5脚手架工程和垂直运输设施工2）采用木顶掾支设楼板模板楼板模板铺设在搁栅上。搁栅两头搁置在托木上，搁栅一般用断面50mmX100mm的方木，间距为400-50Omm,当搁栅跨度较大时，应在搁栅下面再铺设通长的牵杠，以减小搁刷的跨度牵杠撑的断面耍求与顶撑立柱一样，下面须垫木楔及垫板。一般用5O75mmX5Omm的方木。楼板模板应垂直于搁
24、阳方向铺钉，见图8-238。图8-238肋形楼盖木模板I-楼板模板：2-梁侧模板：3-搁相：4-横档托木）：5牵杠；&夹木；7短掠木；8牵杠拽：9.支柱（琵桂探）楼板模板安装时，先在次梁模板的两IM板外侧弹水平线，水平线的标高应为楼板底标高减去楼板模板厚度及搁栅高度，然后按水平线钉上托木，托木上口与水平线相齐.再把靠梁模旁的搁棚先摆上，等分搁棚间距，摆中间部分的搁栅。最后在搁栅上铺钉楼板模板。为了便于拆模，只在模板端部或接头处钉牢，中间尽量少钉。如中间设有牵杠撑及牵杠时,应在搁椎撰放前先将牵杠择立起，将牵杠铺平。木顶探构造，见图8.239。布木50-100X100斜撑方木50X75方木立柱垫板
25、木楔100X1.oo方木或120原木图8-239木顶撑3）采用早拆体系支设楼板模板典型的平面布设图见图8-24（）,其支承格构见表8-60和表8-61。图8-240无边框木（竹）胶合板樱（顶）板模板组合示意图I-木（竹）胶合板：2-早拆柱头板：3-主梁：4-次梁支承格构种类表表8-60格构种类格构尺寸1.XB（mm）格构种类格构尺寸1.XBmm）AIX5()I88O112501880B185O142OJ12501.420C185O127OK1250x1270D1850x9651.I25O965EI55OI88OM9651880F155OI42ON9651420G155O127OO9651270
26、H1550965P965965注：1.,B同表8-22“各种支承格构性能表表8-61类别格构尺寸1.XBmm)混凝土厚度(mm)主梁挠度(mm)相对挠度主梁最大内应力。(NZmnr)面积(m2)立柱荷载(kN)AI85OI88O1201.651./II21144.63.4820.62B185O142O1801.80U1027136.92.6319.70C185OI27O2001.77U1()45130.32.3518.84D18509652501.641.1128113.41.7916.60E155OIX8O2501.54U1(X)6155.72.9127.10F155OI42O3301.52
27、UI0I9142.82.2025.()9G155OI27O3801.55U1000141.71.9725.00H15509655001.51U1019133.11.5023.78I125OI88O4501.101./I136153.22.3534.19支模工艺立可调支推立柱及早拆柱头安装模板主梁一安装水平支撑一安装斜掾一调平支撑顶面一安装模板次梁一铺设木(竹)胶合板模板一面板拼缝粘胶带一刷脱模剂一模板预检一进行下道工艺“拆模工艺落下柱头托板，降下模板生梁一拆除斜撞及上部水平支撑一拆除模板主、次梁一拆除面板一拆除下部水平支撑一清理拆除支撞件一运至下一流水段一待楼(顶)板达到设计强度，拆除立柱(现
28、浇顶板可根据强度的增长情况再保留12层的立柱)。8-4-2胶合板模板参考资料木搁栅容许荷载参考表(Nm)表8-62断面(ffi)(11un)跨距(mm)700800900IO120015002050x504000300()2500200013009(X)5(X)5O7O800060004700402700I7I(MX)50100I3OI2O9500800055003500200080I(X)2200019000155)12500850055)3100奉杠木容许荷载参考表(Nm)表8-63断面(mm)跨距(mm7(X)I(XX)I2(X)15(X)2()0025(X)501.(X)8000400
29、027)17)I(XX)50I20115)55(X)4(XX)25001500701.5025000120008500550030002070x2003800022O15(XX)950085003500I(X)X1.(X)160008000550035002000。120I5(XX)7(XX)500030)1800木支柱容许荷载参考表(N/根)表8-64阍面(mm)高度(mm)20003000405060008010035000)5000100OO100x1.(X)SSOoo3000020000100OOI5O15O15000090000550004U()0()80I5(XX)7(XX)4(X
30、M)C10038000170I(XX)O6500C1207000035O2O0ISOOOI(K)OO注：I.衣8-62表8-64木料系以红松的容许应力计比，考虑施工荷成的提高系数和湿材的折减系数以oJ=(w=1.1.7Nm11rf.若用东北落叶松时,容许荷载可提高20%,2,圆木以杉木计算,同样考虑上条情况，按。J=IOSNAnn?计算.3.牵杠系以一个集中荷我计算.施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2,进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操
31、作规程，不得违章指挥和违牵作业，对违章作业的指令有权拒绝并有责任制止他人违章作业.4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5,穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场.6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违堂作业，防Ih人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手
32、套.10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，耍填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教白培训合格不得上岗，非操作者严禁进入危险区域：特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体脸。凡患有高血压、心脏病、贫血症、施痛病以及不适于高空作业的人员，不得从事高空作业。
免费区
