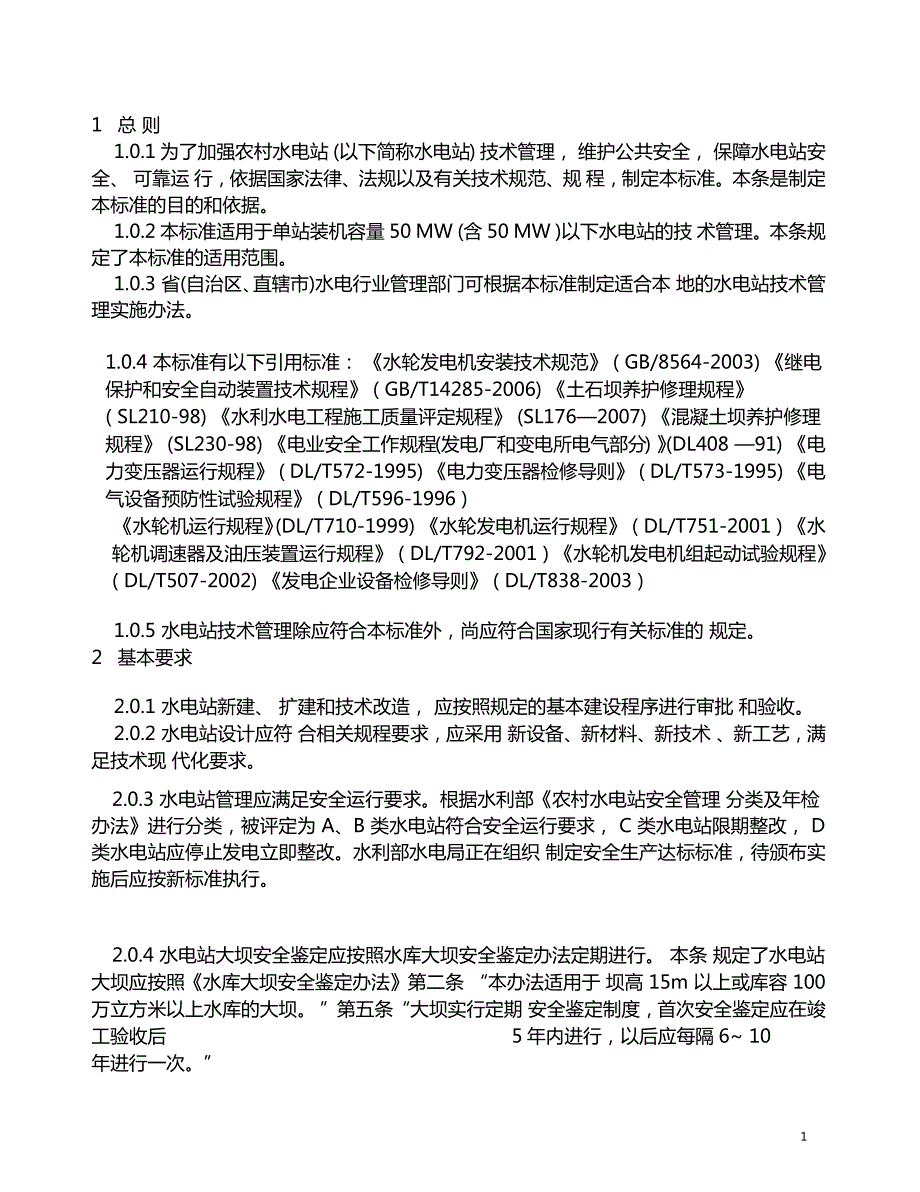

1、1 总 则1.0.1 为了加强农村水电站 (以下简称水电站) 技术管理, 维护公共安全, 保障水电站安全、 可靠运 行,依据国家法律、法规以及有关技术规范、规 程,制定本标准。本条是制定本标准的目的和依据。1.0.2 本标准适用于单站装机容量 50 MW (含 50 MW )以下水电站的技 术管理。本条规定了本标准的适用范围。1.0.3 省(自治区、直辖市)水电行业管理部门可根据本标准制定适合本 地的水电站技术管理实施办法。1.0.4 本标准有以下引用标准: 水轮发电机安装技术规范 ( GB/8564-2003) 继电保护和安全自动装置技术规程 ( GB/T14285-2006) 土石坝养护修

2、理规程 ( SL210-98) 水利水电工程施工质量评定规程 (SL1762007) 混凝土坝养护修理规程 (SL230-98) 电业安全工作规程(发电厂和变电所电气部分) (DL408 91) 电力变压器运行规程 ( DL/T572-1995) 电力变压器检修导则 ( DL/T573-1995) 电气设备预防性试验规程 ( DL/T596-1996 )水轮机运行规程(DL/T710-1999) 水轮发电机运行规程 ( DL/T751-2001 ) 水轮机调速器及油压装置运行规程 ( DL/T792-2001 ) 水轮机发电机组起动试验规程 ( DL/T507-2002) 发电企业设备检修导则

3、 ( DL/T838-2003 )1.0.5 水电站技术管理除应符合本标准外,尚应符合国家现行有关标准的 规定。2 基本要求2.0.1 水电站新建、 扩建和技术改造, 应按照规定的基本建设程序进行审批 和验收。2.0.2 水电站设计应符 合相关规程要求,应采用 新设备、新材料、新技术 、新工艺,满足技术现 代化要求。2.0.3 水电站管理应满足安全运行要求。根据水利部农村水电站安全管理 分类及年检办法进行分类,被评定为 A、B 类水电站符合安全运行要求, C 类水电站限期整改, D 类水电站应停止发电立即整改。水利部水电局正在组织 制定安全生产达标标准,待颁布实施后应按新标准执行。2.0.4

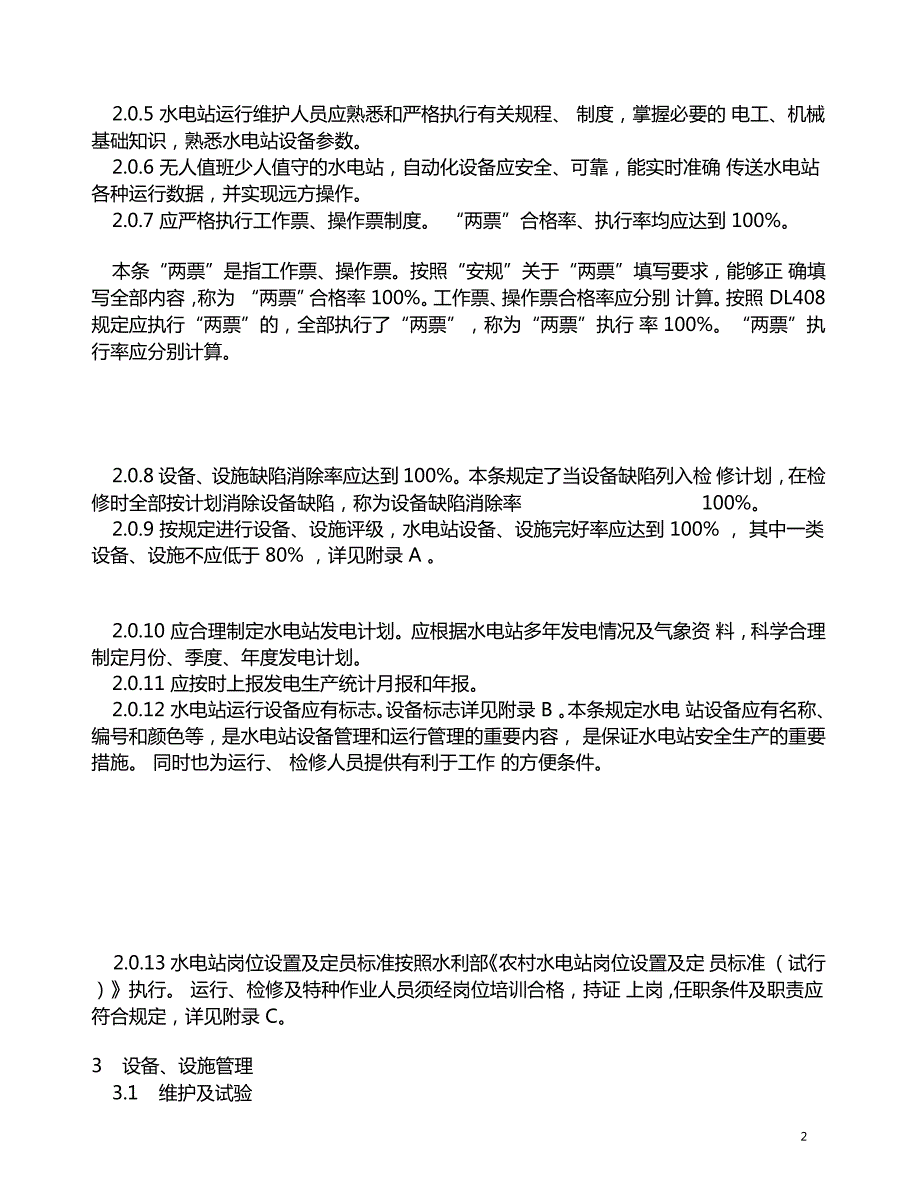

4、水电站大坝安全鉴定应按照水库大坝安全鉴定办法定期进行。 本条 规定了水电站大坝应按照水库大坝安全鉴定办法第二条 “本办法适用于 坝高 15m 以上或库容 100 万立方米以上水库的大坝。 ”第五条“大坝实行定期 安全鉴定制度,首次安全鉴定应在竣工验收后5年内进行,以后应每隔6 10年进行一次。”2.0.5 水电站运行维护人员应熟悉和严格执行有关规程、 制度,掌握必要的 电工、机械基础知识,熟悉水电站设备参数。2.0.6 无人值班少人值守的水电站,自动化设备应安全、可靠,能实时准确 传送水电站各种运行数据,并实现远方操作。2.0.7 应严格执行工作票、操作票制度。 “两票”合格率、执行率均应达到

5、 100%。本条“两票”是指工作票、操作票。按照“安规”关于“两票”填写要求,能够正 确填写全部内容,称为 “两票”合格率 100%。工作票、操作票合格率应分别 计算。按照 DL408 规定应执行“两票”的,全部执行了“两票”,称为“两票”执行 率 100%。“两票”执行率应分别计算。2.0.8 设备、设施缺陷消除率应达到 100%。本条规定了当设备缺陷列入检 修计划,在检修时全部按计划消除设备缺陷,称为设备缺陷消除率100%。2.0.9 按规定进行设备、设施评级,水电站设备、设施完好率应达到 100% , 其中一类设备、设施不应低于 80% ,详见附录 A 。2.0.10 应合理制定水电站发

6、电计划。应根据水电站多年发电情况及气象资 料,科学合理制定月份、季度、年度发电计划。2.0.11 应按时上报发电生产统计月报和年报。2.0.12 水电站运行设备应有标志。设备标志详见附录 B 。本条规定水电 站设备应有名称、编号和颜色等,是水电站设备管理和运行管理的重要内容, 是保证水电站安全生产的重要措施。 同时也为运行、 检修人员提供有利于工作 的方便条件。2.0.13 水电站岗位设置及定员标准按照水利部农村水电站岗位设置及定 员标准 (试行 )执行。 运行、检修及特种作业人员须经岗位培训合格,持证 上岗 ,任职条件及职责应符合规定,详见附录 C。3 设备、设施管理3.1 维护及试验3.1

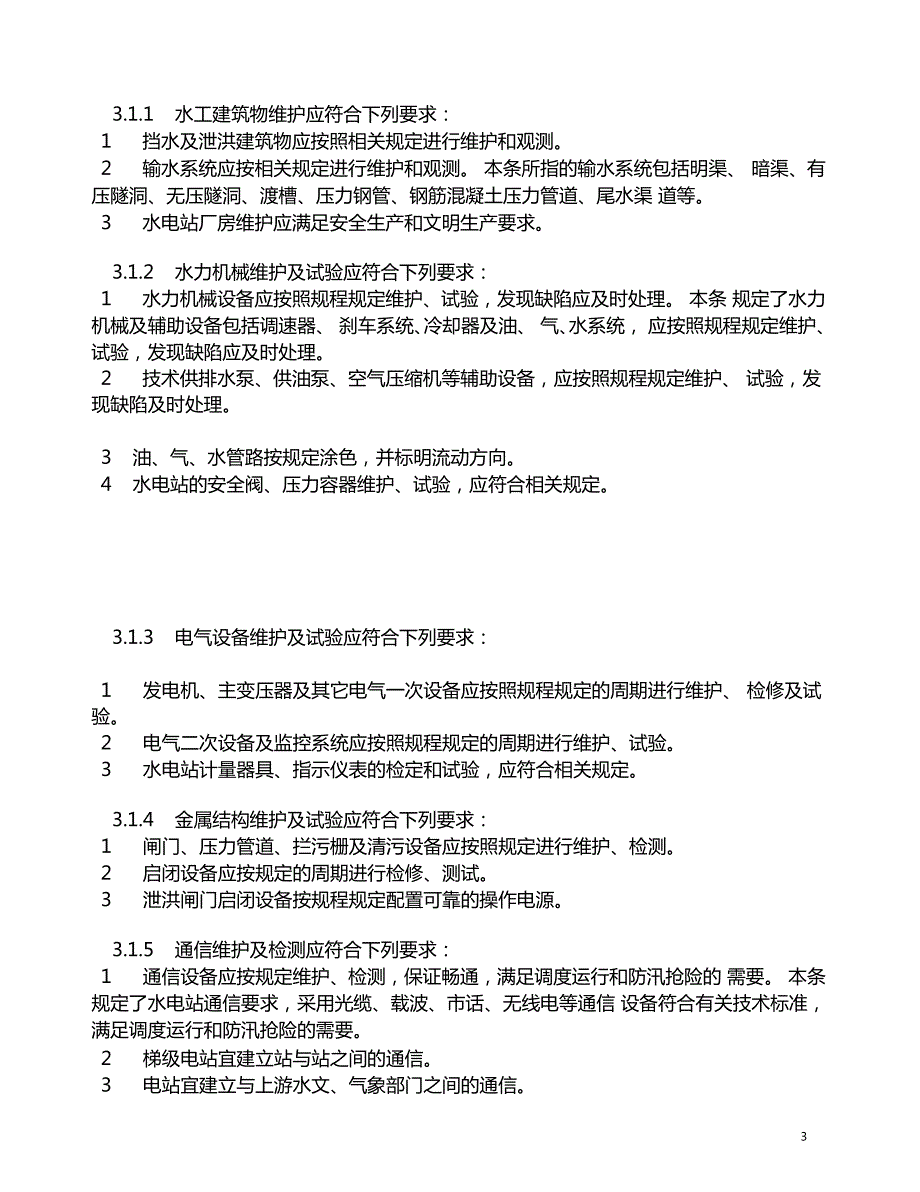

7、1 水工建筑物维护应符合下列要求:1 挡水及泄洪建筑物应按照相关规定进行维护和观测。2 输水系统应按相关规定进行维护和观测。 本条所指的输水系统包括明渠、 暗渠、有压隧洞、无压隧洞、渡槽、压力钢管、钢筋混凝土压力管道、尾水渠 道等。3 水电站厂房维护应满足安全生产和文明生产要求。3.1.2 水力机械维护及试验应符合下列要求:1 水力机械设备应按照规程规定维护、试验,发现缺陷应及时处理。 本条 规定了水力机械及辅助设备包括调速器、 刹车系统、冷却器及油、 气、水系统, 应按照规程规定维护、试验,发现缺陷应及时处理。2 技术供排水泵、供油泵、空气压缩机等辅助设备,应按照规程规定维护、 试验,发现

8、缺陷及时处理。3 油、气、水管路按规定涂色,并标明流动方向。4 水电站的安全阀、压力容器维护、试验,应符合相关规定。3.1.3 电气设备维护及试验应符合下列要求:1 发电机、主变压器及其它电气一次设备应按照规程规定的周期进行维护、 检修及试验。2 电气二次设备及监控系统应按照规程规定的周期进行维护、试验。3 水电站计量器具、指示仪表的检定和试验,应符合相关规定。3.1.4 金属结构维护及试验应符合下列要求:1 闸门、压力管道、拦污栅及清污设备应按照规定进行维护、检测。2 启闭设备应按规定的周期进行检修、测试。3 泄洪闸门启闭设备按规程规定配置可靠的操作电源。3.1.5 通信维护及检测应符合下列

9、要求:1 通信设备应按规定维护、检测,保证畅通,满足调度运行和防汛抢险的 需要。 本条规定了水电站通信要求,采用光缆、载波、市话、无线电等通信 设备符合有关技术标准,满足调度运行和防汛抢险的需要。2 梯级电站宜建立站与站之间的通信。3 电站宜建立与上游水文、气象部门之间的通信。3.1.6 维护工器具及备品备件应符合下列要求:1 工具、仪器仪表应按规定周期进行试验、检定。2 备品备件应配置合理,满足运行维护需要。3 备品备件应分类存放,摆放位置合理、整齐。4 库房应保持通风、整洁、干燥,照明灯具应采用 防爆灯具。5 库房消防、防盗措施应满足有关要求。3.2 设备、设施评级3.2.1 设备、设施应

10、按照设备评级标准由水电站进行评级 ,每年评定一次, 并填写 “水电站设备、设施评级表 ”和“水电站设备、设施评级汇总表 ”,详见表 A6-1、A6-2。3.2.2 根据水电站设备、设施评级报告,应制定三类设备整改计划,并按计 划执行。4 运行管理4.0.1 水电站应制定符合实际的现场运行规程,并严格执行。4.0.2 值班人员应严格履行岗位职责,完成当值运行、维护、操作和日常管 理工作。4.0.3 值班人员在执行工作票、 操作票时应按照 DL40891 要求认真审核, 工作结束后应及时交回存档。4.0.4 交接班人员应严格执行交接班制度。 在交接班时发生事故或运行异常 时停止交接,由当值人员组织

11、处理,接班人员在交班人员的指挥下协助处理。4.0.5 值班人员应按设备巡回检查制度要求, 对运行设备定时、 定点按巡视 路线进行巡视检查。4.0.6 值班人员发现设备缺陷,按照设备缺陷管理制度要求进行处理。4.0.7 值班人员按照要求应认真填写各种记录,详见附录 D。4.0.8 水电站应具备的法规及规程文本:1 中华人民共和国水法。2 中华人民共和国防洪法。3 中华人民共和国安全生产法。4 电力设施保护条例(国务院令第2 3 9号)。5 水电站大坝运行安全管理规定(国家电力监管委员会令第 3 号)6 水轮发电机组安装技术规范( GB/T8564 )。7 继电保护和安全自动装置技术规程( GB/

12、T14285 )。8 电业安全工作规程(发电厂和变电所电气部分)( DL408 )。9 水轮机发电机组起动试验规程( DL507 )。10 电力变压器运行规程( DL/T572 ) 。11 电力变压器检修导则( DL/T573 ) 。12 电力设备预防性试验规程( DL/T 596)。13 水轮机运行规程( DL/T710 ) 。14 电力系统用蓄电池直流电源装置运行与维护技术规程( DL/724 )15 水轮发电机运行规程( DL/T751 ) 。16 水轮机调速器及油压装置运行规程( DL/T792 )。17 水电厂计算机监控系统运行及维护规程( DL/T1009 )18 发电厂检修规程(

13、 SD230)。19 农村水电站优化运行导则( SL293)。20 微机继电保护运行技术管理规程( YB/T4122 )。21 其它适应本站的法规和规程。4.0.9 应悬挂下列图表:1 电气主接线模拟板。2 安全运行揭示板。3 调速系统及油、水、气系统图4 水轮机运行特性曲线图。5 电气防误闭锁装置模拟图。6 设备巡视路线图。4.0.10 应具备下列提示图表:1 主要设备参数表。2 有权签发工作票人员、工作负责人和工作许可人名单3 接地选择顺位表。4 继电保护及自动装置定值表。5 紧急停机操作顺序表。6 紧急情况电话表。4.0.11 应具备下列记录:1 交接班记录。2运行分析记录。3安全活动工

14、作记录。4设备检修试验记录。5万用钥匙使用记录。6反事故演习记录。7设备事故处理记录。8设备缺陷及处理记录。9电气绝缘工具和安全用具检查试验记录。10避雷器动作记录。11水工建筑物检查记录。12指令、指示记录。13水轮发电机组启停记录。14水轮发电机组自动装置故障动作记录。15断路器、继电保护及自动装置动作记录。16继电保护及自动装置调试记录。17工具及备品备件记录。18蓄电池测试记录。19水工交接班记录。20外来人员记录。21上岗人员技术考核记录。22运行记录(格式自定) 。4.0.12 应具备下列管理制度:1 工作票制度。2 操作票制度。3 交接班制度。4 设备巡视检查制度。5 设备缺陷管

15、理制度。6 设备定期轮换制度。7 设备检修管理制度。8 设备验收管理制度9 水工建筑物管理制度。10 设备、设施缺陷及处理管理制度。11 备品备件管理制度。12 安全管理制度。13 防汛及突发事件管理制度。14 应急设备管理制度。15 消防管理制度。16 设备、设施评级管理制度。17 其它适应本站的管理制度。5 检修管理5.0.1 一般检修应符合下列要求:1 设备检修应贯彻“预防为主” 的方针,坚持“ 应修必修,修必修好,质 量第一”的原则。2 设备检修宜安排在枯水季节。3 设备检修应采用先进工艺和技术,缩短检修工期,确保检修质量。4 应根据发电设备的健康状况,制定检修计划,并按计划执行,逐步

16、由周 期检修过渡到状态检修。状态检修定义状态检修:是指根据先进的状态监测和诊断技术提供的设备状态信息,判 断设备的异常,预知设备的故障,在故障发生前进行检修的方式,即根据设备 的健康状态来安排检修计划,实施设备检修。状态检修目的状态检修是企业以安全、可靠、环境、成本为基础,通过设备状态评价、 风险评估,检修决策,达到运行安全可靠,检修成本合理的一种检修策略。状态检测作用一般情况下 ,电力系统的电气设备都是按照规定的检修期进行检修 (或 维护、调试、试验 )的,其周期为固定的一年或几年。有了状态检测,有关专家在办公室就能很方便地浏览到所管电站任一 设备的当前和历史状态,并能迅速地对设备的未来状态

17、进行预测。 对于存在故 障隐患的设备还可以组织全市、全省甚至包括制造厂在内的有关专家在网上远 程诊断,决定该不该检修,何时检修,对什么部位进行检修。设备制造厂应成为状态检测实践的主体。状态检修意义及现状状态检修可以减少不必要的检修工作, 节约工时和费用,使检修工作 更加科学化。但是,目前状态检修工作实施的阻力也很大:一些管理部门在 厉行的检查工作中强调对规程的执行,电气设备没有按照检修期进行检修要进 行考核(在评比中扣分) ;一些管理者本着小心谨慎的态度,按部就班的执行 规程规定,使状态检修不能很好的执行。5.0.2 定期检修应符合下列要求:1 根据厂家要求和设备运行状况制定定期检修计划。2

18、定期检修通常分为定期检查、小修、大修和扩大性大修四类。3 检修前应深入现场,充分了解运行设备存在的问题,分析原因,为检修 提供依据。4 定期检修应确定类别、制定检修工艺流程,经生产主管部门批准后实施5 检修质量应符合有关规程要求。6 检修后的设备应进行检测、试验,经验收合格后方可投入运行。7 检修、测试、试验有关技术资料应存档。5.0.3 事故抢修应符合下列要求:1 应结合实际制定典型事故抢修预案,需经本单位生产主管部门审核批准。 典型事故抢修预案批准后,应落实到每个抢修人员,明确各自的职责。2 应建立健全事故抢修机制、应急机制,保证电站设备、设施发生事故时, 能快速组织抢修与处理。3 用于事

19、故抢修的工器具、照明设备应由专人保管、维护,并定期进行检 查、试验。6 安全管理6.0.1 安全管理应符合下列要求:1 应坚持“安全第一、预防为主”的方针,根据本站实际制定防洪预案和 突发事件预案,报请有关部门批准,并进行实际演练。2 应保证厂区交通 道路畅通,满足防汛 抢险要求。3 发生事故应及时 上报,按照有关规定 进行等级划分,对隐 瞒不报或降低事故等 级及阻碍事故调查的 应追究有关领导责任。4 应按照 DL40891 有关要求,结合本站实际情况组织安全活动。5 应严格执行工作票、操作票制度,严禁无票作业、无票操作。 什么是工作票?工作票是准许在电气设备上工作的书面安全要求之一,可包含编

20、 号、工作地点、工作内容、计划工作时间、工作许可时间、工作终结时间、停 电范围和安全措施, 以及工作票签发人、 工作许可人、 工作负责人和工作班成 员等内容,是保证安全最重要的一种组织措施。发生下列情况之一者为不合格工作票1 违反电力安全工作规程有关规定;2 打印的工作票不清楚;3 工作票中出现未经批准的工作票签发人、工作负责人、工作许可人;4 安全措施不完善,与现场实际不符;5 工作任务不具体,工作地点不确切;6 不按规定使用术语填写;7 不按规定编号,编号重复、丢失、多号;8 漏签名、代签名的,签名字迹或修改盖章不清楚,应签名处盖章;9 漏盖、错盖、不正规盖 “已执行 ”、“作废 ”章;1

21、0 一份工作票错字、 漏字修改超过 3个字以上的,修改处字迹潦草, 任意涂 改及刀刮贴补的;不允许修改的人为进行修改的;11 不按规定履行手续;12 工作票与分工作票所列工作内容、 工作地点不符, 安全措施有遗漏; 分工 作票没有按规定填写或履行正常手续;13 规定需要注明原因的而未注明的;14 出现其它不符合相关规定的情况。什么是操作票 它的内容和作用是什么 操作票是操作前填写操作内容和顺序的规范化票式。可包含编号、 操作任务、操作顺序、操作时间,以及操作人或监护人签名等。操作票是安全 正确进行倒闸操作的根据。 电气设备改变运行状态必须使用操作票进行倒闸操 作。使用操作票可以正确安全地完成操

22、作任务, 防止误操作造成人身伤害、 设备损坏和停电事故 操作票的考核 凡属下列之一者,均为不合格。1 操作任务与操作内容不符者。2 一份票有多个操作任务者。3 操作票并项、漏项、添项或用钩划的方法颠倒顺序。4 操作步骤和操作顺序出错或不合理,影响设备和人身安全者。5 操作票有严重撕毁、损坏、影响正确性者。6 有严重的漏字、错字增删超过三个字者。7 没按统一编号依次使用,已执行或作废的操作票没加盖、错盖 “已执行 ”或 “作废”章者。8 违反国家及行业标准者。6 应根据设备状况制定反事故组织措施、技术措施,定期进行检查、督促、 落实。7 应结合水力发电行业分析与本站运行方式相似的事故案例, 找出

23、事故原因, 制定反事故措施。8 应定期开展反事故演习,记录演习情况。9 应按规定提留安全专项资金,并正确使用。6.0.2 安全工器具管理应符合下列要求:1 安全工器具应按规定配备,设置专柜按编号摆放,并明确管理人员2 安全工器具应编号清晰,粘贴的合格证不影响使用性能。3 安全工器具应定期试验合格方可使用。4 安全工器具使用前应认真检查,发现损坏不得使用。6.0.3 消防、保卫管理应符合下列要求:1 应按照消防有关法规及要求,制定消防措施,明确责任人。2 消防器具应按消防规定配置, 摆放位置应科学合理, 定期检查完好情况。3 易燃、易爆物品应按规定存放。因工作需要在设备区使用易燃、易爆物 品,应

24、加强管理,并按规定要求使用,工作结束后立即撤出。4 运行值班人员,应熟悉消防常识,掌握消防器材的正确使用方法。5 应做好安全保卫工作,定期检查防盗报警系统的完好性。7 岗位培训管理7.0.1 岗位培训管理应符合下列要求:1 应按有关规定结合实际制定年度培训计划,由站长或技术负责人监督培 训计划落实。2 应结合工作实际,采取多种形式对职工进行专业技术培训和有关规程学 习。3 新入厂运行、检修人员上岗前应进行专业技术、安全培训,考试合格后 方可从事相应工作,并履行上岗手续。4 运行、检修人员因工作调动或其它原因离岗超过三个月以上者,重新上 岗前,应考试合格,并履行相关手续。5 在新设备、新技术、新

25、工艺使用之前,应对相关人员进行培训。6 对临时工及外来施工人员应进行安全教育,履行相应的手续,在监护人 的带领下,方可进入作业区。7.0.2 人员培训应达到下列要求:1 掌握设备、设施运行情况。2 掌握设备、设施技术参数和布置情况。3 掌握电气一、二次设备的接线和运行方式。4 掌握油、气、水系统布置和运行方式。5 掌握设备维护、检修技术和安全要求。6 掌握倒闸操作方法和注意事项。7 掌握水工建筑物和金属结构运行、维护、检修技术和安全要求。8 清楚水电站突发事件应急预案及自己所执行的任务9 掌握调度、运行、安全工作规程和有关管理制度。10 掌握检修、试验、继电保护规程的有关内容。11 了解设备结

26、构、原理,熟练掌握现场操作技术。12 能够根据设备运行情况和巡视结果,分析判断设备健康状况,掌握设备 缺陷和运行薄弱环节。13 能根据仪表、信号指示和设备异常情况,正确判断故障、事故原因,并 能迅速、正确处理。8 文明生产管理8.0.1 应搞好厂区绿化、美化,厂区内路面应平整,照明灯具应齐全完好, 排水畅通,护坡挡土墙完好,应无杂草。8.0.2 升压站应设有围墙或围栏, 并设置警示标志。 应有清洁顺畅的巡视通 道,设备标志应清晰,名称应准确。8.0.3 厂房应整洁,无渗漏水,门窗应完好,设备应清洁。8.0.4 工器具、各种资料书籍及记录簿应设有专柜或专架,分类存放,摆放 整齐。8.0.5 各种

27、图表(板)应悬挂整齐,各种盘柜、桌椅应完好整洁。8.0.6 电缆沟应清洁,盖板应齐全完好。8.0.7 不应在中控室、主机室等重要场所从事与生产无关的活动。8.0.8 值班人员应服装整齐、 规范,并佩带值班标志, 严禁穿拖鞋、 高跟鞋、 裙子值班,长发者应盘发戴工作帽。8.0.9 厂区内不应饲养家禽、家畜。9 档案管理9.0.1 档案存放应设有专用房间和档案柜,档案室满足档案管理要求。9.0.2 应按年度归档立卷,分类存放。接受档案管理部门检查和业务指导。9.0.3 使用计算机管理档案时,应有备份档案9.0.4 应建立档案和技术资料管理制度。9.0.5 应具备以下技术档案及资料:1 设计报告及全

28、套图纸。2 竣工报告及竣工全套图纸。3 设备出厂说明书、图纸、合格证等资料。4 设备安装图纸、安装记录及有关资料。5 交接试验报告及有关资料。6 历年电气设备预防性试验报告。7 设备台帐、设备缺陷管理档案。8 设备改造和大、小修记录及试验报告。9 设备事故、故障及运行专题分析报告。10 历年设备等级评定报告。11 历年安全管理分类报告。12 历年水库大坝位移观测分析报告。13 历年水文、洪水、工程地质观测资料。14 上岗人员培训考核资料。附录 A 水电站设备、设施评级标准A.1 评级范围和单元划分A.1.1 水电站所有与发电生产有关的设备、设施均属评级范围A.1.2 单元划分应符合下列规定:1

29、 水轮机、发电机(包括励磁机) 、调速器(包括永磁机) 、主阀以每台为 一个单元。2 油、水、气系统各为一个单元。3 变压器、电抗器、电力电容器以台(组)为一个单元。4 户内盘柜以每块为一个单元(主控制台为一个单元) 。5 断路器、隔离开关以每组为一个单元。6 电压互感器、电流互感器、高压熔断器以每组为一个单元。7 母线及构架为一个单元。8 避雷器每组为一个单元。9 避雷针及接地装置为一个单元。10 电力电缆、控制电缆、通信系统、蓄电池及整流装置各为一个单元。11 大坝、厂房、输水洞、压力管道、调压井、泄洪及排砂建筑物、引水渠、 尾水渠、闸门、拦污栅及清污设备、启闭设备各为一个单元。12 其它

30、建筑物 (构筑物)、电缆沟、悬吊装置、 照明、通风、各为一个单元。 以上未含在内的设备、设施视具体情况由企业自行确定。A.2 评级办法A.2.1 设备、设施评级是水电站的重要工作之一,应每年进行一次。A.2.2 评定一个单元的设备、设施等级时,以单元内的各设备、设施综合 技术状况而定。一个单元内各设备、设施中同时有一、二、三类者,应评为三 类,同时有一、 二类者应评为二类, 一、二类设备、设施称为完好设备、 设施A.2.3设备、设施完好率按公式(A.2.3)计算:A + BP =X 100%(A.2.3 )A + B + C式中 P 设备、设施完好率A 一类设备、设施单元数B 二类设备、设施单

31、元数C 三类设备、设施单元数A.3 设备、设施等级划分原则A.3.1 一类:设备、设施技术状况良好、无缺陷,安装、施工、检修、维 护的质量和工艺符合规程规定,能保证安全、经济、可靠地运行。A.3.2 二类:设备、设施技术状况基本良好,虽有一般性缺陷,但不直接 影响安全运行。A.3.3 三类:设备、设施有重大缺陷,安装、施工、维护、检修质量不符 合规程规定,严重危及安全运行。A.4 机电设备、设施评级标准A.4.1 水轮机应符合下列规定:1 满足下列全部条件者为一类:1) 能连续达到铭牌标称出力,或经上级审定的出力。在各种工况和负荷条 件下,均能正常运行;2) 机组振动、摆度符合标准,稳定性良好

32、无锈蚀。各部轴承温度、油质 等符合运行规程标准;3) 在制造厂规定参数范围内运行时,不应有严重气蚀、磨损和机组效率降 低;4 )真空表、压力表、温度表等能按规定装设,零部件完整,动作灵活,指 示正确;5 )转轮、蜗壳、座环、主轴、轴承等符合安装工艺要求,无漏油、漏水现 象。2 有下列情况之一者为三类:1 )在水头和流量达到设计值时,不能保证铭牌出力;2) 主机各部分漏水、漏油、漏气,严重锈蚀、磨损。导叶关闭不严,全关 时机组低速旋转;3 ) 气蚀严重,水轮机振动、摆度超过允许值;4 ) 轴承温度超过规定值。3 不属于一、三类者为二类。A.4.2 调速器(包括永磁机)评级应符合下列规定:1 满

33、足下列全部条件者为一类:1 ) 调速器(包括永磁机)参数符合设计要求,工作状况能满足运行规程 要求;2 ) 因突然甩负荷引起主机转速上升时,调速器能迅速控制主机恢复正常 转速;3 ) 自动装置和信号装置完好,动作准确;4 ) 油压降低到油压下限时,紧急停机的压力信号器动作符合设计要求;5 ) 油压装置的自动补气设备及集油槽的油位信号装置应动作准确可靠;6) 永磁机运行正常,能提供可靠的励磁电源。2 有下列情况之一者为三类:1) 调速系统有严重摆动、跳动、卡涩、磨损、漏油等情况,不能正常投入 运行;2) 油质严重劣化,设备锈蚀严重,危及安全运行;3) 过速保护装置不可靠或机组保护失灵;4) 油压

34、装置、补油、补气系统或其它设备、不能正常工作,危及安全;5) 永磁机有较大缺陷,提供电源不可靠;6) 有其它危及安全的因素。3 不属于一、三类者为二类。A.4.3 主阀应遵守下列规定:1 满足下列全部条件者为一类:1) 主阀关闭严密,转动灵活可靠;2) 保护涂料完整,无脱落现象,无锈蚀、气蚀现象;3) 旁通阀门运行正常;4) 油压操作的主阀,油压装置运行正常,无渗漏油现象。电动操作的主阀, 电气回路工作正常可靠。2 有下列情况之一者为三类:1) 主阀漏水严重;2) 主阀启闭时有卡阻现象;3) 锈蚀、气蚀严重危及安全;4) 操作回路有重大缺陷;5) 有其它危及安全的因素。3 不属于一、三类者为二

35、类。A.4.4 发电机(包括励磁机)评级应符合下列规定:1 满足下列全部条件者为一类:1) 发电机运行能长期达到铭牌或上级审定的出力,并能随时投入运行;2) 机组振动和摆度符合标准,声音正常,噪音符合规程规定;3) 零部件完整、齐全,定子端部线圈无油渍、碳粉或变形,垫块及绑扎紧固,定子铁芯、转子锻件、套箍及绑线良好;4) 定子及转子绕组绝缘无明显老化,各项试验数据符合电气设备预防性 试验规程规定值,定子铁芯温度符合规定,测量准确;5) 冷却系统完善,冷却效果好。6) 励磁机及附属设备部件完好,能满足发电机组正常运行要求,碳刷完整、 接触良好,不跳动、不过热,整流子和集电环无碳粉,平整光滑,火花

36、级别符 合规定;7) 轴承和密封装置运行正常,不漏油,温度在规定范围内;8) 转子磁极接头,阻尼装置,风扇引线等牢固无裂纹及变形,通风沟无锈 垢、堵塞;2 有下列情况之一者为三类:1) 不能达到铭牌或上级批准的出力;2) 定子、转子绕组绝缘不良、老化严重,降低耐压标准;3) 三相定子绕组直流电阻值严重不平衡或与厂家数据有较大差异, 危及安全 运行;4) 励磁机及附属设备有严重缺陷,影响发电机出力;5) 各部轴承严重漏油、甩油,定子端部有严重油垢;6) 有其它危及安全运行的重大缺陷。3 不属于一、三类者为二类。A.4.5 油系统评级应符合下列规定:1 满足下列全部条件者为一类:1) 管路设置符合

37、要求,无振动和变形现象;2) 管路附件及表计正常可靠;3) 管路及阀门无裂损和锈蚀;4) 阀门及法兰封闭严密,转动灵活可靠,无漏油现象;5) 油压及油质符合运行要求;6) 管路焊接质量符合要求;7) 压力油泵、滤油机应满足设计要求,工作可靠;8) 储油罐无裂损和渗漏现象,表计准确;9) 外表清洁,标志完整正确。压力油管及阀门为红色,无压油管及阀门为黄 色。2 有下列情况之一者为三类:1) 管路设置不符合要求,振动和变形超过规程规定;2) 管路的安全附件失常,表计不准;3) 阀门及法兰存在严重渗漏,阀门转动失灵和关闭不严;4) 管路及阀门裂损、锈蚀严重;5) 油压不能满足运行要求,油质严重劣化;

38、6) 焊接质量不合格危及安全;7) 压力油泵、滤油机有严重缺陷危及安全;8) 储油罐严重渗油;9) 存在其它危及安全的因素。3 不属于一、三类者为二类。A.4.6 技术供、排水系统评级应符合下列规定:1 满足下列全部条件者为一类:1) 管路设置符合要求,无振动和变形现象,管路及阀门无裂损和锈蚀;2) 管路附件及表计正常可靠,阀门及法兰封闭严密,水泵转动灵活,运行 可靠,无漏水现象;3) 过滤器运行正常,水质水压符合要求;4) 水源及取水设备能满足机组运行要求;5) 消防用水可靠,满足防火要求;6) 管路焊接质量符合要求;7) 外表清洁,标志完整正确。压力供水管涂蓝色,排水管涂绿色;2 有下列情

39、况之一者为三类:1) 管路设置不符合要求, 振动和变形超过规程规定, 管路及阀门裂损和锈蚀 严重;2) 管路的安全附件失常, 表计不准,阀门及法兰关闭不严, 水泵转动不灵活, 漏水严重;3) 过滤器滤水效果差,水质不能满足要求;4) 水源及取水设备配置不合理,不能满足机组运行要求;5) 管路焊接质量不符合要求危及安全。3 不属于一、三类者为二类。A.4.7 气系统(含空压机)评级应符合下列规定:1 满足下列全部条件者为一类:1) 气系统设置符合要求;2) 管路及附件无裂损和锈蚀现象,阀门关闭严密,转动灵活;3) 管路焊接质量符合要求;4) 空压机能连续运行并能达到铭牌出力, 在额定出力时运行温

40、度不超过规程 规定;5) 压力表完好、准确、接点良好,保护及自动装置检验合格,动作可靠;6) 各附属设备完整良好,减压阀及安全阀符合规定,设备及空压机室环境整 洁;7) 外表清洁,标志完整。气系统管路涂白色。2 有下列情况之一者为三类:1) 气系统设置不能满足机组运行要求;2) 管路安全附件失常,表计不准,管道及阀门有裂损及严重锈蚀危及安全;3) 管路焊接质量不符合要求危及安全;4) 空压机达不到铭牌出力,高低压气压力之比不能满足要求;5) 有其它危及安全的因素。3 不属于一、三类者为二类。A.4.8 主变压器 (消弧线圈 ) 评级应符合下列规定:1 满足下列全部条件者为一类:1 ) 能持续达

41、到铭牌出力或上级批准的出力;2 ) 变压器各部件应完整无缺,外壳无锈蚀,表面光洁无污秽,瓷瓶无裂 纹,名引线接头接触良好,无过热现象;3 ) 油面温升符合厂家规定或试验后批准的数值;4 ) 变压器安装符合工艺要求,基本无下沉、倾斜、裂损现象;5) 线圈、套管和绝缘油(包括套管油)的试验符合规程或有关规定的要求;6) 分接开关的电气和机械性能良好,指示标志正确,动作灵活可靠;7) 表计准确,部件完好;8) 气体继电器等装置完好,经校验动作可靠、准确;9) 防爆装置、呼吸器、油枕、油标等完好;10) 变压器及充油套管的油面符合规定,无渗漏现象,整体清洁,油漆完好;11) 接地线截面符合规定,接触良

42、好,连接牢固、可靠;12) 变压器按周期进行大、小修及预防性试验,并有修试记录,试验结果符 合要求。2 有下列情况之一者为三类:1) 线圈、套管及绝缘油(包括套管油)试验不合格;2 )有异常声音或轻瓦斯经常动作又未查明原因;3 )线圈绝缘老化严重,已不能保证安全经济运行;4 )污秽地区套管的漏电爬距不满足要求,又未采取有效措施;5) 变压器分接开关的电气或机械性能不良,不能保证安全运行;6) 变压器及充油导管漏油严重;7) 由于附属设备的缺陷影响变压器的出力或运行仪表失准;8) 有其它危及安全的因素。3 不属于一、三类者为二类。A.4.9 电抗器评级应符合下列规定:1 满足下列全部条件者为一类

43、1) 按规定进行定期试验,并符合规程要求,各参数符合实际运行要求;2) 线圈无变形,混凝土支柱无裂纹,瓷件无损伤;3) 本体清洁,油漆完好,标志正确清楚。2 有下列情况之一者为三类:1) 未按规定做定期试验或定期试验不合格;2) 线圈变形,混凝土支柱有裂纹,瓷件损伤。3 不属于一、三类者为二类A.4.10 断路器评级应符合下列规定:1 满足下列全部条件者为一类:1) 断路器额定电压、额定电流、遮断容量均满足运行要求;2) 断路器零部件齐全,操作机构动作灵活、保护动作可靠;3) 断路器应按规程规定进行检修试验,并做好记录,触头状况及各项主要 机械、电气性能指标均应符合要求;4) 断路器设备良好

44、指示明显、正确,整体清洁,油漆完好;5) 瓷件绝缘试验合格,无裂纹、破损等缺陷。2 有下列情况之一者为三类:1) 各参数不能满足运行要求;2) 操作机构保护动作不可靠;3) 污秽地区套管漏电爬距不满足规程要求,又未采取有效措施;4) 本体绝缘试验不合格;5) 设备有严重缺陷现象,且油位指标不清晰;6) 瓷件有裂纹、破损;7) 有其它危及安全的重大缺陷。3 不属于一、三类者为二类。A.4.11 隔离开关及高压熔断器评级应符合下列规定:1 满足下列全部条件者为一类:1) 额定电压、额定电流、断流容量满足运行要求;2) 操作灵活,闭锁装置动作正确、可靠;3) 电气接触良好,接触电阻符合规程要求;4

45、 )瓷件绝缘试验合格,无裂纹、破损等缺陷;5 )定期试验结果符合规程规定;6 )高压熔断器无电腐蚀现象。2 有下列情况之一者为三类:1)设备参数不能满足运行要求;2)有严重过热现象,不能保证安全运行;3)瓷件有裂纹、破损;4)操作不灵活、合闸不严密、闭锁装置不完善,动作不可靠,设备锈蚀较严 重;5)高压熔断器电腐蚀严重。3 不属于一、三类者为二类。A.4.12 电压互感器和电流互感器评级应符合下列规定:1 满足下列全部条件者为一类:1)各项参数满足运行技术条件的需要;2)部件完整,瓷件及本体绝缘部分无损伤,电气试验符合规程规定;3)油质绝缘良好,化验结果符合规程要求;4 )油位正常,无渗油、过

46、热现象;5 )整体清洁,油漆完好;6)接线正确,外壳和二次侧的接地牢固可靠。2 有下列情况之一者为三类:1)互感器等级、变比等参数不能满足运行要求;2)没做定期试验或试验不合格;3)内部有异音或过热现象;4)有漏油和严重锈蚀现象;5)有危及安全运行的其它缺陷。3 不属于一、三类者为二类。A.4.13 电力电容器评级应符合下列规定:1 满足下列全部条件者为一类:1 )铭牌参数满足运行要求;2 )按规定进行定期试验,并符合规程要求;3 )瓷件完好无损;4)密封良好,外壳无渗油、无油垢、无变形、无锈蚀;5)外壳油漆完好。2 有下列情况之一者为三类:1) 铭牌参数不能满足运行要求;2) 试验结果不符合规程要求;3) 装在室内的电容器,防火、防爆、通风等设施不良,影响安全运行;4) 电容器漏油严重或油箱膨胀;5) 有危及安全运行的其它因素。3 不属于一、
