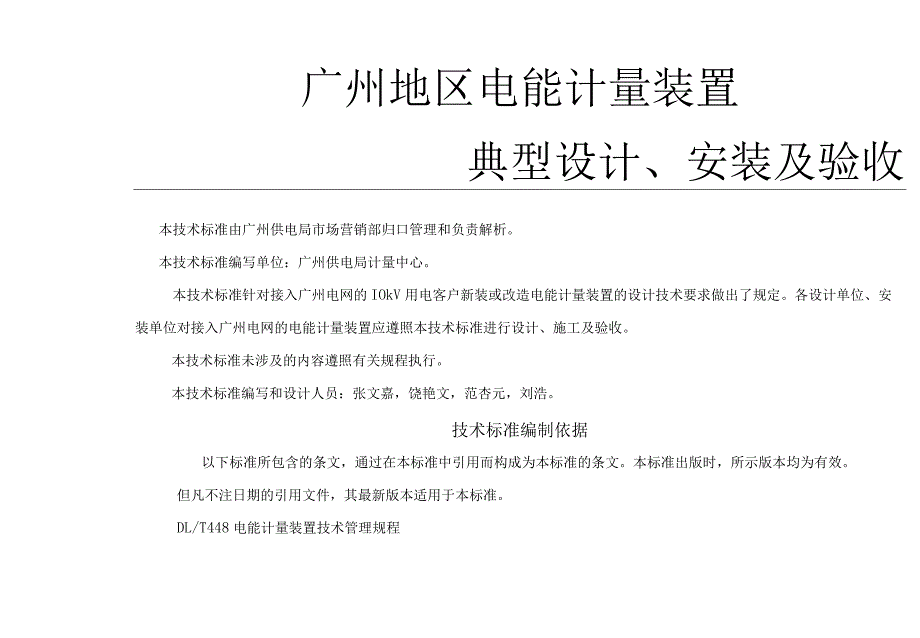

1、中国南方电网广州供电局本技术标准分为三册，分别为设计分册、安装分册、验收分册。CHINASOUTHERNPOWERGRID广州地区电能计量装置典型设计、安装及验收本技术标准由广州供电局市场营销部归口管理和负责解析。本技术标准编写单位：广州供电局计量中心。本技术标准针对接入广州电网的IOkV用电客户新装或改造电能计量装置的设计技术要求做出了规定。各设计单位、安装单位对接入广州电网的电能计量装置应遵照本技术标准进行设计、施工及验收。本技术标准未涉及的内容遵照有关规程执行。本技术标准编写和设计人员：张文嘉，饶艳文，范杏元，刘浩。技术标准编制依据以下标准所包含的条文，通过在本标准中引用而构成为本标准的

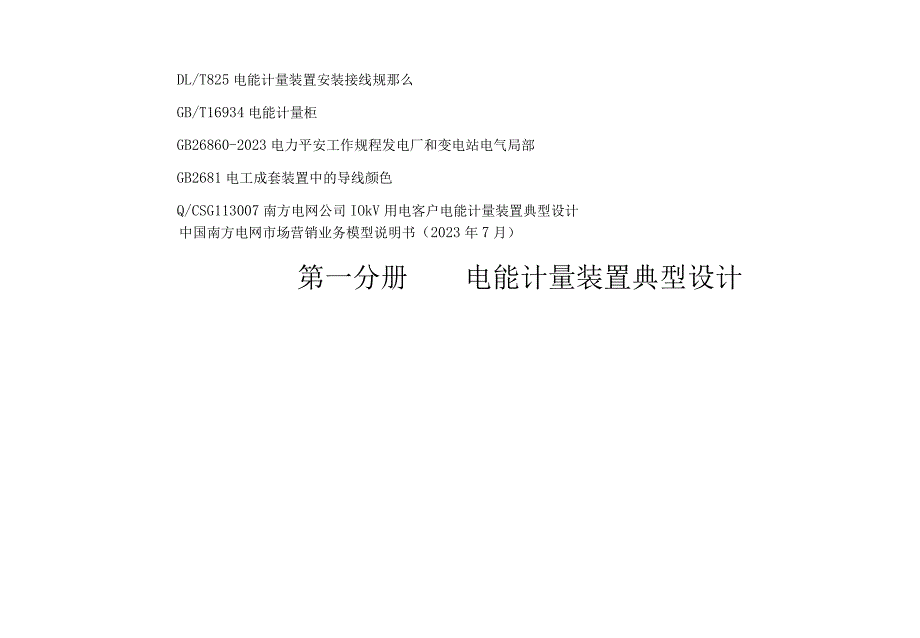

2、条文。本标准出版时，所示版本均为有效。但凡不注日期的引用文件，其最新版本适用于本标准。DL/T448电能计量装置技术管理规程DL/T825电能计量装置安装接线规那么GB/T16934电能计量柜GB26860-2023电力平安工作规程发电厂和变电站电气局部GB2681电工成套装置中的导线颜色Q/CSG113007南方电网公司IOkV用电客户电能计量装置典型设计中国南方电网市场营销业务模型说明书（2023年7月）第一分册电能计量装置典型设计1 .术语的定义1.1 电能计量装置为计量电能所必须的计量器具和辅助设备的总体，包括电能表、负荷管理终端、电能计量柜、计量用电压互感器、计量用电流互感器、试验接
3、线盒、测量接线盒及其二次回路等。1.2 电能表电能表是用来测量电路中消耗电能的仪表。按照采样原理分为机械式电能表、电子式电能表和机电一体式电能表。根据相数分，分为单相和三相电能表。1.3 负荷管理终端负荷管理终端是以计算机应用技术、现代通信技术、电力自动控制技术为根底，安装于专变客户现场，实现对专变客户的远程抄表、对电能计量设备工况以及客户的用电负荷和电能量进行监控的终端设备。1.4 电能计量柜.对电力客户用电进行计量的专用柜。计量柜包括固定式电能计量柜和可移开式电能计量柜。1.5 计量用电压互感器是按比例变换电压的设备。其功能主要是将高电压按比例变换成标准低电压（IoOv或者100/6V）,
4、以便实现测量仪表及自动控制设备的标准化、小型化。同时还可用来隔开高电压系统，以保证人身和设备的平安。1.6 计量用电流互感器是按比例变换电流的设备。其功能主要是将大电流按比例变换成标准小电流（5A或1A）,以便实现测量仪表及自动控制设备的标准化、小型化。同时还可用来隔开高电压系统，以保证人身和设备的平安。1.7 试验接线盒用于进行电能表现场试验及换表时，不致影响计量和用电的专用接线部件。1.8 测量接线盒用于进行负荷管理终端的现场试验及接线，不致影响计量和用电的专用接线部件。1.9 二次回路由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。用以控制、保护、调节
5、测量和监视一次回路中各参数和各元件的工作状况。2 .设置原那么2.1 电能计量装置原那么上应设在电力设施的产权分界处。每个受电点作为客户的一个计费单位。2. 2电能计量点应采用统一标准的电能计量柜，电能计量柜应设置在主受电柜后面。见附录一。2.3 变压器容量为315kVA及以上的永久用电用户，以及变压器容量为80OkVA及以上的临时用电用户，应采用高供高计的计量方式。变压器容量为315kVA以下的永久用电用户，宜采用高供低计的计量方式。2.4 关口计量点装设一只多功能电能表、一只负荷管理终端、一套专用计量互感器。2.5 电流互感器二次绕组采用双绕组，即计量绕组、测量绕组；电压互感器二次绕组采
6、用单绕祖，即计量绕组。2.6 电能表应串联接入计量电流二次回路，并联接入计量电压二次回路；负荷管理终端应串联接入测量电流二次回路，并联接入计量电压二次回路。2.7计量方式2 .7.1高供高计高压侧为中性点绝缘系统，宜采用三相三线计量方式，接线图见附录二。高供低计低压侧为中性点非绝缘系统，应采用三相四线计量方式，接线图见附录三。高供高计专变客户须采用专用计量柜O2.8 高压计量电流互感器的一次额定电流，应按总配变容量确定，为到达相应的动热稳定要求，其电能计量互感器应选用高动热稳定电流互感器。2.9 对于IOkV双回路（一主一备）供电的情况，两路电源应分别安装电能计量装置，每套计量装置各自配套电压
7、互感器、电流互感器。2.10 对于IOkV三回路（两主一备）供电的情况，三路电源应分别安装电能计量装置，每套计量装置各自配套电压互感器、电流互感器。2.11进入广州地区的新装客户需提供技术资料：一次高压设备接线图、电能表主接线图、电流、电压二次回路原理图、电流、电压二次回路接线图、电流互感器出厂检验报告、电流互感器法定计量检定机构的检定证书、电流互感器说明书、电压互感器出厂检验报告、电压互感器法定计量检定机构的检定证书、电压互感器说明书。见附录四。3 .技术要求3.8 电能表3.8.1 高供高计宜采用三相三线多功能电能表。I、II类客户应采用0.5S级的多功能电能表，In类专变客户应采用LO级
8、的多功能电能表。3.8.2 高供低计应采用三相四线多功能电能表。In类及以下专变客户应采用1.0级多功能电能表。进入广州地区的多功能电能表关于轮显工程、无功功率设置、峰谷时段的设置，见附录五、附录六。应符合公司及相关政府文件要求。所有电能表应符合南方电网公司发布的相应技术条件的要求。3.9 电压互感器3.9.1 准确度等级应采用0.2级。额定一次电压应满足电网电压的要求；额定二次电压应和计量仪表、监控设备等二次设备额定电压相一致。宜选用具有一个二次绕组的电压互感器，即：计量绕组。电压互感器实际二次负载应在2.5VA至30VA互感器额定负载范围内。互感器的额定负荷可根据其所带的二次负荷计算确定。
9、3.2.5二次回路只接入电能表及负荷管理终端计量器具。电压互感器外形尺寸为：高*长*宽(325*425*185)。二次绕组抽头端钮位置及电压互感器安装尺寸见附录七。电压互感器应符合南方电网公司发布的相应技术条件的要求。3.10 电流互感器准确度等级应采用0.2S、0.2级。3.11 .2电能计量装置应采用独立的专用电流互感器。3.3.3电流互感器宜选用具有两个二次绕组的电流互感器，即：准确度等级为0.2S级的计量绕组、以及准确度等级为0.2级的测量绕组。互感器的额定负荷可由根据其所带的二次负荷计算确定：二次额定电流为IA的IOkV电流互感器其额定二次负荷应在0.15VA至3VA之间；二次额定电
10、流为5A的Iokv电流互感器其额定二次负荷应在3.75VA至15VA之间；二次额定电流为IA的0.4kV电流互感器其额定二次负荷应在0.15VA至IvA之间；二次额定电流为5A的0.4kV电流互感器其额定二次负荷应在IVA至3VA之间。3.3.5电流互感器的额定一次电流确定，应保证其计量绕组在正常运行时的实际负荷电流到达额定值的60%左右，至少应不小于20机额定二次电流标准值为IA和5A。南方电网计量电流互感器订货及验收技术条件推荐的额定一次电流标准值(IokV及以上，单位A)：10、15、20、30、40、50、75、100、150、200300、400500、750、1000、1500、2
11、000、2500、30004000o3.3.8选取电流互感器可参考表1,该配置是以正常负荷电流与配变容量相接近计算的，对正常负荷电流与配变容量相差太大的需结合实际情况选取计量用互感器，计算原那么为(对于总柜计量)：计量互感器额定电流应大于该母线所带所有负荷额定电流的Ll倍。由变压器容量来计算：高压侧计算公式：=S(6U),U=IOkV,7=1.1/；低压侧计算公式：=S(),U=0.4kV,7=1.1/；以变压器容量SYOOOkVA为例。高压侧：1=2000/(1.732*10)=115.47A,=115.47*1.1=127.02Ao应选取150A为高压侧额定一次电流。低压侧：1=2000/
12、1.732*0.4)=2886.84A,=2886.84*1.1=3175.52A。应选取40OOA为低压侧额定一次电流。表1用电客户配置电能计量用互感器参考表变压器容量kVIOkV电流互感器高压计算电流低压计算电流高压TA额定一次电流A低压TA额定一次电流A准确度等级50/79.4/1000.2S80/127/1500.2S100/158.8/2000.2S125/180.4/2000.2S160/254/3000.2S200/318/4000.2S250/397/4000.2S31520/30/0.2S40025.4/30/0.2S50031.7/40/0.2S63040.01/5075
13、047.6/5080050.8/75100063.5/75125079.38/1001600101/1502000127/1503000190/2004000254/3005000317/4006000381/4007000445/5008000508/75010000635/75012000762/100015000952/1000200001270/1500/O.2S/0.2S/0.2Sf0.2Sf0.2Sf0.2S/0.2S/0.2S/0.2S/0.2S/0.2S/0.2S/0.2S/0.2Sf0.2S/0.2S/0.2S案例例：某客户IOkV供电，变压器总容量S=12000kVA,计量
14、方式为高供高计，单电源，计费点设在客户侧，请编制施工方案。高压侧：1=12000/(1.732*10)=692.84A,=692.84*1.1=762.12A2,5(5.* rttiSf flt ；.人”lt/11 0.2ftPKSEPJ!m,电力史UClJDFMjW多灯VlMU1不灵FlFl况*曲：TIPI 7”；：，SM国.独立计量相二次结线原理图m号多电气元件名号及规格t一J8,必级保证电嵬由线与厚排一一对应的相位排列顺序.附录四广州新装大客户需提供资料清单1、 一次高压设备接线图（即IOkV一次系统结线图）2、 电能表主接线图（即高压室IOkV一次结线图）3、 电流、电压二次回路原理图
15、即计量柜二次原理图）4、 电流、电压二次回路接线图（即计量柜二次结线图，可与二次原理图可以合为一张图）5、 电流互感器出厂检验报告6、 电流互感器法定计量检定机构的检定证书（原件）7、 电流互感器说明书8、 电压互感器出厂检验报告9、 电压互感器法定计量检定机构的检定证书（原件）10、 电压互感器说明书IK计量装置变更（改造、故换、增容或减容）资料（即验换传单等相关资料）12、计量CT变比定值单（即装表传单等相关资料）附录五电能表轮显代码信息1广州供电局轮显代码设置-国产电能表双向多功能电能表序号轮显工程代码序号轮显工程代码1当前日期75111当前第1象限无功总电量2102当前时间75012
16、当前第2象限无功总电量2203当前组合有功总电量13当前第3象限无功总电量2254当前正向有功总电量11014当前第4象限无功总电量2155当前正向有功尖电量Ill15当前反向有功总电量1156当前正向有功峰电量11216当前反向有功尖电量1167当前正向有功平电量11317当前反向有功峰电量1178当前正向有功谷电量11418当前反向有功平电量1189当前正向有功总最大需量30019当前反向有功谷电量11910当前组合无功1总电量20当前组合无功2总电量正向多功能电能表共20项轮显工程，每个工程轮显时间为6秒。2广州供电局轮显代码设置-局部国外进口电能表序号轮显工程局部国外进口电能表轮显代码
17、兰吉尔ABB爱埃斯特爱拓利大崎1当前日期1111111122当前时间121212122.13当前组合有功总电量4当前正向有功总电量2020202035当前正向有功尖电量6当前正向有功峰电量8.18.18.18.13.27当前正向有功平电量8.28.28.28.23.38当前正向有功谷电量8.38.38.38.33.49当前正向有功总最大需量666510当前组合无功1总电量2222221311当前组合无功2总电量2323231412当前第1象限无功总电量13当前第2象限无功总电量14当前第3象限无功总电量15当前第4象限无功总电量16当前反向有功总电量212121417当前反向有功尖电量18当前
18、反向有功峰电量38.138.138.14.219当前反向有功平电量38.238.238.24.320当前反向有功谷电量38.338.338.34.4附录六电能表无功计量设置电能表无功计量四象限定义无功四个象限可分别计量。无功电量可设置成任意四个象限量之和，并可以设置组合无功电能：无功正向电量二I+N,无功反向电量=11+I110附录七电压互感器外形尺寸图1、电压互感器外形尺寸（二次电压100V）2、电压互感器外形尺寸（二次电压100V/6）附录八电流互感器外形尺寸图附录九计量柜元件布置图正剖视图侧剖视图翻开前柜门图现场照片附图册附图1试验接线盒安装方向附图2固定式计量室分为两个可独立翻开的空间，分装电能表和负控终端附图3机械式开门报警装置附图4加封装置采用锁销螺丝附图5采用内置螺母形式附图6母线和导体的颜色及排列附图7电流互感器完全接线法图示
