光腔衰荡法温室气体观测系统结构图、二氧化碳和甲烷浓度计算示例.docx

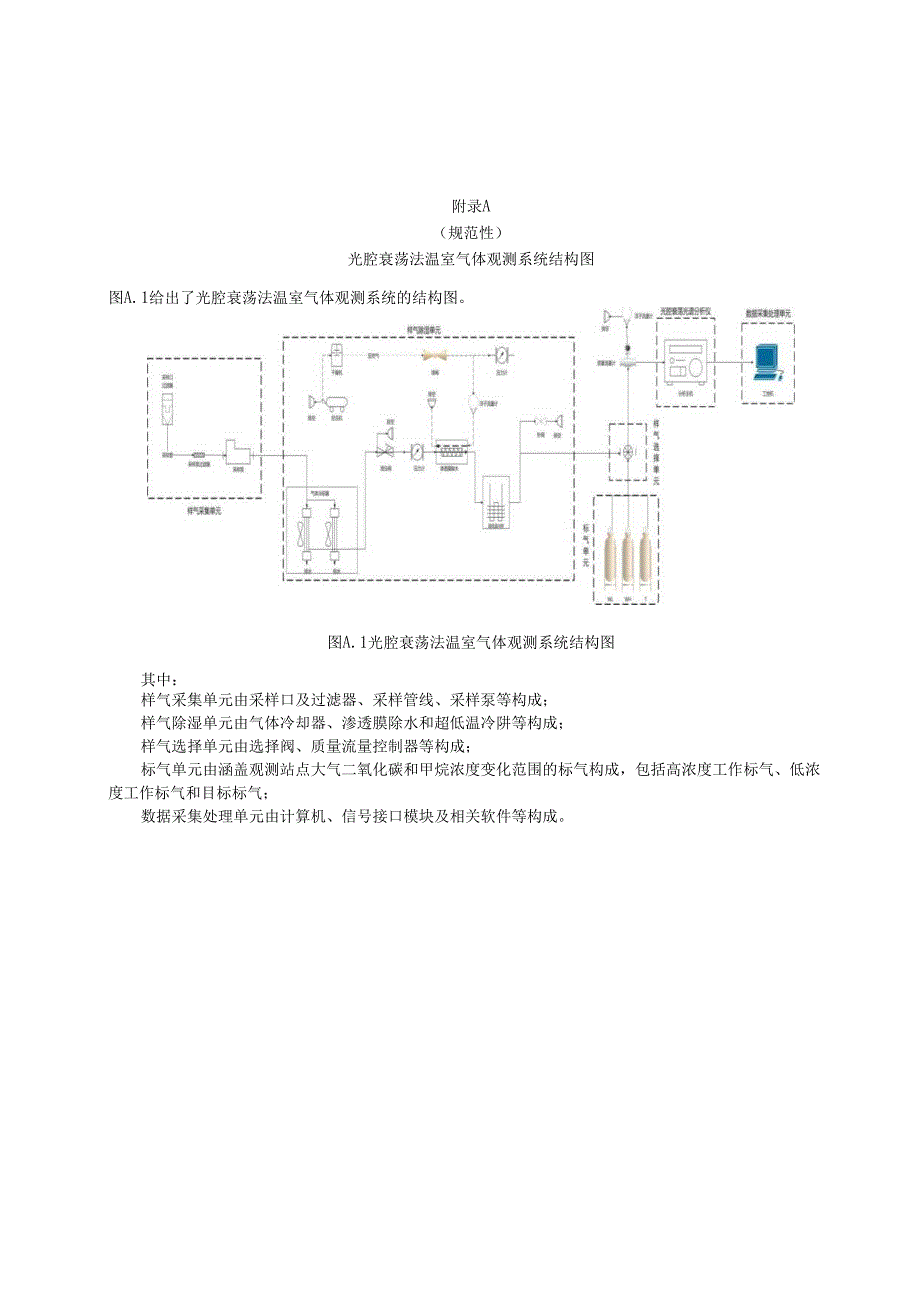

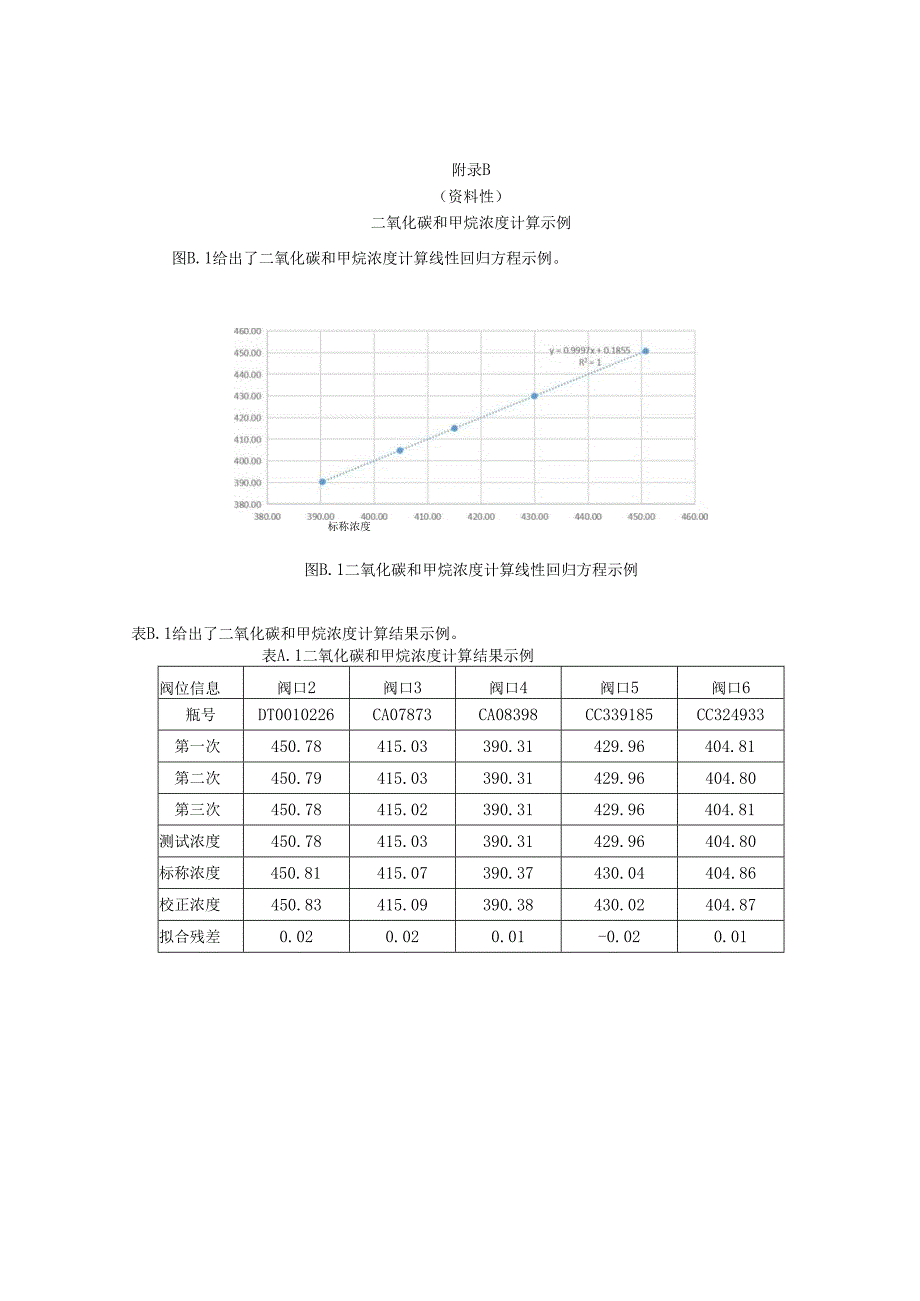

1、附录A（规范性）光腔衰荡法温室气体观测系统结构图图A.1给出了光腔衰荡法温室气体观测系统的结构图。图A.1光腔衰荡法温室气体观测系统结构图其中：样气采集单元由采样口及过滤器、采样管线、采样泵等构成；样气除湿单元由气体冷却器、渗透膜除水和超低温冷阱等构成；样气选择单元由选择阀、质量流量控制器等构成；标气单元由涵盖观测站点大气二氧化碳和甲烷浓度变化范围的标气构成，包括高浓度工作标气、低浓度工作标气和目标标气；数据采集处理单元由计算机、信号接口模块及相关软件等构成。附录B（资料性）二氧化碳和甲烷浓度计算示例图B.1给出了二氧化碳和甲烷浓度计算线性回归方程示例。标称浓度图B.1二氧化碳和甲烷浓度计算线

2、性回归方程示例表B.1给出了二氧化碳和甲烷浓度计算结果示例。表A.1二氧化碳和甲烷浓度计算结果示例阀位信息阀口2阀口3阀口4阀口5阀口6瓶号DT0010226CA07873CA08398CC339185CC324933第一次450.78415.03390.31429.96404.81第二次450.79415.03390.31429.96404.80第三次450.78415.02390.31429.96404.81测试浓度450.78415.03390.31429.96404.80标称浓度450.81415.07390.37430.04404.86校正浓度450.83415.09390.38430.02404.87拟合残差0.020.020.01-0.020.01
