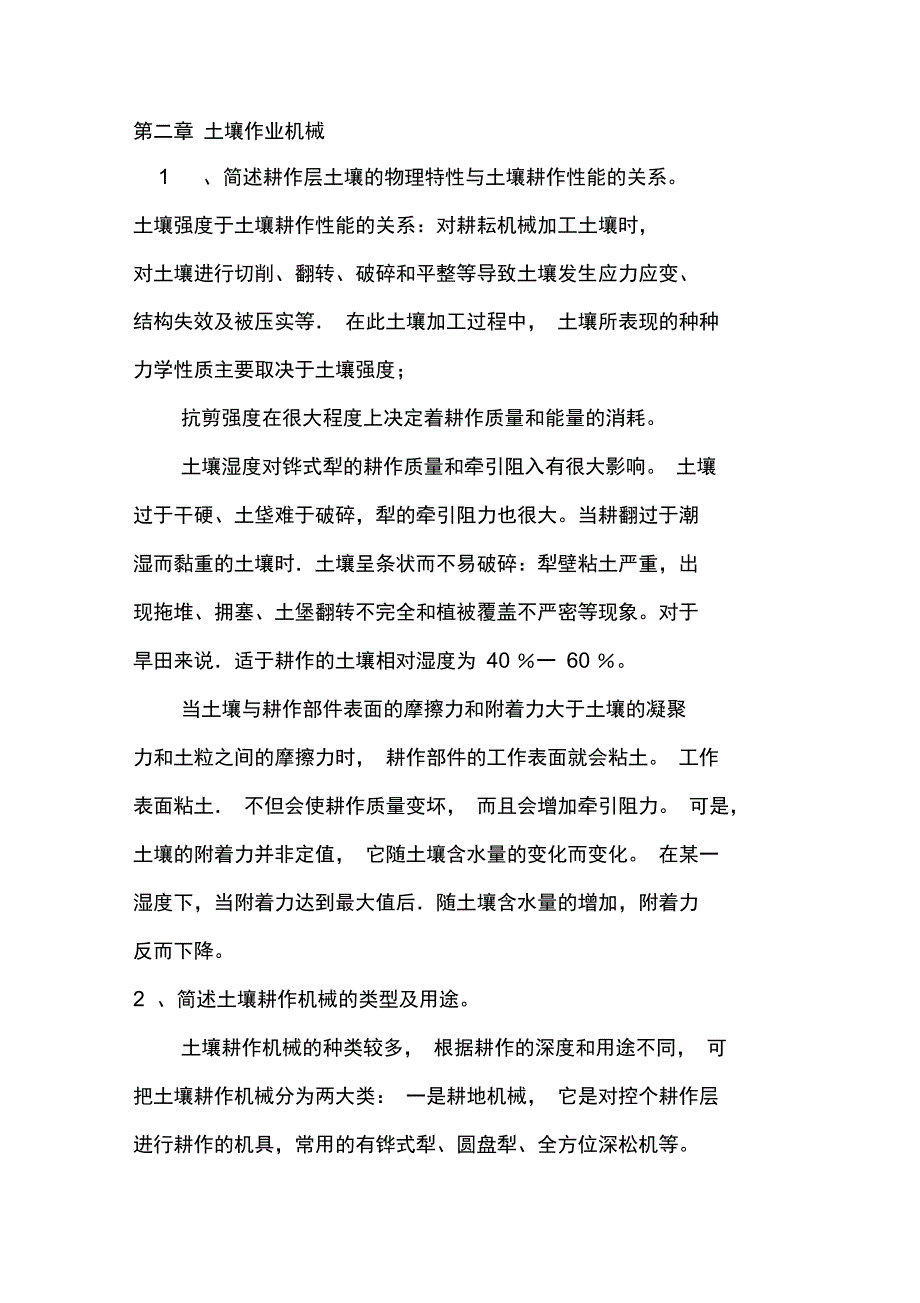

1、第二章 土壤作业机械1 、简述耕作层土壤的物理特性与土壤耕作性能的关系。 土壤强度于土壤耕作性能的关系:对耕耘机械加工土壤时, 对土壤进行切削、翻转、破碎和平整等导致土壤发生应力应变、 结构失效及被压实等 在此土壤加工过程中, 土壤所表现的种种 力学性质主要取决于土壤强度;抗剪强度在很大程度上决定着耕作质量和能量的消耗。土壤湿度对铧式犁的耕作质量和牵引阻入有很大影响。 土壤 过于干硬、土垡难于破碎,犁的牵引阻力也很大。当耕翻过于潮 湿而黏重的土壤时土壤呈条状而不易破碎:犁壁粘土严重,出 现拖堆、拥塞、土堡翻转不完全和植被覆盖不严密等现象。对于 旱田来说适于耕作的土壤相对湿度为 40 一 60

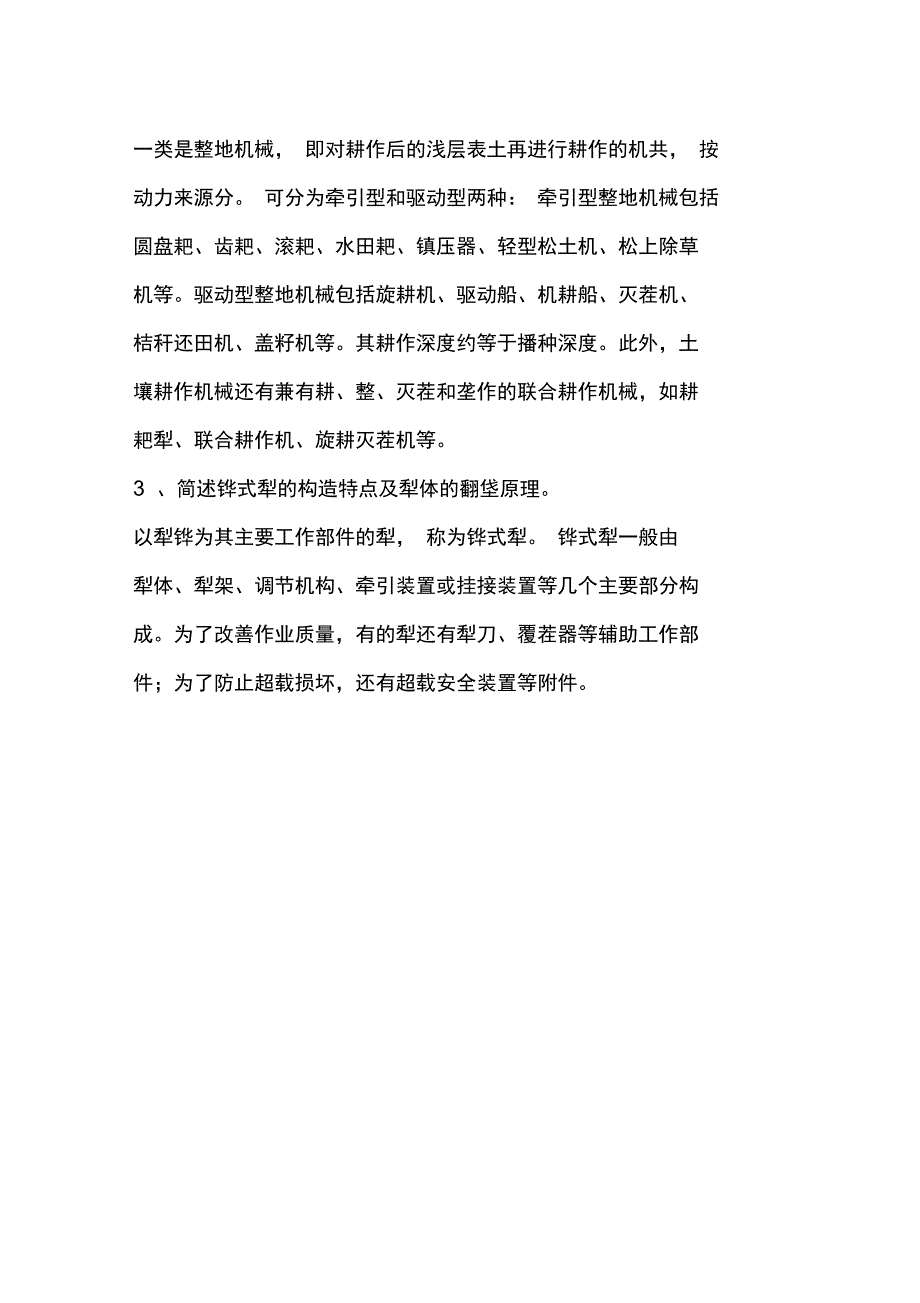

2、当土壤与耕作部件表面的摩擦力和附着力大于土壤的凝聚 力和土粒之间的摩擦力时, 耕作部件的工作表面就会粘土。 工作 表面粘土 不但会使耕作质量变坏, 而且会增加牵引阻力。 可是, 土壤的附着力并非定值, 它随土壤含水量的变化而变化。 在某一 湿度下,当附着力达到最大值后随土壤含水量的增加,附着力 反而下降。2 、简述土壤耕作机械的类型及用途。土壤耕作机械的种类较多, 根据耕作的深度和用途不同, 可 把土壤耕作机械分为两大类: 一是耕地机械, 它是对控个耕作层 进行耕作的机具,常用的有铧式犁、圆盘犁、全方位深松机等。一类是整地机械, 即对耕作后的浅层表土再进行耕作的机共, 按 动力来源分。 可分
3、为牵引型和驱动型两种: 牵引型整地机械包括 圆盘耙、齿耙、滚耙、水田耙、镇压器、轻型松土机、松上除草 机等。驱动型整地机械包括旋耕机、驱动船、机耕船、灭茬机、 桔秆还田机、盖籽机等。其耕作深度约等于播种深度。此外,土 壤耕作机械还有兼有耕、整、灭茬和垄作的联合耕作机械,如耕 耙犁、联合耕作机、旋耕灭茬机等。3 、简述铧式犁的构造特点及犁体的翻垡原理。 以犁铧为其主要工作部件的犁, 称为铧式犁。 铧式犁一般由 犁体、犁架、调节机构、牵引装置或挂接装置等几个主要部分构 成。为了改善作业质量,有的犁还有犁刀、覆茬器等辅助工作部 件;为了防止超载损坏,还有超载安全装置等附件。图1所示,在耕作犁体的铧刃

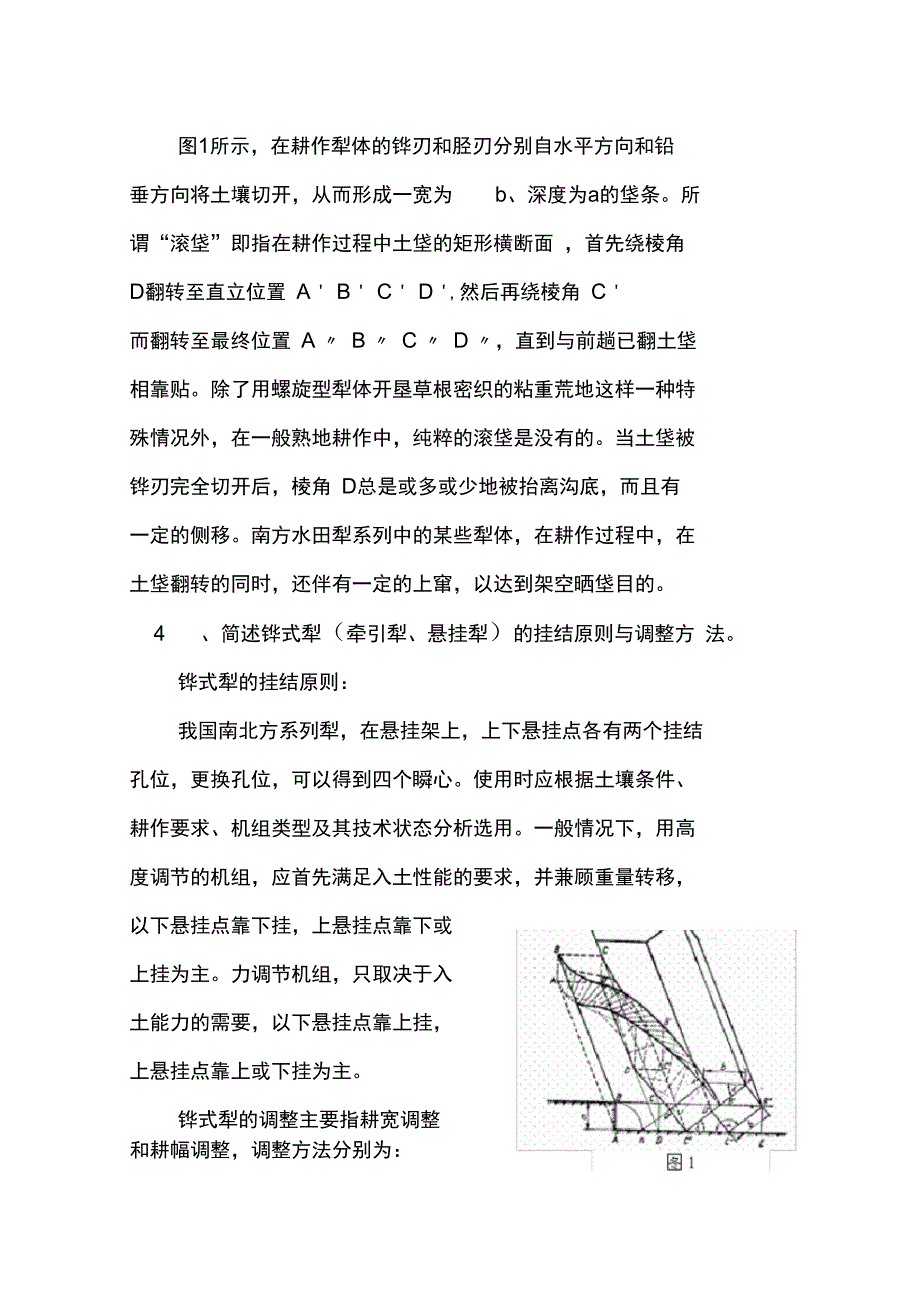

4、和胫刃分别自水平方向和铅 垂方向将土壤切开,从而形成一宽为b、深度为a的垡条。所谓“滚垡”即指在耕作过程中土垡的矩形横断面 ,首先绕棱角 D翻转至直立位置 A B C D ,然后再绕棱角 C 而翻转至最终位置 A B C D ,直到与前趟已翻土垡 相靠贴。除了用螺旋型犁体开垦草根密织的粘重荒地这样一种特 殊情况外,在一般熟地耕作中,纯粹的滚垡是没有的。当土垡被 铧刃完全切开后,棱角 D总是或多或少地被抬离沟底,而且有 一定的侧移。南方水田犁系列中的某些犁体,在耕作过程中,在 土垡翻转的同时,还伴有一定的上窜,以达到架空晒垡目的。4 、简述铧式犁(牵引犁、悬挂犁)的挂结原则与调整方 法。铧式犁的
5、挂结原则:我国南北方系列犁,在悬挂架上,上下悬挂点各有两个挂结 孔位,更换孔位,可以得到四个瞬心。使用时应根据土壤条件、 耕作要求、机组类型及其技术状态分析选用。一般情况下,用高 度调节的机组,应首先满足入土性能的要求,并兼顾重量转移,以下悬挂点靠下挂,上悬挂点靠下或 上挂为主。力调节机组,只取决于入 土能力的需要,以下悬挂点靠上挂, 上悬挂点靠上或下挂为主。铧式犁的调整主要指耕宽调整和耕幅调整,调整方法分别为:耕深调整 :采用高度调节的悬挂犁, 提高其限深轮的高度, 则增加耕深;反之,则减少耕深。当犁达到预定耕深时,要求限 深轮有适当的土壤支反力。耕宽调整 :多铧犁的耕宽调整,就是改变第一铧
6、犁实际耕 宽,使之符合规定要求。在犁耕中,因土壤条件,犁的技术状态 或挂结调整不当等原因, 造成第一铧耕宽偏大或偏小, 形成重耕 或漏耕、接垡不平、 耕地质量降低等弊病, 所以需进行耕宽调整。 悬挂犁的耕宽调整是通过改变下悬挂点与犁架的相对位置, 使犁 侧板与机组前进方向成一倾角来实现的。5 、简述施耕机的类型、主要工作部件的特点及工作过程。 旋耕机的类型很多, 按其工作部件的运动方式可分为水平横 轴式、立轴式等几种。水平横轴式旋耕机的主要工作部件为旋耕刀片(锤片) 。工 作时, 刀片一方面由拖拉机动力输出轴驱动作回转运动, 一方面 随机组前进作等速直线运动。 刀片在切土过程中, 首先将土垡切
7、 下,随即向后方抛出,土垡撞击到罩壳与拖板而细碎,然后再落 回到地表上。 由于机组不断前进, 刀片就连续不断地对未耕地进 行松碎。立轴式旋耕机是刀齿或刀片绕立轴旋转的旋耕机。 它的工作 部件是由两个钉齿构成“门”字形的转子。多个转子横向排列成 一排。两个相邻的转子由两个齿轮直接啮合驱动。因此,每个转 子与左、右相邻转子的旋转方向相反。转子在安装时,相邻转子 的“门”形平面均互相垂直,故可互不干扰,并使相邻钉齿的活 动范围有较大的重叠量以防止漏耕。 由于钉齿的圆周速度比机器 前进速度要大得多 ( 2 倍以上),故每个钉齿在地面上经过的路 线都是长辐摆线,因而钉齿有较好的碎土效果。6 、简述深松机
8、具主要工作部件的结构与用途。 深松机具的种类很多。有深松犁、层耕犁、深松联合作业机 和全方位深松机。深松犁一般采用悬挂式。 主要工作部部件是装在机架后横梁 上的凿形深松铲。 连接处备有安全销, 以防碰到大石头等障碍时, 剪断安全销,保护深松铲。限深轮装于机架两侧,用于调整和控 制耕作深度 有些小型深松犁没付限深轮,靠拖拉机液压悬挂油 缸来控制耕作深度。层耕犁分深松铲与铧式犁组合、铧式犁与铧式犁组合两种, 深松铲与铧式犁组合, 铧式犁正常耕深范围内翻土, 而深松铲将 下面的土层松动。达到上翻下松、不乱土层的深耕要求。深松联合作业机是指深松时能一次完成两种以上的作业项 目。按联合作业的方式不同可分
9、为深松联合耕作机、 深松与旋耕、 起垄联合作业机及多用组合犁等多种形式。 深松联合耕作机是为 适应机械深松少耕法的推广和大功率轮式拖拉机发展的需要而 设计的,主要适用于我国北方干旱、半干旱地区以深松为主,兼 顾表土松碎、 松耙结合的联合作业, 既可用于隔年深松破除犁底 层又可用于形成上松下实的熟地全面深松, 也可用于革原牧草 更新、荒地开垦等其他作业。全方位深松机是一种新型的土壤深松机具, 其工作原理完全 不同于国内外现有的凿式深松机, 它不仅能使 50 深度内的土层 得到高效的松碎, 显著改善熟重土壤的透水能力, 而从能在底部 形成鼠道。 但其深松比阻却小于犁耕比阻; 作为新一代的深松机 具
10、对我国干旱、半干旱土壤的蓄水保墒、渍涝地排水、盐碱地和 黏重土的改良,以及革原更新均有良好的应用前景。7 、简述灭茬与秸秆还田机的构造与工作过程。 灭茬机与拖拉机配套作业、 主要用于田间直立或铺放秸秆的 粉碎,可对玉米、小麦、高粱、水稻、棉花等作物秸秆、根系及 蔬菜草蔓进行粉碎。粉碎屑的桔秆自然散布均匀,经翻耕 ( 免 耕除外 ) ,将碎秸秆作为肥料回施到地里。按结构形式可分为 立轴式和卧轴式。 立轴式灭茬机主要用于玉米等高粗秆直立作物 桔秆的灭茬作业, 卧轴式灭茬机主要用于小麦等低细秆或辅放在 田间的作物秸秆的灭茬作业。卧轴式灭茬机主要由传动机沟、 粉碎室及辅助部件三大部分 组成。传动机构将
11、拖拉机的动力传给工作部件进行粉碎作业。 它 由万向节、 传动轴、齿轮箱和皮带传动装置组成。 粉碎室内罩壳、 刀轴和铰接在刀轴上的刀片组成, 用于粉碎、抛送和撒布碎秸秆。 辅助部件包括悬挂架和限深轮等。卧轴式灭茬机的工作过程: 机组作业时拖拉机通过动力输出轴、万向节等传动机构驱动刀轴转动。 在刀轴上铰接的甩刀一方 面绕刀轴转动,另一方面随机组前进,前进中,定刀床首先碰到 茎秆,使其向前倾倒。接着.旋转的动刀把茎秆从根部砍断,并 将茎秆向前方抛起。在定刀床的限制下,茎杆被转向水平位置的 动刀再次砍切;此时、前倾的茎秆受到前方未收割茎秆的阻挡.随着机具的前进.茎秆进入罩壳后.在甩刀片、罩壳、定刀片的
12、反 复作用下,被进一步粉碎,碎茎秆沿罩党内壁滑到尾邵,在出口 处抛撒到田间立轴式灭茬机与拖拉机的挂接方式可采用后置三点全悬挂式,也可配置在拖拉机的前方.其 构造主要由悬挂架、齿轮箱、大罩 壳、粉碎室工作部件、限深轮和防 护罩等组成。工作时,由灭茬机前 方喂人端的导向装置将两侧的秸 秆向中间聚集,甩刀对秸秆多次数层切割后通过大罩壳后方排出 端导向排比,均勾地将碎茎秆铺撤在田间。秸秆还田是在灭茬的基础上翻旋地表土壤与碎秸秆混合均匀再埋入田间。按桔秆粉碎轴的结构形式. 秸秆还田机可分为卧 轴式和立轴式两种,其结构和粉碎的原理同灭茬机。8 、简述圆盘耙的构造、耙片的工作原理及耙组的受力平衡圆盘耙主要由
13、耙组、偏角调节机构、耙架、牵引架(或悬挂 架)等组成。牵引式耙上还有起落调平机构以及行走轮等。圆盘耙片的曲面为球面的一部分。 作业时其回转平面 (刃口 平面)垂直于地面,并与机器的前进方向成偏角a。耙片滚动前 进时,在重力和土壤阻力的作用下切入土中, 并达到一定的耙深。 耙片从 A 点到 C 点(图 2 )回转一周的复合运动可分解为: 由 A 点到 B 点的滚动和由 B 点到 C 点的移动。 在滚动中耙片 刃口切碎土块、草根及作物残茬。在移动中,由于耙片的刃口和 曲面的综合作用,进行推土、铲草、碎土、翻土和覆盖。当a角 减小时, 则推土、 铲草、碎土和翻土等作用减弱, 入土性能较差。 相反,在
14、一定范围内,a角增大,则推土、铲草、碎土和翻土等 作用增强,入土性能较好。所以在设计圆盘耙时, 应根据圆盘 耙的类型而选择不同的偏角。 并应有一定的调节范围, 以适应不 同的土壤情况和作业要求。土壤湿度大时,偏角宜小,否则容易 造成耙片粘土和堵塞。对置圆盘耙的平衡: 对置圆盘耙无论是单列对置圆盘耙还是 双列对置圆盘耙由于左右耙组的对称, 合力位于中心线上, 并与 牵引线一致。左右耙组的侧向力相互抵消,因而不存在偏牵引, 在水平面内能自动平衡,所以这种对置耙具有很好的行进稳定 性。偏置圆盘耙的平衡的两列耙组的位置不对称、 故前组和后组 阻力作用线的交点偏于一侧。 但由于前后耙组的受力情况相似其
15、合阻为的作用线必与前进方向平行。故平行于前进方向的牵引 线。若牵引线通过前后耙组作用力的交点,耙组可稳定前进。故 牵引此种圆盘耙工作时, 拖拉机的位置可偏于一侧, 而耙的位冒 则偏于另一侧。 因而这种耙尤适于果园作业, 可最大限度地接近 果树,而拖拉机则离树干较远处以避免损坏树枝。圆9 、简述钉齿耙、弹齿耙、镇压器及松土除草机的种类和用 途。钉齿耙的类型很多。按其结构特点可分入固定式、振动式、 可调式和网状钉齿耙等。钉齿耙主要用于耕翻后的土壤平整作 业。弹齿耙:耙齿由弹簧荆制成,有一定的弹性,遇到石砾时不 易损坏,弹齿的颤动能增强碎土能力,松土效果也较好。适合于 凹凸不平或多石的地面作业也可用
16、于牧草地、果园的整地和中 耕。镇压器主要用于压碎土块、 压紧耕作层、 平整土地或进行播 后镇压,处土壤紧密,有利土壤底层水分上升,促使种子发牙, 也可用于压碎雨后地表硬壳。 在干旱多风地区还能防止土壤的风 蚀。常用的镇压器多为牵引式,根据形状不同分为 V 形、网环 形和圆筒形三种。 松土除草机的作用是在作物生长期间进行松土、除草、追肥、培 土及间苗等作业,目的在于疏松地表、消灭杂革、蓄水保墒,促 进有机物分解,增加土壤透气性,以利于作物生长。松土除草机 根据工作部件的类型分助铲式和杆式。第三章 播种施肥机械1 农业技术对播种、施肥机械有哪些要求?播种的农业技术要求包括播种期、 播种量、 种子在
17、田间的分 布状态、播种深度和播后覆盖压实程度等。作物的播种期影响种子出苗、苗期分蘖、发育生长等,不同 的作物有不同的适播期, 即使同一作物, 不同的地区适播期也相 差很大。因此,必须根据作物的种类和当地条件,确定适宜播种 期。播种量决定单位面积内的苗数、 分蘖数; 种子田间分布状态 和插种均匀度确定了田间作物的群体与个体关系。 确定上述指标 时,应根据当地的耕作制度、土壤条件、气候条件和作物种类综 合考虑。播深是保证作物发芽生长的丰要因素之一。 播得太深。 种产 发芽时所需的空气不足,幼芽不易出土;如果太浅,会造成水分 不足而影响种子发芽。播后覆土压实可增加上壤紧实程度, 使下层水分上升、 使
18、种 子紧密接触土壤, 有利于种子发芽出苗。 适度压实在干旱地区及 多风地区是保证全苗的有效措施。2 种子和肥科各有什么物理机械特性?种子的物理特性:作物种子的物理机械性质与播种机的设计和使用有密切关 系。与播种机有关的种子特性主要有: 种子几何尺寸、 种子容重、 种子千粒重、种子相互间的摩擦特性、种子流动特性等。在设计 气力式排种器时还需了解种子的空气动力学特性。肥料的物理特性:无机肥料常为晶粒状或粉末状。 其特点是易溶于水, 易被植 物吸收, 其物理机械性质主要决定于它的吸湿量或含水量。 吸湿 量增加,则流动性变差,粘结性和架空性增加。1 松散性 干燥的化肥颗粒间只有摩擦力的结合。将松散 的
19、化肥自然堆放成一个圆锥体时, 锥体休止角的大小即可代表该 化肥的松散性程度。2 吸湿性 即化肥从空气中吸收水分的性质和能力。大多 数化肥有吸湿作用。 其吸湿能力决定于周围空气的温度和相对湿 度,同时决定于化肥颗粒的大小和堆放的厚度。3 粘结性 即化肥粘结、团聚而形成硬块的性质。化肥吸 湿后或受到一定压力后(如压重、搅拌) ,易粘结成大的颗粒甚 至结成大块,或粘贴在排肥器上。因此,使用化肥时应注意其粘 结性。4 架空性 将肥料放在平面上,从其下部取出一部分,形 成洞穴而上部的肥料并不松塌, 这种现象称为架空性。 化肥吸湿 后架空性增强。3 对播种机有哪些性能指标要求 ? 对条播机的要求为:播种量
20、符合农业技术要求、行距一致、 播种均匀; 种子播在湿土层上且用湿土覆盖、 播深一致且符合规定;种子损伤率小。对穴播机的要求为: 每穴种子粒数一致 (每穴种子粒数以 n 1 粒为合格, n 为每穴平均粒数,如穴播玉米要求 3 1 粒的穴数不小于 85 ),穴内种子不过度分散,播深一致且符 合规定,种子损伤率低。对精密播种机还要求每穴一粒,株距精密(株距以 t 0.5t 为合格, t 为平均株距)。对播种机工作性能的质量指标尚无一规定, 下面介绍一些具 体数据以供参考;我国谷物联合播种机系列设计中, 规定外槽轮排种器室内排 种试验的质量指标为:(1 )总排量稳定性 平均偏差c v 2% ;极限偏差
21、/V4 。( 2 )总行排种量一致性 平均偏差 C v 4 ;极限偏差 /v 10 。(3 )种子破碎率小粒种子v 0.5%;大粒种子v 1 %。4 播种机是如何分类的?各类型播种机有什么特点? 按播种方法可分为撒播机、条播机、穴播机和精密播种机。 还可进一步分为普通穴播机、 精密条播机、 中耕作物精密播种机 等。按播种的不同作物则可分为谷物播种机、玉米播种机、棉花 播种机、牧草播种机和蔬菜播种机等。实际上,很多播种机都有 较好的通用性, 可以播种多种作物, 有些普通穴播机还可用于谷物条播或精密播种。 所以, 播种机可区分为谷物条播机和中耕作 物播种机两大类。国产谷物条播机,大多装有施肥装置,
22、又称施 肥播种机或联合播种机。有些中耕作物播种机在换装工作部件 后,可用于中耕、培土、追肥、起垄等作业,又称播种中耕通用 机或通用机架播种机。此外,还可按动力分为人力、畜力和机力 播种机,机力播种机又可分为机引、悬挂及半悬挂式三种。5 怎样调整外槽轮式排种器的排种量和对种子大小的适应?外槽轮排种器是靠槽轮转动时齿脊拨动种子强制排种。 对于外槽轮排种器的排种量的调整采用调整排种轮的转速 和槽轮的伸入长度。排种轮的转速越高,排种量越大;槽轮的伸 入长度越长,排种量越大。调整外槽轮排种器对种子的大小的适应性采用调整排种舌 的开口大小和改变槽轮直径的方法来实现。 对于大颗粒种子排种 舌的开口要大;或者
23、更换为大直径的槽轮。6 排种器有哪些类型?各有什么持点 ?对于播种机来说, 其播种方式和播种的质量土要取决于排种 器,排种器是播种机的核心部件; 根据农业技术的播种方式可以 把各类排种器分为三大类、即撒播排种器、条播排种器和点 ( 穴 ) 播排种器。条播排种器的播种量稳定, 受地面不平度、 种子箱内种子存 量及机器前进速度的影响较小; 播量调整机构的结构较简单, 调 整方便可靠; 各行播量一致性较好, 但种子在行内分布有脉动现 象,均匀性较差;构造简单、制造较易。点 ( 穴 ) 播排种器用于作物的穴播或单粒精密点播, 穴播 时排种器将作物种子成族地间隔排出, 而单粒精密播种时, 则按 确定的时
24、间间隔排出单粒种子。7 论述气力式排种器的类型及工作过程。 气力式排种器主要包括气吸式、气吹式和气送式等。 气吸式排种装置的工作原理 气吸式排种装置是利用空气真 空度产生的吸力工作的。图 3 32 是法国纽玛西姆播种机的 工作原理。 它的主要工作件是一个带有吸孔的竖直排种圆盘。 排 种盘的背面有真空室。 真空室与风机吸风口相连接, 使真空室内 存在负压。排种盘的另一面是种子室。当排种盘回转时,在真空 室负压作用下,种子被吸附于吸孔上,并随排种盘一起转动。当 种子转出真空室后, 不再承受负压, 就靠自重或在推种器作用下 落到种沟内。刮种片(播量校正片)的作用是除去吸孔上多余的 种子。气吹式排种器
25、是在窝眼轮式排种器的基础上, 采用气流清种 使这种排种器的工作质量大为提高。一个窝眼内可装入几粒种 子。窝眼底部有作为投种片通道的小缝与型孔轮内腔大气相通。 窝眼在上部充种区内充入几粒种子后, 当窝眼带着种子转动到气 流喷嘴下方时, 喷嘴喷出的气流首先将窝眼内位于上面的多余种 子吹出落回种子室, 而窝眼内剩下的一粒种子则被保存下来。 由 喷嘴后面护种板将种子送到投种口,由投种片投入种沟气送式排种器是美国国际收获机公司生产的赛克罗系列播 种机采用气送式排种装置, 其工作原理是风机的气流从进风管进 入排种筒。 其中小部分通过筒周的型孔通孔泄出, 其余的由接种 漏斗进入输种管排出。 排种筒是一个回转
26、的周边制有型孔的封闭 圆筒。进入型孔的种子,因气流通过型孔泄出而产生的压差,紧 贴在型孔上并随排种筒上升。在排种筒上方有一个橡胶卸种轮, 可阻断型孔气流通过, 使型孔内种子卸压并落到接种漏斗内, 随 气流通过输种管 (先为水平段, 后弯成竖直段, 转弯处有泄气孔) 落入种沟。种刷可刷去型孔上多余的种子。8 开沟器的功用是什么?各类型开沟器有什么特点? 开沟器和成穴器的作用是在整好田地上开出种沟或掘出种 穴并将种子导入沟穴内, 然后盖上湿土, 它的工作对播种质量和 种子发芽有很大影响。开沟器分为移动式和滚动式两类。 移动式开沟器又分为锐角式及钝角式两类。 锐角式的入土角 a 900。锐角式开沟器
27、靠器尖刺入土壤, 其入土能力强,而钝角式开沟器靠器刃楔入土壤和靠重量入土, 开沟深度比较稳定。锐角式开沟器在开沟时有将土壤升起的作 用,将下层湿土翻起并使干湿土壤搅混,不利于保墒,而钝角式 开沟器保墒能力较好。滚动式开沟器有双圆盘式和单圆盘式, 靠盘刃滚切土壤和茬 根,同时也靠自重入土。 圆盘开沟器的适应性比较好, 工作可靠, 在整地不很细、有作物根茬和杂草以及土壤比较潮湿时均能使 用。它的缺点是重量大、价格高、检查调整保养比较麻烦和开沟 阻力较大。9 播种机在作业中有哪些使用注意事项? 播种机的工作质量和很多因素有关, 而播种机的使用是一个 很重要的因素。 播种机上的调整项目很多, 调整方法
28、因各种播种 机的具体结构而不同, 但其基本原则是一致的。 重要的调整项目 有:行距、穴距、播量、播深和划行器长度。播量的调整播种机必须按规定的亩播量播种。 所以在播种前 应按规定进行调整。播种时,要进行田间校核。播种行距由农业技术要求决定。 各种播种机的行距均可调整 以满足农业技术要求。10 施肥机械有哪些类型?各有什么特点? 根据肥料的种类和特性,施肥机械可分为固态化肥施用机、 固态厩肥施用机、 液态化肥施用机和液态厩肥施用饥; 按施肥的 方式分为撤布机械、施种肥机饿、施追肥机械和施肥播种机械。 撒肥机 该类机械主要用作整地前将化肥均匀撤布地面,再 进行耕翻整地, 将肥料埋人耕作层下。 由于
29、耕作时易与土壤混搅, 达不到深施目的, 急于播种时会对种子形成烧伤, 另外也增加了 作业工序,我们国内使用较少。它的优点在于撤施幅宽大、工作 效率高。 目前使用较成熟的机械有离心圆盘式、 气力式和链指式 等撒肥机。第五章 中耕与植物保护机械1 、常见的除草方法有哪些?火焰除草是怎么一回事? 常见的除草方法有化学除草剂除掉苗间杂草、 用机械中耕除 行间杂草的机械与化学相结合的除草方法。 火焰除草,电力除草, 微波、超声波除草和喷热蒸汽等物理除草新方法, 以及稻田养鸭、 养鹅等生物除草方法。火焰除草是利用火焰消火有害的杂草。 它可用于进行全面或 行间灭草。选择式火焰除草还可用于消灭条播作物的行内杂
30、草。 火焰除草与化学除草相比, 具有以下特点: 火焰除草不存在毒性 残留物; 能消灭多种杂草, 如作物行内化学药剂不能消灭的某些 阔叶杂草和藤本植物等; 火焰除草不会出现机械除草所引起的新 的杂草种子的萌发。但是火焰除草装置的价格较贵,燃料的成 本也较高。2 、中耕机一般由哪些主要部件组成?各部件的功用是什 么 ?中耕机组一般由一个通用机架、 若干组仿形机构和工作部件 等组成。通用机架:是将拖拉机与工作部件联结在一起从而构成中耕 机组;仿形机构:各个中耕单体通过一个能随地而起伏而上下运动 的仿形机构与机架横梁连接, 以保持工作深度的一致性。 现有中 耕机上应用的仿形机构仁要有单杆单点铰连机构、
31、 平行四杆机构 和多杆双自由度仿形机构等类型。工作部件: 为满足作物苗期生长的不同要求、 达到一定的作 业目的的机械结构。工作部件主要有:除草铲、松土铲、培土铲 等。3 、中耕机的工作铲有哪几种类型?在结构和功用上有何区 别?分别满足作物苗期生长的不同要求, 工作部件主要有: 除草 铲、松土铲、培土铲等。锄铲式主要用于作物行间第一、 第二次除草和松土作业、 分 为单铲和双翼铲两种。松土铲用于中耕作物的行间深层松土,有时也用于全面松 土。它有破碎土壤板结层、消灭杂草、提高地温和蓄水保墒的作 用、松土铲由铲头和铲柄两部分组成。培土器通常也称为培土铲,用于向植株根部培土、起垄,也 用于灌溉开徘水沟。
32、 培土器的种类比较多, 如曲面可调式培土器、 旋转式培土器、锄铲式培土器和铧式培土器等。4 、中耕机上仿形机构的功能是什么?仿形机构有哪些种 类?各有何特点?仿形机构的功用是带动工作部件随地面起伏、 同时保证工作 部件的入上角始终不变, 保证工作深度稳定, 同时联结机架横梁 和工作部件, 保证耕深稳定。 现有中耕机上应用的仿形机构仁要 有单杆单点铰连机构、 平行四杆机构和多杆双自由度仿形机构等 类型。平行四杆仿形机构: 是用一个平行四杆机构将中耕单体与机 架铰接, 当仿形轮随地面起伏而升降时, 平行四秆机构带动工作 部件随之起伏、 同时保证工作部件的入上角始终不变, 在地表起 伏不大的田地上作
33、业时,工作深度的稳定性较好。其缺点是:当 土壤坚硬时,耕深容易变浅;当仿形轮遇到局部地表起伏时,容 易引起耕深不稳。单杆单点铰连式仿形机构中工作部件是通过拉杆与机架单 点铰链的, 工作部件在辅助弹簧的压力和自重的作用下入土 这 种机构可以适应地面起伏。 因工作部件在起伏过程中绕铰接点转 动故其入土角将发生变化,最后引起工作深度的变化。此种仿 形机构的优点是结构简单。多杆双自由度仿形机构中工作部件与仿形轮固结为一体, 又 与四杆机构后支架上末点铰连。 它是利用具有两个运动自由度的 五杆机构将工作部件与机架铰接, 靠仿形轮和工作部件的后锺控 制耕深和入土用。入土性能好,在坚硬或阻力变化大时。也能稳
34、 定地工作;但其结构较复杂。6 、喷雾机一般由哪些主要部件组成?空气室等部件的功能 是什么?喷雾机般由药液箱、搅拌器、空气室、药液泵、喷头、安 全阀、流量控制阀州各种秆路等组成。其中药液泵、空气室、喷 嘴和安全阀等是喷雾机的重要工作部件。 空气室的作用是缓解药液泵工作中造成的压力脉动, 保证喷头在 稳定的压力下工作。1 、喷灌系统包括哪几类各有什么优缺点,适应条件有何不 同?喷灌系统按其各组成部分可移动的程度, 分为固定式、 半固 定式及移动式三类。固定式喷灌系统: 固定式喷灌系统除喷头外, 所有管道在整 个灌溉季节或常年都是固定的, 水泵和动力机构成固定泵站, 主 管和支管多埋于地下, 喷头
35、装在固定支管上。 这种系统的优点是 生产率高, 运行管理方便, 运行成本低; 可靠性高, 使用寿命长; 占用耕地少,节省人力,有利于自动化控制和综合利用。但喷灌 设备利用率低,单位面积投资高,通用于灌水频繁的蔬菜、经济 作物、园林花卉及地形复杂灌溉区。半固定式喷泄系统:半固定式喷灌系统主要设备中的动力 机、水泵及干管都是固定的。支管和喷头是移动的。在干管上按 射程配备有给水栓, 喷灌时把装有喷头的支管接在干管给水栓上 进行喷灌, 喷灌完成后再移接到另一个给水栓上继续喷灌。 这种 系统由于支管可以移动, 减少了支管数量, 从而降低了系统投资; 但移动支傍需要较多的人力, 支管容易损坏。 相对于移
36、动干管式 喷灌,劳动强度低、生产率高。广泛应用的一种喷灌系统。移动式喷灌系统: 移动式喷灌系统在田间仅布置水源, 而动力装 置、干管、支管和喷头都是可移功的。从结构形式上可分为:时 针式喷灌饥、 平移式喷灌机、 绞盘式喷灌机和移动软管式喷灌机 组四种。第七章 谷物收获机械1 、农艺对谷物牧获机械的要求是什么? 谷物机械化收获应满足如下农业技术要求:收割作业干净,掉穗落粒损失小;割茬低,便于提高后续的耕作质量。铺放整齐,以便于人工打捆或机械捡拾,且不影响机具下 一趟作业。适应性好,即对不同地区、不同田块、不同品种作物的收 割,以及对作物状况植株密度等 ) 的适应性较好。2 、机械化谷物收获的方法
37、有哪些?各自的特点是怎样的。 机械化谷物收获的方法有分段收获、联合收获和两段收获。 分段收获的特点是采用多种机械分别完成割、捆、运、堆垛、 脱粒和清选等作业的方法, 称为分段收获法。 这种方法使用的机 器结构简单,造价较低;保养维护方便,易于推广。但整个收获 过程还需大量人力配合, 劳动生产率较低, 而且收获损失也较高。联合收获法是采用谷物联合收割机在田间一次完成切割、脱 粒、分离和清选等全部作业的收获方法。这种方法的特点是:提高了生产效率,减轻了劳动强度,也有利于抢农时,并降低了收 获损失。但联合收割机的结构复杂, 造价较高, 每年使用时间短, 收获成本较高;还要求有较大的田块和较高的管理与
38、使用水平。两段收获法是先用割晒机将谷物割倒并成条地铺放在高度为15 20 的割茬上,经过 3 5 天晾晒使谷物完成后熟并风 干,然后用装有拾禾器的联合收获机进行捡拾、脱粒、分离和清 选作业。这种方法具有以下优点:(1)由于作业时间较联合收获法提前 7 8 天,可延长收 获时间。(2)由于谷物后熟作用,使绝大部分籽粒饱满、坚实、色泽 一致,提高了粮食等级,增加了收获量。(3)由于收回的籽粒含水量小,且清洁率较高,显著地减轻 了晒场的负担。但此法也存在下列缺点:由于两次作业,机器行走部分对土 壤破坏和压实程度增加,油料消耗较联合收获法增加 7 10 ;当收获期逢连雨时,谷物在条铺上易发霉、生芽。3
39、 、收获机械有哪些类型?按功能的不同,可分为收割机、割晒机和割捆机三类。收割 机用于分段收获作业,其功能是将作物割断,并在地上放成“转 向条铺”,以便于下道工序由人工分把和打捆;割晒机用于两段 联合收获作业,它将作物割断后,在田间放成首尾相搭接的 “顺 , 向条铺”,这种条铺不便于人工分把或捆束,它是专为装有捡禾 装置的联合收割机配套使用的,作物在条铺中经过晾晒及后熟 后,再进行捡拾脱粒清选联合作业; 割捆机也是分段收获时 使用的一种机器, 它能同时完成收割与打捆两项作业, 可减轻收 获的劳动强度,但捆束机构比较复杂,捆绳比较贵,故目前应用 较少。4 、卧式收割台和立式收割台分别是如何收割谷物
40、的? 所谓立式割台,是指割台台面的位置基本呈直立状态(常略 有倾斜)。当立式割台收割机工作时,将割断后的作物直立地进 行输送并使之转向铺放。所谓卧式割台是指其台面的位置基本呈于卧状(常略向前 倾)。其纵向尺寸较大,但工作可靠性较好。其工作过程为:拨 禾轮首先将机器前方的谷物拨向切割器, 切断后被拨倒在输送带 上。谷物被送至排禾口,落地时形成了顺向交叉状条铺。5 、收割机切割器有几种类型?适合收割哪些农作物? 根据切割器结构及工作原理的不同可分为:往复式、圆盘式 和甩刀回转式三种。往复式切割器的割刀作往复运动, 结构较简单, 适应性较广。 目前在谷物收割机、 牧草收割机、 谷物联合收获机和玉米收
41、获机 上采用较多。它能适应一般或较高作业速度( 6 10 )的要 求,工作质量较好,但其往复惯性力较大,振动较大。切割时, 茎秆有倾斜和晃动, 因而对茎秆坚硬、 易于落粒的作物易产生落 粒损失(如大豆收获) 。对粗茎秆作物,由于切割时间长和茎秆 有多次切割现象,则割茬不够整齐。圆盘式切割器的割刀在水平面(或有少许倾斜)内作回转运 动,因而运转较平稳,振动较小。目前在牧草收割机和甘蔗收割 机上采用较多。甩刀回转式切割器的刀片铰链在水平横轴的刀盘上,在垂直 平面(与前进方向平行)内回转。其圆周速度为 50 75m 为无支承切割式,切割能力较强,适于高速作业,割茬也较低。 目前多用于牧草收割机和高秆
42、作物茎秆切碎机上。6 、往复式切割器的驱动机构有哪些类型 ? 其各自的特点是 什么 ?往复式切割器的传动机构是把回转运动变为往复运动。由于 各种机器的总体配置和传动路线不同,因此传动机构的种类较 多。按结构原理的不同可分为曲柄连杆机构、 摆环机构和行星齿 轮机构等三种。曲柄连杆(或滑块)机构由曲柄、连杆(或滑块与滑道)及 导向器等组成。其机构虽较简单,但横向占据空间较大,只适于 侧置式收割机。摆环机构把主动轴的旋转运动变为摆轴的摆动。其优点是结 构紧凑、占用空间少、连杆长度短。行星齿轮式割刀传动机构是由直立式曲柄轴、套在曲柄上的 行星齿轮、固定在行星齿轮节圆上销轴(驱动割刀用)和固定齿 圈等组
43、成。 该机构的主要特点是结构紧凑, 刀杆头不受垂直方向 的分力。适于在各种配置的收割台上采用。7 、偏心拨禾轮的特点是什么 ? 它是如何进行工作的 ?拔禾轮是卧式割台的主要装置,其功用是:把待割的作物拔 向切割器;将倒伏的待割作物扶直;在切割时扶持茎秆;把割断 的作物拨向割台,避免作物堆积在割刀上。偏心拔禾轮的特点是在拨禾压板上装有拨齿,每块压板固定 在一根管轴上,拔禾轮转动时,压板除公转外,自身还受偏心机 构控制做平面平行运动, 整个偏心拨禾机构实质上是由数个平行 四连杆机构组成,从而有利于向倒伏的作物丛插入并将其扶起, 减少对穗头的扎击和拨齿上提时的挑草现象。8 、谷物脱粒的方法有哪些 ?
44、 脱粒装置的常见类型有哪些”脱粒的方法归纳起来有冲击、揉搓、梳刷等。 冲击脱粒:靠脱粒元件与谷物穗头的相互冲击作用而使谷物 脱粒。搓擦脱粒:靠作物与脱粒元件之间的摩擦而使谷物脱粒。梳刷脱粒:靠脱粒元件对谷物施加冲击拉力而将其脱粒。 根据作物是否通过脱粒装置可分为全喂入式和半喂入式脱粒 装置两类,全喂入脱粒装置中谷物整株都进入并通过脱粒装置, 脱粒时谷粒一脱落下来就与茎秆搀混在一起, 所以用此装置脱粒 的谷物还得有专门的机构把谷粒从茎秆中分离出来, 或把此装置 做得使它本身就具有此功能。全喂入脱粒装置按作物沿脱粒滚筒运动的方向又可分为切流 式与轴流式两种。切流式脱粒装置中,作物喂入后沿滚筒的切线
45、方向进入又流出,在此过程中在滚筒与凹板之间进行脱粒, 属此型式的有纹杆 滚筒、钉齿滚筒式和双滚筒脱粒装置。轴流式脱粒装置中, 谷物在作旋转运动的同时又有轴向运动, 所以谷物在脱粒装置中运动的圈数或路程比切流式多或长。 使它 能在脱粒的同时进行谷粒的分离,脱净率高而破碎率低。半喂入脱粒装置只有谷物的上半部分喂入脱粒装置,茎秆并 不全部经过脱粒装置, 从而可免去分离装置, 茎秆保持完整和整 齐。9 、谷物分离装置和谷物清选装置的常见类型有哪些? 分离机构种类较多,按其工作原理大致可分两类:第一类为 利用抛扬的原理进行分离, 这是一种常用的分离方法。 当分离机 构对茎稿层抛扬时,由于谷粒比重较大,茎
46、稿的飘浮性能较好, 从而使谷粒通过松散的茎稿层分离出来。 采用这种原理的有键式 逐稿器和平台式逐稿器, 它们通称为逐稿器。 第二类为利用离心 力原理进行分离。 脱出物通过线速度较高的分离筒时, 依靠比谷 粒重量大许多倍的离心力把谷粒从稿层中分离出来。常用的清选原理大致可以分为两类:一类是按照谷粒的空气 动力特性 ( 悬浮速度 ) 进行清选。 某物体的悬浮速度是指垂直 气流对物体的作用力等于物体本身的重量而使物体保持悬浮状 态时,气流所具有的速度。 另一类是利用气流和筛子配合进行清 选。谷粒的尺寸一般以长度、宽度和厚度表示。与此相对应的筛 子类型有鱼鳞筛、冲孔筛、网眼筛 ( 编织筛 ) 和鱼眼筛
47、 ( 贝 壳筛 ) 等。该方式在清选装置中最为常用。使用表明,有了气 流的配合可将轻杂物吹离筛面, 并吹出机外, 有利于谷粒的分离, 当气流的作用力抵消了物料的重量而使物料处于疏散状态时, 分 离效率最高。10、适合南方带扶倒装置的联合收获机是怎样收割倒伏水稻的? 为了适应严重倒伏作物的收割, 在立式水稻联合收获机上装有链 齿式扶禾器, 它能将倒伏严重的作物扶起并引向切割器。 其扶倒 能力强,工作较可靠;但在扶禾中链齿对谷物冲击作用较大,对 易掉粒的籼稻造成的落粒损失较大。11、谷物在田间先脱后割有什么优点 ? 割前脱粒收获工艺是对 结穗在顶部的作物 ( 稻、麦、部分牧革等 ) 先脱粒再切割搂
48、集 茎秆的新工艺。 其突出的优点是不用处理大量的茎秆, 可免去庞 大的分离装置 ( 如逐稿器 ) 和分离损失, 简化机器结构, 节约 能源和提高生产率,是具有发展潜力的收割技术。其难点在于: 落粒损失大, 在脱离后方设置草秆收获装置结构很受限制。 英国 发明了割前脱粒的摘脱割台取代传统收割台悬技在联收机上, 具 有速度高、结构简单等优点。但不能在脱粒的同时收获茎秆,在 收获生长不齐、过干或严重倒伏作物时损失过大。12、简述联合收割机的一般结构及自走式全喂入联合收割机的工 作流程。 联合收割机能同时完成谷物的收割、脱粒、分离和清 选等项作业。获得比较清洁谷粒的机械一般由收割台、脱粒部 分 ( 包括脱粒、分离、清粮装置 ) 、输送、传动、行走装置、 粮箱、集草车和操纵机构等组成。全喂入联合收割机的全部工作过程如下:在拨禾轮的作用下 由切割器将谷物割倒在收割台上后, 先由螺旋推运器从两侧向中 间推运, 而后由倾斜输送器向上输送至滚筒脱粒。 长茎秆脱出物 在逐稿轮的协助下抛至逐稿器上。 从凹板分离出的谷粒及细小脱 出物落至抖动板上。 从逐稿器上的长茎秆中分离出来的谷粒沿滑 板落在
