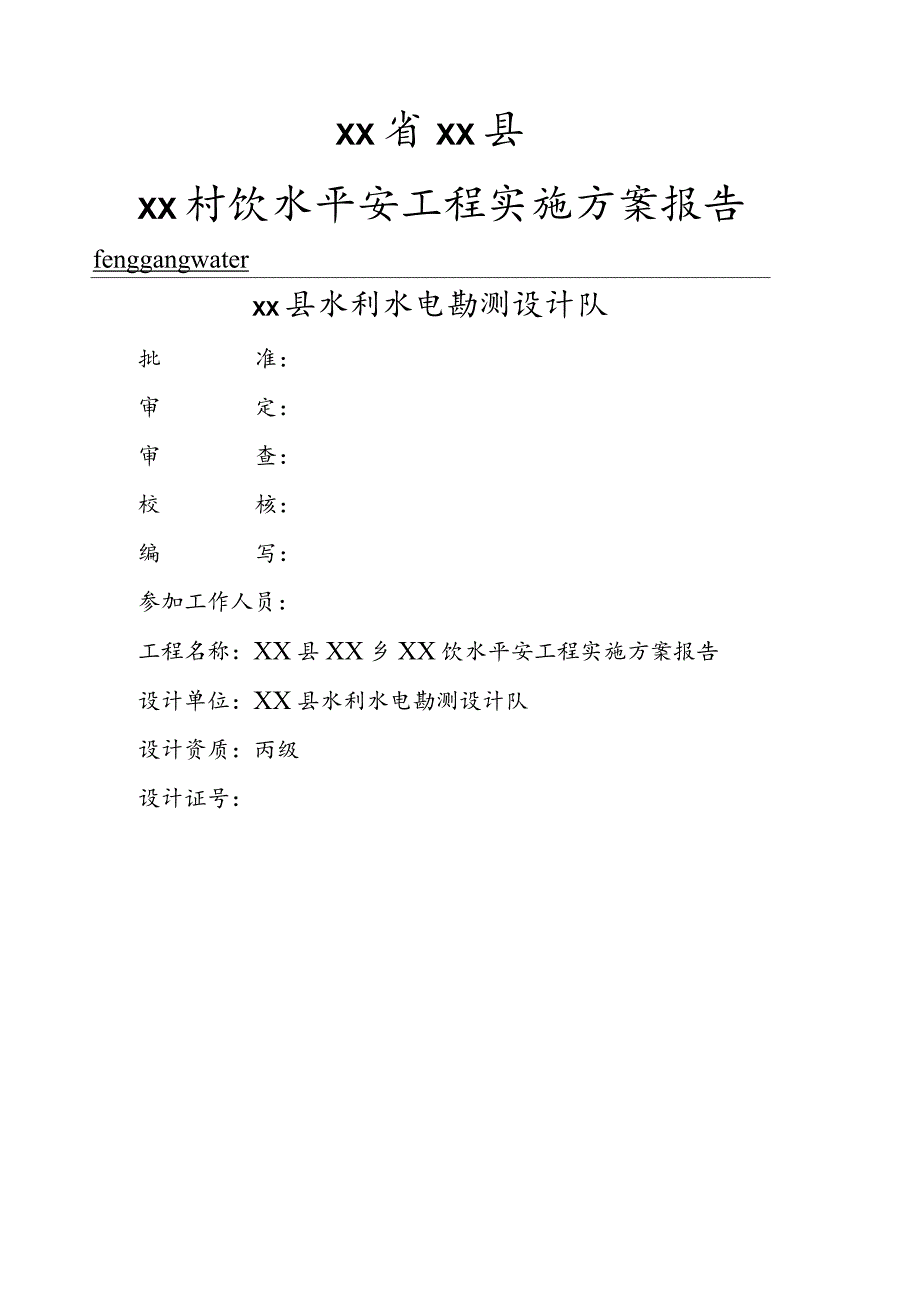

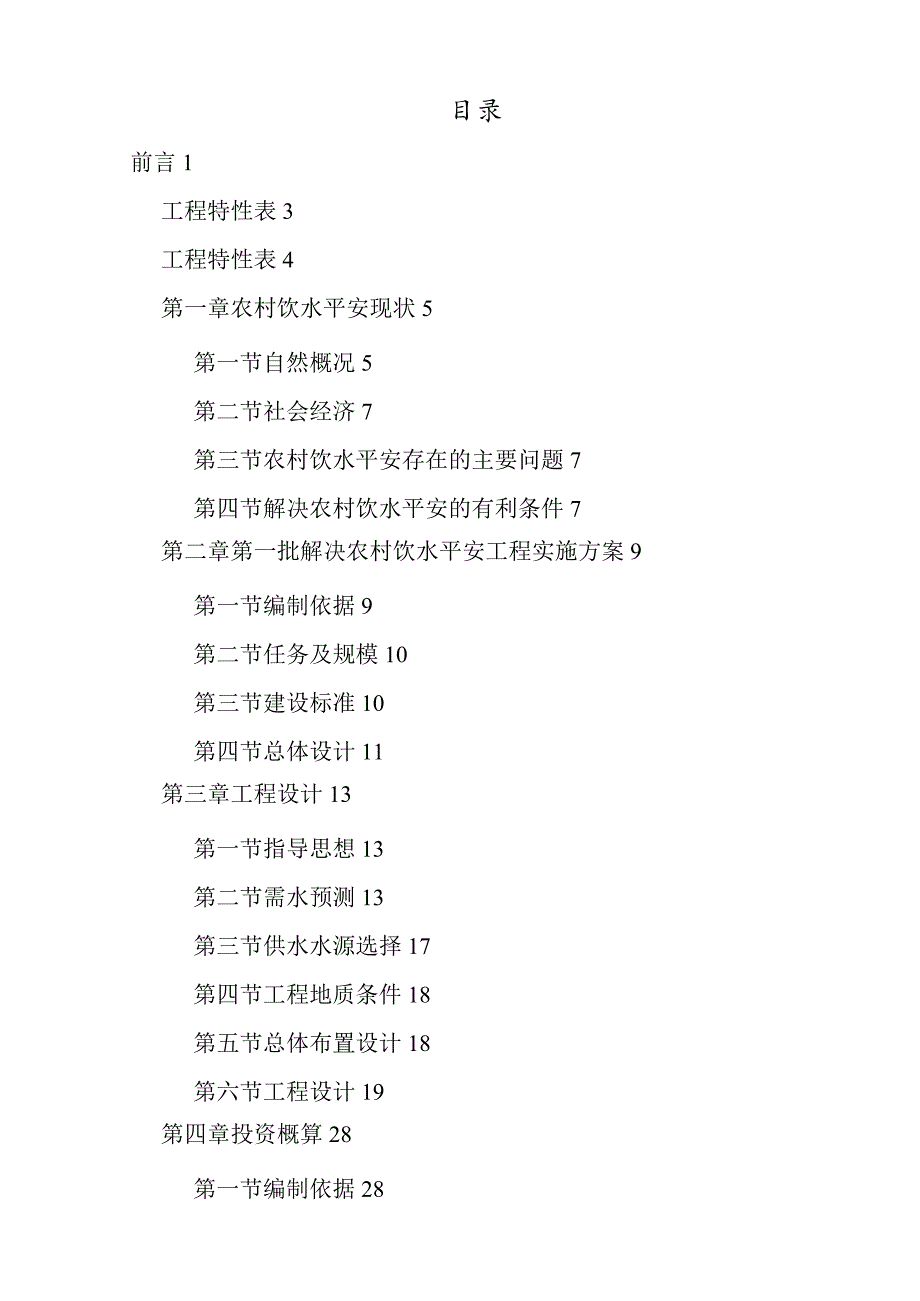

1、XX省XX县XX村饮水平安工程实施方案报告fenggangwaterXX县水利水电勘测设计队批准：审定：审查：校核：编写：参加工作人员：工程名称：XX县XX乡XX饮水平安工程实施方案报告设计单位：XX县水利水电勘测设计队设计资质：丙级设计证号：目录前言1工程特性表3工程特性表4第一章农村饮水平安现状5第一节自然概况5第二节社会经济7第三节农村饮水平安存在的主要问题7第四节解决农村饮水平安的有利条件7第二章第一批解决农村饮水平安工程实施方案9第一节编制依据9第二节任务及规模10第三节建设标准10第四节总体设计11第三章工程设计13第一节指导思想13第二节需水预测13第三节供水水源选择17第四节工

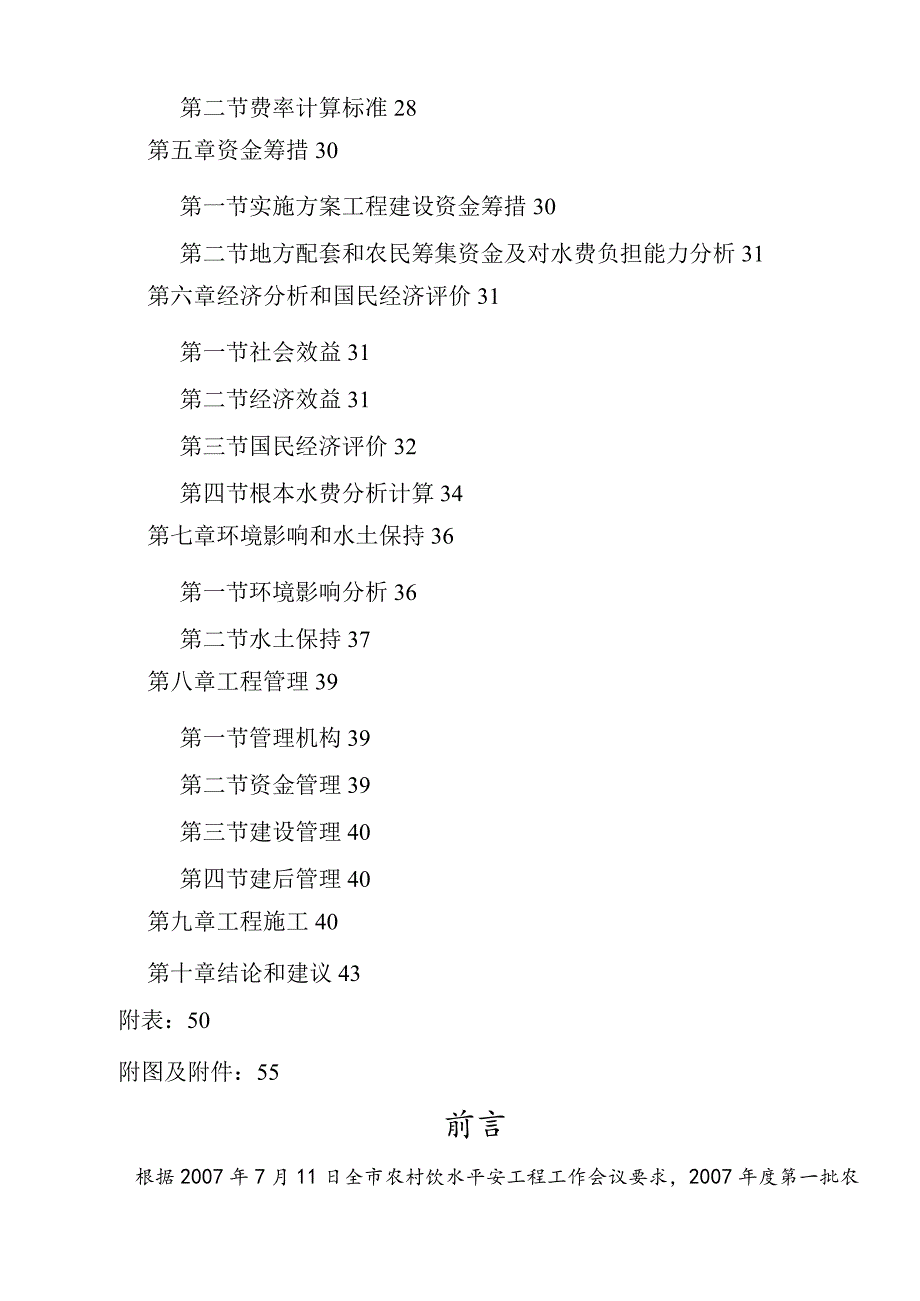

2、程地质条件18第五节总体布置设计18第六节工程设计19第四章投资概算28第一节编制依据28第二节费率计算标准28第五章资金筹措30第一节实施方案工程建设资金筹措30第二节地方配套和农民筹集资金及对水费负担能力分析31第六章经济分析和国民经济评价31第一节社会效益31第二节经济效益31第三节国民经济评价32第四节根本水费分析计算34第七章环境影响和水土保持36第一节环境影响分析36第二节水土保持37第八章工程管理39第一节管理机构39第二节资金管理39第三节建设管理40第四节建后管理40第九章工程施工40第十章结论和建议43附表：50附图及附件：55前言根据2007年7月11日全市农村饮水平安工
3、程工作会议要求，2007年度第一批农村饮水平安工程3000人以上的工程点由各县作出工程工程实施方案，由省水利厅审查批复。在这一背景下，我县根据“贵州省农村饮水平安工程实施方案报告编写提纲说明”编写了“贵州省XX县XX乡XX村饮水平安工程实施方案报告”。设计解决人数5773人，总投资236.15万元，其中：中央补助180万元，省、市、县及群众自筹56.15万元。XX村位于XX县东南面，距县城52Km,与永和镇、蜂岩镇和思南县的长林坝接壤，有长林坝、蜂岩、永和公路通过工程工程区，交通条件较好，全村辖9个大组，18个小组，现有1518户6438人，总耕地面积5706亩，其中：田3359亩，土2347
4、亩。区内有中小学各一座，其中：中学生1189人，小学生823人。该村经济结构单一，主要以种植业、畜牧养殖业为主，以烤烟经济作物为辅，年人均纯收入1987元。随着改革开放的不断深化，XX村抓住机遇，开拓进取，充分利用良好的区位优势，加快开展战略步伐，走开放型经济的道，经济建设取得了长足的开展。在国家各项方针政策指导下，村镇建设逐步加快，人口与日俱增，因此迫切需要加大村镇建设力度，完善各项根底设施，但由于地方财政拮据，资金短缺一直未能实现。为改善该村根底设施，创造一个良好的经济开展及人居环境，根据解决农村饮水平安问题的原那么，该村属水量及水源保证率不达标类型。XX乡人民政府及XX村居委会紧紧抓住这
5、一机遇，并作了大量的工作，委托XX县水务局水利水电勘测设计队编制了XX村农村饮水平安工程工程建设书，结合当地自然、环境、经济等状况，编制了贵州省XX县XX乡XX村饮水平安工程实施方案报告，作为工程审批的依据。工程特性表名称单位数量备注一、根本情况国土面积km2121.2按行政区填多年平均降雨量mmHOO总人口万人2.281乡村人口万人0.6438地方财政收入万元85.2地方财政支出万元118人均粮食产量kg人297按总人口计算农民人均纯收入元/人1987二、农村饮水不平安人数万人0.5773其中：氟超标万人碑超标万人苦咸水万人其他水质问题万人水量不达标万人0.35用水方便程度不达标万人0.22
6、73水源保证率不达标万人三、解决农村饮水平安工程的实施情况万人解决人数万人工程总投资万元其中：中央补助万元地方配套万元包括省市县配套群众自筹万元四、第一批实施方案解决人数万人0.5773供水规模m3d735工程处数处1工程总投资万元225.46人均投资元/人390.54其中：申请中央补助万元153.31省级匹配万元21.64地级匹配万元14.43县级匹配万元14.43群众自筹万元21.64单位供水投资元11P11.2按年供水量计算经济内部收益率%8.2效益费用比1.2投资回收年限年14施工总工日工日10900其中：群众投劳工日4800名称单位数量备注其中：1.集中式供水工程解决人数万人0.57
7、73供水规模m3d735工程处数处1工程总投资万元225.46人均投资元/人390.54其中：申请中央补助万元153.31省级匹配万元21.64地级匹配万元14.43县级匹配万元14.43群众自筹万元21.64单位供水投资元/m311.2按年供水量计算供水水费元/n?2施工总工日工日10900其中：群众投劳工日4800工程特性表名称单位数量备注一、工程区根本情况总人口人2.281乡村人口人0.6438人均粮食产量kg人297按总人口计算农民人均纯收入元/人1987二、农村饮水不平安人数人5773注明不平安类型三、供水水源1.地表水集雨面积km238多年平均流量m3s0.66P=9095%流量m
8、3s0.59年供水量m32.地下水集雨面积km2多年平均流量m3sP=9095%流量m3s年供水量m3四、主要建筑物1.集水池m3152.泵房m230.243.泵站kW台44/2总装机/总台数4.调节池11个300/1总容积/总个数5.水厂m215336.水厂供水规模m3d8407.水处理能力m3d358.主输水管总长km2.6管径=9.主配水管总长km2.623管径=10.供水管网总长km3.396五、施工特性1.土石方开挖m374032.砌石m321273.能及钢筋碎m3525六、主要建筑材料1.水泥t3362.钢筋钢材t5.97七、工程总投资万元225.46八、工程效益解决人数人5773
9、解决大牲畜头1869解决小牲畜处九、施工总工日工日10900其中：群众投劳工日4800十、供水水费元?1.5十一、人均投资元/人390.54第一章农村饮水平安现状第一节自然概况一、地理位置XX县地处黔北北东方向，位于东经107032010750,42和北纬2723,1328214之间，南北长42.6公里，最窄处直线距离10.5公里。东与德江、思南接壤；南与石阡、余庆连界；西与湄潭相邻；北与正安、务川连界。全县土地面积1886平方公里。隶属于XX乡的XX村位于XX县东南面，距县城52Km,与永和镇、蜂岩镇和思南县的长林坝接壤，有长林坝、蜂岩、永和公路通过工程工程区，交通条件较好。二、自然条件XX
10、县地处云贵高原向湘西低山丘陵过度斜坡的遵凤台地，地势北高南低，海拨2981433.7米之间，境内有大小山峰333座，统属大娄山山脉，全县地貌在各种内外营力的长期交互作用下，形成山地、丘陵、坝地、槽地、河谷等交错并存的地貌形态特征。XX村供水工程工程区植被覆盖率较好，地形起伏较大，属中低山区。工程区属中亚热带湿润季风气候，具有四季清楚，气候温润，冬无严寒，夏无酷暑，日照充足，热量丰富，无霜期长的气候特点。据贵州省XX县水资源调查、评价及水利化区划报告统计，工程区多年平均气温15.2,极端最高气温37.8C,极端最低气温-7.4,多年平均相对湿度82%,多年平均降雨量IlOOmm,年平均无霜期22
11、7天以上，年日照数达1239小时。工程区的自然条件适合多种农作物及经济作物生长。三、区域地质工程区为丘陵地形，由于受蜂王河的深切，该镇地形起伏较大，出露岩层主要为二迭系下统梁山组，岩性为白黑色、褐黑及土黄色泥页岩、燧石岩以及砂白色中至厚层石砂岩，建筑砂石材料可就地开采。四、水资源状况工程区有蜂王河流经过，该河流属乌江二级支流，发源于峰岩区尖山村，自西东流经蜂岩、与祝家洞河聚集后辗转XX、星竹、官塘河，最后经思南注入乌江。河流迳流系数0.47,迳流深533毫米，多年平均年迳流量为1.157亿立方米。该河两岸多河床阶地，耕地集中、河床平缓、平均坡降4.59%,枯期流量0.826m3s,其水质较好。
12、近年来，由于畜牧业的开展，在潭子口上游一带养殖鸭、羊的增多，致使水质受到污染，浊度变大。第二节社会经济XX县辖5乡9镇，69个村民委员会，17个社区，2005年末总人口419123人，其中少数民族53853人，农业人口386064人，人口自然增长率12%。总耕地面积2651公顷，其中水田14525公顷，旱地11992公顷，旱涝保收面积11992公顷。森林覆盖率42%。2005年地方生产总值118204万元，财政总收入7029万元，农民人均纯收入2016元，经济增长率为9.3%o隶属于XX乡的XX村，辖9个大组，18个小组，现有1518户6438人，总耕地面积5706亩，其中：田3359亩，土2
13、347亩。区内有中小学各一座，其中中学生1189人，小学生823人。经济支柱产业主要以种植业、畜牧养殖业为主，以烤烟为辅。见附表1。第三节农村饮水平安存在的主要问题XX村人饮工程始建于2000年，国家投入58.51万元资金对水源工程、输水管道工程、高位水池工程、配水管网工程进行了新建。这几年以来，该供水工程依赖的水源是中华山泉水，由于受气候及水源水位变化的影响，其水源的出露流量逐年减小，而城镇化建设逐渐加快，其饮用水的供需矛盾日趋突出。概括起来，饮水主要存在着以下问题：1、现用的取水水源一中华山水源水量缺乏，供需矛盾十分突出。2、现用水源没有通过净化处理，水质不达标，需作处理。3、现有的供水规
14、模较小，不能满足工程区用水需求，需改建。第四节解决农村饮水平安的有利条件我县通过“十五”期间“渴望工程”和“农村人饮解困工程”的实施，积累了一些珍贵的经验，这对实施农村饮水平安工程，主要有以下有利条件：一、技术力量方面我县对小型水利水电工程设计具有丙级设计资质，拥有水工、水文、地质、测量、给排水等专业工程师9人，承当过各种水利工程设计、施工及管理工作，并取得了一定的成绩。二、农村人饮工程经验1、在工程建设方面成立工程建设领导小组，以工程管理为主线、以建设“德政为民”的精品工程为目标，切实抓好各个环节，把住各道关口，不断提高人饮工程质量。一是抓好工程实施方案的审批工作。对各地上报的人饮规划，组织
15、技术力量，逐村、逐处进行技术审查批复，对不符合技术要求、不合实际的实施方案进行重新规划；二是严格选择施工队伍。选派有经验的技术人员，对农民进行现场技术指导和培训。根据水窖、水池、等工程的实际情况，在实行工程法人责任制的前提下，科学选择有经脸、有资质的专业施工队伍；三是把好材料设备质量关。实行材料统一调供，采取各种措施防止劣质、不合格的材料设备进入农村人饮工程；四是强化工程质量监督。所有的工程，都要严格按照批准的设计方案进行施工，要明确责任人，都实行工程质量终身责任制，确保施工质量；五是严把工程验收关。工程完成后，严格按照农村人畜饮水工程建设管理方法，坚持标准，严格执行，认真组织进行逐项验收，决
16、不允许不合格工程投入运行。2、运行管理一是改革管理体制，明晰工程所有权，建立用水户参与的自主管理体制，对一家一户的水池、水窖、旱井等微型供水工程，实行农户自建、自有、自管、自用体制；联户建设的小规模集中供水工程，在受益农户民主协商的根底上，组建用水管理组织，进行企业化管理。二是建立良性运行机制。小型农村饮水工程由受益农户组建的用水合作组织自己经营管理，也可通过承包、租赁等形式委托给有经验的“能人”管理。较大的集中供水工程，实行有偿供水，使饮水工程真正走上良性循环的轨道。三是实行以水养水。除农户自用的水窖、水池外，所有饮水工程，都实行有偿供水，合理收费。四是加强对水源和水质的保护。划定保护范围，
17、作好防护标示，建立水质检测制度，对水质进行定期化脸，研究提高水质的方法。三、经济条件XX属贫困山区农业县，主要以种植水稻、玉米为主，以油菜、烤烟、茶叶等经济作物为辅，2005年地方生产总值118204万元，财政总收入7029万元，农民人均纯收入1987元。通过“十五”期间农村人饮工程的实施，农民具备一定的资金筹措能力，积极性也较高，但县匹配资金存在困难。第二章第一批解决农村饮水平安工程实施方案第一节编制依据一、国家发改委、水利部有关文件，关于农村饮水平安预算内专项资金投资方案的通知等。二、国家发改委、水利部、卫生部关于进一步做好饮水平安工程建设工作的通知发改农经2005920号。三、省发改委、
18、省水利厅对可研报告的批文的主要内容。四、贵州省农村饮水平安工程建设管理方法。五、贵州省农村饮水平安工程实施方案报告编写提纲。第二节任务及规模XX村饮水平安工程解决农村饮水平安问题5773人，各类饮水平安问题人数见下表：农村饮水平安工程实施方案解决饮水不平安人数汇总表地县名称解决饮水不平安人数（人）合计饮水水质不达标其他饮水平安问题叙超标碑超标苦咸水饮用未经处理的IV类水及超IV类地表水饮用细菌超标严重，未经处理的地表水饮用污染严重，未经处理的地下水其它饮水水质超标问题水量不达标用水方便程度不达标水源保证率不达标2007度第一批实施方案35002273XX村农村饮水平安工程57733500277
19、3第三节建设标准一、根据水利部、卫生部关于印发农村饮水平安卫生评价指标体系的通知水农2004547号文的要求：1、水源水质符合地表水环境质量标准GB3838和生活饮用水水源水质标准CJ3020的要求；2、供水水质到达国家生活饮用水卫生标准GB5749；3、自来水入户，人均生活用水量到达80L/人.d;4、水源供水保证率达95%以上。二、工程的供水规模、供水量、水厂设计、施工与验收、运行管理等严格按照村镇供水工程技术标准SL3102004执行。第四节总体设计一、设计采用的主要技术标准、标准村镇供水工程技术标准SL310-2004；给排水设计手册第三册城镇给水；建筑给水排水设计标准GBJ15199
20、7年版水利水电工程施工测量标准SL52-93；水利水电工程施工组织设计标准9SDJ338-89；水工建筑物岩石根底开挖工程施工技术标准SL47-94；埋地硬聚氯乙烯给水管道工程技术规程CECS17-2000Jo二、总体设计XX村饮水平安工程涉及不平安人口5773人，其中水量不达标3500人,水源保证率不达标2273人。针对该村存在在的平安饮水问题情况，XX县水务局的业务技术人员、XX乡政府、XX乡水利工作站，经屡次踏勘，进行了多方案比拟：方案一：水源为坝溪属蜂岩镇地界泉水，水源枯期流量9L/S,工程类型为重力自流引水，引水距离5.7km。该方案水源水质、水量较好，不需要作处理即可饮用，运行管理
21、费用低，但由于该水源涉及80多亩的农田灌溉，经XX县水务局、XX乡政府和蜂岩镇政府多方协调未果。方案二：水源为祝家洞地下水，该水源紧靠祝家洞洞口，按照XX乡政府的意见，希望能取用此水源，采用电提到祝家洞山顶，然后依靠重力输水到XX后山上，经水处理后向用户供水，后经业务技术人员走访当地老百姓和水源论证，该水源为祝家洞渗漏水，水源保证率不高。方案三：水源为祝家洞河水，该洞长2.1km,水质较好，只是在洪水季节，水的浑浊度较高。经贵州省环境监测中心检测，检测综合结果为符合生活饮用水卫生标准GB5479-2006要求，但细菌总数和大肠杆群超标。此方案有两种工程措施：一是直接从筑家洞引水至XX桥，然后采
22、取电提方式，把水抽至水厂，此方案运行管理方便。经实测，水源至集水井的相对高差只有3.1m,至XX桥栏杆顶只有1.6m,压力水头小，过水性能不好，管道容易淤积，且输水管都沿小溪沟敷设，集水池的位置低于洪水位，此方案不可靠；二是在祝家洞修建提水站，抽水至祝家洞617.97高程处，修建一高位水池，然后采取重力输水至XX后山水厂597.37高程的工程措施。综上所述，选择从祝家洞河水作为本工程的取水水源，采用提水与重力输水相结合的联合取水方案-一本设计推荐的取水方案。推荐方案水源水质检测见附表“检测报告”。从黔水质检遵义2207032号检测报告可知，通过简单的沉沉淀、过滤、消毒即可饮用。三、工程建设的组
23、成XX村农村饮水平安工程建设内容及规模为：1、集水井15m31口；2、泵房一栋30.24m3、30kv高压线70m；4、变压器30KVA/1台；5、机电设备两套，装机44kw2台/1站。6、高位水池300r1131座；7、PE输水管道2.6km;8、水厂管理房103.7f112包括值班室、库房、投药消毒间、卫生间9、一体化水处理设备一套包括沉淀、过滤、投药、消毒；10、清水池150m31座；11、围墙29Onl,高2.6m;12、厂区排水沟长400m,断面bh=40cmX40cm;13、供水主管2.623km,供水管网总长3.396km；14、进厂公路220m。本方案实施后，新增供水735m3
24、d,解决XX村5773人的饮水平安问题。第三章工程设计第一节指导思想工程设计总的指导思想是：遵重标准，充分利用水源，坚持工程措施与工程效益相结合，根据工程的实际情况以及工程现状，合理选择工程方案，提高水质，通过工程措施杜绝水源性疾病的发生，并客观公正地为建设单位提供行之有效的投资依据。第二节需水预测根据村镇供水工程技术标准SL3102004的要求，按照解决农村饮水平安问题工程与当地乡镇总体规划相协调的原那么，因地制宜，以近期为主，近期、远期相结合，设计年限为15年。依据XX乡人民政府和XX村提供的关于本工程的根本资料及设计单位实地调查统计，设计用水户现状如下：一人畜现状工程区现有饮水1281户
25、5773人，大牲畜猪、牛1869头，其具体的分布情况如下：1、街道常住居民3985人。2、村民1国土所至肖家湾930人。2XX村委会至黄腊岩543人。3XX桥至二百亩315人。村民合计为：1788人。3、学生1XX中学1189人，其中：寄宿制学生851人。2XX小学823人。学生合计2012人。4、大牲畜猪、牛共计1869头，其中：猪1030头，牛439头。二乡镇企业现状据调查，工程区现有企业主要以餐厅效劳业为主，共有餐厅4家，无其它企业。三公共建筑现状XX村工程区内，现有公共建筑包括：中小学各一座，XX乡政府、卫生院、村委会、土管所、林业站、派出所、粮站、财政所、计生指导站、水利站、农技站等
26、13家。四设计人口计算本工程的设计年限为15年，建设期一年，按人口自然增长率为12%)计算，第2022年年末工程区饮水人口数按下式计算：P=P0U+i)n+Pl其中：P设计用水人口总数人Po现状人口总数人i人口自然增长率匚12%。n设计年限15Pi设计年内人口的机械增长总数，以设计年内人口的4%确定。设计供水人口、牲畜计算汇总表序号名称单位现有人口机械增长人口设计人口数量I设计饮水人口人5773?171RA(79RA)1街道居民人39851S949952村民人17887?2913寄宿制学生人851R51XX中学师生人851R51二牲畜14691469(1)猪头10301030(2)牛头4394
27、39五大牲畜开展情况据统计工程区现有猪、牛等牲畜数量为1469头，根据工程区的自然状况及XX乡2015年远景规划，预测工程区未来15年的经济开展主要是种植业，而庭院式畜牧养殖将处于稳定态势，故设计大牲畜数量仍以现有统计数量计算。六企业开展根据工程区的目前状况，预测工程区未来15年内需建澡塘一座在进行供需水量计算时以机械增长人口进入计算，故不单独列项进行预测。七根据对拟供水范围内的村民的生活习惯与用水状况的了解，结合XX乡2015年远景规划目标及经济开展状况，并根据村镇供水工程技术标准SL310-2004、建筑给排水设计标准GBJ15及水利部、卫生部农村用水平安卫生评价指标体系要求，确定本工程的
28、用水定额如下：1、用水定额街道常住居民生活用水定额：80L/人.d;村民生活用水定额：75L/人.d;寄宿制学生用水定额：30L/人.d;小学生用水定额：15L/人.d;(5)大牲畜用水定额：综合取30L/人.d。2、其它用水标准乡镇企业用水量以最高日生活用水量的5%计；(2)公共建筑用水量以最高日生活用水量的5%计；(3)未预见及管网漏损水量以高日生活用水量、大牲畜用水量、乡镇工业用水量、公共建筑用水量之和的5%计；(4)水厂自用水量以最高日生活用水量、大牲畜用水量、乡镇工业用水量、公共建筑用水量之和的5%计；(5)XX村经济条件较差、规模小，消防用水、浇洒道路和绿地用水不作考虑；(6)给水
29、普及率按100%计。八最高日需水量预测见下表XX村农村饮水平安工程日最高需水预测表工程单位用水定额现状用水量(m3d)2022年用水量(m3d)一、生活用水490.7597.6居民生活用水人80L/人d3985318.84925394村民生活用水人75L/人d1788134.12210165.8寄宿制学生人30L/人d85125.585125.5小学学生人15L/人d82312.382312.3二、牲畜用水大牲畜头30L/头d146944146944三、公共建筑用水m3d最高日居民生活用水量的5%计24.530四、企业用水m3d最高日居民生活用水量的5%计24.530五、管网漏失水量和未预见水
30、量m3d最高日居民生活用水量的5%计29.235.1六、水厂自用水量m3d最高日用水量的5%计29.235.1七、日最高需水量m3d一六之和612.9771.8时变化系数2时最高用水量m3h51.164.3日变化系数1.4第三节供水水源选择通过总体设计部份对三个水源取水方案的比拟，最后确定取用祝家洞河水，采取从祝家提水至高位水池，然后依靠重力输水至一体化净水设备。祝家洞以上流域面积38kr112,根据贵州省XX县水资源调查、评价及水利化区划报告及XX县多来的水文、气象资料分析计算，该水源多年平均流量O.6611i7S,枯期流量15L/S。通过贵州省水环境监测中心对祝家洞水源水质的微生物指标、毒
31、理指标、感官性状和一般化学指标共27项检测，其中有25项符合生活饮用水卫生标准GB5479-2006要求。其余两项为细菌总数39个/ml,总大肠菌群16个/ml,按生活饮用水卫生标准(GB5479-2006J100ml不得检出，另外，在洪水季节，祝家洞水源的混浊度较高。经过以上检测及分析，只需经沉淀、过滤、消毒处理即可饮用。为了保证水源水质的恒定，根据村镇供水工程技术标准CSL3010-2004J要求，应作以下保护要求：一、祝家洞拦水坝上游100m的水域内，应严禁捕捞、网箱养鱼、放鸭、洗涤、游泳等可能污染水源的任何活动，并设置明显的范围标志和严禁事项的告示牌。二、祝家洞取水点上游100Orn内
32、的水域，不得规划建厂；不应从事放牧等有可能污染该段水域水质的活动。三、将取水点上游IoOom以外的范围河段划为水源保护区，并严格控制上游污染物排放量。第四节工程地质条件工程区出露岩层主要为二迭系下统梁山组，岩性为白黑色、褐黑及土黄色泥页岩、燧石岩以及砂白色中至厚层石砂岩，其储量丰富，工程所需的砂石料可就近开采。第五节总体布置设计XX乡XX村人饮工程，设计供水人口规模为7135人,设计饮水人口用水的综合定额为：80L/人.d,水处理厂设计水处理规模为：735m7d,时变化系数Kh=2.0,进行工程总设计，设计所限为15年。工程的总体布置，在充分听取了XX乡人民政府和XX村民委员会的意见及专业技术
33、人员的共同商讨，对供水水源、供水方式和供水技术进行了综合比拟，在保证工程平安、供水质量和供水保证率100%下的前提下，考虑到工程运行管理方便、经济合理的原那么进行各建筑物的布置，其供水方案为：提水一高位水池一投药U一体化水处理设备一清水池=消毒一配水管网。建设内容见下表：建设内容汇总表序号工程工程名称单位数量备注取水工程1弓I水渠C20m0.8m0.8m座12集水井5mX3mX1mm3153泵房及管理房m30.244高压线路ClOKVlm705变压器130KVA台16电机水泵IS50-80-250套27125双面镀锌钢管m2208高位水池m33009输水管道160PE80级聚乙饰km2.6二水
34、处理厂一体化净水器座140m3/h水表6200座1投药消毒间及库房m256.6综合管理房2m280门卫室2m30.8厕所m216.3清水池mi150围墙m290进厂道路m220输电线路m820三配水工程配水干管安装Km2.626四供水管理房2m280第六节工程设计一、取水建筑物设计本工程水源为祝家洞暗河河水，该水经过Ikm的暗河净化，从祝家洞出露，洪水期河中无漂浮物，含砂量小，水质较好，且出露点枯水期水深4.2m,河水面高程576.78m,按100年一遇2002年6月7日洪水标准设计，洪水位至580.14高程。从河左岸暗渠引水，暗渠进口底板高程576.15m,断面bh=0.8m0.8m,长20
35、m,渠墙用M75浆砌块石安砌，Mlo水泥砂浆抹面，GO腔底，Czo胫盖板，最后覆土。暗渠进水口设拦污栅及闸门，以便后续管理。集水池15m开挖至硬根底后，池底用Go及防渗厚10cm,墙身M.S浆砌块石，然后用水泥砂浆抹面。盖板采用C25及板封闭。二、泵站设计泵站的位置根据取水口的地形、地质、防洪、电力、交通、施工、管理的供水系统的布局、清水池的位置来确定，机组的选型根据流量的变化、水位变化、水压要求、以及水泵的流量-扬程曲线来确定。根据当地的地形和实测数据，集水池底板高程为576.OOrn,高位水池顶板高程621.07m,水泵吸水高15m,水泵日工作时间按12h计，依据公式:Q=WT=771.8
36、/12=64.3m3/h式中：Q泵站设计流量，m3h;W一最高日用水量，m3;T一日工作时间，根据清水池的设计调节能力确定，ho钢管的糙率n取0.013,各水力计算见下表：祝家洞泵站水力计算成果表序口工程名称管长流量管道内径管道流速沿程水损局部水损总水头损失几何扬程吸水高及管长mm3hmmm/smmmmm1设计流量61.32吸水管钢管15010.10.10.24(10)3上水管钢管1001.794.70.55.21204输水管道PE80级30.61360.66.80.687.550.4742600合计12.966.3一体化净水设备的水头损失取3m,那么泵站设计的根本参数为：1、净场扬程：Hf6
37、20.55-557.5=63.05mo2、设计扬程：H=H112.9+3=78.953、设计流量：61.3m7ho4、选用四川省自贡市望江水泵厂水泵两台，型号：IS80-50-250离心泵，轴功率为17.3Kw,配电功率为22KW,电动机型为Y180-22KW,扬程80m,效率63%,汽蚀余量2.5m,叶轮名义直径250mm,出流量50mh经过和厂家联系，可更换叶轮直径，使其到达出流量61.3n?/h要求，两台水泵工作方式为一用一备，轮换工作。根据祝家洞地形条件，为了便于机组和配电装置的布置、运行操作、搬运、安装、维修和更换以及进、出水管的布置来综合考虑管理用房和泵房的布置，管理用房和泵房联为
38、一体，面积30.2411长7.2m,宽.2m,共两间，一间为泵房，一间为管理用房。户外架设1OKV高压LGJ-50线70m,3RW-10户外式跌落开关及FS-10避雷器，SII-30KVA变压器一台。泵房内安装XJ-30KW全自动控制1台，接线均采用交联聚乙稀电缆，YZ-3X16绝缘铜芯线200m,其它照明等采用塑料绝缘导线。为了使运行管理方便，安装信号传感器一套，以到达水泵全自动运行的目的。室内导线穿管PVC暗敷设于地下，所有电气设备的金属外壳及支架均作接地保护。详见电气安装图。三、输配水设计1、输水设计调节池和清水池之间地形变化较大，中途穿越蜂王河及祝家洞溪沟，管网定线力求最短距离敷设，起
39、伏小、石方工程量小、少穿越河流的原那么布置。首段在祝家洞拦河坝0+028处跨河，管线经过坝顶，采用C10舲包管；中段在1+328桩号处穿过蜂王河，在枯水期可以逐段施工，采用ClO块石舲包管，以到达抗浮抗冲能力。在0+480处及1+167处设置排气阀，低处1+151桩号处设置排沙阀。管沟穿越田土开挖深度不小于0.8cm,穿越荒山开挖深度不小于0.6cm;穿越的田土坎用M5浆砌块石恢复，在地形变化大的高处和最低处采用M5浆砌石镇墩，管道敷设完工后，用土料回填。高位水池底至清水池的相对高差20.4m,管线长2.6km,管道过水流量8.5Ls,管材选用PE80级聚乙烯塑料管。输水管管径按下式确定V按O
40、6ms计算：D=4QV=14*8.5/3.14*0.6=0.134m根据村镇供水工程技术标准SL310-2004塑料管设计内水压力为最大工作压力1.5倍的规定，最不利点的最大工作压力为0.63Mpa,确定管道内径为Q134,外径160mm,管道设计内水压力采用IMPa。其管道水头损失计算如下：单位管长水头损失：i=0.000915Q177VD4774沿程水头损失：Hf=iL局部水头损失按沿程水头损失的10%计。其总水头损失为7.5m,见祝家洞泵站水力计算成果表。2、配水管网设计XX村供水区从南至北呈一字型，配水管网根据总平面布局和供水要求采用枝状网沿道路路边布置，管道应埋设在原状土层上，管道
41、周围200mm范围内应用细土回填，管顶覆土厚度不小于O.7m。管道安装按照给排水安装工程有关规程标准要求，沟底必须平整。过公路段，在回填时，首先用松软的沙土回填夯实，然后用土石方回填，最后用硅浇筑，其承载力必须满足过车要求。供水区地形比拟平坦，高差小，控制点为XX中学详见配水管网平面布置示意图Joo供水管按最高日最高时用水量设计，时变化系数为2.0,供水量为17.1LSo管径采用经济流速确定管径，并采用谢才公式进行校核，其水力计算公式如下：1比流量：式中：qs比流量，LS.m;Q管网总用水量，L/S;q大用户户用水量总和，L/S;L干管总长度，m：2节点流量：qs=0.5qz3沿线流量：ql=qsL5管径确定取经济流速V=0.61.2ms确定试算管径，其计算公式：D=4QV其结果用Q=WCRJ”进行校核。6管道水头损失计算局部水头损失按沿程水头损失的10%计，PE管沿程水头损失计算公式：hF.000915LQ177Vd4774Q管段流量，m3S;D管道内径，m;详见沿线流量计算表，节点流量、水压标高和自由水压计算表及干管水力计算表。
