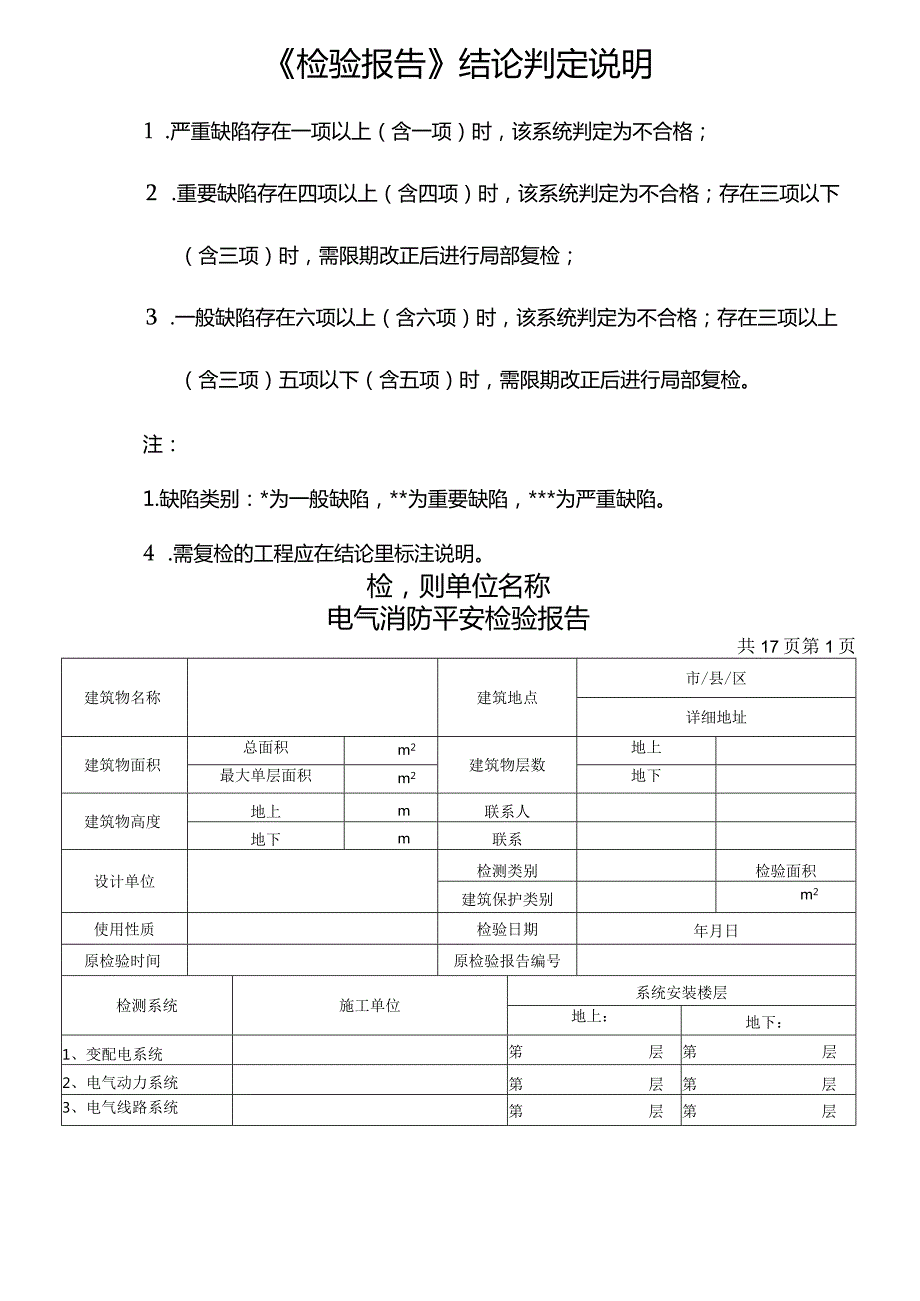

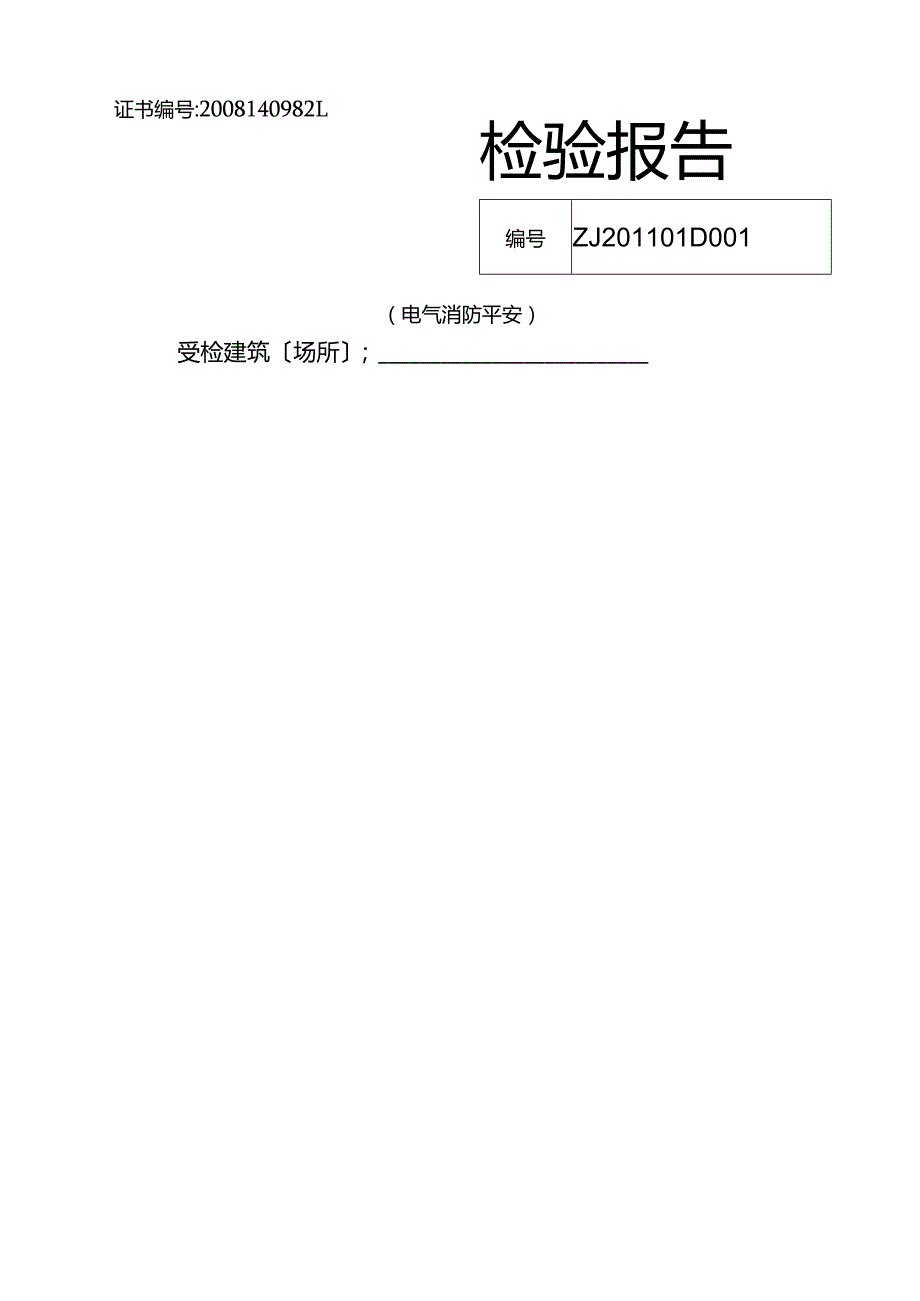

1、证书编号:2008140982L检验报告编号ZJ201101D001（电气消防平安）受检建筑场所;委托单位：检测日期:检测单位名称检验报告结论判定说明1 .严重缺陷存在一项以上（含一项）时，该系统判定为不合格；2 .重要缺陷存在四项以上（含四项）时，该系统判定为不合格；存在三项以下（含三项）时，需限期改正后进行局部复检；3 .一般缺陷存在六项以上（含六项）时，该系统判定为不合格；存在三项以上（含三项）五项以下（含五项）时，需限期改正后进行局部复检。注：1.缺陷类别：*为一般缺陷，*为重要缺陷，*为严重缺陷。4 .需复检的工程应在结论里标注说明。检，则单位名称电气消防平安检验报告共17页第1页建
2、筑物名称建筑地点市/县/区详细地址建筑物面积总面积m2建筑物层数地上最大单层面积m2地下建筑物高度地上m联系人地下m联系设计单位检测类别检验面积建筑保护类别m2使用性质检验日期年月日原检验时间原检验报告编号检测系统施工单位系统安装楼层地上：地下：1、变配电系统笫层第层2、电气动力系统第层第层3、电气线路系统第层第层4、电气照明系统第层第层5、电气接地系统第层第层检测结论受贵单位委托，我公司于年月日依据国家有关标准要求，对该建筑（场所）的消防设施进行了测试，结论如下：（对各受检系统分别判定为“合格”或“不合格”）检测专用盖章年月日检测人员：打字员：备注本报告的综合结论为“合格”或“不合格”（有一
3、个系统不合格，那么该受检建筑（场所）的电气消防平安判定为不合格）。检测结论栏不够用，可增加检测结论专页。主检：检测单位名称电气消防平安检验依据及检测设备共17页第2页检测依据建筑电气工程施工质量验收标准(GB50303-2002)供配电系统设计标准(GB50052-2009)电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收标准(GB50148-2010)电气装置安装工程爆炸和火灾危险环境电气装置施工及验收标准(GB50257-1996)民用建筑电气设计标准(JGJ16-2008)低压配电设计标准(GB50054-1995)建筑照明设计标准标准(GB50034-2004)通用用电设备配电
4、设计标准(GB50055-1993)北京市电气防火检测技术标准(DB11/065-2010)电力工程电缆设计标准(GB50217-2007)高层民用建筑设计防火标准(GB50045-95)(2005年版)建筑设计防火标准(GB50016-2006)电气装置安装工程接地装置施工及验收标准(GB50169-2006)检测设备检测单位名称电气消防平安检验存在问题说明此页无正文主要电气设施、材料系统产品名称型号设备规格生产厂家数量备注变配电系统电气动力系统电气线路系统电气照明系统接地系统用电容量KW装机容量KW、电压_V、负荷电流A、COS序号检测工程标准要求缺陷类别设备地址(区域)检测结果结论1变配
5、电室(1)通风窗，应采用非燃烧材料*(2)变压器室、配电室、电容器室等应设防止雨、雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施*(3)变压器室、电容器室、配电室、控制室内，不应有与其无关的管道和线路通过*(4)带电设备旁不应存放可燃物*(5)高压开关柜6台以上，不可与低压配电屏设在同一房间*(6)室内孔洞用防火材料封堵*2室温变配电室W45C*电容器室40C*蓄电池室W40C*3电气设备(1)设备无渗油、绝缘套管无裂痕、污秽*(2)熔体不得削小、合股使用*(3)严禁用金属线代替熔丝*(4)电气的衔铁吸合无异常声响*(5)电器端子引线绝缘体无烧伤、熔化*(6)电器触头无异声、过热、打火
6、灭弧罩完全整齐*4接线端子温升(1)主要用电设备应满负荷投入运行*(2)裸铜W60K*环境温度实测温度(3)裸黄铜W65K裸镀锡W65K*环境温度实测温度(4)铜镀银(银)70K*环境温度实测温度5照明配电箱(板)(1)箱旁不得堆放杂物*(2)刀闸、开关触头无严重烧蚀*(3)箱内不同电压有明显标志*(4)不能用可燃材料制作*(5)线路引出金属面板应装保护套*(6)应设置零线和PE线*(7)不应直接安装在低于B级材料上*序号检测工程标准要求缺陷类别设备地址(区域)检测结果结论6低压电气(1)在室外时，有防雨、防雪等措施*(2)短路保护器有足够的灭弧间距*(3)绝缘电阻R20.5M。*.7配电装
7、置(1)固定式：屏前通道21.5m屏后通道21.Om*(2)抽屉式：屏前通道21.8m屏后通道21.Om*8母线色标(1)直流均衡母线及中性线：不接地为紫、接地为紫带黑色条纹*(2)三相交流母线：A(Li)-黄、B(L2)一绿、C(La)一红*(3)直流母线：正一赭、负一兰*9中性线电流(1)25%*(2)任意一项Wh*10电能质量(用电设备端子处电压偏差)(1)电动机：5乳。*照明：+5%-10%Ue*其他：+5%Ue*11自备电源控制室(1)不应有无关的油、水管通过*(2自备发电，各相不超额定值，相电流差V20%L*(3)应急电源与正常电源间必须采取防止并列运行措施*(4)发电机电源相序必
8、须与原电源相序一致*(5)发电机功率大于消防设施功率总和*12消防配电消防及其他防灾用电设备宜自成体系*13配电室裸导体距地面高度(1)屏前为2.5m,护网高2.2m*(2)屏后为2.3m,护网高1.为*序号检测工程标准要求缺陷类别设备地址(区域)检测结果结论14电器灭弧室(1)绝缘衬件应完好*(2)灭弧栅应完好*(3)灭弧触头各相分闸应一致*15变配电室接地干线敷设1、变压器室、上下压开关室的接地干线应有不少于2处与接地装置引出干线连接。接地线在穿越墙壁、楼板和地坪处应加套钢管或其它巩固的保护套管，钢套管应与接地线做电气连通。*2、便于检查、敷设位置不阻碍设备的拆卸与检修；*3、当沿建筑物墙
9、面水平敷设时，距地面高度250-300mm;与建筑物墙壁间距10-15mm；*4、当接电线跨越建筑物变形缝时，设补偿装置；*5、接地线外表沿长度方向每段为15-100mm分别涂以黄色和绿色相间的条纹*6、接地电阻W4Q*7、接地线材质*检测单位名称电气消防平安检验报告附页共17页第8页电气动力系统序号检测工程标准要求缺陷类别设备地址(区域)检测结果结论1电动机(1)滑动轴承盖部外表温度V8c*(2)滚动轴承盖部外表温度V90C*2电气设备金属外壳应保护接地Rl*(5)电力电缆不应和液管、气管同沟敷设*3电缆沟与竖井(1)应防水、排水*(2)电缆沟盖为难燃盖板，重量V50kg*(3)竖井有接地干
10、线和接地端子*(4)竖井无无关管道等通过*4导线连接(1)室外采用铝过度板，铜端应搪锡*(2)2.5伽2以下多股铜线应拧紧搪锡或压接*(3)每个接线端子不超过二根导线*(4)各接线端子火花放电探测*5电线敷设(1)穿线管口应用防火材料封堵*(2)低压线路敷设宜采用导管和线槽布线*(3)线路不应受潮、浸水*(4)线路不得在热力管外表敷设*6线路与管道间距(1)蒸气管平行(导线在上方)lm(导线在下方)20.5m*(2)蒸气管交叉20.3m*(3)暖、热水管平行(导线在上方)20.3In(结线在下方)20.2m*(4)暖、热水管交叉20.Im*(5)裸导体与热力管道间距21.5m(并敷设在上方)*
11、检测单位名称电气消防平安检验报告附页共17页第10页电气线路系统序号检测工程标准要求缺陷类别设备地址(区域)检测结果结论7线路要求(1)线路易受机械损伤部位应加保护*(2)绝缘体不应有碳化、变脆、变硬、变色及熔化*(3)敷设在易受振动处应采取防振措施*(4)线路大于2个弯头，设过渡接线盒*(5)导线穿钢管、管口应有保护套*(6)导线接头应设在接线盒(箱)内*(7)选型应符合敷设方式、环境条件、工作电压要求*(8)竖井内布线时，不得和电梯井、管道井共用同一竖井*8顶棚布线(1)建筑物顶棚内应穿管布线*(2)顶棚内有可燃物时，应穿金属管保护*(3)由接线盒引向器具的绝缘导线，应有保护管，导线不应有
12、裸露局部*9明敷布线(1)垂直敷距地面低于1.8m局部，应穿管保护*(2)水平直敷距地面低于2.5m时，应穿管保护*(3)护套线直敷布线，应采用线卡固定，固定点间距WO.3m*10导线与建筑物间距(D导线与建筑物垂直距离310KV3.OmTT*2接地端子连接接触紧密、导电可靠*3接地电阻(1)保护接地RWloQ*(2)重复接地RWlOC*(3)工作接地RW4C*(4)主泵房、辅机房RWloC*(5)避雷系统RWloQ*(6)联合接地RWl。*4低压电气接地线(1)明设裸导体：铜S4mrn铝S6m*(2)绝缘导线：铜Sl.5mm2铝S2.5mm2*(3)电缆、多芯导线：铜SInun2铝SNL5伽
13、2*5携带式设备接地线(1)电力设备，裸铜软导绞线S225m多芯软铜线SeL5mm2*(2)严禁利用其他用电设备的N线接地*6电气设备接地(1)外露可导电局部，必须接至同一接地体*(2)装置外可导电局部，严禁作PEN线*(3)保护接地干线应不少于两根导体在不同点接地*(4)工作零线与保护零线必须分开*(5)凡应保护接地的设备，必须用单独接地线与接地体相连*(6)TN-C系统中，PEN线严禁接入开关设备*(7)成排配电装置两端均应与接地线相连*(8)金属制桥架系统，应有可靠的电气连接相连*检测单位名称电气消防平安检验报告附页共17页第16页电气接地系统序号检测工程标准要求缺陷类别设备地址(区域)
14、检测结果结论7柜、屏、台、箱、盘的门、门框、接地柜、屏、台、箱、盘的金属框架及根底型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门、门框的接地端子间应用裸编织的铜线连接，且有标识。*8柜、屏、台、箱、盘馈线及二次线绝缘保护电阻柜、屏、台、箱、盘线路的线间和线对地间绝缘电阻值、馈电线路间必须大于0.5MC,二次回路必须大于1MQ。*9裸母线、封闭母线、插接母线、支架接地绝缘子的底座套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)或接零(PEN)可靠，不应作为接地(PE)或接零(PEN)的接续导体。*10金属桥架及支架的接地金属电缆桥架及其支架和引出，引入的金属套管必须
15、接地(PE)或接零(PEN)可靠，且必须符合以下规定：1、金属电缆桥架及其支架全长不应少于2处与接地(PE)或接零(PEN)与干线相连接；2、非镀锌电缆桥架间连接板的两端跨接铜线、接地线，接地线最小允许截面积不小于4mm2；3、镀锌电缆桥架间连接的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。*检测单位名称电气消防平安检验报告附页共17页第17页电气接地系统序号检测工程标准要求缺陷类别设备地址(区域)检测结果结论11N与PEN线(1)气体放电灯回路，中性线截面2相线截面*(2)单芯线PEN线干线、铜材21Omm2、铝材H16mm2*(3)多芯PEN线、截面2411
16、M*(4)调光线路N线、PEN线2相线截面*(5)电气设备与灯具的专用N线与PEN线，应单独与接地干线(网)相连*12N、PE线(1)S16mm2PE=S1616PE=S2*(2)严禁隔离或断开PE线*(3)N线上严禁安装单独操作的单级开关电器*(4)不得使用蛇皮管，保温管等作N、PE线*(5)PE线干线应不少于两根导体在不同点与接地相连*(6)低压电力网中，严禁利用大地作相线与N线*(7)电气线路中的N线不得作为PE线用*(8)每个电气装置的接地应以单独的接地线与接地干线相连接*(9)不得在一个接地线中串联需要接地的电气装置*注意事项1、本报告无主检、审核人、批准人签字无效。2、本报告未加盖本单位检测专用章无效。3、本报告复印件无效。4、本报告涂改无效。5、被检单位对本报告有异议的，应于收到报告之日起十五天内向检测单位提出，逾期不予受理。地址：邮政编码：电话：传真:
