厂站自动化系统与DGR2300系列保护测控装置说明书V.docx

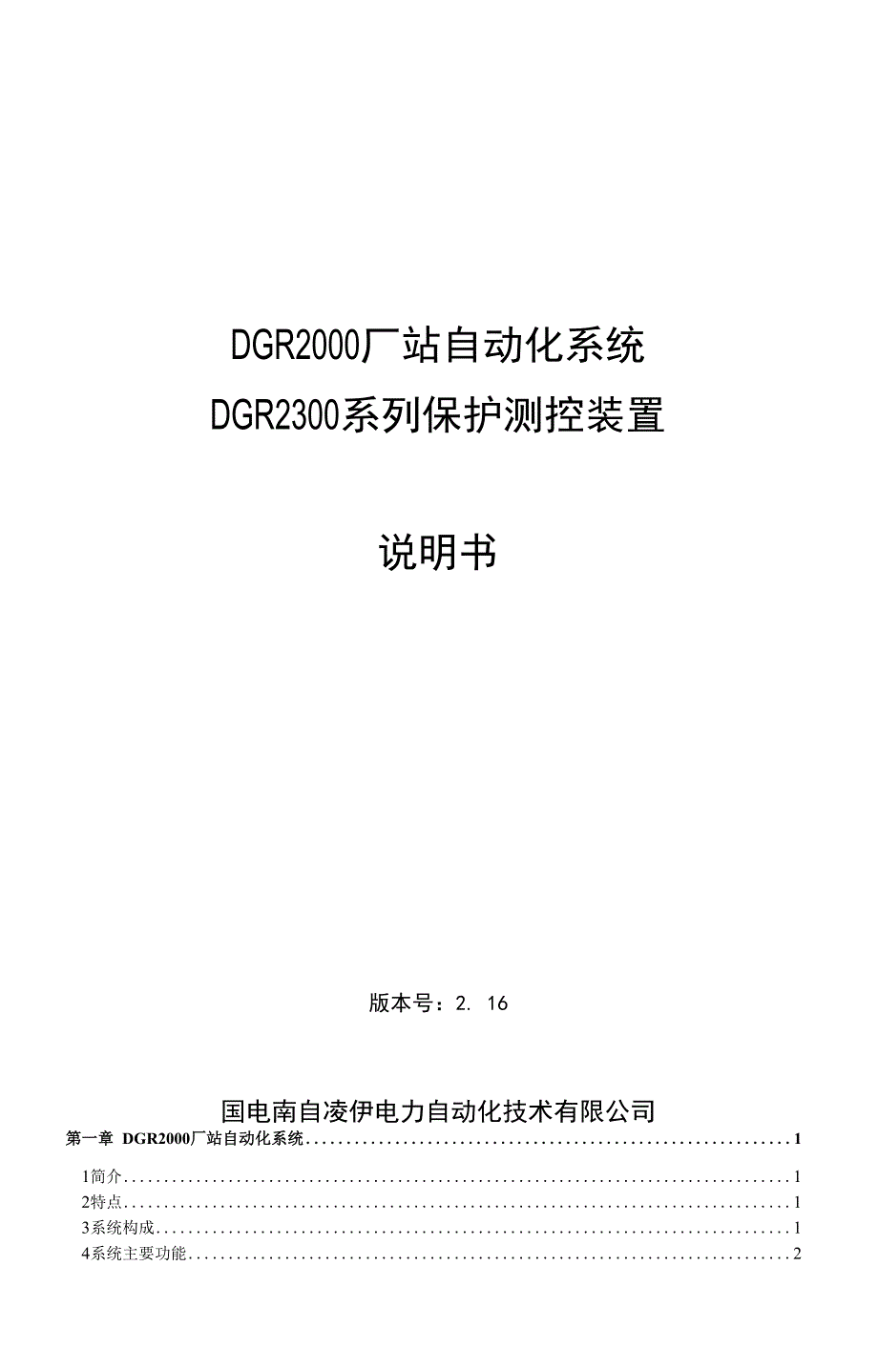

1、DGR2000厂站自动化系统DGR2300系列保护测控装置说明书版本号：2. 16国电南自凌伊电力自动化技术有限公司第一章 DGR2000厂站自动化系统11简介12特点13系统构成14系统主要功能25上位机监控功能3第二章DGR系列保护测控装置概述71简介72特点73技术指标74主要功能8第三章DGR2301线路保护测控装置111主要功能112保护功能113定值参数一览表164保护定值整定说明19第四章DGR2311电容器保护测控装置251主要功能252保护功能253定值参数一览表274保护定值整定说明28第五章DGR2321备自投及分段保护测控装置331主要功能332保护功能333定值参数一

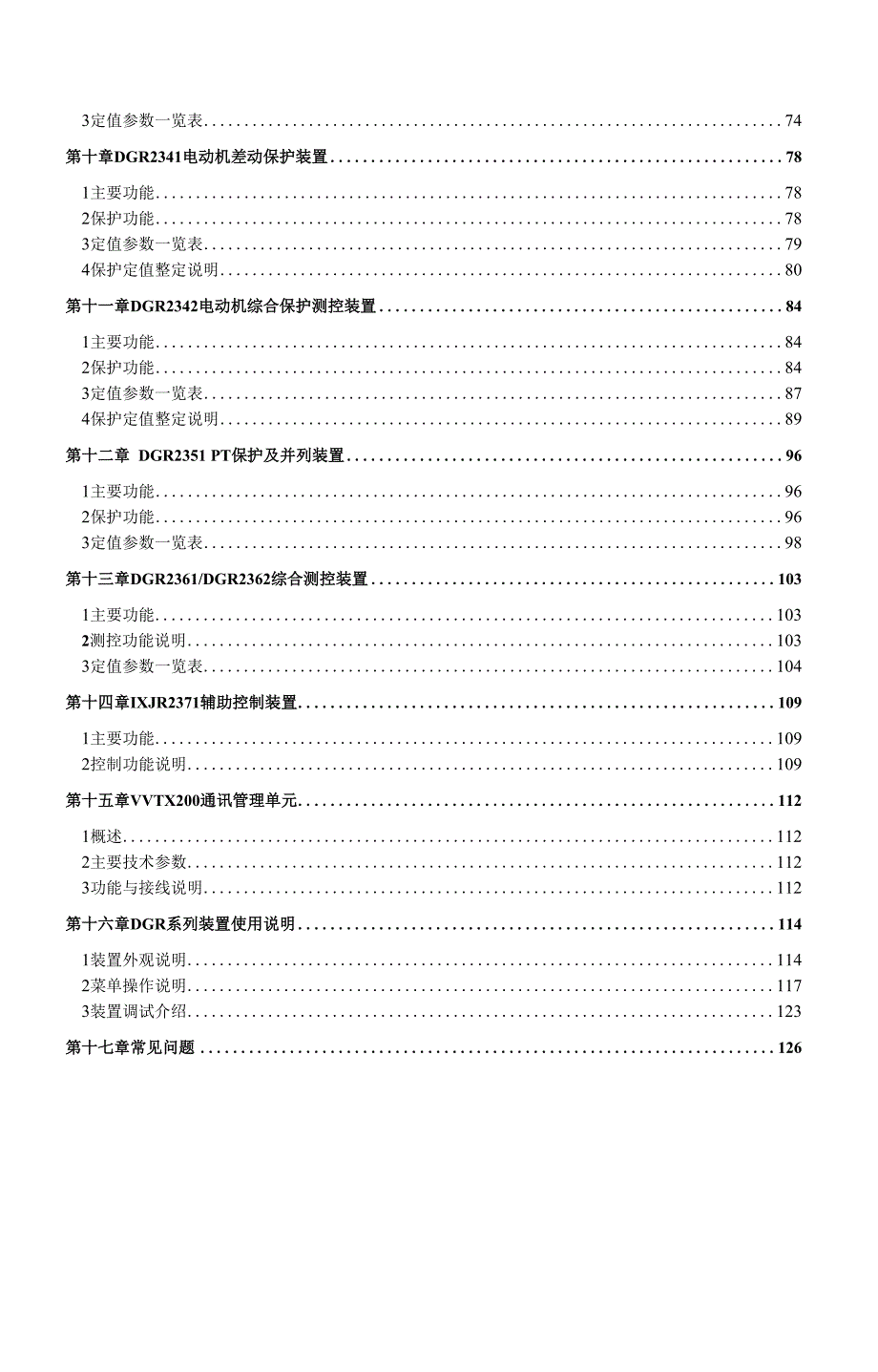

2、览表364保护定值整定说明37第六章DGR2331变压器主保护装置421主要功能422保护功能423定值参数一览表464显示数据一表46第七章DGR2332变压器后备保护测控装置521主要功能522保护功能523定值参数一览表554保护定值整定说明57第八章DGR2334低压变压器保护测控装置631主要功能632保护功能633定值参数一览表654保护定值整定说明66第九章 DGR2336电抗器保护测控装置711主要功能712保护功能713定值参数一览表74第十章DGR2341电动机差动保护装置781主要功能782保护功能783定值参数一览表794保护定值整定说明80第十一章DGR2342电动机

3、综合保护测控装置841主要功能842保护功能843定值参数一览表874保护定值整定说明89第十二章 DGR2351 PT保护及并列装置961主要功能962保护功能963定值参数一览表98第十三章DGR2361/DGR2362综合测控装置1031主要功能1032测控功能说明1033定值参数一览表104第十四章IXJR2371辅助控制装置1091主要功能1092控制功能说明109第十五章VVTX200通讯管理单元1121概述1122主要技术参数1123功能与接线说明112第十六章DGR系列装置使用说明1141装置外观说明1142菜单操作说明1173装置调试介绍123第十七章常见问题126DGR20

4、00厂站自动化系统第一章DGR2000厂站自动化系统DGR2000厂站自动化系统是在多年实践应用和运行经验的基础上，研制推出的新一代厂站自动 化系统。DGR2000厂站自动化系统广泛吸取了国内外厂站自动化系统现行的先进技术和成熟经验，提供 了适合电力、水利、石油、化等行业110KV及以卜电压等级发电厂及变电站自动化系统的完整 解决方案。2特点 完整的厂站自动化解决方案，系统结构清晰、组成灵活、扩展方便。 面向厂站自动化的整体设计，融保护、测最、控制、通讯功能为一体，大大减少了用户现场的安 装和调试工作最。 采用先进的现场总线技术，支持以太网通讯，标准通讯规约，大大提高了系统的兼容性及可靠性。

5、间隔层设备采用高速处理器和高精度采样芯片、R备高可靠的电磁兼容性能。 间隔层设备可集中组屏，也可按站内一次设备分布式配置，直接安装在开关柜上，既相对独立又 节省了投资。 继电保护功能独立，不依赖于通讯网络。 友好的人机界面，全汉化菜单式操作，用户操作更方便。3系统构成系统采用分层分布式结构，分为现场单元设备层、通讯管理层、上位机监控层。3.1 现场单元设备层由各种保护测控装置和自动装置组成.包括线路保护测控装置、电容器保护测控装置、备自投 及分段保护测控装置、变压器主保护装置、变压器后备保护测控装置、低压变压器保护测控装置、 电动机差动保护装置、电动机综合保护测控装置、PT保护及并列装置等，集

6、保护、测出 控制功能 为一体。3.2 通讯管理层由通讯管理单元构成，通过现场总线与单元设备层联结，通过以太网与上位机监控乂联结，并 实现转发调度的功能。通讯物理介质可选用屏蔽双纹线、光纤或其他类型的通讯介质。3.3 上位机监控层由上位机监控计算机管理系统和外围设备构成，主要完成信息的收集与综合处理。上位机监控层可根据系统的规模和近要程度乂活组态，适应各种不同的硬件配置。既可配置为单机监控模式， 也可配置为双机监控模式，互为备用，并可增加操作员工作站及工程师工作站等组成相域网。4系统主要功能4.1 数据采集及处理功能完成开关吊:、模拟质、电度网等信息的采集及处理，并将处理后的信息上传。4.2 控

7、制操作功能控制各电气间隔的断路器、电动隔离刀闸的分间合闸操作，控制变压器的仃载调压。控制操作 可由站级工作站实现，也可在各间隔层测控终端通过手动操作完成。4.3 报警及事件记录功能将遥测越限、正常遥信变位、事故变位、SOE、保护信息、遥控记录、操作记录等信息集中统 一管理，分类记录并处理。4.4 历史记录功能负责定期地将处理后的数据保留入历史库，以供趋势分析、统计计算之用。4.5 显示打印功能支持多窗II、分层显示各种接线图、地理图、系统图、曲线、潮流图、事件列表、保护信息、 报表、棒图等。可人工、自动或定时打印各种报表、曲线、事件等。4.6 保护设备管理功能保护设备库管理、定值召唤及设置定值

8、保护信息的处理等。4.7 故障录波分析功能对系统采集的扰动数据处理保存，并进行波形显示、故障分析、打印等。4.8 操作票系统功能能生成、预演、执行、管理及打印操作票。5上位机监控功能5.1 概述上位机监控制作平台是基FW indow2000的集成化开放式应用平台，适合J济级电力保护及调 度部门的实时监控。上位机监控不仅具备基本的监控和数据采集（SCADA）功能，还包括微机保护 设备的监视信息采集及分析等管理功能，并II还具备了与管理信息系统（M E）互联，构成更大规 模的信息系统的功能。上位机监控在整体技术指标、可移植性、可扩展性、数据-致性、安全性、实时性等方面都突 破了以往同类系统的局限

9、在易操作、易维护及人机界而友好上也充分发挥了现代计算机技术带来 的方便，其设计视野宽广，可以满足用户多方面的需求。上位机监控的主要技术特点如卜.： 上位机监控是一个高度集成的应用平台，在平台上综合了 SCAD A、保护设备管理.、信息管 理、操作票管理等功能，并向远程网络系统开放。 上位机监控的体系结构采用网络分布式，数据及进程可动态迁移，极大地发挥硬件资源的潜 力，提高了系统的可靠性，优化了系统性能。 上位机监控的软件支捶系统采用了 M kiusoft的H indow2000操作系统，能更好的与世界先 进的系统接轨，保证本系统的连续发展及可维护性。 上位机监控数据库采用了透明数据管理方式，

10、数据库的描述采用面向对象利用人机交互图形 描述，使繁杂的工作更简单更方便，也提高了系统的可维护性。 上位机监控的设计口标是不依赖于硬件系统独立于硬件平台的，可在多种硬件平台（包括各 种体系的工作站、微机及小型机）。 上位机监控的软件实行是利用建立在ActiveX基础上的32位的M S VisualC + +及M S V isual Bask及其它软件编译平台，采用面向对象的设计思想，软件功能模块可取新系统组态，保证系统 的可.扩展性及可维护性。 上位机监控基全图形的人机界面，各功能接点机具仃统一风格的操作方式，易学易用。其 人机界而机具有多种图形画面功能，同时支持多媒体功能。 上位机监控以全双

11、工方式同各种类型的IEC60870-5 103、POLLING和CDT规约的厂站 设备通讯，并可实现多种方式的透明、半透明、不透明规约转换及转发。 上位机监控实现多机热备，自动切换，提高了硬件可靠性，软件系统具为多种安全保密措施。 可满足工业界最严格的安全性要求。 上位机监控还具仃异地系统维护、系统调试、软件更新、故障排除等功能。 上位机监控中提供了多种可供用户选择的功能。例如： 采用智能工卡管理操作员的上卜岗及各种操作，以提高系统的安全性 可采用GPS II星时钟，提高系统的定时准确性，解决全网SOE分辨率问题 画面转换为AV信息，可在电视屏幕上可见并可利用无线鼠标实现远程操作 提供故障录波

12、功能5.2 技术特点“监控”的设计思想不同以往所见到些电力白动化系统，并不是为哪一个或哪一类电力自 动化系统设计的，它是用来开发n体应用系统的一个平台或称为制作软件包。“监控” 一方血采用 了微内核的设计思想，系统核心部分提供了最基本的实时监控软件的功能；另一方面采用了开放的 设计思想，实现了功能仃效增加及裁剪，“监控”提供了人展的功能模块，并允许用户自主开发功 能模块。正是因为采用以上两项技术，才使用户可根据具体需要设计、拼装符公自我要求的自动化 系统。“监控”采用了微内核的调度机制、开放分布式的系统结构、层次化的功能实现方式、面向目 标的设计方法：系统实时数据库是层次关系型结构；人机界面采

13、用智能图形化交互方式。5.3 软件模块说明5.3.1 数据采集功能模块数据采集负责解释RTU报文，进行预处理，将各RTU数据汇总后发向主站端数据处理进程， 同时也负贞将主站端的操作和控制命令转化成RTU命令报文卜发至RTU,返回执行结果等。数据 采集程序位于专用的前置处理设备中，一切规约参数、数据均由主站卜发，因而该装置适用范围广, RTU的改变无需改变装置.只要将规约参数重新卜装即可。前置装置采用并行处理通讯，紧耦合方式，从根本上解决了通讯处理在整个SCADA系统中的 瓶颈问题。5.3.2 数据处理功能模块（1）遥测处理遥测处理可疑分子进行越限检查，产生报警（三对上卜限表示不同程度），还可以

14、进行电压正 常、异常统计，电压合格率计算，电流变化率计算，功率因数计算等。所有计算均可以产生相应的 报警。死区系数用户可以设定。还可以进行代路、对端处理。（2）遥信处理遥信处理可以进行变位报警（正常变位和事故变位）、统计断路器的开断次数、对SOE进行处 理、显示、打印等。本系统的遥信处理具行双遥处理功能，对各种保护信号也可作为遥信处理。（3）电度脉冲处理电度处理将脉冲域分别累计在5分钟、15分钟、1小时、天、月、年统计中,以避免误差的累 枳。本SCADA甚至可以在停运后部分地恢复电度累计值。电度处理对电度进行峰谷平段化分，可 以分别统计。5.3.3 人机界面功能模块系统提供了丰富的人机交互交互

15、界面，一切操作均可在界面上进行，而且具行远地显示功能， 可显示接线图、地理图、系统图、曲线、潮流图、事件列表、随机事件控制板、报表、波形仪、分 析图、信息窗、三维立体棒图等。具有母线变色、实时曲线、电压棒图、有功分布分析、潮流动态 显示、报警器件闪烁、报警确认变色、图元条件变色、在线帮助等功能。还可以进行事故重演、事 故推画面。5.3.4 图形系统及打印模块图形系统既是系统人机接II,也是交互界面的制作平台。具有多窗II、多层、多字体、全矢最、 三维效果、超文本、速度快等特点。有多种缩放、漫游方式，支持汉字显示、扫描图象显示和冬种 设备的拷贝输出，全鼠标操作。图符可以有一种或两种以上的颜色，可

16、任意旋转、放大、缩小。或任意组仆成微拓朴构件以加 快作出图速度。图形系统提供了一系列的管理、维护工具以方便调试其间的制作工作。ill：界面制作、图形打 印、报表打印、报表自动生成、元件模板管理、文本编译、图形参数定义等。5.3.5 历史记录功能模块历史记录负责定期地将处理后的数据保留入历史库，以供趋势分析、统计计算之用。SCADA系统对历史品:的存贮可按不同频度如1分钟、5分钟、15分钟、1小时、天、月、年等，但 历史最连续存贮:，正如数据库一节中所述，依靠定期外介质备份保证空间的容最.历史数据存贮中可以是直接从实时库中提取的值，也可以是经过计算后的值，甚至是历史库自身的 统计值，如Max,

17、M in,平均，累计和等。5.3.6 报警及事件记录模块将遥测越限、正常遥信变位、事故变位、SOE、保护信息、遥控记录、操作记录等信息集中统 一管理，激发事件记录分类别进行记录。重要报警信息，如事故报警、保护动作等随时弹出显示、 即时打印。为了缩小系统进程开销，用户可以对报警管理进行参数设置，时用户不关心的信息可以 使系统不处理，不产生报警。报警既可以随时显示和打印,又可以列表方式显示和人工打印。5.3.7 保护设备库管理功能模块上位机监控可对所行的保护设备建立库，可记录该保护设备的类型、通讯方式、通讯规约方式、 保护设备的各定值。利用该库，上位机监控完成与保护设备报文通讯，瓷询各保护设备的运

18、行状态。可对该库进行查询、打印报表等工作，并可将该库转换为其它格式。5.3.8 保护定值召唤及设置利用与保护设备的通讯，可将仃关该设备的定值进行上行召唤与卜行设置处理。5.3.9 保护信息的处理上位机监控可对各保护设备提供的保护事件信息及保护故障信息一一记录、存档，同时利用多 媒体设备进行报警处理并可在打印机上输出。5.3.10 其他功能模块上位机监控在远程可以利用Modem卡实现远程自动我网，从而可以完成各种操作。5.4 技术指标数据处理速度从数据采集到主站显示W3秒间隔层设备全部扫描一次W6秒遥调卜.发W4秒、遥控卜.发33秒遥调、遥控超时后取消该动作，时间为2秒询而显示速度画面调入W3秒

19、数据刷新W3秒进程切换或恢复进程切换W20秒、进程恢好W30秒数据容最32站，每站256个遥测，1024个遥信，256个遥控，64个电度平均无故障运行无故障运行时间2100000小时，系统可用率99.8%5掇作员i作桔狼作品I忙图dgr2000sh母*湫渗CA/13S-I35厂站自动化系统结构图DGR2300系列保护测控装置概述第二章DGR2300系列保护测控装置概述DGR系列微机保护测控装置适用110KV及以卜电压等级的发电厂及变电站的继电保护及测 量、控制。装置集保护、测员和操作控制功能一体。既可在开关机就地安装，也可集中组屏安装。既可 用于直流电源操作回路，也可用于交流电源操作回路。D

20、GR系列装置产品型号组成DGR2301线路保护测控装置DGR2311电容器保护测控装置DGR2321备自投及分段保护测控装置DGR2331变压器主保护装置DGR2332变压器后备保护测控装置DGR2334低压变压器保护测控装置DGR2336电抗器保护测控装置DGR2341电动机差动保护装置DGR2342电动机综合保护测控装置DGR2351PT保护及并列装置DGR2361/DGR2362综合测控装置DGR2371辅助控制装置2特点 先进的32位高速处理器，强大的运算判断处理能力。 中文液晶显示，人机界面友善、操作方便。 采用多层印制板及表面贴装技术，强弱电严格分离，达到高标准电磁兼容性能。 采用

21、高分辨率采样芯片，精度高，测质精确。 采用高可靠性设计，并具有完善的自检功能。保证装置可靠运行。 体枳小、重最轻，可集中组解，也可分散安装在开关柜上。 装置具有以太网、CAN. RS485等通讯接II,方便与各类系统及其他智能设备连接通讯。3技术指标额定参数交流电流5A 或 1A交流电压100V交流频率50Hz直流电源220V 或 U0V交流电源220V /50H z功率消耗交流电流回路Ih = 5A （每相不大了0.05VA ）交流电压回路U = Un （每相不大 I- 0.05VA ）电源回路正常工作不大于15W保护动作不大丁20W过我能力交流电流回路2倍额定电流连续工作10倍额定电流 允

22、许10s20倍额定电流允许1s交流电压回路1.2倍额定电压连续工作直流电源回路0%12仇额定电压连续工作电流元件动作电流0.1 20。级差0.01A误差V3%电压元件动作电压0.5 120V级差0.1V匕3%方向元件动作范围-9030 （相间保护）-170 -50 （接地保护）误差r频率元件动作范围45Hz 55Hz滑差闭锁范围0.5Hz 5H zA级差0.01Hz时间元件工作范惘0 99.99S级差0.01S误差10m s测量精度电流、电压0.2级有功、无功0.5级遥信分辨率lm s温度范围正常工作一 IOC 550c正常储存-25*C 70安全与电磁兼容能承受频率为IM HZ及100KHZ

23、电压幅值共模2500V ,差模1000V的衰 减震荡波脉冲干扰试验能承受IEC61000-1-2标准IV级、试验电压8KV的静电接触放电试验能承受EC61000-4-4标准IV级的快速瞬变干扰试验能承受JEC61000-4-5标准IV级、开路试验电压4KV的浪涌干扰试验能承受正C 61000-4 10标准N级阻尼振荡磁场干扰试验4主要功能4.1 保护功能装置适用110KV，及以卜电压等级的发电厂及变电站，功能涵盖了电力变压器保护、线路保护、 母联保护、电容器保护、备用电源自投、电动机保护、PT保护等。R体保护功能介绍参见后续章打中相应型号保护测控装置的说明部分。4.2 测量功能装置可实时采集测

24、量电压、电流、频率、有功功率、无功功率及功率因数。装置设仃16路开关量接口，可用采集断路器位置接点、刀闸位置接点、保护压板接点、外部 闭锁接点等开关量。4.3 控制功能装置可接收远方遥控命令进行断路器的分闸、合闸控制操作。也可通过装置键盘菜单操作对断 路器进行手动分闸、合闸控制操作。装置提供了一个名称为“闭锁遥控”的开入回路，可以将外部的“远方僦地”切换开关位置接 点接入该回路，来实现对远方遥控操作的闭锁。当切换开关在“就地”位置时，由通讯发来的遥控 分闸和遥控合闸命令被禁止执行，当切换开关在“远方”位置时，由通讯发来的遥控分闸和遥控企 闸命令被允许执行。装置默认取“远方僦地”切换开关的“就地

25、位置接点接入，当现场确实需要接入“远方”位 置接点时，可以将定值项中的“闭锁遥控开入取反”控制字投入，从而实现同样的闭锁功能。装置可以用直流电源控制回路，也可以用交流电源控制回路。两种情况卜.装置的外部端子 排定义不相同，请参阅附图。保护定值的修改、保护功能的投退均可由远方遥控进行。4.4 事件报告功能装置具仃事件报告记录功能，可以招发生的重要事件生成报告保存，装置失电后报告不丢失。 事件包括动作事件、告警事件、遥信变位事件和操作命令事件。装置事件的存放采用循环方式，即 行最新事件报告保存时，最老的事件自动被删除。动作事件报告的内容为装置发生保护动作的保护类型、保护动作的发生时间、以及保护动

26、作时 刻的故障最数据。告警事件报告的内容为装置发生保护告警的保护类型、保护告警的发生时间。以及装置自检发 现故障时的故障名称和时间。遥信变位事件报告的内容为装置的开入最遥信发生变位的时间和变位后状态.操作命令任件报告的内容为修改定值、遥控分合闸操作、装置健盘分合闸操作的发生时间和操 作名称。各种事件报告中，操作命令事件报告是不可.删除的，其他事件报告可以人工手动删除。4.5 故障录波功能装置具仃故障录波功能，可以将系统发生故障时的故障量进行录波保存，录波数据为8个周波 的实时采样数据。录波数据可以由通讯接I I传送到上位机监控系统，在监控系统软件中可以显示录 波数据和波形。装置可以保存最近4次

27、保护装置发生动作的故障录波报告，装置电源关闭后录波数据不丢失。11* (| Idn ； Idn为n段电流定值（n = b 2, 3） , I6为相电流； T T dn ： Tdn 为 n 段延时定值（n = 1, 2, 3）； 相应过流相的方向条件及低电压条件满足（若投入）；2.1.4 反时限元件反时限保护元件是动作时限与被保护线路中电流大小自然配合的保护元件，通过平移动作曲线, 可以非常方便的实现全线路的配合。本装置提供三种反时限方式（依据正C225-4标准），可以通 过整定控制字选择其中一种，构成反时限过流保护。一般反时限非常反时限极端反时限13 .5 7 P.80 TP()0 0： -

28、1/ P(L) . / P其中： 。为时间常数，范围为（0.05-1）：。为启动电流，I为故障电流；t为跳闸时间。本装置相同电流及零序电流均带有定、及时限保护功能，相间过流反时限、零序过流反时限动 作条件如下： I 5： I为故障电流（和电流或零序电流），IP为启动电流： T t ：t为跳闸时间：2.2 零序过流保护木装置配置三段式定时限特性以及独立的零序反时限过流保护，可分别选择经零序方向元件闭 锁。2.2.1 零序方向元件零序方向元件灵敏角为一 110 ,动作范围一 170。一50。零序正方向定义为：当CT 一次 侧电流从母线流向线路时，CT二次侧的电流流入装置的极性端。3U0为装置计算值

29、2.2.2 零序过流元件零序过电流元件的实现方式基本与过流元件相同装置零序过流一段（瞬动段）出II跳闸的延 时不大于401ns （包括继电器的固有动作时间）。木装置中零序过流一段也设置了可以独立整定的延 时时间。装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如K： ID K）n ；K）n为零序n段电流定值（n = 1, 2, 3） , ID为零序电流； T TOn ；TOn为零序n段延时定值（n = 1, 2, 3）； 相应的零序方向条件满足（若投入）：2.2.3 零序过流反时限方式零序过流反时限方式与相间过流反时限方式相同。（参见过流反时限元件）2.3 小电流接地告警小电流接地告警

30、是针对不接地系统或小电流接地系统而设计的。当检测到接地零序电流大于接 地告警定值时发出告警信号。2.4 加速保护装置设置了独近的相间及零序加速保护，加速网路包括手介后加速及币;公闸加速有独立的电流 定值及相应的时间定值可以整定。为保证市:合到永久性三相短路后可靠跳闸，后加速不经方向元件 闭锁。装置的手合加速回路不需由外部手动公闸把手的触点来启动，此举主要是号虑到目前许多厂站 采用综合自动化系统后，已经取消了控制屏，在现场不再安装手动操作把手，或仅安装简易的操作 把手。考虑到合闸后可能不立即故障，后加速元件展览3秒。加速方式可选择前加速或者后加速,由控制字设置来选择。手合加速回路的启动条件：断路

31、器在分闸位置的时间超过15S；断路器在分闸变为合同，加速允许时间展览3S。2.5 过负荷保护过负荷保护可通过整定控制字选择发信或跳闸。过负荷元件监视三相电流，当仃任一相电流大 于定值，经设定的延时后动作（跳闸或告警）。2.6 低频减载保护装置设置低频减我元件，可以实现分散式的频率控制。考虑低频减我功能只在稳态时作用，故 取Uab线电压作为频率的测后计算依据，当Uab电压正常时（大F30V）才计算频率。为区分故 障、电机反向充电和真正的有功缺额，装置设置了滑差闭锁元件和低压闭锁元件，一 U滑差超过整 定值，立即出锁低频减我元件。当频率恢复到49.5Hz以上时解除滑差闭锁。当三个线电压中任一个 小

32、于低压闭锁定值时也立即闭锁低频减我保护。综上所述，低频减我元件的动作判据为： Uab 30V； df/d V Fhc； df/，为频率变化率，Fhc为滑差闭锁定值：（若投入） ULmin Udz： ULm in为线电压最小值，I；dz为低电压闭锁定值；（若投入） f 0.1A； T Tf ： Tf为低频减载动作时间定值c2.7 低压解列利用本装置的低压解列元件可以实现低压控制。为防止装置匕电时母线PT无压而引起低压解列 保护动作，装置在检测到母线PT有压（三相线电乐均大厂70V）,并且开关在合位3秒后才投入低 压解列保护。为了防止由人为误断开连接交流小母线的空气开关，而使装宜在PT断线告警前误

33、动 作，程序设定了 10V的门撒电压。当线路开关在公位，且三个线电压均低丁整定值，但均大丁 10V, 低压解列动作跳开本线路。PT断线时可以选择闭锁本保护。综上所述，低压解列元件的动作判据为： 三相平衡电压，且ULmin 70V,开关在合位，此状态保持时间超过3S； ULmax 10V ； ULmax、ULm in 为线电压最大、最小值； T Tdz ； Tdz为低压解列时间定值；2.8 重合闸2.8.1 启动方式三相一次重合刚仃两种启动方式：保护启动和不对应启动（考虑开关偷跳起动重合闸），在保 护动作或开关偷跳后重合闸功能开放10秒钟，如果此时段内无闭锁条件，并且三相均无电流则进行 重合闸的

34、逻辑判断。2.8.2 充电条件重合闸满足F列条件开始充电:开关处合位无闭锁重合闸信号满足以上条件15秒，市今闸充电完成，重介闸逻辑投入。2.8.3 放电条件卜面任一条件满足，重合闸放电： 手动及遥控分闸 低频减我动作 低压解列动作 过负荷跳闸动作 弹簧未储能 闭锁重合闸压板投入 当重公方式为检同期或检无压时，发生线路侧PT断线 当重合方式为检同期时，发生母线侧PT断线或线路侧PT断线 开关位置状态异常2.8.4 重介方式合方式可选择不检同期、检无压或者检同期线路无压定值固定为0.3Un,线路有压定值可 定为0.7Un。同期角度为30度。当保护发出跳闸命令后,装置监视开关位置，开关跳开后经重合闸

35、 延时，发重公闸命令，延时120nls后检测开美位置，如果开关已处合位则收回公闸命令，如600ms 后开关仍然处于分位则认为公闸失败。2.8.5 线路抽取电压线路抽取电压Ux可以接线路侧的任一相电压或任一线电压，通过定值设定Ux是相电压或线电 压，装置自动识别Ux的相别。2.9 PT断线检测2.9.1 母线PT断线检测母线有任一线电压小30V,或者负序电压大8V,同时有一相电流大0.1A,持续10秒则 判为母线PT断线。如果重合例为检同期方式，检测到母线PT断线后，则闭锁重介闸功能。2.9.2 线路PT断线检测如果市合闸选择检同期或检无压方式，则进行线路PT断线的检测。如果线路电压小厂0.3U

36、n 而任一相电流大于0.1A则经10秒延时发“线路PT断线”信号，闭锁重合闸。2.9.3 PT断线与过流保护如果定值项“PT断线闭锁过流”为投入，则在检测到母线PT断线后，经方向元件或电压元件 闭锁的过流保护退出运行，低压解列保护退出运行；如果定值项“PT断线闭锁过流”为退出，则在 检测到母线PT断线后，过流保护中的低电压元件和方向元件退出运行。2.10 母联充电保护在实际运用中，某些变电站不需要备用电源自投功能，而只需要母联的过流保护和充电保护， 可以用本装置来完成母联的过流保护和充电保护功能。充电保护的动作逻辑如卜.： “母联充电保护投退”选项投入 Im ax 0.1A ： Imax为三相

37、保护电流中的最大值；以上两个条件满足后，充电保护投入Ton秒，Ton秒后自动退出：Ton为“母联保护投入时间” 定值;在Ton秒内,若扁ax leddz,则延时t秒后动作于跳闸；t为“母联充电动作时间”定值;2.11 零序过压告警功能零序过压告警功能可通过控制选项“自产零序电压”，选择零序电压是外部输入，还是由软件 计算得到。若该控制字选择“退出”，则零序电压由外部输入；芥该控制字选择“投入”，则零序 电压由软件计算得到。2.12 过负荷保护过负荷保护可.选择告警或跳闸功能。过负荷告警或跳闸可由控制字分别投退，其动作条件如卜.: I中 Igfii ； Igft 过负荷保护电流定值（跳闸或告警）

38、1力为相电流： T T gft ； Tgfli过负荷保护延时定值（跳闸或告警）：3定值参数一览表保护定值定值名称整定范围说明1过流一段投退投入物出2过流一段电流定值0.00-80.00A3过流一段时间0.0-100.0S过流-段延时定值4过流一段低压投退投入能出过流一段低电压闭锁投退5过流一段方向投退投入越出过流一段方向闭锁投退6过流二段投退投入四出7过流二段电流定值0.00-80.00A8过流二段时间0.0-100.0S9过流二段低压投退投入池出10过流二段方向投退投入况出11过流三段投退投入施出12过流三段电流定值0.00-80.00A13过流三段时间0.0-100.0S14过流三段低压

39、投退投入四出15过流三段方向投退投入加1出16过流闭锁电压定值0.0-120.0V低电压闭锁过流电压定值17过流反时限投退投入施出18过流反时限电流0.00-80.00A过流反时限启动电流定值19过流反时限时间0.0-100.0S过流反时限时间常数20过流反时限方式一般ZIE常/极端21过流反时限方向投入四出过流反时限方向闭锁投退22母联充电保护投退投入四出23母联充电投入时间0.0-100.0S24母联充电动作电流0.00-80.00A25母联充电动作时间0.0-100.0S26过负荷告警投退投入施出27过负荷告警电流0.00-80.00A28过负荷告警时间0.0-100.0S29过负荷跳闸

40、投退投入足出30过负荷跳闸电流0.00-80.00A31过负荷跳闸时间0.0-100.0S32PT断线检测投退投入您出33PT断线闭锁保护投入施出闭锁使用电压元件的保护34零序过流一段投退投入施出35零序一段电流定值0.00-80.00A36零序一段时间0.0-100.0S37零序一段方向投退投入四出38零序过流二段投退投入加1出39零序二段电流定值0.00-80.00A40零序二段时间0.0-100.0S41零序二段方向投退投入况出42零序过流三段投退投入越出43零序三段电流定值0.00-80.00A44零序三段时间0.0-100.0S45零序三段方向投退投入加出46零序反时限投退投入加1出47零序反时限电流0.00-80.00A零序反时限启动电流定值48零序反时限时间0.0-100.0S零序反时限时间常数49零序反时限方式一般/非常做端50零序反时限方向投入返出零序反时限方向闭锁投退51小电流接地告警投入况出52小电流接地电流0.
