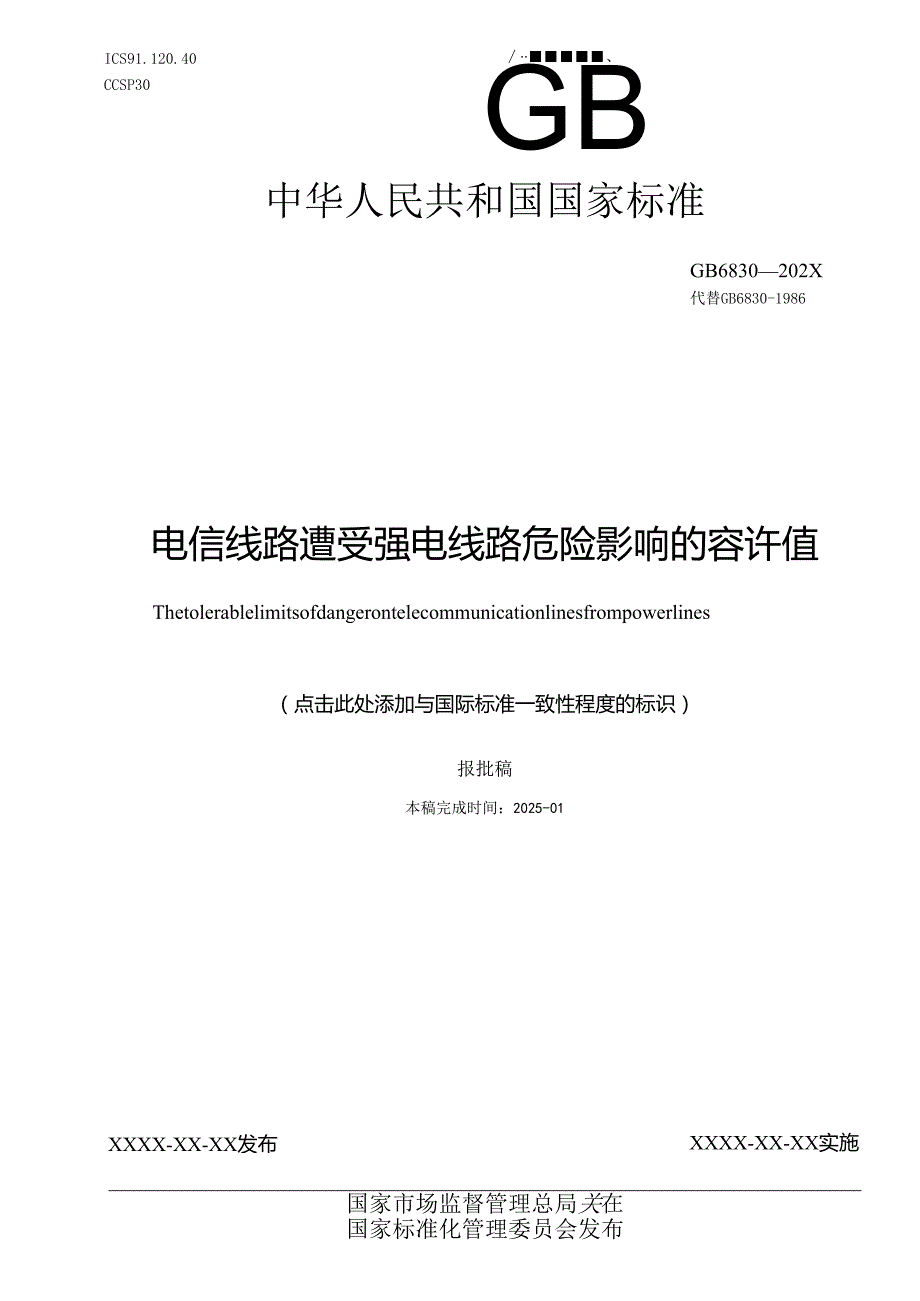

1、ICS91.120.40CCSP30、GB中华人民共和国国家标准GB6830202X代替GB6830-1986电信线路遭受强电线路危险影响的容许值Thetolerablelimitsofdangerontelecommunicationlinesfrompowerlines（点击此处添加与国际标准一致性程度的标识）报批稿本稿完成时间：2025-01XXXX-XX-XX发布XXXX-XX-XX实施国家市场监督管理总局关在国家标准化管理委员会发布目次前言I引言Il1范围12规范性引用文件13术语和定义14容性耦合引起的危险电流容许值25感性耦合引起的危险磁感应电压容许值35.1 通则35.2 强电

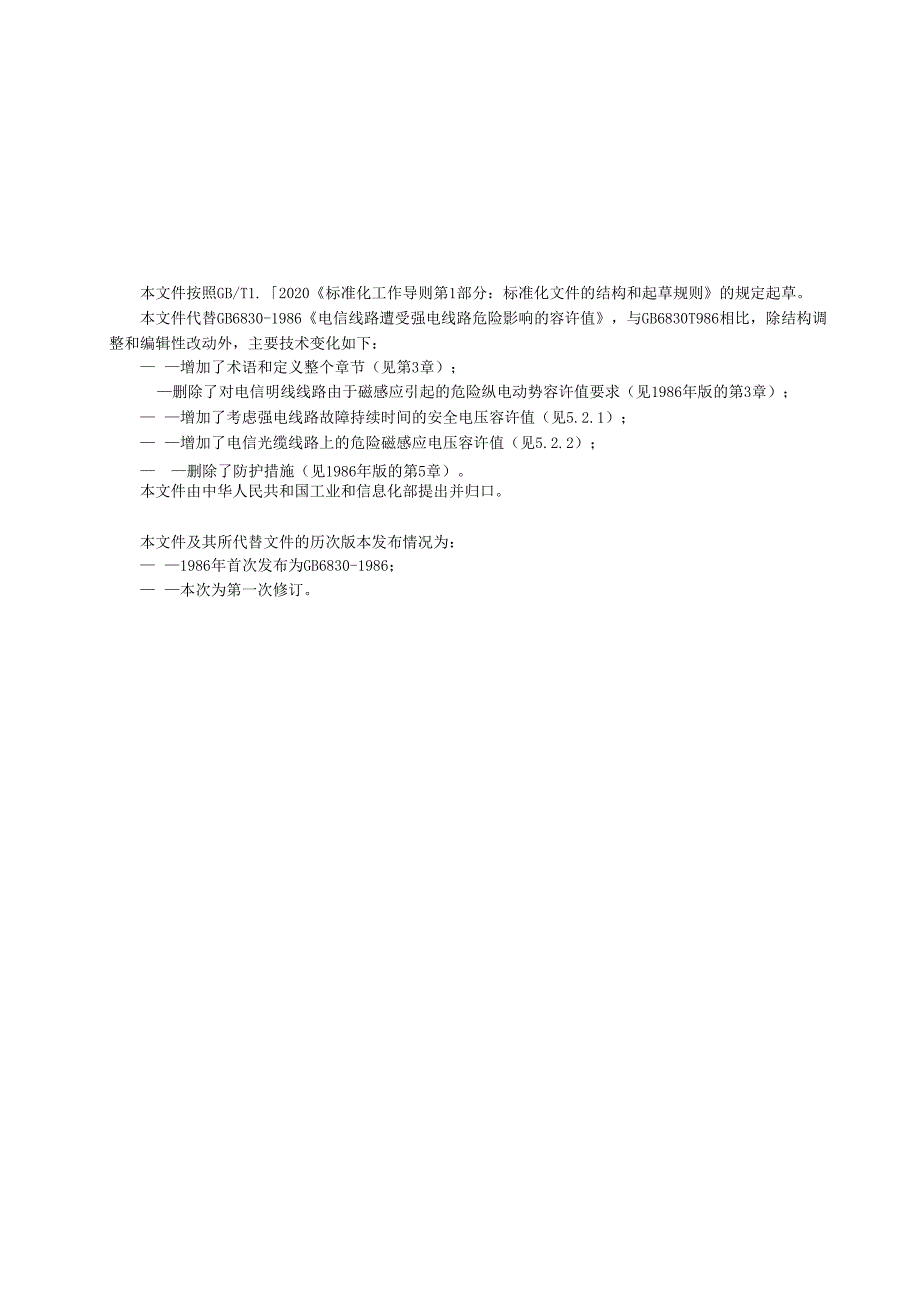

2、线路故障状态35.3 强电线路正常运行状态46阻性耦合引起的地电位差容许值4本文件按照GB/T1.2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB6830-1986电信线路遭受强电线路危险影响的容许值，与GB6830T986相比，除结构调整和编辑性改动外，主要技术变化如下： 增加了术语和定义整个章节（见第3章）；删除了对电信明线线路由于磁感应引起的危险纵电动势容许值要求（见1986年版的第3章）； 增加了考虑强电线路故障持续时间的安全电压容许值（见5.2.1）； 增加了电信光缆线路上的危险磁感应电压容许值（见5.2.2）； 删除了防护措施（见1986年版的第

3、5章）。本文件由中华人民共和国工业和信息化部提出并归口。本文件及其所代替文件的历次版本发布情况为： 1986年首次发布为GB6830-1986； 本次为第一次修订。引言当强电线路与电信线路临近时，可能产生损坏电信设施、危及人身安全等危险影响。为了保护电信设施安全运行及人身安全，特制定本文件。电信线路遭受强电线路危险影响的容许值1范围本文件规定了电信线路遭受强电线路危险影响时，电信线路上的危险电压及流经人体的危险电流容许值。本文件适用于各种类型的交流电力线和交流电气化铁道接触网等强电线路，在下列状态或条件下对邻近电信线路可能产生危险影响的情况：a）强电线路故障状态三相对称中性点直接接地的电力线一

4、相短路接地； 三相对称中性点不直接接地的电力线一相短路接地； 三相对称中性点不直接接地的电力线两相在不同地点同时短路接地； 交流电气铁道接触网导线短路接地； 其他不对称电力线导线短路接地。b）强电线路正常运行状态 交流电气铁道接触网线路正常运行； 其他不对称电力线正常运行。2规范性引用文件本文件没有规范性引用文件。3术语和定义下列术语和定义适用于本文件。3.1危险影响dangereffect电信线路遭受强电线路电磁感应产生的电压、电流影响，足以危害人身安全，损坏电信线路或设备，引起构筑物火灾。来源：DL/T5033-2023,2.1.7,有修改3.2强电线路powerIine交流电力线和交流电

5、气化铁路接触网统称为强电线路，强电线路传输的是工频（50HZ）的交流电。3.3电气化铁路接触网electricalraiIwayoverheadcontactsystem通过受电弓供给机车电能的架空导线体系，主要由支柱、基础、支持结构及接触悬挂组成。来源：GB/T50262-2024,17.3.13.4中性点直接接地directlyearthedneutraI电力系统中变压器的中性点直接或经低阻抗接地的一种接地方式。3.5中性点不直接接地nodirectlyearthedneutraI电力系统中变压器的中性点不接地或经消弧线圈、高阻抗接地的一种接地方式。3.6电信线路teIecommunica

6、tionIines架空或埋地电缆、架空或埋地光缆等型式的通信线路，有线广播（信号、馈电、用户）线路。3.7容性耦合capacitivecoupIing由载压线路（施感导体）产生的电场影响另一条线路（被感导体）的现象，这种耦合作用通过导体之间以及各导体与大地之间的电容系数来量化。3.8感性耦合inductivecoupIing由载流线路（施感导体）产生的磁场影响另一条线路（被感导体）的现象，这种耦合作用通过具有公共接地回路的两条导体之间的互阻抗来量化。3.9阻性耦合resistivecoupIing从一个导体结构（施感导体）流向大地的电流对另一个导体结构（被感导体）产生影响的现象，这种耦合作用通

7、过这些导体（结构）之间的电导来量化。3.10感应纵电动势inducedIongitudinaIeIectromotiveforce强电线路和大地中的电流由感性耦合在电信线路上任意两点间感应的电位差。来源:DL/T5033-2023,2.1.12,有修改4容性耦合引起的危险电流容许值在三相对称中性点不直接接地的电力线一相短路接地故障，以及交流电气铁道接触网线路和其他不对称电力线正常运行状态下，人体碰触邻近电信线路导线时，由容性耦合引起的流经人体的电流容许值为15mA（有效值）。5感性耦合引起的危险磁感应电压容许值5.1 通则感应纵电动势和感应对地电压统称为磁感应电压，两者均应符合本文件对危险磁感

8、应电压容许值的要求。5.2 强电线路故障状态5 .2.1电信电缆线路上的危险磁感应电压容许值a）电信电缆芯线两端有绝缘变压器，或电缆一端为绝缘变压器而另一端通过低阻抗接地或与带有接地的金属护套或屏蔽层连接，或所有电缆芯线在两终端都装有浪涌保护器时，电信线缆芯线上的磁感应电压容许值见表1。表1电信电缆芯线上的危险磁感应电压容许值电信电缆远距离供电方式容许电压V无远距离供电0.6Udc或0.85Uac“导线一大地”制远距离供电0.6Udc或0.85UAC“导线一导线”制远距离供电0.6Udc或0.85UAC其中：UDC为电缆芯线与接地护套间的直流试验电压，单位为V；UAC为电缆芯线与接地护套间的交

9、流试验电压，单位为V；UrS为远供电压。b）当电信电缆芯线不符合a）规定的条件时，电信电缆芯线上的磁感应电压容许值应符合下列规定。基本电压容许值为650Vo考虑强电线路故障持续时间的磁感应电压容许值见表2。表2危险磁感应电压容许值故障持续时间t（三）容许电压Vt0.120000.1t0.215000.2t0.3510000.35t0.56506 .2.2电信光缆线路上的危险磁感应电压容许值光缆线路金属购件上的磁感应电压容许值见表3。表3光缆金属构件上的危险磁感应电压容许值光缆型式容许电压V光缆型式容许电压V有金属线对、无远距离供电0.6Udc有金属线对、“导线一大地”制远距离供电11D6(l君

10、有金属线对、“导线一导线”制远距离供电Urt无金属线对、有金属构件0.6Udc其中：UDC为光缆绝缘外护套的直流试验电压，单位为V;UrS为远供电压，单位为V。注：无金属光缆线路不考虑危险影响。5.3 强电线路正常运行状态电信电缆芯线、光缆金属构件上的危险磁感应电压容许值为60Vo6阻性耦合引起的地电位差容许值强电系统在对地短路故障状态下，由阻性耦合引起的临近电信电缆芯线间、芯线和护套间、护套和大地间、芯线和大地间所形成的地电位差值，以及电信接地装置上的地电位升的容许值应符合本文件5.2的规定。当强电线路对电信线路同时产生感应耦合和阻性耦合两种影响时，影响结果应进行合成相加（按两者平方和的平方根计算），相加后的数值应符合本文件5.2的规定。
