压力管道检验员试题.docx

上传人:奥沙丽水 文档编号:49977 上传时间:2025-07-09 格式:DOCX 页数:31 大小:24.04KB
下载 相关 举报
压力管道检验员试题.docx_第1页
第1页 / 共31页
压力管道检验员试题.docx_第2页
第2页 / 共31页
压力管道检验员试题.docx_第3页
第3页 / 共31页
压力管道检验员试题.docx_第4页
第4页 / 共31页
压力管道检验员试题.docx_第5页
第5页 / 共31页
点击查看更多>>
资源描述

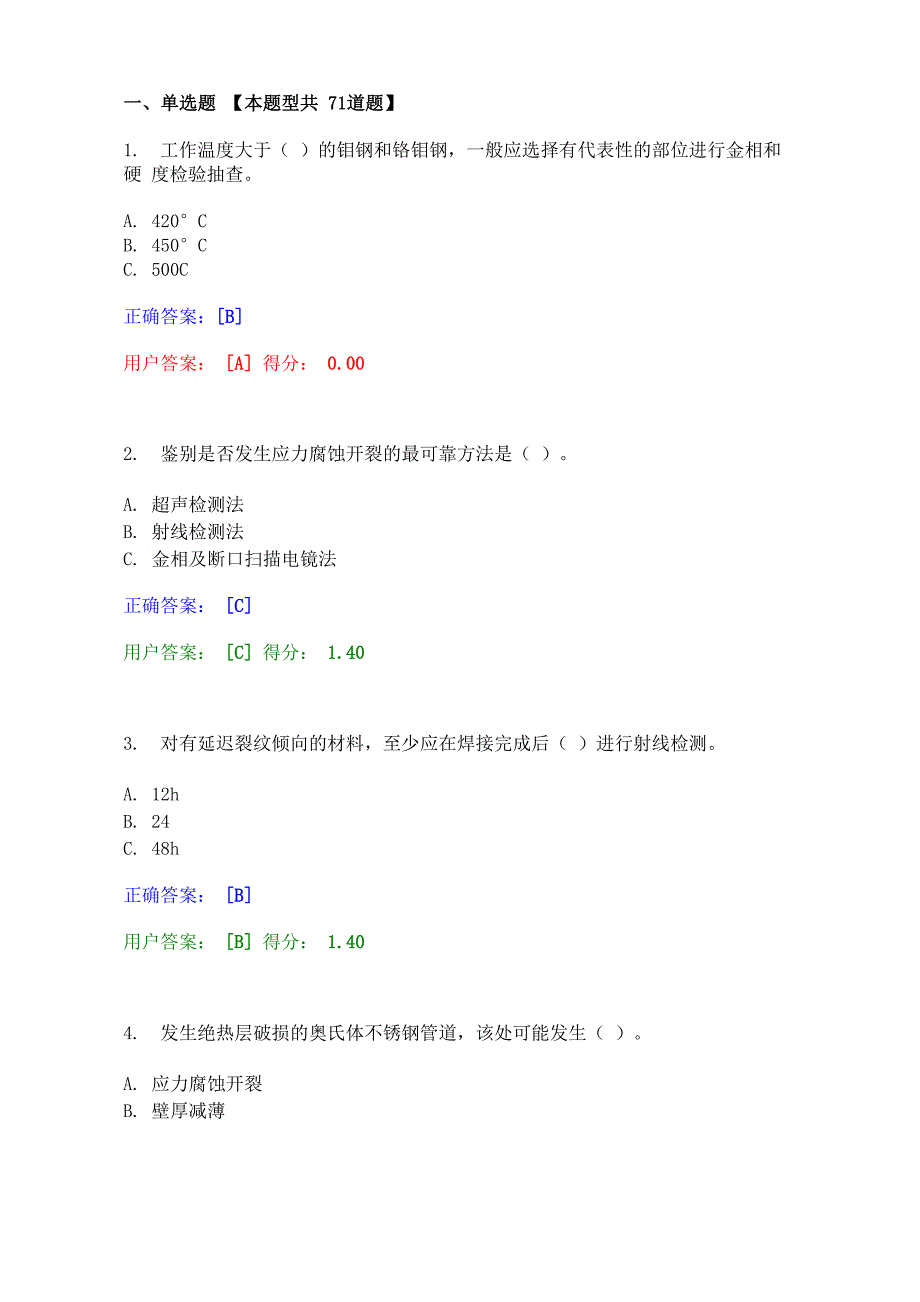

1、一、单选题 【本题型共 71道题】1. 工作温度大于( )的钼钢和铬钼钢,一般应选择有代表性的部位进行金相和硬 度检验抽查。A. 420CB. 450CC. 500C正确答案:B用户答案: A 得分: 0.002. 鉴别是否发生应力腐蚀开裂的最可靠方法是( )。A. 超声检测法B. 射线检测法C. 金相及断口扫描电镜法正确答案: C用户答案: C 得分: 1.403. 对有延迟裂纹倾向的材料,至少应在焊接完成后( )进行射线检测。A. 12hB. 24C. 48h正确答案: B用户答案: B 得分: 1.404. 发生绝热层破损的奥氏体不锈钢管道,该处可能发生( )。A. 应力腐蚀开裂B. 壁

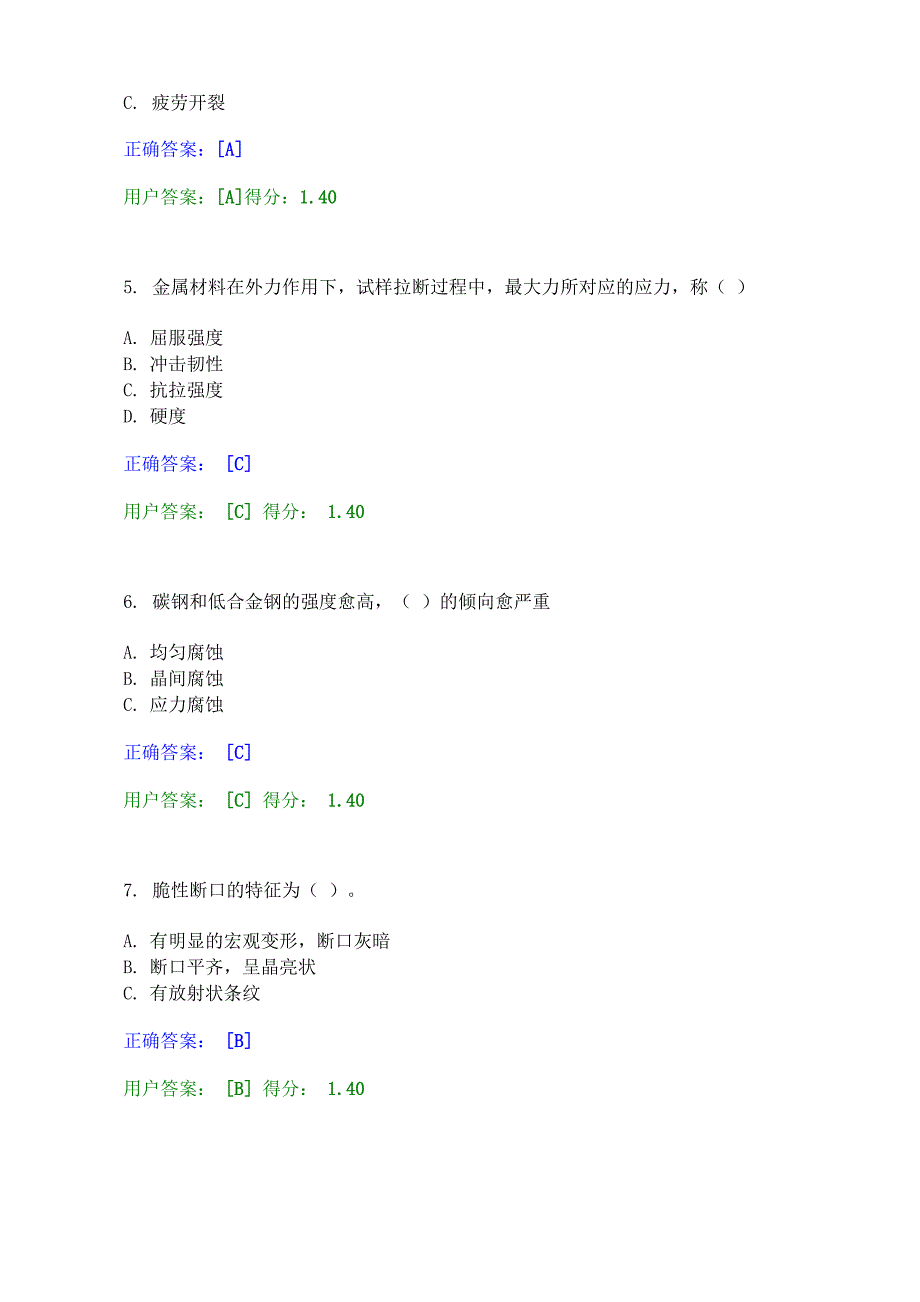

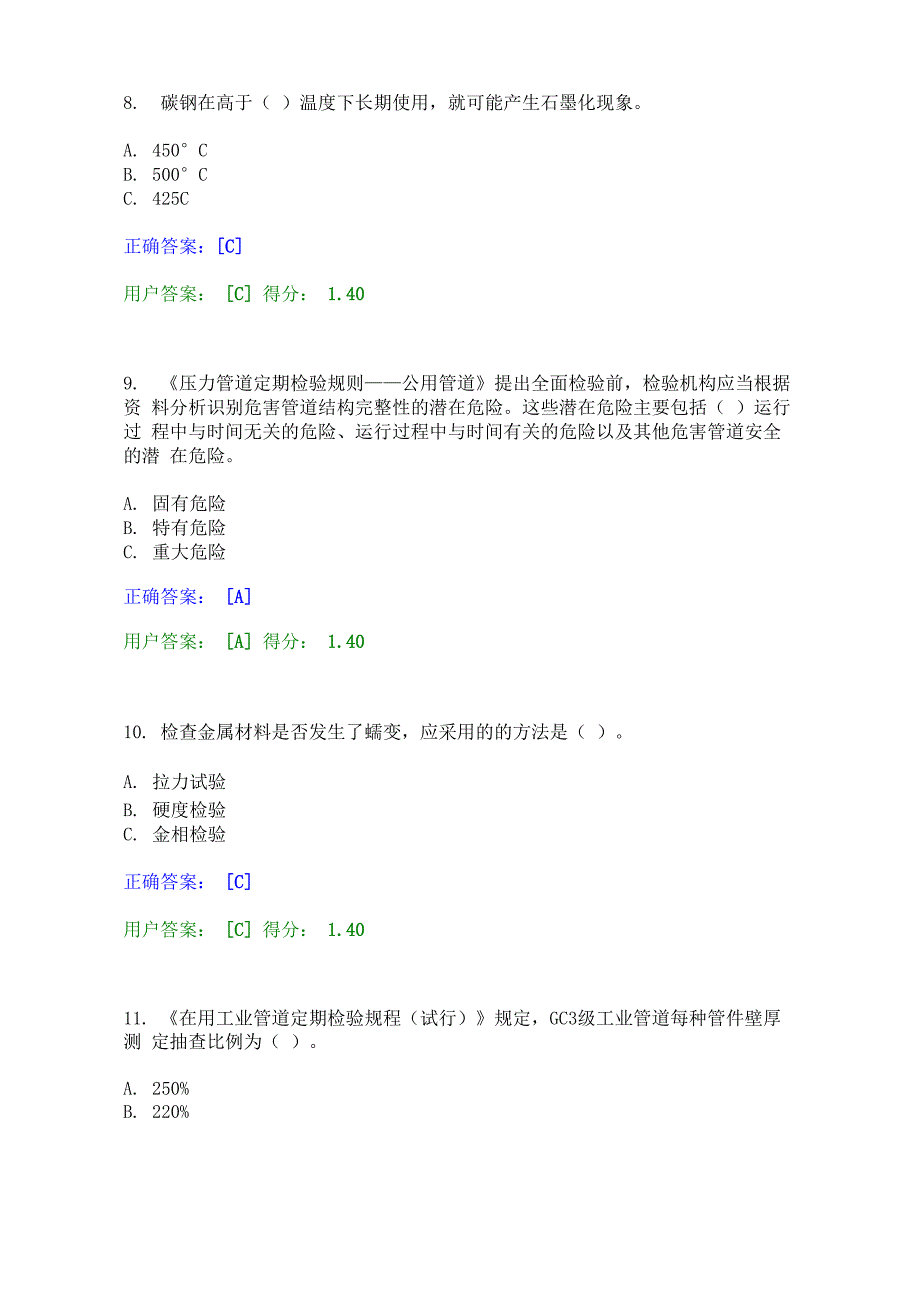

2、厚减薄C. 疲劳开裂正确答案:A用户答案:A得分:1.405. 金属材料在外力作用下,试样拉断过程中,最大力所对应的应力,称( )A. 屈服强度B. 冲击韧性C. 抗拉强度D. 硬度正确答案: C用户答案: C 得分: 1.406. 碳钢和低合金钢的强度愈高,( )的倾向愈严重A. 均匀腐蚀B. 晶间腐蚀C. 应力腐蚀正确答案: C用户答案: C 得分: 1.407. 脆性断口的特征为( )。A. 有明显的宏观变形,断口灰暗B. 断口平齐,呈晶亮状C. 有放射状条纹正确答案: B用户答案: B 得分: 1.408. 碳钢在高于( )温度下长期使用,就可能产生石墨化现象。A. 450CB. 50

3、0CC. 425C正确答案:C用户答案: C 得分: 1.409. 压力管道定期检验规则公用管道提出全面检验前,检验机构应当根据资 料分析识别危害管道结构完整性的潜在危险。这些潜在危险主要包括( )运行过 程中与时间无关的危险、运行过程中与时间有关的危险以及其他危害管道安全的潜 在危险。A. 固有危险B. 特有危险C. 重大危险正确答案: A用户答案: A 得分: 1.4010. 检查金属材料是否发生了蠕变,应采用的的方法是( )。A. 拉力试验B. 硬度检验C. 金相检验正确答案: C用户答案: C 得分: 1.4011. 在用工业管道定期检验规程(试行)规定,GC3级工业管道每种管件壁厚测

4、 定抽查比例为( )。A. 250%B. 220%C. 25%用户答案:C得分:1.4012. 焊接接头应力腐蚀一般优先采用哪种检测手段?( )。A. 表面无损检测B. 射线检测C. 硬度测试正确答案: A用户答案: A 得分: 1.4013. 检测焊缝的未焊透缺陷应选的无损检测方法是( )。A. 渗透检测法B. 超声检测法C. 射线检测法正确答案: C用户答案: C 得分: 1.4014. 工作温度大于( )的低合金钢和奥氏体不锈钢,一般应选择有代表性的部位进 行金相和硬度检验抽查。A. 420CB. 430CC. 440C正确答案: B用户答案: A 得分: 0.0015. 压力管道定期检

5、验规则公用管道规定,对阴极保护效果较差的管道,应 采用( )。A. 交流电位梯度法(ACVG)B. 直流电位梯度法(DCVG)C. 密间隔电位测试法(CIPS)正确答案:C用户答案: B 得分: 0.0016. 压力管道定期检验规则公用管道规定,环境腐蚀性检测包括土壤腐蚀性 测试和( )。A. 杂散电流测试B. 硬度测试C. 化学成分分析正确答案: A用户答案: A 得分: 1.4017. 点腐蚀发生到十分严重时,可能导致管道发生( )破坏。A. 爆破B. 穿孔泄漏C. 脆断正确答案: B用户答案: B 得分: 1.4018. 压力管道定期检验规则公用管道规定,直接检测方法包括管道内腐蚀直 接

6、检测方法和( )。A. 外腐蚀直接检测方法B. 耐压试验方法C. 内检测方法用户答案: A 得分: 1.4019. 在用压力容器材质的力学性能检验中,最常用的简易方法是( )。A. 拉力试验B. 硬度试验C. 冲击试验正确答案:B用户答案: B 得分: 1.4020. 公用管道分为( )和热力管道?A. 工业管道B. 燃气管道C. 动力管道正确答案: B用户答案: B 得分: 1.4021. 在用工业管道定期检验规程(试行)规定,管道对地电阻不得大于( )。A. 100QB. 200QC. 300Q正确答案: A用户答案: A 得分: 1.4022. 管道温度在( )左右最容易产生硫化氢应力腐

7、蚀开裂。A. 常温120CB. 80100CC. 2030C用户答案: B 得分: 0.0023. 以下哪种方法不可用于判断管道是否发生材料损伤?( )A. 金相分析B. 硬度检验C. 壁厚测定正确答案:C用户答案: C 得分: 1.4024. 在用压力管道常见的最终的失效方式为( )。A. 断裂B. 泄漏C. 爆破正确答案: B用户答案: B 得分: 1.40会产生蠕变变形。)腐蚀。25. 奥氏体铁基高温合金材料在( )高温下持续长时期受载A. 540CB. 370CC. 650C正确答案: A用户答案: A 得分: 1.4026. 碳钢和低合金钢的碱脆、硝脆及无水液氨中的断裂是属于A. 均

8、匀腐蚀B. 晶间腐蚀C. 应力腐蚀用户答案:B得分:0.0027. 对于工作介质含湿 H2S 或介质可能引起应力腐蚀的碳钢和低合金钢管道,一般应 选择有代表性的部位进行硬度检验。当焊接接头的硬度值超过( )时,检验人员 应扩大焊接接头外部无损检测抽查比例。AHB100BHB150CHB200正确答案: C用户答案: C 得分: 1.4028. 以下哪个不是常用的外防腐层破损点检测方法?( )A. 交流电位梯度法(ACVG)B. 皮尔逊检测法C. 漏磁检测法正确答案: C用户答案: C 得分: 1.4029. 在用工业管道定期检验规程(试行)规定,法兰间接触电阻值不得大于( )。A. 0.01Q

9、B. 0.02QC. 0.03Q正确答案: C用户答案: C 得分: 1.4030. 由于焊缝横截面滞留了气体而引起的不连续是下列哪种缺陷?( )A. 裂纹B. 夹渣C. 未熔合D. 气孔正确答案:D用户答案: D 得分: 1.4031. 以下哪个不是土壤腐蚀的影响因素?( )A. 土壤电阻率B. 压力C. 含水率D. 土壤PH值正确答案: B用户答案: B 得分: 1.4032. 检测铁素体钢焊缝表面裂纹应选的无损检测方法是( )。A. 渗透检测法B. 磁粉检测法C. 射线检测法正确答案: B用户答案: B 得分: 1.4033. 在用工业管道定期检验规程(试行)规定,GC2级工业管道每种管

10、件壁厚测 定抽查比例为( )。A. 250%B. 220%C. 25%用户答案: B 得分: 1.4034. 压力管道长期在压力、温度交变载荷下运行容易发生的破坏形式是( )。A. 韧性破坏B. 脆性断裂破坏C. 疲劳破坏D. 腐蚀破坏E. 蠕变破坏正确答案:C用户答案: C 得分: 1.4035. 压力管道长期在高温下运行容易发生的破坏形式是( )。A. 韧性破坏B. 脆性断裂破坏C. 疲劳破坏D. 腐蚀破坏E. 蠕变破坏正确答案: E用户答案: E 得分: 1.4036. 管道外表面的点腐蚀与( )有关。A. 温度B. 周围环境C. 管道内的介质正确答案: B用户答案: B 得分: 1.4

11、037. 在用工业管道定期检验规程(试行)规定,全面检验时,如管道的全面减薄 量超过公称壁厚的( )时应进行耐压强度校验。A10%B20%C30%正确答案:A用户答案:C得分:0.0038. 长期承受明显交变载荷的管道,可能在焊接接头和容器造成应力几种的部位萌生 ( )。A. 应力腐蚀开裂B. 壁厚减薄C. 疲劳开裂正确答案: C用户答案: C 得分: 1.4039. 在进行管道焊接检验时,以下哪种缺陷不可能由目视发现?( )A. 咬边B. 焊瘤C. 层间未熔合D. 余高过高正确答案: C用户答案: C 得分: 1.4040. 根据均匀腐蚀标准,腐蚀速度为( )mm/a 的耐蚀性为可用,但腐蚀

12、较严重。A. 0.51.5B. 0.41.4C. 0.31.3用户答案: A 得分: 1.4041. 焊缝检验尺不可以检验以下哪个指标?A. 焊缝余咼B. 错边量C. 焊缝硬度D. 咬边深度正确答案:C用户答案: C 得分: 2.0042. 渗透检测主要用于承压设备( )的检测A. 表面开口缺陷B. 近表面缺陷C. 内部缺陷正确答案: A用户答案: A 得分: 1.4043. 哪种检测方法不可用于检测承压设备的内部缺陷?( )A. 渗透检测B. 超声波检测C. 射线检测正确答案: A用户答案: A 得分: 1.4044. 工作温度大于( )的碳素钢和铁素体不锈钢管道,一般应选择有代表性的部位

13、进行金相和硬度检验抽查。A. 300CB. 350CC. 370C正确答案:C用户答案: B 得分: 0.0045. 在管道对接焊缝中那种缺陷一般被认为是最严重的?( )A. 气孔B. 夹渣C. 焊瘤D. 裂纹正确答案: D用户答案: D 得分: 1.4046. 鉴别奥氏体不锈钢是否发生晶间腐蚀及影响深度最可靠的方法是( )A. 金相检验法B. 超声检测法C. 射线检测法正确答案: A用户答案: A 得分: 1.4047. 奥氏体不锈钢焊缝区在含氯离子的环境中将发生( )。A. 晶间腐蚀B. 应力腐蚀C. 均匀腐蚀正确答案: B用户答案: A 得分: 0.0048. 根据均匀腐蚀标准,腐蚀速度

14、为( )mm/a 的耐蚀性为不适用,腐蚀严重。A. 1.0B. 1.5C. 2.0 正确答案:B用户答案: C 得分: 0.0049. 低碳钢管道在( )高温下持续长时期受载,会产生蠕变变形。A. 300CB. 370CC. 450C正确答案: B用户答案: C 得分: 0.0050. 一般情况下,当钢中碳含量增加时,钢的强度、硬度( )。A. 增加B. 减少C. 不变正确答案: A用户答案: A 得分: 1.4051. 根据NB/T47013.2-2015规定,钢制承压设备焊接接头I级不允许存在哪种缺陷? ()A. 裂纹B圆形气孔C.圆形夹渣正确答案: A用户答案: A 得分: 1.4052

15、 以下哪个不是大气腐蚀的影响因素?( )A. 空气湿度B. 温度C材料硬度D. 大气成分正确答案:C用户答案: C 得分: 1.4053. 在用工业管道定期检验规程(试行)规定,全面检验时,对于工作介质含湿 H2S 或介质可能引起应力腐蚀的碳钢和低合金钢管道,一般应选择有代表性的部位 进行( )。A. 硬度检验B. 拉伸实验C. 壁厚测定正确答案: A用户答案: A 得分: 1.4054. 检测奥氏体不锈钢焊缝表面裂纹最好的无损检测方法是( )。A. 渗透检测法B. 磁粉检测法C. 射线检测法。正确答案: A用户答案: A 得分: 1.4055. 检查珠光体球化和石墨化最常用的方法是( )。

16、A. 超声检测法B. 射线检测法C. 金相检验法正确答案:C用户答案: C 得分: 1.4056. 压力管道在低应力下发生破坏的的破坏形式是( )。A. 韧性破坏B. 脆性断裂破坏C. 疲劳破坏正确答案: B用户答案: B 得分: 1.4057. 压力管道均匀腐蚀减薄后最大的安全危害就是可能造成( )失效。A. 低应力爆破B. 过度鼓胀后爆破C. 局部穿孔泄漏正确答案: B用户答案: B 得分: 1.4058. 压力管道的焊缝一般为环向对接焊缝,且为单面焊,最容易在内表面产生( ) 缺陷。A. 未焊透B. 咬边C. 夹渣正确答案: A用户答案: A 得分: 1.4059. 判断压力容器材质是否

17、劣化的最有效的检查方法是( )。A. 拉力试验B. 硬度试验C. 无损检测正确答案:A用户答案:B得分:0.0060. 金属材料在腐蚀介质和应力共同作用下产生的一种腐蚀破坏形式是( )。A. 晶间腐蚀B. 应力腐蚀C. 均匀腐蚀正确答案: B用户答案: B 得分: 1.4061. 按缺陷形状分类,管道焊缝的未焊透缺陷一般属于( )。A. 平面型缺陷B. 体积型缺陷C. 非圆型缺陷正确答案: A用户答案: B 得分: 0.0062. 疲劳断口的特征为( )。A. 有明显的宏观变形,断口灰暗B. 断口平齐,呈晶亮状C. 有放射状条纹用户答案: A 得分: 0.0063. 长期在高温环境中服役的管道

18、最易产生什么缺陷?( )A. 腐蚀减薄B. 裂纹C材料劣化正确答案:C用户答案: C 得分: 1.4064. 在用工业管道定期检验规程(试行)规定,GC1级工业管道每种管件壁厚测 定抽查比例为( )。A. 250%B. 220%C. 25%正确答案: A用户答案: A 得分: 1.4065. 当气孔的面积占截面积的( ),强度会急剧下降。A. 20%B. 10%C. 5%正确答案: A用户答案: A 得分: 1.4066抗氢致开裂的关键是S、P含量控制在()以下。A. V0.003%B. V0.004%C. V0.005% 正确答案: A用户答案:A得分:1.4067. 以下哪个不是射线检测的

19、特点?( )A. 检测有直接记录(底片)B. 面积型缺陷的检出率高于体积型缺陷的检出率C. 适宜检验较薄的工件正确答案: B用户答案: B 得分: 1.4068. 以下哪个不属于理化检验。( )A. 硬度测试B. 电位测试C. 化学成分分析D. 金相分析正确答案: D用户答案: B 得分: 0.0069. 压力管道质量控制标准是建立在( )基础上的。A. 制造质量B. 强度控制C. 理论计算正确答案: B用户答案: A 得分: 0.0070. X 射线的穿透能力,主要取决于( )。A. 管电压B. 管电流C. 曝光时间D. 焦距正确答案:A用户答案:A得分:1.4071. 韧性断口的特征为( )。A. 有明显的宏观变形,断口灰暗B. 断口平齐,呈晶亮状C. 有放射状条纹正确答案: A用户答案: C 得分: 0.00

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 汽车/机械/制造 > 制造加工工艺

宁ICP备18001539号-1
